Резервированный формирователь тактовых импульсов

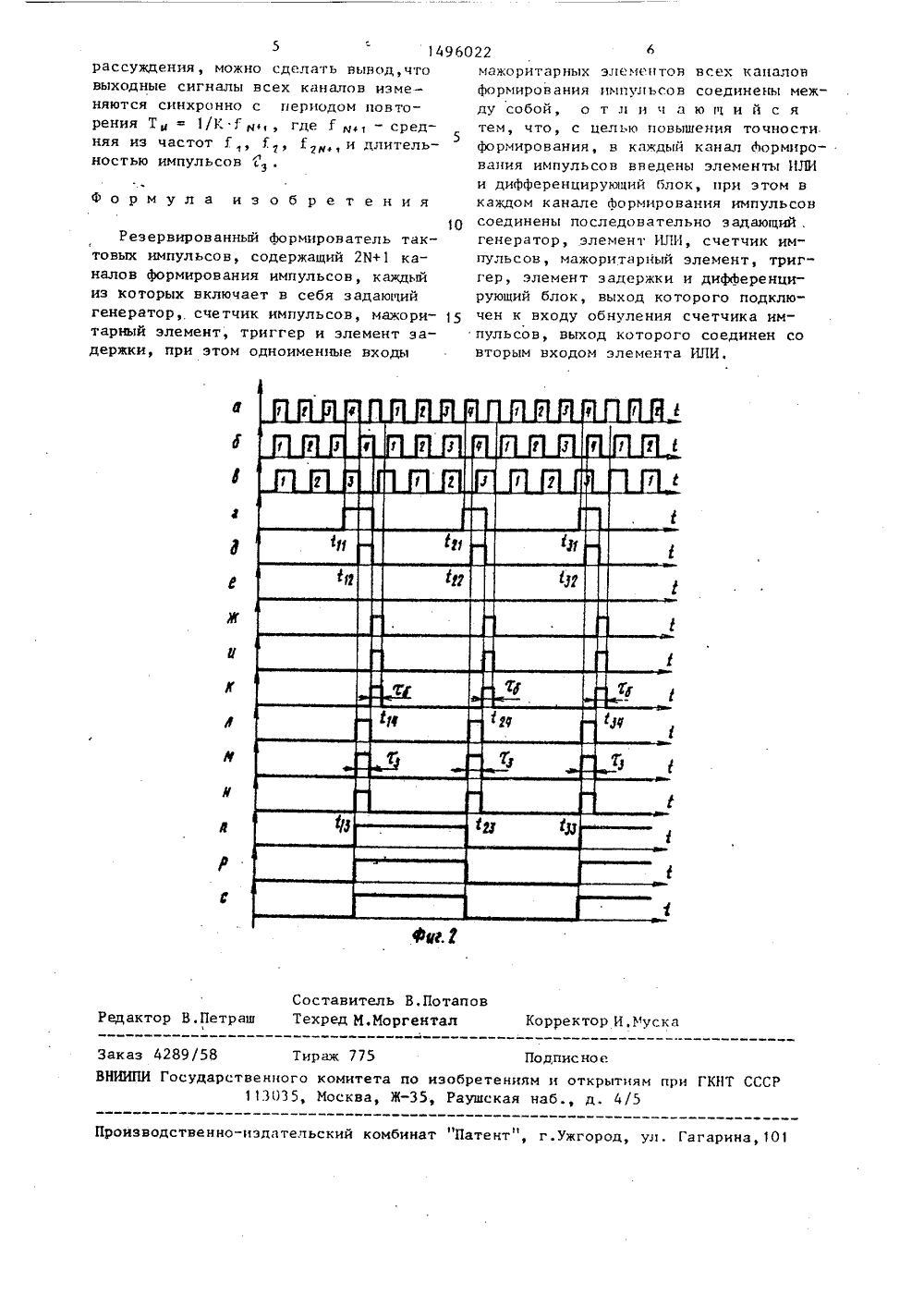

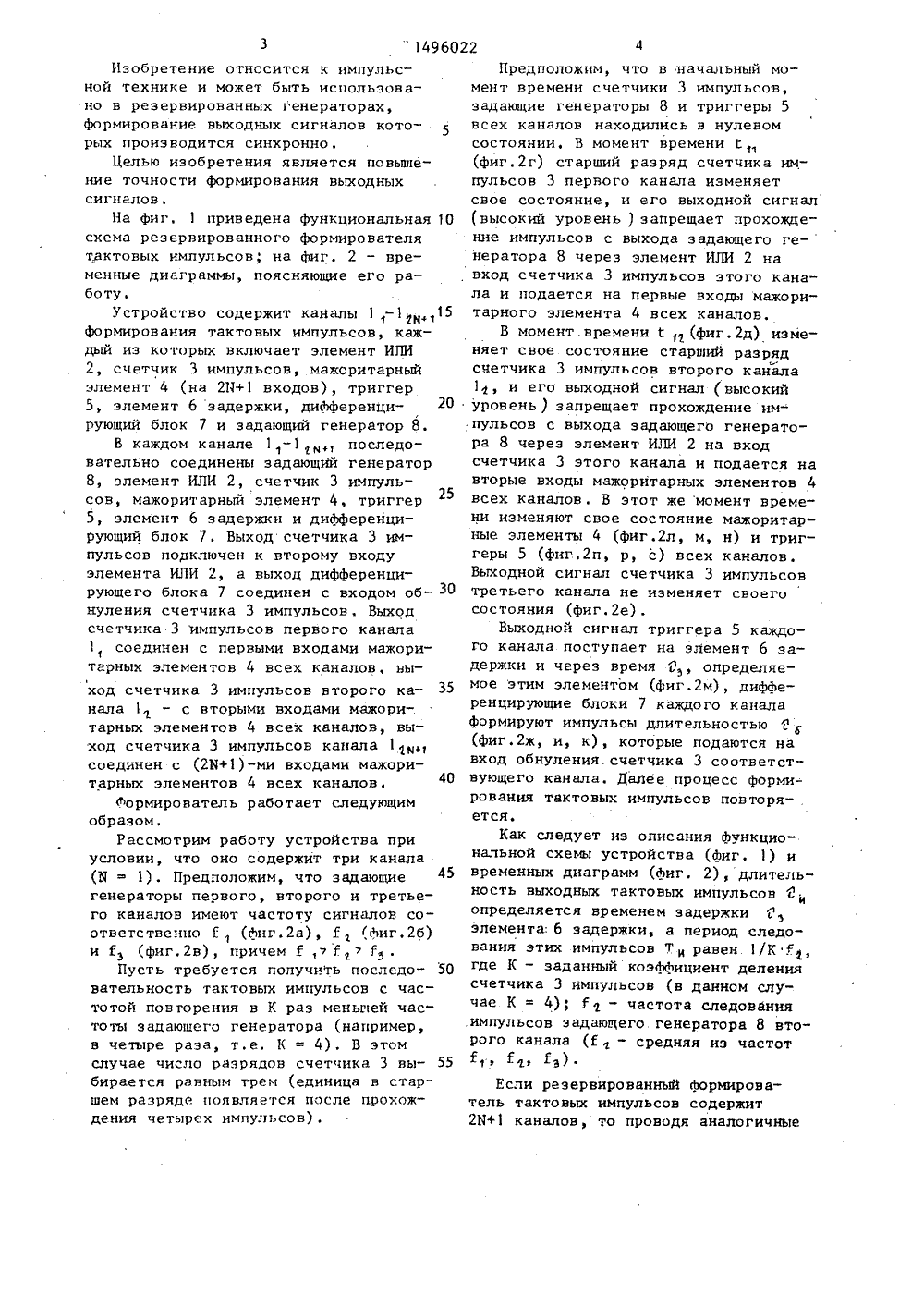

ОПИСАНИЕ ИЗОБРЕТЕН 6 .1;Ел А К АВТОРСКОМУ ЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕпО изОБРетениям и ОтнРытияпРи п 1 нт сссР(56) Авторское свидетельство СССР 9 632108, кл. Н 05 К 10/00, 1977. (54) РЕЗЕРВИРОВАННЫЙ ФОРИИРОВАТЕЛЬ ТАКТОВЫХ ИИПУЛЬСОВ,(57) Изобретение относится к импульсной технике и может быть использовано в резервированных генераторах, формирование выходных сигналов которых производится синхронно. Цель 8014960251)4 Н 05 К 10/00 изобретения - повышение точности дюрмирования выходных сигналов. Для достижения этой цели в каждый канал 1формирования импульсов резервированного формирователя тактовых импульсов введены элемент ИЛИ 2 и дифференцирующий блок 7. Каждый канал формирования импульсов содержит также задающий генератор 8, счетчик 3 импульсов, мажоритарный элемент 4, триггер5 и элемент 6 задержки. Работа дюрмирователя поясняется по временным диаграммам, приведенным в описанииизобретения. 2 ил .Изобретение относится к импульсной технике и может быть использовано в резервированных генераторах,формирование выходных сигналов которых производится синхронно,Целью изобретения является повьшение точности формирования выходныхсигналов.На фиг. 1 приведена функциональная 10схема резервированного формирователятактовых импульсов; на Фиг. 2 - временные диаграммы, поясняющие его работу,Устройство содержит каналы 1 - 115Формирования тактовых импульсов, каждый из которых включает элемент ИЛИ2, счетчик 3 импульсов, мажоритарныйэлемент 4 (на 211+1 входов), триггер5, элемент 6 задержки, дийференцирующий блок 7 и задающий генератор 8.В каждом канале 1-1 ц последовательно соединены задающйй генератор8, элемент ИЛИ 2, счетчик 3 импульсов, мажоритарный элемент 4, триггер5, элемент 6 задержки и дифференцирующий блок 7Выход счетчика 3 импульсов подключен к второму входуэлемента ИЛИ 2, а выход дифференцирующего блока 7 соединен с входом обнуления счетчика 3 импульсов, Выходсчетчика 3 импульсов первого канала1, соединен с первыми входами мажоритарных элементов 4 всех каналов, выход счетчика 3 импульсов второго канала 1, - с вторыми входами мажоритарных элементов 4 всех каналов, выход счетчика 3 импульсов канала 11соединен с (25+1)-ми входами мажоритарных элементов 4 всех каналов.формирователь работает следующимобразом.Рассмотрим работу устройства приусловии, что оно содержит три канала(Б 1). Предположим, что задающие 45генераторы первого, второго и третьего каналов имеют частоту сигналов соответственно Г(Фиг.2 а), Г(Фиг,2 б)и й (фиг.2 в), причем Г, Г Г .Пусть требуется получить последовательность тактовых импульсов с частотой повторения в К раз меньшей частоты задающего генератора (например,в четыре раза, т.е. К = 4). В этомслучае число разрядов счетчика 3 выбирается равным трем (единица в старшем разряде появляется после прохождения четырех импульсов). Предположим, что в начальный момент времени счетчики 3 импульсов, задающие генераторы 8 и триггеры 5 всех каналов находились в нулевом состоянии, В момент времени(Фиг,2 г) старший разряд счетчика импульсов 3 первого канала изменяет свое состояние, и его выходной сигнал (высокий уровень ) запрещает прохождение импульсов с выхода задающего генератора 8 через элемент ИЛИ 2 на вход счетчика 3 импульсов этого канала и подается на первые входы мажоритарного элемента 4 всех каналов.В момент. времени(фиг.2 д) изменяет свое состояние старший разряд счетчика 3 импульсов второго канала 1, и его выходной сигнал ( высокий уровень ) запрещает прохождение импульсов с выхода задающего генератора 8 через элемент ИЛИ 2 на вход счетчика 3 этого канала и подается на вторые входы мажоритарных элементов 4 всех каналов . В этот же момент времени изменяют свое состояние мажоритарные элементы 4 (Фиг.2 л, м, н) и триггеры 5 (фиг.2 п, р, с) всех каналов. Выходной сигнал счетчика 3 импульсов третьего канала не изменяет своегосостояния (фиг.2 е).Выходной сигнал триггера 5 каждого канала поступает на элемент 6 задержки и через время 8 , определяемое этим элементом (Фиг.2 м), дифференцирующие блоки 7 каждого канала формируют импульсы длительностью 2 (фиг.2 ж, и, к), которые подаются на вход обнуления. счетчика 3 соответствующего канала. Далее процесс формирования тактовых импульсов повторяется.Как следует из описания функциональной схемы устройства (Фиг. 1) и временных диаграмм (Фиг. 2), длительность выходных тактовых импульсов Ги определяется временем задержки С элемента 6 задержки, а период следования этих импульсов т я равен. 1/К Г, где К - заданный коэффициент деления счетчика 3 импульсов (в данном случае К = 4); Г- частота следования импульсов задающего генератора 8 вто" рого канала (Г" средняя из частотЪь З)Если резервированный Формирователь тактовых импульсов содержит 2 И+1 каналов, то проводя аналогичные5 4 рассуждения, можно сделать нынод,что выходные сигналы всех каналов изме%Формула изобретения Составитель В,Потаповтраш Техред М.Моргентал Корректор И,1 уска актор Заказ 4289/58 Тираж 775 ВНИИПИ Государственного комитет11303 5, Москва одпис нос КИТ СС о изобретениям и открытиям35, Раушская наб., д, 4/5 роизводственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,01 няются синхронно с периодом повторения Т = 1/Е Ггде Г м - средняя из частот Г, 1, 1 и длительностью импульсов С Резервированный формирователь тактовых импульсов, содержащий 211+1 каналов формирования импульсов, каждый из которых включает в себя задающий генератор, счетчик импульсон, мажоритарный элемент, триггер и элемент задержки, при этом одноименные входы 9 б 022 6мажоритарных элементов всех каналонформирования импульсов соединены между собой, о т л и ч а ю к и и с ятем, что, с целью повышения точности 5формирования, н каждый канал Аормиронация импульсов введены элементы ЛИи дифференцирующий блок, при этом вкаждом канале формирования импульсовсоединены последовательно задающй,генератор, элемент Ш 1 И, счетчик импульсов, мажоритарный элемент, триггер, элемент задержки и дифференцирующий блок, выход которого подключен к входу обнуления счетчика импульсов, выход которого соединен совторым входом элемента ИЛИ.
