H05K — Печатные схемы; корпусы или детали электрических приборов; изготовление блоков элементов электрической аппаратуры

Номер патента: 917365

Опубликовано: 30.03.1982

Авторы: Ершов, Жукас, Рагульскис

МПК: H05K 3/00

Метки: ориентации, подложек

...пьезоэлектрический вибратор жестко закреплен одним концом на основании с обра 4 ованием зазора между своим торцом и координатным столом, выполнен в виде набора пьезокерамических секций и снабжен концентратором колебаний, установленным на свободном конце пьезоэлектрического35вибратора.На фиг. 1 изображено,.устройство, общий вид; на фиг.2 - то же, вид сверху; на фиг.3 - конструкция пьезоэлектрического вибратора. Устройство содержит основание 1 и координатный стол 2, установленный на основании 1 посредством упругих цилиндрических опорных элементов 3, один конец которых жестко закрепленна основании 1, а другой - на координатном столе 2, Для ориентации последнего устройство снабжено пьезокерамическими вибраторами 4"7, которые установлены...

Номер патента: 917366

Опубликовано: 30.03.1982

Авторы: Добашин, Никулин, Поярков

МПК: H05K 3/00

Метки: защитного, покрытия, формирования

...центрифугу с валом и держатель подложки, размещенный на торцевала, снабжено кольцевым вакуумнымсоплом, наружный диаметр которого определяют из соотношения Обад, где Онаружный диаметр сопла; д - диаметрподложки. 25. На фиг. 1 изображено устройстводля формирования защитного покрытия;на фиг,2 - подложка с защитным покрытием.еУстройство для нанесения покрытия ЗЗ(фиг. 1) содержит сборник 1 покрытия,внутри которого установлен вал 2 центрифуги с держателем 3 для подложек4, камеру 5, подвижно установленнуюсоосно над держателем пластин и выполненную с кольцевым соплом б, Каме 35ра 5 соединена с вакуумной системой7, Наружный диаметр сопла определяют из соотношения ОО, где О " наружный диаметр сопла, а д - диаметр под 40ложки,Устройство...

Номер патента: 917367

Опубликовано: 30.03.1982

Автор: Коноплянко

МПК: H05K 5/02

Метки: направляющая, роликовая

...установлен на цилиндрической оси, ролики 4,установлены на поворотных эксцентриках, состоящих из втулки 7 и винта 8, размещенного в резьбовом отверстии, выполненном во втулке 7 с эксцентриситетом с относительно ее оси. Ро" лики 3 и 4 выполнены в виде. шарико" подшипников.При регулировке зазора между роликами и валом сначала поворачивают втулки 7 и Фиксируют их положение с помощью вийтов 9. Дальнейшую регулировку зазо 1 за между роликами и валом осуществляют вращением винтов 8, Фиксируя их положение гайкой 10.Максимальная величина регулировки зазора при повороте втулки 7 на угол ,180 ф составляет 2 е. Так как поворот втулки 7, как правило, осуществляют вручную с помощью универсальных ин" струментов (гаечный ключ, отвертка), то минимальный...

Номер патента: 917369

Опубликовано: 30.03.1982

Авторы: Голято, Климовский

МПК: H05K 7/12

Метки: датчиков, крепления, линейных, преимущественно, приборов

...Подобное решени ляет получить высо датчика. На резона в этом креплении и шение датчика.Цель изобретения - повышение механи цес кой прочности при дей ст вии вибрационных нагрузок.Указанная цель достигается тем, что устройство для крепления приборо преимущественно линейных датчиков, содержащее хомуты крепления с установленными в них вкладышами в виде йолых цилиндров, снабжено дополнительными хомутами и основанием, на котором установлены основные и допол нительные хомуты крепления, а вклады ши хомутов крепления выполнены Со скошенными торцНа чертеже р д тавлено прмое устройст во.Устройство содержит разъемкабели 2 и 3, дополнительные иные хомуты 4 и 5 с вкладышем бющем скошенные торцы А, устаноые на общем основании 7.Применение общего...

Номер патента: 917370

Опубликовано: 30.03.1982

Авторы: Дунаевский, Кулаков, Морозков, Шмелев

МПК: H05K 7/12

Метки: крепления

...механических нагрузок (вибраций, ударов линейных ускорений), возникающих в процессе эксплуатации разъема, вилка за счет деформации Фиксатора имеет возможность перемещаться относительно розетки, сохраняя электрический контакт35 при максимальной величине хода, равном аПри этом в результате перемещения штыря вилки относительно гнезда розетки происходит самозачисткам40 образуемои ими контактной пары, что обеспечивает сохранение электрического контакта разъема даже при эксплуатации его в жестких климатических условиях. 0 фПри демонтаже разъема сначала отсоединяют элемент зацепления 9 Фиксатора б скобы 11, затеи удаляют Фик сатор 6 и после этого расчленяютвилку 5 относительно розетки 2.Устройство обеспечивает зачистку контактных...

Номер патента: 917371

Опубликовано: 30.03.1982

Авторы: Кавалжи, Кацнельсон, Чамов

МПК: H05K 7/20

Метки: охлаждения, радиоаппаратуры, элементов

...для охлаждения радиоэлементов, Каждый из радиаторов выступает одним концом в полость 3 трубопровода 1 через выполненные вего стенке отверстия 4, шаг которых выполнен в соответствии с шагом ус"тановки элементов 5 на печатной плате 6, а другим концом закреплен наповерхности теплоотводящей пластины7, Размещенной на основании 8 и.контактирующей с поверхностью охлаждаемых радиоэлементов 5. Радиаторы 2выполнены в виде стакана с герметично закрывающими его крышками 9, набоковых стенках у основания радиато"ров 2 выполнены отверстия 10, соединяющие внутреннюю полость 11 радиатора 2 с полостью 12, образуемая стенками радиаторов 2 и сильфонами 13,1 4охватывающие радиаторы 2, один конец каждого из сильфонов 13 герметич"но закреплен на...

Номер патента: 917372

Опубликовано: 30.03.1982

Автор: Попов

МПК: H05K 10/00

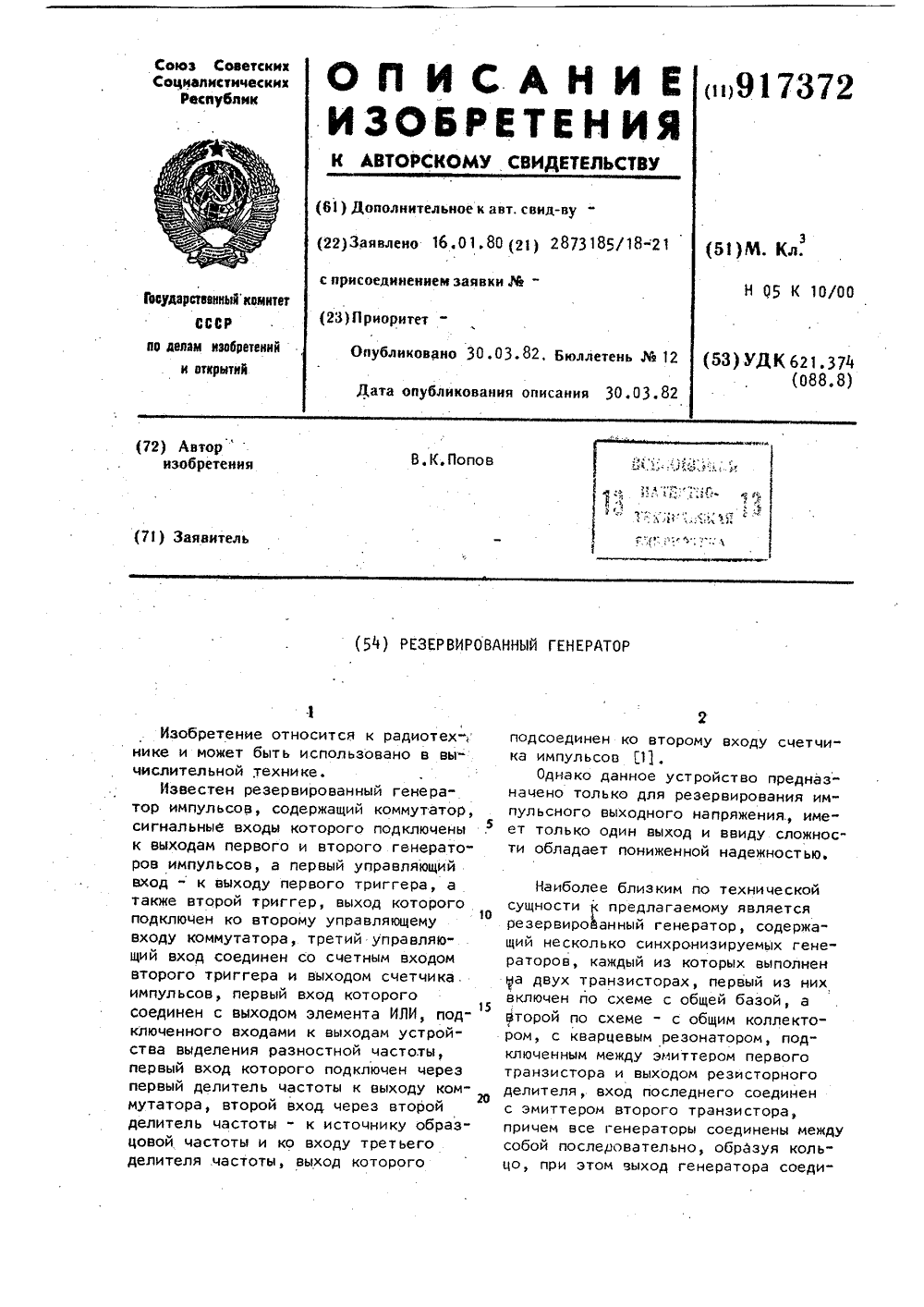

Метки: генератор, резервированный

...и нормально замкнутыми контактами 23-25, .выходы 26-28.Основные генераторы и дополнительный генератор соединены между собойтаким образом, что выход каждого ге- фнератора соединен с синхронизирующимвходом последующего генератора, т.е.выход первого основного генераторасоединен со входом синхронизации второго основного генератора, выход которого соединен со входом синхронизации третьего основного генератора,выход которого в свою очередь соедифнен со входом синхронизации дополнительного генератора. Так как выход дополнительного генератора соединен со входом синхронизации первого генератора, все генераторь 1 образуют между собой кольцо.Основных генераторов в общем случае может быть любое количество. На структурной схеме приведен случай...

Номер патента: 917373

Опубликовано: 30.03.1982

Авторы: Бондаренко, Курдасов, Марков

МПК: H05K 13/02

Метки: подачи, поштучной, радиодеталей

...которого устанавливаются радиодетали 2, изготовленного, например, из пластмассы, отсекателя, выполненного из двух рычагов 3 и 4, которые имеют Г-образную форму и одним концом жестко закреплены в корпусе накопителя 1, а на их не закрепленных концах 5 и 6 имеются на" кладки из магнита, диска 7 с постоян О ным магнитом 8, установленного на стержне 9, который выполнен полым, перпендикулярном направлению перемещения радиодеталей 2 и кинематически соединенном, например, с шаговым 15 электродвигателем 10, датчика регистрации выдачи радиодеталей 2, включающего источник 11 и приемник 12 света, например, фотоэлемент, В накопителе ,1 выполнены отверстия 13, причем от верстия 13, а также источник 11 и приемник 12 света размещены соосно с полой...

Номер патента: 917374

Опубликовано: 30.03.1982

Авторы: Петухов, Хавронин

МПК: H05K 13/04

Метки: печатную, плату, радиоэлементов, установки

...друг другаКорпус транзистора при этом опирается на пластину, прикрепленную снизу к губкам. При движении рейки .ъ вниз зубчатое колесо 6 поворачивается против часовой стрелки вместе с валом 9 и кулачком 6. Зубчатое копесо 6 перемещает реику 4 и связаннуюс ней конусную втулку 3 влево. При этом губки 1 и 2 сходятся и призматическими выемками центрируют вывода транзистора до установленного межцен"трового расстояния. Одновременно кулачок 8 освобождает толкатель 7, который под действием пружин 14 перемещается влево и поджимает корпус транзистора 12 через упругий элемент к направляющей 13, базируя его на нижнюю плоскость корпуса, Дальнейшее сжатие губок 1 и 2 обеспечивает отгибание крайних выводов вправо, а центрального - влево от оси...

Номер патента: 917376

Опубликовано: 30.03.1982

Авторы: Андреев, Буданов, Гуревич, Кузнецов

МПК: H05K 13/06

Метки: монтажа, монтажной, плате, проводов

...32Под действием пружины 33втулка 32 возвращается вверх, палец30, перемещаясь по Фигурному пазу 31,поворачивает стакан 24 в исходноеположение. Провод 3 освобождается и5 917 при дальнейшем движении вверх верхне., го основания 12 вынимается иэ пазов 19 и 25,Устройство работает следующим образом. 5Дпя монтажа провода 3 и маркировки концов этого провода цветными ,бирками монтажную плату 1 О при помощи двухкоординатного стола 9 переме О щают в положение, при котором первая точка платы находится под полой иглой 7. Иглодержатель 6 перемещают в нижнее положение, при этом механизм 11 зажима провода пропускает полую 15 иглу 7, Последняя .проходит через, монтажную плату 1 О и отверстие 16. верхнего основания 12, прошивает цветную...

Номер патента: 917377

Опубликовано: 30.03.1982

Авторы: Белов, Гольц, Гурьев, Ефимов, Кутуков, Прозоров, Романов, Станиславская

МПК: H05K 13/06

Метки: монтажа, платах, проводов

...9 Фиксации провода состоит из паяющего электрода 15 и загибающего петлю монтажного провода прижима16, расположенных на поворотной головке 17, соединенной с приводами 18горизонтального и 19 вертикальногоперемещения головки 17.Оси иглы 11 механизма 8 укладки иголовки 17 механизма 9 фиксации про"вода размещены соосно по обе сторонымонтируемой платы 7Паяющий электрод15 смецен относительно оси вращенияголовки 17 на величину, равную расстоянию между центром прошиваемогоотверстия 20 платы 7 и серединой кон"тактной площадки 21,на которую загибается и припаивается петля 22 провода 14. Загибающий прижим 16 расположен на продолжении радиуса-вектора,соединяющего ось вращения головки 17механизма 9 фиксации с паяющей поверхностью электрода...

Номер патента: 917378

Опубликовано: 30.03.1982

Авторы: Ковальчук, Мизилин

МПК: H05K 13/08

Метки: координатный, стол

...цель достигается тем,что координатный стол, содержащийоснование, предметный стол и две расположенные под прямым углом каретки,каждая из которых снабжена направляющими элементами и ходрвым винтом,.соединенным с приводным двигателем,оснабжен дополнительной кареткой сдвумя парами направляющих Элементов,расположенных взаимно перпендикулярно и кинематически связанных с направляющими элементами основных кареток, причем предметный стол закрепленна дополнительной каретке, а ходовыевинты и приводные двигатели закреплены на основании, направляющие элементы дополнительной и основной каретоквыполнены в виде цилиндрическихстержней и фасонных роликов.На чертеже изображен координатныйстол, общий вид,Координатный стол содержит неподвижное...

Номер патента: 919168

Опубликовано: 07.04.1982

Автор: Барбашов

МПК: H05K 7/00

Метки: каркас, электрорадиоаппаратуры

...содержащем перФорированные проФильные стойки с пазами, соединенныеобъемными угловыми узлами, каждыйиэ объемных угловых узлов выполнениз двух проФильных перФорированныхэлементов П-образного сечения, боковая полка одного из которых раэмев прорези, выполненной в попЙ и боковых полках другого.Фиг. 1 показан каркас, община Фиг, 2 - то же, вид сбог, 1; на Фиг. 3 - объемныйэел, общий вид; на Фиг.вид сбоку на фиг. 3; нд5 - то же, вид сверху на Фиг Каркас для электсостоит из отрезковпроФиля 1 П"образнорые крепятся к углоузлу 2. Последний срированного проФильП-образного сечениякотором размещена бго ие проФильного Пмента 5.В элементах 3 ития для крепления кФорированного проФиже имеют отверстияловым объемным уэло3 9Изобретение позволяет...

Номер патента: 919169

Опубликовано: 07.04.1982

Авторы: Андрющенко, Ерохин, Лаврентьев

МПК: H05K 7/12

Метки: блоков, закрепления, подключения, радиоэлектронных

...нем и имеют дугообразные пазы 15, заканчивающиеся выступами 16 и 17, выполняющие функциюэлементов зацепления, Кроме того,торць 1 кулачков 9 и 1 О снабжены выступами 18, например, выполненными в виде штифтов, размещенными внутри дугообразных пазов 15 соседних кулачкови входящих в зацепление с выступа,ми 16 и 17, т.е. указанные выступы 18выполняют функцию элементов зацепле 45ния устройства при креплении блоков 5с разъемами 19 на панели 20.Подпружиненные Фиксаторы 13 периодически расположены в канавках 21и 22 подвижных опор 11 вала 8, который снабжен ручкой 23.Устройство работает следующим образом.помощью захватов.(не показаны)устройство скрепляют с панелью 20,на которой установлены блоки 5 с раэь-емами 19Вал 8 с кулачками 9 и 10...

Номер патента: 919170

Опубликовано: 07.04.1982

Авторы: Грабун, Савельев, Сорокин

МПК: H05K 9/00

Метки: ввод, кабельный

...1, внутренняя поверхность которого А выполнена конусной, крышку 2 с отверстием 3 для кабеля 1, причем крышка 2 соединена с корпусом 1 с по- фф мощью резьбового соединения 5, коаксиально расположенные в корпусе 1 конусную упорную втулку 6, выполняющую функцию упорной шайбы, и контактный узел, выполненный в виде первой пары конусных полуколец 7 с выступами 8 на их торцовых поверхностях Б и второй парь конусных полуколец 9 с пазами 10, выполненными на их торцовых поверхностя В, обращенных к торцовым поверхностям Б конусных полуколец 7 первой пары, прицем конусные полукольца каждой пары установлены с зазором 11 между собой, а внутри корпуса 1 расположены одни над другими с взаимно перпендикулярным расположением плоскостей их зазоров 11 и...

Номер патента: 919171

Опубликовано: 07.04.1982

Автор: Фитасов

МПК: H05K 13/02

Метки: питатель, фитасова

...ся под накопитель (фиг. 6), В это врекорпус 1, вал-шестерню 2, смонтиро- мя происходит взаимодействие высту- ванный в корпусе 1 на шарикоподшипни- пов 11 на подпружиненных прижимах 7 ках 3, зубчатую рейкунаходящую с двумя регулируемыми упорами 12 отся в зацеплении с валом-шестерней 2, секателя 13, Так как пружина 10 слаопорные пластины 5, укрепленные не- бее пружины 17, вначале отводятся подвижно на валу-шестерке 2 с помощьюподпружиненные прижимы 7, открывая штифтов с возможностью изменения рас- путь для приема резистора. Далее рестояния между нйми и имеющие на себе И гулируемые упоры 12 упираются в опор- продольные пазы и зубья 6, а также ные пластины 5 и начинается перемещеподвижные прижимы 7, укрепленные шар ние отсекателя 13, который...

Номер патента: 919172

Опубликовано: 07.04.1982

Авторы: Ефимов, Иванов, Рюмина

МПК: H05K 13/08

Метки: катодно-подогревательных, спутник-держатель, узлов

...в выемке 5 и прорези 6 основания 1. Крышка 2 закрывается защелкой 13, при этом выступ 7 перекрывает про 50 резь 6, пружинные контакты 8 поджи" мают выводы КПУ 14. Таким образом изделие точно Фиксируется в корпусе держателя, Далее спутник-держатель 15 устанавливается в соответствующее устройство 16 сортировки, Испытуемые5 катодно-подогревательные узлы в спутниках-держателях 15 помещаются в контактные гнезда 17 накопителя транспорт ирующе го меха ни зма 18, к контактным пружинам 19 которого подводится напряжение накала от источника стабилизированного напряжения, Направляющая 11, поджимная пружина 20 Фиксируют спутник-держатель 15 в гнезде 17 относительно измерительного прибора 2 1, а контактные пружины 19 путем касания контактирующих...

Номер патента: 921124

Опубликовано: 15.04.1982

Авторы: Болдырев, Ломовский, Маккаев, Михайлов

МПК: H05K 3/10

Метки: металлизации, отверстий, печатных, плат

...возможным электро- химическое наращивание на стенки отверстий слоя металла требуемой толщины.35П р и м е р 1, Печатную плату из фоль гированного стеклотекстолита с просферленными отверстиями обезжиривают в растворе порошка "Лотос", декапируют в 5-10/-ном растворе соляной кислоты, промывают в воде в течение 1-2 мин, Затем плату смачивают в растворе Фосфорсодержащей соли меди с концентрацией 300 г/л в течение 20 с методом протока раствора через . 4 отверстия. После этого подвергают термообработке путем нагрева при температуре 135 фС в течение 7 мин до полного завершения термического разложения твердого осадка на поверх- о ности стенок отверстий. Плату промываю. водой и подвергают электрохими-. ческому меднению в известных ваннах, например:...

Номер патента: 921125

Опубликовано: 15.04.1982

Авторы: Болдырев, Ломовский, Маккаев, Михайлов

МПК: H05K 3/18

Метки: металлизации, раствор, электрохимической

...соль меди, Фос-Форсодержащую соль и аммиак, вкачестве соли меди взят сульфат меди,а в качестве фосфорсодержащей солигипофосфит натрия при следующем соот"ношении компонентов, г/л:Сульфат меди , 210-350Гипофосфит натрия 210-400Аммиак 125-250П р и м е р, Для нанесения токо Опроводящего слоя на поверхность стенок отверстий печатной платы, изготовленной из стеклотекстолита, пла"ту обезжиривают в водном растворестирального порошка "Новость", промы" 15вают водой и погружают в раствор следующего состава, г/л:Сульфат меди 300Гипофосфит натрия 300Аммиак 200После 3-минутной выдержки. в раство.ре плату термически обрабатывают при140 С в течение 8 мин, Далее для получения медного слоя ярко-розового цве3 921125 4та плату помещают в раствор для ков,...

Номер патента: 921126

Опубликовано: 15.04.1982

Авторы: Болдырев, Ломовский, Маккаев, Михайлов

МПК: H05K 3/18

Метки: металлизации, раствор, электрохимической

...электрохимического меднения следующего состава, г/л:Сульфат меди 230 55Серная кислота(уд.вес 1,91-1 98)60Этанол 1 О 3гипофосфита меди О 1(п 2 Р 02) . При нагревании (термообработке) поверхности, смоченного раствором с высокимиконцентрациями реагентов, а также в условиях быстрого и эффективного удаления растворителя, преимущественно развивается процесс образования кристаллов гипофосфита меди в порах и на поверхности,который при дальнейшей термообработке приводит к разложению кристаллов гипофосфата меди и образованию частиц меди, прочно связанныхс поверхностью.Раствор с добавкой фосфорнокислого калия значительно быстрее на термообрабатываемой поверхности диэлектрика достигает пересыщения по фосфату меди, а возникающие микрокристаллы этого...

Номер патента: 921127

Опубликовано: 15.04.1982

Авторы: Болдырев, Ломовский, Маккаев, Михайлов

МПК: H05K 3/18

Метки: диэлектриков, металлизации, раствор, электрохимической

...а также снижение концентрации15 компонентов раствора. При этом йовыша" ется качество наносимого слоя и выход годной металлизированной продукции.П р и м е р 1. Для нанесения активного электропроводного .слоя на поверхности отверстий платы из стекло- текстолита обезжиривают в водном раст. воре стирального порошка "Новость", промывают водой и погружают в раствор р 5 следующего состава, г/л:Сульфат меди 110Гипофосфит натрия 100Аммиак 150фосфат натрия30Фторид аммония Плату в растворе выдерживают. 3 мин, извлекают из раствора и проводят термообработку при 110"С в течение 10 55 мин.После термообработки плату с нанесенными на поверхности отверстий активным электропроводным слоем погружают в электролитическую ванну меднения следующего...

Номер патента: 921128

Опубликовано: 15.04.1982

Авторы: Тимошин, Фролов

МПК: H05K 3/26

Метки: печатных, плат, состав

...напряжение.Эксперименты показывают, что лучшими свойствами по быстродействию обладает состав, в котором гидроокиси кальция, гидроокиси лития и фосфорноватистокислого кальция содержит соответственно 0,8-1,10; 0,4-0,6;1,5-1,9. Время очистки плат, контактов и выводов 1+0,5 мин, рН раствора предлагаемого состава при этом находится в пределах 12,0-11,5, что ниже рН раствора известного состава,Технико-экономический эффект от внедрения составляет 250 тыс. руб. Данный состав по сравнению с известным позволяет снизить агрессивность моющей среды, повысить флюссоемкость, уменьшить время отмывки.1 одержание компонентов, вес,Ф ЮХаОН ( ЬаОН ) Са(ОН) Са(НаРО )а ВодаЮ 3,5 е ФОстальное 12, 0,4 2 3 ,0,4 3 5 0,85,5 12,0 3 92112 няют роль не только...

Номер патента: 921129

Опубликовано: 15.04.1982

Авторы: Тимошин, Фролов

МПК: H05K 3/26

Метки: печатных, плат, состав

...таблице приведены примеры состава для очистки печатных плат и его свойства.921129 Времяотмывкимин Содержание компонентов, вес. 4 рНраствора флюсоемкость при 25 С,г/л Едкий ., Гидронатр окисьлития Окиськальция Едкоекали Вода 0,4 0,8 0,4 0,8 Осталь 3,2 1,5 1,8 ное 1,3 2 3 3,4 1,5 2,0 0,4 0,8 0,4 0,8 2,2 2 3 2,4 0,4 0,8 1,5 , 15 2 ф 6 2,3 1,8 10,4 1,0 25 2 5 2,0 25 2,2 2 5 0,5 0,9 2,4 2 5т 1,0 25 2,610,5 0 5 090,65 0,95.20 10,2 10,7 20 1,0 10,8 0,65 0,95 1,0 2,65 2,6 МИМпри увеличении 400. При расконсервации плат измеряют пробойное напряжение.Изобретение позволяет в 2 раза сократить время очистки печатных плат, снизить рН состава, уменьшить пенообразование, исключает разрушение маркировки радиоэлементов печатных плат. Состав для очистки...

Номер патента: 921130

Опубликовано: 15.04.1982

Автор: Момонт

МПК: H05K 5/02

Метки: блоков, радиоэлектронных, ручка-съемник

...состоянии. После этого блок 14 легко извлечь вручную.Ручка-съемник обладает удобством при эксплуатации за счет быстроты сцепления и расцепления с блоком. Простота конструкции позволяет,облегчить изготовление и обслуживание устройства. формула. изобретения 1. Ручка-съемник для радиоэлектронных блоков с разъемами, содер-жащая корпус, установленную в нем подпружиненную рукоятку, подпружи-. ненные толкатели-вкладыши и подвижные захваты, выполненные в виде установленных на подпружиненной рукоятке двуплечих рычагов с разновеликими плечами, о т л и ч а ю щ а я с я тем, что, с целью упрощения конструкции и повышения удобства эксплуатации, подпружиненные толкатели попарно установлены,в корпусе и в подпружиненной рукоятке с возможностью...

Номер патента: 921131

Опубликовано: 15.04.1982

Авторы: Гох, Никитин, Радзиевский

МПК: H05K 7/20

Метки: блоков, защиты, радиоэлектронных, тепловой

...радиоэлектронных блоков,Поставленная цель достигается тем, 1что в способе тепловой защиты радиоэлектронных блоков, включающем размещение радиоэлектронных блоков в многослойной оболочке, заполнение пространства между слоями многослойнойоболочки материалом с температуройплавления ниже предельно допустимойрабочей температуры радиоэлектронныхблоков и выдержку материала до сос,тояния его плавления, после выдержкиматериала.до состояния его плавлениярасплавленный материал удаляют, после чего пространство. между слоямимногослойной оболочки заполяняют материалом с теплопроводностью, меньшей звтеплопроводности исходного материала.П р и м е р. Аппаратуру располагают в многослойной оболочке, между оболочками которой помещают материал стемпературой...

Номер патента: 921132

Опубликовано: 15.04.1982

Авторы: Лейзен, Макаров, Ривман

МПК: H05K 10/00

Метки: импульсное, резервированное, трехканальное

...блока памяти б и запрещающему входу элемен та запрета 7, выход которого соединен с входом установки блока памяти б.Выход блока памяти 6 соединен с соответствующим входом элемента совпадения 8, при этом соединены между собой соответствующие входь 1 элементов совпадения 8 всех каналов и соединены между собой соответствующие входы мажоритарных элементов 5 всех каналов.Устройство работает следующим образом.При синхронной работе счетчиков всех трех каналов 1-3 (фиг. 2 А) сигналы на их выходах появляются одновременно (фиг. 2 А- в, 6, г ) и через время, равное времени срабатывания мажоритарного элемента, такой же сигнал формируется и на его выходе (фиг. 2 А-д). Этот сигнал открыва ет ключ 9, запрещает прохождение сигнала через элемент...

Номер патента: 921133

Опубликовано: 15.04.1982

Авторы: Жуков, Шапиро

МПК: H05K 10/00

Метки: резервированное

...в резупьтате переключения триггера 30 на выходе 38 элемента ИЛИ 35 образуется сигнап ф 1, свидетельствующий о наличии отказа в устройстве. С помощью информации на выходах 44-48 может быть ол отказав ший резервируемый блок.Таким образом, в предлагаемом устройстве обеспечивается контропь работы устройства, закшочаюшийся в выявлении отказа всегоустройства вследствие более, чем 3-х отказов любого типа резервируемых блоков, либр одного и более отказов типа .ложная 1 ф резервируемых бпоков. Кроме того, устройство обеспечивает воэможность покапизации отказавших резервируемых блоков на основе информации, выдаваемой на выходы 44-48, Появление сигналов 1 на всех выходах 44-48 указывает на отказ восстанввпиваюшего блока 12. 3 921 1:3...

Номер патента: 921134

Опубликовано: 15.04.1982

Автор: Ожигов

МПК: H05K 13/02

Метки: захват, магнитный, радиодеталей, ферромагнитных

...7 помещена пружина 8. В цилиндрическом корпусе 9 закреплена втулка 10с продольным пазом, причем дно паза вы- рополнено в виде волнообразной гребенки,У втулки 10 и в цилиндрическом корпусе 9 на цилиндрической поверхности имеется общее окно, в котором расположена гребенка 11 с кнопкой 12. Втулка 10 р 5и гребенка 11 смонтированы так, чтоволнообразные выступы одной расположеныпротив впадин другой. Кнопка 12 гребенки 11 выступает из окна цилиндрического корпуса 9, Эластичная тяга 13 про- Злпущена вдоль центральной оси цилиндрического корпуса 9, один конец ее прикреплен к стержню 5 коромысла 3, а другой - к штоку 14, который имеет квадратное сечение и может перемеШаться в со-ответственно квадратном отверстии центрируюшего вкладыша 15,...

Номер патента: 921135

Опубликовано: 15.04.1982

Авторы: Белогорский, Бурляев, Минишев

МПК: H05K 13/06

Метки: монтажа, плате, проводов

...угол (нафиг. 1 по часовой стрелке) до тех порпока не совпадут оси иглы 12 и направляющей втулки 25 (переход 6 ), Поворотстал возможным благодаря тому, что.корпус 13 механизма сверления платывыполнен с направляющими 19 вращения в каретке 7, Этот поворот необходимдля совершения последующих операцийпо прошивке отверстйй платы иглой, приэтом обеспечивается применение универсальных сверл, причем сверла могут вра-щаться (а не производить колебательные .движения), тем самым повышая площадьрезания при резком сокращеним основного времени иа сверление. Для выполнения последующих операций необходимаиаправшпощая втулка, ось которой послеповорота совпадала бы с осью иглы, чтообеспечивается установлением ее в корпусе со стороны, обратной к...

Номер патента: 921136

Опубликовано: 15.04.1982

Автор: Мартемьянов

МПК: H05K 13/06

Метки: монтажа, плате, проводного

...через зубчатые колеса 39и 40 с шаговым двигателем 41 поворота. На кронштейне 9 на оси 42 установся под попку 17, после чего осуществляется запрессовка вдавливанием провода 44 зубьями 19 в контактный элемент 8 опусканием попки 17 за счет включения электромагнита 14, который притягивает диск 12 и опускает по продольной направляющей 10 втулку 11 и шток 16.При включенном электромагните 34 стопор 31 выведен на проточки 30, и опускание штока 16 осуществляется со стержнем 26 эа счет крышки 24 и пружины 27 без обрезки провода 44. При выключенном электромагните 34 стоцор 31 удерживается пружиной 32 в проточке 30, и опускание ш 1 ока 16 осуществляется с удержанием стержня 26 на месте, что приводит к смещению трубчатого вала относительно стержня...
