H05K — Печатные схемы; корпусы или детали электрических приборов; изготовление блоков элементов электрической аппаратуры

Номер патента: 1751871

Опубликовано: 30.07.1992

Авторы: Ковтун, Козюк, Нестеренко

МПК: H05K 13/00

Метки: затягивания, контактов, разъемов

...33. Привод 3 шаговых перемещений смонтирован в корпусе 34, закрепленном на основании 1.Полэун 12 совместно с корпусом 11 установлен с возможностью шаговых перемещений на максимальную величину, соответствующую расстоянию между крайними рядами контактов 7 в разъеме 14, Ролики 25 установлены на осях 24 с воэможностью проскальзывания, что обеспечиваетвозможность беспрепятственного шаговогоперемещений каретки 2 на роликах 10 понаправляющим 8. Ползун 12 установлен такке с возможностью линейных перемещенийв направлении механизма захвата 5 и механизма 6 затяжки на величину, соответствующую расстоянию между разъемом 14,который установлен в держателе 13, и механизмом 6 затяжки,Механизм 5 захвата контактов 7 содержит смонтированные на основании...

Номер патента: 1751872

Опубликовано: 30.07.1992

Авторы: Гундарев, Москвичев

МПК: H01L 21/66, H05K 13/02, H05K 13/08 ...

Метки: вакуумный, захват

...и толкатель 3 посредством проводов 10 соединены с блоком измеренил (не показан), Провода 10 располокены внутри втулки 11, соединенной с управляемой вакуумной системой (не показана),Кристаллы 6 имеют возможность упасть в нужную приемную кассету 12, проходящую под вакуумным захватом после измерения их электрических параметров.Устройство работает следующим образом.Кристаллы 6, находящиеся в кассете 7, которая установлена на подкассетнике 8, снизу контактируются подпружиненными контактами. При воздействии сверху вакуумного захвата на кристалл 6 происходит замыкание цепи измерения посредством.втулки 1 и толкателя 3, с которыми присоединены провода 10, пропущенные внутритрубки 11, связывал захват с. вакуумной си 5 стемой,Толкатель 3 в этот...

Номер патента: 1755396

Опубликовано: 15.08.1992

Автор: Ходорковский

МПК: H05K 7/00

Метки: выводов, проволочных, профилированных

...в кассете 1. Одновремендля намотки проволоки 11/12 направляю-, но с вцполнением профиля заготовки щий шаблон 13, снабженный каналами, сов- вывода через направляющий шаблон 13.падающими с отверстиями кассеты, кулачкИ снабженный каналами, совпадающими с от, ножи 15 для отрезания готовых выводов"," " " верстйями кассеты 1. запрессовывается вУстройство работает следующим обра- отверстия кассеты, Затем кулачки 14 привозом. дят в движение ножи 15, которые обрезают 1 2(21) 47499 фЗ/21: прочность. профилированных проволочных (22)07,09.89выводов и надежность их удержания в пла- (46) 15,08.92. Бюл,МЗО . стмассовых корпусах радиокомпонентов (71) Производственное объединение "Полюс" благодаря конструкции входящих в устрой- (72) А.С,Ходорковский ....

Номер патента: 1755397

Опубликовано: 15.08.1992

Авторы: Иоффе, Массало

МПК: H05K 7/12

Метки: держатель, светодиода

...поверхность 3, фиксирующие выступы 4, выступы 5 и выемки б, токопроводящие выводы 7, шайбу 8, отверстия длявыводов 9, отверстия 10 для токопроводящих выводов 7, светодиод 11, упорная поверхность 12 шайбы 8, обратнаяповерхность 13 шайбы 8, отверстия 14 токопроводящих выводов 7, выводы 15 светодиода 11.Корпус 1 состоит из двух симметричныхполовинок из диэлектрического материала,в каждую из которых запрессован токопроводящий вывод 7 иэ пластичного материала,Гнездо 2 для светодиода 11 каждой из половинок повторяет конфигурацию йоловинысветодиода 11. Каждая из половинок корпуса 1 имеет опорную поверхность 3 и выступы 4 для фиксации держателя вустановочном отверстии, а со стороны среза имеются выступы 5 и выемки 6, кбторыепри...

Номер патента: 1755398

Опубликовано: 15.08.1992

Автор: Сидорин

МПК: H05K 7/20

Метки: аппаратуры, охлаждения, радиоэлектронной

...решетки выполнены двухступенчатыми. 2 з.п.ф-лы, 1 ил. ющие теплообменники 5, расположейные в нижней части устройства для организации потоков нагретого и охлажденного воздуха в одном направлении. На теплообменниках нагретый воздух охлаждается до 5 фС, влажность воздуха при этомрезко повышается. Охлажденный и увлажненный воздух через влагоотбойные решетки 6, на которых происходит отделение капельной влаги, попадает на нагреватель 7, нагревается на 2 - 3 С, что предотвращает выпадение влаги на блоки РЭА, и поступает в отсек 2, Цикл движения воздуха замыкается. Образовавшаяся влага собирается в поддонах 8 и через сливные патрубки выводится из устройства.В качестве нагревателя, например, может быть использована часть конденсатора...

Номер патента: 1755399

Опубликовано: 15.08.1992

Авторы: Майоров, Угоренко, Шубинский

МПК: G06F 11/20, H05K 10/00

Метки: вычислительной, резервированной, системой

...разряд редержимое счетчиков 29 на единицу(сигналы гистра 34 записывается логическая "1" (сиг, 60, 61), В случае равенства содержимого 30 нал 65), На первой шине группы выходов 16 любого из счетчиков 29 коду в регистре 31 устройства 15 управления формируется лона выходе соответствующего блока ЗОсрав- гическая "1" (сигнал 74), вызывающая останения формируется логическая "1". поступа- нов процессора 1, Логические "1" на первом ющая на первый вход соответствующего и третьем выходах регйстра 34, на выходах элемента И 32, При поступлении на второй 35 четвертого и шестого элементов ИЛИ 35, на вход этого же элемента И 32 сигнала окон-: первом и третьем инверсйыхвыходах регичания очередного программного модуля отстра 41 обеспечивают логические...

Номер патента: 1755400

Опубликовано: 15.08.1992

Авторы: Коберник, Николаев, Сидоров

МПК: G06F 15/16, H05K 10/00

Метки: вычислительная, резервированная

...нулевые сигналы, свидетельствующие о готовности процессоров принять данные, Так как на выходах 56, 57, 58 не все единицы, то на выходе четвертого элемента И 45 нулевой потенциал, который открывает по запрещающему входу элементы группы запрета 44, разрешая прохождение управляющих сигналов 56 на первый коммутатор 42 связей, 57 - на второй коммутатора 43 связей, 58 - на первый коммутатор 42 связей, На 21 коммутаторе ввода-вывода будет., -. осуществлена следующая коммутация. Код 10 на входах 56, 58 обеспечивает соединение входа 17 и выхода 18 коммутатора ввода-вывода, что показано на фиг.7 а, Код 10 навходе 57 и выходе четвертого 45 элемента Иобеспечивает соединение входа 17 и выхода20 коммутатора ввода-вывода (фиг.7,б).Рассмотрим...

Номер патента: 1755401

Опубликовано: 15.08.1992

Автор: Быков

МПК: H05K 13/00

Метки: выводов, радиоэлементов, формовки

...подпружиненных рычагов 6 и 7 с формующимиканавками 8 и 9 для разведения двух выводов по наклонным поверхностям копира 3.Канавки 5 и 9 выполнены скругленными,чтобы при формовании выводы не были повреждены. Рассекатель закреплен на по- Идвижной каретке 10, Пуансон 11 имеет Ь .формующие поверхности.и режущие кромки С)12, расположенные под углом разведения авыводов, и обеспечивает формовку и обрез- ,ку выводов со стабильными установочными Фразмерами. Матрица 1 имеет режущие фкромки 13, ориентированные напротив ре жущих кройок 12 пуансона, и паз 14 дляустановки радиоэлемента 15, Движение копира, пуансонов й каретки с рассекателемосущктолявтся с помощйо привода (нв показан),Устройзом ство работает следующим обраФормуемый радиозлемент 15...

Номер патента: 1756893

Опубликовано: 23.08.1992

Авторы: Литвиненко, Мощицкий, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/18, H05K 10/00

Метки: блоков, резервируемых, реконфигурации

...иранее отказавших блоков. Н-входы этого же счетчика; исключает воэДопустим,отказал первый блок 1,тогда можность дальнейшего-изменения его сорез первый 17 - третий 19 элементы ИЛИ, 50 - четвертого 35 элементов Й соответственпоступят на соответствующие входы мажо- но, С этого момента устройство становится ритарных элементов 24-27 (фиг.1), выходы которых через коммутаторы 28-31 подклю"бессильным" против отказов схем сравнения типов константного йуля на выходе тех чены к прямым Ч-входам счетчиков 13 - 16 из них, которые контролируют выходы еще Однако, более двух единиц появится на вы исправных резервируемых блоков (в данходах толькО первого мажоритарного эле-ном случае это схемы 10, 11 и 12 сравнения). мента 24 (на всех трех...

Номер патента: 1757135

Опубликовано: 23.08.1992

Авторы: Ольховнев, Стрелов, Федоров

МПК: H05K 3/30

Метки: кареткой, отверстия, перемещаемой, поиска, центра

...1позволит повысить надежность работы ав- излучения йоверхности соответствуащейтоматов, исключить необходимость ручной . площадки приемной части фотоприемникадоустановки элементов, снизить при этом2,1757135 7 8Указанные площадки ориентированы пропорционального управления приводов таким образом, что две из них расположены 12 и 13 будет происходить до тех пор, пока не будут одинаково по площади облучены по оси Х симметрично оси У, а две других расположены по оси У симметрично оси Х, источником 1 излучения через монтажное В связи с этим впервый дифференци отверстие всечетыре площадки приемной альный усилитель 9 с двух соответствуощих - . части фотоп риемнйка 2, что соответствует двух"другихпредварительных усилителей 5:;. телей 3-6 сигнала,...

Номер патента: 1757136

Опубликовано: 23.08.1992

Авторы: Егиазаров, Еременко, Казаков, Федотов

МПК: H05K 7/02

Метки: электромонтажное

...параллельно друг другу и системь 1, -Электроника, 1985, М 2, с.51,53,; .перпендикулярно относительно коммутациАвторское свидетельство СССР": .:.ойного элемента. На функциональных узлахМ 1262750; кл. Н 05 К 5/00, 1984." .". -размещенырозетки разъема сосквознымиПатент США 1 ч. 3660726, -:. гнездами. Коммутационный элемент, снабкл, Н 05 К 1/14, 1972. ::, ;- :.:. женный продольными параллельными про- (54) ЭЛЕКтРОМОНтджНОЕ уетРОйетВО водниками, расположен в розетках разъема,3 ил.1757136 3 4могут бытьустановлены влюбом месте пе- платы исовмещенной с ней прорези, выполчатной платы, ка которойвыйолненоотвер- ненной в электрическом соединителе 3 - стив; соосное с отверстйеМ, выполненнйм в разъеме, установленном на плате 1....

Номер патента: 1757137

Опубликовано: 23.08.1992

Авторы: Олетин, Черняев, Шибаев

МПК: H05K 13/00

Метки: изменения, оптического, оси, положения, прибора

...параллельны. 10: .,. 1 . 11 1 1Верхние кбнцы винтов"Шарнйрно с по- мощью пальцев 21, расположенных вгори-гдеа - заданныйугол поворота оси прибозонтальной плоскости, соединены с . равгорйзонтальнойиливертикальнойплоплатформой 22 для установки оптического скости;прибора, Платформа 22 имеет приЛивы, в 15Я 1, Я 2-шаги резьбы соответствующих одном из которых выполнено отверстие, а в передачвинт - гайка;другом - продольный йаз, в которые входят: .:1, 1 г - передаточные отношейия прйвосоответствующие. пальцы 21. Валы червя- :; дов соответствующих винтовых передач; ков снабжены ручкамй 23 и 24. Неподвиж-.,- расстояние между осямй передач йое"основанйе: выставляется;в 20 винт - гайка;горизонтальйой плбсхости с помбКью регу-; Й - число оборотов...

Номер патента: 1757138

Опубликовано: 23.08.1992

Авторы: Беседин, Долинко

МПК: H05K 13/00, H05K 13/04

Метки: выводов, многовыводных, ориентации, печатные, платы, преимущественно, радиоэлементов, установке

...устройство, общий мент вместе с гребенкой устанавливают навид; на фиг.2 - разрез А-А на фиг,1; на фиг.З 10 печатную "плату так, чтобы концы выводов 6 - разрез Б-Б на фиг,1; на фиг,4-,-ориентация вошли в отверстия"платы,.-послечего удаля-"выводов радиоэлемента.; ";. :,:. ";:.:;" -,. юттребенку; выдвигая ее из-под радиоэлеУстройстводля ориентации вьводОвмента, при этом выводы радиоэлементовмноговыводных радиозлементов содержит проходят сквозьпазы 2 гребенкй 1.гребенку 1, выполненную ввиде пластиныс 15параллельно расположеннымипазами 2 :Ф орм"ул а "и 3 об р ет"ени"я между зубьями 3, Гребенка выполнена с за-Устройство для ориентации выводов ходными элементами для каждото извыво- многовыводных радиоэлементов преимудовобразованными...

Номер патента: 1758300

Опубликовано: 30.08.1992

Авторы: Лозовый, Садовый, Собиль

МПК: F15B 5/00, H05K 7/06

Метки: соединение

...2 резьбовых 7 и цилиндрических 8 отверстиях и образующие винтовые пары с резьбовыми отверстиями 9, выполненными в днищах трапецеидальных впадин 10,11, выполненных в корпусе 1, при этом продольные геометрические оси пары выступ 5 - впадина 10 и пары выступ 6 - впадина 11 расположены перпендикулярно друг другу, На корпусе 1 закреплена печатная плата 12 с разьемом 13, ответная часть 14 которого установлена на субблоке 3,При установке в корпусе 1 субблока 3 последний перемещают внутрь корпуса, при этом выступы 5,6 панели 2, входя во взаимодействие со стенками впадин соответственно 10,11 корпуса 1, ориентируютсубблок 3 и контактные элементы ответнойчасти 14 разъема относительно контактныхэлементов его основной части (разъем 13) в5 двух...

Номер патента: 1758608

Опубликовано: 30.08.1992

Авторы: Красевич, Селина

МПК: G01R 31/16, H05K 1/18

Метки: свойств, электрических

...причем корпус выполнен в виде,крышек с полостями по форме исследуемого изделия, а электроды - в виде токопроводящих сеток, Полости между крышками и оболочками соединены систочником сжатого газа.На фиг.1 показано устройство, общий вид, на фиг,2 - то же поперечный разрез,Устройство для измерения электрических свойств изоляции пластинчатых электронагревателей в виде проволочного нагревателя заключенногов диэлектрик сложной конфигурации,содержит эластичные оболочки 1 и 2герметично закрепленные по периметру корпуса, образованного крышками 3 и ч. близкими по форме проверяемому иэделию. В полости между оболочкой 1 и внутренней крышкой 3,оболочкой 2 и внешней крышкой ч подается сжатый газ через штуцера 5при проведении испытаний,Устройство...

Номер патента: 1758916

Опубликовано: 30.08.1992

Автор: Карпенко

МПК: H05K 1/00, H05K 1/11

Метки: печатных, плат

...что при таких размерах зазора срабатывает датчик 7 при возникновении коронного разряда между торцами электродов 5, 6.В цепи разрядника 4 установлен замкнутый контактор 8, срабатывающий от датчика 7,Контроль печатных плат по данному способу осуществляют следующим образом.Печатную плату 9 укладывают на контрольный стол и зонды 2. 3 по заданной программе перемещают по плате 9, устанавливая на концы печатных дорожек 10-12, При установке зондов 2, 3 на исправные дорожки 10, 11 весь ток от контрольноизмерительного устройства проходит через эти дорожки и прибор фиксирует качественную продукцию, При установке зондов 2, 3 на разорванную дорожку 12 между зондами 2, 3 образуется два параллельных зазора - один на дорожке 12, другой - в...

Номер патента: 1758917

Опубликовано: 30.08.1992

Авторы: Грицай, Пчелкин, Федоров

МПК: H05K 5/06, H05K 7/00

Метки: аппаратов, защищенности, повышенной, шкаф, электрических

...на коробчатом стояке, а другой выполнен с возможностью его зацепления к выступу прилива. Коробчатый стояк со стороны, противоположной боковой стенке, может б"ь снабжен Т-образным продольным пазом, а элементы крепления выполнены в виде болта, головка которого соответствует по размеру ширине Т-образного паза и установлена в нем, при этом на свободном резьбовом конце болта закреплена лонтажная стойка. Кроме того, коробчатый стояк может быть выполнен из жесткой пластмассы, например, на основе полининилхлорида, что снижает металлоемкость каркаса,На фиг, 1 изображен предлагаемый шкаф для установки в нем электротехнической, радиоэлектронной и приборной аппаратуры; на фиг, 2 - шкаф со стороны петли с закрепленной к стояку горизонтальной...

Номер патента: 1758918

Опубликовано: 30.08.1992

Авторы: Плотникова, Прохоров, Яшин

МПК: H05K 7/00

Метки: высокочастотный, интегральный, модуль, объемный

...высоко- и низкочастотной коммутации, выводы вйсоко- и низкочастотных сигналов, соединенные с, пленочными элементами,корпус выполнены в виде соединенных цилиндрической части и части в виде усеченного конуса, на меньшем основаниикоторого выполнено цилиндрическое углубление, а пакет выполнен конусообразныМ и составлен из набора узлов, выполненных в виде полых цилиндрических пальцеобразных сопряженных по скользящей посадке оправок, на которьх с помощью наружных кольцевых фиксаторов закреплены с натяжением гибкие диэлектрические платы, причем наружный кольцевой фиксатор каждого узла сопряжен по диаметру с внутренней оправкой соседнего узла большего диаметра, и при этом наружный кольцевой фиксатор наибольшего диаметра сопряжен с...

Номер патента: 1758919

Опубликовано: 30.08.1992

Авторы: Бердяев, Кузнецов, Кукушкин, Щеткин

МПК: H05K 7/00, H05K 9/00

Метки: каркас

...радиоэлектронное устройство может быть закреплено винтами 12 на штанге 13.Благодаря выполнению каркаса из электразкранирующего материала излучение трансформатора 10 не сказывается на работе блока 11, что в целом достигается за счет На фиг, 1 изображен общий вид каркаса; на фиг. 2 - каркас с закрепленными на нем элементами радиоэлектронного устройства. но для радиоержит несущие из двух составри этом пластиоснования ичасть 4 выпалей 5, б 1:образ- ежду собой по Каркас преимуществен электронной аппаратуры сод пластины 1,2 и выполненное ных частей 3,4 основание, и на 1 и составная часть 3 соответственно пластина 2 и нены в виде цельных детал ной формы и соединены м Изобри может бвании неранкой апЦельности исчет уменментов...

Номер патента: 1758920

Опубликовано: 30.08.1992

Автор: Тележников

МПК: H05K 7/06

Метки: кабеля, крепления, плоского

...1 листового материала с отверстиями для винтов (фиг. 1 и 2), Плоский кабель на участке крепления может быть выполнен изогнутым не только вдоль своей продольной оси 4, но и дополнительно вдоль линий 6 и 7, расположенных под углом к оси 4. При этом крепежный элемент 3 содержит пазы 8 и полки 9, охватывающие плоский кабель в местах изгиба (фиг. 3-5).П р и м е р. Узел крепления применяют в радиоэлектронной аппаратуре, электро- монтаж которой выполнен с использованием плоского кабеля,Плоский кабель в месте его крепления изгибают, складывая вдоль продольной оси, и располагают между основанием и крепежным элементом 3. После этого элемент 3 закрепляют на основании, например, с помощью винтов 5 (фиг, 1 и 2). Плоский кабель, дополнительно...

Номер патента: 1758921

Опубликовано: 30.08.1992

Автор: Мартиросов

МПК: H02G 3/08, H05K 7/12

Метки: коробка, соединительная

...фиг.1.Устройство включает корпус 1 с крышкой 2, в которои размещена колодка 3 с контактными элементами 4. В крышке 2 и колодке 3 выполнены соосные отверстия 5. Корпус 1 и колодка 3 через отверстия 5 соединяются между собой посредством винта б, который,подпружинен упругой шайбой 7. Конец винта б снабжен фиксатором 8, который размещен в отверстии 9, выполненном п донной части корпуса 1 соосцо отверстиям 5, Корпус 1 выполнен с боковыии отверстиями 10 для проводов, В крышке 2 выполнены отверстия 11 под вилку штепселя.Устройством пользуются следующим образом.Предварительно корпус 1 2 собраны с помощью винта б, Че ые(51)5 Н 05 К 7/12, Н 02 6 3/08 отверстия 10 в корпус 1 вводятся провода и подсоединяются к контактным элементам 4, После этого...

Номер патента: 1758922

Опубликовано: 30.08.1992

Авторы: Зарубкин, Соловьев

МПК: B60R 1/06, H05K 11/02

Метки: видеосистема, средства, транспортного

...приводом поворота 4 телекамеры 1, который управляется через командное устройство 5. с помощью сигналов, поступающих от датчиков 6, установленных на органах управления транспортного средства. 1 ил. Выход телекамеры 1 соединен с входом видеол 1 онитора 2. а вход управления привода поворота 4, механически связанного с телекамерой 1, соединен с выходом командного устройства 5, входы которого соединены с датчиками 6.В рабочем состоянии ток от источника питания 3 поступает на телекамеру 1, видеомонитор 2 и командное устройство 5. Командное устройство 5 преобразует информацию о положении органов маневрирования, поступающую с датчиков 6, например, информацию об угле поворота рулевого колеса с датчика 6, связанного с рулевым колесом, в команду...

Номер патента: 1758923

Опубликовано: 30.08.1992

Автор: Ванагс

МПК: H05K 13/00

Метки: выводами, однонаправленными, радиоэлементов

...12 перемещают посредством транспортера 73 о зону захвата цангооого зажима 11. Далее срабатывает пнеомоприоод 10 цангооого зажима и при перемещении штока 18 подпружиненная отулка 16 своим выступом 15, контактируя по пути с упорным кольцом 14, раскрывает цангу 17, а торцовая поверхность цанги 17 откидывает расположенную на осях 21 сборную матрицу 4, Обратный ход чанги 17 осуществляет пружина 20. При этом подпружиненная втулка 16 зажимает цангу вместе 10 15 с ориентированным радиоэлементом 12 относительно формовочных рамок, а откидная сборная матрица 4 с помощью пружины 22 возвращается о исходное рабочее положение до соприкосновения с опорной крышкой 13. Далее сигнал подается о устройство спуска 43 тяг 41, где срабатывает...

Номер патента: 1758924

Опубликовано: 30.08.1992

Автор: Ефанов

МПК: H05K 13/02, H05K 13/04

Метки: выводов, обрезки, печатной, плате, подгибки, радиоэлементов, установленных

...штоку вертикального пневмоцилиндра б.Узел формовки состоит из двух половин, закрепленных на наковальне 10 с помощью винтов и шпонки 13, На основаниях 14 закреплены регулируемые неподвижные ножи 15, а на наклонной плоскости закреплены планки 16, при этом образуется направляющий паз, состоящий из основания 14, планки 16 и торцовой части другой половины блока, по которому перемещаются подвижные ножи 12, Неподвижные ножи выполнены Г-образной формы, а угол заточки их режущей кромки выполнен равным углу наклона подвижных ножей,Устройство работает следующим обраЗом.При срабатывании вертикального пневмоцилиндра 6 блок инструмента, закрепленный на наковальне 10, поднимается к плате, выводы радиоэлементов попадают в образован .ый ножами 12 и 15...

Номер патента: 1760662

Опубликовано: 07.09.1992

Авторы: Иоффе, Массало

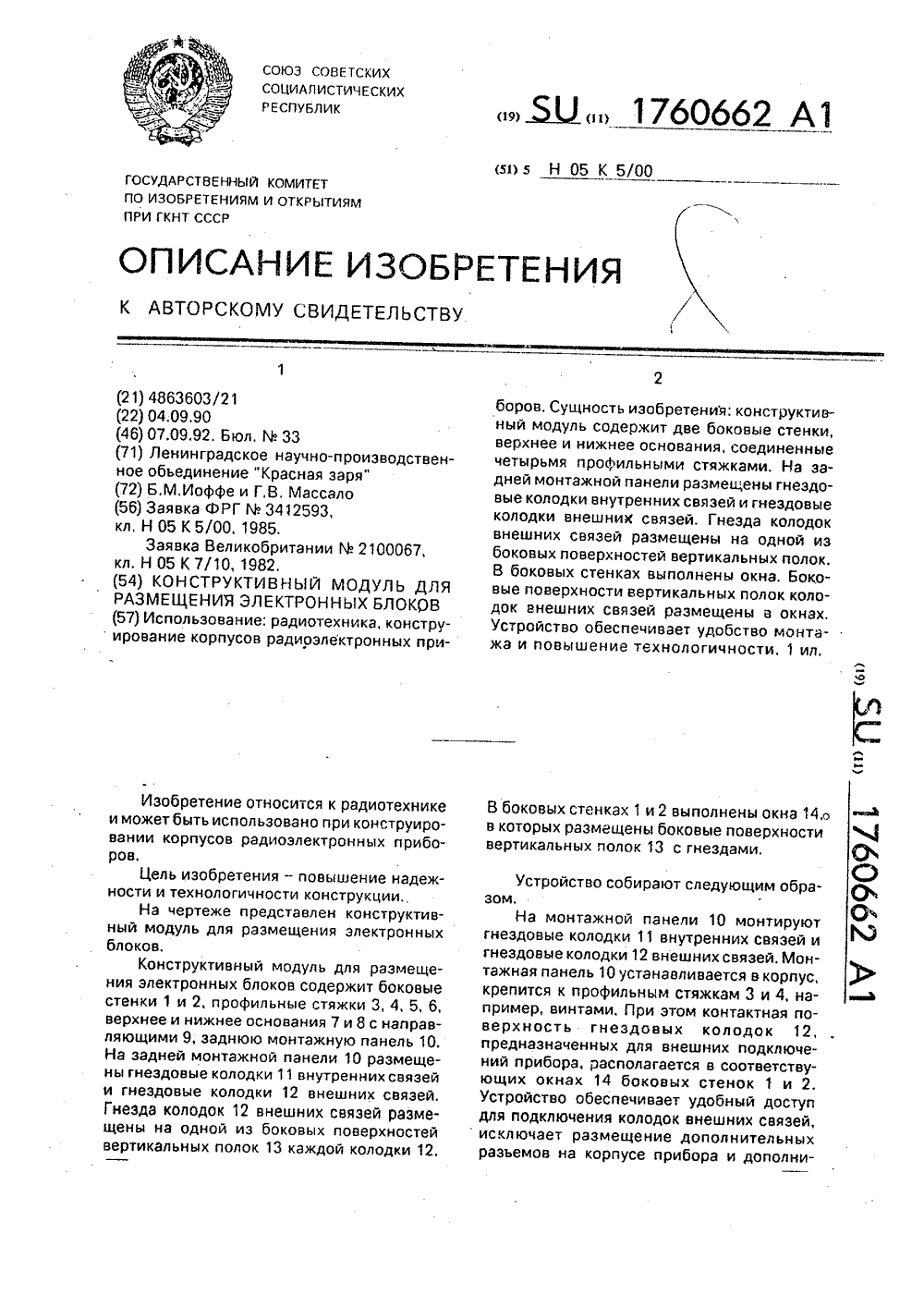

МПК: H05K 5/00

Метки: блоков, конструктивный, модуль, размещения, электронных

...колодки внешних связей, Гнезда колодок внешних связей размещены на одной из боковых поверхностей вертикальных полок. В боковых стенках выполнены окна. Боковые поверхности вертикальных полок колодок внешних связей размещены в окнах. Устройство обеспечивает удобство монтажа и повышение технологичности. 1 ил. В боковых сенка 1 и 2 ыоле окна 14.о в которых размещены боковые поверхности вертикальных полок 13 с гнездами,Устройство собирают следующим образом,На монтажной панели 10 монтируютгнездовые колодки 11 внутренних связей и гнездовые колодки 12 внешних связей. Монтажная панель 10 устанавливается в корпус, крепится к профильным стяжкам 3 и 4, например, винтами. При этом контактная поверхность гнездовых колодок 12, предназначенных для...

Номер патента: 1760663

Опубликовано: 07.09.1992

Авторы: Быков, Лебедев, Шатунов

МПК: H05K 7/02

Метки: блоков, выдвижных, переходное, радиоаппаратуры

...контролируемой ячейке или блоке, Ползуны 1518 жестко закреплены на плате 12 и свободно перемещаются по направляющим 3, 4; Кулисный механизм 19 соединен с платой 12 через свободно закрепленный штифт 20, а геометрические центры шарнирного соединения планок кулисного механизма 19 расположены на окружности радиусом В, центр которого находится в геометрическом центре платы 12. Такое расположение шарниров кулисного механизма 19 позволяет сохранить симметричное положение платы 12 относительно нижней и верхней направляющих 1 и 2 при их перемещении вдоль оси подъемного вала 8 при изменении расстояния Н. Величина В может быть любой и определяется исходя из габаритов устройства.Устройство работает следующим образом.Проводят установку контролируемой...

Номер патента: 1760664

Опубликовано: 07.09.1992

Авторы: Борзов, Касеко, Русакова, Селицкий

МПК: H01G 13/00, H05K 13/00

Метки: дозированной, заливки, компаундом

...порциями поступает в заливочные 0664 4Формы 3, размещенные в кассе 1 х 2,расположенных на столе 5 механизмаперемещения, кассет 2. Для производительной заливки большего количества Форм 3 кассеты 2 с помощью стола5 и механизма 4 перемещают в двухвзаимно перпендикулярных (продоль-,ном и поперечном) направлениях. Изаполненные, компаундом заливочныеФормы 3 устанавливают корпуса конденсаторов и осуществляют, их герме"тизацию по принятой в конденсаторостроении технологии. При этом при.15 придании движений плунжерам 21 вращательное движение с приводного ме-.ханизма 8 поступает на вал 32 приводного узла 7 дозатора 6 и через/коническую передачу на вал 29 с зуб чатым колесом 33 и через зубчатые.колеса 34 и 35 сообщается втулкам 6и штокам...

Номер патента: 1760665

Опубликовано: 07.09.1992

Автор: Петриченко

МПК: H05K 13/00

Метки: выводов, радиоэлементов, рихтовки

...достигается за счет того, что каждая из нижних пластин 12.15 гребенки подпружинена относительноверхних пластин 10 и 11, что позволяет рихтовать сильно изогнутые выводы. 3 ил. Кассета 7 с радиоэлементами 8 по направляющим 6 подается в устройство для рихтовки (фиг.2). После подачи кассеты 7 происходит синхронное встре чное движение гребенок 1,2 по направ ляющим 3,4. Вначале рихтовку выводов 9 начинают, пластины 12,13, . Попав в зону захвата Ч"образных пазов 17, вывОды 9 скользят по их направляющим граням, приближаясь к центру пазов 17. В момент, когда выгоды 9 занимают расчетное положение, пластины 12, 13 доходят до упоров 19 и останавливаются, хотя гребенки 1,2 продолжает движение, Происходит рихтовка нижних, менее деформированных...

Номер патента: 1760666

Опубликовано: 07.09.1992

Авторы: Емелин, Кириллов, Краснобородько

МПК: G01F 11/04, H05K 13/04

Метки: дозирующая, игла

...с наклоном к горизонтали, на конце выходного отверстия иглы выполнены два среза, один из которых горизонтальный, а другой выполнен под углом,д относительно горизонтального среза и определяется соотношением 85 Р65 О,Выполнение срезов на конце выходного отверстия иглы позволило устанавливать иглу непосредственно на поверхности ПП и производить образование капли также непосредственно на ПП между двумя боковыми поверхностями профильного отверстия, исключая возможность ее растекания, что обеспечивает высокое качество каплеобразования,На фиг. 1 показано дозирующее устройство с дозирующей иглой; на фиг. 2 - дозирующая игла в увеличенном масштабе); на фиг. 3 представлен момент установки дозирующей иглы на печатную плату и...

Номер патента: 1762321

Опубликовано: 15.09.1992

Автор: Балашов

МПК: G12B 15/00, H05K 7/20

Метки: измерительных, охлаждения, приборов

...содержит регулируемый вентиль 33, связанный трубопроводом 34 с разъемом 10 блока 9 измерительных приборов и трубопроводом 35 со стационарной линией циркуляции теплоносителя - канализацией. На выходе конденсатора 18 замкнутого контура холодильной системы включен вентилятор 36, Кроме того, бак 1 теплоносителясодержит вентиль 37 для слива отстоя.510 15 20 25 30 35 40 45 50 55 Предложенное устройство для охлаждения измерительных приборов может работать на нескольких режимах.1. Режим замкнутого контура теплоносителя. Вентили 7 и 13 открыты, а вентили 25, 28, 29, 30 и 33 закрыты, Наличие теплоносителя 2 внутри бака 1 контролируется уровнемером 24. Насос 3 включен. Теплоноситель 2 по трубопроводу 4 поступает на вход насоса 3, с выхода насоса...
