H05K — Печатные схемы; корпусы или детали электрических приборов; изготовление блоков элементов электрической аппаратуры

Номер патента: 293313

Опубликовано: 25.06.1978

Авторы: Маслов, Пенин

МПК: H05K 5/02

Метки: ручка

...свойств, корпус выполнен полым, торцовая часть его выполнена со штырями, входящими в отверстия Фланца втулки, кольцевой проточкой и пазами, расположенными вдоль образующей внутренней стенки корпуса и делящими ее на лепестки, снабженные приливами, взаимодействую- шими с наружной проточкой втулки. Изобретение может найти применен радиоэлектронной промьщленносИзвестна ручка управления, состоящая иэ пластмассового корпуса и меаллической втулки со стопорными винтамнцелью упрощения изготовления:ыения эксплуатационных свойств в предлагаемом устройстве корпус выполнен полью, торцовая часть его выполнена со штырями, входящими в отверстия Фланца втулки, кольцевой проточкой и пазами, расположенными вцоль образующей внутренней стенки корпуса и...

Номер патента: 613533

Опубликовано: 30.06.1978

Авторы: Береснев, Дударев, Петухов, Сергеев, Сошников

МПК: H05K 13/06

Метки: жгутов, монтажа, шаблон, электрических

...дополнительной плитой, размещенной между опорной рамой и плитой с отверстиями, причем обе плиты установлены с возможностью поворота относительно одной из сторон опорной рамы.На фиг. 1 изображено положение шаблона при установке сменных штырей для получешгя необходимой геометрической конфигурации при монтаже электрическОГО жГута; на фпг. 2 изображен Общий вид шаблона, на котором производится монтаж электрического жгута.Конструкция шаблона состоит из верхней плиты 1, на которой в узлах координатной сетки с отверстиями 2 с шагом пг расположено гг цилиндрических отверстий 3. Верхняя плита 1 через шарнир 4 соединена с фиксирующей плитой 5 такого же размера, как и верхняя плита 1. Фиксирующая плита 5 через шарнир 6 соединена с опорной рамой...

Номер патента: 614560

Опубликовано: 05.07.1978

Авторы: Горюнов, Гумен, Калининская, Степанов

МПК: H05K 7/00

Метки: аппаратуры, радиоэлектронной, шасси

...соединенные с направляющими .1нх фиксации 121,. кронштейны 3, на которых закреплены монтажОднако и эта конструкция шасси не обеспе- ные платы 4 и элемент 5 их фиксации. Напраачивает высокой надежности работы в условиях лявщие 1 снабжены упорными планками б смеханических воздействий. вырезами У и замками 8, а со стороны лице, Цель изобретения - повышение надежнос- И вой панели 2 в них Выполнен паз 9, Элемент Ьформула изобретения юг. 2 СостааТекРеА О Терна 99 ев Н. Ьаннкоааааааа Корректор С.ПОАннсное Реажтор И. Гокфнюьхзаказ з 7 ЗИЗЦЯИИПИ Госуаа Мне нстров СССРраттайаб., А. 45ттегивчщвиаа л рстаенного комнтета СонетАаааа нзебретеннй и откескаа, Ж-ЗЬ, Раувсканкйаееаеа еф Умемыаьм 1 ЗОЗЬ, Мнлмал ППП фиксации выполнен в виде упругой...

Номер патента: 614561

Опубликовано: 05.07.1978

Авторы: Жлабис, Змеяускас, Попроцкий

МПК: H05K 13/04

Метки: изоляционную, контактных, плату, установки, штырей

...рабочего хода устройства; на фиг. 2 - то же, в конце рабочего хода,Устройство для установки контактных шты-рей на изоляционную плату содержит основание. ео съемником 2, снабженным фиксирую щнмн выступамн 3 для нзляцнонной платы 4,и расположенную иад основаниемплнту-нуаисон 5 е выступами 6 с возможностью ее поступательного перемещения, закрепленные в оса новании держатели 7, в которых размещеныконтактные штыри 8 с возможностью механического взаимодействия каждого нз ннх с изоляционной платой 4 и с плитой-пуансоном 5при ее перемещении.Работа устройства осущестщим образом,Перед началом рабочего хода очереднойнабор штырей устакавливается в отверстия 9держателей 7. Изоляционная плата 4, установленная ка сьемкккс 2, зафкксзроааиа при по 3 мощи...

Номер патента: 614562

Опубликовано: 05.07.1978

Авторы: Лукьяненков, Соколов

МПК: H01B 13/012, H02G 1/06, H05K 13/06 ...

Метки: жгутов, монтажа, приборных

...которые связаны между собой стяж-,лрвизводительностью; . ными виитамн 1 1, 2, Такое соединение регули.Цель. изобретения - повышение пуоиэводн- . рует. ширину устройства. На угольниках 7 - 1 Отельвюи работы. закреплены. гребенки 13, 14 со вставками 15,Этодостигается тем, что предлагаемое уст., 16 и кассеты 1 - 20, Ряды отверстий в уголь.ройство для монтажа прнборных жгутов, со- никах 7 - Ю позволяют регулировать положедержащее направляющие с пазами, с размещен- ние гребеиок 13, 14 и кассет 17 - 20 в устройстными на иих распределительными планками с ве.фиксаторами, установленными с воэможностью . Ка стенках 1, 2 установлены напрааляюциеперемещения, и:координатной сеткой, вцнолнен 24, 22 с вазами, на которых закрспле ы распремой на...

Номер патента: 615615

Опубликовано: 15.07.1978

Авторы: Бугаец, Земцов, Сулимов, Телегин

МПК: H05K 7/00

Метки: наборное, субблоков, установки, шасси

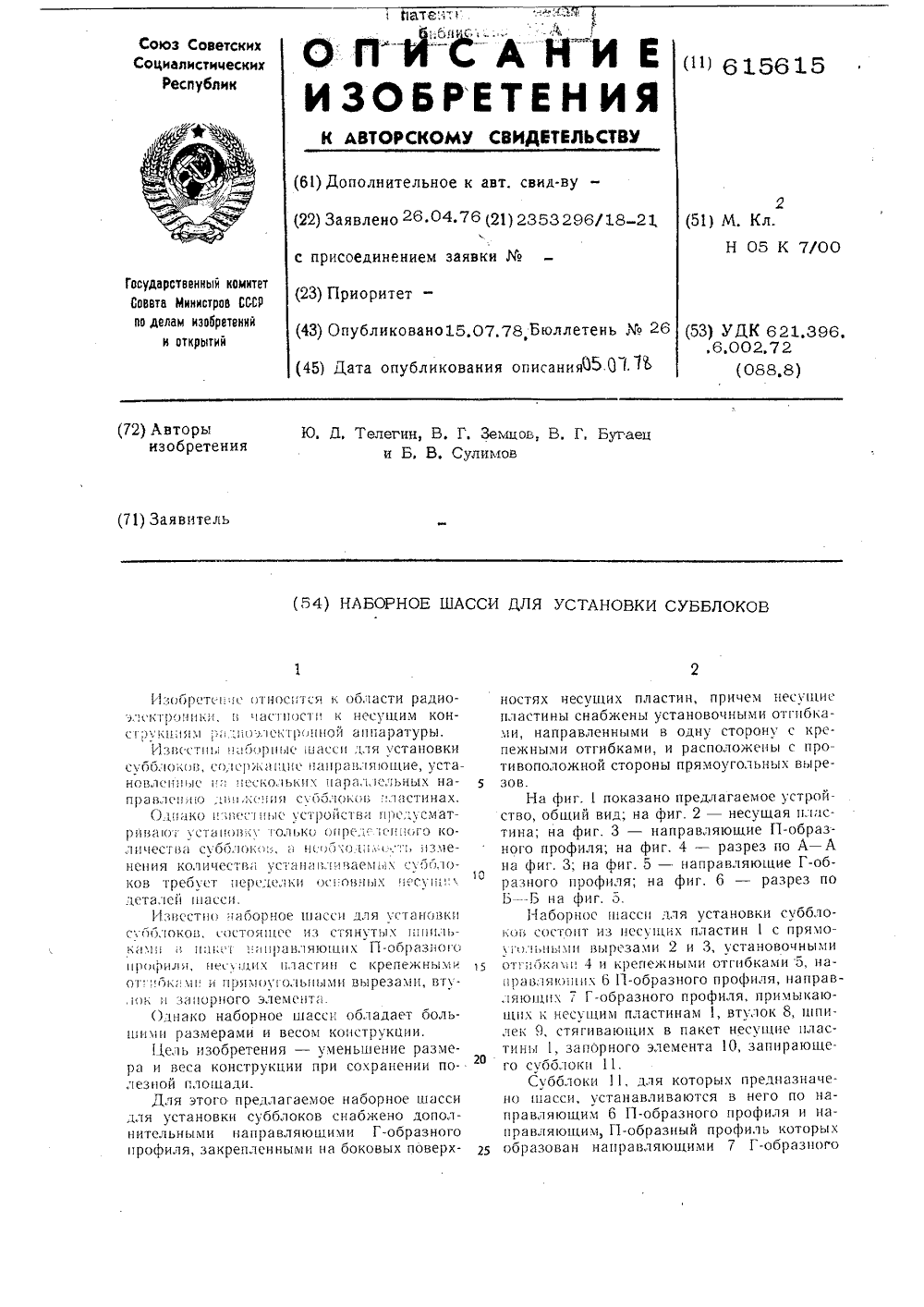

...стороны прямоугольных вырезов.На фиг. 1 показано предлагаемое устройство, общий вид; на фиг. 2 - несущая пластина; на фиг. 3 - направляющие П-образного профиля; на фиг. 4 - разрез по А - А на фиг. 3; на фиг. 5 - направляющие Г-образного профиля; на фиг. б - разрез по Б - -Б на фиг. 5.Наборное шасси для установки субблоков состоит из несущих пластин 1 с прямо глы(ыми вырезами 2 и 3, установочными Отг 11(эк;1)111 4 и крепежнымп Отгибками 5, на;1 равпяюцИх б П-образного профиля, направ,1 яю(ццх 7 Г-образного профиля, примыкающих к несущим пластинам 1, втулок 8, шпилек с), стягивающих в пакет несущие пластины 1, запорного элемента 10, запирающего субблоки 11,Субблоки 11, для которых предназначе 1 н) шасси, устанавливаются в него...

Номер патента: 615616

Опубликовано: 15.07.1978

Авторы: Бабий, Батлук, Харин

МПК: H05K 7/14

Метки: внутри, контейнера, крепления, приборов, цилиндрического

...под штифт,размещен палец поддлина овального отведу пальцем и штифтношением На чертеже изображено предлагаемое устройство, общий вид.Устройство содержит кронштейн 1, ушко 2 прибора, штифт 3 на ушке прибора, палец 4, прибор 5, овальное отверстие 6 на кронштейне, прибор 7, крепежные элементы 8 и пазы 9 на кронштейне.Устройство работает следующим образом.Имеющееся отверстие на ушке 2 прибора 5 входит в соединение с пальцем 4 на кронштейне 1, а штифт 3 на ушке прибора 7 - с овальным отверстием 6 на кронштейне 1, При развороте приборов один к другому относительно мест полученного соединения на угол ушки приборов входят в пазы 9 на кронштейне 1, а другие ушки приборов совпадают с отверстием на кронштейне, где устанавливаются...

Номер патента: 615617

Опубликовано: 15.07.1978

Автор: Муравьев

МПК: H05K 7/20

Метки: аппаратуры, охлаждения, ридиоэлектронной

...запорный элемент 5.В магистраль 6 охлаждения радиоэлектронной аппаратуры 7 включены дроссель 8 и приводная заслонка 9, В магистраль 10 подачи воздуха к негерметичному отсеку 1 последовательно включены дроссель 11 и дополнительная замкнутая емкость 2, с раз мещенным в ней клапаном 13 сброса, пнев5617 Форщла изобретения Редактор Т. ЯноваЗаказ 3925/46 ЫНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 1 3035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 463м 51 т 111 ески связанным магистралью 14 а- датчиком 15 давления герметичного оте ка 2, в которсо 1 установлен клапан 16 сброса, подо,111 н нныи к задатчику 15 и окружа 1 о 1 цей 1) СДЕ.Усгройство работает следу 1 ошим...

Номер патента: 615618

Опубликовано: 15.07.1978

Автор: Муравьев

МПК: H05K 7/20

Метки: аппаратуры, охлаждения, радиоэлектронной

...радиатор 5, турбину 6, радиатор 7 с полостью, охватывающей участок магистрали 2 подачи воздуха между турбиной 6 и отсеком 8 с радиоэлектронной аппаратурой, причем выход полости радиатора 7 сообщается с атмосферой непосредственно, а вход - через последовательно включенные воздухо-воздушный радиатор 5, вентилятор 9 и регулирующий элемент 10, электри 2 о чески связанный через программный элемент11 с датчиком 12 температуры охлаждаемой аппаратуры. Устройство работает следующим образом.25615618 Формула изобретения Составитель Н. Блинкехред О. Луговая ираж 992 аКорректор П. МакаревицПодписное едактор Т. Янова аказ 3925/46 истров СССР ета М открыт я наб. Государственпо делам3035, Москва ал ППП Па го комитета Совзобретеиий иЖ, Раушскаент, г....

Номер патента: 616718

Опубликовано: 25.07.1978

Авторы: Драгунов, Лудри

МПК: H05K 7/12

Метки: крепления, пакета, печатных, плат

...труб- равные нати без элетх рбйство имее ко тако и 1, выполнены отверстияужному диаметру опорнойента 3,недо- ения,высок изобре н ость креповышенне ежно репления. Дляашем распорнтми элемента этого в устронстве, ую эластичную трубкуми и зам ковы й злеты выполнены в виер Эластичная трие 5 плат 4 та од ся в отве ы размесмежду упормент,е кол чтобы плапромежуткантами 2. орные злеме евых выступ тились на опоре в внутренними элем в, размещенных на Изве ния пак распори элемент стержня трубки Одна статочно ЦельК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ внутреннейраспорнойразмец енияностью взакового злеНа чертустройствоУстройс616718 Заказ 4079/492 Подписное ЦНИИ фили г, У Замковый элемент 3, введенный внутрь эластичной трубки 1, раздвигает элементы 2,...

Номер патента: 616719

Опубликовано: 25.07.1978

Авторы: Васильев, Виноградов, Коровкин

МПК: H05K 10/00

Метки: выбора, мажоритарного, сигналов

...обеспечивая йри этом избыточные пути для входных сигналов, что позволяет всей резервированной системе сохранять работоспособность при отказе одного любого элемента. Кроме того, подключение мажоритарных блоков и, соответственно, резервных каналов предыдущего и последующего резервированныхустройств к источнику питания неэависимо друг от друга , позволяет обеспечитьпереход от постоянного резервирования крезервированию замещением и возможностьконтроля исправности отдельных элементов резервированной системы,В предложенном варианте (см. фиг. 2)выполнения устройства для мажоритарного выбора сигналов при любом отказе одного любого элемента устройства ипи выходов предыдущего резервированного устройства 32 и входов последующего...

Номер патента: 496897

Опубликовано: 25.07.1978

Авторы: Осипов, Пеков, Семенов

МПК: H05K 3/34

Метки: монтажа, пайкой

...механизма4 и снабжена Электромагнитом 11 сФиксатором 12 положения штанги 8,Фиксатор 12 (см.фиг.2) соединен сякорем 13 электромагнита и при включении катушки 14 взаимодействует соштангфй. Цепь катушки 14 разрйваеткнопка 15, смонтированная в корпусе16, укрепленном на конце штанги 8.В корпусе 16 имеется посадочное отверстие, в которое устанавливаютсясъемные паяльные головки, отличающиеся одна от другой способами тепловыделения,г.1 показана головка для рных выводов микросхем р лектродами 17. Головка 6 подпружинена и ее положе е регулируется стопором опирается на кнопку 15 и амым управляет положением шги 8 с фиксацией в любом месте над основанием 2.При отключенном приводном механизме 4 и нажатом стопоре 18 паяльвав гсцтовка 6,гадводщтая...

Номер патента: 617870

Опубликовано: 30.07.1978

Авторы: Островский, Цветков, Шаповалов

МПК: H05K 5/00

Метки: блоков, каркас, радиоэлектронных

...факторов. Поставленная цель зО Каркас собран из унифицированных секций 1, изготовленных, например, из алюминиевого сплава. Каждая секция выполнена с Г-образной отбортовкой 2, связанной с ребрами жесткости 3. Для соединения секций между собой в полках отбортовки 2 на внутренней плоскости стыка выполнены полости 4 замков У-образной формы, заполняемые по всей длине припоем или металлическим клеем 5. Г-образные борта при соединении секций образуют дополнительные ребра жесткости, исключающие деформацию каркаса сверх допустимых пределов. Сечение этих ребер выбирается при изготовлении в зависимости от величины динамических нагрузок и перепада давлений внутри и снаружи каркаса,Прочность и надежная адгезия припоя или металлического...

Номер патента: 617871

Опубликовано: 30.07.1978

Авторы: Зальцведель, Рябовол, Тунин

МПК: H05K 5/06

Метки: взрывозащищенное, шахтное

...так, что входные отверстия кабельных вводов 3 совмещаются с отверстиями в оболочке 1. Кабельные вводы имеют уплотнители 9 и электрические зажимы 10, закрытые взрывонепроницаемой крышкой 11. Элементы отсеков 2 выполнены из пластмассы. Внутри оболочки 1, кроме отсеков 2, расположены искробсзопасные части схемы устройства.Искроопасное напряжение питания подается кабелем через кабельный ввод 3 одного из отсеков 2 на электрические зажимы 7, откуда оно поступает в часть 4 па преобразователь искроопасного напряжения в искробезопаснос. Последнее с проходных за617871 Фиг,1 Изд.565 Заказ 2075/2 Тираж 950 Подписнос Типография, пр. Сапунова, 2 3жимов 8 снимается для питания части электрической схемы устройства, находящейся в оболочке 1 вне...

Номер патента: 617872

Опубликовано: 30.07.1978

Авторы: Аверин, Анисимов, Ачельникова, Меркун

МПК: H05K 5/06

Метки: герметичный, корпус

...лотнительная прокладка установлена на Изобретение относится к области радиоэлектроники, в частности к корпусамдля размещения блоков и узлов радиоэлектронной аппаратуры,Известны герметичные корпуса, в которых уплотнение стыка сопрягасмых деталейпроизводится резиновой прокладкой, размещенной между канавкой, имеющейся наодной детали, и выступом на другой детали11, Однако такие корпуса сложны в изготовлении.Наиболее близким к изобретению является герметичный корпус, содержащий кожух,лицевую панель и размещенную между ними эластичную и уплотнительпую прокладку 2. Однако многократная разборка такого корпуса с сохранением герметичностиневозможна,Цель изобретения - обеспечение многократной разборки корпуса с сохранением 20герметичности. Это...

Номер патента: 617873

Опубликовано: 30.07.1978

Автор: Дунаев

МПК: H05K 5/06

Метки: герметизированный, проходного, радиоэлектронных, узел, устройствах, элемента

...надежности герметизации. Это достигается тем, что в теле корпуса устройства по периметру отверстия выполнена трапециевидная канавка, обращенная меньшим основанием трапеции в сторону проходного элемента и выполненная компаундом.Предлагаемый узел представлен па чертеже,Он содержит корпус 1 и прохо мент 2. В корпусе 1 выполнено отв в стенке которого имеется замо трапециевидной канавки 4. Отверс навка 4 заполнены компаундом 5,При возникновении усилии, стремящихся нарушить герметизацию проходного элемента (сместить компаунд 5 относительно стенок отверстия 3), возникает расклинивающее усилие, действующее на элементы замка и вызывающее повышение степени уплотнения а скошенных поверхностях канавки 4, что препятствует...

Номер патента: 618873

Опубликовано: 05.08.1978

Авторы: Бабаян, Зурабян, Хачатрян

МПК: H05K 3/34

Метки: выводов, лужения, радиальных, радиоэлементов

...ая высота облужения выводов,Цель изобретения - повышение качества нанесения припоя. Указанная цель достигается тем, что в устройстве для лужения радиальных выводов радиоэлементов, содержащем расположенный в ванне, заполняемой припоем, вращающийся барабан, на цилиндрической поверхности которого выполнена кольцевая канавка для выводов радиоэлементов, барабан снабжен щетками, а на его цилиндрической поверхности выполнены пазы для подачи припоя, сообщающиеся с кольцевой канавкой, причем щетки размещены между пазами в боковых стенках канавки.На фиг, 1 показан общий вид устройства; на фиг. 2 - вид сверху; на фиг. 3 - вид618873 Формула изобретения ЦНИИПИ Заказ 4277/48 Тираж 992 Филиал ППП Патент, г. Ужгород, ул Подписиоектная, 4 частично...

Номер патента: 618874

Опубликовано: 05.08.1978

Авторы: Егоров, Селивохин, Соловьев

МПК: H05K 5/06

Метки: герметичный, корпус

...охлаждают герметик 1.Недостаток этого корпуса - сложность изготовления и большие габариты нагревательного элемента.Наиболее близок к предлагаемому герметичный корпус, состоящий из основания, крышки и гермоуплотненияЯОднако этот корпус практически непригоден для ремонта после герметизации. 2 цилиндрическое основание азъемно соединяют по мень- резьбой 3. Между внутреню крышки и наружной пования по большому диамет. гермоуплотнение 4, предой анаэробный герметик. На хности основания большего ороны крышки 2 выполнена овании корпуса имеется порой размещают разъемы, и. Цилиндрическая поверх- корпуса. выступающая за. Составитель Н. БлинковаТехред О. Луговая Корректор А. Гриценко Тираж 992 Подписное Редактор Б. ФедотовЗаказ 4277/48 ЦНИИПИ...

Номер патента: 618875

Опубликовано: 05.08.1978

Автор: Фридман

МПК: H05K 10/00

Метки: резервированное, трехканальное

...подключены к выходам блоков контроля соседних каналов и резервируемого блока данного канала, а выход - к первому входу элемента ИЛИ, ко второму входу которого подключен выход мажоритарного элемента, управляющий вход которого соединен с выходом двухвходового элемента И.На чертеже приведена структурная схемаустройства36Устройство работает следующим образом.При отсутствии отказов в резервируемых блоках 1 выходы этих блоков через шины 7, 9 и 11 объединяются на мажоритарных элементах 3 каждого канала. Результирующий сигнал с выхода мажоритарного элемента через элемент ИЛИ 5 синфазно во всех каналах поступает на выходы устройства. Одна возможная ошибка исправляется в мажоритарном элементе 3. При этом блок контроля обеспечивает заданный...

Номер патента: 363433

Опубликовано: 05.08.1978

Авторы: Быстрова, Кириллова, Михайлова

МПК: H05K 1/02

Метки: беспористого, корундовых, подложек, покрытия

...оС в течение 10-15 мин, далее ее кристаллиэируют выдерживая в течение 1-2 ч1250-1300 оС ооцтаждая со скоростьео70 град/ч. Последующее охлаждение 25 до комнатной температуры производитсясо скоростью 30-50 град/ч. Толщина нанесенного слоя в зависимости от микрорельефа подложки может находиться впределах 10-60 мкм. Это не изменяетэлектрические свойства и теплопроводность подложек и оно достаточно для заппавпения пор и дпя выравнивания микрорельефа подложек. Дополнительной механической обработкой, если позволяет микрорельеф подложек, получают беспористыйслой толщиной 1-5 мкм.Рабочая температура покрытия составляет 1250 о С,Корундовьте подложки, имеющие послемеханической обработки перед глаэуроваФнием чистоту поверхности не ниже р 6и...

Номер патента: 620042

Опубликовано: 15.08.1978

Автор: Черепов

МПК: H05K 10/00

Метки: резервированное

...к соответствующим выходам блока управления, а.выходы элементов И подключены к соответствующим входам элемент ИЛИ.На чертеже показана блок схема резер- вированного устройства.Резервированное устройство содеркит резервируемые блоки 1-3, элементы И 4-6, элементы равнозначности 7 и 8, блок управления 9 и элемент ИЛИ 10.Устройство работает следующим обра зом.15При исправной работе блоков 1, 2 и 3 с выходов элементов 7 и 8 снимаются сигналы ф 1 ф, которые вызывают появление на выходе блока 9 сигналов фОф, в результате сигналы на выход элемента ИЛИ 10 поступают с выходов блоков 1-3 через элемент И 4.При отказе блока 1 или блока 3 на выходе элемента 7 или 8 соответственно появляется сигналО, который вызывает появление сигнала ф 1" на...

Номер патента: 621143

Опубликовано: 25.08.1978

Авторы: Барабаш, Новицкая, Соловьев, Янковская, Янковский

МПК: H05K 7/20

Метки: аппаратуры, охлаждения, радио, электронной

...материапв, закрепи нных на его внутренней поверхности, и 25 теппонагруженные эпеменгы, снабжено допопнитепьными теппоотводами в виде пенты из метвппической фольги, упаженнойпо спирвпи на наружной поверхности каждой трубки,Нв чертеже предстввпено 6 редпвгаемое устройство, содержащее кожух 1 сразмещенными в нем теплоотводами ввиде трубок 2 из упругого материапа,закреппенных в пазах 3 на внутреннейповерхности кожуха, допопнитепьные геппоотводы в виде пенты 4 из метаппической фопьги, упоженной по спирапи нанаружной поверхности каждой трубки, игеппонагруженные эпементы 5.Бпвгодаря пазам 3 фиксируется пьпожение трубок 2 на кожухе 1. Зазормежду ципинцрнческими поверхностямиэпементов 5 и кожуха меньше высотывыступающей над пазом части...

Номер патента: 621144

Опубликовано: 25.08.1978

Авторы: Кузнецов, Фертиков

МПК: H05K 13/02

Метки: плоских, транспортировки

...браной, установленной в выходном отверстии вакуумной попостиф а нвжимной эпе мент выпопнен в виде втупки с кпвпаном и топквтепем, размещенным во втупке с возможностью перемещения.На чертеже представпено предпагаемое устройство.Оно содержит сипьфон 1, втупку 2 нвжимного эпементв, сипьфон Э, перфорированную мембрану 4 установпенную в выходном отверстии вакуумной попости, манжету 5, жесткое основание 6. Нвжимной эпемент выпопнен в виде втупки 2 с канапом 7, в котором размещен кпапвн 8, соединенный с топкатепем 9 и подпружи, Редактор Н. Хлудова Техред М, Борисова Корректор Л. Небопа Тираж 992сударс твеного коми те т по цепам изобретеий иа, М(-35, Раушс Подписноесвета Министров ССС аказ 4679/54 ЦНИИПИоткрытииая наб.,35, Москв 4 П "Пат г,...

Номер патента: 621145

Опубликовано: 25.08.1978

Авторы: Бахтин, Вулла

МПК: H05K 13/06

Метки: контактные, монтажного, навивки, провода, штыри

...с ним, придает вращввиж- тепьное движение спирапи 8. Вращагепь 25 ное движение спирапи 8 передается шпице депю 13, и выпопняется процесс накруткимонтажного провода на штырь. Поспе окончания процесса накрутки оператор освобождает приводной шток 3 и возвратная пру 3 О жина 9 возвращает шток 3 в исходноепои- пожение. При движении штока 3 в исходом ное попожение связующая:л 4 уфга 6 выхо-"дит из зацеппения с штоком 3 и попучаетвозможность свободного враща тепьвоъ35 движения, вращение спирвпи 8 и штока 3 к не происходит, Поспе возврата штока висходное поражение устройство готово ча- дпя зыпоннения.спедутощего соединения.,Предлагаемое устройство более ироизвони;-а дитепьно ( примерно на 25%) по сраваезан нию с извэсгкыл 4 и...

Номер патента: 622209

Опубликовано: 30.08.1978

Авторы: Кашеваров, Середа

МПК: H05K 7/12

Метки: виброизолирующее

...корпусдемпф вибрац рующи втулко переме ругую устрой демпф 15 дает околец тает н чивает а след 20 демпф сектор 2 мои торцов 25 рующи волоки дами ржаве боков 30 Такс присоединением заявки1Изобретение относится к области радиотехники и предназначено для защиты блоков радиоэлектронной аппаратуры от воздействия вибраций.Известны виброизолирующие устройства, состоящие из корпуса, ступенчатой втулки и демпфирующих колец, выполненных из двух и более секторов, имеющих различную жесткость 111.Однако в условиях длительного или многократного вибрационного нагружения происходит интенсивный износ демпфирующих колец по торцовым поверхностям, соприкасающимся со ступенчатой втулкой и корпусом при взаимном их перемещении.Цель изобретения - повышение...

Номер патента: 622210

Опубликовано: 30.08.1978

Авторы: Гехт, Тихвинский

МПК: H05K 10/00

Метки: выбора, мажоритарного, сигналов

...исходное положение.При появлении третьего сигнала от источника 20 работа устройства определяется выбранными соотношениями между длительностью входного сигнала т и временем задержки 1 з в элементе 2. Выбор времени задержки 1 з проводится исходя из допустимого изменения длительности выходного сигнала и исключения появления ложного (повторного) выходного сигнала.Если элемент 2 задержки отсутствует, то сигнал, проходящий через тот элемент И (12 - 17), который открыт, и элемент ИЛИ - НЕ 1, начинает поступать в цепь установки триггеров 6 - 11, практически одновременно с появлением его на входе элемента И (за вычетом задержки на прохождение через один элемент И 12 - 17 и элемент ИЛИ - НЕ 1). В результате триггеры 6 - 11 устанавливаются в...

Номер патента: 622211

Опубликовано: 30.08.1978

Авторы: Дьяконов, Журавлев, Новиков, Петров, Пуганов, Стрижова, Шатрова

МПК: H05K 13/00

Метки: кассета, радиодеталей, электролитической

...2 - раз- А на фиг, 1; на фиг. 3 - узел 1 наКассета содержит токоподводящую штангу 1, входящую своими ушками в диэлектрический корпус, образованный двумя платами 2 и тремя обрамлениями 3. На внутренних сторонах каждой платы винтами 4 5закреплены шины 5 с контактными элементами, образованными проводами 6 с резисторами 7 разных номиналов с проволочными прижимами 8, концы которых расположены на эластичных прокладках 9, расположенных в 7-образных канавках 10, выполненных на наружной стороне корпусапараллельно одна другой,Гайки 11, навертываемые на шпильки 12и используемые как опорные ножки кассеты, стягивают платы 2 с обрамлениями 3через уплотнительные кольца 13,Фиксация обрамлений в корпусе обеспечивается за счет пластмассовых штифтов14....

Номер патента: 457436

Опубликовано: 30.08.1978

Автор: Шевинов

МПК: H05K 13/00

Метки: вибробункер

...5 и пружины-фиксатора 6. Для установки и крепления съемного лотка 2 в обечайке 1 выполнены лунки 7.На фиг. 1 штрих-пунктирной линией дано положение съемного лотка 2 до его установки в лунки 7 обечайки 1. После установки съемного лотка 2 его крутизна, а вместе с ней и жесткость увеличиваются, следовательно, повышается виброустойчивость лотка и надежность работы вибробункера.При включении вибропривода бункера де тали по лотку обечайки 1 поступают насъемный лоток 2. Призматическая направляющая на съемном лотке 2 выполнена с учетом прохождения только одной детали.Следовательно, к регулируемому упору 4 10 детали подаются поштучно, снимаются захватом и передаются на рабочую позицию (на чертеже не показано),При загрузке в...

Номер патента: 625323

Опубликовано: 25.09.1978

Авторы: Дьячков, Сетчиков

МПК: H05K 1/02

Метки: печатная, плата

...по длине и по плоцади, а625323 Формула изобретения 3перекрещиванне печатных проводников выполнено при переходе с одной стороны основания на другую.На чертеже изображена часть платы с коммутационными элементами.Печатная плата с коммутационными элементами содержит изоляционное основание 1, на котором размещены коммутационнце элементы, в данном случае геркоиц 2, печатные проводники 3 и контактные отверстия 4 - 11,Печатные проводники, соедння 1 огцие между собой контактные отверстия 4; 6 и 5, 7, размещены на одной стороне изоляционного основания и образуют часть двухпрОВОдной цепи, а проводники другой части, соединяющие контактные отверстия 6,8 и 7, 9, размещены из другой стороне изО- ЛЯЦИОВНОГО ОСНОВЗИИЯ.Проводники соседних участков...

Номер патента: 625324

Опубликовано: 25.09.1978

Авторы: Вецинанс, Иванов, Кукурс

МПК: H05K 7/00

Метки: монтажная, рама

...на фиг. 2 - узелкрепления держателей и соединительныхкоробок к раме; на фиг. 3 - узел сборки соединительной коробки, проводов и переходной колодки с 3-образными контактами; нафиг. 4 - узел сочленения выводов проводовс .-образными контактами.Монтажная рама содержит основание ,на котором закреплен ряд соединительныхкоробок 2, в каждой из которых выполненыпрорези 3 для выводов 4 монтажных прово.дов. Каждая соединительная коробка 2 снабжена переходной двухрядной колодкой 5с размещенными в ней сквозными контактами 6 .-образной формы с шагом, равнымшагу прорезей 3 соединительной коробки 2.Прн монтаже на основанииустанавливается необходимое количество соединитель.ных коробок 2 и держатели 7, затем укладывактся монтажные провода, выводы...
