H05K — Печатные схемы; корпусы или детали электрических приборов; изготовление блоков элементов электрической аппаратуры

Номер патента: 1188919

Опубликовано: 30.10.1985

Автор: Брайловский

МПК: H05K 7/20

Метки: охлаждения

...тем, что пластины снабжены резьбовыми шпильками, в пластинах выполнены резьбовые отверстия, причем резьбовые шпильки установлены в резьбовых отверстиях.Заказ 6759/60 Тираж 793 Подписное ВНИНПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г.Ужгород, ул.Проектная,Изобретение относится к устройствам для охлаждения радиоэлектронной аппаратуры. Цель изобретения - повышение эффективности охлаждения.На чертеже изображено предлагаемое устройство. Устройство содержит магистральный 1 О воздуховод 1, в верхней стенке кото-рого вьпголнены отверстия 2 для выхода воздуха. В камерах 3 магистрального воздуховода размещены распределительные элементы - пластины 4, кото рые...

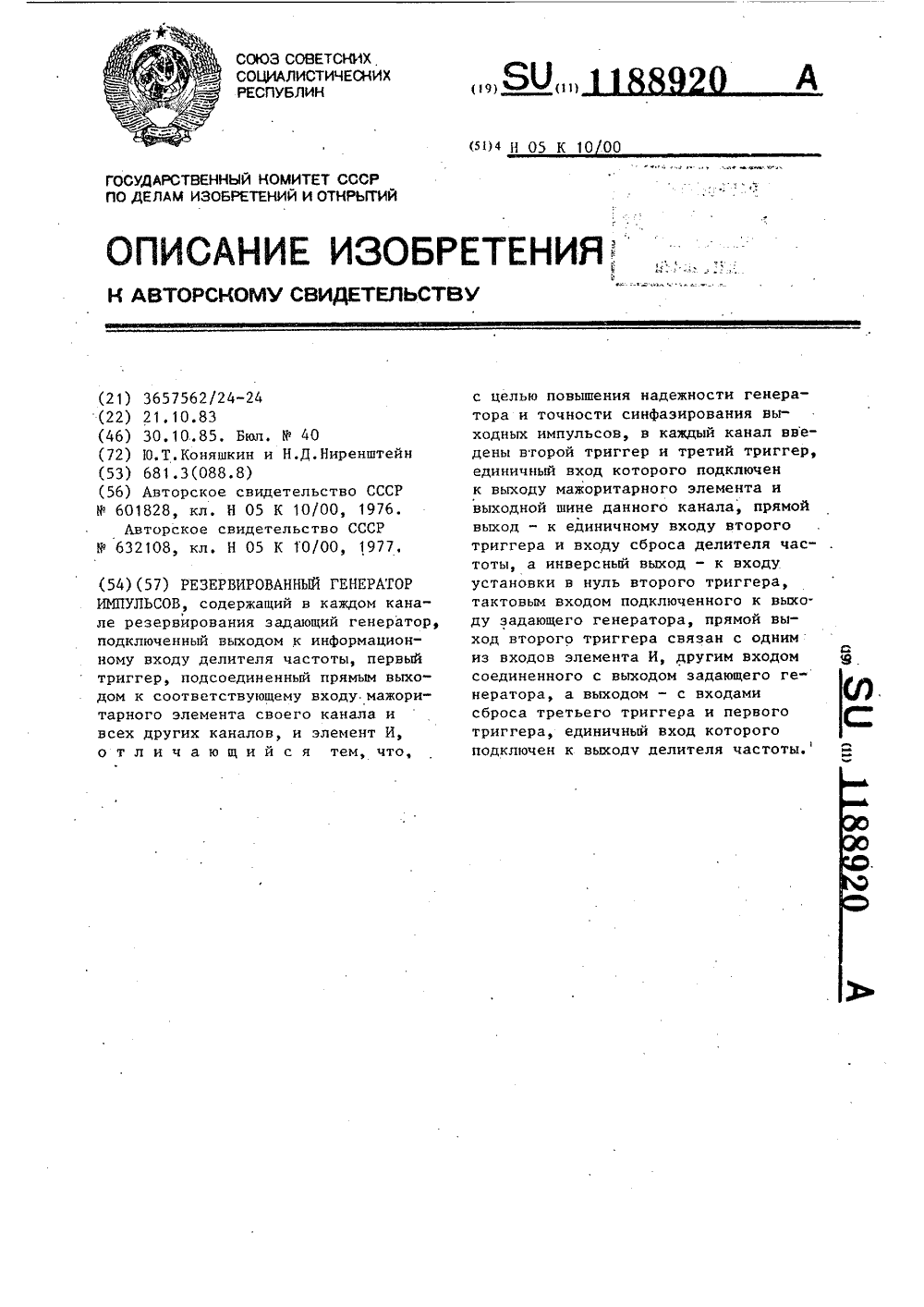

Номер патента: 1188920

Опубликовано: 30.10.1985

Авторы: Коняшкин, Ниренштейн

МПК: H05K 10/00

Метки: генератор, импульсов, резервированный

...в нуль 45 второго триггера 5, тактовый вход которого соединен с выходом задающего генератора 1. Выход задающего генератора 1 соединен также с одним из входов элемента И 7, к второму входу которого подключен прямой выход второго триггера 5. Выход элемента И 7 образует цепь сброса для первого 3 и третьего б триггеров и соединен с их выходами сброса в нулевое состояние.В качестве первого и третьего триггеров используются КЯ-триггеры,в качестве второго триггера используется 1 К-триггер.Резервированный генератор импульсов работает следующим образом, фПри включении питания возбуждаются задающие генераторы 1. Поскольку процесс возбуждения носит случайный характер и частоты генераторов 1 несколько отличаются друг от друга (в пределах...

Номер патента: 1188923

Опубликовано: 30.10.1985

Автор: Рыжов

МПК: H05K 13/02

Метки: выводами, осевыми, радиоэлементов, транспортирования

...собой клещевой захват.На оси 6 жестко укреплены. тормозной диск 28 и храповик 29. Храповик 29 через собачку 30 и толка- тель 31 шарнирно соединен с рычагом 15, который через ролик 32 взаимодействует с кулачком 17. Рычаг 14 через ролик 33 взаимодействует с кулачком 18. На конце рычага 14 шарнир. но укреплен толкатель 34, а на конце рычага 5 - рычаг 35, взаимодейст. вующий с храповиком 36, жестко укрепленном на оси 4 (фиг. 2).Рабочий конец толкателя 34 выполнен в виде вилки с пальцами 37 и пле. чиками 38, выполненными на внутренней стороне пальцев (фиг, 3). Рычаги 15 и 14 подпружинены пружинами 39 и 40. Устройство работает следующим образом.При включении привода начинают вращаться кулачковый вал 8 и работать вибробункер 2, В...

Номер патента: 1188924

Опубликовано: 30.10.1985

Авторы: Семенов, Федоров

МПК: H05K 13/02

Метки: микросхем, подачи

...на оси 9. В основании лотка 1 и крышке 8 имеются вертикальные направляющие 10 и 11. В направляющих 11 на уровне фиксирующих выступов 4 вы полнены поперечные прорези 12, а в основании лотка между направляющими 10 выполнен вертикальный сквозной паз 13 для рычага .2. На крышке 8 закреплены ограничитель 14.и регулируе-зО мый упор 15. Приводами крышки 8 и рычага 2 служат силовые цилиндры 16 и 17 двойного действия, штоки которых связаны с поводками 18 и 19, закрепленными на осях 9 иЗ.,Пля исключения 35 деформации микросхем 5 хвостовик цилиндра 17 связан с подпружиненным штоком 200 сь 3 и шток 20 закреплены на подвнжной в вертикальной плоскости платформе 2 1. Контроль положений 924 грычага 2 и крышки 8 осуществляют с помощью датчиков...

Номер патента: 1188925

Опубликовано: 30.10.1985

Авторы: Набойщиков, Шатукевич

МПК: H05K 13/06

Метки: изолированного, монтажа, плате, провода, тонкого

...состоит из корпуса 1 с заделанными н его стенки токоподводами 2. На коническом конце корпуса 1 укреплены два взаимоизолированных электрода 3 с проволочным нагревателем 4 7-образной формы. Оконечная часть нагревателя 4 имеет заостренную кромку 5, являющуюся режущим органом. 25Внутри корпуса 1 размещена бобина 6, укрепленная на скобе 7. Направляющий элемент для провода состоит из внутренней 8 и внешней,9 частей, Зазор 10 образован заостренной кром кой 5 нагревателя и выступающим концом внешней части 9 направляющей.Кроме того, механизм подачи прово да дополнен прижимным роликом 11 укрепленным на радиально смещающейся оси 12. Ролик 11 установлен в раз35 рыве между внутренней и внешней частями направляющих. В торцовой части...

Номер патента: 1190421

Опубликовано: 07.11.1985

Автор: Фитасов

МПК: H01C 17/00, H05K 13/08

Метки: пленочных, резисторов, сортировки, цилиндрических

...блоком 1 гибкими проводниками 12 и 13. Устройство имееттри позиции: позицию загрузки резистора 4 в транспортер 5, позициюконтроля электрического параметрарезистора 15 и позицию сортировкирезисторов 16. Контактные головки2 и 3 (фиг. 2 ) состоят из эластичныхшайб 17, выполненных, например, изтокопроводящей резины с малым омическим сопротивлением.Контактные эластичные шайбы 1.7расположены между внутренней поверхностью втулки 18 и торцовойповерхностью штока 19, входящего вовтулку 18, и совершающие совместноевозвратно-поступательное движениесинхронно с перемещением транспортера 5 и относительно одна другой,например, с помощью электромагнитных толкателей 6 и 7, соединенныхс блоком 11 управления,Устройство для сортировки работает...

Номер патента: 1190547

Опубликовано: 07.11.1985

Авторы: Аршинов, Аюкасов, Пестов, Фокин

МПК: H05K 3/26, H05K 3/34

Метки: излишков, отверстий, печатных, плат, поверхности, припоя, удаления

...на плату потока жидкого теплоносителя.На фиг. 1 изображена схема устройства; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 и 4 - схема механизма синхронного качания сопл в двух рабочих положениях; на фиг. 5 - схема подачи потоков жидкого теплоносителя на плату. Устройство содержит термоизолированное основание 1 с расположенной в его нижней части ванной 2 для жидкого теплоносителя, транспортирующий механизм с роликами 3, образующими канал для перемещения печатных плат 4, два сопла 5 и 6, расположенных по обе стороны канала одно против другого с взаимным смещением по длине канала, насос 7, фильтр 8 и соединительные трубопроводы 9. Под соплами 5 и 6 установлен поддон 10 для сбора удаленных с плат 4 излишков припоя. Сопла 5 и 6...

Номер патента: 1190548

Опубликовано: 07.11.1985

Автор: Берзин

МПК: H05K 3/34

Метки: перемещения, печатных, плат

...плат с тележкой 1, которая кронштейнами 2 и 3 соединена с ведущей цепью 4. Ролики 5 и 6 служат для перемещения тележки 1 по опорам 7. В тележке 1 установлен держатель печатных плат 8, выполненный в виде платформы 9 с окном 10, в котором установлена съемная рамка 11, снабженная двумя П-образными скобами 12, шарнирно закрепленными посредством осей 13 на противоположных отогнутых сторонах рамки 11 с возможностью поворота вокруг них и фиксации в крайних положениях посредством пружины 14 и упоров 15, Между опорами 7 может быть размешена ванна 16 для припоя с направляющими 17 или другое технологическое оборудование (механизм удаления излишков припоя, механизм флюсования и т.п.). Для крепления платы 8 в рамке 11 имеются упоры 18 и поворотные...

Номер патента: 1190549

Опубликовано: 07.11.1985

Автор: Исаев

МПК: H05K 5/00, H05K 7/12

Метки: аппаратуры, радиоэлектронной, стойка

...4 и резьбовой стержень 5 выполнены в виде самостоятельных подвижно соединенных между собой элементов. Головка 4 винта выполнена в виде закрепленной в корпусе блока 2 посредством кольца 6 втулки с продольными пазами 7, радиальными пазами 8 и торцовой поверхностью 9 пазов 7. На одном из концов стержня 5 радиально закреплен штырь 10. Перемещение блока 2 в стойке осуществляется с помощью ключа 11, на свободном конце,12 стержневого участка 13 которого радиально закреплен штырь 14.При установке блока в стойку его перемещают до соприкосновения ответных частей разъема блока и стойки (не показаны). При этом (в случае соприкосновения конца стержня 5 с гайкой 3) стержень 5 свободно перемещается вдоль головки 4 в направлении, обратном...

Номер патента: 1190550

Опубликовано: 07.11.1985

Авторы: Грашин, Синельников

МПК: H02B 1/02, H05K 5/00

Метки: аппаратуры, радиоэлектронной, стойка

...радиоэлектронных блоков, аксонометрия; на фиг. 6 - схематичное изображение узла перемещения, поворота и фиксации блока при зафиксированном положении блока; на фиг. 7 - то же, при промежуточном положении блока.Стойка радиоэлектронной аппаратуры содержит каркас 1, на противоположных стенках которого попарно закреплены узлы 2 перемещения, поворота и фиксации выдвижных радиоэлектронных блоков 3, на противоположных стенках каждого из которых жестко закреплены оси 4 с жестко закрепленными на них зубчатыми колесами 5 и установленными с возможностью вращения относительно них зубчатыми колесами 6. Каждый из узлов 2 перемещения выполнен в виде образованного шарнирно соединенными между собой верхней 7 и нижней 8 частями корпуса с пазами 9 и...

Номер патента: 1190551

Опубликовано: 07.11.1985

Авторы: Алексеев, Эпштейн

МПК: H05K 5/02

Метки: ручка-съемник

...двуплечие рычаги 4.Двуплечие рычаги 4 одним своим плечомшарнирно соединены тягами 8 с подвижнойпланкой 3, а вторым плечом, которое снабжено роликом 9, свободно опираются на рабочую поверхность 1 О опорной полки 11в корпусе 1, Пружины 12 через штоки 5и 6 удерживают планку 3 и рычаги 4 в исходном положении. Причем рабочая поверхность 1 О опорной полки 1 выполнена наклонной относительно основания упоров 2корпуса 1,Ручка-съемник работает следующим образом.Взяв устройство в руку, оператор вводит захваты 7 в держатели на передней панели блока, при этом корпус 1 ручки-съемника устанавливается упорами 2 на корпусшкафа,Затем оператор, сжимая кистью рукикорпус 1 и планку 3, перемещает планку 3наверх. При этом подвижная планка 3 черезтяги 8...

Номер патента: 1190552

Опубликовано: 07.11.1985

Автор: Промтов

МПК: H05K 7/12

Метки: биполярных, контактное, подключения, транзисторов

...2 и 3 размещены между колодок 9 и 10 и планкой 11 и расположены в нижней части корпуса 1. Верхние концы проходят через два вертикальных паза 7 гребенки 5, Гребенка 5 опирается на выступ 12, выполненный в корпусе 1, В горизонтальном пазу 8 гребенки 5 между пластинчатыми пружинами 2 и 3 и боковыми стенками гребенки размещены два стержня 13, Корпус, гребенка, колодки, планка, стержни выполнены из изоляционного материала.Контакты базового и эмиттерного выводов и средство их управления расположены с одной стороны корпуса. В другой стороне корпуса установлены контакты коллектор- ного вывода - две пружины 4, Рабочие концы этих контактов расположены в наклон 5 10 15 20 25 30 35 40 45 ных пазах 14 корпуса 1. Все контакты закрыты крышками 15 и 16....

Номер патента: 1190553

Опубликовано: 07.11.1985

Автор: Стрельник

МПК: H05K 7/12

Метки: радиоэлектронное

...пайкой к контактным площадкам.Сборка блока (фиг. 3) осуществляется с совмещением осей отверстий каждой платы 5 в общую ось 15 пакета 4 или сторон пакетов (фиг. 10) в составное отверстие с общей осью. Верхняя плата пакета выполняется с упором 16 для ограничения движения кабельной части во внутрь.На основании 3 конструктивно могут быть расположены самые разнообразные5 О 15 20 25 30 35 40 45 50 55 средства крепления и герметизации кабельной части в сочлененном для эксплуатации состоянии радиоэлектронного устройства,Кабельная часть (фиг, 6) состоит из корпуса 17, набора изоляционных колец 18 по числу печатных плат 5 (и штук) в пакете 4 блока, согласованных по высоте с высотой 7 стоек 6 и скрепленных жестко шпилькой 19, гайкой 20, прижимной...

Номер патента: 1190554

Опубликовано: 07.11.1985

Автор: Дмитриев

МПК: H05K 7/20

Метки: аппаратуры, охлаждения, электронной

...СССРытийаб., д. 4/5Проектная, 4 Редактор С. Лыжов Заказ 7006/60 енного комит етений и от к 5, Рву шскаяУжгород, ул 1Изобретение относится к электронике, радиотехнике и электротехнике, в частности к конструированию радиоэлектронной аппаратуры, и может быть использовано при разработке конструкций систем охлаж 5 дения радиоэлектроннои аппаратуры с повышенной плотностью компоновки и повышенной мошностью тепловыделения.Цель изобретения - повышение эффективности охлаждения и ремонтопригодности. 10На чертеже показаН радиоэлектронный блок, разрез.Радиоэлектронный блок 1 содержит два радиатора 2, имеющих ребра 3. Резисторы соединены между собой металлической теплопроводной шиной 4, на которую устанавливаются с двух сторон многослойные...

Номер патента: 1190555

Опубликовано: 07.11.1985

Авторы: Александров, Маевский

МПК: H05K 9/00

Метки: вал, подвижный, экранированный

...с возможностью контактирования ее витков между собой.1190555 Составитель Е. Шершавова Редактор С. Лыжова Техред И. Верес Корректор А. Тяско Заказ 7006/60 Тираж 793 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к технике экранирования блоков и узлов, в частности к предотвращению утечки СВЧ энергии через щели в месте вывода подвижного вала, обеспечивающей соблюдения правил техники безопасности, в части снижения прямого воздействия излучения на человека,Цель изобретения - повышение надежности экра нирования.На чертеже приведена конструкция устройства для экранирования.Устройство содержит...

Номер патента: 1190556

Опубликовано: 07.11.1985

Авторы: Стрельцов, Федоровский

МПК: H05K 9/00

Метки: герметизации, дверных, преимущественно, проемов, радиоэлектронных, шкафов, экранирования

...поверхности, и изолированный от нее через полосу 2 из немагнитопроводного материала магнитопровод в виде набора постоянных магнитов 3, которые крепятся пружинными элементами 4 вплотную к полюсному наконечнику 5, а пружинные элементы 4 фиксируются винтом 6, и полюсный наконечник 7, который приварен к двери 1 по ее торцу. Полюсный наконечник 7, часть полотна двери 1, полюсный наконечник 5 и постоянные магниты 3, образующие магнитопровод, создают в полости между полюсным наконечником 7 и постоянными магнитами 3 магнитное поле. 90556 Ферромагнитная жидкость 8, заполняя указанную полость и замыкая тем самым магнитопровод, удерживается полем постоянного магнита 3, причем уровень ферромагнитной жидкости 8 не превышает высоту наконечника 7, а...

Номер патента: 1190557

Опубликовано: 07.11.1985

Автор: Курочкин

МПК: G06F 11/20, H05K 10/00

Метки: блоков, переключением, резервных

...сохраняются и на выходах 48 блока 3, подключенных к входам блока анализа отказов. Отличие (от известного устройства) в подключении блока 3 состоит в том, что контрольный вход 16 подключается не к информационному выходу основного блока, а к информационному выходу коммутатора, что дает возможность контролировать и резервный блок.Устройство работает следующим образом,По сигналу начальной установки устанавливаются элементы памяти основного и резервного блоков, а также блоков встроенного контроля, анализа отказов и коммутатора. При этом коммутатор подключает к информационному выходу устройства выход основного блока, на обоих выходах блока анализа отказов устанавливаются нулевые сигналы, По сигналу первого строба происходит прием...

Номер патента: 1190558

Опубликовано: 07.11.1985

Авторы: Горбунов, Плужников

МПК: H05K 10/00

Метки: резервированный, синхронизатор, трехканальный

...которого соединен с первым входом элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 14 и с третьим входом мажоритарного элемента 4, выход которого через второй элемент НЕ 13 подключен к первому входу элемента И 5, второй вход которого соединен с первым выходомдешифратора 3. Второй выход дешифратора 3 соединен с вторым входом элемента И 6, первый вход которого соединен с вторым входом элемента ИСКЛЮЧАК 61 ЕЕ ИЛИ 14, выход которого соединен с входом селектора 15 импульсов, Выход селектора 15 импульсов соединен с второй выходной шиной 17 канала.Трехканальный резервированный синхронизатор работает следующим образом.При включении питания генератор 1 импульсов возбуждается, и его сигналы поступают на вход делителя 11 частоты и на входы синхронизации 0-триггеров 7...

Номер патента: 1190559

Опубликовано: 07.11.1985

Авторы: Вильмс, Куликов, Логанов

МПК: H05K 13/02

Метки: конической, ориентации, преимущественно, формы

...2 и 3 установлены ориентирующие упоры 6 и 7.Валки 2 и 3 выполнены с двумя ступенями различного диаметра, при этом ЗОступени 8 большего диаметра расположены со стороны бункера 1 и выполнены различной длины, ориентирующиеупоры 6 и 7 расположены над ступеня-ми 9 валков меньшего диаметра, наЭ 5против торцовых поверхностей ступеней 8 большего диаметра валков 2 и3. Валки 2 и 3 наклонны к основанию4 под углом 2-3.Устройство работает следующимобразом.Детали 10 поступают из бункера 1на ступени 8 большего диаметра валков 2 и 3, и занимают на валках 2, и3 различные положения. В положенииф геометрические оси вращения деталей 10 расположены параллельно осямвращения валков 2 и 3, а в положени.ях 6 и В геометрические оси вращения деталей 10...

Номер патента: 1190560

Опубликовано: 07.11.1985

Автор: Петунов

МПК: H05K 13/02

Метки: виде, диска, ориентации, отверстием, плоских, преимущественно, эксцентричным

...2 снабжена двумя упорами 13 и 14 для диска 5, рабочие поверхности которых выполнены из фрикционного материала в виде резиновых накладок 15, Под диском 5 на виброплатформе 2 установлена резиновая прокладка 16.Упоры 13 и 14 для диска 5 предназначены для вращения диска 5 вокруг его геометрической оси вращения 55 во время виброперемещений виброплатформы 2. Для регулирования скорости и исправления вращения диска 5 упоры 13 и 14 установлены на виброплатформе 2 шарнирно на осях 17.Устройство работает следующим.образом.Ориентируемые детали загружают по одной в глухие отверстия 12 кассеты 11. Устанавливают на кассету 11 диск 5, при этом глухие отверстия 12 кассеты 11 совмещаются эа счет центрирующих колонок 10 с гнездами 6 для размещения деталей...

Номер патента: 1190561

Опубликовано: 07.11.1985

Авторы: Карагашев, Краснов, Мелик-Оганджанян, Подунаев, Приходько

МПК: H05K 13/06

Метки: монтажа, проводного

...размещены штыри 5 и 6. Панель основания может быть изготовлена иэ стеклотекстолита или гетинакса.9056 О202530354050 тыри 5 и 6 обеспечивают трассунепрерывной раскладки, они могутбьть изготовлены из любого материала и устанавливаются на основании 7.Планка 8 предназначена для фиксации концов проводов после вязкижгута нитками прижатием их к панелишаблона. Планка 8 может быть изготовлена иэ полиэтилена.Рамка 12 предназначена для обеспечения мерной обрезки концов проводов,она изготавливается, например,.изоргстекла и устанавливается на обратной стороне шаблона 1 в окна, 2вырезов.Несущая конструкция блока 11 илиобъекта монтажа представляет собойраму, на которой размещены гнездаразъемов, ячейки или другие узлымонтажа. На фиг. 4 показана...

Номер патента: 1191990

Опубликовано: 15.11.1985

Авторы: Беляков, Львов, Марченко, Черкас

МПК: H01L 23/36, H05K 7/20

Метки: полупроводниковый

...фиг. 1 показан преобразователь, общий вид; на фиг. 2 - полупроводниковый преобразователь, вид сверху; на фиг. 3 - сечение Л - А на фиг. 1.Полупроводниковый преобразователь содержит корпус 1 и полупроводниковые блоки 2, расположенные рядами в направлении течения потока теплоносителя. По длине корпуса преобразователя блоки установлены с обеих сторон корпуса и образуют центральный канал 3 для течения теплоносителя. Часть свободного сечения центрального канала 3 перекрыта дефлектором 4, при этом площадь перекрытого сечения центрального канала возрастает по направлению течения теплоносителя. Дефлекторы 4 каждого ряда выполнены в виде трапецеидальных разновеликих пластин, при этом пластины ориентированы таким образом, что большее...

Номер патента: 1192172

Опубликовано: 15.11.1985

Авторы: Калманов, Свиридов

МПК: H05K 1/18

Метки: контактирующее

...в.момент подводазонда к площадке. контактированияна плате; на фиг24 - положение широкой плоскодругой пластины;на фиг. 3 -псйожение набора пластин,-: с плоской гранью на конце; на фиг.4пластина.с.:одйим скосом на конце;на фиг. 5пластина с двумя скосами на конце; на фиг. 6 - контактирующее устройство в момент упругогоконтактирования зонда с контактнойплощадкой платы; на фиг. 7-9 - положение острых граней пластин на 20фиг. 3-5 при их изгибе.Контактирующее устройство содержит неподвижное диэлектрическое основание 1, подвижную диэлектрическуюнаправляющую 2, набор упругих провод ников (пластин) 3, эластичную диэлектрическую трубку 4, направляющую 5и пружину 6,гНабор пластин 3 одним концом закреплен в неподвижном диэлектрическом основании...

Номер патента: 1192174

Опубликовано: 15.11.1985

Авторы: Вареница, Карпова, Мосунова, Романенков

МПК: H05K 5/00, H05K 7/12

Метки: блок, радиоэлектронный

...крепления панели субблока после ее полного закрепления.Радиоэлектронный блок содержиткорпус 1 с розетками 2 разъемов инаправляющими 3, в которых размещены субблоки 4 (например, печатные 20платы) с передними панелями 5 и вилками 6 разъемов. Передние панели 5выполнены из упругого материала, Впанелях 5 выполнены отверстия 7 и1сопряженные с ними радиальные пазы 258, причем образовавшиеся при этомлепестки 9 отогнуты к плоскости самой панели под некоторым углом фтаким образом, что диаметр геометрической окружности, описываемой ихсвободными концами, не превышаетдиаметра головки крепежных винтов 10,ввернутых в резьбовые отверстия 11направляющих 3. 2Радиоэлсктронный блок рабОтает следующим образом.При установке субблоков 4 в корпусе 1...

Номер патента: 1192175

Опубликовано: 15.11.1985

Авторы: Кузнецова, Наумова, Тросман, Федоров

МПК: H05K 7/12

Метки: крепления, плат, установки

...плат, содержащем каркас,"выполненный в виде боковин, соеди 175 2ненных между собой перфорированными рейками с Т-образными продольными пазами, установленные на рейках направляющие для плат и элементы крепления направляющих к рейкам, каждый иэ которых выполнен в виде профилированного штыря.с цилиндрическим хвостовиком, установленным в отверстиях перфорированной рейки и головкой с направляющим пазом, каждый профилированный штырь снабжен фланцем овальной формы с выступами на поверхности, обращенной к головке, продольная ось симметрии которого параллельна оси симметрии направляющего паза головки, профиль головки выполнен в форме ступенчатого цилиндра с асимметричными выступами, сопряженными с его меньшим основанием, и фланцем, при этом в...

Номер патента: 1192176

Опубликовано: 15.11.1985

Авторы: Бичуч, Браташ, Кабатянский, Шалаумов, Шаповалов

МПК: H05K 7/20

Метки: блок, охлаждаемый, преобразователя

...напряжения содержит дроссели 1, размещенные в нижнем ярусе 2 кожуха. Средняя часть кожуха выполнена в виде несущего пояса 2 коробчатой формы с выполненным в нем входным патрубком и размещенными по периметру пояса отверстиями для принудительной подачи охлаждающего воздуха в кожух. В боковых стенках и днище кожуха выполнены жалюзи 4. Конденсаторы 5 установлены в верхней части 6 кожуха и соединены с выводными шинами посредством кабелей 7,размещенных в канале, выполненном в средней части кожуха и предназначенном для прохода охлаждающего воздуха к выпускным каналам 8. Шины 9 и 10 соединены с выводными кабелями, которые укреплены в канале посредством клиц 11.Вторые концы выводных кабелейподсоединены съемно-разъемными (бол 5 товыми)...

Номер патента: 1192177

Опубликовано: 15.11.1985

Авторы: Ковита, Медведев, Пономаренко

МПК: H05K 10/00

Метки: генератор, импульсов, резервированный

...который при поступлении на вход 10 блока 4 каждого синхроимпульса подзаряжает накопительный конденсатор 9, при этом сигнал логической единицы через выходной ключевой эле мент 8 подается на выход 11. Накопительный конденсатор 9 при попадании на него хотя бы одного синхроимпульса разряжается до такого уровня, что на выходе 11 выходной ключевой 55 элемент 8 формирует сигнал логического нуля. С выхода блока 4 переклю. чения сигнал подводится к управляющему входу коммутатора 5, на первыйинформационный вход которого подводится сигнал от блока 2 фазирования,а на второй информационный входот основного эталонного генератора3. Логическая единица на управляющем входе коммутатора 5 обеспечивает подключение на его выход сигналаосновного эталонного...

Номер патента: 1192178

Опубликовано: 15.11.1985

Авторы: Липатов, Муравин

МПК: H05K 13/02

Метки: контактных, листовых, неплоских, подачи, поштучной, преимущественно, элементов

...элемент. 15Устройство для поштучной подачи неплоских листовых деталей содержит основание 1, на котором установлены подвижный магазин 2 для стопы деталей, выполненный в виде лотка для 10 деталей и отсекатель, выполненный в виде шибера 3, установленного на опорной плоскости 4 основания 1. Основание 1 снабжено направляющей для размещения магазина 2, выполнен. ной в виде кронштейна 5. Магазин 2 подпружинен к опорной плоскости 4 основания 1 пружиной 6. Для перемещения стопы деталей в магазине 2 предназначен подпружиненный толкатель 7. Бибер 3 снабжен клиновидным выступом 8, расположенным на его торце со стороны магазина 2 над опорной плоскостью 4 основания 1, Магазин 2 установлен в кронштейне 5 с возможностью35 взаимодействия со...

Номер патента: 1192179

Опубликовано: 15.11.1985

Авторы: Круглов, Ряховский

МПК: H05K 13/02

Метки: выступом, одном, ориентации, торцев, формы, цилиндрической

...периферийной поверхности поворотного диска 12 и неподвижного диска 11 ориентирующие упоры 16 и 17.Ориентирующие упоры 16 и 17 соединены с механизмом перемещения, состоящим из зубчатых реек 18 и 19, соединенных с пневмоцилиндром 20, и зубчатых колес 21 и 22, соединенных с ориентирующими упорами 16 и 17. Устройство снабжено элементом для ориентации поворотного диска 12, выполненным в виде подпружиненного фиксатора 23, расположенного в поворотном диске 12, а в неподвижном диске выполнены гнезда 24 для подпружиненного фиксатора 23. В поворотном диске 12 выполнено дополнительное диаметральное отверстие 25 ,для прохода деталей 4, расположенное перпендикулярно основному отверстию 13 для прохода деталей.Гнезда 24 для подпружиненного...

Номер патента: 1193845

Опубликовано: 23.11.1985

Авторы: Башкин, Джамгаров, Меняйло, Назаров

МПК: H05K 3/02

Метки: зарядов, отвода, статического, электричества

...обмена, в пограничном слое, а следовательно, и интенсивный перенос зарядов статического электричества от жидкостик поверхности труб с последующим отводом их по контуру заземления. Это приводит к снижению общего потенциала зарядов на поверхности труб дозначений, при которых исключается искровой разряд в скважине, обеспечивая еепожаро- и взрывобезопасность при освоении.Кроме того, продольные ультразвуковые колебания, воздействуя на резьбовые соединения элементов лифтовой колонны, позволяют увеличить площадь фактического контакта смежных элементов и обеспечить более интенсивный переток зарядов между ними, что также приводит к выравниванию потенциалов на их поверхностях и снижению их общего уровня,Таким образом, методом периодического...
