Номер патента: 809668

Опубликовано: 28.02.1981

Авторы: Коломейчук, Никитин, Сулицкий, Хазизов

МПК: H05K 1/00

Метки: многослойная, печатная, плата

...что снижает качество платы и затрудняет сборку печатного узла, а также делает невозможным автоматический контроль правильности ее монтажа. изображено предлагаемоеа фиг. 2 - то же, слоиированного диэлектрикаНа слоях 1 гибкого фольгированного диэлектрика выполнен печатный монтаж и выводы 2, предназначенные для осуществления. соединений и передачи электрических сигналов между контактными площадками 10.Окна 3 в слоях 1 и шаблоне 4 служат для размещения в них микросборок и выводов 2.Шаблон 4 размещен между верхним слоем 1 и гребенками 6, отверстия 5 в нем служат для установки штифтов 7 гребенок.Прижимная накладка 9 предназначена для крепления выводов 2 гребенки 6,При массовом производстве многослойных печатных плат, имеющих 1,5- 5 2 тыс....

Номер патента: 809669

Опубликовано: 28.02.1981

Автор: Золотаревский

МПК: H05K 3/14

Метки: подложкодержатель

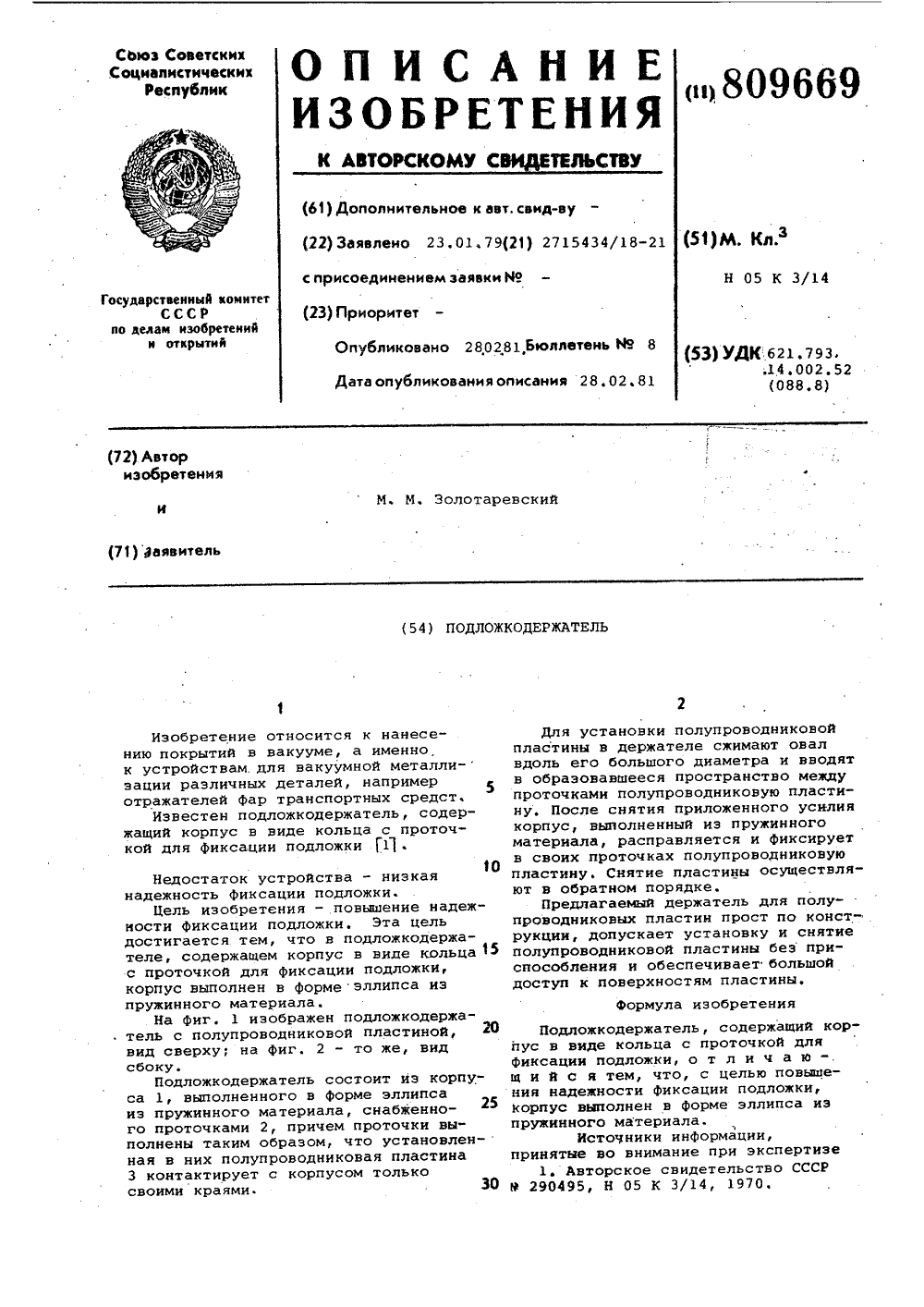

...с полупроводниковой пластиной, 20 вид сверху; на фиг, 2 - то же, вид сбоку.Подложкодержатель состоит из корпуса 1, выполненного в форме эллипса из пружинного материала, снабженного проточками 2, причем проточки выполнены таким образом, что установленная в них полупроводниковая пластина 3 контактирует с корпусом только своими краями. 30 Для установки полупроводниковой пластины в держателе сжимают овал вдоль его большого диаметра и вводят в образовавшееся пространство между проточками полупроводниковую пластину, После снятия приложенного усилия корпус, выполненный из пружинного материала, расправляется и фиксирует в своих проточках полупроводниковую пластину. Снятие пластины осуществляют в обратном порядке.Предлагаемый держатель для...

Номер патента: 809670

Опубликовано: 28.02.1981

Авторы: Комаров, Никулин, Поярков

МПК: H05K 3/26

Метки: двусторонней, очисткиплоских

...определенного времени подача моющей жидкости прекращается ищетки 9 и 10 приводом 12 отводятся 50из зоны обработки. Под действием пневмоцилиндра 18 планка 19 с роликами20 перемещается вправо (по Фигуре),освобождая ориентатор 21, После этогоэлектромагнит 4 подключается к электросети, а привод 5 переключается набольшие обороты. При этом ориентатор 21 притягивается к сердечнику электромагнита 4 и привод 5 вращает одновременно транспортирующий ротор 3 и диск 7. Под действием центробежных сил капли моющей жидкости сбрасываются с верхней поверхности фотошаблонов за пределы ротора. Капли моющей жидкости, находящиеся на нижней поверхности Фотошаблонов, также перемещаются под действием центробежных сил по направлению от центра транспортирующего...

Номер патента: 809671

Опубликовано: 28.02.1981

Автор: Пахомова

МПК: H05K 5/06

Метки: герметичный, движения, корпус, механизм, передачи, преи-мущественно, сорганом

...4 органа 5 управления жестко насажен оцифрованныйдиск 14, который размещен под стенкой 3 корпуса, в которой выполненоокошко 15, герметично закрытое прозрачной линзой 16.Механизм передачи движения, преимущественно в герметичный корпус сорганом управления, работает следующим образом. движения в герметичный корпус с органом управления, содержащем основание с отверстием, устайовленное настенке корпуса над осью органа управления, заглушку, расположенную наосновании с возможностью вэаиморГействия с осью органа управления, иэлемент перемещения, выполненный ввиде размещенного в отверстии основания сильфона, один конец которогогерметично соединен с заглушкой, адругой конец герметично соединен состенкой корпуса,. часть сильфона выполнена в виде...

Номер патента: 809672

Опубликовано: 28.02.1981

Авторы: Диденко, Кузьмин, Послушной, Хромов

МПК: H05K 7/00

Метки: аппаратуры, радиоэлектронной, шкаф

...стороны двери 2 в лабиринте б расположены кронштейны 7 с осями поворота 8 двери 2, на внутренней поверхности которой по всему периметру прилегания ее к корпусу 1 расположена уплотни- тельная прокладка 9 трубчатого сечения из эластичного материала, которая крепится при помощи прижима 10 и винтов 11 к внутренней поверхности двери 2 с возможностью взаимодействия с кромками 4 корпуса 1. Такое крепление уплотнительного элемента прокладки 9 исключает применение клея при сборке шкафа, обеспечивает надежность при эксплуатации. С левой стороны двери 2 в ц-образной отгибке расположен запорный механизм, выполненный в виде съемнэй ручки-ключа 12, установленной в отверстии двери 2, шестеренчатого механизма 13, преобразующего вращательное...

Номер патента: 809673

Опубликовано: 28.02.1981

Авторы: Мишенькин, Шабалин

МПК: H05K 9/00

Метки: кожух, радиоэлектроннойаппаратуры, экранирующий

...экранирующийкожух для радиоэлектронной аппаратуры,на фиг. 2 - контактная упругая по- Ялоса с отогнутыми лепестками.Экранирующий кожух содержит корпус 1 и крьааку 2 с пазами 3 и 4,размещенными на торцовых поверхностях 5 и б по периметрам, и расположенную в пазах 3 и 4 контактную упругую полосу 7, выполненную иэ металла, с отогнутьааи лепестками 8. Отогнутые лепестки 8 расположены на обеихкромках контактной упругой полосы7. Соседние отогнутые лепестки 8 каждой кромки к противоположные отогнутые лепестки 8 обеих кромок контактной упругой полоси 7 направлены в про тивоположные стороны, а контактнаяупругая полоса 7 установлена перпендикулярно торцовым поверхностям 5 иб соответственно крьааки 2 и корпуса1 с возможностью...

Номер патента: 809674

Опубликовано: 28.02.1981

Авторы: Жукаускас, Серапинас

МПК: H05K 10/00

Метки: резервированное

...(Фиг. 2 и) и поступают на выход устройства, При этом мажоритарный элемент 4 эффективно исключает одиночные некоррелированные сбои Функциональных блоков (фиг2 в - момент времени С 2 и фиг. 2 б - момент времени 14) . Элементы 12 и 13 неравнозначности (фиг. 2 д,е) в моменты появления сбоев выдают на выход импульсы,однако эти редкие импульсы недостаточны для того, чтобы блоки 15 и 16текущего среднего значения (фиг. 2з, и) накопили потенциал, превышающий потенциал Оо блока 29 эталонногонапряжения. Поэтому блоки 18 и 19сравнения не срабатывают,и устройствопродолжает нормально функционировать.Однако в некоторый момент времени (фиг. 2 а, начиная с момента времени 1) в результате внезапного илипараметрического отказа блока 1 резко повышается...

Номер патента: 809675

Опубликовано: 28.02.1981

Автор: Дмитриев

МПК: H05K 13/00

Метки: бирок, маркировочных, эластичныхтрубчатых

...рычаг 10 прижима трубки-заготовки в зоне маркирования, трубку 11направляющую для заготовки.Устройство работает следующим образом.Трубку-заготовку протаскиваютчерез нагреватель 1 ролики механизма2 подачи и подают ее на матрицу 3.Включают электродвигатель приводаустройства, при этом постоянное вращательное движение передается надиск-кривошип и далее на шатун 9, ана ролики механизма 2 подачи подается прерывистое вращение с целью обеспечения прерывистой подачи трубки наматрицу 3.При движении каретки 7 от матрицы3 под действием шатуна 9 нижний ролик 20каретки 7 накатывается на загнутыйконец подпружиненного рычага 10,передний конец которого, оформленныйв виде рамки, приподнимается над матрицей 3 и освобождает от прижима 25трубку для...

Номер патента: 809676

Опубликовано: 28.02.1981

Авторы: Дорошенко, Курзов, Пимченко, Станишевский

МПК: H05K 13/00

Метки: платы, ремонта, узлапечатной

...поршня и снабжен датчиком 17. Поршень 4 снабжен концевым выключателем 18,К поршню 4 крепится юбка 19, охватывающаяузел печатной платы, установленный на печатном узле 20.Сопло 8 ограничивает ход поршня 4 снизу, Стол 21 снабжен направляющими 22 ивозвратными пружинами 23. Между ванной 1и термоизоляционной плитой 24 установленнагреватель 25 воздуха, соединенный трубкой26 с краном 10,Устройство работает следуюшим образом,При нажатии на шток 5 механизма эахва.та узла печатной платы пружина 12 сжимается,шток 5 опускается вниз, захваты 14 выходятиз-под юбки 19 и раздвигаются планкой 15.поступательно перемещающейся по штоку 5под действием пружины 16, после чего шток5 отпускают, Шток 5 под действием пружины12 осуществляет захват узла печатной...

Номер патента: 809677

Опубликовано: 28.02.1981

Авторы: Гимпель, Кузнецов, Носков, Тузов

МПК: H05K 13/02

Метки: многопозиционный, накопитель

...состоит из корпуса 1, внутри которого рас-О положены приводная 2 и поворотные 3 звездочки, на которые надета транспортирующая цепь 4, на цепи 4 за" креплена промежуточная опора 5, по; движная рамка б, на которой крепимся ячейка 7,на приводной 2 и поворотных 3 звездочках установлены вращающиеся упоры 8. Съемнйй зубчатый сегмент 9 приводной звездочки 2 находится на валу 10 привода.Устройство работает следующим образом.Ячейки 7, заполненные подлежащими сборке радиокомпонентами, устанавливаются на подвижных рамках б и вместе с корпусом 1 вставляются в устройство для сборки узлов на печатных платах с ориентацией по пазу 11 вако" пителя. При этом съемный зубчатый сегмент 9, находящийся на валу 10 привода, состыковывается с частью309677...

Номер патента: 809678

Опубликовано: 28.02.1981

Авторы: Белогорский, Минишев

МПК: H05K 13/06

Метки: проводов, укладки

...15, Втулка 13 имеет возможность вертикального воэвратнопоступательного перемещения на стержне 4 проводоукладчика, а от проворотазафиксирована шпонкой 16. В кольцеобразную канавку втулки 13 вставленответный штырь 17 гайки 18, имеющейвоэможность бесповоротного перемещения по винту 19, для чего служитштырь 20, свободно входящий во втулку 21. Винт 19 через коническую передачу 22 соединен с шаговым двигателем механизма 23 возвратно-поступательного горизонтального перемещения.Устройство имеет механизм отрезки(не показан). Игла 1 имеет специальный пауУ 24, где скруглены внешняя ивнутренняя кромки, что предохраняетпровод от повреждений.На передней части основания 11 находится 2-х координатный стол 25(фиг. 1), на который устанавливаетсяплата...

Номер патента: 813835

Опубликовано: 15.03.1981

Авторы: Воронков, Данилин, Марингулов, Мокеев, Хрипов

МПК: H05K 1/11

Метки: коммутационныхматриц

...переплетения с изоляи сдвигают относительно аг плетения, а разрезку т по линиям, расположенми выхода петель одного На фиг. 1 изображена тканая матрица; на фиг, 2 - ряд матрицы до разрезки петель; на фиг. 3 - матрица с установленным на ее плоскости схемным элементом, разрез.Электрическая тканая коммутационная матрица содержит неизолированные токо- проводники 1, переплетенные с изоляционной основой 2 так, что в контактных зонах 3 образуются петли 4 для формирования выводов 5.Неизолированные проводники 1 переплетают с нитями изоляционной основы 2 по синусоиде и в контактной зоне 3 выводят из основы в шахматном порядке, образуя петли 4. Формирование выводов 5 производится разрезкой петель 4 по линиям 6, расположенным между местами...

Номер патента: 813836

Опубликовано: 15.03.1981

Авторы: Айрапетян, Балаян, Саркисов

МПК: H05K 1/11

Метки: печатных, плат, соединитель

...Верхняя заходная часть 3 у контактов 2 при изготовлении подчеканивается и сужается. Готовые контакты попарно армируются (например, полиамидной смолой) в контактную пару. Диэлектрический держатель 4 имеет закругления 5. Ширина диэлектрического держателя в местах закруглений обеспечивает расчетную посадку с зазором в корпус 1. При сборке соединителя благодаря сужению контактов 2 контактная пара свободно входит в точно отформованные по ширине контактов гнезда изолятора, не подвергаясь механическим деформациям. После сборки контактных пар борта 6 диэлектрического корпуса 1 отгибаются, обеспечивая фиксацию контактных пар в корпусе соединителя с некоторым льофтом. Благодаря закруглениям 5, опирающимся на наклонные борта 6, контактные пары 7...

Номер патента: 813837

Опубликовано: 15.03.1981

Автор: Макаров

МПК: H05K 3/00

Метки: многослойная, плата, пневматическая

...выполнена в виде перфорированной пластины.На фиг. 1 представлена конструкция многослойной платы; на фиг. 2 - многослойная плата, крупномасштабный участок.Плата состоит из слоев 1 - 3 с коммуникационными каналами 4 и отверстиями 5. Между слоями платы с нанесенным на них слоями клея 6 размещены прокладки 7, выполненные в виде тонких перфорированных пластин, отверстия 8 которых могут быть выполнены любой формы с шагом, примерно в 5 раз чаще, чем шаг между каналами и отверстиями коммуникаций в слое. Объем, образованный отверстиями 8, в перфорированной прокладке в 1,5 - 2 раза больше, чем объем обоих клеевых слоев 6. Перфорйрованные пластины изготавливаются из метал813837 Формула изобретения Составитель Ш. Невматулин Редактор М. Погориляк...

Номер патента: 813838

Опубликовано: 15.03.1981

Авторы: Кашин, Ломаев, Тазетдинов

МПК: H05K 13/08

Метки: гнездо, контактное

...направленным в сторону подключаемого контактирующего штыря 4. В противоположный конец трубки корпуса 1 вставлена клемма 5 контакта для подключения. Внутренняя полость корпуса 1 заполнена токопроводящим элементом в виде металлических шариков 6, причем их общий объем настолько больше объема сва 813838бодной полости, что при помещении их в последнюю от упругих сил, возникающих при растяжении стенок трубки корпуса 1, возникает постоянно действующее контактное давление между всеми точками соприкосновения элементов внутри полости величиной не менее 200 г. Контактное гнездо работает следующим образом.При подведении контактирующего штыря 4 ко втулке 2, штырь 4 входит через 1 отверстие в полость корпуса 1, раздвигая шарики 6. Испытывая...

Номер патента: 815978

Опубликовано: 23.03.1981

Авторы: Александров, Мустафин, Нестеренко, Синалеев

МПК: H05K 1/11

Метки: контактное

...диэлектрической шайбы, симметрич 10 но относительно ее центра, причемдиэлектрическая шайба размещена нанаружном витке пружины.На чертеже изображено контактноеустройство15 Устройство содержит корпус 1, выполненный из диэлектрика с отверстиями 2 и цилиндрических зондов 3. Спиральные пружины 4 размещены в гнездах5 таким образом, что зонды 3 опи 20 раются через диэлектрическую шайбу6 на диаметрально противоположныечасти верхнего витка пружины 4. Спомощью гибких изолированных проводников 7, каждую пару зондов 3 соеди 25 няют с устройством 8 индикации,аодин из зондов каждой пары подключают к установке автоматического контроля. Всю конструкцию устанавливаютна неподвижном основании из диэле ктрика 9815978 формула изобретения Заказ 10 НИИ...

Номер патента: 815979

Опубликовано: 23.03.1981

Авторы: Белов, Любимов, Пашков, Попов

МПК: H05K 3/00

Метки: печатных, плат

...собой совокупность чередующихся рабочих и вспомогательныхциклов,Во время рабочего цикла через электролизер пропускается технологический ток и происходит гальваническоенаращивание проводников платы.При 15этом Формирование проводящего рисунка платы происходит за счет копирования соответствующего рисунка, нанесенного на рабочую поверхность электрода; Для локализации процесса га Ольванического осаждения электрод располагают на расстоянии, соизмеримомс требуемой толщиной проводников,от поверхности токопроводящего слояплаты.2По мере наращивания проводниковэлектроды разводят со скоростью, равной скорости гальванического осаждения н величина зазора между электродами остается постоянной.Гальванический процесс ведется внеподвижном...

Номер патента: 815980

Опубликовано: 23.03.1981

Авторы: Буганин, Григорьева, Законов, Кулик, Мякишев, Полотебнов, Телегин

МПК: H05K 7/20

Метки: оптическая, проекционная

...остова, в зонах расположения осветительных элементов проекционных 15 блоков 6 выполнены каналы-отверстия 10, сообщающиеся с вертикальными каналами 8 восходящих ветвей воздушного охлаждения. Каналы 8 и 9 восходящих и нисходящей ветвей сильфонами зО 11 соединены с системой приточно-вытяжкой вентиляции. П-образная стен- ка 12 с окнами 13 образует внешнюю часть корпуса и крепится в нижней части оСтова 1 винтами 14. Верхняя часть стенки 2 входит в пазы 15 крышки 16. Дверца корпуса 17 с помощью. шарниров 18 соединена со стенкой 12. Остов 1 соединен с фундаментной плитой 19 с помощью трех подъемно-опорных винтов 20 и стяжных винтов 21. ЗОВ передней части фундаментальной плиты 19 выполнено гнездо 22, в котором расположена полусферическая...

Номер патента: 815981

Опубликовано: 23.03.1981

Авторы: Баталин, Киселев, Чередеев, Шарова

МПК: H05K 13/02

Метки: печатные, платы, радиоэлементовна, установки

...23 над механизмами4 отбора. Каждая кассета на позицииразгрузки взаимодействует с кулачками 24, закрепленными на раме 25. Обратный ход каретки обеспечиваетсяприводом 26,Перемещение всех узлов магазинапроисходит по командам с блока программного управления (не показан)..Устройство .работает следующимобразом.Блоки 1 кассет устанавливаютсяв каретки 7. При этом каждая перваякассета взаимодействует со скосамикулачков 24 и опускается вниз до механизма 4 отбора в центрирующее гнездо. В этом положении направляющиеканавки для выводов у кассет 23 механизма 4 отбора совпадут пружина,удерживающая в кассете 23 столб радиоэлементов, отойдет в сторону, взаимодействуя с упорами, и радиоэлементы пересыпятся в корпус механизма 4отбора (фиг. 5 и 6) на...

Номер патента: 818042

Опубликовано: 30.03.1981

Автор: Ворошко

МПК: H05K 5/00

Метки: блок, радиоэлектронный

...из материала различной толщины. Прокладки 11 выполнены также изэластичного материала для обеспечения жесткого крепления печатных плат 1 между планками 4 и колодками б. На задней панели 2 закрепленэлектрический соединитель 17. Печатные платы 1 соединены между собой и с задней,панелью 2 эластичнойсвязью 18, блок содержит также эле 5 О 15 20 25 30 45 50 менты 19-25 крепления, а также(,полки 26 и 27.Для сборки блока между печатными платами 1 устанавливаются планки 4 и колодки 6, между которыми закладываются прокладки 11, Пакет печатных плат 1 закрывается боковыми стенками 9, между которыми и крайними печатными платами 1 в пакете устанавливаются планки 4 и колодки 6. В монтажные отверстия 14 устанавливаютсяшпильки 10 и печатные платы 1 с...

Номер патента: 818044

Опубликовано: 30.03.1981

Авторы: Брагинский, Штойко

МПК: H05K 13/00

Метки: жгут, монтажный, обвязки, пучкапроводов

...концами, причем на концах корпуса выполнены ножи в виде кольцевых выточек с заостренными краями.На фиг. 1 изображено предлагаемое устройство, разрез; на фиг. 2 - разрез .А-А на фиг. 1; на фиг. 3 - вид Б на фиг. 1Устройство для обвязки провсдов в монтажный жгут содержит корпус 1, на котором закреплены два крючка 2 и 3 для накопления нити 4.Корпус выполнен в виде изогнутого по дуге желоба с закругленными концами 5 и б. Крючки выполнены из проволоки и жестко установлены ближе к концам корпуса, Толщина стенки корпуса составляет 0,5-1 мм, диаметр желоба 4-20 мм, радиус изгиба 40-80 мм. На расстоянии 20-30 мм от концов корпуса: выполнены кольцевые выточки 7 и 8 диаметром, равным 2-4 мм, края выточек заточены с одной или двух сторон и...

Номер патента: 818045

Опубликовано: 30.03.1981

Авторы: Карпушин, Макошин, Сотников, Харченко

МПК: H05K 13/00

Метки: печатную, плату, радио-элементов, установки

...16-18 с приводами 19, причем Формующие рычаги 14 установлены в пуансонах 4, а подвижные упоры в корпусах 1 и 2. В пуансоне .4 уста-. новлен фиксатор 20.устройство работает следующим образом. В исходном положении при помощимеханизма 9 перемещения установленозаданное расстояние между корпусами 15и 2, выталкиватели 6 находятся вкрайнем верхнем положении Фиксатор7 - в выемке пуансона 4, Фиксатор8 - в выемке ножа 5, подвижные упоры16-18 находятся в положении, определяемом формовкой. После подачи радиоэлэмента на матрицы 11 привод 13 через рычаг перемещает выталкиватели6 и соединенные с ним при помощиФиксаторов 7 и 8 пуансон 4 и нож 5.Нож 5 после обрезки вывода останавливается, так как фиксатор 8 выходитв профильную канавку корпуса....

Номер патента: 819991

Опубликовано: 07.04.1981

Авторы: Малин, Новожилова, Прокопенко, Федулова

МПК: H05K 3/10

Метки: добавка, защитныелаки, ингибирующая

...коррозии аллов.Предложенное применение диэтилдитиокарбамата натрия в качестве ингибирующей добавки в защитные лаки при химическом меднении печатных плат позволило выявить его новые ингибирующие свойства, предотвращающие химическое меднение лакового покрытия.Диэтилдитиокарбамат натрия перед добавлением в лак (НУ, ВХВД) раст воряют в бутилацетате или растворителе646, затем вводят в лак и перемешивают.Полученной смесью покрывают печатные платы в 2 - 3 слоя и сушат на воздухе в течение 3 - 4 час. Затем просверливают и химически металлизируют отверстия. Осаждение меди происходит только в отверстиях печатных плат, а на лаковом покрытии осаждения,меди не наблюдается. Затем удаляют защитное лаковое покрытие в горячей...

Номер патента: 819992

Опубликовано: 07.04.1981

Авторы: Плахов, Телюпа

МПК: H05K 3/34

Метки: излишковприпоя, отверстий, плат, поверхностипечатных, удаления

...1.Недостатком известного устройства является неудовлетворительное качество удаления излишков припоя с поверхности и особенно из отверстий плат, обусловленное тем, что подача жидкого теплоносителя осуществляется способом струйно-фонтанного полива.Известно также устройство для оплавления покрытия на печатных платах, содержащее направляющие для перемещения печатных плат и щелевидные сопла для подачи жидкого теплоносителя на нижнюю и верхнюю поверхности плат 2.Недостатком этого устройства является то, что удаление припоя происходит одновременно с обеих поверхностей платы, что содержит ванну 1 для жидкоеля, механизм перемещениясостоящий из четырех пар ков 2, щелевидные сопла 3 енные под углом к плоскости ым насосом 5 через фильтр 6 кий...

Номер патента: 819993

Опубликовано: 07.04.1981

Авторы: Ермолаев, Шаталин

МПК: H05K 5/00

Метки: блок, радиоэлектронный

...собой гибкой связью монтажным кабелем.Радиоэлектронный блок содержит набор печатнЪх плат 1 с радиоэлементами, стяжные элементы, выполненные в виде прижимных панелей 2 с продольными пазами 3 на их внутренних поверхностях, планки 4 с эластичными прокладками, закрепленными на их внутренних поверхностях, печатные платы 1 электрически соединены между собой с помощью гибкой связи, в виде монтажного кабеля 5, одна из печатных плат снабжена разъемом 6 для соединения с внешним монтажом.При сборке радиоэлектронного блока печатные платы 1 с радиоэлементами и монтажным кабелем 5 устанавливают между прижимными панелями 2 таким образом, чтобы торцовые части печатных плат вошли в их продольные пазы 3 или установлены с упором на свободные торцовые...

Номер патента: 819994

Опубликовано: 07.04.1981

Авторы: Бузыкин, Слепенков

МПК: H05K 7/14

Метки: ключевое, плат, установкипечатных

...части разъема 7 параллельно. Один штырь 6 на печатной плате 3 установлен вблизи разъема 2 перпендикулярно к ней с той стороны печатной платы 3, которая обращена к направляющей 1, на которой установлен, штырь 5 вблизи ответной части разъема 7. Расстояние от поверхности штыря 6 на печатной плате 3, обращенного к разъему 2, до контактной плоскости В разъема 2 должно быть равно длине контактного штырька 4 разъема 2. Второй штырь 6 на печатной плате 3 устанавливается в противоположном углу и перпендикулярно к ней так, чтобы расстояние со стороны штыря 6, обращенной к разъему 2,. до контактной его плоскости В должно быть равно расстоянию между плоскостью штыря 5, расположенного на направляющей 1 и обращенной в противоположную, от ответной...

Номер патента: 819995

Опубликовано: 07.04.1981

Авторы: Жукаускас, Серапинас

МПК: H05K 10/00

Метки: резервированное

...канала. Выход мажоритарного элемента 2 в каждом канале соединен со вторым входом элемента не- равнозначности 3. Выход элемента неравнозначности 3 подсоединен к первым входам второго элемента неравнозначности 4 и второго элемента И 5, вторые входы которых присоединены к шине 11 тактовых импульсов.Выход второго элемента И 5 подключен к прямому входу реверсивного счетчика 8, Выход второго элемента неравнозначности 4 . через третий элемент И 6 подключен к реверсивному входу счетчика 8. Второй вход третьего элемента И 6 соединен с выходом нулерохо одержимого счетчика 8. Выход счетчика 8 подключен ко входу элемента памяти 9, выход которого подключен ко второму входу элемента И 7 и к соответст вующему весовому входу восстанавливающего...

Номер патента: 819996

Опубликовано: 07.04.1981

Автор: Степенко

МПК: H05K 13/00

Метки: радиодеталей, сортировки

...резисторов и образования при этом четырехзажимного включения резистора, позволяет сортировать и низкоомные резисторы, ввиду того, что переходное сопротивление при этом в значительной мере не учитывается,Производительность сортировки увеличивается, так как загрузка и контактирование выполняется непрерывно и определяется только применяемым измерительным прибором и скоростью вращения ведущего барабана.На фиг. 1 показано предложенное устройство для сортировки резисторов на группы; на фиг. 2 - разрез А-А.Устройство имеет подвижные контактные кольца 1, насаженные на ведущий барабан 2 через демпфирующие прокладки 3: Резистор 4 своими выводами поджимается к неподвижным контактным кольцам 5, насаженных на ведомый барабан 6. Синхронный привод...

Номер патента: 819997

Опубликовано: 07.04.1981

Авторы: Ким, Кузьмичев, Муминов, Сухоруков

МПК: H05K 13/02

Метки: поштучной, укладкиплоских

...переноса 3 ограничено упором 10 с электромагнитом 11.Устройство работает следующим образом.При вращении распределительного вала 8 кулачки приводят в движение механизм переноса изделий 3 и транспортерную ленту 2. Механизм переноса 3, дойдя до соответствующих зон захвата изделий 9, поданных к ней вибробункерами 1, захватывает последние посредством магнитно- вакуумного захвата 4, причем захват изделия в этом случае производится посредством вакуума, Магнитно-вакуумная присоска устанавливается над изделием с зазором 5, обеспечивающим захват целого изделия.После выхода магнитно-вакуумного захвата 4 с изделием 9 из зоны захвата включается обмотка электромагнита, вследствие819997 формула изобретения витель В. Титов Бойкас9 СостаТехред АТираж...

Номер патента: 819998

Опубликовано: 07.04.1981

Авторы: Горобец, Иванов, Казарцев, Никитина, Шкуратяный

МПК: H05K 13/08

Метки: kamepe, климатической, транспортированияизделий

...соединенных со стенками 2 и 3 коаксиальных винтовых направляющих 5 и 6, в зазоре между которыми по центру расположены толкатели 7 транспортирующего ротора 8. Между направляющими 5 и 6 и толкателями 7 образуются гнезда, в которых положение изделий 9 постоянно фиксируется по периметру, чем исключается возможность заклинивания и обеспечивается ориентация при перемещении их по винтовым направляющим 5 и 6. Вход в рабочий объем термостата 1 сообщается с лотком загрузочного устройства 10, содержащего магазин-накопитель 11 с отсекателями 12 и 13 для поштучной подачи испытуемых изделий 9.На выходе из камеры 8 рабочем объеме термостата 1 расположено к нтактное устройство 14 с захватом 15, связанное с устройством разбраковки и выгрузки изделий...
