H05K — Печатные схемы; корпусы или детали электрических приборов; изготовление блоков элементов электрической аппаратуры

Номер патента: 847534

Опубликовано: 15.07.1981

Авторы: Добкин, Рекис, Симсонс

МПК: H05K 1/11

Метки: двусторонних, пе-чатных, пере-ходных, плат, соединений

...вертикального перемещения соответственно сверлильной головки 8 и верхнего прижима 3; двигатель 20, служащий для вращения сверлильной головки 8; привод 21 подачи у для перемещения сверлильной головки 8 и прижимов 3 и 4 по оси у горизонтальной плоскости; привод 22 подачи х для перемещения стола 23 станка по оси х горизонтальной плоскости; штуцера 24 и 25 для подачи сжатого воздуха.Устройство работает следующим образом.На столе 23 станка винтом 26 закрепляется контролируемая двусторонняя печатная плата 27, содержащая переходные соединения 28 и 29. При включении программное управление станка обеспечивает от привода 21 подачи у и привода 22 подачи х горизонтальное перемещение сверлильной головки 8 и прижимов 3 и 4 относительно платы 27, при...

Номер патента: 847535

Опубликовано: 15.07.1981

Авторы: Беляев, Гусев, Дюдин, Мазанько, Скворцов

МПК: H05K 3/00

Метки: печатных, плат, фотошаб-лонов

...направлению перемеШения блока 1. световых головок. Блок световых головок содержит раэмешенные в корпусе 5 держатели б наборов масок 7, установленных в рамках 8, механизм 9 позиционирования наборов масок 7, осветители 10 с конденсаторами 11, объективы 12, установленные в посадочных отверстиях 13 корпуса 5. Световая головка образована объективом 12 и осветителем 10, расположенными на одной оптической оси, Блок 14 получения наборов масок7 содержит корпус 15 с посадочным местом 16 для размещения оригинала 17 маски, Под корпусом установлен осветитель 18. На противоположном конце корпуса 15 установлена уменьшающая проекционная система 19. На том же конце корпуса 15 выполнен цилиндрический посадочный выступ 20.Устройство работает следуюШим...

Номер патента: 847536

Опубликовано: 15.07.1981

Авторы: Гершов, Левитан, Мяделец, Петров, Рыков, Щипачев

МПК: H05K 3/06

Метки: печатныхплат, травления

...качества за счет повышения равномернос ти травления и исключения подтравливания. Цель достигается тем, что в устройстве для травления печатных плат,содержащем корпус, в котором размещены транспортер и установленные свозможностью возвратно-поступательного перемещения в поперечном направлении относительно движения транспортера коллекторы с форсунками, установленными перпендикулярно к поверхности транспортера, размещенные одиноколо другого коллекторы установле".ны каждый с возможностью взаимновстречного перемещения,На чертеже представлено устройстводля травления печатных плат,Устройство состоит из корпуса 1,коллекторов 2 с форсунками 3, привода4 и транспортера 5, При этом коллекторы 2 установлены с возможностью531/87 Тираж 889 ВНИИПИ...

Номер патента: 847537

Опубликовано: 15.07.1981

Авторы: Дмитриев, Коханович, Лапук, Малкин, Мясников, Романов

МПК: H05K 5/00

Метки: модуль, радиоэлектронный

...выводные штыри 4 и его крепежные элементы 5.В полости 6 изоляционного основания 2 установлена печатная плата 7, а сверху на изоляционное осно- Щ вание 2 установлены электромагнитные реле 8 своими выводами в соосные отверстия 9, выполненные в изоляционном основании 2 и в печатной плате 7, распайка выводов электромагнитных реле 8 на печатной плате 7 скрепляет их с корпусом 1. В полости 10, образованной рамой 3 и расположенными по обе стороны от него теплопроводными корпуеами электромагнитных реле 8. размещены навесные радиоэлементы 11, например гасящие сопротивления, которые непосредственно на плоскости теплопроводных электромагнитных реле 8, например с помощью мастики 12 на основе эластосилы, что обеспечивает хороший механический и...

Номер патента: 847538

Опубликовано: 15.07.1981

Автор: Закошанский

МПК: H05K 5/00

Метки: блок, радиоэлектронный

...этого в радиоэлектронном блоке,содержащем набор стянутых. в пакет печатных плат и упоры, выполненные ввиде размещенных между печатными платами втулок, каждый упор снабженстаканом с упругим элементом и эареплен на плате, причем стакан супругим элементом размещены внутривтулки упора и жестко соединены сНа фиг. 1 изображен радиоэлекток, общий вид; на фиг. 2 - тоэрез А-А на фиг. 1; на фиг.3то же, разрез Б-Б на фиг.2; на фиг,4 - упругий элемент блока,Радиоэлектронный блок содержит печатные платы 1, стягиваемые прижимными пластинами 2 и 3 с помощью винтов 4 и распорных втулок 5. На каждой печатной плате 1 установлены упоры б;,: выполненные в виде втулок, количество которых определяется габаритами печатной платы 1 и виброустой чивостью...

Номер патента: 847539

Опубликовано: 15.07.1981

Автор: Ярошевич

МПК: H05K 7/12

Метки: неразъемное, соединение

...поверхностистенок отверстия 2 между собой целесообразно выполнять по посадке с натягом,Целесообразно также выполнение накаткина поверхности охватываемой детали3 на ее конце 7. Для сборки неразъемного соединения охватывающая деталь1 изготавливается из более пластичного материала, чем охватываемая деталь 3. Необходимая прочность и твердость охватываемой детали 3 обеспечивается путем ее термообработки.Процесс соединения охватывающей1 и охватываемой детали 3 осуществляется путем приложения осевого усилия к поверхности охватываемой детали 3 (фиг, 2), Величина этого усилия зависит от сопротивления материала охватывающей детали 1 срезу иизгибу,а также от длины окружностиострой кромки б, 45При достижении, соответствующегоусилия напряжения,...

Номер патента: 847540

Опубликовано: 15.07.1981

Авторы: Макошин, Смирнов

МПК: H05K 13/02

Метки: выводами, осевыми, радио-деталей, установки

...вид сбоку, на фиг. 2 - то же,вид сверху.Устройство для установки радиодеталей с осевыми выводами содержиттранспортирующие барабаны 1 с гнездами 2 для . радиодеталей, механизмсортировки содержащий воронку 3 ишарнирно соединенный с ним транспортирующий канал 4, блоки 5 программного, управления, соединенные с блоками 6 контроля и с блоками 7 Фиксации исходного положения, Каждый изтранспортирующих барабанов 1 еоединен с воронкой 3 транспортирующимканалом 8. Транспортирующий канал 4соединяет воронку 3 с укладочным устройством 9.Устройство работает следующим образом.Радиодетали засыпают в транспортирующий барабан 1, который при вращении выдает по одной радиодетали наисходную позицию. Установленные на исходных позициях блоки 6 контроля...

Номер патента: 847541

Опубликовано: 15.07.1981

Авторы: Веретенников, Пучков

МПК: H05K 13/02

Метки: загрузки, конденсаторов, преимущественно, радиодеталей

...выравнивание выводов. Движениерихтующих гребенок 7 и 8 осуществляется от привода 21 через зубчатыепары 24, 23 и 23,22, кулачки 11 и 12,рычаги 9 и 10, После окончания рихтовки выводов и скобы у конденсатора26 рихтующие гребенки приходят в исходное положение. Ротор 3 делаетповорот на 1/и часть оборота. Вовремя движения ротора 3 конденсатор26 проходит зону опроса, где размещены контактные элементы 16, 40В зависимости от требуемого положения конденсатора 26 на позиции.выгрузки прЕдусмотрена воэможность работы механизма ориентации в двух решениях. В одном их них катушка электро магнита 13 в исходном положении обесточена, т.е. подпружиненный рычаг 15 вместе с подпружиненным штоком 14находится в верхнем положении. Конденсатор проходит между...

Номер патента: 847542

Опубликовано: 15.07.1981

Автор: Горенчиков

МПК: H05K 13/02

Метки: загрузки, радиодеталей

...и источники света, на вершине каждого зубапо всей его длине выполнена лыска.На фиг. 1 представлено устройство,общий вид; на фиг,2 - участок поворота паза накопителя,Устройство содержит вибробункер 1,лоток 2, бункер 3, накопитель, состоящий из пластин 4 и 5, образующих зигзагообразный паз, выполйейный иэ наклонных прямолинейных участков, расположенных под углом 20 к вертикали иимеющий ширину, соответствующую диаметру корпуса (баллона) детали б, Фотосхему, включающую источники света7 и фотодатчики 8, На вершине зубъев9 выполнены лыски 10, ограниченныеребрами 11 иУстройство едующим образом.Детали б (см,фиг.1) из вира 1 по лотку 2 поочередно пв бункер 3, по наклонной плокоторого скатываются в паз нКонец детали, первым дос йсрывается с...

Номер патента: 847543

Опубликовано: 15.07.1981

Авторы: Зискандович, Михайлов

МПК: H01B 13/012, H05K 13/06

Метки: жгутовэлектропроводов

...планки 12 установлены параллельно оси 10 барабана 2 и закреплены на его крайних параллельных дисках 13, Съемные обручи 14 закреплены на рейках 15 барабана 2, укрепленных на крайних дисках 13 барабана 2, Управление приводом 4 вращения барабана 2 и индикаторами 11 индикаторной линейки 9 осуществляется схемой программного управления (не показана) .Устройство работает следующим образом.При включении схемы управления привод 4 поворачивает барабан 2 н начальное положение, иэ которого производится монтаж жгута, а на индикаторной линейке 9 включается индикатор 11 около отверстия б монтажной панели 5 или фиксатора 7. На фиксаторе 7 закрепляется конец провода 8. При следующем такте управления включается следующий индикатор 11, если провод 8...

Номер патента: 847544

Опубликовано: 15.07.1981

Авторы: Жегулев, Осипов, Пеков, Семенов, Трегубенко, Шворобей

МПК: G01R 31/02, G01R 31/306, H05K 13/08 ...

Метки: печатных, плат, электрическихпараметров

...посредством зубчатой передачи колес 11й 12 кривошипно-шатунных механизмов,состоящих из шатуна 9 и колеса 11 ишатуна 10 и колеса 12 и шарнирногомногозвенного механизма из рычагов3-8 подъем поджимной платформы 2вместе с платодержателем 16. Благодаря тому, что поджимнаяплатформа 2 установлена на шарнирноммногозвенном механизме из рычагов3-8, обеспечивается ее плоско-параллельное перемещение без перекосови, как резуЛьтат, равномерный и надежный прижим всех контрольных точекпечатной платы 27 к рабочим контактам(не показаны) контактного блока 26,Установка кривошипно-шатунных механизмов из шатунов 9 и 10 и колес11 и 12 для подъема поджимной платформы 2 обусловлено свойствами последних, которые обеспечивают оптимальные условия...

Номер патента: 849564

Опубликовано: 23.07.1981

Автор: Соколов

МПК: H05K 1/11

Метки: контактное, печатных, плат, преимуществен-ho

...происходит отключение контактногоузла от проверяемой печатной платы 9,Использование изобретения позволитсделать возможным подключение печатныхплат с разъемами, расположенными на ихпротивоположных концах, снизить время,необходимое на подключение печатныхплат с разъемами, расположенными на ихпротивоположных концах, к установкамконтроля,Контактное устройство, преимущест -венно для контроля печатных плат, содержащее корпус и расположенное в нем основание для размещения печатных плат супорами и ловителями, контактный узел иприжимной механизм с поворотной осью,о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности работы, прижимной механизм выполнй,в виде зубчатых реек, кинематически соединенных споворотной осью с возможностью...

Номер патента: 849565

Опубликовано: 23.07.1981

Авторы: Иванов, Коломейчук

МПК: H05K 1/11

Метки: контактное, контролябезвыводных, радиоэлементов

...с контактами, образующими перекрешивающиеся ряды с одинаковымшагом; на фиг. 3 и 4 - то же срадиальным расположением контактов.Устройство содержит диэлектрическое 10 основание 1, на котором размешены упругие контакты 2, выполненные в виде плоских пружин прямоугольного сечения, рабочие поверхности которых расположеныодна относительно другой под углом 0, 15не превышаюшим угол "самоторможения,определяемый по формуле Ю 4 дгсф 1,где 1 - коэффициент трения между рабочими поверхностями контактов контактного устройства и радиоэлементов, Обычно угол 6 не превышает 10 - 13 изависит от покрытия рабочих поверхностейконтактов,Длина контактов. 2, размеры сторон ихпрямоугольного сечения и материал выбираются иэ условий обеспечения...

Номер патента: 849566

Опубликовано: 23.07.1981

Авторы: Монахов, Созинов

МПК: G01B 7/14, H05K 1/11

Метки: металлизированныхотверстий, печатных, плат

...и подвижныйблок 4 представляют собой диэлектрические пластины 6 и 7 с отверстиями, имеющими одинаковые координаты, причем ко- )ординаты отверстий соответствуют координатам отверстий всех типов плат, проверяемых на данном устройстве. Во всехотверстиях размещены контактные элементы, состоящие соответственно из втулок 208 и 9, контактов 10 и 11, пружин 12 и13, Основа)(ие 1 и блок 4 установленытак, что все контакты соссны. Контакты10, выполненные в виде штырей, снабжены цилиндрическими наконечниками 14 и 35обращены к проверяемой печатной плате 15,Контактные штыри выпопцецы с буртиком 16, диаметр цилиндрического наконечника 14 меньше диаметра отверстий платы 15, а его длина больше толщины платы 15,К наружным концам втулок 9 припаяны...

Номер патента: 849567

Опубликовано: 23.07.1981

Автор: Носов

МПК: H05K 3/00

Метки: монтажныхотверстий, печатных, платах

...круглой формы, а два 15крайние базовые отверстия 3 и 4 выполнены продолговатыми и симметрично расположены относительно среднего отверстия 2, Крайние отверстия заготовки 1печатной платы расположены в направлении 20одной оси. Это уменьшает требования кточности межцентрового расстояния междуцилиндрическими пальцами 8.Нулевую точку О, относитецьно которой составляют Программу сверления монтажных отверстий в заготовке печатнойплаты выбирают в узле координатной сетки точно в середине или близко к середине длины заготовки 1 печатной платы, чтойовышает точность расположении монтажных: 30отверстий 6 относительно контактных площадок T заготовки 1 печатной платы. Нулевую точку О координйруют относительносреднего отверстия 2 печатной...

Номер патента: 849568

Опубликовано: 23.07.1981

Авторы: Киселев, Логинова, Ломовцева, Одинцов, Фролов, Шевцова

МПК: H05K 5/00

Метки: блок, радиоэлектронный

...ппенки ПМметодом тонкопленочнойтехнологии, которая обеспечивает высокуюплотность монтажа: ширину проводников и 68 фзазоров до 100 мк, диаметр переходногометалпизировацного дтверсткя до 70 мк,размер контактной площадки, му соответствующий, - до 120 мк,Для обеспечения большого числа соединений между эпектрорадкоэпемец тами(ицтеграпьными узлами) цд участках двухстороннего размещения 2 и в центральнойчасти 4 вводят дополнительные слои 6 и8 коммутации, выпопнецные кз полкдмидной пленки ПИжесткие ппдсткцы 7 и9 кз фопьгированцого стекпотекстолита.Послойные электрические присоединениядопопнктельных слоев коммутации к основным слоям гибкой многослойной соединительной платы 1 могут быть выполненыпо методу открытых контактных площадокили методом...

Номер патента: 849569

Опубликовано: 23.07.1981

Авторы: Михайловский, Осипов

МПК: H05K 5/02

Метки: преимущественнорадиоламп, съемник

...шайб, причемвнутренняя поверхность каждой эластичной шайбы выполнена по форме извлекаемой детали, съемник снабжен эластичнымупором, расположенным между толкателеми захватом,На фиг. 1 показан сьемник, общий видатна фиг, 2 - съемник в процессе работы,общий вид. Во внутренней полости корпуса 1 расположен захват, выполненный . из набора эластичных 3 и металлических 4 шайб. Толкатель 2 в центральной части снабжен эластичным упором 5. Наружный диаметр шайб 3 и 4 определяется размерами корпуса 1, а внутренний - размерами детали 6 (лампы, кварцевого резонатора и др.).Работа сьемника осуществляется следующим образом.Деталь 6 устанавливается в захват 3 и 4 и фиксируется упором 5. При перемещении толкателя 2 шайбы 3 деформирутот. Пож 889...

Номер патента: 849570

Опубликовано: 23.07.1981

Авторы: Алексеев, Важенин, Карякин

МПК: H05K 7/00

Метки: радиоэлектронныхблоков, размещения, стойка

...2 и3 образуются сквозные ячейки, соответствующие объему заполняющих ее кассет19.Таким образом набирается пакет ячеек,заданного размера и количества из плаотин 2,и профильных брусков 4, резьбовых шпилек 5, планок 6. Последнююячейку ограничивают пластиной 2 ивто-,рым боковым кронштейном 1. Далее кре гпятся ручки 13 и боковые панели 12 корпуса. Затем по всем четырем углам пакета ячеек на профильные бруски 4 с резьбовыми отверстиями 26, обращенными наружу вверх и вниз, крепится стяжка 7.При этом стяжка 7 выполнена в видеъуголка и крепится с напуском на сборнуюпереднюю панель 17 (фиг. 2) боковыестороны рамки 10 для крепления заднейпанели 11 и через пластины 2 - на боковой кронштейн 3 Горизонтальные сторонырамки 3.0, где каждая из сторон...

Номер патента: 849571

Опубликовано: 23.07.1981

Авторы: Гордиенко, Ершов, Мануйлов, Румянцев, Яковлев

МПК: H05K 7/20

Метки: радиоэлектронныхблоков, размещения, стойка

...отдельных лепестков, имеющих продольное сечение в форме участка спирали Архи;- меда и закрепленных на поворотной оси участком с наибольшей кривизной,На чертеже изображена стойка, общийвид им силовым элементом стойкиметаллический каркас 1 жестконный верхним 2 и нижним 33 840 основаниями, В нижней части основания выполнено входное окно с металлической решеткой (сеткой) 4 для принудительного воздушного охлаждения. По боковому периметрустойка имеет. зашитный кожух в виде боковых сьемных стенок 5 и дверей,6 (задней и передней).В боковом канале 7 установ.;ены направляющие козырьки 8, имеющие в продольном сечении форму спирали Архиме да. Количество козырьков определяется числом блоков 9 в стойке. Направляющие козырьки имеют возможность...

Номер патента: 849572

Опубликовано: 23.07.1981

Авторы: Гончаров, Потак

МПК: H05K 10/00

Метки: индикации, отказовв, резервированных, системах

...такта генератора дпясдвига его нв один шаг. При этом опросвыходов возобновляется и йпится до следующего неисправного выхода, Йпя определения вида отквзв (ложное срабатывание нли несрабатыввние) переключатель5 последовательно устанавпиввется в грложения, соответствующие замыканию одного из контактов б, в, г, д, е, ж, навходах 2-27 мультиплексора. Положениепереключателя, в котором лампа 11 гаснет, указывает номер неисправного каналаи вид отказа,Испопьзоввние коммутаторов опроса,мультиплексора и цифрового индикаторавзамен индивидуальных по каждому выходу схем контроля несоответствия, усипитепей и сигнапьных ламп позвопяет упростить схему и повысить оперативность контроля, Номер неисправного выхода, номеРгнеисправного канала и вий...

Номер патента: 849573

Опубликовано: 23.07.1981

Авторы: Гогичайшвили, Соловьев, Сухов, Щербаков

МПК: H05K 13/00

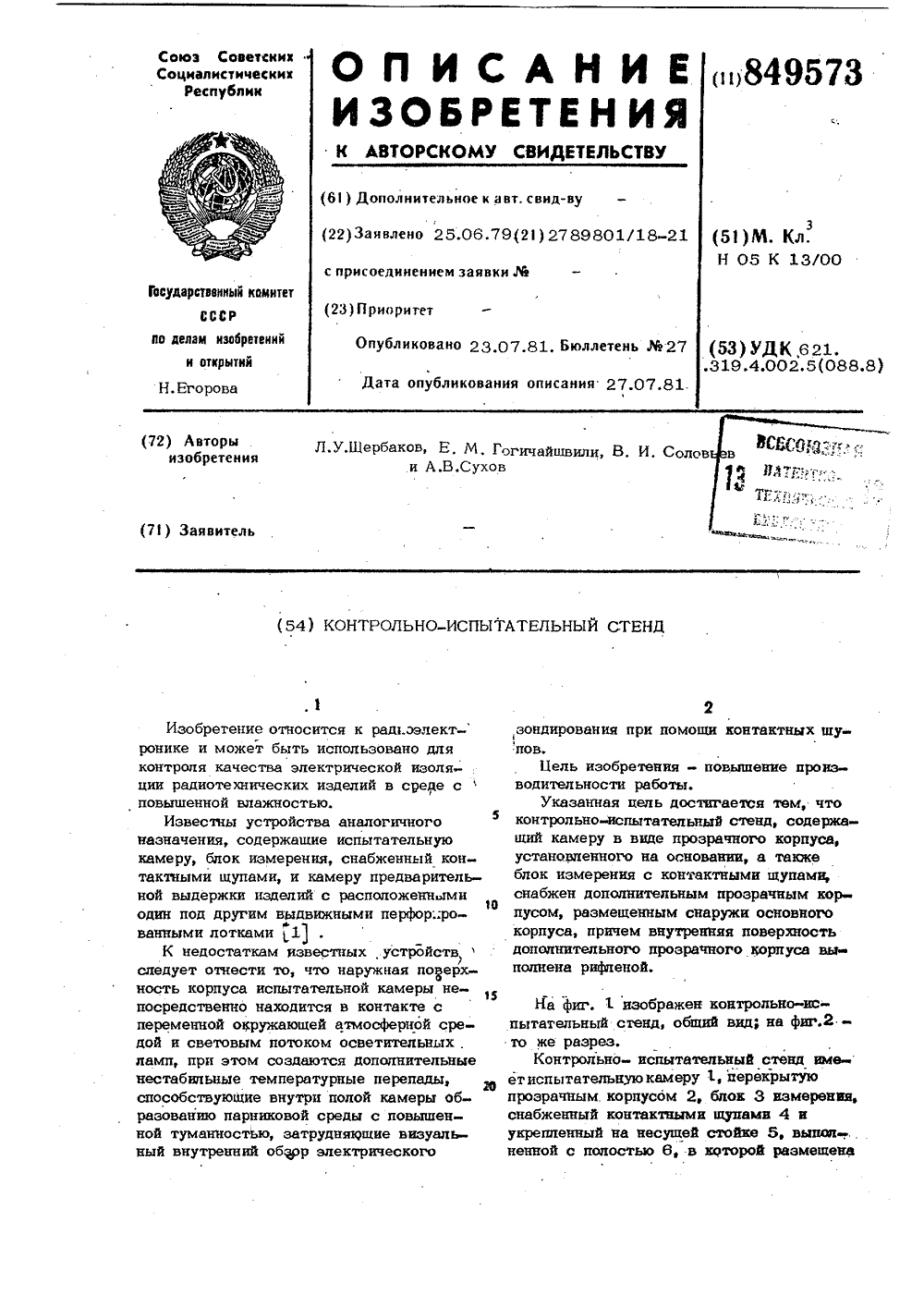

Метки: контрольно-испытательный, стенд

...контрольно-испытательный стенд, содержа щий камеру в виде прозрачного корпуса, установленного на основании, а также блок измерения с контактными щупами, снабжен дополнительным прозрачным корпусом, размещенным снаружи основною корпуса, причем внутренняя поверхность дополнительного прозрачного орпуса вы полнена рифпеной. На фиг. 1 изображен контрольно-испытательный стенд, общий вид; на фиг.2- то же разрез.Контрольно- испытательный стенд име ет испытательную камеру 1, перекрытую прозрачным. корпусом 2, блок 3 измерения снабженный контактными щупами 4 и укрепленный на несущей стойкепенной с полостью 6, в которой3 8 ЮБ электропроводка 7 с предохранителями 8, выходным разъемом 9.Снаружи основного прозрачного корпу,са 2 размещен...

Номер патента: 849574

Опубликовано: 23.07.1981

Автор: Двойных

МПК: H05K 13/04

Метки: групповой, преимущественно, радиодеталей, сборки, узлов

...снабженные заслонками, снабжено установленными на основании механизмом создания сборочного усилия, двумя механизмами возвратно -поступательного перемещения кассет и направляющими пля установки верхней кассеты, причем механизм создания сбо рочного усилия выполнен в вице герметичного корпуса, соединенного с воздушной магистралью и установленного с возможностью вертикального перемещения относительно основания над верхней кассетой, 20 а сторона герметичного корпуса, обращенная к кассете, выполнена из эластичного материала. При этом каждый из механизмов возвратно-поступательного перемещения кассет выполнен в виде двух закрепленных на приводном валу эксцентрич ных втулок, вставленных одна в другую, и амортизатора, установленных на...

Номер патента: 849575

Опубликовано: 23.07.1981

Автор: Солонин

МПК: H05K 13/06

Метки: контактные, монтажныхпроводов, накрутки, штыри

...прямой 10, то и точка А такжесдвинута относительно прямой 10, Поэтому силы 1 и 2 действуют по угломдруг к другу меньшим чем 180 . Результирующая сила Р является силой давления жилы 16 провода 6 на острую граньс( резца 7. Это давление Г удерживаетжилу 16 провода 6 в вогнутости 9 принакрутке,При необходимости отреза провода 6затормаживают его поступление с канала11. Торможение выполняют в пюбом месте, где проходит провод 6, внутри устройства или;вне его, например, в том месзе, откуда поступает провод 6 (возпе катушки с проводом 6), любым известнымспособом, Продолжают вращать шток 1 втом же направлении. При этом жила 16провода 6 продолжает накручиваться наштырь 4, но провод 6 не поступает с канала 11, так как его умышленно...

Номер патента: 851497

Опубликовано: 30.07.1981

Автор: Ходаковский

МПК: H01B 13/012, H05K 13/06

Метки: наплате, проводов, укладки

...6 и 7.Исполнительная система 3 состоииз укладочной головки 8, сменныхотдакщих барабанов 9 с проводами 1платы 11 с элементами фиксации про 30 водов и приводов 12 и 13.Устройство работает следующим об-разом,Программа-задатчик 1 выдает назадатчик 2 траектории информацию оначальной и конечной точке решетчатого копира, что соответствует коммутации к этим точкам, например электромагнитами; источника тока. Одновременно на исполнительную систему3 с программы-задатчика 1 выдаетсякоманда "наименование провода", прикоторой в укладочную головку поступает, например, провод 10 нужного наименования. Исполнительная система 3фиксирует провод на плате 11 с элементами фиксации в начальной точке,после чего с платы 11 на программузадатчик 1...

Номер патента: 851804

Опубликовано: 30.07.1981

Авторы: Либовнер, Смирнов

МПК: H05K 1/00

Метки: печатная, плата

...которых, рмерно по их окружности, выполнепродольные сквозные пазы 3.Печатная плата изготовляется сдующим способом.Основание платы иэ диэлектриго материала, например из стеклткани типа СП, пропитанной эпоксидно-формальдегидной смолой ЭИФ, получают прессованием в пресс-форме, в нижней матрице которой расположены специальные знаки в виде зубчатого колеса для получения продольных сквозных пазов в стенках отверстий. На полученном диэлектрическом основании выполняют печатный монтаж полуаддитивным методом: сначала всю поверхность диэлектрического основания, включая и стенки отверстий, металлизируют, например меднят, до толщины 1-5 мкм, затем снимают металлизированный слой с участков 4 стенок отверстий между пазами механическим путем,...

Номер патента: 851805

Опубликовано: 30.07.1981

Авторы: Беркович, Тесля, Федорищев

МПК: H05K 1/11

Метки: соединитель, электрический

...в герметичных радиоэлектронных ЗО блоках, герметизируемых за счет запайки электрического соединителяв корпус блока.Цель изобретения в ,повышение надежности конструкции,указанная цель достигается тем,что электрический соединитель, преимущественно для герметичных радиоэлектронных блоков, содержащий диэлектрическую подложку с пленочнымипроводниками, на которые нанесен слойдиэлектрика, снабжен слоем металлизации, размещенным на слое диэлектрика.На фиг. 1 показан электрическийсоединитель; на фиг. 2 - разрезА-А на фиг. 1,Электрический соединитель состоит,из диэлектрической подложки 1,на поверхности которой раоположеныпленочные проводники 2, на которыенанесен слой 3 диэлектрика, слой 4металлизации.Электрический соединитель 1 располагают в...

Номер патента: 851806

Опубликовано: 30.07.1981

Авторы: Николаенко, Туник, Черный, Яковенко

МПК: H05K 7/20

Метки: блок, радиоэлектронный

...и платы с теплонагруженными элемента851806 Формула изобретения ИИПИ Заказ б Тираж 889 Подписное Филиал ППП ми, снабжен перегородкой из пористого материала с отверстиями, установленной с зазором над поверхностьюжидкого диэлектрика.На чертеже изображен блок, общийвид,Блок состоит из герметичного контейнера 1 прямоугольной формы, частично заполненного жидким диэлектри;ком 2, который полностью покрываетплаты 3 с тепловыделяющими электроэлементами. Верхнее основание блока,имеющее развитую игольчатую поверхность конденсации, служит теплообменником 4Между теплообменником 4 ижидким диэлектриком 2 на расстоянииот уровня жидкости размещена перегородка 5 из пористого материала соткрытыми порами. Посредине перегородки имеются отверстия б. На...

Номер патента: 853835

Опубликовано: 07.08.1981

Авторы: Иванов, Нарциссов

МПК: H05K 1/18

Метки: колодка, контактная

...диэлектрическоеоснование 1 П-образного Сечения, водной боковой стороне которого выполнены отверстия 2 для монтажныхлепестков 3, а в другой боковойстороне прорезаны горизонтальныепазы 4, разделенные ребрами 5, которые с верхней стороны основанияпересекает вертикальный паз 6. Ребра5 размещены в шахматном порядкеотносительно отверстий 2. В вертикальном пазу 6 размещен прижимноймеханизм в виде цилиндрического теплостойкого диэлектрического вкладыша.7, на котором размещены концыизогнутых монтажных лепестков 3. Наверхней поверхности основания 1 рас853835 формула изобретения 55 Составитель .Л. ПрокопенкоКоляда Техред М.Голинка Корректор ц кая едакт ПодписноеССР Заказ о комитета и открытии кая наб., д 5 илиад ППП "Патент", г. ужгород,...

Номер патента: 853836

Опубликовано: 07.08.1981

Авторы: Евстратов, Лошаков, Филатов, Юрченков

МПК: H05K 3/00

Метки: базовыхотверстий, пробивки

...с возможностью передачи изображения от двух объективов.объективов 3 и 4 соответственно,второй пары зеркал 11 и 12, расположенных навстречу друг другу и передающих изображение от объектива4 и зеркала 13 с центральным отверстием, размещенным под зеркалом 6экрана 5. 5Пробиваемое изделие - 14. Перемещение стола осуществляется по двумвзаимно перпендикулярным направлениям и на некоторый угол относительно вертикальной оси рукоятками 15, 1016 и 17.Устройство работает следующим образом. Изделие 14 с выполненными нанем отметками совмещення, расположенными в одной плоскости, размещается 15на подвижном столе 7 таким образом,чтобы левая отметка расположиласьпод левым объективом 5, а праваяотметка под правым объективом 4, Затем, для более точной...

Номер патента: 853837

Опубликовано: 07.08.1981

Авторы: Безобразов, Молев

МПК: H05K 7/12

Метки: печатныхплат, установки

...для установки печатныхплат содеркит направляющие, выполненные в виде переходной рамки 1 со20 штырями 2, прижимной механизм, выполненный в виде набора сопряженныхмежду собой планок 3 с помощью стенок 4 и пружин 5, поджимающих планки 3, и размещенный на основанииб с отверстиями 7, разъемы 8, размеценные под основанием б таким образом, что его контактные гнезда 9расположены под отвер,",тием 7 основания б, причем на сопряженных сто 30 ронах соседних планок 3 прижимногомеханизма выповыемки 10, а влнены полукруглые выполнены нв переходной рамке 1направляющие пазы 11 ля размещения печатнтных плат 12.ы дляУстройство для установ ключения повки и подпечатных плат работает следующим образом.В исходном, начальномгеометриположениические оси...
