H05K — Печатные схемы; корпусы или детали электрических приборов; изготовление блоков элементов электрической аппаратуры

Номер патента: 1064493

Опубликовано: 30.12.1983

Авторы: Воронич, Розенблит, Савельева

МПК: H05K 7/20

Метки: блок, радиоэлектронный

...20Цель изобретения - повышение эффективности охлаждения путем увеличения интенсивности теплообмена.Поставленная цель достигаетсятем, что в радиоэлектронном блоке,содержащем теплонагруженные элементы и систему охлаждения, выполненную в виде абсорбционной машины с термосифоном, теплонагруженные элементы установлены внутритермосифона абсорбционной машины.На фиг. 1 показан радиоэлектронный блок, общий вид; на фиг,2узел Т на фиг, 1 (увеличено).Радиоэлектронный блок содержитсистему охлаждения в виде абсорбционной машины с генератором 1и термосифоном 2, генератор 1 приводится в работу энергией, выделяемой мощными теплонагруженными ВНИИПИ Заказ 10364 элементами 3, которые установленывнутри термосифона 2 и соединеныс платами М основной схемы...

Номер патента: 1064494

Опубликовано: 30.12.1983

Авторы: Андронатий, Касиян, Романовский, Яковлев

МПК: H05K 7/20

Метки: блоков, корпус, радиоэлектронных

...в Форме лемнискаты Бернулли,На Фиг, 1 изображен корпус,общий вид; на фиц,2 - узел 1 нафиг, 11 на Фиг,. 3 - разрез А"А наФиг,. 1 на Фиг 4 - уэел 11 на фиг.,1,Корпус содержит каркас в видесекций 1, образованных наборомунифицированных С-образных кронштейнов 2 эа одно целое с направляющими.3. Каждый иэ кронштейнов 2 состоит,из трех нераэъемных частей:вертикальной стойки 4, нижней 5 и нижней 6полок, в приливах 7 которых установ лены стяжные шпильки 8,.В направляющих 3 выпопнены отверстия 9, совпадаЮщие с отверстиями (не показаны) рамки 10 блоков 11 при сочленении разъемов 12 в рабочее положение, На нижних полках 6 кронштейнов 2 в проточках 13 установлены направляющие 15 для разделения охлаждающего потока воздуха, имеющие возможность...

Номер патента: 1064495

Опубликовано: 30.12.1983

Авторы: Бавыкин, Водолажченко, Лысый, Парасюк, Резник

МПК: H05K 13/00

Метки: выводов, радиоэлементов, формовки

...соосно на приводном валу 7, расположенном на станинах 1 и 3. Механизм формовки и обрезки выводов 65 выполнен в виде вала 5, на котором установлены поворотные рычаги 8, шарнирно связанные с втулками 9, в направляющих пазах которых перемещаются стержни 10 гибочных пуансонов 11, подпружиненных пружинами 12 и упирающихся в закрепленные на станинах 1 и Э отрезные матрицы 13 Поворотные рычаги 8 опираются на связанные с приводом (не показан) кулачки 14 Транспортирующие барабаны 6 содержат размещенные по их ободам держатели 15 выводов радио- элемента 16, у каждого из которых расположены закрепленные на подвижных элементах в виде дисков 17 по кругу гибочные матрицы 18Транспортирующие барабаны 6 имеют соосные с ними цилиндрические выступы...

Номер патента: 1064496

Опубликовано: 30.12.1983

Автор: Романков

МПК: H05K 13/02

Метки: аппаратуры, корпусов, подогрева, преимущественно, радиоэлектронной, транспортирования, установках

...в работе и расширение эксплуатационных возможностей,Указанная цель достигается тем,что в устройстве для транспортирования преимущественно корпусов радио-.электронной аппаратуры в установкахдля подогрева и очистки, содержащем механизм загрузки, транспортерс опорными элементами и зажимамии механизм выгрузки корпусов, каждый опорный элемент выполнен в видепланок, причем одна из планок выполнена со скосами, а каждый зажимрасположен на планке со скосами 40опорного элемента и выполнен в видеразмещенных один в другом цилиндров,наружный из которых подпружинен ина его цилиндрической поверхностивыполнен винтовой выступ и расположена плоская скобообраэная пружина,а другой цилиндр снабжен шестерней. На фиг, 1 и 2 изображен транспортер в...

Номер патента: 1064497

Опубликовано: 30.12.1983

Авторы: Гладченко, Сокол

МПК: H05K 13/08

Метки: магнитных, параметров, пластине, полупроводниковых, структур, электрических

...7, и рычага 15, выполненного в виде вилки и закрепленного в центрах 16, которые делят плечи рычага 15 в отно. шении 1:1 Ограничитель 17 колебаний, выполненный в виде рычага, поджат пружиной 18 к направляющим 14 и закреплен на оси 19 на несущей плите 8.Упругая направляющая обеспечивает связь подвижной рамки,13 с несущей плитой 8, состоящей из мембран 20, укрепленных по наружному диаметру в корпусе 21 при помощи набора шайб 22 и гайки 23, связанных по внутреннему диаметру с помощью колонки 24, набора шайб 25 и гайки 26.Устройство работает следующим образом.После предварительной ориентации .проверяемой пластины относительно зондов (вручную оператором) в режиме фАвтоматф срабатывает механизм перемещения зондовой карты по осикоторый...

Номер патента: 1066051

Опубликовано: 07.01.1984

Авторы: Абрамович, Заковряшин, Лукашенко, Панченко, Столяр, Хрущев, Черданцев, Шойхет

МПК: H05K 1/18

Метки: печатных, плат

...проводников. тактный блок 5, который шарнирно приНаиболее близким к предлагаемом , Р ованию 1, и блок 6 изкреплен к основанию по технической сущности является уст-.мерения, сое,циненный с к н,циненный с контактным ройство для контроля печатных плат п через коммутатор 7блоком 5 че ез коим содержащее контактное поле об азо " блок 5 выполнен в виде30 Контактный блок ванное единичными контактными груп- ора еди ичиых контактных групп, лами, состоящими из контактов, рас-объединенных в линейки 8. Располоположенных последовательновдоль женные со смещением по одной из осей одной из осей координатной сетки вкоординатной сетки. одна относительно ее узлах с переменным шагом и равно другойПодпружиненные контактные мерно расположенных вдоль другой...

Номер патента: 1066052

Опубликовано: 07.01.1984

Авторы: Белов, Лошаков, Филатов, Юрченков

МПК: H05K 3/00

Метки: базовых, отверстий, пробивки

...с объективами, строящими изображение на экране, и друмя дополнительными объективами, соединенными с объективами проектора при помощи световодов С 23Недостатками ьзвестного устройства являются невозможность компенсирования погрешности -в расстоянии между. отметками .совмещения по вертикали и сложность конструкции, обусловленная большим количеством зеркал в про-З 5 екторе, что, в свою очередь, является причиной недостаточной надежности и дополнительных потерь от рассеивания света на их оуражаюших поверхностях,Цель изобретения - упрощение кон 40 струкции и повышение надежности.Указанная цель достигается тем, чте и устрбйстве для нробивки бдзовых отверстий, содержащем основание, иа котором Установлены пробивной штамп, подвижный стол,...

Номер патента: 1066053

Опубликовано: 07.01.1984

Авторы: Брезинский, Дьяков, Намитоков, Пахомов

МПК: H05K 7/20

Метки: корпус

...вакуума резко ухудшает условия, охлаждения элементов .пускорегулирующей аппаратуры, в частности дросселя, что приводит к снижению его экономических показателей, увеличению материалоемкости и сни.жению допустимых нагрузок.15Известен гладкий корпус дпя пус.корегулирующей аппаратуры, в котором элементы пускорегулирующей аппаратуры, а именно дроссель, залиты эпоксидным компаундом 123 . " 20Закрытый гладкий корпус снижает интенсивность охлаждения дросселя конвекционными потоками воздуха,. Ламинарные потоки, хорошо обтекаю; щие гладкий корпус, хуже охлаждают 25 дроссель, чем завихряющиеся воздуш-. ные потоки. Кроме того, закрытый гладкий корпус имеет минимальную поверхность охлаждения. Не исключено также наличие полостей под поверхностью...

Номер патента: 1066054

Опубликовано: 07.01.1984

Авторы: Будо, Зданович, Староверов

МПК: H05K 13/02

Метки: подачи, поштучной, радиодеталей

...рычагом12, при этом перемещается и его.профильная поверхность 10. Радиодеталь,находящаяся в пазу 5 . для радиодеталей поворотного питателя 4.опускается, и выступы 7 радиодетали, остаршейся в лотке 1, и радиодетали, находящейся в пазу,5 для радиодеталей,оказываются расположенными с зазором, При дальнейшем повороте подпружиненного рычага 12 радиодеталь подается в гнезда ротора 16. Изобретение относится к технологмческому оборудованию для производства радиодеталей и может бытьиспользовано для поштучной подачирадиодеталей,Иэаеатио устройство для подачидеталей, содержащее накопитель, выВюненный в виде лотка, и поворотный питатель с пазом для деталей С 13 .Однако данное устройство не обеапечивает надежной подачи радиодета"лей з пластмассовом...

Номер патента: 1067622

Опубликовано: 15.01.1984

Авторы: Винар, Король, Шамура

МПК: H05K 1/18

Метки: контактное

...имеющих диаметр меньший,чем диаметр входного отверстия контактных гнезд при выключенном магнитном поле и опрокидывании устройства, 40йапример, во время транспортировкибез вставленных радиодеталей, а также недостаточная надежность контактирования аксиальных выводов с токопроводящими отрезками из-за их точеч ного соприкосновения.Цель изобретения в . повышение надежности в работе,Поставленная цель достигаетсятем, что в контактном устройстве,содержащем диэлектрическое. основание, токопроводящие контактные гнезда с выходными отверстиями в видеворонок, расположенные в зазоре между полюсами магнита, которые ориентированы вдоль продольной оси контактных гнезд, и токопроводящими Ферромагнитными пружинными элементами, одна из...

Номер патента: 1067623

Опубликовано: 15.01.1984

Авторы: Кабишев, Пантелеев

МПК: H05K 5/00

Метки: направляющая, телескопическая

...звене 1 закреплен стопор9, состоящий иэ плоских пружин 10 с закрепленной на них планкой 11 с фиксатором 12. Второй стопор 13 аналогичной конструкции закреплен на планке 14, снабженной пазом 15 и закрепленной на промежуточном звене 1. На упоре 4 несущего звена 3 установленаподвижная планка 16 с пазом 17. На подвижной планке 16 консольно закреплен Г-образный пружинный упор 18Телескопическая направляющая работает следующим образом.Несущее звено 3 вместе с промежуточным звеном 1 перемещается вдоль неподвижного звена б до соприкосновения упора 7 звена 6 с краем паза 15 планки 14.При этом Фиксатор 12 стопора 13 под действием плоских пружин .10 западает в отверстие 8 неподвижного звена б. Промежуточное звено 1 зафиксировано. Несущее...

Номер патента: 1067624

Опубликовано: 15.01.1984

Авторы: Камшицкий, Москалев, Погребняк, Резник, Сергиенко

МПК: H05K 5/06

Метки: взрывонепроницаемой, оболочки, разгрузочное

...8 в аксонометрии.Разгрузочное устройство для взры:вонепроницаемой оболочки содержит пакет плоскопараллельных пластин 1, 10 зажатых между верхним 2 и нижним 3 основаниями. Основание 2 закреплено на внутренней поверхности корпуса 4 взрывонепроницаемой оболочки. На пластинах 1 выполнены прорези в ви- )5 де фигурных пазов 5 различного профиля и расположения, пластины 1 выполнены фигурными с различным профилем из металла, толщина пластин 1 й является величиной .постоянной, не эависящей от ее конфигурации и формы фигурных пазов 5, и равна толщине взрывонепроницаемого зазора 6, образованного между каждыми соседними пластинами 1 при их сборке в пакет. Соседние пластины 1 при наложении одна на другую частично перекрывают и совмещают Фигурные пазы...

Номер патента: 1067625

Опубликовано: 15.01.1984

Авторы: Алексеев, Шляхов

МПК: H05K 13/00

Метки: муфт, сборки, термоспаивающих

...1, вокруг 60периФерии которого на станине 2 раз.- .мещены и жестко закреплены исполнительные узлы и механизмы; механизм3 подачи и отрезки усаживаемой трубки 4 с копиром 5, узел б термоусад ки трубки с припойным кольцом 7,узел 8 съема муфт, механизм 9 намотки муфт в ленту с шестерней 10 и механизм 11 загрузки, На торцовой поверхности стола"шестерни 1 и жесткозакрепленной втулки 12 вставлены под-пружиненные стержни 13. В узле ы съема муфт установлен дугообразный копир 5.Втулки 12 одновременно с дугообразным копиром 5 выполняют роль съемника муфт и служат направляющей длявозвратно-поступательного перемещения стержня 13.Механизм 3 подачи и отрезки усаживаемой трубки 4 состоящий из узла14 подачи обоймы 15 и подпружиненного...

Номер патента: 1067626

Опубликовано: 15.01.1984

Авторы: Дорошенко, Курзов, Шелег

МПК: H05K 13/00

Метки: печатной, платы, ремонта, узла

...печатного узла между торцовОй,.поверхностью сопла и нижней поверхностью платы печатного узла существует зазор,. обусловленный тем, что места паек выступают под поверхностью платы и опираются на фитиль, установленный эаподлицо с.торцом сопла. В этот зазор проникает теплоноситель, оплавляя соседние ,пайки и загрязняя поверхность платы, что требует последующей очистки платы и дополнительного ремонта печатного узла, а это ухудшает .эксплуатационные возможности устройства.Цель изобретения - улучшение 40 эксплуатационных возможностей уст-, ройства.Поставленная цель достигается тем, что в устройстве для ремонта узла печатной платы Фитиль расположен ниже торца сопла с образованием с его стенками полости для размещения паяных соединений...

Номер патента: 1069201

Опубликовано: 23.01.1984

Авторы: Героев, Михалев, Негинский, Никитин

МПК: H05K 3/26

...с корпусом ванны 1. Ведущая магнитная полумуфта 10, получающая вращение от привода (не показан) и мембрана 4 с ведомой магнитной полумуфтой 8 - это и есть одновременно и бесконтактный возбудитель колебаний и устройство, придающее моющему раствору вращательное движение.Ведомая магнитная полумуфта 8 состоит из корпуса крыльчатки 12, четного количества магнитов 13, расположенных равномерно по окоужности с чередованием М и 8 полюсов (количество чередований И и 5 устанавливается в зависимости от требуемой частоты), и крышки 14, фиксирующей вгагниты, а ведущая магнитная полу- муфта 10 аналогична ведомой 8 и состоит из корпуса 15, магнитов 13 и крышки 16. В ванне выполнено отверстие, закрытое пробкой 17 для слива загрязненного раствора....

Номер патента: 1069202

Опубликовано: 23.01.1984

Авторы: Миронов, Шевляков

МПК: H05K 7/12

Метки: крепления, печатных, плат

...к ее направляющему пазу, а также - к неплоскостности панели,Цель изобретения - повышение технологичности конструкции и удобства в эксплуатации и.Поставленная цель достигается тем, чтоустройство для крепления печатных плат,содержащее закрепленные винтами на панели своими основаниями стойки с направляющими пазами для размещения печатнойплаты и подпружиненный фиксатор, дополнительно снабжено упругими элементами,в основании каждой стойки выполнен паз,расположенный перпендикулярно к ее направляющему пазу, причем каждый упругий элемент размещен в пазу основаниякаждой стойки с возможностью взаимодействия с панелью, а винты установлены между направляющим пазом каждой стойки ипазом ее основания.На фиг. 1 изображено устройство, общий вид; на...

Номер патента: 1069203

Опубликовано: 23.01.1984

Автор: Петров

МПК: H05K 10/00

Метки: многокаскадное, резервированное

...акустические волны), выходной переключатель 2, блок 3 пороговых элементов, входной переключатель 4, каскадные переключатели 5.1-5 М, блок 6 анализа, который состоит из элемента 7 сравнения, счетчика 8 и дешифратора 9; блок 10 памяти, блок 11 управления, выполненный в виде дешифратора команд, формирователь 2 коэффициентов передачи блоков, коммутатор 13, формирователь 14 сигнала блокировки. Первый информационный вход 15, второй информационный вход 16 и управляющий вход 17 входного переключателя 4; информационные входы 8, первые управляющие входы 19, вторые управляющие входы 20, первые выходы 21 и вторые выходы 22 каскадных переключателей 5; информационные входы 23, управляющие входы 24 и выходы 25 резервируемых блоков 1;...

Номер патента: 1069204

Опубликовано: 23.01.1984

Авторы: Алдабаев, Диденко, Конарев, Николенко, Ручинский

МПК: H05K 10/00

Метки: резервированное, трехканальное

...устройства, содержит генратор импульсов, и в каждом канале буферный запоминающий блок, формироватсл адреса мажоритарный блок и элемент И, каждый выход генератора импульсов соединен с синхронизируюшим входом формирователя адресов одного из каналов, адресные выходы формирователя адреса каждого канала соединены с соответствующими входами мажоритарных блоков каждого канала, а выходы переполнения - с соответствующими входами элементов И двух других каналов, выход элемента И каждого канала соединен с нулевым установочным входом форМирователя адреса данного канала, выход мажоритарного блока в каждом 15 20 25 30 35 40 Кроме того, буферный запоминающий блок содержит первый и второй дешифраторы, первый и второй коммутаторы, первые и вторые...

Номер патента: 1069205

Опубликовано: 23.01.1984

Автор: Сабинин

МПК: H05K 10/00

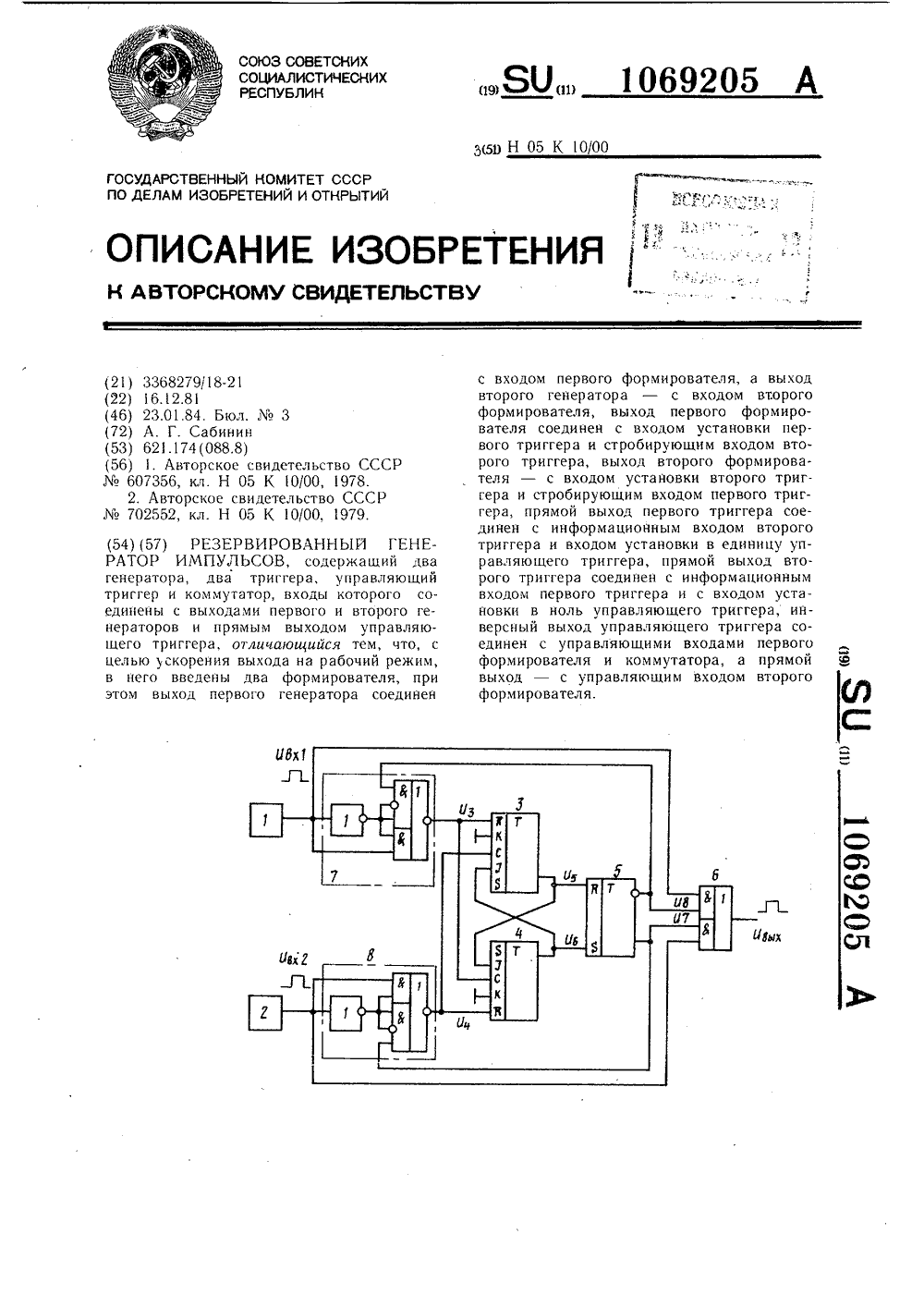

Метки: генератор, импульсов, резервированный

...управляющий триггер и коммутатор входы которого соединены с выходами первого и второго генераторов и прямым выходом управляющего триггера, введены два формирователя, при этом вход первого генераторасоединен с входом первого формирователя,а выход второго генератора - с входомвторого формирователя, выход первого формирователя соединен с входом установкипервого триггера и стробирующим входомвторого триггера, выход второго формирователя - с входом установки второго триггера и стробирующим входом первого триггера, прямой выход первого триггера соединен с информационным входом второго триггера и вхОдом установки в единицу управляющего триггера, прямой выход второготриггера соединен с информационным входом первого триггера и с входом...

Номер патента: 1069206

Опубликовано: 23.01.1984

Авторы: Бойко, Поращенко, Свиридов

МПК: H05K 13/00

Метки: микросхем, транспортирования

...загрузочный и разгрузочный магазины 3 и 4 и транспортирующий ротор 5 с держателями 6 микросхем 7. Между магазинами 3 и 4 и транспортирующим ротором 5 расположены механизмы перегрузки микросхем, каждый из которых содержит питатель 8 микросхем и узел сочленения 9 питателя 8 с транспортирукпцим ротором 5.Питатель 8 микросхем и узлы сочленения 9 установлены на подпружиненных поворотных планках 10, закрепленных на основании 1 с возможностью поворота относительно оси транспортирующего ротора 5. На держателях 6, установленных с возможностью поворота относительно своей оси закреплены кулачки 11, а на основании 1 - упоры 12, с которыми могут взаимодействовать кулачки 11. Узел сочленения 9 содержит фиксатор 13, подпружиненный пружиной 14 и...

Номер патента: 1070711

Опубликовано: 30.01.1984

Авторы: Метлинский, Шишканов

МПК: H05K 5/02

Метки: блоков, выдвижных, извлечения, радиоаппаратуры, ручка-съемник, установки

...резьбой, снабженным стопорной гайкой 13.На каждой части 9 скобы, спереди жестко укреплены ловитель 14, ныполненный в виде пальца с проточкой, входящей но взаимодействие с отверстием в лицевой стенке блока 15 (фиг.З), упор 16 и толкатель 17, установленный на направляющих 18 с накладками 19. На толкателе 17 подвижно на оси 20 установлены захват 21, выполненный с набегающей поверхностью 22, соприкасающейся с упором 16, эуб 23, имеющий возможность входить в зацепление с корпусом 24 прибора, пружина 25, соединяющая захват 21 с толкателем 17, и палец 26. На части 9 скобы укреплена также ось 27, на которой устанлвлен двуплечий рычаг, меньшее плечо 28 шарнирно соединено с пальцем 26, а большее плечо 29 выполнено с пальцем 30, установленным в...

Номер патента: 1072299

Опубликовано: 07.02.1984

Авторы: Абросимов, Козлов, Колпин, Полевой, Чудаковский, Шлегель

МПК: H05K 5/06

Метки: блока, корпус, радиоэлектронного

...опорные элементы крепления, каждый направляющий выступ выполнен с переменным поперечным сечением и параллельными скосами на двух его противоположных гранях, причем опорные элементы крепления выполнены в виде фланцев, закрепленных на корпусе наклонно относительно продольных осей направляющих выступов.На фиг.1 изображен корпус радиоэлектронного блока; на фиг. 2 - установка корпуса в БНК; на фиг. 3 - узел 1 на фиг. 1.Кожух 1 прямоугольного сечения имеетна внутренних узких вертикальных гранях выступы 2 с резьбовыми отверстиями 3 для крепления печатных плат 4 с компонентами микроэлектронной аппаратуры 5. В нижней части кожуха 1 имеется полость для установки и крепления в ней разъема 6, Широкиебоковые грани кожуха закрываются съе 1 чными...

Номер патента: 1072300

Опубликовано: 07.02.1984

Авторы: Мишенькин, Носов

МПК: H05K 7/12

Метки: крепления, печатных, плат

...фиксации подвижных Г-образных штоков относительно направляющих, каждый из которых включает в себя винтовую пару 2.Известное устройство недостаточно удобно в эксплуатации, так как не позволяет осуществить плотную компоновку печатных плат в корпусе радиоэлектронного блока.Цель изобретения - повышение удобств эксплуатации.Г 1 оставленная цель достигается тем, что устройство для крепления печатных плат, содержащее направляющие с пазами для размещения печатных плат, установленные в отверстиях направляющих подвижные Г-образные штоки и узлы фиксации подвижных Г-образных штоков относительно направляющих, каждый из которыхвключает в себя винтовую пару, снабжено стопором, выполненным в виде пластинчатых плоских пружин, в вертикальной полке...

Номер патента: 1072301

Опубликовано: 07.02.1984

Авторы: Джариашвили, Мартиросов

МПК: H05K 7/14

Метки: выключателя, крепления, узел

...монтажа.Поставленная цель достигается тем, чтов узле крепления выключателя, содержащемкоробку, выключатель, корпус которого выполнен с выступами и размещен в центральной части коробки, и фиксатор, который опирается на выступы корпуса, фиксатор выполнен в виде П-образной упругой скобыс отогнутыми концами, а боковая поверхность коробки - с четырьмя отверстиями,в которые введена П-образная упругая скобатак, что ее ветви охватывают корпус выключателя.На фиг. 1 изображен вставленный в скобу корпус выключателя в незакрепленномположении; на фиг. 2 - узел креплениявыключателя; на фиг. 3 - коробка с продетой П-образной скобой; на фиг, 4 - закрепленный в коробке корпус выключателя; на фиг. 5 - крышка коробки.Узел крепления выключателя...

Номер патента: 1073908

Опубликовано: 15.02.1984

Авторы: Гебелев, Каменецкий, Романенков

МПК: H05K 5/02

Метки: блоке, печатных, плат, съема, установки, фиксации

...одинаковыми радиусными участками, а в стенках отверстий35 рычагов выполнены пазы, причем ры-. чаги установлены с возможностью взаимодействия стенок их пазов с одним из радиальных участков осей печатных плат.На фиг, 1 схематически изображено предлагаемое устройство, общий вид; на фиг. 2 - рычаг в исходном положении на фиг. 3 - положение рычага при сочлененном разъеме; на фиг. 4 - то же, при зафиксированной плате на фиг. 5 - то же, в начале расчленения разъема.Печатная плата 1 снабженная розеткой 2 и рычагами 3 установлена в блоке 4, который имеет вилку 5, направляющие б и скобы 7. Рычаг 3 , имеет длинное плечо 8 и короткое плечо 9, фигурное отверстие 10 и установлен на оси 11. Ось 11 эапрессована в плате 1. Фигурное отверстие10 и ось 11...

Номер патента: 1073909

Опубликовано: 15.02.1984

Авторы: Золотарев, Кочетов, Махаев

МПК: H05K 13/06

Метки: выводов, микросхем, подрезки

...13 предстанляет собой многоячейное замкнутое устройство ленточного типа с приводом 17 шагового перемещения. Каждая ячейка 18 механизма 11 выполнена в виде корпуса с пазом 19, соизмеримым с габаритными размерами микросхемы, и консольно закрепленного Фиксатора 20.11 росмотрен несколько заполненных микросхемами направляющих каналов накопителч 13 и удостоверившись в том, что все микросхемы годные, оператор берет то количество пеналов, которое соответствует числу просмотренных направляющих каналов, и устанавливает их в гнезда 27 держателя 25 пеналов 26. При этом пенал 26 воздействует на упор 24, заставляя его поворачиваться вокруг оси 28 и высвобождать микросхемы 12, которые самотечно выгружаются в пенал 26. Одновременно с выгрузкой...

Номер патента: 1075453

Опубликовано: 23.02.1984

Авторы: Головин, Мальцев, Петров, Яковлева

МПК: H05K 3/36

Метки: многослойных, плат

...нанесение маскирукщего рисунка в местах, соответствукщих топологии проводников на поверхности пластины, и в местах, соответствукщих топологии проводников в теле пластины, производят одновременно, причем маскирующий рисунок, соответствукщий топологии проводников в теле пластины, наносят на той поверхности пластины, котораяв соответствии .с топологией проводников расположена ближе к проводнику, анодирование проводят до половины толщины пластины, а перед повторным анодированием маскирукщмй рисунок удаляют с мест, После повторного анодирования удаляют маскирукщий рисунок с мест 4, соответствукщих металлиэации по периметру поверхности пластины.(фиг.5) и проводят химическое травление в соляной кислоте в присутствии ионов меди участков 11...

Номер патента: 1075454

Опубликовано: 23.02.1984

Авторы: Бочков, Рогов

МПК: H05K 13/00

Метки: выводов, обрезки, радиоэлементов, формовки

...в радиальные пазы 10 и 11.полуцилиндров 7 и 8 так, что в исходномположении поверхность 14 вкладыша 15устанавливается на уровне поверхности 23 внутреннего .кольцевого выступа 9, через который также про ходят пазы 10 и 11. Разъемная матрица б имеет возможность движения вверхи вниз относительно пластин 2 и 3,а также относительно запрессованныхв них вкладышей 15 и поднимается сни зу толкателем 24 с помощью пружины25 растяжения через рычаг 26. Толкатель 24 выполнен пустотелым с двумя выступами 27, имеющими возможность взаимодействия с поверхностя.50. ми 12 и 13 полуцилиндров 7 и 8 ис гнездом 28 в верхней части, служащим для установки в него радиоэлемента 29Во внутреннем отверстии30 толкателя 24 расположен выталки ватель 31, служащий...

Номер патента: 1075455

Опубликовано: 23.02.1984

Авторы: Букевич, Крутовский, Молчанов

МПК: H05K 13/00

Метки: выводов, демонтажа, радиоэлементов

...дальнейшем перемещении радиодетали она попадает под нагреватель 12 со спиралью 13, где под действием пружины элемента 10 и производится выпайка вывода, который, будучи выдернутым из корпуса, выпада.ет из транспс,ртирукщего ротора б вприемную тару 14 также, как и корпус радиодетали, освобождаемый пос"ле раскрытия зажима 8 кулачком 3.Преимущество устройства состоитв увеличении производительности оборудования за счет механизации трудоемкого ручного демонтажа,Ожидаемый экономический эффект,который может быть получен в результате использования изобретенияобусловлен уменьшением времени на выпайку выводов с 6-7 с (по существующим нормативам на диоды Д 18-Д 20),до 1 с и соответствукщим снижениемтрудоемкости процесса. Тираж 783 Подписное...

Номер патента: 1075456

Опубликовано: 23.02.1984

Авторы: Аристархов, Замирец, Стрельник, Шаповалов

МПК: H05K 13/06

Метки: жгута

...включающему раскладкупровода на шаблоне, разреэку провода и предварительно зачищенных и залуженных участках, перенос жгута сшаблона на печатную плату, совмещение проводов жгута с контактнымиплощадками печатной платы и распайку,проводов жгута, перенос жгута сшаблона на печатную плату осуществляют после совмещения проводов жгута с контактными площадками печатной платы и их распайки.На Фиг 1 изображен обработанныйиа программном заготовительном оборудовании, смотанный: в катушку провод с зачищенными и облуженными участками 7 на Фиг.2 - шаблон, общий вид;на Фиг.3 - элемент шаблона с размещенными на нем частями предварительНо зачищенных и залуженных проводов,На Фиг.4 - шаблон с размещенным на 65 нем жгутом до разрезки проводов взачищенных и...
