H04B — Передача сигналов

Номер патента: 680184

Опубликовано: 15.08.1979

Авторы: Гельбштейн, Коротун

МПК: H04B 7/165

Метки: информации, комбинированной, модуляцией, передачи

...и, следовательно, при их квантовании вырабатываются нулевыеошибки. Этот факт позволяет просто ор-ганизовать на основе служебных выборок нормализацию шкалы амплитудного (аналогового) канала в приемнике сис 55 темы связи. Для этого достаточно добавить к амплитудам служебных выборок небольшую априорно известную величину,которая будет выделяться кввнтователем 3 квк ошибка квантования, проходить совместно с информацией весь емплитудный тракт, подвергаясь в нем искажениям и служить в дальнейшем для нормализации шкалы. Описанную операцию калибровки амплитуды служебных. посылок производит калибратор 2.Приемный блок 7 принимает сигнал и производит над ним линейные операции гетеродирования и усиления. Усиленный групповой сигнал поступает нв...

Номер патента: 680185

Опубликовано: 15.08.1979

Авторы: Гельбштейн, Карговский, Коротун, Курмаев, Михайлов

МПК: H04B 7/165

Метки: информации, комбинированной, модуляцией, передачи

...О, то есть длина формального слова.Увеличение длительностей символов исходного потока до величин, принятых в подпотоках, производится формирователем 3 на основе синхросигнелов, поступаощих с блока трансформации 8. Назначение этого блока состоит в трансформации синхрочастот, вырабатываемыхсинхрониаатором 7 для формирования исходного потока в синхрочастоты основного и дополнительного подпотоков.Основной подпоток данных, поступающих с выхода формирователя 3, испольэувтся для манипулирования частотойчастотно-манипулированноп генератора4, а дополнительный - манипулирует амплитуду частотно-манипулированного сигнала в амплитудном модуляторе 5.Радиосигнал с комбинированной амплитудно-частотной манипуляцией излучается нередеющим блоком...

Номер патента: 680186

Опубликовано: 15.08.1979

Автор: Млечин

МПК: H04B 7/165

Метки: колебаний, ретранслятор, частотномодулированных

...сэлектрическая схе жрой ства.Ретранслятор частотно-модулированных колебаний содержит входной усилитель 1, оконечный усилитель 2, фазовыймодулятор Э, блок 4 переноса частоты,смеситель 5, усилитель 6 промежуточной частоты, ограничитель 7, фазовыйдетектор 8, фазовращатель 9, гетеродин10, корректирующий контур 11 и фильтр 1 2.813/55 Тираж 775 Подписное ЦНИИПИ Государственного комитета СССРпо делам изобретений и открытий 13035,Москва Ж, Раушская наб., д,илиал ППППатент, г. Ужгород, ул, Проектная,5Обозначая передаточную функц 1 по после детекторной цепи (усилитель 1 с корректирующим контуром 11) через К (р) с учетом зависимостей выражений (1) и (2) уравнение для определения 9 имеет видв 1+ЧМ-К(р) 1 СЧ М 4 у (М 1 = оо 1+ Ч й) + Ч И ), отсюда а...

Номер патента: 680188

Опубликовано: 15.08.1979

Автор: Соколов

МПК: H04B 15/00

Метки: защиты, помех

...8 вырабатывает импульсы,обеспечивающие установку формирователяадреса 6, сумматоре 2, делителя частоты7, квантователя во времени 1, преобразователя код-напряжение 3, первого и вто 15рого коммутатора 9 и 10 и оперативногозапоминающего блока 5 в исходное сочастоты 7 подключает выход квентователя во времени 1 к входу сумматора 2, который будет работеть в этом случае в режиме "сложения", При заполнении делителя частоты 7 в оперативный заломинаюший блок 5 по первому адресу записывается из сумматора 2 вычисленныйпорог, который в дальнейшем будет использован для такого же участка, но второй строки. Далее, при установке делителя частоты 7 в исходное состояние, в формирователе адреса 6 устанавливается следуюший, второй адрес, по которому из...

Номер патента: 681563

Опубликовано: 25.08.1979

Авторы: Бормисов, Плотников

МПК: H04B 1/06

Метки: данных, информации, обратной, передачи, приема, решающей, связью, системах

...запись коэффициента верности производится со знаком +, в противном случае со знаком ". Поскольку до приема сообщения блок б памяти находится в исходном (нулевом) состоянии, то блоком 5 сравнения обнаруживается различие комбинаций. 30 Однако при первом приеме запись в ренерсинный счетчик 10 всегда производится со знаком +", это обес" печивается с помощью блока 8 блокировки, который при первом приеме 35 сообщения (до повторения) через свой первый выход отключает выход блока 5 сравнения от управляющего входа реверсивного счетчика 10. При первом повторении сообщения инФормация из 40 накопителя 2 переписывается в блок б памяти через ключ 7, который открывается по первому упранляющему входу сигналом со второго выхода блока 8 блокировки....

Номер патента: 681564

Опубликовано: 25.08.1979

Автор: Гаазе

МПК: H04B 3/44

Метки: дистанционного, необслуживаемых, питания, пунктов, усилительных

...управления соединен с дополнительным входом первого блока питания. На чертеже приведена структурная электрическая схема предлагаемой системы.Система дистанционного питания НУП-ов 1 содержит на ОУП-е станционный источник 2 электропитания и датчик сигналов управления (на чертеже не показан), а на каждом НУП-е 1 первый и второй .блоки питания 3 и 4, включенные последователЬно в цепь дистанционного питания с помощью проводной линии, связи 5, Первый блок 3 питания содержит транзистор 6, коллектор-эмиттерный переход которого подсоединен параллельно выходу блока 3 питания. На каждом НУП-е 1 имеется блок 7 управления, первый вход которого соединен с каналом 8 управления, подключенным к выходу датчика сигналов управления, второй вход блока 7...

Номер патента: 683028

Опубликовано: 30.08.1979

Авторы: Дубинин, Смирнов, Ушацкий

МПК: H04B 1/06

Метки: биимпульсных, приема, сигналов

...функциональная электрическая схема устройства; на фнг.2 - временные диаграммы, поясняющие его работу.Устройство для приема биимпульсных сигналов содержит последовательно соединенные входной усилитель 1, генератор 2 тактовых импульсов и выходной блом 3 стробирования, к другому входу которого подключен выход интегратора 4, а также включенный между выходом входного усилителя 1 и входамп интегратора 4 сумматор 5 по модулю,два, к другому входу которого подключен дополнительный выход генератора 2 тактовых импульсов, причем суммато 1 5 по модулю два содержит входной элемент НЕ б, выходы которого подключены к первым входам выходных элементов И 7 и 8, вторые входы которых сое. динены и являются другим входом сумматора 5 по модулю два...

Номер патента: 684746

Опубликовано: 05.09.1979

Автор: Тихонов

МПК: H04B 1/10

Метки: интермодуляционной, компенсатор, помехи

...включены последовательно за. градительный фильтр, челинейный элемент и вто. рой фильтр промежуточной частоты.На чертеже изображена структурная электри. ческая схема предлагаемого компенсатора.Компенсатор содержит сумматор 1, смеситель 2, первый фильтр 3 промежуточной частоты, усилитель 4 промежуточной частоты, усилитель 5,Составитель Г. СероваТехред М.Келемеш Корректор О, Билак Редактор И, Марховская Заказ 5306(54 Тираж 775 Подписное ЦНИИПИ Государственного комитета СССР ло делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб д. 4(5Филиал ППП "Патент", г. У:огород, ул. Проектная, 4 3 68фазовращатель б, заградительный фильтр 7, волинейпый элемент 8, второй фильтр 9 промежуточ.ной частоты,Компенсатор работает...

Номер патента: 684747

Опубликовано: 05.09.1979

Автор: Усанов

МПК: H04B 3/04

Метки: гармонический, данных, корректор, передачи, сигналов

...частей А. Соотношение (4) определяет основное свой. ство АЯ-преобразователя, которое формулирует. ся так:АЯ.преобразование с точностью до постоянно. го множителя вычисляет автокорреляционную функцию любого симметричного сигнала в масштабе времени, в два раза превышающем исход ный (реальный).Рассмотрим два важных следствия из соотношения (4). Следствие 1. Пусть преобразуемый сигнал обладает следующим свойством.АаФ = Ва(т) (5)где Я т) - автокорреляциопная рункция сигна.ла А ;К - постоянный множитель,Назовем сигналы, обладающие свойством (5),а.сигналами. С учетом (4) и (5) выражение (2)примет вид:Я(т) = хА 2 ф +Ва(82) = с(1). (6)Иэ (6) следует,.например, что для сигнала видааих/х имеет место следующее АЯ.преобразование:Аа(х) = аи "/" аи 2...

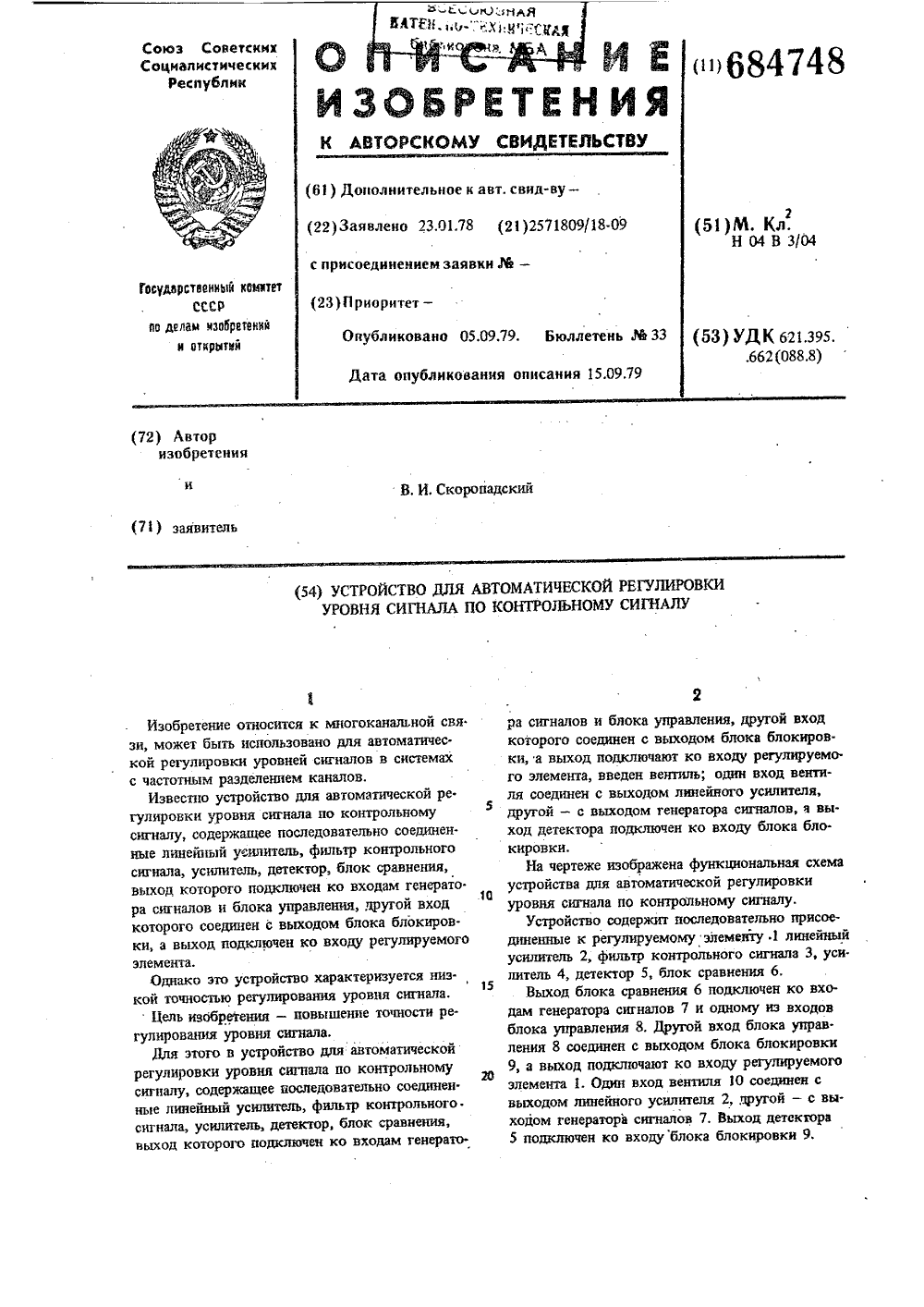

Номер патента: 684748

Опубликовано: 05.09.1979

Автор: Скоропадский

МПК: H04B 3/04

Метки: автоматической, контрольному, регулировки, сигнала, сигналу, уровня

...сигнала 3, уси. литель 4, детектор 5, блок сравнения 6.Выход блока сравнения 6 подключен ко входам генератора сигналов 7 и одному из входов блока управления 8, Другой вход блока управ. пения 8 соединен с выходом блока блокировки 9, а выход подключают ко входу регулируемого элемента 1. Один вход вентиля 10 соединен с выходом линейного усилителя 2, другой - с выходом генератора сигналов 7, Выход детектора 5 подключен ко входублока блокировки 9.684748Предложенное устройство обеспечивает Новь.птецные помехозащищенность и точность работыустройства. Составитель А, МеньшикоРедзктОр ь. ФедОтов Техред М.Келемеш ректор О, Бил Тираж 775 ЦНИИ 21 И Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж - 35,...

Номер патента: 684749

Опубликовано: 05.09.1979

Авторы: Лосихин, Толмачев

МПК: H04B 3/04

Метки: каналов, оперативного, тональной, частоты

...частоты содержит передающую часть, со. стоящую из генератора 1 модулирующего напря. жения, трех генераторов 2 - 4 контрольных частот,50 канал 5 тональной частоты и приемную часть, со. стоящую из входного блока 6, блока 7 автоматической регулировки усиления, четырех полосовых фильтров 8 - 11, трех компараторов 12 - 14, логи.ческой схемы И 15, оегулируемого усилителя 16, З 5 трех блоков 17 - 19 вьщеления огибающей, двух фазовых детекторов 20 и 21 и двух дополнитель.ных компараторов 22 и 23. Устройство оперативного контроля каналов40тональной частоты работает следующим образом,Из передающей части устройства в канал 5 то-,нальной частоты поступают одновременно контроль.ные частоты 1 ., Ф 1 р лромодулированныек к ср45по определеннэму...

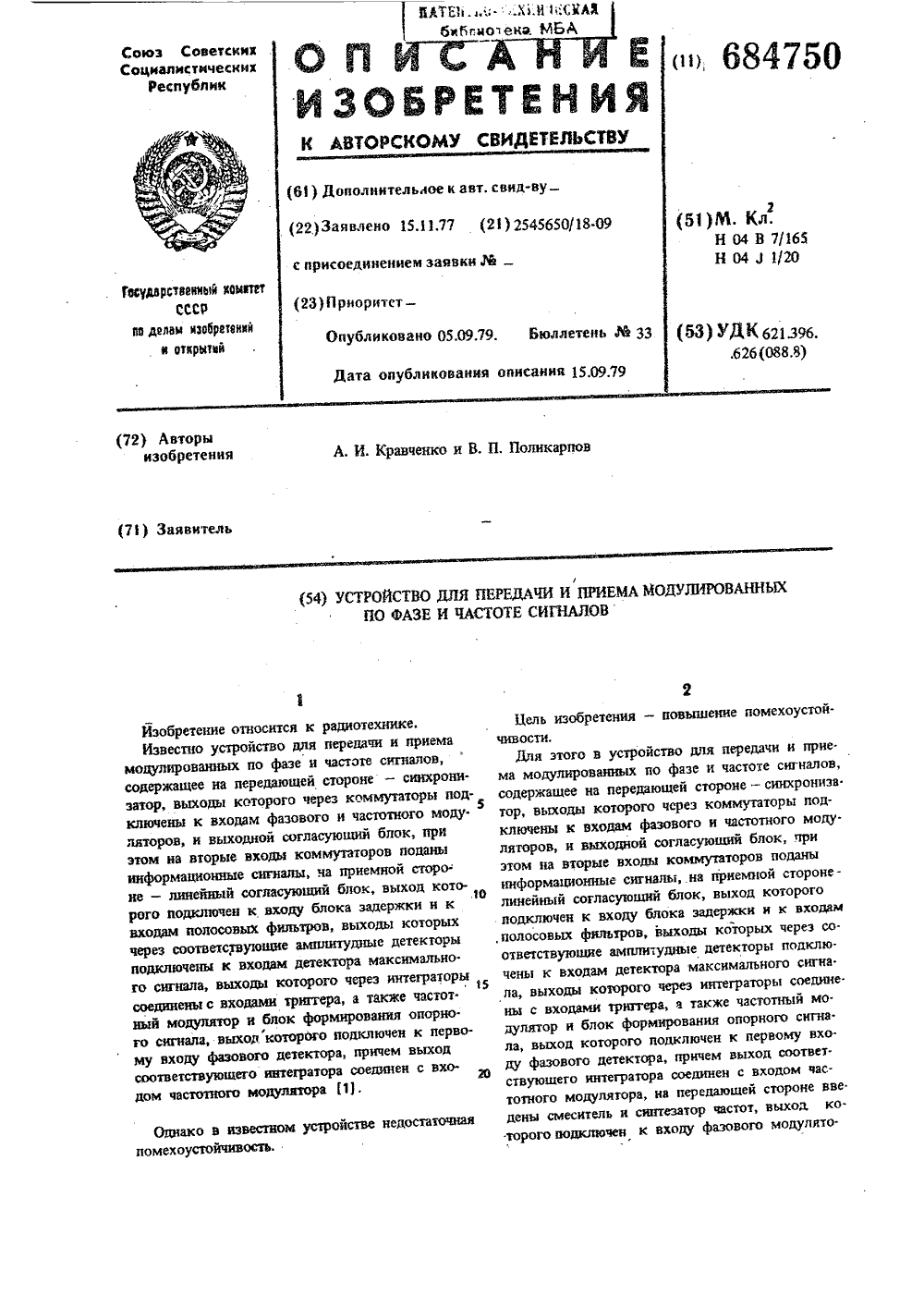

Номер патента: 684750

Опубликовано: 05.09.1979

Авторы: Кравченко, Поликарпов

МПК: H04B 7/165

Метки: модулированных, передачи, приема, сигналов, фазе, частоте

...поступает на интегра.торы 21, где осуществляется интегрирование ви.деосигнала и далее через триггер 22 на выход Демодуляция ФМ сигнала происходит в фа зовом демодуляторе 25. Выделение ФМ сигнала иэ ФМ - ЧМ сигнала осуществляется в смесите. ле 11, Каждой поднесущей ЧМ сигнала на входе смесителя 11 соответствует определенное значение частоты ситнала с выхода частотного моду: лятора 16. В результате преобразования на выходе смесителя 11 имеется только ФМ сигнал.Управление работой частотного модулятора 16осуществляется сигналом с выхода интегратора21. При прохождении сигнала через один из по.лосовых фильтров 18 открывается соответствен.но один из ключей 17 частотного модулятора16. Для компенсации задержки сигнала, проис.ходящей в частотном...

Номер патента: 684751

Опубликовано: 05.09.1979

Автор: Богачев

МПК: H04B 7/22

Метки: каналов, линия, многолучевых, радиосвязи

...а также последовательно соединенные интегратор и регенератор, управляющий вход которого ц управляющие входы входных и выходных ключей соединены с соответствующими выходамц блока стшхрокизации, введены на передающей стороне блок кодирования и дополнительный фазовый манипулятор, а на приеме - деманипулятор, полосовой фильтр, блок вычитания, фазовращатель, дополнительный ключ и решающий блок, при этом выход выделителя тактовых импульсов через последовательно соедюенные блок кодирования и дополнительный фазовый манипулятор, второй вход которого соедшен с выходами первого и второго ключей, подключен к второму входу фазового мацинулятора, выход блока согласования через последовательно сое.диценные деманилулятор и полосовой фильтр подключен к...

Номер патента: 684765

Опубликовано: 05.09.1979

Автор: Неронов

МПК: H03L 7/087, H04B 1/10, H04L 27/233 ...

Метки: демодулятор, модуляцией, приема, сигналов, синхронно-фазовый, угловой

...3 нижних частот, управляемый генератор импульсов 4, ключ 5, фазовыйдетектор 6, дифференциальный усилитель 7,блок памяти 8, ограничитель 9 сн 1 палов, сумматор 10, триггер 11, одновибраор 1.684765 Составитель Г. СероваТехред И. Асталош Корректор Т. Скворцова Редактор Б. Федотов Тираж 775 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5Заказ 5307/55 Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 3Устройство работает следующим образом, Принимаемая смесь сигнала и шума строби.руется парафазными сигналами управляемого генератора импульсов 4 в фазовых детекторах 1, 6. Генератор 4 формирует две смещенные на Т/2 импульсные последовательности (Т- период повторения...

Номер патента: 686147

Опубликовано: 15.09.1979

Автор: Шварцман

МПК: H04B 1/10

Метки: шумоподавитель

...и ключ 6 запирается благодаря выбранному соответствующим образом порогу срабатывания.В момент пропадания сигнала Оуровень шума 0, на выходе фильтра 1 возрастает, в ре.Формула изобретения Составитель Г. СероваРедактор Т. Янова Техред З.Фанта Корректор М. Вигула 5484/54 Тираж 7 ЦНИИПИ Государственного по делам изобретений и 113035, Москва, Ж, Рауш,д.4 иал ППП "Патент", г. Ужтород, ул. Проекп 3 6861зультате чего на выходе усилителя 5 происходит скачок управляющего напряжения О-,Однако этот скачок объективно запаздываетна некоторое время по отношению к моментупропадания сигнала Оо.К входу фильтра 1 подключаются последователъно соединенные дифференцирующая цепь7 и дополнительный усилитель 8, в результатезапаздывание этого скачка не...

Номер патента: 686148

Опубликовано: 15.09.1979

Авторы: Пономарев, Чупенко

МПК: H04B 3/46

Метки: амплитудной, высокочастотной, линейного, магистралей, связи, тракта, характеристик, частотной

...управления 4, линейный усилитель 5, генератор 6 фиксированной частоты, приемник 7 контрольного канала изме 3 68 ряемой системы и широкополосный измерительный усилитель 8,Лля осуществления предложенного способа выход генератора 1 испытательных частот подклю чен на оконечном пункте к входу линейного тракта.На промежуточном пункте последовательно с линейным усилителем 5 включен стабилизатор уровня 3, Кривая на фиг. 2,а - сигнал на вхо. де стабилизатора уровня 3. Стабилизатор уровня ,3 управляется блоком управления 4 (фиг.2,б). На вход блока управления 4 поступают соответ. ствующие сигналы: из приемника контрольного канала 7 - сигнал включения блока управле. ния 4; из блока широкополосного измеритель. ного усилителя 8 - токи испытательных...

Номер патента: 686149

Опубликовано: 15.09.1979

Автор: Тудоси

МПК: H04B 3/60

Метки: проводной, связи, средства, стоянке, транспортного, электрической

...с дорожным полотном.Количество щеток долно может быть иным,686149 параллельными целями включены конденсаторы14, пропускающие в обоих направлениях вызыв.ные, разговорные и другие информационныесигналы, и гальванически изолирующие проводники 3 от центральной батареи наземной станциисвязи,Элементы коммутационного блока размещенывнутри герметизированного ящика или контейнера, который располагается вблизи от дороги10 илн стоянки на специальной опоре, в сухомколодце или другом техническом сооружении.Изобретение уменьшает время установлениясоединения,каз 5484/5лписное ИИПИ раж 775 Филиал ППП "Патент",г, Ужгород, ул. Проектная узлов 1, установленных на транспортном средстве, при этом по крайней мере одна из щетокдолжна быть электрически...

Номер патента: 687604

Опубликовано: 25.09.1979

Авторы: Волков, Смирнов, Хмаладзе

МПК: H04B 1/10

Метки: подавления, помех, узкополосных

...Тираж 775 осуда рс твенного д изобретений осква, Ж,з 5746/53 ЦН ИИПИ по дел 113035, Подп исноекомитета СССРоткрытийушская нйб д, 4/5 род, ул, Проектная, 4 илиад вычитатель" 1, это напряжение приводит к подавлению помехи на выходе устройств.Рассмотрим прохождение сигнала через устройство после размыкания ключа 2 (с момента 1, до момента ключ 2 разомкнут)В результате этого на вход вычитателя 1, который соединен с перемножителем 4, сигнал не поступает. Сигнал на выходе устройства 1 О тот же, что и на входе, т.е, сигнал не претерпевает искажений. Рассмотрим прохождение помехи при 1 41В эти моменты времени выходное напряжение ключа 2 равно нулю и в фильтре 3 возникают свободные колебания. При настройке на синусоидальное колебание свободные...

Номер патента: 687605

Опубликовано: 25.09.1979

Авторы: Амеличкин, Волгарев, Матюнин

МПК: H04B 3/46

Метки: амплитудно, дистанционного, каналов, связи, характеристик, частотных

...по частоте и амплитуде, далее сигнал усиливается усилителем 10 и возврашается через коммутатор 8 и измерительную линию 12 в демодулятор 2, далее попадает на частотомер 3 и измеритель уровня 4. Позначению частотомера 3 определяется величина уровня измерительного сигнала на выходе измерительной линии 12 перед дополнительным преобразователем 9 сигналов, а измеритель 4 уровня показывает величину уровня сигнала с генератора 1 сигналов по шлейфу.Перед измерением уровень сигнала генератора 1 сигналов регулируется до величины, при которой значение его по частотомеру 3 будет соответствовать нормируемой величие а на входе прямого канала 6 (например, - 13 дБ), при этом показание измерителя 4 уровня будет соответствовать нормируемой величине...

Номер патента: 687606

Опубликовано: 25.09.1979

Авторы: Иванович, Кондратьев, Рогозина, Собенин

МПК: H04B 3/46

Метки: дистанционного, промежуточных, усилителей

...выбрана такой, чтобы она не менее, чем в два раза превышала время прохождения импульса по магистрали в оба конца. Таким образом, из общего вырабатываемо 25 го формирователем 3 импульса в линию на вход .группового тракта передачи оконченой станции) посылается только начальная половина импульса; вторая поло 30 вина ключом 4 не пропускается. На преоб. разователь 6 поступает полный импульс. Это обеспечивает получение на входе измерителя 5 одинаковых по длительности импульсов от всех промежуточных усилителей, имеющихся на магистрали связи.35 Каждый из этих импульсов имеет свою вполне определенную частоту заполнения, разную для разных импульсов. Перестраивая частоту настройки измерите 40 ля 5, можно измерить уровень сигнала, поступающего...

Номер патента: 687607

Опубликовано: 25.09.1979

Авторы: Брацлавский, Гершенгорн, Ишкин

МПК: H04B 3/54

Метки: высокого, линия, трехфазная, электропередачи

...высокочас итных трсимме тьном режим ин сахричнь оложением близкий тки по пе оризонта сдвинуты по 0 . Поэтому о то энергии в Цель в тросах. Для передачи в шей распо метрично провода и ленные по/53 Тираж 775 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 13 О 35, Москва Ж, Раушская наб., д/5 филиал ППП фПатент, г. Ужгород, ул. Проектн яичным обмоткам 5 токов промышленной частоты во вторичных обмотках 6 будут наводиться ЭДС, также сдвинутые наоугол, близкий к 180 . Тогда при последовательном соединении вторичных обмоток 6 трансформаторов 4 ток в цепи вторичных обмоток практически равен нулю, а эквйвалентное индуктивное сопротивление трансформаторов 4 равно сопротивлению намагничивания. Поскольку это...

Номер патента: 687608

Опубликовано: 25.09.1979

Автор: Шевчук

МПК: H04B 17/00

Метки: сигналов

...сигналов 20 содержит манипулятор 1 сигнала, блок 2управления, преобразователь 3 вида сигнала, индикатор 4, блок 5 выбора коэффициентов, состояший из п датчиков 6коэффициентов, коммутатора 7 и умножи687608 Составитель ВЛякншевРедактор Л Гребенниковв Текред Л. Алферова Корректор Н. Стец Заказ 5746/53 Тираж 775 Подписное БНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва Ж, Раушская набд. 4/5Филиал ППП фПатэнтф, г. Ужгород, ул. Проектная 4 толя й, сумматор 9, соединительную линию 10.Предлагаемое устройство для измерения сигналов работает следующим образом.Измеряемый сигнал поступает на вход манипулятора 1 сигнала, на выходе которого по сигналам с блока 2 управления появляется либо измеряемый, либо...

Номер патента: 687609

Опубликовано: 25.09.1979

Авторы: Байтурсунов, Фрумкин

МПК: H04B 17/00

Метки: амплитудночастотных, приборов, радиоизмерительных, характеристик, широкополосных

...еньт для Для Хш иоиэмнера я нала, вве ким енера и зонд, при этом налов подключен к редачи, с выхода а радиоизмерительход зонда располоередачи на рсстояотр вых бразуеной н змерения.этого в устройсирокополосных роров, содержащее гетдикатор входного сзок линии передачид генератора сигду отрезка линии перой сигнал подан нприбор, при этом вв отрезке линии и АМПИИТУДНСЧА СТОТНЫХ ОСНЫХ РАДИОИЗМЕРИТЕИЬНЫХНапряжение, развиваемое направленным апериодическим зондом 4 отрезке 3 линии передачи , будет пропорционально сумме падающей и отраженной волн напряжения, действуюгпих в сечении, в. котором установлен зонд 4, а также во всех сечениях линии 3, отстоящих от сечения зонда 4 на расстоянии, равном И Л /2, где Ъгг - длина волны в отрезке 3 линии...

Номер патента: 690632

Опубликовано: 05.10.1979

Авторы: Гришков, Морозенко, Пичугин, Полишкин

МПК: H04B 1/06

Метки: дистанционного, приема, сигналов

...Преимуществом данного устройства срав.сов 2, вьщелитель импульсов команд 3, первый пении с.известным является повышение достоформирователь запускающих импульсов 4, вто.1 верности приема сигнапов дистанционногорой формирователь запускающих импульсов 5, . управления" при уходе частоаю передатчика, йо.умножнтель частоты б, бистабнльный элемент этому не требуется налйчйяВисоКостабильных7, элемент И Зсчетчик импульсов 9, двоНчно генераторов в пеуеДатчиКе еигналов дистаищи-десятичньп дешифратор 10 и выходные элемен онйого управления.ты И 11, 12И,Устройство работает следующим образом,На вход устройства поступает сигнал ди. . Формула изобретениястащйонного" управления, представляющии "со. 20бой последовательйость"импульсов тжФового Устройство...

Номер патента: 690633

Опубликовано: 05.10.1979

Авторы: Галионко, Судник

МПК: H04B 3/46

Метки: двоичных, искажений, краевых, преобладаний, сигналов, типа

...блок и регистратор, а также иератора импульсов квантования, введены блок последовательно соединенные генератор нмпуль- тактовой снихроинзации и последовательно сосов квантования, первый элемент И, второй единениые регенератор длительности посылок, вход которого соединен с выходом порогово- счетчик посылок, накопитель и индикатор,го блока н анализатор, второй вход которого при этом выход порогового блока через блок через второй элемент И соединен с выходом тактовой синхронизации подключен к тзктово. генератора импульсов квзнтования 1), му входу регистратора, первый и второй выхоОднако это устройство не может быль ис- ды которого подключены соответственно к пер. польэовзно для определения краевых искажений вому и второму входам...

Номер патента: 690634

Опубликовано: 05.10.1979

Авторы: Марков, Ростовцев, Ростовцева, Рышков

МПК: H04B 3/46

Метки: каналов, связи, состояния

...2 и 3, Эти связиобеспечивиот формирование зоны стирания,при этом сигналы стирания проходят черезсхему ИЛИ 10, поступают на решающую схему 1, где и происходит форчирование оценкичастности сигналов стирания РсОдновременно с выхода устройства защитыот ошйбок ,УЗО) приемного устройства насчетчик 17 поступают сигналы, соответствующиеобнаруженной ошибке при приеме кодовойкомбинации, число которых и подсчитываетсясчетчиком 17. Это позволяет непосредственнодать оценку вероятности обнаруженной ошибкип 1 ж кодовых методах контроля Рна задан,ном интервале наблюруния. следовательно;оценки вероятностей Рс н Р,ьпредложенноеустройство производит посредством прямыхизмерений.Первый функционапыпай преобразователь12, связанный с решающей схемой 11...

Номер патента: 690635

Опубликовано: 05.10.1979

Авторы: Романовская, Сакеворян, Чернобыльский

МПК: H04B 3/46

Метки: аппаратуры, данных, передачи, проверки, работоспособности

...зировання приемник БЗО 4 осуществляет цик. ловое фазирование, сннхроиизируя работу второго формирователя импульсов 5 по нх общей цепи синхронизации,Правильная работа узлов фаэирования оце. нивается по двум сигналам, поступающим на входи блока сравнения и индикации 9 в ре 5 1 О 5 20 25 30 35 зультате сложения во втором сумматоре 6 его входных сигналов и сигнала контролирующей цепи, соединяющей четвертый выход приемни. ка БЗО 4 и первый вход блока сравнения и ийдикацни 9Во втором проверочном режиме кодовые блоки, сформированные в передатчике БЗО 1 так же, как и в первом режиме, поступиот Мереэ коммутатор 7 на второй вход первого сумматора 3, где на них накладывается информация первого формирователя импульсов 2, выход которого соединен с...

Номер патента: 690636

Опубликовано: 05.10.1979

Автор: Волк

МПК: H04B 3/46

Метки: основного, речевых, сигналов, тона, частоты

...для измерения частоты основного тона речевых сигналов, содержащее в каждом канале последовательно соединенные полосовой фильтр, формирователь импульсов, генератор напряжения, ключ, блок памяти блок сравнения и ждущий мультивибратор, выход генератора напряжения под" ключен к другому входу блока сравнения, при этом выходы ждущих мультивибраторов каждого канала подключены к входам сумматора, а также генератор тактовых импульсов, выход которого подключен к первому входу измерителя временных интервалоьк другим входам ключей,.о т л и ч а ю " щ е е с я тем, что, с целью повышения точности измерения, в каждом канале введены последовательно соединенные инвертор и дополнительныеформирователь импульсов, генератор напряженная, блок сравнения и...

Номер патента: 690637

Опубликовано: 05.10.1979

Авторы: Абраменко, Дедиков, Немудрук, Чужин

МПК: H04B 3/48

Метки: занятых, затухания, каналах, остаточного, телефонных

...в занятых телефонных каналах работает следующим образом,В начальный момент времени при отсутст. 35 пауз 3 на передающей стороне выдает сигнал,открывающий ключевой каскад 5. Измерительный сигнал с генератора измерительного сигна.ла 1 через ключевой каскад 5 поступает на блок согласования 4, а с него в канал связи б. 45На приемной стороне измерительный сигнал свыхода контролируемого канала связи б через полосовой фильтр 7 поступает на элемент И 14,на второй вход которого поступает сигнал сблока выделения пауз 13, Появившийся вэтом случае на выходе элемента И 14 сигналоткрывает второй ключевой каскад 12 в цепикомпенсации, и выходной сигнал местного ге.нератора 15 поступает на блок согласования8 для компенсации измерительного сигнала...

Номер патента: 692097

Опубликовано: 15.10.1979

Автор: Родионов

МПК: H04B 1/10

Метки: аналоговый, накопитель, повторяющихся, сигналов

...передачи и синхронизатор 5.Аналоговый накопитель повторящцихся сигналов работает следующим образом.Принимаемая смесь полезного сигна-ла и помех проходит через второй четырехполюсник 4 на первый вход сум-, матора 1, задерживается элементом 2 задержки и через первый четырехполюсник 3 поступает на второй вход сумматора 1. Задержанный сигнал суммируется с вновь приходящим сигналом. На выходе сумматора 1 регистрируется сигнал с улучшенным отношением сигнал/шум. Перед появлением сигнала на692097 Формула изобретения Составитель И. ГрачеваРедактор Т, Янова Техред Л.Алферова Корректор Ю. М кв аа ма еееетеаказ 6241/5 Тираж 775 Государственногоделам изобретений Москва, Ж, Ра Подписноемитета СССоткрытийкая наб.,ЦНИИП по 13035о филиал ППП...
