H04B — Передача сигналов

Номер патента: 552709

Опубликовано: 30.03.1977

Автор: Забегалов

МПК: H04B 1/38

Метки: передачи-приема, сообщений

...причем выход ограничителя 14 по максимуму подключен к входу дифференциатора 8, а выход ограничителя 15 по минимуму подключен к входу триггера 12.Устройство работает следующим образом.Ограничители по максимуму и по минимуму выполнены так, что уровни ограничения равны напряжениям на выходе частотного детектора 7, соответствующим максимальным отклонениям мгновенной частоты от среднего значения.На передающей стороне 1 формирователь 4 импульсов манипуляции фазы и блок 5 манипуляции фазы выполнены так, что фаза высокочастотного колебания изменяется скачком в моменты времени, когда рабочая точка на характеристике модулятора 2 проходит через изломы, то есть переходит с одной ветви характеристики на другую. При достижении верхнего предела рабочей...

Номер патента: 552710

Опубликовано: 30.03.1977

Автор: Журавин

МПК: H04B 3/04

Метки: адптивной, коррекции, фазовой

...электрическая схема устройства для адаптивной фазовой коррекции.Устройство содержит блок 1 корректоров фазы, амплитудный детектор 2, блок управления 3 и коммутирующий блок 4, канальные выходы которого подключены к амплитудному детектору 2, управляющие входы - к блоку управления 3, а дополнительные входы и выходы соединены с блоком 1 корректоров фазы. Передатчики 5 аппаратуры передачи данных (АПД) через каналы связи 6 соединены с коммутирующим блоком 4, выходы которого соединены с приемником АПД 7.Устройство работает следующим образом, На входы устройства из каналов связи б поступают фазо-модулированные сигналы. В зависимости от величины фазовых искажений, вносимых каналами связи 6, изменяется глубина паразитной амплитудной модуляции...

Номер патента: 552711

Опубликовано: 30.03.1977

Автор: Басиладзе

МПК: H04B 3/04

Метки: длинной, импульсов, линии, передачи, связи, стандартных

...повторител ный к входу линии 11.Однако известное устройство ет режим согласования и имеет требляемую мощность.Цель изобретения - обеспечен гласования при снижении потре ности. ачи стандартсвязи, содер подключен е обесп высоку ива- ноие режима со бляемой мощ стан- связи,подлинии я нного для передач нной линии повторительна выходе нератор посто устроистве ьсов по дл миттерный ходу линии включен ге Для этогодартных импсодержащемключенный кдополнительнтока,Устроиство для передачи станд5 пульсов по длинной линии связи,эмиттерный повторитель, подключеду линии, отличаю щее с я темлью обеспечения режима согласснижении потребляемой мощности0 линии дополнительно включен гентоянного тока.Источники информации, принятьние при экспертизе;1. Патент...

Номер патента: 552712

Опубликовано: 30.03.1977

Авторы: Васильев, Петровский, Савватеев

МПК: H04B 3/46

Метки: каналах, перерывов, связи

...детектора 2включены последовательно соединенные амплитудный ограничитель 3 и временной анализатор 4, дифференцирующий блок 5, решающий блок 6, а также последовательно соеди ненные дополнительные детектор 7, амплитудный ограничитель 8 и временной анализатор 9. При этом дополнительный выход входного блока 1 подключен через дифференцирующий блок 5 ко входу дополнительного детек тора 7, а выходы основного и дополнительноговременных анализаторов 4, 9 подключены к соответствующим входам решающего блока 6.Детектор 2, амплитудный ограничитель 3 и временной анализатор 4 объединены в канал 20 10 контроля по нулевым пересечениям, а дифференцирующий блок 5, детектор 7, амплитудный ограничитель 8 и временной анализатор 9 - в канал 11 контроля по...

Номер патента: 552713

Опубликовано: 30.03.1977

Авторы: Гарбер, Рабинович, Ушаков

МПК: H04B 3/46

Метки: промежуточных, связи, системы, станций, телеконтроля

...питающеи станции о имеюгся демодулятор о, переключатель 7 и датчик б и частот, выходы которого подключены к первым входам переключателя (, к другиы входам которого подключены выходы демодулятора б, На промежуточной станции э последовательно соединены выдели- тель 1 О сигнала опроса, ключ1 питания и детектор 12 ошиоок и отсутствия сигнала, а также счетчик 13 ошиоок, формирователь 14 импульсов ответа и генератор 1 о ответа, причем выход детектора 12 ошиоок и отсутствия сигнала подключен к входу генератора 1 о ответа через формирователь 14 иыпульсов ответа, к второму и третьему входам которого подключены соответственно выход выделителя 10 сигнала опроса и второй выход детектора 12 ошиоок и отсутствия сигнала. Ыторая оконечная...

Номер патента: 552714

Опубликовано: 30.03.1977

Авторы: Ефименко, Крамаров, Тарановский

МПК: H04B 13/00

Метки: гидрофон, линейный

...элемента 1,предотвращающая растяжение трубки и нарушение электрического монтажа гидрофона придействии осевых нагрузок. Фиксация 5 гибкойдиэлектрической трубки 2 относительно утол 30 щений б силового гибкого элемента может20 25 30 35 быть выполнена бандажированием или вулканизацией внутренней полости диэлектрической трубки 2 вместе с утолщениями б гибкого силового элемента в промежутках между группами пьезоэлементов.Утолщения 6 на гибком силовом элементе могут быть получены установкой металлических (пластиковых) трубок или сформированы литьем из пластмасс или твердеющих компаундов. Между электростатическим плетеным экраном 7 и цилиндрическими пьезоэлементами 3 установлена гибкая диэлектрическая акустически прозрачная трубка 8,...

Номер патента: 553750

Опубликовано: 05.04.1977

Авторы: Поляков, Фединин

МПК: H04B 1/10

Метки: движущих, селекции, целей

...включенные амплитудный детектор, селектор подлительности и формирователь строб-импульсов.Такое устройство обеспечивает повышение20 помехоустойчивости,На чертеже приведена структурная электрическая схема предложенного устройствадля селекции движущихся целей.Устройство для селекции движущихся це 25 лей содержит накопитель 1, последовательносоединенные дикретизатор 2, сумматор 3, весовой перемножитель 4, причем выход сумматора 3 через линию задержки 5 и второйдискретизатор 6 соединен со вторым его вхоЗЭ дом, а входы управления дискретизаторов 2 иИзд.25 Государственног по делам из 3035, Москва, ЖЗаказ 1070/3ЦНИ Тираж 815комитета Совета Министретений п открытий35, Раушская наб д, 4/ Подписив СССР Типография, пр, Сапуно 6 и весового...

Номер патента: 553751

Опубликовано: 05.04.1977

Авторы: Вовчецкий, Глаголев, Калугин, Кудрявцев, Лукина, Никандров

МПК: H04B 1/10

Метки: импульсного, многоканальное, поиска, сигнала

...причем второй вход третьего элемента И 12 соединен со вторым входом канального обнаружителя 6, дополнительный выход которого соединен с управляющим входом генератора 10 и соответствующим входом коммутатора 2.Устройство работает следующим образом.На вход устройства поступает смесь сигнала и шума, В начальный момент времени все каналы устройства свободны, генераторы строб-импульсов 10 выключены, элемент запрета 9 открыт, канальные обнаружители 6 установлены в нулевое состояние. Коммутатор 2 с помощью генератора тактовых импульсов 3 вырабатывает последовательно во времени на выходах своих разрядов импульсы длительностью, равной длительности элементарного участка дальности. Эти импульсы поочередно открывают элементы И 7. При превышении...

Номер патента: 553752

Опубликовано: 05.04.1977

Авторы: Самарский, Юрков

МПК: H04B 3/04

Метки: затухания, канала, остаточного, связи, состояния, уровню, шума

...амплитуду, вырабатывается генератором 1, усиливается ключевым усилителем 6 и через блок фильтров 2 посылается в направлении передачи четырехпроводного канала связи. Блок фильтров 2 служит для образования в полосе частот стандартного телефонного канала связи контрольного субканала и информационного канала. Контрольная частота совместно с информационным сигналом поступает на приемной стороне четырехпроводного канала связи на блок фильтров 3, служащий для разделения информационного и контрольного сигналов. Контрольная частота через блок фильтров 3 и усилитель напряжения 4 поступает на распределитель мощности 9, на выходе которого энергия контрольной частоты распределяется на два направления. Часть энергии через открытый ключ-...

Номер патента: 554620

Опубликовано: 15.04.1977

Авторы: Ермоленко, Савченко

МПК: H04B 1/06

Метки: восстановления, несущей, частоты

...поясняющие работу устройства.5 Устройство содержит последовательно соединенные элемент задержки 1, вход которого соединен с выходом приемника 2 радиопмпульсных сигналов, пороговый формирователь 3 и ключ 4, а также соединенные в кольцо 10 перестраиваемый генератор 5, ключевой фазовый детектор б, запоминающий блок 7 и управляющий элемент 8, при этом другой вход ключевого фазового детектора б соединен с выходом ключа, вход элемента задерж ки 1 через формирователь 9 стопового импульса подключен к одному из входов блока управления 10, а выход элемента задержки 1 через формирователь 11 стартового импульса подключен к другому входу блока управ ления 10, выход которого подключен к управляющему входу ключа 4.сного сигнала, с выхода которого...

Номер патента: 554621

Опубликовано: 15.04.1977

Авторы: Беляков, Будзко, Даки, Селивахин, Фомичев, Шидловский

МПК: H04B 3/46

Метки: распределительных, сетях, телеконтроля, электрических

...входы - с выходами распределителя 7, к входу которого подключен формирователь 12 тактовых импульсов, соединенный со вторым трансформатором 8 напряжения, при этом выходы схем совпадения 13 подключены к соответствующим исполнительным элементам б.Устройство работает следующим образом.Каждый из импульсных генераторов 4 формирует импульсы а, следующие с частотой 50 Гц и имеющие определенное положение на оси времени относительно момента начала положительной полуволны питающего синхронизирующего напряжения. Сдвиг во времени импульсов а каждого импульсного генератора 4 осуществляется с помощью фазоповторного секционирующего блока 11.Распределитель 7 приемного полукомплекта 5 синхронизируется импульсами формирователя 12 и последовательно на...

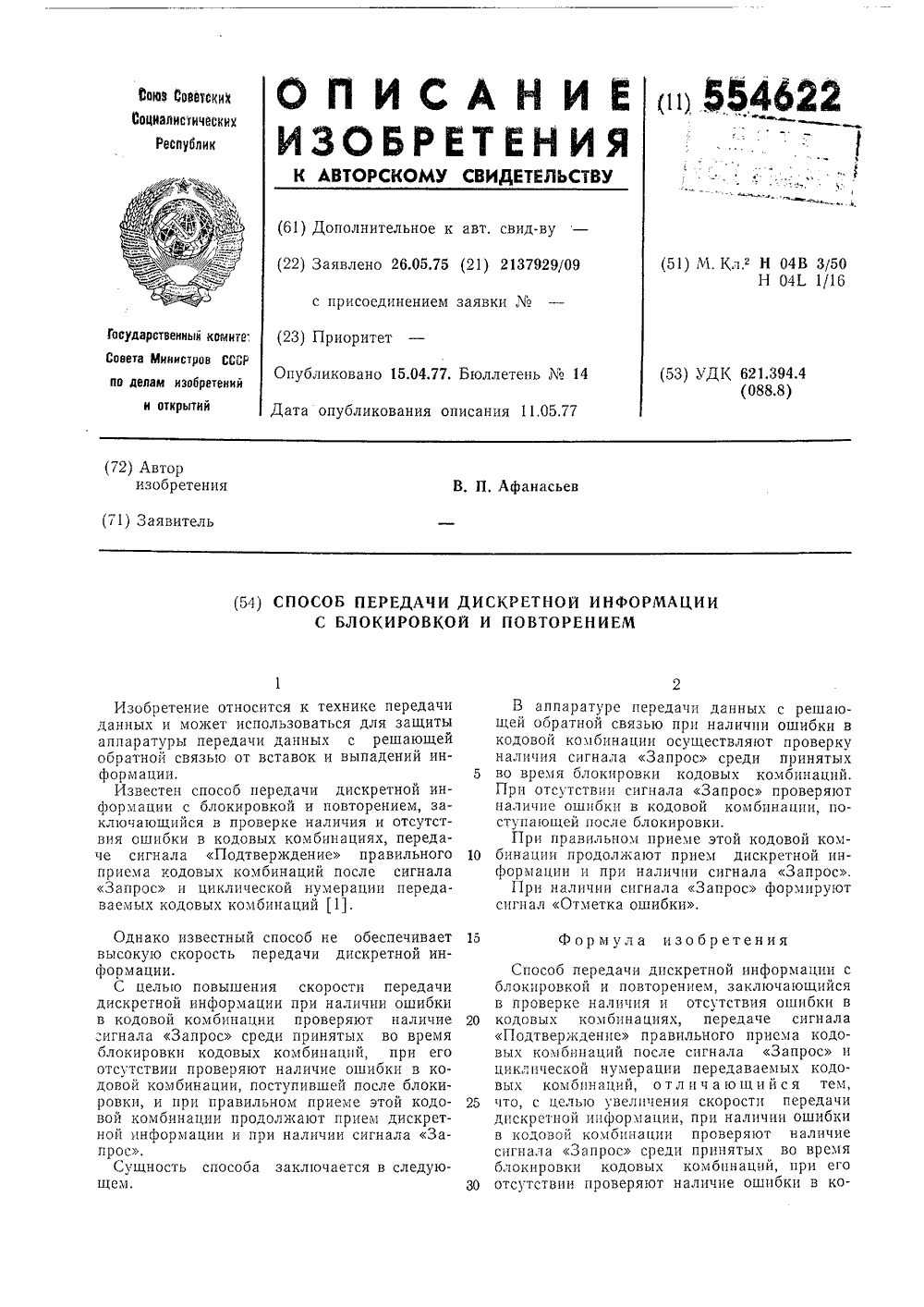

Номер патента: 554622

Опубликовано: 15.04.1977

Автор: Афанасьев

МПК: H04B 3/50

Метки: блокировкой, дискретной, информации, передачи, повторением

...приняблокировки кодовых комбинаотсутствии проверяют наличиедовой комбинации, поступившеровки, и при правильном привой комбинации продолжаютной информации и при наличипрос.Сущность способа заключается в следующем,сти передачи аличии ошибки ряют наличие тых во время ций, при егоошибки в кой после блокиеме этой кодо- прием дискрети сигнала ЗаВ аппаратуре передачи данныхщей обратной связью при наличиикодовой комбинации осуществляютналичия сигнала Запрос среди5 во время блокировки кодовых коПри отсутствии сигнала Запросналичие ошибки в кодовой комбиступающей после блокировки.При правильном приеме этой код10 бинации продолжают прием дискрформации и при наличии сигналаПри наличии сигнала Запрос фсигнал Отметка ошибки. Способ передачи дискретной...

Номер патента: 554623

Опубликовано: 15.04.1977

Авторы: Кукса, Шупляк, Щорс

МПК: H04B 3/56

Метки: высокочастотного, линий, обхода, связи, сетям, силовым

...с конденсаторами свя 10 зи 1, а выходы - с подстроечной обмоткой 5индуктивного блока присоединения 4, в окнокоторого пропускаются три жилы высоковольтной сети 8.Устройство работает следующим образом.15 От передатчика, подключенного к любымдвум фазам силовой сети электроснабжения2, высокочастотный сигнал распространяетсяпо линии связи в виде геометрической суммыволн прямой и обратной последовательности20 на индуктивный блок присоединения 4, а затем в высоковольтную сеть 8 - в виде волннулевой последовательности. Блок фазовыхконтуров выполнен таким образом, что в заданной полосе частот пропускают симметрич 25 ные составляющие высокочастотного сигналатолько прямой или обратной последовательности, вследствие чего уровень сигнала...

Номер патента: 554624

Опубликовано: 15.04.1977

Авторы: Двинянин, Лобов, Побережский, Подлубный, Хазан, Штеренберг

МПК: H04B 7/02

Метки: разнесенных, сигналов, сложения, телеграфных

...устанавливается по командам формирователя 2 весовых коэффициентов, поступающим на управляющий вход аттенюатора 3.Таким образом, на сумматор 5 сигналы различных каналов поступают уже взвешенными, причем посылки Нажатия и Отжатия имеют противоположные полярности напряжения. Сумматор 5 осуществляет линейное сложение взвешенных телеграфных посылок. Общий решающий блок 6, подключенный к выходу сумматора 5, формирует посылки Нажатия или Отжатия в зависимости от полярности выходного напряжения сумматора 5. Такиз образом, предлагаемое устройство обладает более высокой помехоустойчивостью. Формула изобретения 5 Устройство сложения разнесенных телеграфных сигналов, содержащее в каждой разнесенной цепи последовательно соединенные измеритель...

Номер патента: 554625

Опубликовано: 15.04.1977

Авторы: Егоров, Лосихин, Малючков, Толмачев

МПК: H04B 17/02

Метки: радиолиний, состояния

...на его вход информацию и вкаждый такт синхронного распределителя 1 выдает результат анализа информации в виде сигналов Ошибка или Нет ошибки. Сигнал Ошибка с выхода блока обнаружения ошибок 2 поступает на интегратор ошибок 6, к другому входу которого подключен выход дополнительного делителя частоты 5, формирующего интервалы усреднения с периодом, соответствующим времени интегрирования ошибок, путем деления поступающей на его вход последовательности импульсов синхронного распределителя 1. Интегратор ошибок 6 усредняет поступающие в интервале усреднения ошибки, а по окончании интервала им554625 Формула изобретения Составитель А. КузнецовРедактор А. Попова Техред А. Камышникова Корректор Л. Котов каз 913/14 Изд,374 Тираж 815...

Номер патента: 555545

Опубликовано: 25.04.1977

Авторы: Кажис, Рагаускас

МПК: H04B 1/06

Метки: приемник

...который соответству ет экстремуму огибающей, выбрана из условия 1 =со 51, Уровень срабатывания порогового элемента 6 О выбран, исходя из требуемых величин вероятностей правильного обнаружения и ложной тревоги, и является неизменным. При изменении спектральной плотности аддитивной помехи, срабатывает цепь 4 автоматической регулировки усиления, которая не реагирует на информационный сигнал, а только обеспечивает постож ство доверительного интервала по напряжению ЬОаддитивной помехи на выходе согласованного фильтра (см. фиг. 2, а). В такой схеме обеспечено постоянство вероятности ложной тревоги независимо от величины З 0 спектральной плотности аддитивной помехи,Диаграмма сигнала на выходе порогового элемента 6 показана на фиг. 2,б. При...

Номер патента: 555547

Опубликовано: 25.04.1977

Авторы: Григас, Пестининкас, Сметанин, Якас

МПК: H04B 3/46

Метки: времени, группового, запаздывания, неравномерности

...10.1 ОУстройство для измерения неравномерности группового времени запаздывания работает следующим образом.Сигнал с выхода генератора 1 качающейся частоты с частотой 14 поступает на один из входов смесителя 3 и на вход блоха задержки 5. Блок задержки 5 уравнивает время задержки сигналов, поступающих на дополнительный смеситель 6 от генератора 1 хачаюшейся частоты и от входа измеряе- о мого объекта 9. Сигнал от модулированного генератора 2 с частотойпоступает на другой вход смесителя 3 и на один из входов фазового детектора 7; причем, Смеситель 3 выдает разностную частоту:сСигнал 1проходит корректор 4, фазоврашатель 8, измеряемый объект 9 и поступает на приемник 10, в котором выделяется модулируюший сигнал 1 , фаза которого несет...

Номер патента: 555548

Опубликовано: 25.04.1977

Авторы: Бернацкий, Нухман, Райхман

МПК: H04B 3/46

Метки: каналов, параметров, телефонных

...бпоков 1 станции, к 10 контролируемому канаду на передаче подкпючается генератор контропьной частоты, а на приеме подключается бпок 7 предварительной оценки канала, который оценивает канал по приемному уровню с учетом его макси мапьно возможных отклонений, и с выхода блока 7 выдается сигнал на элемент И 6, Если уровень сигнала отсутствует или предельно мап, автоматический контроль по параметрам нецепесообразен, так как набпю дается длительное пропадание уровня. В этом случае с выхода эпемента И 6 в испытатепьный бпок 1 выдается сигнап запрета. Это означает, что контропь по параметрам нецепесообразен, Еспи уровень сигнапа находит ся в заданных пределах, с выхода блока 7 через эпемент И 6 в испытатепьный бпок 1 выдается сигнал -...

Номер патента: 555549

Опубликовано: 25.04.1977

Авторы: Сапирштейн, Шляхов

МПК: H04B 3/54

Метки: высокочастотный, заградитель

...из алюминия (которьди, но менее прочен), Лента20 выполнена, например, из предряженного стеклопластика.Контактные хлеммы 6 и 7 о опроводенной иэ ическая евышает иала, Обспирально витками/ ЦНИИПИ Заказ 474/29Тираж 872 Подписное ния шин 11 и 12 х элементу настройки 2 с разряднихом 3 через изоляторы 13, Элемент настройки 2 прихреплен х реактору 1 с помощью реек 14, Наружный виток обмотки реактора 1 снабжен ребрами 15 для улучщения условий охлаждения. Заградитель имеет серьгу 16 для подвески. Элемент настройки 2 снабжен экраном 17 с теплоизолируюшей прокладкой, что в случае опорной установки заградителя исключаетчрезмерный 1 О перегрев ферромагнитного оголовниха опорной конструкции 18 (конденсатора связи, изолятора) и уменьшает потери на...

Номер патента: 555550

Опубликовано: 25.04.1977

Авторы: Клиот, Чернобельский

МПК: H04B 7/12

Метки: автовыбора, приеме, рабочих, разнесенном, частот

...последовательно соединенных счетчика сбоев команд 4015, вход которого является входом блока,и триггера 16, к вторым входам которыхподключен датчик времени 17,Между выходом одного из амплитудныхдетекторов 2 и вторыми входами сумматоров 456 каждого канала включены последовательносоединенные блок 7 для измерения скоростифединга, третий элемент И 8, вь:ход которого соединен также с вторыми входами элементов И 5 каждого канала, и формирователь кода фиксированных частот 10,Предложенное устройство работает следукьшим образом.Зондирующие сигналы, например четныхи нечетных частот, поступают на полосовые 55фильтры 1, где производится их селекция,и затем на амплитудные детекторы 2. В блоке 3 для выбора оптимальных частот выбирают сигналы четной и...

Номер патента: 556557

Опубликовано: 30.04.1977

Автор: Рембовский

МПК: H04B 1/10

Метки: обнаружитель, последовательный, сигнала

...которых состоит из блока 2 формирования напряжения, пропорционального логарифму отношения правдоподобия, пг источников сигнала 3, - блоков 4 определения рангов спг 2налов, каждый из которых включен между соответствующими парами источников сигнала 3 и блоков 2 формирования напряжения.Обнаружитель работает следующим образом.иЧисло каналов т разбивается на - пар2 (число каналов и предполагается четным), Выборочные значения напряжений каждой пары каналов с выходов источников сигналов 3 на каждом шаге обнаружения сравниваются по величине в блоках 4 определения рангов сигналов.Большему значению напряжения присваивается ранг, равный двум, а меньшему значению - ранг, равный единице. Вероятности рангов в случае отсутствия сигнала в данной паре...

Номер патента: 556558

Опубликовано: 30.04.1977

Авторы: Бухвинер, Гордеев, Дубровский

МПК: H04B 7/08

Метки: антенн, выбора, радиосигналов, разнесенных

...которые искажены более, чем на бп=2 Ь/о то, где то - номинальная длительность элементарной посылки.Со второго выхода измерителя временных искажений 3 на один из входов селектора сигналов переключения 9 подаются импульсы переключения - фронты телеграфных посылок, искаженные более, чем на 407 о то,На время анализа качества приема т, определяемое времязадающим блоком 10, селектор искажений 5 и селектор сброса 7 открыты сигналом с первого выхода времязадающего блока 10, Если за время т через селектор искажений 5 на вход счетчика искажений 6 пройдет количество импульсов, равное или большее его емкости У, то на выходах счетчика искажений 6 и селектора сброса 7 появится импульс, свидетельствующий о том, что частота телеграфных посылок с...

Номер патента: 557489

Опубликовано: 05.05.1977

Авторы: Бабуров, Глотова, Маригодов

МПК: H04B 1/62

Метки: информации, передачи, приема

...источник 1 сигна. ла, выход которого подключен через предыскажаю. щий фильтр 2 к каналу связи 3 а на приемной стороне корректирующий фильтр 4, включенный между выходом канала связи 3 и входом приемни. ка 5 информации, анализатор спектра 6 и канал управления 7, при этом выход предыскажающего фильтра 2 через анализатор спектраб соединен с управляющим входом предыскажающего фильтра 2 и входом канала управления 7, выход которого соединен с управляющим входом корректируюше557489 Составитель Г. Теплова Редактор Г. Петрова Реп 3. Фанта Корректор Д, Мельниченко Заказ 1110/64 Тираж 815. Подписное81 ИИПИ Государственного комитета Совета Министров СССР по делам изобретенн и открьпъя1335, Москва, Ж-.35, Раупская иаб.,и. 4/51 илиал И 111 "1 аз...

Номер патента: 557490

Опубликовано: 05.05.1977

Авторы: Беган, Гальцев, Долгов, Пашовкин, Шитаков

МПК: H04B 1/64

Метки: сжатия, сигналов, фазоманипулированных, шумоподобных

...апачи.затор 16, формирователь 18 импульсов и формирователь 19 полустробов к соответствующим входам25 временного дискриминатора 17, выход котороговподключен к управляющему входу генератора 23 тактовых импульсов, кроме того, выход фбрмирователя 8 импульсов через формирователь,20 стробов подключен к одному из входов стробирующего каскада 21, другой вход которого соединен со входом узкополосного анализатора 16Устройство для сжатия фазоманипулированных шумоподобных сигналов работает следующим образом,Принятый сигнал поступает одновременно н а первые входы перемножителей 4, 5, 6, 7, на вторые входы которых с выходов регистра 2 поступают последовательности опорного периодического сиг. нала, генерируемые генератором 1. Напряжение с...

Номер патента: 557491

Опубликовано: 05.05.1977

Автор: Бакулин

МПК: H04B 1/68

Метки: данных, передачи, приема

...с источником тактовых импульсов 10 и решающей схемой 9, подключенной к фильтру компенсации 15.Устройство работает следующим образом.Формирователь посылок 2 на передающей стороне 1 из информационной последовательности формирует посылки постоянного тока, заграждающий фильтр 6 подавляет спектральные составляю. щие модулирующего сигнала, расположенные око. ло низкочастотного эквивалента групповой кон. трольной частоты (ГКЧ). Модулятор 3, на первый вход которого подается сигнал от генератора несущей частоты 4, создает сигнал, спектр которого имеет две боковые полосы. Полосовой фильтр 5 выделяет спектр одной боковой полосы, причем в области около ГКЧ имеет место ослабление спектральных составляющих модулированного сигнала ввиду действия...

Номер патента: 557492

Опубликовано: 05.05.1977

Автор: Судник

МПК: H04B 3/04

Метки: автоматической, двоичного, между, напряжениями, оптимальных, порога, сигнала, соотношений, установки

...двоичный сигнал может искажаться и поэтому на выходе регенератора импульсная последовательность инфор. мационного сигнала может быть с ошибками, которые подразделяются на ошибки перехода "единицы" в "нуль" и "нуля" в "единицу".Существует связь между числом переданных символов "единица" (" нуль" ), ошибками и числом принятых символовединица" ("нуль" ),Так при передаче без ошибок и при числе ошибок перехода "единицы" в "нуль", равному числу ошибок перехода "нуля" в "единицу", количество "единиц" (" нулей" ) в сигнале за время измерений на передаче и на приеме будет равно,Если же имеется преобладание ошибок перехо. да "единицы" в "нуль", то на приеме число "едина" в сигнале за время измерений меньше, чем на передаче. Если же имеется...

Номер патента: 557493

Опубликовано: 05.05.1977

Авторы: Букса, Василевич, Гаврюшенко, Киселев, Кучмезов, Микуцкий, Паршин, Русецкий, Токмаков, Хазацкий, Хочанский

МПК: H04B 3/20

Метки: информации, передачи, приема

...соединен с блоком управления 7, причем дополнительные вход и выход при. емного синхронизатора 8 соединены с дополнительными выходом и входом передающего синхрониза тора 9,Предложенное устройство работает следующим образом.После завершения передачи информационной части сообщения в блок уиравления 7 поступает команда на переключение устройства в режим приема, но за счет действия узла 10 защиты от эхо.- сигнала устройство еще некоторое время остается в режиме передачи. В канал связи 5 на время дополнительного пребывания устройства в режиме пере. дачи посылается любрй блокирующий код. Длительность посылки этого кода определяется протя. женностью канала связи 5 и должна превышать двойное время распространения сигнала в нем. Принимающее...

Номер патента: 557494

Опубликовано: 05.05.1977

Авторы: Ковтун, Подберезин, Шевчук

МПК: H04B 3/46

Метки: импульсно-кодовой, линейного, модуляцией, регенераторов, связи, систеи, тракта

...выходы схемы сравнения 5соединены со входами анализирующего блока 8,выход которого через блок фазирования 9 соединенсо вторым входом следящего формирователя меан. 29дра 7, первый выход которого подключен к управляющему входу анализирующего блока 8 и ковторому входу схемы сравнения 5, а второй итретий выходы соединены соответственно со вторым входом блока фазирования 9 и с третьим э 5входом схемы сравнения 5.Устройство работает следующим образом,гНа вход регенератора или линейного тракта 3 сформирователя меандра 1 подается дискретный испытательный сигнал вида "меандр", скорость пере- ЗОдачи которого может плавно изменяться при помощи регулятора плавной расстройки 2. Устройствовыделения временных интервалов (ВВИ) самосинхронизирующего...

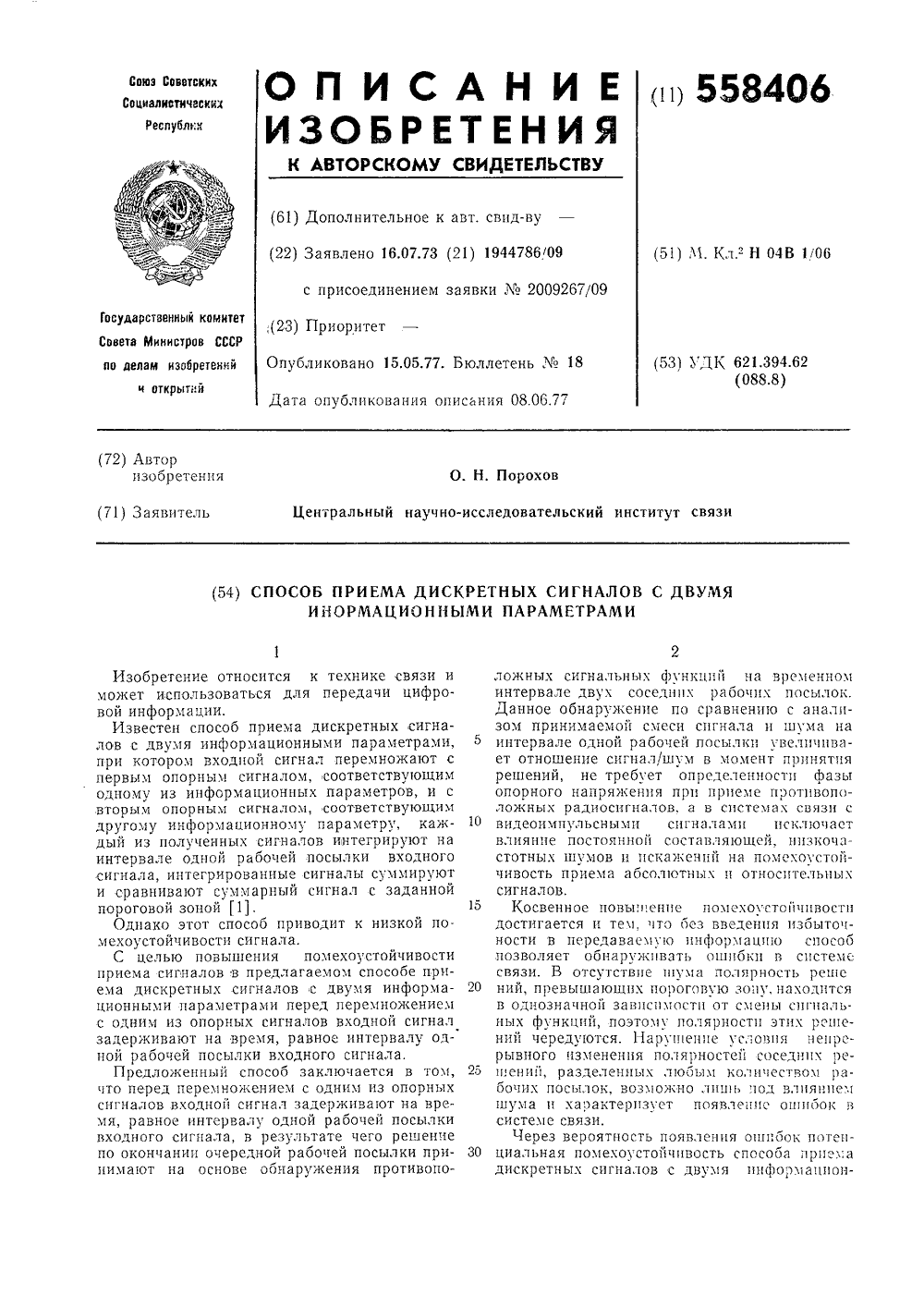

Номер патента: 558406

Опубликовано: 15.05.1977

Автор: Порохов

МПК: H04B 1/06

Метки: двумя, дискретных, информационными, параметрами, приема, сигналов

...принимаемой смеси сигнала и шума на интервале одной рабочей посылки увеличивает отношение сигнал/шум в момент принятия решений, не требует определенности фазы опорного напряжения при приеме противоположных радиосигналов, я в системах связи с видеоимпульсными сигналами исключает влияние постоянной составляющей, низкочастотных шумов и искажений ня помехоустойчивость приема абсолютных и относительных сигналов.Косвенное повы.ение помехоустойчивости достигается и тем. то осз введения изоыточности в передаваемую информацию спосоо позволяет обнаруживать ошибки в системе связи. В отсутствие шума полярность реше ний, превышающих пороговую зону, находится в однозначной зависимости от смены сигнальных функций, поэтому полярности этих решений...

Номер патента: 558407

Опубликовано: 15.05.1977

Авторы: Егоров, Кособоков, Покровский, Провоторский, Хворостенко, Цимблер, Шайдулов

МПК: H04B 3/04

Метки: адаптивный, выравниватель, искажений, межсимвольных

...9.На второй вход формирователя нулевого отсчета подается остаточный сигнал с выхода второго узла вычитания 6, Выход порогового узла 11 подключается к регистру сдвига 9 через узел коммутации 13. Уровни слагаемых сигнала ошибки контролируются вторым решающим узлом 12, выходной сигнал которого управляет узлом коммутации 13. Съем информации осуществляется с выхода регистра сдвига 9.Поскольку составляющие сигнала ошибки формируются п формирователями 7 на базе значений информационных символов, то наличие ошибочного информационного символа, получаемого на выходе первого решающего узла 4 на к-ом предшествующем тактовом нн 5 10 15 20 25 30 35 40 45 50 55 60 65 тервале н находящсгося в к-ом разряде регистра сдвига 9, приводит к формированию...
