H04B — Передача сигналов

Номер патента: 1203712

Опубликовано: 07.01.1986

Авторы: Демин, Семенов

МПК: H04B 17/00, H04B 3/46

Метки: аналоговых, последовательности, сигналов, чередования

...а на выходе третьегоэлемента И-НЕ 6- ь сигнал логическогонуля под действием которого включается соответствующий элемент индикации блока 7 отображения информации. Таким образам, в первом режимепри подаче предыдущего сигнала наблоке отображения информации включается соответствующий элемент индикации и работает в прерывистом режимеэлемент индикации, соответствующийследующему по порядку включения сигналу, позволяя оператору определитьпоследовательность включения сигналов. Во втором режиме в исходном состоянии на С 1-1 и С входы устройства поступают сигналы высокого уровня, а на вход - сигнал низкого уровня.В результате на выход первого элемента И-НЕ 4-1. блока 1-ь обработки аналогового сигнала через четвертый элемент И-НЕ 2-, поступает...

Номер патента: 1203713

Опубликовано: 07.01.1986

Автор: Михайлов

МПК: H04B 3/46

Метки: автоматической, калибровки

..."0" (фиг.2 е).15 Эти импульсы поступают на вход счетчика 5 и подсчитываются им. Сброс счетчика 5 в состояние "0" осуществляется импульсами, вьделяемыми на выходах элементов ЗАПРЕТ 19 и 20.Коэффициент счета счетчика 5 Ксвыбран равным отношению частоты следования тактовых импульсов Гт к частоте следования импульсов коммутации к,т.е. Кс=йтИк поэтому его раз ряды могут быть полностью заполнены только в том случае, если сигналы на выходах элементов ЗАПРЕТ 19 и 20 соответствуют уровню логического"0" в течение интервала времени,30 равного (или превышающего) период следования импульсов коммутации1Тк=к Сигнал на выходах элементов ЗА- З 5 ПРЕТ 19 и 20 может соответствовать уровню логического "0" на интервале времени, равном или...

Номер патента: 1203714

Опубликовано: 07.01.1986

Авторы: Загреков, Прогрессов, Троицкий

МПК: H04B 7/02

Метки: информации, передачи, приема

...реализующее предложенный способ, работает следующим образом.На передающей стороне 1 сигналынесущей и поднесущей частот с выходов генераторов 2 и 3 поступают навходы амплитудного селектора 4.Амплитудно-модулированный сигналпоступает на резонансный контур 5,полоса пропускания которого (поуровню 0,7) определяется из условияПот с 2 1 ь,где Пот - полоса пропускания резонансного контура 5;- величина поднесущей частоты. Информационный сигнал от источника б информации поступает на вход реактивного элемента 7, в качестве которого может использоваться варикап или ферровариометр. Под воздействием информационного сигнала резонансная частота резонансного контура 5 изменяется, что ведет к противофазному изменению амплитуд боковых...

Номер патента: 1206830

Опубликовано: 23.01.1986

Авторы: Алиев, Горошков, Коноплянко, Турсунбаев

МПК: G08C 19/28, H04B 14/02

Метки: информации, кодированием, многозначным, передачи, приема

...входы преобразователя 10. В этом случае от +Е источника питания (Фиг,2) подается положительный по О 5 30 35 45 50 транзистора 58 ключа 37 подключен к паре транзисторов 61 и 62, где падение напряжения равно О - - 2,4 В и эмиттер. транзистора 58 ключа 38 подключен, соответственно, к паре тран- зисторов 63 и 64, где падение напряжения равно 0= З,б В, Так как транзистор 58 закрыт на выход 11 преобразователя 10 напряжение не поступает от делителя 39 опорного напряженияНа выходе 11 формируется уровень логического 0, который передается по каналу 11 связи на вход преобразователя 12. Входной сигнал О" поступает одновременно на все правые плечи (транзистор 75) трех дифференциальных каскадов 65-67. Левые плечи (транзистор 74) в...

Номер патента: 1206964

Опубликовано: 23.01.1986

Автор: Скащук

МПК: H04B 1/16

Метки: дискриминатор, частотный

...относительно среднего вывода намотана сдвоенным проводом и выводы ее соединены так, что1 О конец одной полуобмотки соединен сначалом другой полуобмотки, образуяпри этом средний вывод основной обмотки.Катушки частотного дискриминато-.15 ра крепятся с помощью держателя 9.Изменение величины индуктивной связи между ними достигается их осевыми перемещениями.Винты 10 и 11 предназначены для10 фиксирования катушек в держателе.Намоткой частей витков обмотокна кольцевых ферромагнитных сердеч"никах достигнуто уменьшение габаритов катушек. натора.Часть витков обмотки катушки индуктивности первичной цепи намотанана кольцевом ферромагнитном сердечнике 1. Остальная часть витков, влияющая на величину индуктивной связимежду катушкамииндуктивности...

Номер патента: 1210223

Опубликовано: 07.02.1986

Авторы: Зудакин, Мартышевский, Соколов

МПК: H04B 1/10

Метки: зеркального, канала, подавления

...узкую полосу на средней частоте й а + ь Р и Величина с д выбирается мчого меньше полосы частот, занимаемой спектром полезного сигнала на входе устройства, который в общем случае при амплитудной или частотной модуляции входного сигнала занимает достаточно В 1 ирокий спектр.,С выхода первого полосового Фильтра 18 сигнал поступает на вход первого амплитудного детектора 19, гце,детектируется по ампли.уде и подается на вход первого фильтра 20, с выхода которого выпрямленный сигнал поступает на первый вхот, бюка 4.Аналогично Описанному, сигнал с второго входа блока 3 ответвляется и через второй полосовой Фильтр 1, второй амплитудный детектор 21, второй Фильтр 22 поступает на второй вход блока 4, в котором оба сигнала сравниваются по уровню,...

Номер патента: 1210225

Опубликовано: 07.02.1986

Автор: Бакулин

МПК: H04B 3/04

Метки: интерференции, коррекции, линейное, межсимвольной

...приведенной импульснойреакции на Входе устройства, необходимые для выполнения линейной коррекции сигнала, после преобразования, центрального отсчета В третьем сумматоре 27, на др 5 тгсй ВХОД кстсрогаподан сигнал единичной амплитуды,поступают в ттароговый блок 30,Для полученных отсчетов 15, имг 5 тльсной реакции на входе устройстваи яме;11,51 хс 51 условий полной ко, рекцит.ф на заданном интервале корректи 3051 Я 11 1 Я .,1 РК НЯЧЯЛЬНОМ УСЛОВИИ р ЧТОкоэффициент передачи перемножителя 20 по центральному отводу равен 1,я 1;оэЮьптиенты передачи остальныхттеремт 1 ожтттет 1 ей 20 В начале равнынуло, итерационнснаходится решениет с.матричнойОформд тт фг 1.,е 1 т - квадратная матрица отсчетовЯ с, И элементами в строке и...

Номер патента: 1210226

Опубликовано: 07.02.1986

Авторы: Забелин, Милин, Мозель, Продан

МПК: H04B 3/46

Метки: дистанционного, места, обрыва, питания, цепи

...Ж, Раушская наб д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к техникеэлектросвязи и может использоваться в оборудовании контроля проводных трактов систем связи.Цель изобретения - упрощение устройства,На чертеже представлена структурная электрическая схема предложенного устройстваУстройство для определения местаобрыва цепи дистанционного питаниясодержит на каждом необслуживаемомрегенерационном пункте 1 усилитель 2,конденсатор 3, частотно-зависимыйдвухполюсник 4, прямой 5 и обратный 6 провода цепи дистанционного питания.Устройство работает следующимобразом,В исходном состоянии, когда цепьдистанционного питания исправна,сопротивление частотно-зависимогодвухполюсника 4 по постоянному то.ку определяется...

Номер патента: 1210227

Опубликовано: 07.02.1986

Автор: Гинзбург

МПК: H04B 7/00

Метки: дискретных, передачи, сообщений

...между псевдошумовыми последовательностями корректируют фазу псевдо- шумовой последовательности на приеме так, что начала периодов обеих псевдошумовых последовательностей совпадают,Генерируют на приеме импульсыблочной синхронизации в моментначала псевдошумовой последоватль,ности на приеме и с их помощью разбивают принимаемый сигнал на блоки,совпадающие с периодами псевдошумовой последовательности на приеме,и демодулируют получаемые блоки, причем в соответствии со значениямиэлементов псевдошумовой последовательности компенсируют дополнительные фазы либо перед демодуляцией,либо вводя дополнительные Фазы в опорные колебания при демодуляции.На вход передающей части системы поступают сигналы от И каналов, ко-, торые в коммутаторе 1...

Номер патента: 1213461

Опубликовано: 23.02.1986

Автор: Мироненко

МПК: G02B 27/48, H04B 10/00

Метки: неоднородный, оптического, передачи, сигнала, слой, турбулентный

...16 и поляризованного свето- делителя 17, Объект 18, изображение которого необходимо передать, располагают на пути, волны 13 так, чтобы он иодулировап, например, ее интенсивность. Тогда в результате взаимодействия искаженной волны 5 с волнами 7 и 8 образовавшаяся обращенная волна 19 будет содержать две взаимно перпендикулярно поля.ризованные компоненты, причем, интенсивность одной из них будет модулирована оптическим сигналом. При распространении волны 19 через слой 4 произойдет компенсация фа.зовых искажений, а интенсивность обеих компонент поляризации будет промодулирована одной и той же функцией пропускания слоя. Полупрозрачным зеркалом 20 часть энергии волны 19 направляют в объектив 21, который при помощи поляри 213461 2 5 10 15 20...

Номер патента: 1215180

Опубликовано: 28.02.1986

Авторы: Лантратов, Плаксиенко, Сучков

МПК: H04B 1/10, H04B 17/00

Метки: последетекторной, приеме, разнесенном, сдвоенном, сигналов

...О, О- эффективные значениясигналов на выходахпервого и второго блоков 3, 4 управления соответственно;К - коэффициент передачиаттенюаторов 10, 11(0,414 с К ( 1),Для управления значением коэффициентов К передачи аттенюаторов 10,11 служит цепь, состоящая из последовательно соединенных сумматора 6,измерителя 7 усредненного отношениясигнал/шум, фильтра 8 и пороговогоэлемента 9, Измеритель 7 усредненного отношения сигнал/шум и фильтр 8дают значения сигнал/шум и в случае;когда Н= Иг = И- 1. а - з +Б 5(ь)Если напряжение на входе порогового элемента превысит уровень порога(Б/11)ср.пор,т.е. (Б/Б)ср. станетбольше, заданной величины, то сигнална выходе порогового элемента 9 бу 6дет отсутствовать. При этом значение коэффициентов К передачи...

Номер патента: 1215181

Опубликовано: 28.02.1986

Автор: Стрижевский

МПК: H04B 15/00

Метки: антифоновое, видеолиний, коаксиальных

...2 редукционного трансформатора и индуцируется во внутренний провод коаксиального кабеля обмотки 2 редукционного трансформатора и в компенсирующую обмотку 3. Во внутреннем проводе коаксиального кабеля обмотки 2 редукционного трансформатора напряжение индуцированной помехи вычитается из напряжения разности потенциалов земли 0 р и ослабляет ее напряжение на входном К и выходном К согласующих сопротивлениях кабеля видеолинии. Напряжение помехи, индуцированное в компенсирующей обмотке 3, по полярности противоположно напряжению остатка помехи на выходном согласующем сопротивлении Кч кабеля видео- линии и при установке числа витков компенсирующей обмотки по приведенной формуле компенсирует его. В результате помеха полностью подавляется...

Номер патента: 1215182

Опубликовано: 28.02.1986

Авторы: Баранова, Кулешова, Лисицын, Машнев, Пониматкин, Попов, Федоров

МПК: H04B 17/00

Метки: излучения, мощности, относительного, паразитного, радиопередатчика, уровня

...опорного напряжения, блок 22 сравненияза счет обратной связи фиксируетгенератор 21 в устойчивом состоянии,при котором перестраиваемый резонатор 19 настроен на сигнал РПДУ 38.Максимум настройки контролируется.связью генератора 21 с детектором20. Иирина полосы, излучаемаяРПДУ 38, оценивается по превышению уровня мощности РПДУ 38 надэанормированным уровнем мощностигенератора 21. Третий коммутирующий импульс через второй выход счетчика 32 импульсов поступает в формирователь 23, последний выдаетуправляющие сигналы на все дешифраторы 24;26,28 и 30, обеспечиваяподготовку к работе всех опорныхгенераторов 25,27,29 и 31, режимработы которых устанавливается четвертым коммутирующим импульсом, поступающим через. соответствующие выходы счетчика 32...

Номер патента: 1215183

Опубликовано: 28.02.1986

Авторы: Александров, Катилин, Челпанов

МПК: H04B 17/00

Метки: приемного, тракта, фазовой, характеристики

...нахождения переключателя 12в положении "2" логический блок 4 раработает в режиме вычитания, т.е.происходит усиление противофаэныхсигналов, принимаемых из эфира, 40 45 50 55 Формула изобретения 1.Устройство контроля фазовой характеристики приемного тракта, содержащее блок управлекя, последовательно соединенные генератор контрольного сигнала и приемную рамочную антенну, последовательно соединенные приемник и измеритель фазового сдвига, второй вход которого соединен с выходом генератора контрольного сигнала, о т л и ч а ю щ е е - с я тем, что, с целью повышения точности измерения путем учета фазового сдвига, вносимого приемным трактом, введен логический блок, первый и второй информационные входы которого соединены с первым и вторым...

Номер патента: 1218471

Опубликовано: 15.03.1986

Авторы: Петренко, Трихонюк

МПК: H04B 1/06

Метки: оперативного, приемника, супергетеродинного, чувствительности

...В случае снижения уровня входного сигнала виже значения реальной чувствительности приемника искаже ния импульса достигают величины, при которой испытуемый приемник 23 считается неработоспособным, при этом на выходе измерителя 11 искажений импульсов появляется "О". Это свидетельствует о том, что в этот момент на вход испытуемогоприемника 23 подан сигнал, соответствующий его чувствительности.Для удобства рассмотрения работы устройства, допустим, что 5 первый импульс не исказился дотакой величины, т.е. номийальныйуровень контрольного сигнала навходе приемника превышает чувствительность приемника. В этом слу- О чае на выходе измерителя 11 искаже.ний импульсов присутствует "1",которая воздействует на вход треть.его элемента И 7 и на...

Номер патента: 1218472

Опубликовано: 15.03.1986

Авторы: Антонец, Барсуков, Ушаков, Шахомиров

МПК: H04B 1/10

Метки: адаптивное, когерентной, многочастотных, сигналов

...8 после сложения на дополнительном сумматоре 1 О подаются на вход порогового блока 11. Порогсрабатывания устройства выбирается таким, чтобы максимально увеличить вероятность обнаружения входного сигнала. : При срабатываниипорогового блока 11 сигналом с еговыхода узкополосные измерительные фильтры 4 изменяют полосы пропускания до минимально возможного значения. Одновременно потенциал с выходапорогового блока 11 может использо" ваться в качестве сигнала "Пуск"для управления системой последующей обработки, инФормации. При кратковременных замираниях(федингах) сигнала устройство вы ходит иэ режима синхронизации. Полосы пропускания входных фильтров 1остаются при этом неизменными засчет управляющего напряжения анализатора 12 частоты...

Номер патента: 1218473

Опубликовано: 15.03.1986

Автор: Манякин

МПК: H04B 3/46

Метки: анализа, занятости, связи, сети

...быть занята любым абонентом,ф то все выходы блока 3 сравненияза исключением выходов отбоя и подтверждения заведены на первый элемент ИЛИ 4, При вызове любого абонента сети сигнал вызова через первыйэлемент ИЛИ 4 включает триггер 5 занятости, который подает сигнал "Занято" на схему индикации не показа-на) .Одновременно с установкой триггера 5 занятости в положение "Занято"сигнал с выхода первого элемента ИЛИ 4устанавливает бистабильный элемент 7в состояние ожидания сигнала подтверждения принятого вызова, который должен вьщать вызываемый абонент сразуже после фиксации принятого вызова.Бистабильный элемент 7 выдает сигнална реле 8 времени, постоянная времени которого равна времени, необходимому для приема сигнала подтверждения .Если сигнал...

Номер патента: 1218474

Опубликовано: 15.03.1986

Автор: Амеличкин

МПК: H04B 3/46

Метки: каналов, передачи, систем, характеристик

...блок 5, откуда результат измерения выдается на блок 6 отображения и регистрации,а результат сравнения с измерительным сигналом, поступающим с генератора 3 через преобразователь 4,подается в программный блок 7. При держивает выдачу остальных команди выдает сигнал о неисправности. Принахождении сигнала сравнения в норме программный блок 7 выдает команды в блок 2 управления, которыйпосылает управляющие сигналы черезканал 8 телеуправления на коммутаЗаказ 1139/61 Тираж 624 Подписное. ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д.4/5Филиал ППП "Патент", г.ужгород, ул, Проектная, 4 содержащее на оконечной станциигенератор дискретных частот, последовательно соединенные программныйблок...

Номер патента: 1218475

Опубликовано: 15.03.1986

Автор: Бушуев

МПК: H04B 3/46

Метки: настройки, регенератора, сигнала, цифрового

...амплитуды и "изменениеформы импульсов цифрового сигналав реальном кабельном участке номи О нальной длины, Синусоидальный сигналпомехи модулируют в амплитудноммодуляторе 7, который содержит аттенюатор для регулировки и установки требуемого уровня сигнала помехи.15 Коэффициент модуляции установленв амплитудном модуляторе 7 по отношению амплитуды А (фиг,2) промодулированной части синусоидального сигнала помехи к амплитуде а непромо дулированной части М в , , КоэфА1мфициент модуляции вычислен по ука. занной формуле после определениявеличины оптимального порога решения для. конкретного типа регенераторов. Сигнал на выходе амплитудногомодулятора 7 суммируют с цифровымсигналом в блоке 3 сложения сигналов и подают на вход...

Номер патента: 1218476

Опубликовано: 15.03.1986

Авторы: Безруков, Демченко, Стехин, Чехлатый

МПК: H04B 3/46

Метки: волокно-оптического, кабеля, комбинированного, места, повреждения

...образом.Оператор с вторым генератором 2 импульсов, направленным излучателем 10 и индикатором 9 продвигается вдоль трассы испытуемого комбинированного волоконно-оптического кабеля 14. Второй генератор 2 импульсов через направленный излучатель 1 О воздействует импульсами электромагнитного поля на токопроводящую цепь 15 испытуемого комбинированного волоконнооптического кабеля 14 и наводит в ней токовые импульсы. Зти импульсы попадают на информационный вход при. емника 12 импульсов. С .синхронизирующего выхода второго генератора 2 импульсов импульсы через канал И . связи поступают на синхронизирующий вход приемника 12 импульсов. В измерителе 13 интервалов времени определяется расстояние между этими двумя импульсами. Во втором блоке 7...

Номер патента: 1218477

Опубликовано: 15.03.1986

Авторы: Волков, Гаранин, Коростелев

МПК: H04B 3/46

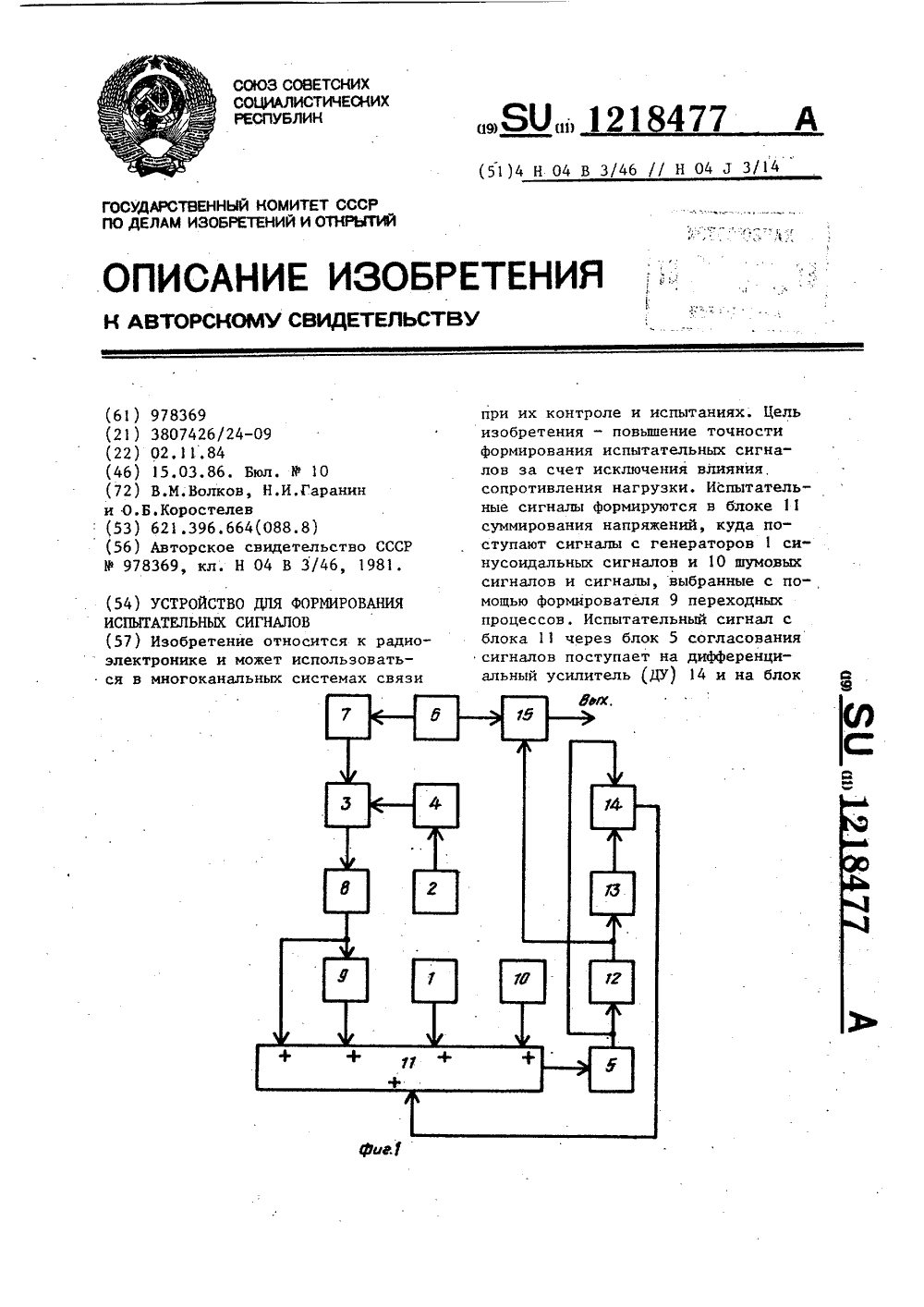

Метки: испытательных, сигналов, формирования

...старта, аналого-цифрового преобразователя и электронного регистратора переходных процессов. С другой стороны, импульс мультивибратора 6 через интегратор 7 подается на один из входов компаратора 3 для сравнения с опорным напряжением, поступающим на другой вход компаратора 3 через регулятор 4 порогового уровня из блока 2 формирования опорного напряжения. Момент превышения уровня сигнала йа выходе интегратора 7 над уровнем опорного сигнала определяет время задержки импульса, которое зависит от параметров интегратора 7 и величины порогового уровня. Изменением порогового уровня с помощью "регулятора 4 можно в широких пределах (на 1-2 порядка) регулировать время задержки С. В большинстве случаев задержка сигнала не(3) 5 где 30 35 40 45 5 12...

Номер патента: 1218478

Опубликовано: 15.03.1986

Авторы: Ожгихин, Романенко

МПК: H04B 3/54

Метки: информации, кабелю, коаксиальному, передачи

...помех, создаваемых преобразователем постоянного напряжения.На чертеже приведена структуРная электрическая схема системы передачи информации по коаксиальному ка-. белю.Система содержит источник 1 питания, первый фильтр 2, приемник 3 частотно-модулированного сигнала, второй фильтр 4, генератор 5 частотно- модулированного сигнала, преобразователь 6 постоянного напряжения и источник 7 информации.Постоянное напряжение от источника 1 через фильтр 2, предотвращающий замыкание информационного сигйала через низкое выходное сопротивление источника 1 поступает в коаксиаль-. ный кабель. Постоянное напряжение из коаксиального кабеля поступает в цепь питания генератора 5 через фильтр 4, предотвращающий замыкание информационного сигнала через...

Номер патента: 1218479

Опубликовано: 15.03.1986

Авторы: Горелов, Демченко, Мовкаленко, Реут

МПК: H04B 7/08

Метки: приема, сигналов, фазоманипулированных

...представляют собой рециркуляционное накопительное устройствоПосле достаточно большого числа пиков накопления интегрирование прерывается и происходит "сбрасывание" накопленного сигнала для того, чтобы предотвратить возрастание помеховых остатков сигналов при накоплении. Прерывание накопления осуществляется, первым блоком 11 стробирования при подаче на ее вход чеЗ 0 реэ входной зажим СБРОС устройстваимпульса сброса. Далее процесс накопления продолжается до приходаследующего импульса сброса. При изменении температуры окружающей среды изменяется величина задержки в первой линии 6 задержки и электрический сдвиг фазы во втором усилителе 9. Это может привести к нарушению когерентности накопления корреляционных пиков в первом сумматоре 4, а...

Номер патента: 1218480

Опубликовано: 15.03.1986

Автор: Милославский

МПК: H04B 7/12

Метки: выделения, сигнала, сложной, формы, частот

...переноса управляющихзарядов первый, второй и третийэлектроды 20-22 разделены на первые и вторые части в отношении 202530 1+6 1 - Ь2 2где ь - весовой коэффициент,.определяющий значение порога срабатывания первого, второго и третьего дифференциальных усилителей 2-4 и, зависящий от величины сигналов канала переноса информационных зарядов.где И - весовой коэффициент, соответствующий второй частоте,выделяемой из входного сигнала сложной формы.Для выделения третьего синусоидального сигнала (третьей частоты) каждый из (ЗК+3) электродов канала 15 переноса информационных зарядов разделен на первую и вторую изолированные части в отношении1+И 1-62 2Цгде И - весовой коэффициент, соответствующий третьей частоте, выделяемой из входного сигнала...

Номер патента: 1218481

Опубликовано: 15.03.1986

Авторы: Заварзин, Фомин

МПК: H04B 17/00

Метки: интермодуляционных, помех, радиоприемниках, частот

...промежуточной частоте. Эти отфильтрованные помехи на нелинейном элементе 4 образуют интермодуляционные составляющие, уровень которых пропорционален уровню интермодуляционных составляющих на выходе смесителя 1.Полученная на нелинейном элементе 4 помеха Фильтруется от остальных составляющих фильтром 5.Напряжение О интермодуляционной помехи поступает на первый формирователь 11 импульсов, который вырабатывает один импульс, переводящий первый триггер 12 в новое исходное состояние, при этом У, О, а У =О. Напряжение У, О, пройдя второй элемент НЕТ 20, включает блок 24 перестройки, который осуществляет плавную перестройку частоты режекторного фильтра 8. В то же время данное напряжение проходит на выход третьего ключа 25 и посту-: пает на...

Номер патента: 1220129

Опубликовано: 23.03.1986

Автор: Чуркин

МПК: H04B 1/12

Метки: компенсации, помехи, узкополосной

...компенсирующего напряжения относительно момента настройки перестраиваемого по частоте генератора 1. Величина задержки зависит от частоты помехи, 1 ил,2ра, перемножители 21 дополнительного квадратурного фильтра, сумматор 22 дополнительного квадратурного Фильтра, дополнительный управляемый аттенюатор 23, дополнительный амплитудный детектор 24, полосовой Фильтр 25, настроенный на частоту полезного сигнала, второй дополнительный амплитудный детектор 26.Устройство работает следующим образом.Устройство компенсации узкополосной помехи образовано двумя автокомпенсаторами: основным и вспомогательным,Основной автокомпенсатор содержит вычитатель 4, нормализатор 2 амплитуды, квадратурный фильтр 6, управляемый аттенюатор 15, коэффициент...

Номер патента: 1220130

Опубликовано: 23.03.1986

Авторы: Боград, Данилов, Израильсон

МПК: H04B 3/04

Метки: искажений, корректор, межсимвольных

...отклонения уровня приемника от допустимого, в среднем, уменьшают остаточные колебаниякоэффициентов передачи, что эквивалентно уменьшению собственных шумовна выходе корректора межсимвольныхискажений и повышению помехоустой 1чивости приема сигнала данных. Послевключения питания устройства в блоке6 памяти коэффициентов могут быть записаны любые значения коэффициентов.При этом настройка корректора межсимвольных искажений затруднена, а вотдельных случаях невозможна. Чтобыизбежать этого и ускорить настройкукорректора межсимвольных искажений,после включения питания на вход блока6 памяти коэффициентов от блока 10установки поступает сигнал, по которому в блок 6 памяти коэффициентовзаписывается коэффициент передачи,равный единице в центральном...

Номер патента: 1220131

Опубликовано: 23.03.1986

Автор: Тимофеев

МПК: H04B 3/50

Метки: датчиков, дистанционным, питанием, телесигнализации, шахтной

...момент поступления импульса с делителей частоты 15 и 17на вход распределителей 7 и 11, Кэтому моменту ключи 19 и 20 закрытыи питание со всех датчиков аналоговых сигналов 26 снято, Импульс с выхода делителя частоты 17 поступаетна вход распределителя 11 и на входсброса двоичного счетчика 18, которыйсбрасывается в исходное состояние,обнуляя цифровые входы цифроаналогового преобразователя 21, на выходекоторого напряжение падает до нуля,Исчезает запирающий сигнал на выходекомпаратора 22, ключи 19 и 20 открываются, подается плюс-питание с диодного моста 12 на общую шину питаниядатчиков аналоговых сигналов 26.Минус-питание подается на датчик,определяемый положением распределителя 11, через коллекторную цепьсоответствующего транзистора...

Номер патента: 1220132

Опубликовано: 23.03.1986

Авторы: Кондратьев, Лосихин, Староверов, Толмачев, Филатов

МПК: H04B 7/22

Метки: радиостанция

...с Формирователя 8 на передатчик 5, По фронту этого импульса блок 7 выдает номер оптимальной частоты на коммутатор 11 и Формирователь 8, который пс сгаду импульса кодирует номер оптимальной частоты и выдает кодограмму на вход передатчика 5 через коммутатор 4. После передачи команды управления по алгоритму работы блока 15 в Формирователе 8 Формируется сигнал, который поступает на триггер 3 .;. устанавливает его в начальное состояние, а триггер 19 - в состояние логической "1". Лналогичные операции выполняются и у второго корреспондента.При переключении радиосредств корреспондентов на частоты, пораженные помехой, команды управления не принимаются и радиосредства переключаются синхронно на следующие по программе Фиксированные частоты....

Номер патента: 1220133

Опубликовано: 23.03.1986

Авторы: Воробьева, Доброскок, Привалов, Якименко

МПК: H04B 7/22

Метки: адаптивная, многоканальная, связи, цифровая

...вероятностиошибки,поступающий из демультиплексора 12, записывается в регистр 38и одновременно поступает через элемент ИЛИ 39 в арифметический блок 40,в котором по программе, записаннойв блоке 41 памяти, вычисляется пороговое значение отношения сигнал -шум Ь соответствующее данному эакодированному требованию к допустимойвероятности ошибок в канале связи Р,алло,В общем случае параметры Р и Ь,взаимосвязаны, так как вероятностьошибки Р, является функцией отношения энергии сигнала к спектральнойплотности помехи (отношения сигнал -шум)Р, =ГЬ).ЗОКонкретный вид выражения (1) определяется типом приемного устройства (когерентный, некогерентный, разнесенный прием и т,д.), видом применяемой в канале связи модуляции (фазовая, частотная и...
