Устройство для передачи и приема модулированных по фазе и частоте сигналов

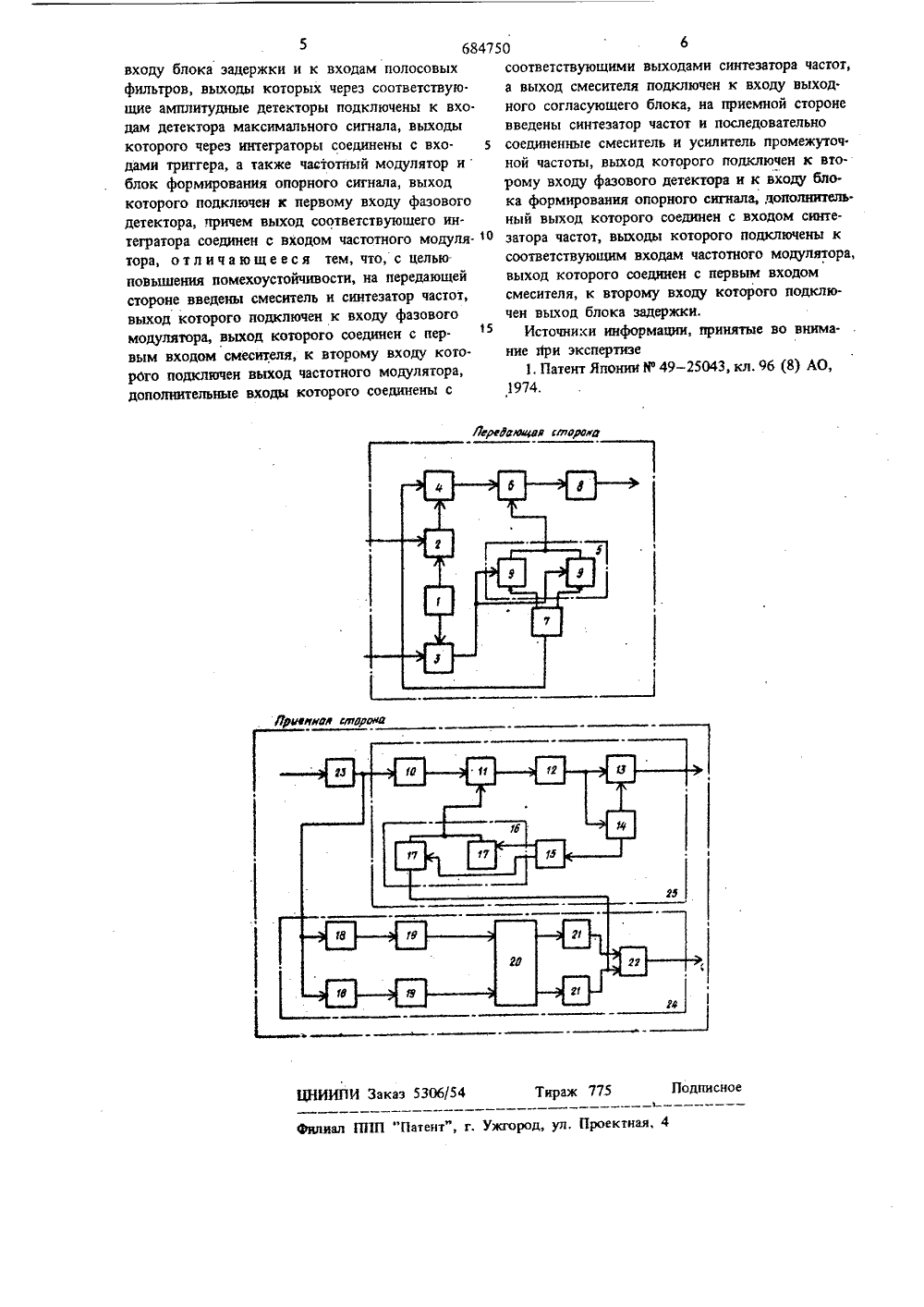

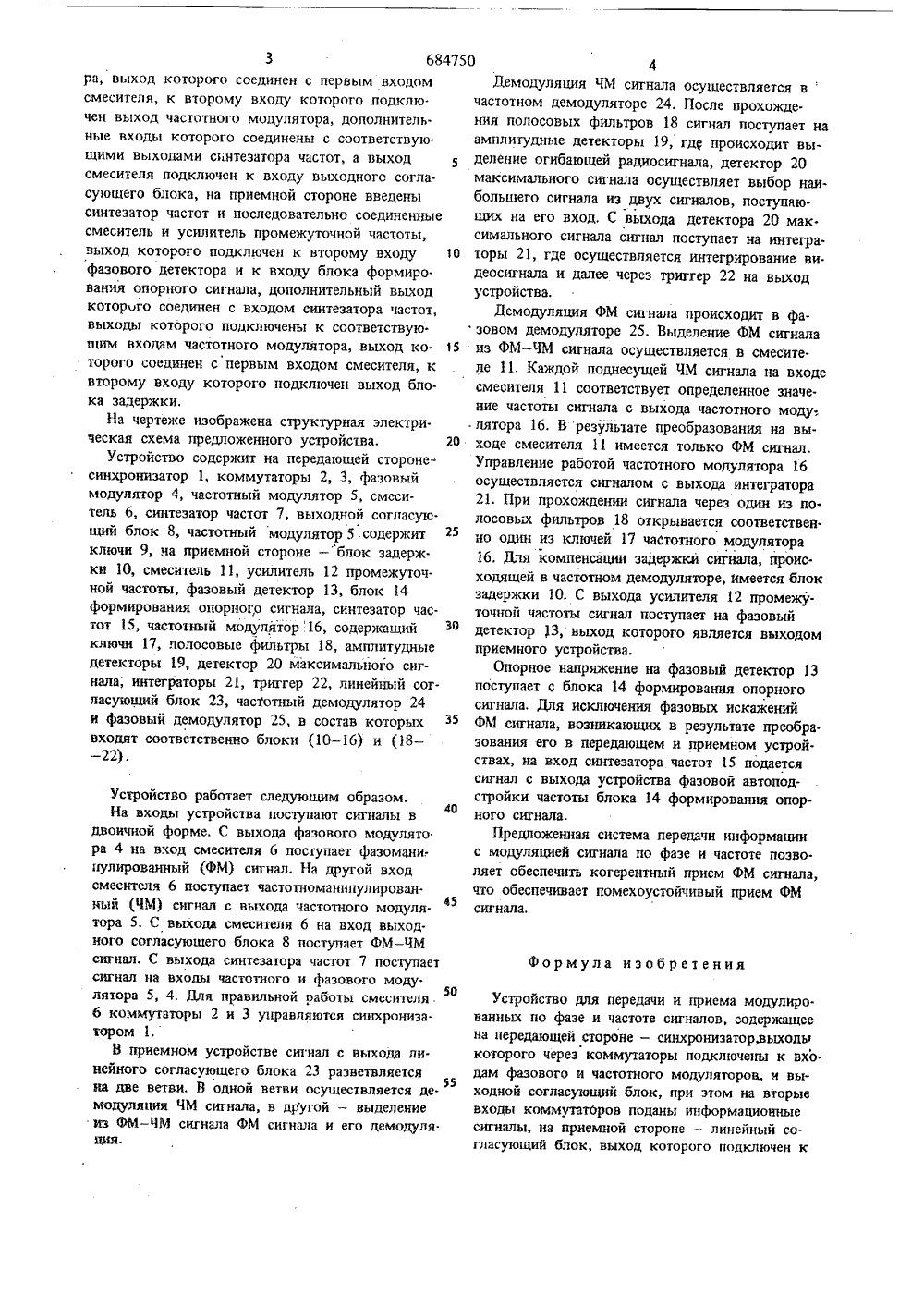

684750 4 10 устройства 20 25 Ьо ра, выход которого соединен с первым входомсмесителя, к второму входу которого подклю.чен выход частотного модулятора, дополнитель.ные входы которого соединены с соответствующими выходами си нтезатора частот, а выходсмесителя подключен к входу выходного согласующего блока, на приемной стороне введенысинтезатор частот и последовательно соединенные смеситель и усилитель промежуточной частоты,выход которого подключен к второму входуфазового детектора и к входу блока формирования опорного сигнала, дополнительный выходкоторого соединен с входом синтезатора частот,выходы которого подключены к соответствую. щим входам частотного модулятора, выход ко. торого соединен с первым входом смесителя, к второму входу которого подключен выход бло.ка задержки,На чертеже изображена структурная электрическая схема предложенного устройства,Устройство содержит на передающей сторонесинхронизатор 1, коммутаторы 2, 3, фазовыймодулятор 4, частотный модулятор 5, смеситель 6, синтезатор частот 7, выходной согласующий блок 8, частотный модулятор 5. содержитключи 9, на приемной стороне - блок задержки 10, смеситель 11, усилитель 12 промежуточ.ной частоты, фазовый детектор 13, блок 14 формирования опорно;о сигнала, синтезатор частот 15, частотный модулятор 16, содержащий ключи 17, полосовые фильтры 18, амплитудные детекторы 19, детектор 20 максимального сигнала, интеграторы 21, триггер 22, линейный согласующий блок 23, частотный демодулятор 24и фазовый демодулятор 25, в состав которыхвходят соответственно блоки (10 - 16) и (18 -- 22) . Устройство работает следующим образом.На входы устройства поступают сигналы в двоичной форме. С выхода фазового модулято ра 4 на вход смесителя 6 поступает фазомани.- пулированный (ФМ) сигнал, Иа другой вход смесителя 6 поступает частотноманипулированный (ЧМ) сигнал с выхода частотного модуля. тора 5, С выхода смесителя 6 на вход выход. ного согласующего блока 8 поступает ФМ - ЧМ сигнал, С выхода синтезатора частот 7 поступает сигнал на входы частотного и фазового моду. лятора 5, 4. Для правильной оаботы смесителя,50 6 коммутаторы 2 и 3 управляются сиихрониза. тором 1.В приемном устройстве сигнал с выхода линейного согласующего блока 23 разветвляется55 иа две ветви. В одной ветви осуществляется де. модуляция ЧМ сигнала, в друтой - выделение из ФМ - ЧМ сигнала ФМ сигнала и его демодуля.пня. Демодуляция ЧМ ситнала осу 1 цествляется вчастотном демодуляторе 24. После прохождения полосовых фильтров 18 сигнал поступает на амплитудные детекторы 19, где происходит выделение огибающей радиосигнала, детектор 20максимального сигнала осуществляет выбор наибольшего сигнала из двух сигналов, поступающих на его вход. С выхода детектора 20 мак. симального сигнала сигнал поступает на интегра.торы 21, где осуществляется интегрирование ви.деосигнала и далее через триггер 22 на выход Демодуляция ФМ сигнала происходит в фа зовом демодуляторе 25. Выделение ФМ сигнала иэ ФМ - ЧМ сигнала осуществляется в смесите. ле 11, Каждой поднесущей ЧМ сигнала на входе смесителя 11 соответствует определенное значение частоты ситнала с выхода частотного моду: лятора 16. В результате преобразования на выходе смесителя 11 имеется только ФМ сигнал.Управление работой частотного модулятора 16осуществляется сигналом с выхода интегратора21. При прохождении сигнала через один из по.лосовых фильтров 18 открывается соответствен.но один из ключей 17 частотного модулятора16. Для компенсации задержки сигнала, проис.ходящей в частотном демодуляторе, имеется блокзадержки 10, С выхода усилителя 12 промежуточной частоты сигнал поступает на фазовыйдетектор 3,выход которого является выходомприемного устройства.Опорное напряжение на фазовый детектор 13поступает с блока 14 формирования опорногосигнала, Для исключения фазовых искаженийФМ сигнала, возникающих в результате преобра.зования его в передающем и приемном устройствах, на вход синтезатора частот 15 подаетсясигнал с выхода устройства фазовой автоподстройки частоты блока 14 формирования опор.ного сигнала.Предложенная система передачи информациис модуляцией сигнала по фазе и частоте позво.ляет обеспечить когерентный прием ФМ сигнала,что обеспечивает помехоустойчивый прием ФМсигнала,Формула изобретения Устройство для передачи и приема модулиро. ванных по фазе и частоте сигналов, содержащее на передающей стороне - синхронизатор, выходы которого через коммутаторы подключены к вхо. дам фазового и частотного модуляторовч выходной согласуюиптй блок, при этом на вторые входы коммутатОров поданы информационные сигналы, на приемной стороне - линейный согласующий блок, выход которого подключен кПсре 5 вацвр торср Подписное1 -ектная, 4 ж 775 ЦНИИПИ Заказ 5306(54 Т Фкпиал ППП "Патент", г. Ужгород,568475 входу блока задержки и к входам полосовых фильтров, выходы которых через соответствую. щие амплитудные детекторы подключены к вхо. дам детектора максимального сигнала, выходы которого через интеграторы соединены с вхо. 5 дами триггера, а также частотный модулятор и блок формирования опорного сигнала, выход которого подключен к первому входу фазового детектора, причем выход соответствующего интегратора соединен с входом частотного модуля. 10 тора, о т л и ч а ю щ е е с я тем, что, с целью новышения помехоустойчивости, на передающей стороне введены смеситель н синтезатор частот, выход которого подключен к входу фазового модулятора, выход которого соединен с нер.15 вым входом смесителя, к второму входу которого подключен выход частотного модулятора, дополнительные входы которого соединены с 0 6соответствующими выходами синтезатора частот, а выход смесителя подключен к входу выход. ного согласующего блока, на приемной стороне введены синтезатор частот и последовательно соединенные смеснтель и усилитель промежуточ. ной частоты, выход которого подключен к второму входу фазового детектора н к входу блока формирования опорного сигнала, дополиитель. ный выход которого соединен с входом синтезатора частот, выходы которого подключены к соответствующим входам частотного модулятора, выход которого соединен с первым входом смесителя, к второму входу которого подключен выход блока задержки.Источники информации, принятые во внимание урн экспертизе1. Патент Японии Кф 49 - 25043, кл. 96 (8) АО, 1974.
