H04B — Передача сигналов

Номер патента: 725244

Опубликовано: 30.03.1980

Автор: Шевченко

МПК: H04B 3/04

Метки: автоматической, канала, коррекции, связи

...сигнала, для поддержания высокого качества канала связи, с помощью коммутатора 10 вместо информационного сигнала подается на модулятор 8 и модулируется имитирующий его сигнал. Модулированный сигнал проходит через канал 1 связи и корректор 3, после чего детектируется детектором 4. Далее формируется сигнал, по которому осуществляется настройка корректора 3 посредством блока 2 весового регулирования,Формирование сигнала происходит следующим образом.Сигнал с выхода детектора 4 поступает на фильтры 12, 13, выдающие гармонические сигналы с частотами Й 1 и Й, которые входят в состав модулирующего сигнала и имеются в продуктах детектирования.Выделенные сигналы поступают на коммутатор 11, Коммутатор 11 попеременно подключает к входу усилителя...

Номер патента: 725245

Опубликовано: 30.03.1980

Авторы: Воробьев, Пьюк, Сиваков

МПК: H04B 3/04

Метки: амплитудно-частотных, каналов, коммутируемых, корректирования, связи, характеристик

...собой пороговый блок.Устройство работает следующим образом,Испытательный сигнал представляет собой два импульса с различными частотамиии равными амплитудами (фиг. 2,а).После прохождения коммутируемой ли. нии связи, имеющей искажения АЧХ, посылки Упр с частотамии 12 поступают на приемник с различными амплитудами, причем разность амплитуд этих посылок (ЛУ)3зависит от степени искажения АЧХ коммутируемой линии связи (фиг. 2, б).Посылки поступают параллельно на У пороговых блоков, в каждом из которых разность амплитуд посылок сравнивается с установленным порогом, причем на каждом пороговом блоке установлен свой порог, соответствующий определенному искажению АЧХ (УС,О, на фиг, 2,в).Если разность уровней посылок превышает один или...

Номер патента: 725246

Опубликовано: 30.03.1980

Авторы: Козвонин, Коршунов, Луконькин

МПК: H04B 3/46

Метки: затухания, значения, кабелях, минимального, переходного, связи

...Если онпрежний, то алгоритм действий повторяют до тех пор, покане сменитсязнак йеравенства сравниваемых уров- .ней, т,е, пока не выполнится .Условие П,ППоявление первого неравенстваП означает равенство (с допустимой погрешностью) уровней напряжений на выходе эталонного блоха4 затуханияи йа полюсах подвержен"ной влиянию цепи 5,При этом в блоке 10 памяти остается записанным код нулевого состояния счетчика 8, Указанный алгоритмдействия обозначен относительноточки фОф 1 оси Р (фиг.2).Появление неравенств; ПБвызывает появление первого сигналана первом выходе компаратора 7, которым увеличивают на дискретную величину значение частоты генератора 1и увеличивают на единицу состоянйясчетчика 8,Следующим тактом работы вновь проверяется компаратором...

Номер патента: 725247

Опубликовано: 30.03.1980

Авторы: Ишкин, Маркинд, Серебрянный

МПК: H04B 3/54

Метки: объектов, рассредоточенных, телеконтроля

...работает следующимобразом,Задающий блок 2 оконечного пункта1 циклически вырабатывает и посылаетв канал 9 связи сигналы, содержащиеимпульсы синхронизации, закодированный адрес всех контРолируемых промежуточных пунктов.4 э заданной последовательности и информационные паузы,- в течение которых контролируемые промежуточные пункты 4 последовательно1передают информациОнные сигналы, Циклпередачи начинается с посылки в канал 9 связи адреса оконечного пункта1, после чего задающий блок 2 прекращает передачу (на время информационного подцикла) и запускает местныйпередатчик 3, котбрый передает ин- .формационные сигналы, фиксируемыеприемником 8 приемного пункта 7После окончания первого инфбрмационного подцикла задающий блок 2снова...

Номер патента: 725248

Опубликовано: 30.03.1980

Автор: Потапов

МПК: H04B 7/00

Метки: измерительной, информации, передачи, радиолиния, сигналами, шумоподобными

...входом триггера и с шинойсброса входного регистра 1),Одйако известная радиолиния имеетнедостаточную достоверность передачиизмерительной информации.Цель изобретения - повышение достоверности передачи йзмерйтельнойинформации.Для достижения указанной цели врадиолинию с шумоподобными сигналамидля передачи измерительной информации введен блок изменения ширины по 4 осы пропускания фильтра, выход которого подключен к управляющему входуполосового фильтра, а выход соответствующего функционального делителя ЗОчастоты соединен с входом блока изменения ширины полосы пропусканияфильтра,На чертеже изображена структурнаяэлектрическая схема предложенной радиолинии с шумоподобными сигналами,Радиолиния на передающей сторонесодержит генератор 1 несущей...

Номер патента: 725249

Опубликовано: 30.03.1980

Автор: Зайцев

МПК: H04B 7/00

Метки: каналам, параллельным, радиосвязи, сигналами, частотномодулированными

...модулирующий сигнал, Формирование и передача частотномодулированных сигналовосуществляется передатчиками 5, 6 обоихканалов. При этом произведение девиациичастоты на длительность посылки в каждом канале устанавливают равным 0,125 - 50,25, т. е. вдвое ниже, чем при реализацииизвестных способов. Это позволяет сократить полосу занимаемых двумя каналамичастот примерно на 12 - 15.Сигналы, переданные через линии 7, 8 10связи, принимаются линейными приемниками 9, 10 и поступают в блок 11. В этом блоке устраняется сдвиг фазы в каналах передачи и приема и сигналы оказываются сфазированными по фазе и частоте применительно к немодулированной несущей частоте,Особенностью блока 11 при использовании заявляемого способа является то, чтоон только...

Номер патента: 726667

Опубликовано: 05.04.1980

Авторы: Андреев, Вейс, Порецкий

МПК: H04B 1/02

Метки: передатчик, частотно-модулированный

...СВЧ генератора 3 и гетеродина 13 1 (на фиг, 2ор З 5кривая б);-(;ФМпоступает через полосовой усилитель 5на дискриминатор 6 средней частоты. Навыходе последнего образуется постоянноенапряжение, пропорциональное отклонениюсреднего значения разностной частоты отноминальной величины. Как видно из фиг. 2среднее значение раэностной частоты равно девиации частоты д 1, Частотная характеристика дискриминатора 6 приведена нафиг, 3, кривая а, Выходное напряжениедискриминатора 6 через усилитель 7 постоянного тока подается на управляющийэлемент 2. Таким образом при отклонениидевиации частоты ьФ от номинальногозначения изменяется управляющее напряжение управляющего элемента 2, а следовательно, и модулируюшее напряжение,компенсируя первоначальное...

Номер патента: 728223

Опубликовано: 15.04.1980

Авторы: Коричнев, Лагуткин, Минаев

МПК: H04B 5/02

Метки: дискретной, информации, передачи, приема

...предлагаемого усвройства.Устройство для передачи и приемадискретной информации содержит передающий узел 1, содержащий накопитель 2,ключ 3, блок 4 формирования команд телеуправления, коммутатор 5 и блок 6формирования сигналов избыточности, приемный узел 7, содержащий блок 8 обна-.ружения ошибок, блок 9 синхронизации,блок 10 анализа качества канала, блок 1511 приема команд телеуправления, делитель частоты 12, счетчик 13 деятельчастоты 14 с перемейным коэффицйейтомделения, анализатор 15 распределениясигналов "Повтор", два В 5-триггера 16,.17, два элемента И 18, 19, элементИЛИ 20, блок 21 анализа исправного со-:стояния счетчика, блок 22 включения, причем РЯ-триггеры 16, 17 имеют й-входы23, 24 и 5-входы 25, 26 соответст венно....

Номер патента: 728224

Опубликовано: 15.04.1980

Авторы: Викторов, Острецов, Тищенко, Тютюнов, Шашкин

МПК: H04B 7/12

Метки: радиосвязи

...сумматора 7 поступает на блок 8 АРУ. Выделенный в блоке 8 АРУ сив 25 нал управления по критерию мини шума дисперсии ошибки регулирует коэффщиент усиления усилителя. При равенстве амплитуд пилотсигнала не выходе усилителя 6 и на выходе детекторе 4 сигнал управления на выходе блока 8 АРУ равен нулю, Выделенный активным фильтром 5 пилотсигнел поступает на блок 9 управления вюпочеющий при наличии пилотсигнела усилитель 10 низкой частоты в активную работу. При отсутствии пилотсигнала усиЗ 5 литель 10 выключен. С выхода сумматора 7 через усилитель 10 речевой сигнал поступает на блок 11 воспроизведения речевого сигнала40 В отличие от прототипа в предлагаемой системе связи имеютс устройстведля одновременной передачи и разделенияречевого и...

Номер патента: 731600

Опубликовано: 30.04.1980

Авторы: Гридасов, Коробов, Пейсихман, Романцев

МПК: H04B 1/10

Метки: подавитель, помех, сосредоточенных

...блок 1 режекторных фильтров, многоканальный обнаружитель 2 с каналами 3, каждый пз которых содержит полосовой фильтр 4, детектор 5, фильтр 6 нижних 5 частот, пороговый элемент 7 и переключатель 8, а блок 1 режекторных фильтров содержит фильтры 9 н ключи 10.Устройство работает следующим образом.О При отсутствии помех сигнал со входаустройства через открытые ключи 10 поступает на выход устройства и на входы каналов 3 через переключатели 8. В канале 3 сигнал расфильтровывается полосовым 5 фильтром 4, детектируется детектором 5,и через фильтр 6 поступает на вход порогового элемента 7. Так как помеха отсутствует, напряжение на входе порогового элемента 7 не достигает порога и устройст- О во сохраняет прежнее состояние, прп котоЗаказ...

Номер патента: 731601

Опубликовано: 30.04.1980

Авторы: Антропов, Выдруг, Нефедов

МПК: H04B 1/64

Метки: трехтоновый, усилитель

...работает следую 10 щим образом.Входной сигнал на зажиме 7 (фиг. 2,а)содержит сигналы 9, уровень которых ниже заданного порога ограничения 10 усилителя-ограничителя 2, сильные сигналы15 11 от близко расположенных местных предметов, уровень которых превышает порогограничения 12 усилителя-ограничителя 1,и сигналы 13, уровень которых расположенмежду порогами ограничения 10 и 12,На эпюре фиг. 2,б изображены сигналы11 на выходе усилителя-ограничителя 1,а на эпюре фиг. 2,в - сигналы 9 на выходе усилителя-ограничителя 2.С выхода первого сумматора 3 резуль 25 тирующий сигнал 14 (фиг. 2, г) поступаетна устройство 4, где осуществляется выделение разностного сигнала (фиг. 2,д) путем вычитания сигнала 14 (фпг. 2,г) извходного сигнала, состоящего из...

Номер патента: 731602

Опубликовано: 30.04.1980

Авторы: Прокопенко, Шестунин

МПК: H04B 3/04

Метки: канала, коррекции, связи

...задержкой, блоквычислений, второй формирующий фильтр 8, управляемый генератор 9 псевдослучайной последовательности, генератор 10 импульсов опробования, аналого-цифровой преобразователь 11, дополнительный аналого-цифровой преобразователь 12 и канал 13 связи.Устройство работает следующим образом,С выхода гармонического корректора 5 искаженный шумоподобный сигнал в аналоговой форме поступает на аналого-цифровой преобразователь 11, где он кванту- ется во времени и кодируется и в виде числа в параллельном коде поступает на блок 7. На другой вход блока 7 с выхода дополнительного аналого-цифрового преобразователя 12 поступает регенерированный синхронный сигнал также в виде числа, Числа на выходах аналого-цифровых преобразователей 11 и 12...

Номер патента: 733113

Опубликовано: 05.05.1980

Авторы: Березкин, Добролюбова, Кобзев, Комляков, Рожанский

МПК: H04B 10/00

Метки: биполярных, передачи-приема, сигналов

...прохождении все импульсы задерживаются на,времяТз, Декодер 9 разделяет двепоследовательности таким образом, чтос первого выхода поступают импульсы,соответствующие входным сигналам отрицательной полярности (Фиг. З,и), аоо-второго выхода - импульсы, соответ"стнующие входным сигналам положительной полярности (Фиг. З,а). Обе последовательности импульсов сохраняют разность, по Фазе равную фГ(, и имеютодну полярность. Импульсы при прохождении декодера 9 задерживаются иа время Ч , Для устранения Фазового сдвига между последовательностями импульсов и восстановления информационного параметра сигналов полярности,последовательности импульсов с первого выхода декодера 9 проходят инвертор10, время задержки которого равно времени задержки инвертора 7...

Номер патента: 734883

Опубликовано: 15.05.1980

Авторы: Брескин, Гаврилюк, Шевченко

МПК: H04B 1/06

Метки: модуляцией, однополосной, преобразования, приема, сигналов

...9, блоки 10,. 11 стробирования и экстраполяции, усреднители 12, 13, вычитатели 14, 15, 16 и квадраторы 17, 18.15Устройство работает следующим образом.В передатчике 19 формируется суммарный сигнал, состоящий из информационного сигнала и пилот-сигнала, Вовходном блоке происходит разделениеэтих сигналов. Пилот-сигнал подаетсяна формирователь 7, а информационныйсигнал после корректора 2, настроенного на два переприемных участка,подается на демодулятор 3. На выходедемодулятора 3 сигнал имеет следующийвид:ООх= 1 апЬ(-пт),где Ь(1) - импульсный отклик; 30а - номинальная величина регеинеративного сигнала навходе декодера 4, принимающая в общем случае значение из ряда + 1, + 3, + 5,Ф/Т - тактовый интервал.Когда моменты стробирования находятся...

Номер патента: 734884

Опубликовано: 15.05.1980

Авторы: Ануфриев, Коткин

МПК: H04B 1/10

Метки: шумоподавитель

...управления аналогового ключа 7. Сигнальный вход аналогового ключа 7 соединен с одним из входов аналогового сумматора 8, другой вход сумматора 8 подключен к выоду генератора 9 низкочастот 40 45 30 5 ного шума с регулируемым уровнем выходного напряжения, а выход сумматора 8 - к входу формирователя 1. Входом шумоподавителя является точка соединения сигнального входа аналогового ключа 7 и одного из входов аналогового сумматора 8. Выходом шумоподавителя является выход аналогового ключа 7,Шумоподавитель работает следующим образомСмесь сигнала и шума поступает на вход шумоподавителя и одновременно подается на сигнальный вход ключа 7 и один из входов сумматора 8, на другой вход которого поступает регулируемое шумовое напряжение от генератора 9...

Номер патента: 734885

Опубликовано: 15.05.1980

Авторы: Кисель, Пашолок

МПК: H04B 3/04

Метки: автоматической, групповых, корректор, многоканальной, настройкой, связи, системы, трактов

...на выходах сумматора 14 после суммирования формируют неизменяющиеся значения отсчетов,. соответствующие синхронному и синфазному каналу связи, Для получения стабильных значений порогов блока 24 формирования шага и направления регулировки засинхронизированная последовательность отсчетных значений должна иметь контролируемое значение смешения нулевой линии, что осуществляется блоком 15 по отсчетному значению импульсной реакции, подвергающемуся минимальному влиянию интерферационных искажений. Контроль указанного отсчетного значения и распределение отсчетных значений по регуляторам осуществляется в строгом соответствии с моментом основного отсчетного значения, определяемого блоком 17 и распределителем 18 синхронных интервалов времени в...

Номер патента: 734886

Опубликовано: 15.05.1980

Авторы: Кравченко, Лехмус, Мельников

МПК: H04B 7/22

Метки: радиосвязи

...равна 3. На каждой из станцийосуществляется прием дискретных значенийв .авноудаленных друг от друга точках.Система работает в нескольких режимах.А. Центральная станция находится в дежурном режиме, работу начинает периферийная станция.20 На периферийной станции, работающей,например, на частоте 11 производится запуск управляюшего блока 18, с выхода которого импульсы длительностью т поступают. на антенный коммутатор 13, который производит поочередное подключение к антенне22, передатчика 14 и приемника 15 на .время т.На центральной станции приемники 3в дежурном режиме подключены к своимантеннам 12, Сигнал от периферийной стандо тех пор, пока включен управляющий блок 9.Ответный сигнал центральной станции на частоте 1 поступает на...

Номер патента: 738182

Опубликовано: 30.05.1980

Авторы: Полковский, Самарский, Славин, Юрков

МПК: H04B 3/04

Метки: затуханию, канала, остаточному, связи, состояния, уровню, шума

...состоянии,а делитель 37 временного интервалазаперт.Каскад 17 электронной коммутацииработает на принципе деления частотыс выбранным коэффициентом делення.В результате этого с выхода каскада 17 электронной коммутации наждущий мультивибратор 18 через строгоопределенныйинтервал времени подается управляющий импульс. Ждущий мультивибратор 18 опрокидывается и черезусилители 19 и 20 постоянного тока подает запирающий потенциал на ключевые усилители 10,2 и отпирающий потенциал на ключевой усилитель 22 и с помощью порогового блока 23 производится измерение уровня шума, После нсзвращения ждущего мультинибратора 18в исходное состояние процесс измерения повторяется,Согласованное переключение режимов измерений обеспечивается путемсинхронизации...

Номер патента: 738183

Опубликовано: 30.05.1980

Авторы: Коновалов, Лангуров, Михайлов, Рудская

МПК: H04B 3/46

Метки: вероятностных, восстановления, процессов, синхронизма, характеристик, циклам

...выводов устройства цикловой синхронизации, то с помощью блока 4 обнаружения ложного Фазирования может быть выявлено число флишних срабатываний индикатора состояния синхронизма, которое отмечается регистратором 10. Среднее время восстановления синхронизма и его составляющие: время обнаружения отсутствия синхронизма и время поиска и Фиксации синхронизма - измеряются в нормированныхинтервалах времени с помощью блока 5определения времени ООС, блока 8 определения времени поиска синхронизмаи элемента 9 ИЛИ, Через блок 5 определения времени ООС и блок 8 определения времени поиска синхронизмапроходит некоторое количество временных меток, например,испульсов счастотой следования. циклов, формируемых формирователем 7 сигналов времени. Для блока...

Номер патента: 741477

Опубликовано: 15.06.1980

Автор: Хлебодаров

МПК: H04B 3/04

Метки: адаптивный, корректор, сигналов, цифровых

...двоичные слова данных ссоответствующими весами отводов, на выходенакапливающего сумматора 8 образуется искомая сумма, равная выравненному значению принимаемого сигнала, которое затем декодируется декодером 10. На выходе корректдраполучается значение передаваемого сигнала. Кэтому моменту в регистре сдвига 17 находитсявся последовательность знаков двоичных слов741477 6 рез элемент совпадения 19 следует на второйвход счетчика 26 старших разрядов весов отводов. При этом содержимое счетчика 6 изменяется на величину выбранного шага прираще.ния,слова веса отвода,. умноженного на коэффи.циент К=2 л, где п - количество разрядов счет.чика 25 младших разрядов весов отводов,Время настройки корректора уменьшается,В каждом подцикле на начальном...

Номер патента: 743207

Опубликовано: 25.06.1980

Авторы: Алференко, Сивов

МПК: H04B 1/06

Метки: модуляцией, образной, сигнала, синхронизации, частотной

...3 рассогласования фильтр нижних частот (ФН Ч) 4,управляемый гетероцин. 5, генератор огиУстройство синхронизации сигнала с-образной частотной модуляцией, содержащее блок ИЛИ, первый режектор первый коммутатор, вентиль, дешифратор, счетчик, ключ, блок сканирования, а также последовательно соединенные датчик рассогласования, фильтр нижних частот ,управляемый гетеродин и смеситель, вы 5 7432г фтоказывается сдвинутым на И 1 Далеепроцесс накопления повторяется, Если прнанализе с порогового блока 7 выдаетсянапряжение о наличии сигнала в одном изканальных корреляторов 2-4 - 2- И, тов счетчик блока сканирования 11 заносится число, соответствующее временнойзадержке канала, содержащего сигнал относительно канального коррелятора 2-2,При этом...

Номер патента: 743208

Опубликовано: 25.06.1980

Автор: Попов

МПК: H04B 1/10

Метки: пассивных, подавления, помех, цифровое

...первых блоков 9 памяти, а затем на входы блока 13, Измеренная иусредненная величина сдвига фазы помехи ьЧк за к"тый период повторенияс выхода блока 13 поступает на входФункционального преобразователя 14,на выходе которого образуются Юв ЬЧки соз Лак, поступающие соответственнона в".оды второго и третьего основныхперемножителей 4 и 5, На выходе вычислительного блока 15 образуются .зЪ(ьЧ,+ ь Мк) и с 05 ЬЧк+ ь Чк)поступающие соответственно на входы дополнительных перемножителей 11 и 12,Поступающие с выходов первых блоков9 памяти цифровые коды хк.,1, усоответственно в первых основных пере-.множителях 3 умножаются на .два, азатем с помощью вторых и третьих основных перемножителей 4 и 5 подвергаются двумерному повороту на угол дЧк,Поступающие с...

Номер патента: 743209

Опубликовано: 25.06.1980

Автор: Быховский

МПК: H04B 1/10

Метки: адаптивный, компенсатор, радиопомех

...состоит иэ первого амплитудного детектора, вход которого является первым входом блока регулирования амплитуды,выход соединен с первым входом блока разности, второй вход которого подключен к выходу второго амплитудного детектора, а выход - к первому входу регулируемого усилителя, второй вход которого является вторым входом блока регулирования амплитуды, а выход соединен со входом второго амплитудного детектора и является выходом блока регулирования амплитуды.На чертеже представлена структурная электрическая схема адаптивного компенсатора радиопомех.Устройствосодержит два, подключенных к первому входу устройства, параллельных канала 1 и 2 приема, и третий канал 3 приема, Каждый из первых двух каналов приема содержитпоследовательно...

Номер патента: 743210

Опубликовано: 25.06.1980

Автор: Быховский

МПК: H04B 1/10

Метки: адаптивное, приемное

...второй вход первого блока регулирования амплитуды подключен .к выходу управляемого генератора второго канала приема, выход - ко второму входупервого вычитателя, второй вход нторого блока регулирования амплитуды -к выходу управляемого генератора первого канала приема, а выход - ковторому входу второго вычитателя, а 45 50 55 60 каждый блок регулирования амплитудысодержит детектор, первый вход которого соединен с выходом фазовращателя, второй вход является пернымвходом блока регулирования амплитуды,а выход подключен к первому входуусилителя, выход которого являетсявыходом блока регулирования амплитуды, а второй вход соединен с выходомфаэовращателя, вход которого является вторым входом блока регулированияамплитуды. На чертеже представлена...

Номер патента: 743211

Опубликовано: 25.06.1980

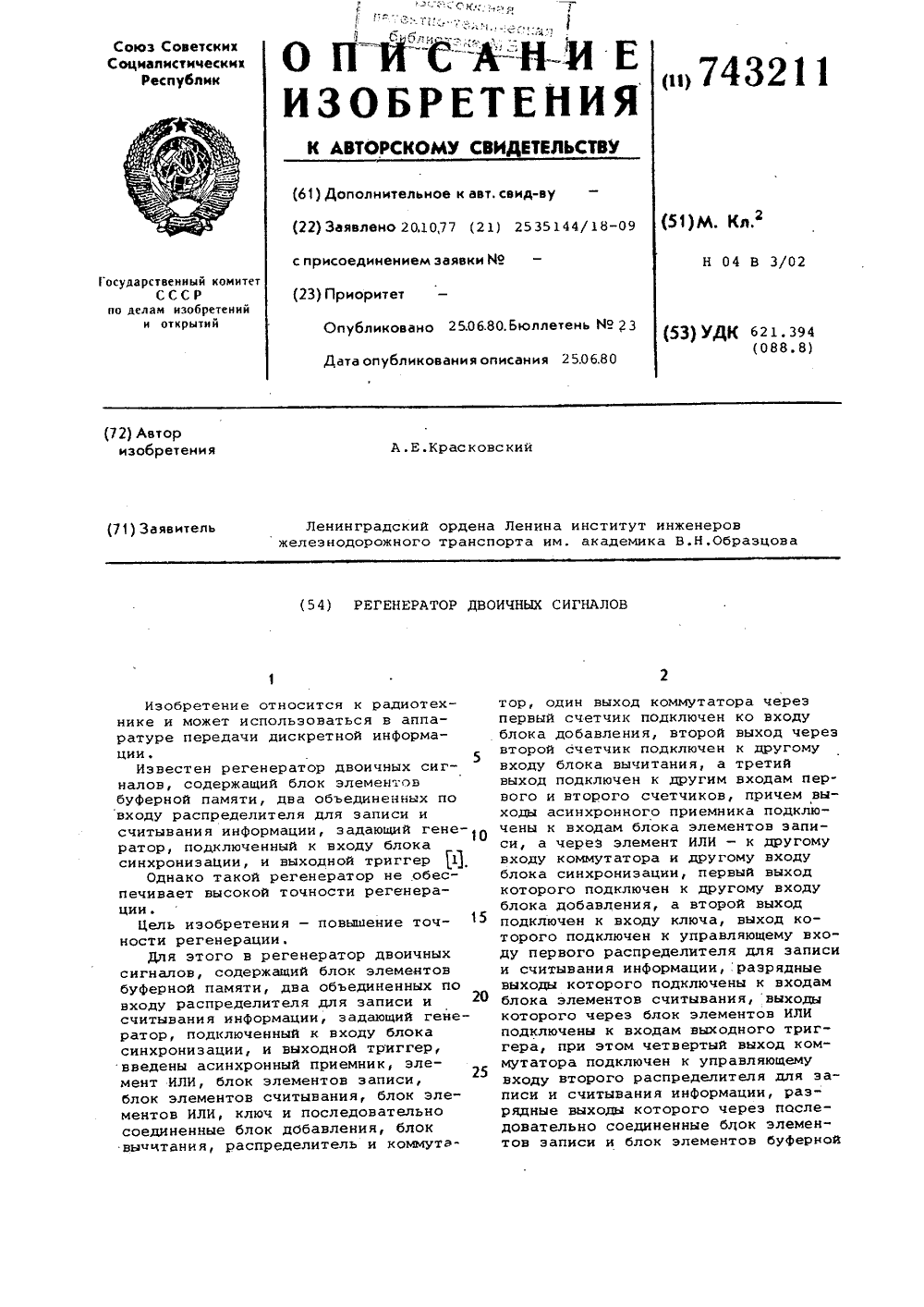

Автор: Красковский

МПК: H04B 3/02

Метки: двоичных, регенератор, сигналов

...Для того, чтобы при записи в блок1 элементов ошибок не происходило,фаза сигнала записи должна повторятьфазовые качания входного сигнала,т,е. в соотвежствии с фазой входного2 О сигнала должна изменяться фаза управляющих импульсов выхода распределителя 15,При отсутствии качаний сигнала навходе регенератора фазовое положение5 4 ефлуктуирующих границ пОсылОк соответствует середине тактового периодаимпульсной последовательности с выхода распределителя 15. Реальные шумовые флуктуации границ посылок обычноневелики и в основном находятся впромежутке от +1/4 С (где Ч:- длительность неискаженной элементарнойпосылки),Качания фазы входного сигнала приводят к тому, что, начиная с некоторрЗ 5 го момента времени фаза границы эле-.ментарной посылки...

Номер патента: 743212

Опубликовано: 25.06.1980

Авторы: Брескин, Печерский

МПК: H04B 3/04

Метки: адаптивной, искажений, корректора, межсимвольных, настройки

...16 отсчетные значения выпрями- тельного шума преобразуются по задаваемому закону с помощью аналогоциФрового преобразователя 17 в параллельный двоичный код, который, вслучае разбиения нозможных значенийамплитуд помехи на четыре зоны, записывается в дополнительные первыйи второй регистры 21 и 22 сднига. "дни г и запись инФормации осуществл яетс я по строб ирующим импульс ам тактовой частоты.Оценки направлений регулировки регулируемых аттенюаторов 2.формиру ются исходя из значений сигналов, образованных сумматорами 9 по модулю два, равных проиэнедениям полярностей помех на сдвинутые во времени полярности информационных сигналов. Верность Формируемой в каждый тактовый интервал времени оценки направления определяется двоичным кодом с выходов...

Номер патента: 743213

Опубликовано: 25.06.1980

Авторы: Паткин, Шинаков

МПК: H04B 3/46

Метки: времени, группового, запаздывания, четырехполюсников

...выходом измеряемого четырехпощосника 305 первый детектор 6, выход которого подключен к первому. входу фазометра 7, второй вход которого соединен с выходом второго детектора 8, введены генератор пилообразного напряжения 9, генератор гар- З 5монического сигнала 10, функциональныйпреобразователь напряжения 11, модулятор 12, третий детектор 13 и дополнительный четырехпощосник 14, При этомвыход генератора пилообразного напряжения 9 подключен к входу генератора гармонического сигнала 10 и к входу функционального преобразователя напряжения11, выход которого подключен к входудвухчастотного генератора 1, Выход первого сумматора 2 через последовательносоединенные третий детектор 13 и модулятор 12, второй вход которого соединен с выходом...

Номер патента: 743214

Опубликовано: 25.06.1980

Авторы: Марков, Хворенков, Цыркин

МПК: H04B 3/46

Метки: анализатор, канала, качества, связи

...содержит селектор 1 импульсов по длительности, счетчик 2 информационных символов, элементы сравнения 33 7432и 4, элемент задержки 5, элемент ИЛИ 6и хронизатор 7.Анализатор работает следующим образом.На вход селектора 1 поступает адди 5тивная смесь бинарного сигнала с шумом,Селектор выделяет только импульсы, длительность которых находится в пределахинтервала селекции известной длительности информационных символов, Импульсы с выхода селектора поступают на входсчетчика 2 информационных символов, Выходы счетчика соединены с элементамисравнения 3 и 4. Один из них определя, ет максимально, допустимое, другой минимально допустимое значения счетчика,Граничные значения счетчика определяются нв основании известного количестваинформационных...

Номер патента: 743215

Опубликовано: 25.06.1980

Авторы: Картушин, Курносов, Щеколдин

МПК: H04B 17/02

Метки: линии, радиорелейной, связи, состояния, станций

...на вход распределителя передачи 2 подается напряжение логическогоф 0", которое с тактовой частотой 8 кГцпродвигается в распределителе передачи,С сигнальных выходов распределителя передачи параллельный код (с уровнем логической 1) поступает на шифратор 1а со стартового выхода напряжение логической 1" подается на вход элемента10.Шифратор 1 при подаче на все еговходы напряжения логических 1 на выходе имеет также напряжение логической 1. На третий вход элемента И 10подаются модулированные по фазе положительные импульсы информации служебного канала длительностью 0,5-0,6 мкс,В рассмотренной выше ситуации все этиимпульсы будут проходить на выход элемента И 10, который подключен к блокуобъединения каналов радиорелейной станции,...

Номер патента: 745000

Опубликовано: 30.06.1980

Авторы: Полковский, Самарский, Юрков

МПК: H04B 3/04

Метки: затуханию, канала, остаточному, связи, состояния, уровню, шума

...22 в исходное состояние), отпирается ключевой усилитель 26 и с по- З 5мощью пороговой схемы измерения уровня шума 27 производится измерение уровня шума,Когда напряжение контрольного сигна ла перестает поступать на вход пороговой схемы измерения остаточного затухания 15, с ее выхода через каскад электронной коммутации 25 подается управляющий потенциал н делитель частоты 21, вслед ствие чего делитель частоты 21 возвращается в исходное (нулевое") состояние.Процесс измерения остаточного затухания и уровня шумов циклически повторяется после возвращения ждущего мультивиб ратора 22 в исходное состояние.Для согласованного переключения предложенного устройства при измерениях остаточного затухания и уровня шумов должна обеспечиваться...
