H04B — Передача сигналов

Номер патента: 919101

Опубликовано: 07.04.1982

Автор: Ушаков

МПК: H04B 3/46

Метки: дистанционного, необслуживаемых, питания, пунктов, телеконтроля, усилительных

...пунктов содержит прямой и обратный провода 1 и 2 линии питания, усилитель 3, блок ч управления, блок 5 коммутации, дополнительный блок 6 управления, ключевой элемент 7, выполненный на тиристоре 8.Устройство работает следующим образом.Когда по прямому проводу 1 линии питания протекает ток дистанционного919101 Формула. изобретения 685 Подписно каз 2163/0 1 иал ППП "Патент", г. Ужгород, ул. Проектна питания, на усилителе 3 создается падение напряжения которое подается на входы блока 1 управления, С выхода блока ч управления на соответствующий вход блока 5 коммутации поступает сигнал, который открывает блок коммутации, и ток дистанционного питания с выхода усилителя 3 через другой вход блока коммутации поступает на обратный провод 2 линии 10...

Номер патента: 919102

Опубликовано: 07.04.1982

Авторы: Заславская, Скуратов, Шитов

МПК: H04B 3/46

Метки: канала, связи

...контроля (прогнозирования), При превышеНа чертеже представлена структурная электрическая схема устройства.Устройство для контроля канала Освязи содержит блок 1 выявления ошибок, блок 2 текущей оценки, блок 3прогнозируемой оценки, блок 1 индикации, коммутатор 5, элемент 6 слонения по модулю два, два инвертора 7 1и 8, элемент И 9, счетчик 10 ошибок,блок 11 управления, Формирователь 12измерительных интервалов, элемент 13задержки,20Устройство работает следующим образом.СигналыОшибкас блока 1 выявления ошибок поступают на вход блока 2 текущей оценки, в котором на измерительном интервале й, задаваемом формирователем 12 измерительных интервалов, определяется текущее значение коэффициента ошибок К и сравнивается с его пороговым значением...

Номер патента: 919103

Опубликовано: 07.04.1982

Авторы: Ануфриев, Томанов

МПК: H04B 3/46

Метки: канала, радиотелефонного, связи, сигналшум, соотношению

...7 сравнения поступаетна вход элемента 8 запрета и направляет управляющие импульсы с выходагенератора 111 чеоез элементы запрета8 и 9 на вход "Сложение реверсивногосчетчика 10. 1(аждый импульс, поступающий на вход гложение реверсивногссчетчика 10, на одну ступеньку унеличивает уровень напряжения на выходецифроаналогового преобразователя 11.Если уровень цума на входе устройства меньше уровня напряжения на выходе цифроаналогового преобразователя 11, то управляющий уровень напряжения с выхода элемента 7 сравнения,поступая на вход элемента 8 запрета,направляет управляющие импульсы с выхода генератора 1 ч через элемент 8 изапрета 8 и 19 на вход Вычитание"реверсивного счетчика 10. 1(аждыйимпульс, поступающий на вход "Вычитанием реверсивного...

Номер патента: 919104

Опубликовано: 07.04.1982

Авторы: Евсеев, Климов, Марков, Хворенков, Цыркин, Юминов

МПК: H04B 3/46

Метки: канала, связи

...количество которыхподсчитывается с четчиком 11, Наличиесигналов несовпадений обусловленоразличными нелинейными проходными 50характеристиками линейных трактов 7и 8 приема, причем, так как реальныелинейные тракты приема обладают достаточно высокой нелинейностью, топоявляются различные нелинейные свой ства линейных трактов 7 и 8 толькопри наличии мешающих сигналов большого уровня,Различные нелинейные свойства,которые проявляются при наличии мешающих сигналов большого уровня приводят к различным искажениям сигналав линейных трактах 7 и 8 и к появлению сигналов несовпадений, Элемент12 сравнения определяет максимальнодопустимое значение счетчика 11,которое определяется на основании известного количества информационныхсимволов на...

Номер патента: 919105

Опубликовано: 07.04.1982

Авторы: Мельников, Подберезин

МПК: H04B 3/46

Метки: дистанционного, необслуживаемых, питания, пунктов, телеконтроля, усилительных

...и второй разделительные трансформаторы 2 и 3 соответственно, элемент 4 И, блок 5 управления, блок 6коммутации, общий прямой проводдистанционного питания, резистор 8шлейфа общий обратный провод 9 дистанционного питания, провода 10 и що11 информационного входа, провода12 и 13 информационного выхода, дваоптронных преобразователя 14 и 15,два конденсатора 16 и 1/,Устройство работает следующим 25образом.При нормальном режиме раЬоты прямой ток дистанционного питания,протекая по входным цепям оптронныхпреобразователей 14 и 15, поддержи- зОвает их во включенном состоянии. Вэтом случае на их выходах оудут сигналы, соответствующие логической 1. Этот же сигнал создает падение напряжения в цепи питания усилителя 1, Так,как на всех входах элемента...

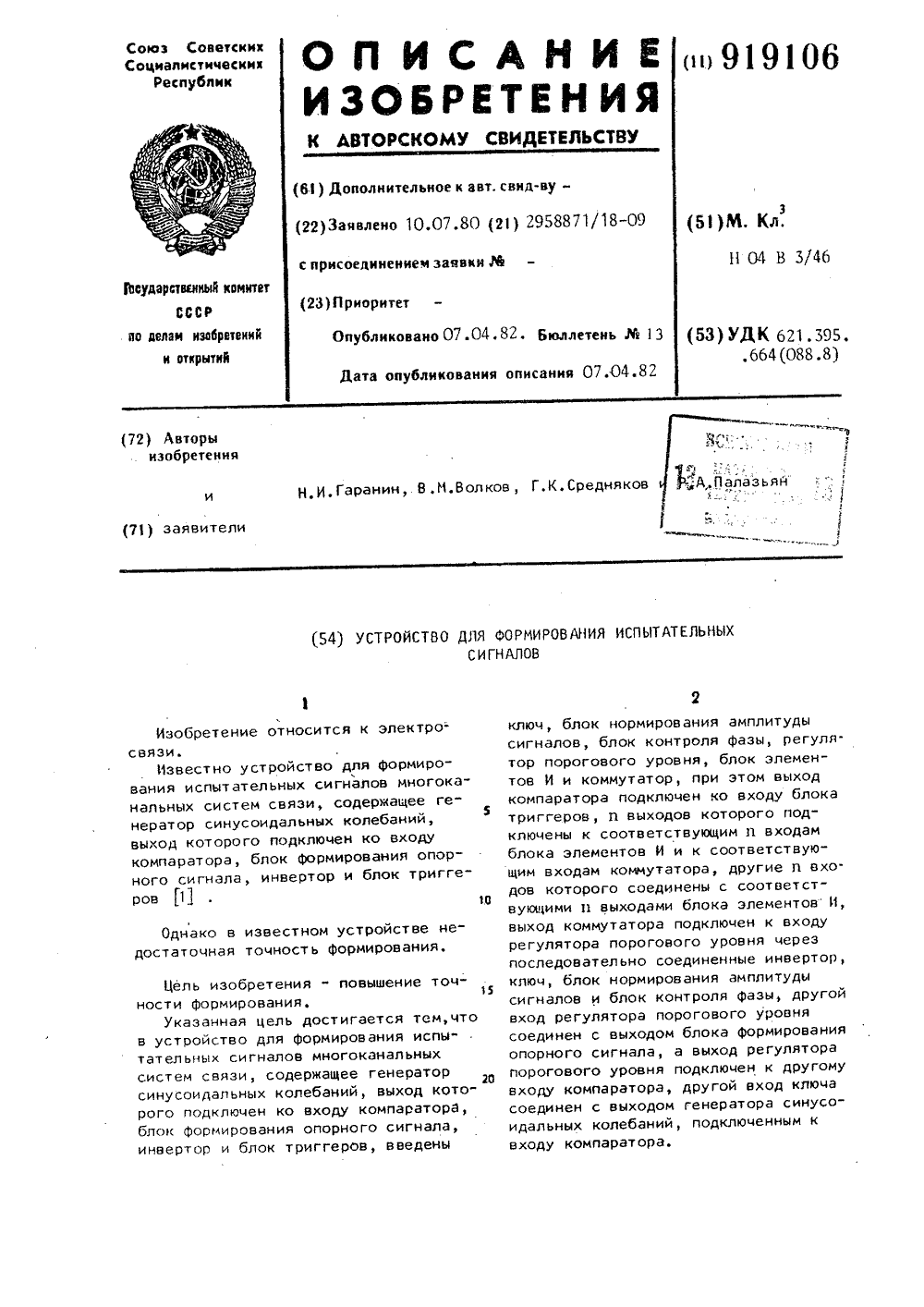

Номер патента: 919106

Опубликовано: 07.04.1982

Авторы: Волков, Гаранин, Палазьян, Средняков

МПК: H04B 3/46

Метки: испытательных, сигналов, формирования

...блок 9 контроля фазы, блок 10формирования опорного сигнала, регулятор 11 порогового уровня,Устройство работает следующимобразом.Сигнал с генератора 1 синусоидальных колебаний поступает на инвертирующий вход компаратора 2. На другой(неинвертирующий) вход компаратора по"дается опорное напряжение с блока 10.О момент равенства абсолютных величинвходного и опорного напряжений на выходе компаратора 2 импульсным образомизменяется выходное напряжение, устанавливаясь в другое предельное состояние. При этом запускается блок3 триггеров, включенных последова" 25тельно, который совместно с блокомц формирует на различных выходахблоков 3 и ч и соответственно на вхо"де коммутатора 5 прямоугольные импульсы определенной длительности и скважности, которые...

Номер патента: 919107

Опубликовано: 07.04.1982

Авторы: Гуревич, Тихонович

МПК: H04B 3/46

Метки: импульсно, кодовой, модуляции, оценки, сигналов, характеристик

...цифрового полосового фильтра 7 умножаются на масштабный коэффициент, величина которого устанавливается пропорционально затуханию, вносимому аналоговым аттенюатором 3. В блоке 9 синхронизации последовательность чисел преобразуется к формату, соответствующему принятой структуре цикла цифрового потока испытуемой системы.К цифровому выходу устройства с помощью цифрового коммутатора 10 подключается либо выход блока синхронизации,либо цифровой вход данного35 устройства. С помощью предлагаемого устройства обеспечивается всзможность получения раздельной оценки характеристик передающей и приемной частей аналого-цифровой аппаратуры преобразования сигналов в системахсвязи с Ф И.Раздельная оценка характеристик передающей и приемной части...

Номер патента: 919108

Опубликовано: 07.04.1982

Авторы: Солодов, Тимофеев

МПК: H04B 3/50

Метки: телесигнализации, шахтной

...выводы диодного мос та подключены соответственно к первому выводу зарядного резистора и второму выгоду конденсатора, первый вывод которого подключен к первому входу распределителя, второй вход которого подключен к точке соедине ния выводов первого и второго резисторов, другие выводы которых соединены соответственно с вторым выхоДом и первым входом диодного моста, при этом второй выход диодного моста подключен к третьему входу распределителя и второму входу блока датчиков, выход которого через согласующий резистор подключен к второму входу диодного моста.На чертеже приведена структурная электрическая схема предлагаемого устройства. Устройство содержит пункт 1 управления состоящий из источника 2 переменного тока, распределителя 3...

Номер патента: 919109

Опубликовано: 07.04.1982

Авторы: Горбачев, Симаков

МПК: H04B 7/02

Метки: двухканальное, дискретных, ретрансляции, сигналов

...на второй вход которого . 2 О один вход элемента 10 И - НЕ данного поступают исправленные по длитель- канала. В это же время на выходе," ности двоичные сигналы с выхода элемента 5 И другого канала будет решающего блока 2 второго канала. сигнал О, в результате инвертиПринятые на входы блока 4 сравнения рования которого на второй вход эледвоичные сигналы сравниваются, и в 25 мента 10 И-НЕ поступает сигнал 1. случае их равенства на выходе блока На выходе элемента 10 И-НЕ выраба сравнения сигнал ошибки отсутст- тывается сигнал "О, поступающий вует (О),. в противном случае на на управляющий вход элемента 11, В вход элемента И 5 выдается с блока результате через элемент 11 и эле сравнения сигнал ошибки (1). Одно- мент 8 ИЛИ на вход блока...

Номер патента: 919110

Опубликовано: 07.04.1982

Авторы: Полушин, Самойлов, Тараканков

МПК: H04B 7/02

Метки: разнесенных, сигналов, сложения

...отношения сигнал/шум на выходе устройства при додетекторном сложениивыше, чем при последетекторном, Это 45происходит из-за того, что переддетектором разнесенные сигналыскладываются синфазно, а аддитивные .шумы различных ветвей некоррелирова"ны и складываются по мощности. 59Однако можно показать , что вопределенные моменты времени последетекторное сложение:обладает большей помехоустойчивостью чем додетекторное сложение, и если в эти моменты на выход устрбйства сложенияподключить сигнал с последетекторногосумматора, то часть выбросов можетбыть устранена, что уменьшает мощность аномального шума и снижаетпороговый уровень устройства оптимального сложения.Устройство обеспечивает сложениятаким образом, чтобы в моменты. вре"мени,...

Номер патента: 919111

Опубликовано: 07.04.1982

Авторы: Бернацкий, Нухман, Райхман

МПК: H04B 17/00

Метки: каналов, параметров, связи

...на первые входы элементов управления блока 9. При наличии двух сигналов на соответствующих первых и вторых его входах сигнал с соответствующего выхода блока 9 поступает в блок 14, Под его воздействием соответственно выбранной категории устанавливается необходимая чувствительность (пороговое значение контроля) индикатора блока 14. Контроль частотной характеристики и уровня шумов производится с учетом отклонений остаточного затухания канала связи от номинального значения. Поэтому контролю частотной характеристики и уровня шумов предшествует приведение остатбчного затухания к номинальному значению.Управляющие сигналы из блока 1 в процесс приведения остаточного затухания к номинальному значению поступают на вход блока 3 и вход...

Номер патента: 919120

Опубликовано: 07.04.1982

Авторы: Кораблин, Сергиенко, Шейников

МПК: H04B 17/00

Метки: исправности, необслуживаемого, ретранслятора

...первого передатчика 2, с 15выхода которого излучается в сторонуследующего ретранслятора, а такжеподается на вход переключателя 3. ПриПроверке данного ретранслятора наВыходе первого анализатора 4 вырабатывется первая команда исправности,Поступающая на второй вход элементаИ 7 на управляющий вход переключа.-теля 3. При появлении команды исправности на управляющем входе переключателя 3 соединяется выход первогопередатчика 2 с входом второго приемника 5 и контрольный сигнал черезвторой приемник 5 поступает на входвторого анализатора 10 контрольногосигнала. На выходе второго анализатора 10 контрольного сигнала появля"ется вторая команда исправности, поступающая н.- первый вход элемента И 7.Таким образом, первая командаисправности...

Номер патента: 919121

Опубликовано: 07.04.1982

Авторы: Бреус, Зайчиков, Максимов, Ненашев

МПК: H04B 17/02

Метки: магистральных, приемников, проверки, радиотелеграфных

...частоту кварцевого генератора 4 сигнала, осуществляя частотную манипуляцию в режимах ЧТ илиДЧТ, причем разнос частот принимаетодно из стандартных значений, определяемых режимом работы преобразоватЕля код - напряжение. На выходепреобразователя 5 с кварцевым гетеродином образуется множество сигналов ЧТ или ДЧТ с несущими частотами,равными Гсщ вГ, Эти сигналы подаются на антенный вход проверяемогоприемника через согласующий блок 8.При этом Фильрация нужного сигнала осуществляется входными цепямиприемника. На другой вход согласую щего блока может подключаться кварцевый генератор помехи б или генератор шума 7.Телеграфные посылки с выхода проверяемого приемника поступают на формирователь фронтов 9 сиг" нала, с выхода которого все...

Номер патента: 921099

Опубликовано: 15.04.1982

Авторы: Данилов, Израильсон, Стукалов, Тамм

МПК: H04B 3/04

Метки: адаптивный, данных, искажений, корректор, межсимвольных, сигналах, цифровой

...не показан) а с его выхода на вход АЦП 2, в котором производится стробирование сигналов в отсчетные моменты времени, запоминание и хранение амплитуд полученных напряжений выборок и преобразование этих напряжений в П-разрядные кодовые числа. Полученные П-разрядные кодовые числа выборок записываются в блок 3. В тот же блок 3 с выхода анализирующего блока 7 записываются данные о полярности и амплитуде сигналов на выходе корректора 1 и сигналы, отображающие знак их отклонения от номированного значения, т.е. межсимвольную интерференцию в принимаемых сигналах данных МСИ). На основании анализа сигналов, выводимых из блока 3 по командам программного блока 4, и в соответствии с выбранным алгоритмом работы корректора 1 в блоке 3 вырабатываются...

Номер патента: 921100

Опубликовано: 15.04.1982

Автор: Пантелеенко

МПК: H04B 3/46

Метки: каналов, связи, фазочастотных, характеристик

...13. Устройство содержит также дополнительный преобразователь 14, дополнительный смеситель 15, дополнительный фазовый дискриминатор 16; первый дополнительный индикатор 17, дополнительный сумматор 18, второй дополнительный индикатор 19 и умножитель 20.Устройство для измерения фазочастотных характеристик каналов связи работает следующим образом.В устройстве образованы две шкалы измерений - грубая и точная. Делители частоты 10 - 13, а также преобразователь частоты 8, смеситель 9, фазовый дискриминатор 6 и индикатор 7 используются (при измерении крутых ФЧХ) только для получения грубого результата в оборотах фазы. Дополнительный преобразователь 14, дополнительный. смеситель 15, дополнительный фазовый дискриминатор 16, первый дополнительный...

Номер патента: 921101

Опубликовано: 15.04.1982

Авторы: Захаров, Лавренов, Сорочан, Сосницкий

МПК: H04B 3/46

Метки: анализа, занятости, линии, связи

...срабатывает лишь тогда, когда снимается запрет с элемента 8 совладения и на выходе 1 дешифратора 7 присутст921101 Формула изобретения Сосгавителт В. Лякишев Редактор А. Долинич Техред А, Бойкас Корректор В. Бутяга Заказ 2382/75 Тираж 685 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4вует логическая 1. Таким образом, в устройстве в данном случае через 0,8 с на выходе элемента 8 совпадения появляется логическая 1 сигнализирующая о том, что линия свободна и срабатывает первый блок 1 индикацииЕсли вызываемый абонент занят, то на линию связи поступают короткие импульсы длительностью 0,3 с, через паузу 0,3 с. Первый...

Номер патента: 921102

Опубликовано: 15.04.1982

Авторы: Абраменко, Дедиков, Немудрук

МПК: H04B 3/46

Метки: автоматической, сигналов, стабилизации, уровня

...10, 11 и канал 12 связи.Устройство работает следующим образом.92102 формула изобретения СосгавителТехред А. БоТираж 685 Редактор А. Долина Заказ 2382/75 ВНИИПИ Госу по делам 113035, Москва,филиал ППП Патедарственного коизобретений иЖ - 35, Рву щснт, г, Ужгород митета СССР открытий кая наб., д. 4 г 5 ул ПроектнаяВ начальный момент времени при отсутствии сигнала речевой инфсрмации в момент любой паузы постоянно передаваемый измерительный сигнаЛ с выхода генератора 2 через первый блок 1, канал 12, регулятор 5, открытый ключ 9 поступает на вход управления подстраиваемого генератора 7. Выходной сигнал подстраиваемого генератора 7, поступает на соответствующий вход второго блока 6, обеспечивая противофазное подавление измерительного сигнала, и...

Номер патента: 921103

Опубликовано: 15.04.1982

Авторы: Любовская, Маль, Нурмухамедов, Осауленко, Смирнов, Филатов, Царев

МПК: H04B 3/46

Метки: канала, связи

...первый коммутатор 8 скоммутирован на вход АЦП 16. Аттенюатор 23 при этом находится в нейтральном положении. На другой вход первого смесителя с выхода синтезатора контрольных частот в это время приходят сигналы с частотой, отличающейся от средней частоты канала на некоторую промежуточную часто ту, т.е. 1 ср+ 1 пр, причем 1 пр 1 р. На выходе ,первого смесителя 4 с помощью первого полосового фильтра 5 выделяют сигналы промежуточной частоты в соответствии с выражением(1 ср +1 пр) - 1 ср = Ьр30Эти сигналы усиливаются в первом усилителе 6, детектируются с помощью детектора 7 и через первый коммутатор 8 подаются на вход АЦП 16, в котором уровень принятого сигнала преобразуется в цифровой эквивалент, который через блок памяти 15 выдается на...

Номер патента: 921104

Опубликовано: 15.04.1982

Авторы: Дикарев, Романенко

МПК: H04B 3/46

Метки: автокорреляционный, измеритель, параметров, псевдослучайного, сигнала, фазоманипулированного

...закону скорости перестройки при помощи генератора 6, вырабатывающего периодическое пилообразное напряжение управления, Величина задержки, образующаяся на втором выходе элемента задержки 2, устанавливается постоянной. На вторые входы блоков умноженияи 10 поступает принимаемый ФМ сигнал, предварительно задержанный в элементе задержки 2. Результатом перемножения в блоке умножения 1 являются биения с высокочастотным заполнением, которые проходят через полосовой фильтр 3 и нелинейный элемент 4. Фильтры 5 и 7 нижних частот настроены на высокочастотное заполнение, которое является несущей частотой ФМ сигнала, и огибающую, являющуюся тактовой частотой псевдослучайной модулирующей функции. Выходы фильтров 5 и 7 соединены с измерителями...

Номер патента: 924869

Опубликовано: 30.04.1982

Авторы: Кобрин, Ярошевич

МПК: H04B 1/10

Метки: защиты, импульсных, помех

...коэффициентом передачи подключен элемент задержки, вход которогоявляется входом устройства, а междувыходом элемента с переменным коэффициентом передачи и управляющийвходом формирователя бланкирующегоимпульса включен блок вычисленияпорога, другой вход которого соединен с выходом демодулятора,.На чертеже изображена структурнаяэлектрическая схема предлагаемогоустройства.Устройство защиты от импульсныхпомех содержит элемент 1 задержки,элемент 2 с переменным коэффициентомпередачи, блок 3 выделения импульсной помехи, формирователь 4 бланкирующего импульса, блок 5 вычисленияпорога и демодулятор 6.Устройство работает следующим образом.При обнаружении импульсной помехи Формирователь 4 вырабатывает блан кирующий импульс, прерывающий...

Номер патента: 924870

Опубликовано: 30.04.1982

Авторы: Дзюба, Доровских, Каминер, Урывский

МПК: H04B 1/10

Метки: максимального, селекции, сигнала

...входе была в момент отсчета наибольшей из совокупности всехсигналов. Уровень 1 с выхода элемента 3 селекции поступает на управляющие входы ключей 18 и 24 блоков 4 сравнения, Тем самым прекращаетсясчет импульсов генератора 7 тактовыхимпульсов счетциком 19 импульсов.Число сосчитанных им импульсов пропорционально времени, в течение которого был открыт ключ 18, т.е. покане сработал амплитудно-временной пре-.образователь 1 - 1, где амплитудавходного сигнала максимальна по отношению ко всем остальным входным сигналам в момент отсчета.По окончании перечисленных процессов, в момент, когда в синхрониэаторе 6 с выхода ключа 8 на вход делителя 10 частоты поступает ровно йимпульсов, (где й коэффициент деления делителя), на выходе делителя 10частоты...

Номер патента: 924871

Опубликовано: 30.04.1982

Авторы: Лифшиц, Полянский

МПК: H04B 3/04

Метки: автоматической, амплитудно, искажений, коррекции, передачи, системах, частотных

...92487 редающая сторона 15 соединена с приемной стороной 2 трактом 16.Устройство работает следующим образом.Источник 1 формирует испытательный сигнал с дискретным спектром, составляющие которого равномерно расположены по всему частотному диапазону тракта 16 и имеют одинаковые амплитуды. На выходе. тракта 16 амплитуды 1 о составляющих испытательного сигнала изменяются в соответствии с его АЧХ и поступают на вход. корректора 3.выхода корректора 3 испытательный сигнал через узел 4 разветвления поступает на вход фильтров 5, которыЕ выделяют иэ испытательного сигнала соответствующие составляющие. Переключатель 6 и детектор 7 преобразуют АЧХ системы тракт плюс корректор ув в периодический сигнал, который представляет собой сумму постоянного...

Номер патента: 924872

Опубликовано: 30.04.1982

Авторы: Леонов, Семерков

МПК: H04B 3/04

Метки: коэффициента, передачи

...из аналого-цифрового преобразователя 6, реверсивного цифроаналогового преобразователя 7 и ат" тенюатора 8, блок 9 сравнения, формирователь 10 сигналов пороговой индикации, блок 11 вычисления отношений. Устройство работает следующим образом,30Сигналы со входа радиопередатчика 1 через первый выпрямитель 2 ис выхода радиопередатчика через второй выпрямитель 3 и аттенюатор 8, калибратора 5 напряжения поступают навходы аналого-цифрового преобразова-. 35теля 6,В режиме настройки радиопередатщка блок 1 управления по команде свыхода управления радиопередатчикаотключает от аналого-цифрового преобразователя 6 блок 11 вычисления отношений и подключает а аналого-цифвровому преобразователю реверсивныйцифроаналоговый преобразователь 7.Аналого-цифровой...

Номер патента: 924873

Опубликовано: 30.04.1982

Автор: Портнов

МПК: H04B 3/28

Метки: влияния, высоковольтных, защиты, линий, связи

...симметричного кабеля параллельно вторичной обмотке редукционного трансформатора 1.Однако известное устройство не обеспечивает защиту от помех.Цель изобретения - обеспечение924873 формула изобретения подвижными и механически связаны спереходным элементом, а дополнительные контакты коммУтационного элемента включены между коммутационным элементом и блоком пуска.5На чертеже представлена структурная электрическая схема предлагаемогоустройства.Устройство защиты линий связи отвлияния высоковольтных линий содер Ожит редукционный трансформатор 1,имеющий первичную, вторичную и дополнительную вторичную обмотки 2-4 соответственно, симметричный кабель 5с пучком 6 жил, коаксиальный кабель 1 з7 с проводниками 8, пороговый блок 9,коммутационный...

Номер патента: 924874

Опубликовано: 30.04.1982

Авторы: Беляков, Горбунов, Лиференко, Марков

МПК: H04B 3/36

Метки: дискретных, регенерации, сигналов

...схемувведен одновибратор 4, который блокирует пачки импульсов.45Количество ошибок фиксируется первым счетчиком, В конце цикла измерения информация из первого счетчика.переписывается в регистр б. Комбинационный сумматор 9 предназначен для 50выполнения операции вычитания кода,зафиксированного первым счетчикомиз кода, хранящегося в регистре, Приэтом на выходе комбинационного сумматора появляется информация о знаке кода. Информация о виде знака поступает на формирователь 7, которыйорганизует передачу меньшего по аб 4солютной величине кода на вход первого дешифратора 8, где определяетсявеличина этого кода.Коммутатор 10 предназначен дляформирования напряжения смещения взависимости от величины кода, знакаи величины опорного напряжения....

Номер патента: 924875

Опубликовано: 30.04.1982

Автор: Оксман

МПК: H04B 3/36

Метки: биполярного, регенерации, сигнала

...кодовых комбинациях в исходном сигнале (из-за воздействия межсимвольных помех) . При выделении Фильтром 8 квазигармонического сигнала из по следовательности импульсов с переменной длительностью и начальной фазой неизбежны дополнительные фазовые Флуктуации. Аналогичные явления происходят, когда вместо межсимвольной помехи действует аддитивная шумовая помеха. При введении блока ключей 20 сигнал на выходах выпрямляющих устройств Фиг, 2 Ь, а на выходе блока ключей сигнал аналогичен сигналу фиг. 2 Ъ. Очевидно, что произошла стабилизация параметров импульсов, предназначенных для интегрирования в пиковом выпрямителе-детекторе 4 и выделения тактовой часто 1 ты в фильтре 8, что гарантирует повышение точности отслеживания амплитуды выходного...

Номер патента: 924876

Опубликовано: 30.04.1982

Авторы: Быков, Винар, Собенин

МПК: H04B 3/46

Метки: каналов, связи, характеристик, частотных

...поступает на аналогичноеустройство, находящееся в исполнительном режиме на другом конце канала связи. Программный блок 1 выдаеткоманды на коммутатор 4 для подключения генератора 2 к входу смесителя9,на коммутатор 5 для подключения выхода преобразователя аналог-код 11 квходу сложения или вычитания реверсивного регистра 6.Далее производится операция калибровки. При этом сигнал с выходагенератора 2 поступает через коммутатор 4 на смеситель 9, на второйвход которого и генератора 3 поступает сигнал с частотой ниже (или выше) частоты генератора 2 (напримерна 30 кГц). С выхода смесителя 9 разностная цастота (например 30 кГц)поступает на избирательный усилитель10 и преобразователь аналог-код 11,с выхода которого последовательность импульсов...

Номер патента: 924877

Опубликовано: 30.04.1982

Авторы: Вараксин, Кисель, Пашолок, Фомина, Чашук

МПК: H04B 3/46

Метки: искажений, каналов, связи, фазовых

...друга на одинаковый частотныйинтервал и имеющих одинаковую амплитуду, На приемной стороне с выходаканала 2 связи испытательный сигналпоступает на один вход переключателя9 На другой вход переключателя 9 поступает испытательный сигнал с выхода генератора 1 испытательных сигналов. С выхода переключателя 9 испытательный сигнал через последовательно соединенные блок 3 эталонныхискажений, блок 4 автоматицеской регулировки уровня, и квадратор 5 поступает на вход полосового фильтра би на вход фильтра 8 постоянной составляющей. С помощью переключателя 9осуществляется переключение режимаработы из режима "Измерение" в режимТрадуировка". В режиме "Измерение"на вход блока 3 эталонных искаженийпоступает испытательный сигнал с выхода канала 2...

Номер патента: 924878

Опубликовано: 30.04.1982

Автор: Брайнина

МПК: H04B 3/46

Метки: амплитудно, амплитудных, каналов, тональной, характеристик, частотных, частоты

...дополнительного решающего блока 8 поступает с выхода д дополнительного порогового блока 7 потенциал логической единицы. При этом дополнительный решающий блок 8 вырабатывает решение о том, что в составе первого удлинителя передачи долзв жен быть оставленвключенным ранее введенный удлинитель с максимальным затуханием, и кроме того, добавлен последовательно удлинитель с затуханием, вдвое меньшим предыдущего,Если же пороговый уровень не был превышен на вход дополнительного решающего блока 8 поступит с выхода до" полнительного порогового блока 7 потенциал логического нуля и будет выработано решение о том, что из состава набора первого удлинителя 2 передачи должен быть выведен удлинитель с максимальным затуханием и введен вместо него другой с...

Номер патента: 924879

Опубликовано: 30.04.1982

Авторы: Брайнина, Фролов

МПК: H04B 3/46

Метки: амплитудно, амплитудных, каналов, тональной, характеристик, частотных, частоты

...на выходе второго порогового блока 6 предусмотрен интегратор 22. Спомощью интегратора 22 Факт превышения сигналом порогового уровня Фиксируется только при условии многократного превышения порога, наблюдаемого в течение заданного интервала времени, для чего импульсы от генерато" ра 1 через прямой канал 20 поступают на приемник 23 и определяют интервал де интегратора 22 Формируется решение о том, в какую сторону следуетизменить затухание к концу данногоинтервала наблюдения. Если амплитуда сигнала на входе второго порогового блока 6 превышает пороговый уровень, то появляется серия прямоугольных импульсов стандартной амплитуды, частота следования которых совпадает с данной тональной частотой, вырабатываемой генератором 1. Эта...
