H04B — Передача сигналов

Номер патента: 1239872

Опубликовано: 23.06.1986

Авторы: Ионас, Козлов, Староверов

МПК: H04B 7/04

Метки: выбора, канала, связи

...выбранной субчастоте. После этого прием информации производится на этой субчастоте, При этом генератор 7 выдает на вход смесителя 2 частоту, которая преобразует в центральную частоту фильтра 3 ту частоту из спектра час" тот на выход приемника 1, которая Одноверменно код субчастоты, имеющий минимальный уровень помех, поступает на инверсный вход сумматора 6, При сложении кода номера субчастоты, поступающего из счетчика 12, с кодом123номера субчастоты, поступающего из блока 5, на выходе сумматора 6 будет разность значений этих кодов, и частота генератора 7 будет уменьшена на. величину, равную разности значений этих субчастот, Это необходимо для того, чтобы при изменении значения частотной составляющей. входа приемника 1, преобразуемой в...

Номер патента: 1241477

Опубликовано: 30.06.1986

Авторы: Маришичев, Рабинович, Фиров

МПК: H03M 3/00, H04B 1/64

Метки: звуковых, передачи, сигналов, цифровой

...запрещает запись в регистр 11 и с помощью коммута 40 тора 9 подключает ЦАП 10 к выходу второго экспандирующего преобразователя 8. Экспандирующий преобразователь 8 преобразует 14-разрядные чис- ла, представленные порядком и мантис сой, поступающие на его вход от регистра 6 последовательных приближений разряды А, В, С, Р, Е, Р, С, Н, 1) и запоминающего регистра 11 (разряды А, В , С ) в 14-разрядные 50 двоичные числа арифметического кода, как показано в табл, 2.Как видно из таблицы, в этом случае кодер 1 обеспечивает кодирование с точностью до десяти двоичных раэ рядов в диапазоне уровней, ограниченном порядком числа, хранящимся в регистре 11, т.е, работает в линейном режиме. ЕсЛи очередное отсчетное значение входного сигнала выходит...

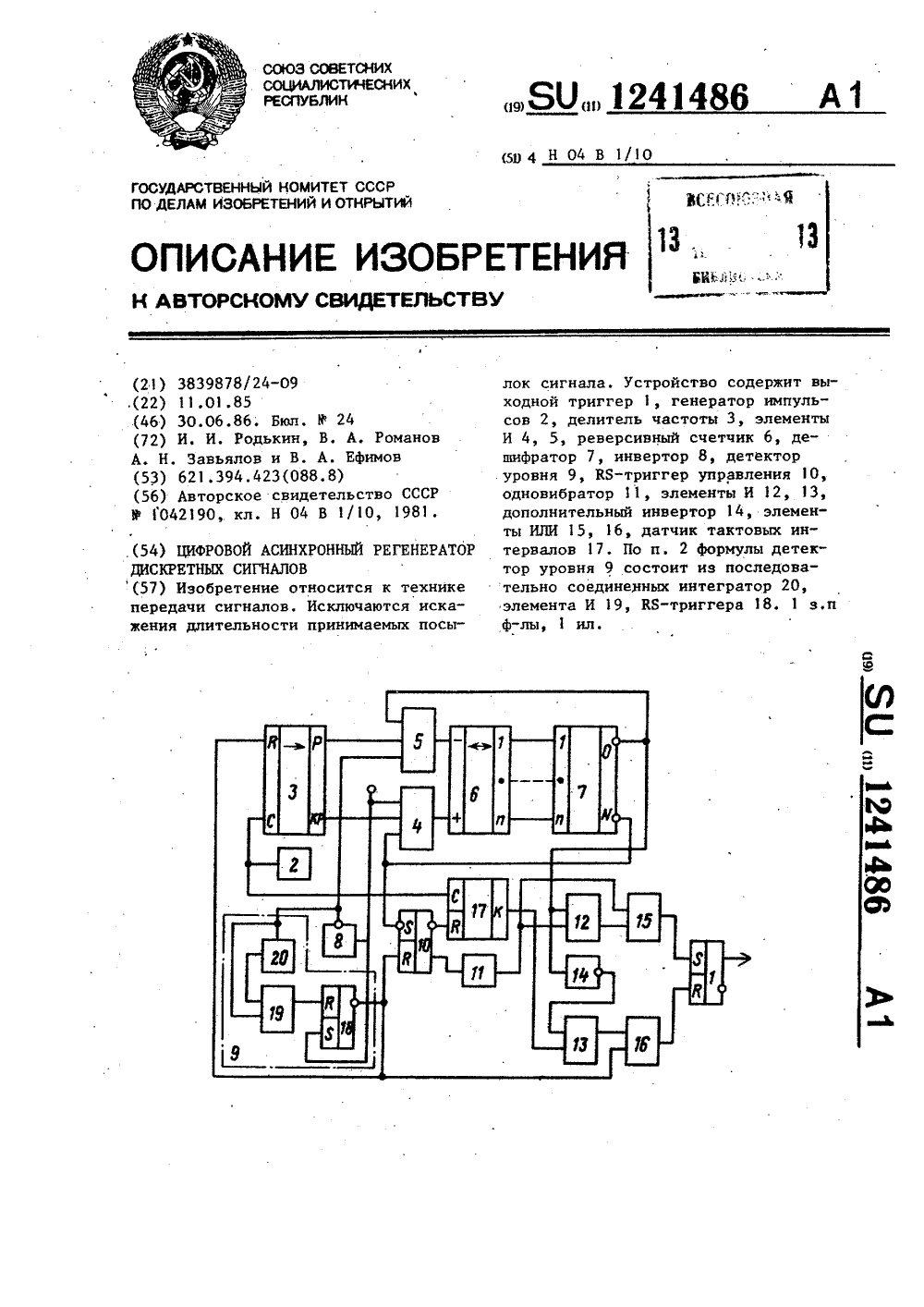

Номер патента: 1241486

Опубликовано: 30.06.1986

Авторы: Ефимов, Завьялов, Родькин, Романов

МПК: H04B 1/10

Метки: асинхронный, дискретных, регенератор, сигналов, цифровой

...импульсов с второго выхода делителя 3 частоты на вычитающий вход реверсивного счетчика 6. Заполнение последнего уменьшается и при достижении нулевого состояния прекращается вследствие поступления сигнала с второго выходадешифратора 7 на вход элемента И 5.Изменение сигнала на втором выходе15дешифратора 7, вызванное обнулейиемреверсивного счетчика 6, обеспечивает прохождение импульса тактовогоинтервала с датчика 17 тактовьм интервалов через элемент И 13 и навход установки нуля выходного триггера 1. Таким образом, завершаетсярегенерация входного сигнала логической "1". Импульсы тактовых интервалов поступают на вход установки нуля выходного триггера 1 до тех пор,пока на входе регенератора не происходит смена значения сигнала.Иэ описания...

Номер патента: 1241487

Опубликовано: 30.06.1986

Авторы: Кожекин, Фомичев

МПК: H04B 1/58

Метки: абонентское, соединительное

...сигнала более 66 дБ и на выводах е и Е сигнал практически отсутствует. С выходов второго усилителя 2, включенного блоком 8 управления в режим обычного усилителя через пер вый, второй резисторы 5, 6 и трансформатор 9, сигнал поступает в абонентскую линио (выводы 4 и 3 ). Кроме того, сигнал, поступает на дифференциальный, образуемый первым (инвертирующим) и вторым (неинвертирующим) входами, вход сумматора 4, который служит для выделения сигнала от абонента. Для компенсации сигнала с направления приема на выходе сумматора 4 предназначен корректор 7, На егс 1487 1вход поступает сигнал с направления приема (с одного из выходов второго усилителя 2) который разделяется на поддиапазоны, в каждом из которых предусмотрена регулировка, затем сум...

Номер патента: 1241488

Опубликовано: 30.06.1986

Автор: Антонов

МПК: H04B 1/58

Метки: адаптивная, дифсистема

...7 появляется стугенчато нарастающее напряжение, котороеподается на затвор первого полевого транзистора 15. По мере открыванияпервого полевого транзистора 15 напряжение разбаланса, приложенное к входам первого операционного усилителя 1, уменьшается, соответственно уменьшается потенциал на интеграторе 4, выпрямленный детектором 5.Напряжение разбаланса уменьшаетсядо определенной минимальной величины, после чего начинает возрастать. При изменении знака изменения потенциала интегратора 4 через третий конденсатор 24 напряжение приращения через усилитель 18 поступает на триггер Шмидта 20, который вырабатывает импульс, вызывающий срабатывание первого триггера 21, При срабатывании последнего первый цифроаналоговый преобразователь 7...

Номер патента: 1241489

Опубликовано: 30.06.1986

Авторы: Кушнир, Финагентов

МПК: H04B 3/04

Метки: искажений, корректор, межсимвольных

...блока 2 принятия решения имеет место оценка сигнала, и на вход многоотводной ли+ нии 6 задержки поступает на каждом тактовом интервале один из двух стандартных уровней, соответствующих приему "1" или "О". В каждом из отводов многоотводной линии задержки 6 может быть или "1", или "0". В регуляторах б затухания первой группы, представляющих собой перемножители, осуществляется умножение оценки сигнала на коэффициенты передачи. Сигналы с выходов регуляторов 8 затухания первой группы поступает на входы первого сумматора 1.При помощи многоотводной линии 6 задержки с регуляторами 8 затухания первой группы и первого сумматора 1 осуществляется коррекция межсимвольных искажений, обусловленных мешающим воздействием предшествующих импульсов,...

Номер патента: 1241490

Опубликовано: 30.06.1986

Авторы: Латышев, Прончатов

МПК: H04B 3/20

Метки: гальванической, линии, передатчик, проводной, развязкой, связи, сигналов

...питания.Импульс тока в первичной обмотке 2наводит соответствующую по величинеи форме ЭДС в основной вторичной обмотке 10, которая создает импульсноенапряжение йа проводах 8 и 9 проводной линии связи.Инвертор 5 работает таким образом,что при замыкании основного ключевого элемента 4 первый дополнительныйключевой элемент 14 разомкнут. Припротекании тока по основной и дополнительной первичным обмоткам 2 и 13импульс тока в дополнительной вторич 90 2ной обмотке 11 наводит ЭДС, которая удерживает второй дополнительный ключевой элемент 12 в разомкнутом состоянии.При отсутствии на входе устройства импульсного сигнала размыкается основной ключевой элемент 4 и, замыкается первый дополнительный ключевой 14, по дополнительной первичной обмот ке 13...

Номер патента: 1241491

Опубликовано: 30.06.1986

Авторы: Остапенко, Тарасов

МПК: H04B 3/46

Метки: канале, перегрузки, передачи, порога, связи, системы, цифровой

...с малой глубиной практически исчезает на вьгходеканала связи, и если уровень испыта- дтельного сигнала ниже порога перегрузки, то на выходе канала связи сигналостается модулированньм. Если прекратить уменьшение амплитуды синусоидального сигнала в момент появления на вь-уоходе канала связи составляющей с частотой модуляции, то амплитуда синусоидального сигнала равна уровню порогаперегрузки,Устройство,реализующее предлагаемый способ, работает следующим образом .Генератор 1 формирует сигнал(фиг.За). На выходе регулируемого ат-. тенюатора 2 (фиг,Зп) сигнал монотонно уменьшается. На входе канала 5 связи сигнап (фиг.32) модулирован по амплитуде, частота модуляции составляет точно половину частоты модулируемого сигнапа (фиг,З ), В моментсигнал...

Номер патента: 1241492

Опубликовано: 30.06.1986

Авторы: Волнянский, Новиков, Полозов, Шатков

МПК: H04B 3/46

Метки: информации, передачи

...выходов блока 4 опроса поступаетна третью группу входов блока 8 выде ления подмножеств Хэмминга, на первую группу входов которого поступаетпоследовательно информация о столбцах проверочной матрицы кода с выходов первого блока 9 памяти. Зта 45информация считывается с помощью импульсов опроса, поступающих с первойгруппы выходов блока 5 синхронизациина входы первого блока 9 памяти, изапоминается. В блоке 8 выделения подмножеств Хэмминга осуществляется проверка информационной части слова по моосуществляется считывание информации в контрольных разрядах слова. С второй группы выходов блока 4 опроса значения первых шести контрольных разрядов поступают навходы блока 7 сравнения, на другие входы которогс поступает информация с выходов блока 6...

Номер патента: 1241493

Опубликовано: 30.06.1986

Авторы: Журавлев, Золотарев, Киржбаум, Седельников

МПК: H04B 3/46

Метки: амплитудно-фазочастотных, настройки, радиотехнических, систем, тракта, характеристик

...усилитель эти углы должны изменяться после настройки в определенных шаблоном границах, В случае применения эталонного тракта (фиг. 5 а) все углы наклона после настройки равнынулю. Разбаланс коэффициентов передач на различных участках амплитудно- частотной характеристики приводит к преобразованию ребер интерференционных фигур в эллипсы (фиг. 2, 3 и т,д.), отношения полуосей которых пропорциональны отношениям коэффициентов передач трактов, а различие длин ребер фигур свидетельствует о неравномерности амплитудно-частотных характеристик.В процессе настройки трактов добиваются идентичности амплитудно- частотных характеристик гутем подстройки коэффициентов передач трактов на соответствующих частотах, т,е. линейности и равенства...

Номер патента: 1241494

Опубликовано: 30.06.1986

Авторы: Забелин, Милин, Мозель, Продан

МПК: H04B 3/46

Метки: линейных, передачи, систем, телеконтроля, трактов, цифровых

...чего сигнал; на выходе порогового блока 23 исче 5 ает, и в этот момент на выходе формирователя 24 импульса формируется короткий сигнал, обнуляющий счетчик 14 цифровых ошибок и устанавливающий соединение третьего выхода счетчика 14 с хронирующим входом регистра 25 памяти, Счетчик 14 анализирует достоверность по нарушению биполярности кода рабочего сигнала, Если достоверность оказывается вьппе заданного поро а с третьего выхода счетчика 14, на хронирующий вход регистрапамяти через блок 4 управления поступает сигна.,п. информация о номере г -нейного регенератора. 27-1 и 27-2 .:.Оеписывается на выход регистра 25 памьти и через дешифратор 26 высвечизается на индикаторе 21, как номер неу.тайчиво работающего егенератора.Кроме того, в...

Номер патента: 1241495

Опубликовано: 30.06.1986

Авторы: Артеев, Колчин, Сыровников

МПК: H04B 3/46

Метки: кабеля, обрыва, участка

...усилительном пункте (НУП) 7 -диод8,резистор 9,стабилизатор 10 напряжения,первый и второй передатчики 11 и 12,первый и второй приемники 13 и 14,одновибратор 15, элемент ИЛИ 16,Фильтр 17 и Формирователь 18 импульсов. Обслуживаемый усилительный пункт1 соединен с необслуживаемыми усилительными пунктами 7 проводами прямого и обратного направления линии 19телемеханики.Устройство работает следующим образом.С получением на обслуживающем усилительном пункте (ОУП) 1 инФормации ЗОоб обрыве кабеля источник 2 дистанционного питания начинает подавать нап.ряжение с полярностью обратной рабочему режимуОдновременно с генератора 5 тест-импульса через передатчик 6 у 5в провода прямого и обратного направления линии 19 телемеханики...

Номер патента: 1241496

Опубликовано: 30.06.1986

Авторы: Белова, Селиверстов

МПК: H04B 3/46

Метки: дрожания, сигнала, фазы

...Нормирование относительно амплитуды составляющей несущейчастоты значения амплитуд боковых составляющих спектра равны половине значения индекса фаэовой модуляции.Спектр сигнала на выходе усилителя-ограничителя 2 содержит бесконечный ряд нечетных гармоник несущей часготы, каждая иэ которых сопровождаегся двумя боковыми составляющими.При этом амплитуды гармоник уменьшаютсяпропорционально их номерам, а абсолютное значение амплитуд боковых составляющих от номера гармоники практически не зависит, и, следовательнонормированное относительно амплитудысоответствующей гармоники значениеамплитуд ее боковых составляющих возрастает пропорционально номеру гармоники. С выхоца усилителя-ограничителя 2 сигнал поступает на вход полосового фильтра 3,...

Номер патента: 1241497

Опубликовано: 30.06.1986

Авторы: Алексеев, Ольшевский, Хижняк

МПК: H04B 3/46

Метки: канала, оценки, связи, состояния

...11 число с выходаАЦП 3 через открытый первый блок 13ключей и первый блок 17 элементов ИЛИ 5записывается в первый регистр 19.Числа меньше кода середины между значащими позициями сигнала поступают навход третьего компаратора 12 и припревышенииими кода, записанного в реОгистре 20, записываются через третийблок 15 ключей, управляемый сигналомс выхода "Больше" третьего компаратора 12, и второй блок 18 элементовИЛИ - во второй регистр 20Таким образом, в первом регистре 19 постепенно происходит запись кодов чисел, соответствующих верхней зоне закрытияданного глазка (от максимума, соответ.ствующего номиналу верхней значащей 20позиции, до минимально возможного значения, превышающЕго однако, код уровня середины между значащими позициями, в...

Номер патента: 1241498

Опубликовано: 30.06.1986

Авторы: Бобылев, Гапич, Капичников, Коморников

МПК: H04B 3/46

Метки: линии, многоканальной, связи

...где осуществляетсячастотная модуляция несущей частоты,с последующим усилением в усилителе9 мощности и излучается антенной.На приемной стороне сигнал проходитчерез радиотракт 21 приемной частимногоканальной линии связи, где происходит его выделение из смеси сигнала и помех. После ограничения в усилители-ограничители 22 групповой сиг1нал подается на частотный детектор23, где осуществляется частотное демодулирование группового сигнала.С помощью канальных Фильтров 24 всехканалов приемной части многоканальной линии связи выделяется соответствующий сигнал из группового спектра,а в преобразователях 25 осуществляется его перенос в спектр телефонногоканала, Далее информация поступаетк приемникам 26 информации. Сигналгенератора 2 псевдослучайной...

Номер патента: 1241499

Опубликовано: 30.06.1986

Авторы: Авсюкевич, Гуйтор, Малашин, Скороходов, Суханов

МПК: H04B 7/02

Метки: многоканальное, радиоприемное

...первого и второго частотных диапазонов, а также самим значениям сигналов литерных частот при =0 (см, (1, выбор значений первой промежуточной частоты Г 1 произ 1241499(5) 50 с 5 водится также иэ условия соблюдения кратности наибольшему общемуделителю Г, а именно й =Е,+Где; где Р=О, ф 1,+2, (4) Сформированный на выходе первого усилителя 11 сигнал 1, поступает на первый вход второго смесителя 14, на второй вход которого поступает сигнал второй гетеродинной частоты Г, . Этот сигнал формируется из опорной частоты в общем для обоих каналов формирователе 8. Схема последнего представляет собой типовую множительную цепочку, включающую усилительно- множительные каскады, смесители и фильтры, Конкретные значения частот Р, обычно выбираются из...

Номер патента: 1241500

Опубликовано: 30.06.1986

Авторы: Мартышевский, Мушков

МПК: H04B 17/00

Метки: амплитудно-частотных, каналов, непрерывного, связи, характеристик

...полярности. Эти импульсы управляют делителем 20 частоты, представляющим собой счетный триггер, который управляет работой дополнительного коммутатора 17. При этом дополнительный коммутатор 17 один раз подключает все блоки устройства таким же образом, как и в устройстве-прототипе (для контроля амплитудно-частотной характеристики каналов связи). Другой раз дополнительный коммутатор 17 подключает дополнительный направленный ответвитель 18, с помощью которого осуществляется контроль коэффициента стоячей волны антенно-волноводного тракта. Это осуществляется следующим об 5 15 20 30 Формула изобретения Устройство непрерывного контроляамплитудно-частотных характеристикканалов связи по авт.св. 9 1059683 А,разом. С выхода генератора 1...

Номер патента: 1241501

Опубликовано: 30.06.1986

Авторы: Бережной, Рожков, Русин, Сорокин, Титов

МПК: H04B 17/00

Метки: линии, связи

...позволяет отсекать нежелательные боковые лепестки огибающей свертки ЛЧМ сигналов и внутренниешумы приемника. Пороговый блок 3 позволяет исключить ложные срабатывания от выбросов противоположной полярности, сопутствующих реальным входным импульсам, и с помощью входящих в него одновибраторов устраняет дребезг на выходах кампараторов во время переходного процесса С выхода ключа 2 сигнал поступает на вход АЦП 4, где преобразуется в цифровую Форму. Быстродействие АЦП 4 определяется ширинойполосы частот видеоимпульсов, поступающих с выхода. амплитудного детектора 1, и в зависимости от этого АЦП 4 может быть выполнен на различной элементной базе. Часто га импульсов, поступающих в АЦП 4 с генератора 7 стробируюших. импульсов, определяет...

Номер патента: 1241502

Опубликовано: 30.06.1986

Авторы: Обухович, Слащев, Шестаков, Якимайнен

МПК: H04B 17/00

Метки: канала, связи

...уровень, то вырабатываетсясигнал, который записывает единицусоответственно в счетчик 4 или водин иэ дополнительных счетчиков 12.Таким образом, за время одногометеорного отражения, амплитудакоторого превысит пороговый уровень,в счетчик 4, например, записываетсяи, единиц, за время второго метеорного отражения - и, единиц, а завремя анализа Т всего единиц л1 с - и т.д, ТТ Через интервал времени Т датчик 9 интервалов анализа формирует импульс, при поступлении которого на другие входы счетчиков 4 и 12 показания последних считываются и попарно подаются на входы дополнительных блоков 6 деления:, осуществляющих деление этих показаний в циФровом ниде О 1 о, Ф 11 (- и т.д.2 На основании экспериментальныхданных о нариациях метеорного потока ЗО...

Номер патента: 1242879

Опубликовано: 07.07.1986

Автор: Кауфман

МПК: G01V 1/00, H04B 7/00

Метки: времени, приема, сигналов

...триггера 5 при его перебрасывании.Блок 16 контроля, кроме того,производит селекцию по длительностипервого импульса, поступающего наего вход, который в случае соответствия заданным параметрам обозначаетначало кодовой посылки. Если такоесоответствие не соблюдается, с одного иэ выходов блока 16 контроля поступает сигнал в блок 15 управления,который импульсом на выходе, соединенным с установочным триггером 5,6 и 7 реверсивным счетчиком 12 и сумматором 21, вновь приводит устройство в исходное состояние,В случае распознавания первогоимпульса кодовой посылки устройствапродолжает работу. Перебросившийсяустановочный триггер 5 открываетключ 10, через который импульсы отгенератора 8 через делитель 9 частоты поступают с частотой Ц на...

Номер патента: 1243134

Опубликовано: 07.07.1986

Авторы: Кармишин, Шестак

МПК: H04B 1/10

Метки: импульсных, подавления, помех, узкополосных

...пер-.вого вычитателя 6, совпадалиПоэтому в отсутствие импульсной помехи(ИП), когда напряжение на втором входе третьего вычитателя 3 равно нулю,на выходе первого вычитателя 6.происходит подавление (компенсация) УП.На фиг,2 о показана огибающаяпроцесса на выходе входного полосового фильтра 1, Мощная УП изображенав виде смещенного по вертикали постоянного уровня огибающей, на который наложены в виде изрезанной (зашумленной). линии сигнал и шум. ИПсхематично изображена в виде одиночного импульса. Стационарная УП навыходе первого вычитателя 6 подавляется также,В момент времени 1 на входе первого вычитателя 6 появляется импульспомехи (фиг.2 и),В момент времени+ ь где 7 - задержка в первомвычитателе 6, фронт импульса помехипроходит на выход...

Номер патента: 1243135

Опубликовано: 07.07.1986

Авторы: Нудельман, Пантелеев, Шевченко

МПК: H04B 1/10

Метки: данных, дрожания, компенсации, передачи, сигнала, системах, фазы

...Кс/)( в цепи обратной связи которого К 4 м ( ) Кфа 1 что поз воляет компенсировать медленно изменяющуюся составляющую фазового дрожания. На выходах второго местного генератора 8 получаются синфазный . с) (ь)и квадратурный (1сигналы/ (еь)с) е фаза которых изменяется согласноитерационной процедуре Ю Л с, сс иЬ)и-Ерами 1 елр Келл (. К фа+ Ь)и,При поступлении управляющего сигнала У на вход первого перемножителя 11 посредством последующей обработки сигнала компенсируется быстро изменяющаяся составляющая фазового дрожания. Для этого оцениваются не извес.тные коэффициенты 1," и ГЭ Уе )е) согла.сно итерационному алгоритму еКл Е = К,(Р 3 (Г л/Е, ) (ии/ +.: 4 е кзи ( ,(, пТгде ЕлЙ - коэффициент у Послэ чего определяе оыстро изменяющеися состав...

Номер патента: 1243136

Опубликовано: 07.07.1986

Автор: Бакулин

МПК: H04B 3/04

Метки: корректор, коррелированного, линейный, сигнала

...уменьшить влияние эффекта размножения ошибок за счет положительной обратной связи с выхода регистра 15 сдвига на один иэ входов сумматора 13 на работу инверсного фильтра 8, а также дает возможность подготовить инверсный фильтр 8 к обнаружению и частичному исправлению возможных будущих ошибок в нем. В результате этого на выходе ограничителя 4 амплитуд Формируются оценки Ьч толь2431:36 4где Б - крвадратная матрица размеромК+1+И отсчетов импульсной реакцииканала связи (1), имеющей .1К отсчетов преддействия и 3 4 М отсчетов последействия, т.е.1- 00 Ко 1:- К.л 1 о 1.0 О и п + ч-р 1 ф 5 где знаки (-) и (+) соответствуют дуобинарному и биполярному кодированию;К - постоянный коэффициент, необходимый для повьппения устойчивости фильтра (К =...

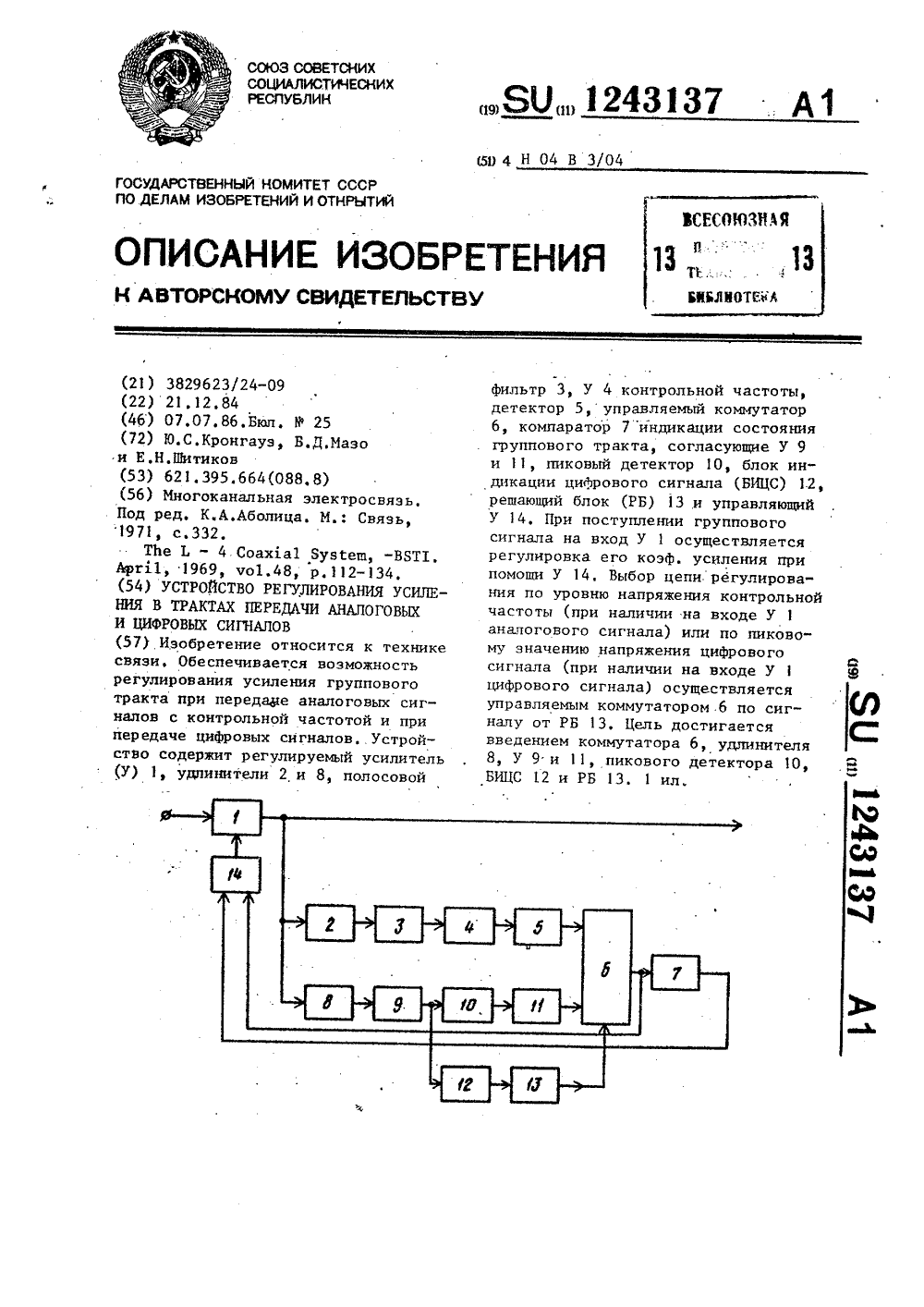

Номер патента: 1243137

Опубликовано: 07.07.1986

Авторы: Кронгауз, Мазо, Шитиков

МПК: H04B 3/04

Метки: аналоговых, передачи, сигналов, трактах, усиления, цифровых

...5.Усилитель 4 контрольной частоты,включенный после полосового фильтра4.3 позволяет получить нужную величину сигнала, необходимую для нормальной работы детектора 5.Если на вход регулируемого усилителя 1 поступает цифровой сигнал, то коэффициент усиления регулируемого усилителя 1 устанавливается в зависимости от пикового значения напряжения цифрового сигнала, определяемого с помощью пикового детектора 1 О, Первый и второй согласующие усилители 9 и 11 необходимы для установки нужной диаграммы уровней 137 2устройства, Первый 2 и второй 8 удлинители обеспечивают развязку полосового фильтра 3 и первого согласую" щего усилителя 9 от выхода регулируемого усилителя 1.Выбор цепи регулирования (по уровню напряжения контрольной частоты или пиковому...

Номер патента: 1243138

Опубликовано: 07.07.1986

Автор: Абрамов

МПК: H04B 3/06

Метки: выделения, регенератора, синхроимпульсов

...в частотном детекторе 12, Однако напряжение на выходе частотного детектора12 пропорционально производной от огибающей фазового дрожания, Для того, чтобы это напряжение соответствовало огибающей фазового дрожания, на выходе частотного детектора 12 включают интегратор 13. Низкочастотное напряжение на выходе интегратора 13 полностью соответствует огибающей фазового дрожания, содержащейся в сигнале на выходе формиропателя 5 стробирующих импульсов, но имеет прочителя 2 сигнала снизу амплитуда выходного сигнала амплитудного модулятора 6 уменьшается. В результате существенно снижаются флуктуации амплитуды составляющей тактовой частоты, содержащейся в выходном сигнале ограничителя 2 сигнала снизу, что приводит к уменьшению фазового дрожания,...

Номер патента: 1243139

Опубликовано: 07.07.1986

Авторы: Ковальков, Чернышов, Ядрова

МПК: H04B 3/34

Метки: согласующее

...стабилизаторб, приемный блок 2 - второй параметрический стабилизатор 7, повторитель8 тока, отражатель 9 тока, резис ".тор 10.Согласующее устройство работаетследующим образом,Выходной усилитель 5 выполняютна полевом транзисторе и делителе/тока на резисторах К и К, повторитель 8 тока в приемном блоке 2 - натранзисторах, а отражатель 9 токана транзисторах, в цепь эмиттеровО и/которых включены резисторы К и КСигнал, поступающий на неинвертирующий вход операционного усилителя 4,=11 п (1+ МК ), где 13- напряжениена истоке транзистора, входящегов выходной усилитепь 5, через истоксток этого транзистора протекает ток который,суммируясь с выходным током 1 д первого параметрического стабилизатора б протекает через сиг"нальную шину коаксиального...

Номер патента: 1243140

Опубликовано: 07.07.1986

Авторы: Каневский, Ладный, Литвиненко

МПК: H04B 3/46

Метки: дискретных, каналах, отношения, связи, сигналпомеха

...СКоэффициенты деленияК, и К прецизионных делителей (например, на базе резистивных матриц)могут быть установлены с высокой точностью, что обеспечивает высокую точность измерения отношения сигнал/помеха,Величина 1)(й) с выхода фильтра 9может визуально контролироваться чувствительным индикатором 13 нулевогоуровня, Применение высокочувствитель"ых компаратора 10 и индикатора 13нулевого уровня позволяет уменьшитьзону неопределенности в процессе измерений,Блок 11 управления работает следующим образом,По ожидаемому значению отношения сигнал/помеха оператор устанавливает на наборном поле 19 значениекоэффициента К, код которого черездешифратор 20 поступает на блок 21электронных ключей, которые требуемым образом переключают...

Номер патента: 1243141

Опубликовано: 07.07.1986

Автор: Тимофеев

МПК: H04B 3/50

Метки: дистанционным, питанием, телесигнализации, шахтной

...между импульсами соответствует логической 1 кода передачи на данном такте, широкий импульс - сигналу циклической синхронизации. В источнике 1 переменного тока данная последовательность импульсов преобразуется в переменное напряжение прямоугольной формы, которое по двухпроводной линии 12 связи подается на все параллельно подключенные к двухпроводной линии 2 связи контролируемые пункты. Поступающая с пункта управления информация передается по циклам, которые отделяются друг от друга импульсом синхронизации. В начале кажцого цикла передается код номера контролируемого пункта.Прием сигналов на каждом контролируемом пункте происходит следующим образом.Питание контролируемого пункта осуществляется постоянным напряжением с выпрямительной...

Номер патента: 1243142

Опубликовано: 07.07.1986

Авторы: Пономарев, Толкачева

МПК: H04B 3/54

Метки: команд, передачи, сетям, телеуправления, электрическим

...команды - 2 О последовательно-параллельное, новсе элементы кода, заполненные частотами 1,-4, сдвинуты на некотороевремя относительно первого элементаСдвиг элементов кода, заполненных 25 частотами Г 2 -П, относительно первого может также использоваться в качестве дополнительного признака прикодировании оперативных команд, Сформированные в блоке 3 оперативные 30 команды через усилитель 4 мощностии блок 5 вводятся в электрическуюсеть 6 и на приемной стороне принимаются и расшифровываются в узле 8,работа всех блоков которого аналогична работе одноименных блоков узла 7.После окончания передачи оперативной команды снимается блокировка с блока 2, он передает прерванную команду, продолжая работать внормальном режиме.На передающей стороне...

Номер патента: 1243143

Опубликовано: 07.07.1986

Авторы: Аханов, Задерей, Ивкин, Рощина

МПК: H03M 7/46, H04B 7/00

Метки: дешифрации, команд, шифрации

...элементом 7 положительного перепада напряжения происходит установка на выходах счетчика 5 низкого уровня напряжения, т,е, сброс его содержимого.Поспе этого на выходе элемента И-НЕ 8 высокий уровень напряжениясохраняется до тех пор, пока двоичный счетчик 5 не насчитает количество импульсов, равное коду команды или коду нескольких команд, поданных с блока 6 включением одного 5 или нескольких соответствующих переключателей. С выхода. первого элемента И-НЕ 8 высокий уровень напряжения поступает на один из входов второго элемента И-НЕ 9. При этом непрерывно поступающие на его второй вход импульсы прямоугольной формы от генератора 4 проходят на выход шифратора 1, что равнозначно передаче импульсов по каналу 3 связи. Количест во...
