Синхронно-фазовый демодулятор для приема сигналов с угловой модуляцией

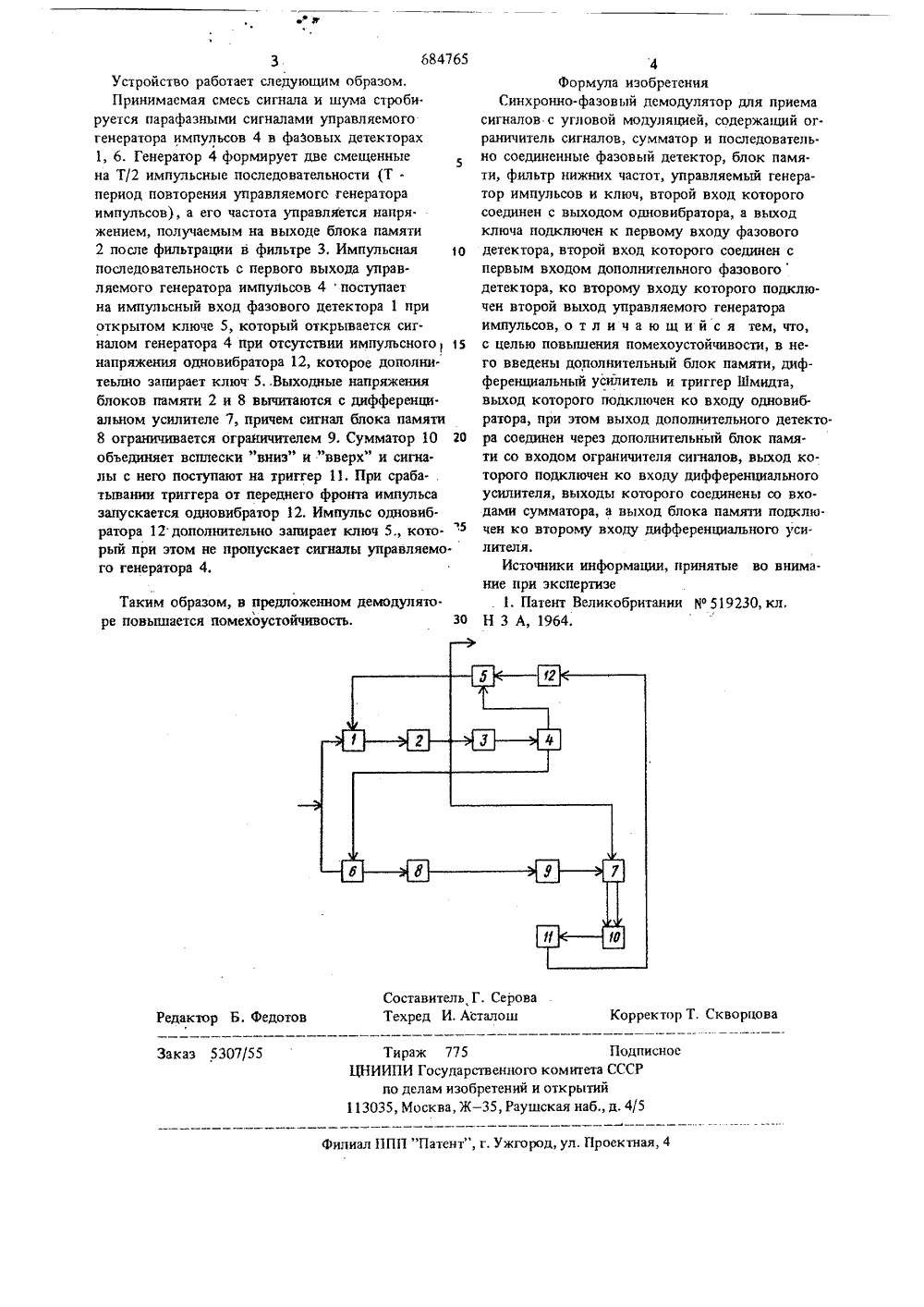

О П И С А Н И Е (и)684765ИЗОБРЕТЕН ИЯ Союз СоветскикСоциалистическихРеспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 05.01.78 (21) 2565594/18-09 51)М. Кд. Н 04 1. 27/22 исоедииением заявки РЙ кударственны 1 нфзаютет СССР на делам нзабратвннй н атнрытнй(54) СИНХРОННО - ФАЗОВЫЙ ДЕМОДУЛЯТОРДЛЯ ПРИЕМА СИГНАЛОВ С УГЛОВОЙ МОДУЛЯЦИЕЙ Изобретение относится к радиотехнике.Известен синхронно-фазовый демодулятор для приема сигналов с угловой модуляцией, со. держащий ограничитель сигналов, сумматор и последовательно соединенные фазовый детектор, блок памяти, фильтр нижних частот, управляемый генератор импульсов и ключ, второй вход которого соединен с выходом одновибратора, а выход ключа подключен к первому входу фазового детектора, второй вход которого соединен с первым входом дополнительного фазового детектора, ко второму входу которого подключен второй выход управляемого генератора импульсов 1.Однако у этого демодулятора недостаточная помехоустойчивость.Цель изобретения - повышение помехоустойчивости схемы. Для этого в синхронно фазовый демодулятор для приема сигналов с угловой модуляцией, содержащий ограничитель сигналов, сумматор и последовательно соединенные фазовый детектор, блок памяти, фильтр нижних частот, управляемый генератор импульсов и ключ второй вход кслорого соединен с выходом одновибратора, а выход ключа подключен к первому входу фазового детектора, второй входкоторого соединен с первым входом дополнительного фазового детектора, ко второму вхо.ду которого подключен второй выход управляе 5мого генератора импульсов, введены дополни.тельный блок памяти, дифференциальный усилитель и триггер Шмидта, выход которого подключен ко входу одновибратора. Прн этом выходдополнительного детектора соединен через долол 10нительный блок памяти со входом ограничителясигналов, выход которого подключен ко входудифференциального усилителя, выходы которо.го соединены со входами сумматора, а выход15блока памяти подключен ко второму входу дифференциального усилителяНа чертеже изображена структурная электрическая схема предлагаемого устройства,Устройство содержит фазовый детектор 1,20блок памяти 2, фильтр 3 нижних частот, управляемый генератор импульсов 4, ключ 5, фазовыйдетектор 6, дифференциальный усилитель 7,блок памяти 8, ограничитель 9 сн 1 палов, сумматор 10, триггер 11, одновибраор 1.684765 Составитель Г. СероваТехред И. Асталош Корректор Т. Скворцова Редактор Б. Федотов Тираж 775 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5Заказ 5307/55 Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 3Устройство работает следующим образом, Принимаемая смесь сигнала и шума строби.руется парафазными сигналами управляемого генератора импульсов 4 в фазовых детекторах 1, 6. Генератор 4 формирует две смещенные на Т/2 импульсные последовательности (Т- период повторения управляемого генератора импульсов), а его частота управляется напря.жением, получаемым на выходе блока памяти 2 после фильтрации в фильтре 3, Импульсная о последовательность с первого выхода управ.ляемого генератора импульсов 4 поступает на импульсный вход фазового детектора 1 при открытом ключе 5, который открывается сигналом генератора 4 при отсутствии импульсного5 напряжения одновибратора 12, которое дополнитеьлно запирает ключ 5 Выходные напряжения блоков памяти 2 и 8 вычитаются с дифференци. альном усилителе 7, причем сигнал блока памяти 8 ограничивается ограничителем 9. Сумматор 10 20 объединяет всплески "вниз" и "вверх" и сигна. лы с него поступают на триггер 11. При сраба тывании триггера от переднего фронта импульса запускается одновибратор 12. Импульс одновибратора 12 дополнительно запирает ключ 5., кото.рый при этом не пропускает сигналы управляемо. го генератора 4. Таким образом, в предложенном демодулято.ре повышается помехоустойчивость.30 4формула изобретенияСинхронно-фазовый демодулятор для приемасигналов с угловой модуляцией, содержащий ог.раничитель сигналов, сумматор и последовательно соединенные фазовый детектор, блок памяти, фильтр нижних частот, управляемый генератор импульсов и ключ, второй вход которогосоединен с выходом одновибратора, а выходключа подключен к первому входу фазовогодетектора, второй вход которого соединен спервым входом дополнительного фазовогодетектора, ко второму входу которого подключен второй выход управляемого генератораимпульсов, о т л и ч а ю щ и й с я тем, что,с целью повышения помехоустойчивости, в него введены дополнительный блок памяти, дифференциальный усилитель и триггер Шмидта,выход которого подключен ко входу одновибратора, при этом выход дополнительного детекто.ра соединен через дополнительный блок памяти со входом ограничителя сигналов, выход которого подключен ко входу дифференциальногоусилителя, выходы которого соединены со входами сумматора, а выход блока памяти подклю.чен ко второму входу дифференциального усилителя,Источники информации, принятые во внима.ние при экспертизе1, Патент Великобритании Ио 519230, кл,Н 3 А, 1964,
