H04B — Передача сигналов

Номер патента: 970711

Опубликовано: 30.10.1982

Автор: Сухомлин

МПК: H04B 7/14

Метки: линии, приемопередатчик, радиорелейной

...8 (снижение отношения сигнал/ шум) как и в предьщушем случае, с выхода блока 8 на передатчик 1 перестает поступать постоянное напряжение и мошФность передатчика 1 увеличивается. Когда помеха исчезает, мощность передатчика 1 вновь снижается.Использование предлагаемого приемопередатчика для радиорелейной линии обеспечивает повышение помехоустойчивости. 3 9707ный детектор 7, пороговый блок 8 и ключ9, которые соединены последовательно.Второй выход демодулятора 4 подключенко входу фильтра 6, полоса пропусканиякоторого выбрана за пределами частотного спектра информационного сигнала. Входуправления ключа 9 связан с выходомблока 2 контроля мощности а выход ключа 9 подключен ко входу регулировкимошности передатчика 1. 1 ОУстройство работает...

Номер патента: 976505

Опубликовано: 23.11.1982

Авторы: Губарев, Струков, Хатунцев

МПК: H04B 3/46

Метки: радиосигнала, фазы

...и каждая из них (например вторая ячейка) содержит линию 12-1 задержки измерительный 13-1 и опорный 14-1 параметроны, фазовый детектор 15-1, триггер 16 "1, и ключ 17-1. Входами устройства являются входная шина 18 измеряемого сигнала и вход 19 опорного сигната частоты субгармоники, а выходами - выходные раз РЯДные шины ЖИВЫХВЬХ Ь сравнение фаз колебаний субгармоники. опорного 4 и измерительного 2 параметронов, а триггер 8 формирует выходной сигнал первого разряда Овь,А. Поскольку на параметроны 3 и 5 (второй разряд) подается противофазное напряжение накачки с другого выхода удвоителя частоты, то и сепаратриса на фазовой плоскости этих параметронов оказывается повернутой по отношению к сепаратрисе параметронов 2 и 4 на угол 90. Таким...

Номер патента: 978366

Опубликовано: 30.11.1982

Автор: Солонин

МПК: H04B 1/10

Метки: импульсных, подавления, помех

...35устройства,Устройство для подавления импульсных помех содержит ключ 1, интегратор 2, пороговый элемент 3, селектор4 сигнала по его априорно известным щхарактеристикам, элемент 5 памяти,дополнительный ключ 6 и дополнительный пороговый элемент 7,Устройство для подавления импульсных помех работает следующим образом,Перед началом работы в элемент 5памяти заносится исходный пороговыйуровень, который поступает на пороговый элемент 3 и дополнительный по-. зороговый элемент 7, на другие входыкоторых подается входной импуЛЬсныйсигнал, Одновременно уровень импульсного сигнала запоминается в интеграторе 2. Если входной сигнал отли"чается от порогового напряжения, хранящегося в элементе 5 памяти, меньшечем на заданную величину по...

Номер патента: 978367

Опубликовано: 30.11.1982

Авторы: Курилов, Попов

МПК: H04B 1/10

Метки: модуляции, паразитной, подавления

...третьего фазовращателя, вход второго Фазовраща- Ютеля соединен с выходом вычитателя,а выход второго фазовращателя подключен к второму входу третьего сумматора.На чертеже представлена структурная электрическая схема предлагаечмого устройства. Устройство для подавления паразитной модуляции содержит первый и второй управляемые усилители 1 и 2, 11 ервый, второй и третий фазовращатели 3, 4 и 5, первый сумматор б, вычитатель 7, второй и третий. сумма" 7 4торы 8 и 9, амплитудный детектор 10,Фазовый дискриминатор 11.Устройство, работает следующимобразом.Входной сигнал с ПАМ и ПФМ поступает на сигнальные входы управляемыхусилителей 1, 2 и входы амплитудного детектора 1 О и фазового дискриминатора 11,на выходе амплитудного детектора 10...

Номер патента: 978368

Опубликовано: 30.11.1982

Авторы: Балан, Гроссман, Гуревич, Негриенко

МПК: H04B 3/46

Метки: импульсам, коэффициента, ошибок

...определяющим принцип работы устройства с точки зрения учета информации о потоке ошибок. В момент окончания очередного подынтервала измерения импульс с выхода формирователя 9 одновременно подает сигнал на блок 7 управления, который начинает считывание информации с выходных шин коммутатора 6 в блок 10 вычислений и закрывает ключ 3, прерывая поступление импульсов на входы98 есчетчиков 4 и 5 на время, необходимоедля считывания информации, накопившейся за подынтервал измерения. После окончания цикла работы блока 7 (а он зависит от разрядности счетчиков 4 н 5), на его выходе вырабатывается сигнал, который открывает ключ 3 и возвращает в исходное состояние счетчики 4 и 5. После этого начинается втррой подынтервал измерения. С его окончанием...

Номер патента: 978369

Опубликовано: 30.11.1982

Авторы: Волков, Гаранин

МПК: H04B 3/46

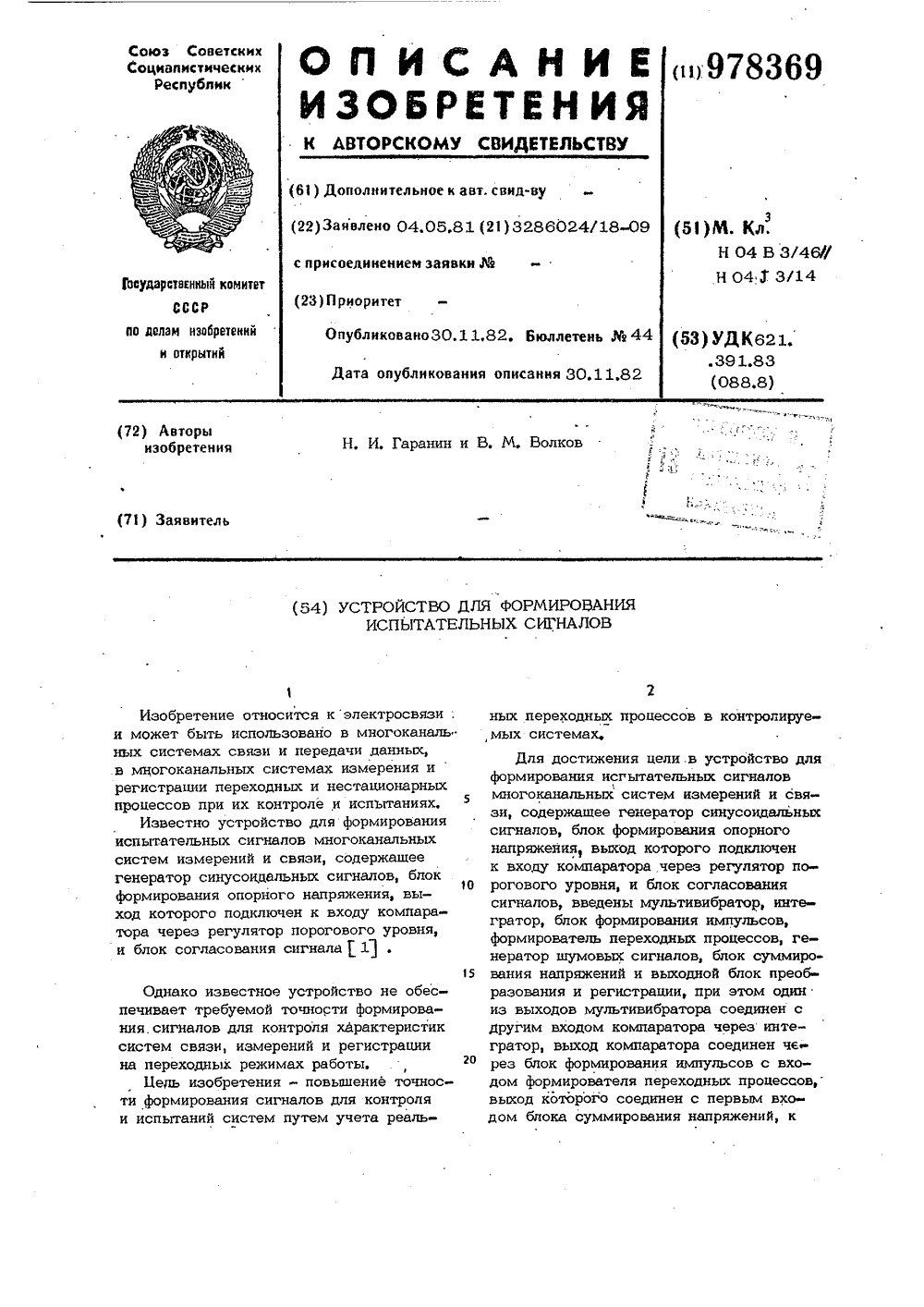

Метки: испытательных, сигналов, формирования

...(д ) и Р,Ь С-фильтров ( Р ); 7 К - сигнал д на выходе. генератора 1 синусоидальных сигналов;- сигнал О на выходе генератора10 шумовых сигйалов; О.- сигнал Ц на выходе блока 11 суммирования напряжений. Устройство работает следующим образом.Мультивибратор 6 вырабатывает синхроимпульс (в ждущем режиме работы) или периодически следующие друг за другом синхроимпульсы (в автоколебательном режиме) в зависимости от положения переключателя 22. Импульсы мультивибратора являвися запускающими для блока преобразования и регистрации, а также контролируемой (испытуеглой) системы, В частности, импульсЫ могут служить для запуска развертки осциллографа или старта аналого-цифрового преобразователя и электронного регистратора переходных процессов. С...

Номер патента: 978370

Опубликовано: 30.11.1982

Авторы: Краснянский, Плотников

МПК: H04B 3/46

Метки: бинарной, достоверности, информации, передачи

...11с установочными входами находится всостоянии, при котором ключ 10 замыкает вход регистра 6 сдвига с вьходомвходного блока 1, а ключ 13 замыкаетвход триггера 11, подключенный к шинесброса счетчика 12 импульсов, с выхо,цом элемента ИЛИ 3.4,В режиме измерения достоверностииспытательныйтекст, принятый из каналасвязи входным блоком 1, через ключ, 10 поступает на вход регистра 6 сдвига. При продвижении испытательного текста в регистре 6 сдвига первая кодоваякомбинация, выделенная дешифратором 8коцовых комбинаций, через элементИЛИ 14 и ключ 13 перебрасывают триггер 11 с установочными входами в состояние, при котором ключ 10 замьпсает35вход регистра 6 сдвига с выхоцом полусумматоров 7 в цепи обратной связи, аключ 3.3 замьпает вход...

Номер патента: 978371

Опубликовано: 30.11.1982

Авторы: Грубрин, Зарощинский, Казаков, Павлов, Самойленко, Саркисов, Цыпылов

МПК: H04B 7/08

Метки: адаптивное, приемное

...мешающих сигналов передатчика в основном ,и вспомогательном каналах. Сигнал с выхода смесителя 6 поступает на вход узкополосного фильтра 16, характеристики которого идентичны характеристикам полосового фильтра 13. На выходе узкполосного Фильтра 16 формируются сигналы, которые являют" ся сигналами компенсации.Сигналы компенсации разделяются на два канала полосовым фильтром 1 ч и режекторным фильтром 17, что обеспечивает независимость работы адаптивных контуров адаптивной компенсации мешающих сигналов в полосе про пускания приемника (основной контур) и вне полосы пропускания (дополнительный контур) и возможность осуществления независимого взвешивания мешающих сигналов, попадающих в полосу пропускания основного канала и лежащих...

Номер патента: 978372

Опубликовано: 30.11.1982

Автор: Дударев

МПК: H04B 17/02

Метки: выбора, канала, помех, свободного, связи

...из всех значений напряжений, поступивших на его входв цикле измерения, и через блок 13памяти - на первый вход блока 14сравнения.8 блоке 14 сравнения текущее значение напряжения, характеризующее величину измеряемых помех, поступающее с интегратора 5 на второй вход блока 14 сравнения, сравнивается с поступившим на его первый вход значением уровня помех, которое выделеяо анализаторам 12 амплитуд во время предыдущего цикла измерения и зафиксировано в блоке 13 памяти,2 4При появлении на втором входе 6 лока 14 сравнения напряжения с уровнем, меньшим ранее зафиксированного в блоке 13 памяти, с блока 14 сравнения на вход элемента 15 запрета поступает открывающее напряжение, и с выхода элемента 15 запрета на переключающий блок 16 поступает...

Номер патента: 980293

Опубликовано: 07.12.1982

Авторы: Мазо, Малюгина, Цыганков

МПК: H04B 15/00

Метки: паузах, подавления, шума

...шумов при передаче широкополосных сигналов. 3 9802пряжения подключен к второму входукомпаратора.На чертеже показано устройстводля подавления шума в паузах,Предлагаемое устройство содержитключ 1, первый вход которого подсоединен к входной шине 2, второй входк выходу первого элемента И-НЕ 3,а выход - к выходной шине 4, и двухполупериодный выпрямитель 5, вклю- вценный между входной шиной 2 и первым входом компаратора 6,Устройство содержит также включенные последовательно первый элемент НЕ 7, дифференцирующий элемент 8, выделитель 9 импульсов запус.ка, второй элемент НЕ 10, второй элемент И-НЕ 11, времязадающий элемент12 и третий элемент НЕ 13. Выходтретьего элемента НЕ 13 подключенк второму элементу И-НЕ 11 и к первому входу...

Номер патента: 982204

Опубликовано: 15.12.1982

Авторы: Ануфриев, Конюков

МПК: H04B 7/02

Метки: автовыбора, каналов, приеме, разнесенном

...5канальные фильтры 2, демодуляторы 3, клю-чи 4, нормализаторы 5, блок 6 сравнения, блок 7 принятия решения, генератор 8 шума, фильтр 9 с перестраиваемой полосой пропускания, управляемый аттенюатор 10, реверсив- З ный счетчик 11, дополнительный ключ 12, генератор 13 тактовых импульсов, 1 ч.входовый сумматор 14, пороговый элемент 5, компаратор 16 и элемент 17 запрета.Устройство для автовыбора каналов при 10 разнесенном приеме работает следующим об.разом.Сигнал с выхода канального фильтра 2, осуществляющего предварительную фильтрацию входного сигнала, поступает на вход демодулятора 3, с выхода которого низкочастотный сигнал поступает на сигнальный вход ключа 4 и на вход нормализатора 5, Нормализатор 5 представляет собой систему АРУ и...

Номер патента: 985948

Опубликовано: 30.12.1982

Автор: Феоктистов

МПК: H04B 1/00

Метки: передачи, сигналов

...входной импульс фильтра на один интервал дискретизации Т,Формирование сигнала предсказания вэтом случае показано на фиг. 3,20На.фиг. 3 в показан входной сигналдискретного фильтра 4 Ч (и) в различные моменты времени, снимаемый с выхода сумматора 5, На фиг, 3 Ь показанимпульсный отклик предсказателя в различные моменты времени на входнойотсчет У (1 ), На фиг, 3 б показаны им.пульсный отклик дискретного фильтра 4в различные моменты времени на входной,отсчет Ч) (2.)30Выходной сигнал предсказателя, например в момент времени й = 3 долженбыть равен сумме откликов: Уи( Ьг(2),У (2 ) Ь , Ч(З ) И (О), У,(4 ) Ъ (- 1). для момента времени и = 3 можно записать равенство Устройство передачи сигналов, содерф 0 жащее последовательно соединенные...

Номер патента: 985949

Опубликовано: 30.12.1982

Авторы: Удалов, Шуршин

МПК: H04B 1/10

Метки: автоматическим, исправности, контролем, приемник, сигналов, телеуправления

...и поканально кодируется,С одного из выходов дешифратора 2декодированные сигналы в виде ШИМ импульсов с изменяющейся амплитудой поступают на блок 5 для формирования напряжения избирательной АРУ, основноеназначение которого - поддержание постоянства выходного напряжения блока 1,Напряжение АРУ поступает на входпорогового блока 6, пороговов найряжениекоторого соответствует необходимому минимальному уровню сигнала. При превышении порогового напряжения на первыйвход алемента И НЕ 9 поступает разрешающий потенциал, С. двух других выходовдешифратора 2 ограниченные по амплитуде ШИМ импульсы поступают на деморулятор 3, который преобразует их в постоянные напряжения, пропорциональныевеличине команды с остаточной пульсацией, частота которой...

Номер патента: 985950

Опубликовано: 30.12.1982

Авторы: Бреннерман, Шевчук

МПК: H04B 1/10

Метки: подавления, помех

...утечки при гальваническом отделении35 входа приемника сигнала от земли). Токи помехи, протекающие по линии 2 связи, а следовательно, и величиназависят в основном от сопротивлений утечки меж 40 ду линией 2 связи и землей, намного превышающих сопротивление линий 2 связи, Подключая с помощью первого и второго ключей 9 и 10 резисторы 11, изменяют величину токов утечки, т.е. величину45помехи на выходе линии 2 связи, например, в П 1 раз, оставляя без изменения сигнал . Х, т.е, с помощью генератора 6 модулируют помеху. При этом на выходе линии 2 связи образуется смесь сигнала с промодулированной помехой (фиг. 2 б ).50Частота модуляции выбирается значительно больше частоты помехи, Поэтому изменяя величины помехи за время фильтрации...

Номер патента: 985951

Опубликовано: 30.12.1982

Авторы: Кисель, Рыжов

МПК: H04B 3/04

Метки: корректор, перестраиваемый, резонансный

...коррек 40 тор содержит выходной трансформатор 1,пе- ременные резисторы 2, первый, второй и третий резисторы 3 - 5, первый резистивный делитель 6 напряжения, параллельный резонансный контур 7, второй резис 45 тивный делитель 8 напряжения, регулируемый резистор 9 и дополнительный резистор 10.Устройство, работает следуюшим образом.5 ОВходной сигнал поступает на К парал лельно подключенных полосовых фильтров, каждый из которых образован резонанс ным контуром 7, резистивными делителями 6 и 8, регулируемйм резистором 9 и дополнительным резистором 10, число которых определяется числом необходимых всплесков на АЧХ корректируемого 1 аханала связи. Каждый полосовой фильтрсоздает всплеск на АЧХ устройства, имеюший вид резонансной...

Номер патента: 985952

Опубликовано: 30.12.1982

Авторы: Бутенков, Михайлова, Портнов

МПК: H04B 3/28

Метки: защиты, изолированной, кабельной, линии, однокоаксиальной, связи

...и второй дополнительные элементы дроссельного типасоединены индуктивно.988952 4ры и аппаратуры при высокий наведенныхнапряжениях, а также обеспечивает болеевысокую надежность работы кабеля иаппаратуры,5 ЭОИсточники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР% 794736, Н 04 В 3/28, 1979З 5 (п отип,3Устройство для защиты однокоаксиальной изолированной кабельной линиисвязи содержит внутренний проводник 1и внешний проводник 2 коаксиальной пары, дополнительный пороговый блок 3,первый дополнительный дроссельный элемент 4, второй дополнительный дроссельный элемент 5, первый пороговый блок6, дроссельный элемент 7, второй пороговый блок 8, коммутационный элемент 09, замыкающие контакты 10 и размыкающие контакты...

Номер патента: 985953

Опубликовано: 30.12.1982

Автор: Орлов

МПК: H04B 3/46

Метки: амплитудно-частотных, каналов, связи, характеристик

...импульса, соответствующего началу перестройки зондирующегосигнала в проверяемой полосе амплитудно-частотной характеристики канада 2 связи. 25Калибровочный импульс поступает на блок 5 на запуск индикатора и на синхронизатор 7, который запускает (ждуший) генератор 8 через нормально открытый ключ 9. Синхронизация запуска ждущего генератора 8, таким образом, осуществляется ури нормально открытом ключе 9 в начале каждого цикла перестройки авто- генератора 1.При синхронной перестройке автогенератора 1 опорный, сигнал ждущего генератора 8 поступает на второй вход коррелятора 4, в котором происходит оптимальная обработка прошедшего через канал 2 связи зондирующего сигнала на фо- не шумов и полезных сигналов канала связи, которые для...

Номер патента: 985954

Опубликовано: 30.12.1982

Автор: Болотин

МПК: H04B 3/46

Метки: имитации, искажений, сигналов, телеграфных

...управляющиевходы устройства напряжения логического В исходном состоянии на первом вь- ходе триггера 8 присутствует напряжениелогического нуля, а на его втором выходенапрякение логической единицы. При поступлении на информационный вход устройства прямоугольного телеграфного сигнала на выходе сумматора 11 по модулю два формируется уровень напряжения логической единицы, по переднему фронту которого производится запусклинии 12 задержки, вследствие чего на ее дополнительном выходе формируетсякороткий единичный импульс (не оказывающий влияния на работу устройства;так как элементы И-НЕ 1 и 2 закрыты),а на основных выходах формируетс по следовательность импульсов. Посре,ством коммутатора 13 устанавливается требуемая величина имитируемого сдви...

Номер патента: 985955

Опубликовано: 30.12.1982

Авторы: Левенталь, Шпигель

МПК: H04B 3/46

Метки: амплитудно-частотных, характеристик, четырехполюсников

...регистраЦ 12 осуществляется автоматическая регулировка управляемого магазина 9 затуханий до получения на его выходе выходного уровня, равного опорному напряжениюна одном из входов компаратора 11.Причем код, записанный в первом регистре 12 после завершения автоматической регулировки управляемого магазина 9 затуханий (после Ю итераций), является кодом введенного затухания.Очевидно, что разность двоичныхчисел, записанных в первом регистре 12и во втором регистре 13, численно равна (в двоичном коде) отклонению остаточного затухания исследуемого четырехполюсника 32 на отдеш ных частотах отего зйачения на опорной частоте,Вычитание двоичных чисел, записанных в регистрах 12 и 13, осуществляется вычитаюшим блоком 19. Результатвычиания...

Номер патента: 987819

Опубликовано: 07.01.1983

Авторы: Дутов, Сторожко

МПК: H04B 1/06

Метки: демодулятор, корреляционного, радиоинтерферометра

...первогоэлемента И-НЕ 11 образуется сигналвида Аз(С), на выходе второго элемента Й-НЕ 12 - Р (С), на выходетретьего элемента 13 - А (С) и, наконец, на выходе четвертого элемента 14 или на выходе всс:го формирователя 10 - А 6 (С) (фиг, 3) . щей сигнала и тракт вццеления состав ляющей общей интенсивности сигнала, каждый тракт содержит соединенные последовательно синхронный интегратор, вход которого является входом соответствующего тракта, усилитель низкой частоты, синхронный детектор и выходной фильтр, выход которого ,является выходом соответствующего тракта и соответствующим выходом демодулятора, входы трактов соединены с выходом амплитудного детектора, опорные входы синхронного интегратора и синхронного детектора тракта выделения,...

Номер патента: 987820

Опубликовано: 07.01.1983

Авторы: Дуфанец, Малиновский, Мартынив, Пилявский, Стойчук

МПК: H04B 1/10

Метки: аддитивного, амплитудно, модулированной, подавления, помехи, селективного, сигнала, спектра, фоне

...каждая иэ которых состоит иэпоследовательно соединенных полоса- З 5ного Фильтра б(7), аттенюатора 8(9)и фаэовращателя 9(10), подключенныхк сумматору 11.Устройство работает следующим об Оразом,Смесь двух сигналов с перекрывающимися спектрами поступает на входфильтра 4, настроенного на несущуючастоту помехи, и вход пеРемножителя 1. Фильтр выделяет несущую частоту Ф 0 сигнала помехи, которая затемподается на модулятор 3, где модулируется частотой АоО, вырабатываемойгенератором 5, Сигнал с выхода модулятора Э поступает на входы полосоных фильтров б и 7, н которых выделяются верхняя и нижняя боковыеполосы модулированного колебанияпомехи, которые затем юстируютсяпо амплитуде аттенюаторами 8 и 9 исдвигаются по фазе друг относительно друга...

Номер патента: 987821

Опубликовано: 07.01.1983

Авторы: Донченко, Лыков, Малков, Филатов

МПК: H04B 1/10

Метки: подавления, помех, узкополосных

...усилитель-ограничитель 13 на другой вход фазового детектора 4. Напряжение П формируется из напряжения ОЕье =ЪХ+Плпоступающее с Режекторного выхода режектооного фильтра 2 через многовходовой сумматор 8 с коэффициентом передачи равным единице на первый входвычитателя 10, и напряжения П по.ступающего с полосового выхода режекторного фильтра 2 через управляемый аттенюатор 9 с коэФФициентомпередачи Кд 1 на второй вход вычитателя 10, и, следовательно, П щП 8,+(1- ) П 1.Ьппроксимируя узкополосную помеху синусоидной единичной амплитуды,можно условно принять0= 8 ф фВ этом случае напряжение на полосовомвыходе режекторного фильтра 2 35ОО-ка) ад 9 -со"с 1, ФОсайф О сьс 1(3КагОф Ка. Из анализа выражений для ьЧ и А%ф 3. следует, что 2 ОЯа, фа Оо б...

Номер патента: 987822

Опубликовано: 07.01.1983

Автор: Зыков

МПК: H04B 1/10

Метки: переключением, питания, радиоприемное, режимов

...было сказановыше, сигнал Оф. Этот сигнал поступает на управляющий вход генератора 11 тактовых импульсов и никакне нарушает его работы в импульсномрежиме, т.е. в режиме Дежурныйприем,После периода включения высокочастотного блока 2 посредством управления от генератора 11 тактовыхимпульсов следует период отключенияТ . В этом промежутке времени триггер 8 Шмидта отключен и с его обоихвыходов поступает сигнал О. Сигнал 0 на его втором выходе, каки во время предыдущего периода ТН,не нарушает работы генератора 11тактовых импульсов, Сигнал на первом выходе триггера 8 Шмидта тожене может никак повлиять на работуустройства, так как емкостный Формирователь 7 в течение Тд отключен от.источника 3 питания и на его выходев течение этого периода...

Номер патента: 987823

Опубликовано: 07.01.1983

Автор: Волков

МПК: H04B 1/38

Метки: модуляцией, однополосной, связи, сигналов

...на второй вход которого поступает сигнал несущей частоты с выхо да генератора 3 несущей частоты. В выделителе 4 фазы сигналов колебание несущей частоты смешивается с од. иополосным сигналом. Так как уровень колебания несущей частоты не ниже Я уровня однополосного сигнала, то формируется"однополосный сигнал минимальной фазы, который затем детектируется по Фазе, Продетектированный сигнал с выхода выделителя фазы сигналов через фильтр 5 нижних частот. поступает на первый вход второго формирователя б сигнала; на второй вход которого поступает сигнал с выхода генератора 3 несущей частоты, Во втором формирователе 6 сигнала фаза однополосного сигнала переносится ца рабочую частоту передатчика в результате однополосной модуляции и поступает в...

Номер патента: 987824

Опубликовано: 07.01.1983

Авторы: Меус, Мохнаткин, Смирнов, Стрельников

МПК: H04B 1/66

Метки: импульсных, последовательностей, разделения, регулярных, суммы

...частотных фильтров ГС,П растет с номером (п) и определяется равенством (кроме. частотного фильтра первой цепочки) где 1 - средняя частота частотногоОлфильтра первой цепочки,которая определяется минимальной частотой следова фния разделяемых последовате.льностей;полоса пропускания-огочастотного фильтра.При равенстве полос пропускания 4 О частотных фильтров, т.е,. Гп о+ (9-1) дОп Формула изобретения 60 пульсовИ блоков вычитания, И элеменЕсли спектральная составляющая выделяемой последовательности с периодом следования импульсов Т попадает в полосу пропускания, йапример, частотного фильтра 4 первой цепочки, то на его выходе будет выделена гармоническая составляющая напряжения, представленная на фиг.2 г причем если период следования...

Номер патента: 987825

Опубликовано: 07.01.1983

Автор: Бакулин

МПК: H04B 3/04

Метки: адаптивной, интерференции, коррекции, межсимвольной

...5. Этот сигнал Хе подается на амплитудный дискримийатор б, содержащий логические цели, при помощи которыхвыносится решение о , к какому уровню (-1, О, +1, +2) ближе всего значение Хр.лИэ разности сигналов Хо-Ьомож,ио сформировать знак ошибки коррекции при помощи Формирователя 18 знака ошибки коррекции, выполненного, например, на алгебраическом сумматоре,.суммирукнций и вычитающнй входы, которого связаны соответственно с вторым и третьим выходом инверсного Фильтра 4, т.е. входом и выходом амплитудного дискриминатора 6..В качестве сумматора 8 можно нсполь"зовать комбинационный полный сумматор, знаковый разряд которого и будет являться требуемым знаком ошнбки коррекции в 9 п д,Основным назначением инверснОГОфильтра является Формирование...

Номер патента: 987826

Опубликовано: 07.01.1983

Авторы: Баженов, Костиков, Митрохин

МПК: H04B 3/28

Метки: защиты, кабельной, линии, связи

...проводе связи снижает спектр частот, пе 25 редаваемых по проводам,Цель изобретения - снижение вдияния устройства на работу защищаемойлинии связи.Поставленная цель достигаетсятем, что в устройстве для защиты ка987826 формула изобретения ВНИИПИ Заказ 10328/47 Тираж 675 Подписноефилиал ППП "Патент", г.ужгород,ул.Проектная,4 бельной линии связи, содержащем герконовое реле, замыкающие контакты которого включены между жилами и оболочкой, катушка управления данного реле включена в рассечку оболочки кабеля, а его раэмыкающие контакты - 5 в рассечки жил между местом включения замыкающих контактов и источником дистанционного питания защищаемой линии.На чертеже представлена схема уст-О ройства.Устройство содержит катушку 1 уп" давления герконового...

Номер патента: 987827

Опубликовано: 07.01.1983

Авторы: Орлов, Теслюк, Чумаченко

МПК: H04B 3/46

Метки: амплитудной, канала, связи, характеристики

...мгновенных напряжений. Затем сигнал поступает надве параллельные ветви. В первойветви включены первый интегратор 8и второй квадратор 9, а во второйветви - третий квадратор 10 и второйинтегратор 11. В первом интеграторе 8 производится суммирование квадратов мгновенных напряжений измерительного сигнала. Затем сигнал поступает на второй 40 квадратор 9, где снова возводится в квадратКвадрат интегрального напряжения на выходе второго квадратора 9 про" порционален квадрату мощности измерительного сигнала и поступает на первый вход измерителя 12 отношения уровней. В третьем квадрате 10 осуществляется повторное возведение в квад" рат мгновенных значений измерительного сигнала, после чего сигнал подается на второй интегратор 11, где сммируются...

Номер патента: 987828

Опубликовано: 07.01.1983

Авторы: Ардашев, Приходько

МПК: H04B 3/46

Метки: промежуточных, связи, системы, станций, телеконтроля

...остальных слов равно числу промежуточных станций. Каждое слово состоит иэ адресной части, которая определяет номер запрашиваемой промежуточной стан" ции, и информационной, служащей для передачи информации о состоянии промежуточной станции, в том числе и о достоверности передачи. Несущая, частота и тактовая частота для работы формирователя 3 адресов и временного интервала вырабатывается генератором .1 несущей частоты. Полученный в формирователе 3 сигнал оп.роса с помощью модулятора 2 передается в линию. На промежуточной станции.из входного модулированного сигнала 5, блоком 4 выделения несущей и огибаю"щей сигналов телеконтроля восстанав-.ливается сигнал опроса промежуточных станций, после чего происходитпродвижение символов...

Номер патента: 987829

Опубликовано: 07.01.1983

Автор: Влазнев

МПК: H04B 3/46

Метки: искажений, манипуляций, относительной, сигналов, фазовой

...в результате чего10 на его выходах получают проекциивекторов преобразованного сигнала.В то же время сигналы с синфазного и квадратурного выходов демодуля"тора подаются на блок 5 сравнения,15 который выдает сигнал сравнения напервый вход блока совпадения, Наряду с этим сигналы с синфазного иквадратурного выходов демодуляторапоступают на соответствующие входы20 измерителя 6 искажений входного сиг-нала и соответствующие входу корректирующего измерительного блока 7.Одновременно с синфазных и квадратурфных выходов блока пересчета проекцийсигналы, идентифицирующие собой про"екции векторов преобразованного сигнала, поступают на одноименные входы соответствующих измерителей 8искажений преобразованного сигналаИзмеритель искажений...
