H04B — Передача сигналов

Номер патента: 1550627

Опубликовано: 15.03.1990

Авторы: Батьков, Кожекин

МПК: H04B 3/40

Метки: амплитудный, корректор

...определенного их цисла при помощи операционных усилителей 5 с управляющим входом. Для этого на управляющие входы соответствующих операционных усилителей 5 с выхода резисторных делителей напряжения на резисторах 11 и 12 подается потенциал с выхода источника питания 13. Разрешениена подацу этого напряжения выдаетсяс инвертором 10, число которых определяется кодом напряжений, снимаемыхсо стабилитронов 9 через (ограничительный) резистор 8. Для этой цели может быть использована и цифровая микросхема, преобразующая сигнал, например, контрольной частоты в код, в соответствии с которым будут включены (выключены) . соответствующие усилители.В качестве конденсаторов, выполненных перенастраиваемыми, могут быть использованы...

Номер патента: 1550628

Опубликовано: 15.03.1990

Авторы: Воронкин, Минц, Чинков

МПК: H04B 3/46

Метки: автоматизированная, амплитудно, канала, связи, характеристики, частотной

...подпрограммы определения коэффициентов фурьедля каждой частотной полосы информационного сигнала. При вычислениииспользуются заранее просчитанные ивведенные в перепрограммируемый блокч нормированные значения центральнойгармоники каждой частотной полосы.У КЙЦ 7 + К 1 0 ++К Ц ++ + Кв Отать где БК 4 средний квадрат действующего напряжения .на выходе контролируемого канала 1 связи при 1-м измерении;квадрат действующего значения 1 й гармоники при 1-ом измерении;коэффициент передачи канала связи в 1"й частотной полосе;2ф Л 1 1 = 12шф1 КР В результате этого определяютсякоэффициенты передачи К К, .,К, для каждой из частотных полос. Для каждой пары коэффициентов Фурье вычислительным блоком 6 определяется квадрат действующего значения...

Номер патента: 1550629

Опубликовано: 15.03.1990

Авторы: Гусев, Долганов, Мусабиров, Оробинский

МПК: H04B 17/00

Метки: волоконно, измеритель, мощности, оптических, оптического, передачи, сигнала, системах

...1 и собственным смещением УПТ 2, за счет чего и достигается повышение точности. 15506 Изобретение относится к радиотехнике и может использоваться в оптичес Измеритель мощности оптического сигнала в волоконно-оптических системах передачи, содержащий последовательно соединенные фотоприемник, усилитель постоянного тока и измерительный блок, о т л и ч а ю щ и й с я тем, что, с целью повышения точности измерений в широком диапазоне температур, введены первый ключ, выход которого соединен с Фотоприемником, а вход является входом измерителя, последовательно соединенные дополнительный усилитель постоянного тока, второй ключ и аналоговыи запоминающий блок, выход которого подключен к второму входу усилителя постоянного тока, выход которого...

Номер патента: 1552383

Опубликовано: 23.03.1990

Авторы: Голуб, Приходько, Тепляшин, Трошин

МПК: H04B 1/10

Метки: адаптивное, подавления, помех

...а следовательно, проходящие через них сигналы - модуляцию соответствующих параметроа (амплитуды, Фазы). При сложении в весовом сумматоре 11 сигнала от основного облучателя с модулированными сигналами от вспомогательных облучателей выходной сигнал сумматора получает амплитудную модуляцию в соответствии с законами опорных колебаний, Преобразованный по частоте, усиленный сигнал поступает на блок 13 обработки широкополосного сигнала. "Свернутый" полезный сигнал с блока 13 обработки поступает на квадратичный амплитудный детектор 14 сигнала, с выходов которого снимаются сигналы, пропорциональные квадрату постоянной составляющей и огибающей. Сигнал огибающей поступает параллельно на входы корреляторов 26-29 четырех каналов 21-24...

Номер патента: 1552384

Опубликовано: 23.03.1990

Авторы: Баклачян, Берберян, Карапетьян, Маркарян

МПК: H04B 1/26

Метки: балансный, смеситель

...гетеродина подается на сме 35 сительные диоды 3 и 4 через коаксиальную линию 2, полезный сигнал - через отрезок 1 прямоугольного волновода.Иощности сигнала гетеродина и полезного сигнала поровну РаспРеделяются 40 между двумя смесительными диодами 3 и 4, причем мощность полезногосигнала в противофазе, а мощность сигнала гетеродина в фазе, Сигналы промежуточной частоты через диододержатели 5 и 6 поступают на симметричный вход УПЧ. Изолирующие втулки 7 и 8 (или Фильтры) создают режим полного отражения для волн с частотами полезного и гетеродинного сигналов. Перестройка устройства осуществляется короткозамыкающим поршнем. Второй конец центрального штыря 9 соединен с узкой стенкой волновода для обеспечения режима смеси- тельных диодов 3 и...

Номер патента: 1552385

Опубликовано: 23.03.1990

Авторы: Билик, Боград, Данилов, Израильсон

МПК: H04B 3/06

Метки: передачи, сигналов

...ортогональных колебаний (.,(пТ/в), Ц (пТ/в) и затем записываются в первый и второй блокии 5 памяти. Сигналы 1,(пТ/и) и1 (пТ/в) на первом и втором выходахцифрового фазовращателя 3 Формируются по правилу 1 (пТ/и) =а(пТ/в) ц, (пТ/в) --Ь(пТ/и) с (пТ/н); 1(пТ/в)=а(пТ/в) Ц 7 (пТ/в)+ +Ь(пТ/и) Ч, (пТ/пО,Посредством первого и второго перемножителей 8 и 9 и первого и второго сумматоров-накопителей 10 и 11 осуществляется свертка соответствующих последовательностей, поступающих с выходов первого и второго блоков 4 и 5 памяти с последовательностями сигналов Ь,(ЬТ/в), Ь(пТ/в), отображающих импульсные характеристики корректирующего четырехполюсника, частотная характеристика которого обратна эквивалентной частотной характеристике фильтрового...

Номер патента: 1552386

Опубликовано: 23.03.1990

Авторы: Легейда, Микиртичан, Хачатрян

МПК: H04B 3/34

Метки: связи, симметрирования, цепей

...первому оптимальному соотношению емкостей варикапов 23 и 25, Тактовые импульсы начинают поступать через элемент И 14 на счетчик 15, управляющий работой цифроаналогового преобразователя 1 б, на выходе которого также Формируется ступенчатонарастающее напряжение а на выходе инвертора 17 - ступенчатоубывающее напряжение. Напряжение с выхода цифроаналогового преобразователя 16 поступает на резистор 28, задающий ток через светодиод 29, а напряжение с выхода инвертора 17 на резистор 26, задающий ток через1552386 светодиод 27. Изменение световых потоков светодиодов 2 и 29 приводит к соответствующему изменению проводимости фоторезисторов 3 1 и 33, которые подключены соответственно к ли нии связи через разделительные конденсаторы 30 и...

Номер патента: 1552387

Опубликовано: 23.03.1990

Авторы: Венедиктов, Евженков, Златкин, Мытаркин, Панова

МПК: H04B 14/06

Метки: дельта-модулированного, информации, объединения, передаваемой, приоритетно, сигнала, символов, цифровой

...цепи отрицательной обратной связи на выходе блока 1 кодирования формируется чередующаяся последовательность символов 101010 Такой же сигнал Формируется независимо от передаваемого сообщения при переключении узких тактовых импульсов с первого входа управления кодера на второй, который является счетным входом Формирующего триггера .2. При четном числе тактовых импульсов, подаваемых на второй вход управления ,вместо первого, обеспечивается режим работы кодера с перерывами, во время которых формируются паузные последовательности символов 101010 или 010101 в зависимости от предшествующего символаДМ-сигнала. Именно эти участки ДМ1552 сигнала используются для замещения приоритетно передаваемыми комбинациямисимволов цифровой информации....

Номер патента: 1552393

Опубликовано: 23.03.1990

Авторы: Заварина, Кишиневский, Скляр

МПК: H04B 3/04, H04L 25/40

Метки: дискретных, передачи, сигналов

...предназначенную для манипуляции гармонических составляющихгруппового сигнала по Фазе и амплит уде.Сигнал перезагиси производит такжеобнуление счетчика 21, на счетныйвход которого поступает старшиц разряд канального адреса. Двоичное число на выходе счетчика соответствуетномнру отсчета группового сигнала,если считать с момента появления сигнала перезаписи, соответствуюшегогранице посылки сигнала. В постоянномзапоминающем блоке 20 для адресакаждого поцканала записаны номераотсчета сигнала, в котором необходимопроизвоцить манипуляцию.Блок 22 совпадения кодов сравнивает числа с вьхоца счетчика и ПЗУ 20и при их совпадении вырабатывает сигнал разрешения манипуляции, поступающий на вход блока 23 Формирования импульсов записи, на другие входы...

Номер патента: 1554144

Опубликовано: 30.03.1990

Авторы: Барбанель, Лавров, Щелкунов, Яковлев

МПК: H04B 15/00

Метки: аналоговой, модуляции, оптических, сигналов

...2 поднесущего колебания, источник 3 оптического излучения. Приемное устройство оптических сигналов (Фиг.2) содержит Фотодетектор 4, усилитель 5 поднесущейчастоты, восстановитель 6 поднесущейчастоты, генератор 7 поднесущегоколебания, перемножитель 8, фильтр9 нижних частот,Осуществление способа иллюстрируется работой устройства (фиг,1),которая происходит следующим образом.Информационный сигнал (фиг. З,а)с помощью балансного модулятора 1модулирует колебания генератора 2поднесущего колебания, в результатечего образуются амплитудно-модулированные колебания с подавленной поднесущей (фиг.З, б). Эти колебанияосуществляют модуляцию интенсивНости.источника 3 оптического излучения, рабочая точка которого выбранана на нулевом уровне, В...

Номер патента: 1555864

Опубликовано: 07.04.1990

Авторы: Баранов, Горемыкин, Громов, Игнатов, Коломиец, Паук, Рыбин

МПК: H04B 1/06

Метки: кодированных, приема, сигналов

...сигналов с линии не прервет один из сигналов "Потеря бита" или с выхода элементаИЛИ 8Блок 6 работает следующим образам, С выхода блока 5 на каждый элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 17 поступает 20 пара сигналов Е, соответствующихминимальной и максимальной длительности 1-го фрагмента демодулированного входного сигнала, С выходавходного решающего блока 1 поступает 25 сигнал о логическом уровне сигналана выходе этого блока, с выхода стробирующего генератора 2 поступает импульсный сигнал о завершении сигналапостоянного уровня на входе блока 1,который стробирует элементы И 18,при этом сигнал появляется на выходетого из них, на входах какого изэлементов ИСКЛЮЧАЮЩЕЕ ИЛИ 17 имеютсяуровни различной величины (свидетельствующие о нахождении...

Номер патента: 1555865

Опубликовано: 07.04.1990

Авторы: Паршин, Пересыпкин

МПК: H04B 1/10

Метки: мощной, помехи, приема, сигнала, фоне, широкополосной

...обработку сигнала, а также применять согласованный с неискаженным сигналом фильтр 19. После этой коррекции происходит уменьшение шумов квантования в синфаэномканале в те моменты времени, когда отношение сигнал/шум мало. Напряжение квадратурного канала, которое является мешающим, в результате коррекции уменьшается по амплитуде по сравнению с синфазным напряжением, а частота его удваивается, Скорректированный сигнал более коррелирован с исходным сигналом, 2 ил.1555865 ДСоставитель Н,МельниковРедактор М.Бланар Техред М.Дидык Корректор А.Обру Подписноеиям и открытиям при ГКНТ СССя наб д4/5 изобрет Раушс дственно-издательский комбинат "Патент", г.ужг ул.Гагарина, 10 ро вход которого соединен с выходом входного полосового ограничителя,...

Номер патента: 1555866

Опубликовано: 07.04.1990

Авторы: Гармонов, Котов, Савинский

МПК: H04B 1/10

Метки: подавления, помехи, узкополосной

...чем у предыдущего.Каждый из коммутируемых режекторных фильтров 8 может работать в двух режимах, в режиме пропускания полезно"го сигнала, когда дополнительный.коммутатор 13 соединяет вход коммутируе"мого режекторного фильтра с его выходом, минуя дополнительный режекторный фильтр 9, и в режиме режекции, когда дополнительный коммутатор 13 между входом и выходом коммутируемого режекторного фильтра включает дополнительный режекторный фильтр 9. Дополнительный коммутатор 13 управляется элементом 11 сравнения, который сравнивает уровни на входе и выходе дополнительного режекторного Фильтра 9. Для оценки уровня на входе дополнительного режекторного фильтра 9 используется амплитудный детектор 7, сигнал с которого посту" пает на дополнительный...

Номер патента: 1555867

Опубликовано: 07.04.1990

Авторы: Авдеев, Садомский, Филимонов

МПК: H04B 1/10

Метки: подавления, помех, радиоимпульсных

...Одновременно интегратор 20 из режима хранения переводится в рабочийрежим. Выходное напряжение интеграто.ра 20 к моменту времени , благодарястробированию интегратора 20 на время между импульсами помехи сохраня"ется таким, каким оно было сформи"ровано на момент окончания предыдущего импульса помехи. Как будет понят" 1 О 15 20 25 30 35 40 45 50 55 но из дальнейшего описания работы устройства, это, напряжение не зависит от амплитуды импульсов помехи, а соответствующая ему величина компенсирующего напряжения отличается от 11 менее чем на Б . Поэтому в момент времени с на выходе устройстга наблюдается скачкообразное изменение выходного напряжения устройства до уровня Ю , а так как в соответствии с изложенным ДУ с Б то на выходе компаратора...

Номер патента: 1555868

Опубликовано: 07.04.1990

Авторы: Маригодов, Янковский

МПК: H04B 1/62

Метки: информации, передачи, приема

...одновременно на вход анализатора 7 и на вход среднеквадратичного детек" тора 8, эффективная полоса пропускания которого точно .соответствует эффективной полосе пропускания анализатора 7.Сигнал с выхода анализатора 7, пропорциональный мощности помехи, делится в блоке 9 на сигнал с выхода среднеквадратического детектора 8, пропорциональный мощности смеси сигнала и помехи, Таким образом, на выходе блока 9 Формируется низкочастотный управляющий сигнал, пропорциональный выражению Р/ (Р + Р ), равному 1 - Р / (Р + Р)1 , где Р Р - соответственно мощности сф псигнал и помехи. 55868 4При этом среднеквадратические детекторы в анализаторе 7 работают в малосигнальном режиме. Отношение , Р/ (Р + Р) в заданной полосе частот характеризует...

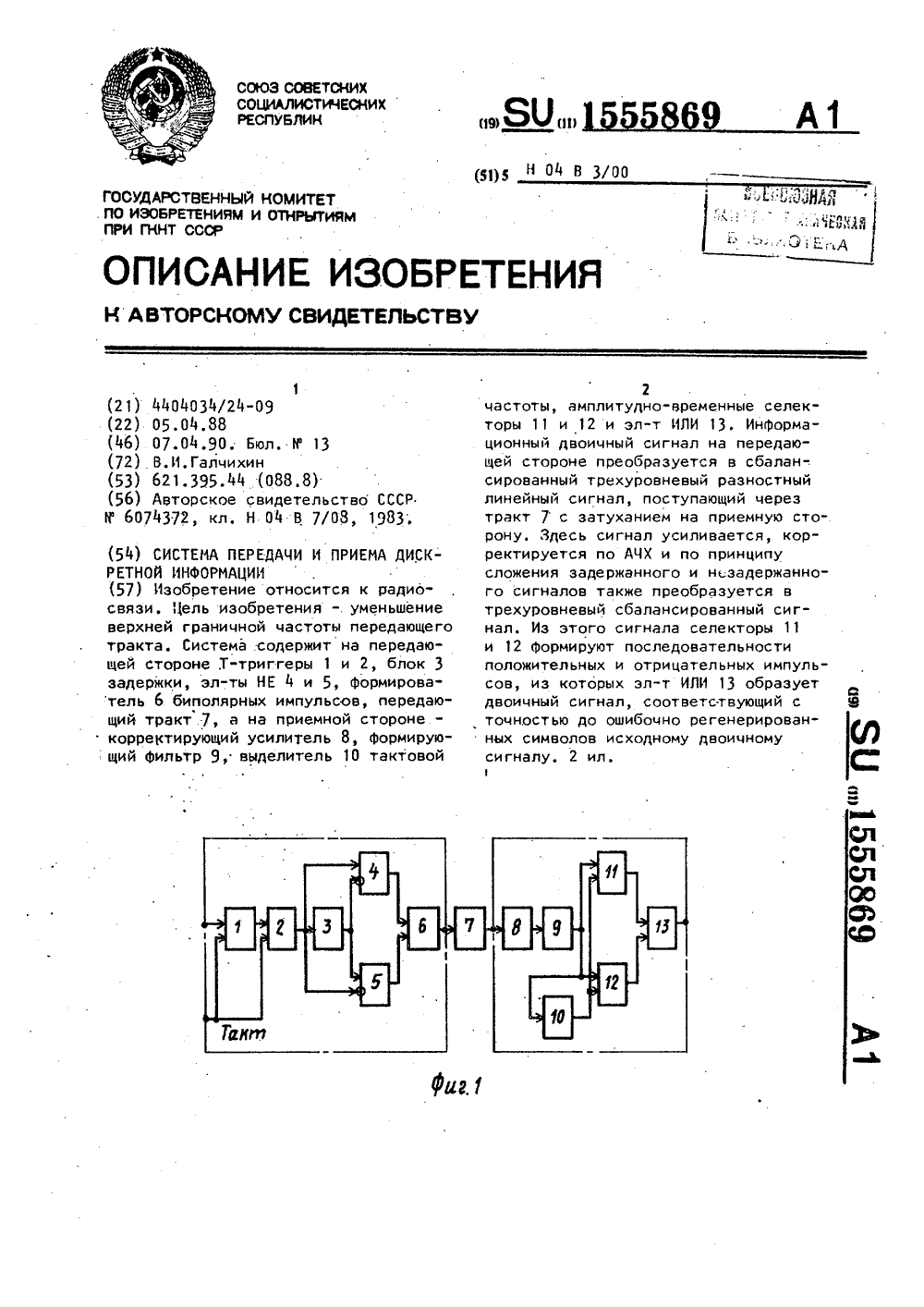

Номер патента: 1555869

Опубликовано: 07.04.1990

Автор: Галчихин

МПК: H04B 3/00

Метки: дискретной, информации, передачи, приема

...до ошибочно регенерированных символов) исходному двоичному сигналу (фиг. 2 а). Система передачи и приема дискретной информации, содержащая на передающей стороне последовательно соединенные первый и второй Т-триггеры, тактовые входы которых объединены, и формирователь биполярных импульсов, а на приемной стороне - корректирующий усилитель и выделитель тактовой частоты, выход которого соединен с тактовыми входами первого и второго з 1555869 4Изобретение относится к системампередачи и приема дискретной информации в проводных сетях связи.Цель изобретения - уменьшение верхч5нен граничнои частоты передающеготракта,На Фиг. 1 представлена структурная электрическая схема системы передачи и приема дискретной информации; 1 рна фиг. 2 -...

Номер патента: 1555870

Опубликовано: 07.04.1990

Автор: Тюкаев

МПК: H04B 3/04

Метки: корректор, обратной, решению, связью

...ошибки на выходе блока 2 притом условии, что принятый ранееошибочный элемент находится в линии4 задержки. Таким образом на входлинии 9 задержки поступает единичный сигнал, при этом ошибочный сим"вол, принятый блоком 2, поступаетв линию 4 задержки и создает анало"гичные ухудшенные условия приемаочередных элементов блока 2,Если в этих условиях блок 2 вновьпримет ошибочное рещение (в отличиеот блока 7), то в линию 9 задержкипоступает второй единичный сигнал.При этом линия 9 содержит уже дваединичных элемента, один из которыхнаходится в первой ячейке этой линии, Логический анализатор 10 вырабатывает единичный уровень всякий раз,когда линия 9 задержки содержит более одного единичного элемента. Этотединичный уровень поступает на...

Номер патента: 1555871

Опубликовано: 07.04.1990

Автор: Тюкаев

МПК: H04B 3/04

Метки: корректор, обратной, решению, связью

...ниже, чем достоверность их инверсий. С теоретической точки зрения функция преобразователя 13 кода должна быть выбрана в соответствии с критерием максимальной апостериорной вероятности РГ(з.) /0(О, где, . Г - вектор, записанный в 1 егисвр 6, 0(О - вектор ошибок на выходе блока.Таким образом, наличие цепи узлов 14, 12, 13 и 6 позволяет ограничить влияние явления распространения ошибок и тем самым дополнительно повысить помехоустойчивость.Предлагаемый корректор подвергнут моделированию на ЭВМ, которое пол-. ностью подтвердило наличие положительного эфФекта, т,е. повышение по 55871 6мехоустойчивости. Наибольшая эффективность корректора имеет место в каналах со значительной нелинейно- стью, где эффективность известного корректора...

Номер патента: 1555872

Опубликовано: 07.04.1990

Авторы: Белоусов, Лапшин, Лифшиц, Мовшин

МПК: H04B 3/04

Метки: автоматической, амплитудно-частотных, информации, искажений, коррекции, передачи, систем, составного, тракта, характеристик

...второе положение приемникомс9 принимается частота йг, следовательно, на выходе компаратора 28этой станции появляется сигнал "1".Это в свою очередь приводит к появлению сигнала "1" на выходе элемента И 26, так как на его второй входподается сигнал "1" от элемента НЕ27. Поэтому навыходе элемента ИЛИ 22появляется также сигнал "1". Однакопереключение первого счетчика 18 непроисходит, так как счетчик переключается только при переходе сигналаиз " 1" в "0" (линня в на фиг.З) . Через определенный промежуток временина передающей станции 1 третий сигналмультивибратора 20 осуществляет переключение первого счетчика 18 в следующее положение, при этом появляется сигнал на четвертом управляющемвходе синтезатора 8 этой станции(табл.2),При таком...

Номер патента: 1555873

Опубликовано: 07.04.1990

Автор: Кошелев

МПК: H04B 3/34

Метки: двухкабельная, железнодорожной, линия, связи

...3 прямоц иобратной передач, мощность внешнихпомех уменьшается на величину-с 1./210дБ (где оЬ - коэффициент за 10тухания цепи связи, 1. - длина усилительного участка), а также выравнивается мощность внешних помех в каналах прямой и обратной передач, что улучшает качество связи. Формула изобретения 15 го Составитель В,ПаницкийРедактор М,Бланар Техред А.Кравчук Корректор В. Кабаций Звказ 564 Тираж 524 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб д. 4/5 Производственно-издательскнй комбинат "Патент", г.ужгород, ул. Гагарина, 101 На чертеже изображена структурная схема двухкабельной линии железнодорожной связи.Линия содержит И усилителей 1 прямой передачи, кабель 2 прямой...

Номер патента: 1555874

Опубликовано: 07.04.1990

Автор: Ванина

МПК: H04B 3/46

Метки: каналов, связи

...на второй вход второго блока 11 деления,Таким образом, на выходе второго блока 11 деления формируется отношение среднего значения огибающей полезного сигнала к квадратному корню его средней мощности:Ах = -- - Величина х связана с параметром замираний ш соотношениемГ(гт + 0 5)х =Г(тп).шгде Г) - гамма-Функция Эйлера.Обратная зависимость ш(х) не выражается явно через аналитические функции, однако ее логарифм аппроксимируется полиномом:ьт 1 ш = а + а,х + а х.КоэфФициенты полинома а а, и а выбираются исходя из условия максимального приближения полинома к аппроксимируемой функции. В частности, значения ао, а т и а, оптимальные в смысле минимума среднеквадратичного отклонетптя, составляют соответственно 24 ю 111 -6549 43 з 20.Напряжение,...

Номер патента: 1555875

Опубликовано: 07.04.1990

Авторы: Забелин, Милин, Покотилов, Продан, Рябошапченко

МПК: H04B 3/46

Метки: линейных, передачи, систем, телеконтроля, трактов, цифровых

...записанной на адресных входах анализатора 22. В результате, в описываемой ситуации только на этой необслуживаемой промежуточной станции на выходе анализатора 22 будет сигнал, Указанный сигнал взводит одно- вибратор 27, в результате чего выходкой сигнал регенератора 14 прямого направления подключается к дополнительному входу регенератора 15 обратного направления через искусственную линию 23 выходной сигнал одновибратора 27 коммутирует также и дополнительный вход регенератора 15 обратного направления, Длительность выходного импульса одновибратора 27 равна нескольким десяткам секунд и определена для всех регенераторов данного тракта. Кроме указанного, вэведение одновибратора 27 выводит из заторможенного состояния генератор 25...

Номер патента: 1555876

Опубликовано: 07.04.1990

Авторы: Дзюин, Климов, Марков, Юминов

МПК: H04B 3/46

Метки: дискретного, канала, связи

...3 и решающий блок 4, блок 5 симметрирования, блок 6 вычисления модуля, разделительную цепь 7, блок 8 вычитания, первыц 9 и второй 10 Квадратичные детекторы и делитель 11. 10 5 20 Устройство работает следующим образом. 25Приемникдвоичных сигналов прийимает передаваеглую информацию и выделяет ее в тракт контроля. На вход блока 5 симметрирования с выхода демодулятора 3 поступает информационньпг 30 сигнал в виде искаженных шумом посылок и пауз (фиг. 2 а), Блок 5 симметрирования устанавливает сигнал относительно нулевого уровня (фиг, 2 б). так, что средние амплитуды сигнала вьппе и ниже этого уровня равны. Этот35 сигнал поступает на вход блока 6, с выхода которого снят сигнал одной полярности с постоянной составляющей (фиг. 2 в),...

Номер патента: 1555877

Опубликовано: 07.04.1990

Авторы: Бондаренко, Муратов, Шнайдерман

МПК: H04B 1/60, H04B 3/46

Метки: исправности, регенераторов

...не происходит никаких изменений в информационном сигнале.При возникновении повреждения в каком-либо НРП 7 происходит нарушение 25 линейного кода (фиг.2 в). В этом случае в декодере 25 восстановителя 19 кода поврежденного НРП 7 происходит преобразование линейного кода в двух уровневый сигнал. Преобразование про исходит с учетом возникшего нарушения линейного кода (фиг.2 г). Полученная двухуровневая импульсная последовательность, которая отличается от исходной (фиг.2 а), вновь преобразуется в выбранный линейный код в кодере 26 восстановителя (фиг.2 д), Информационный сигнал с выхода восстановителя 19 кода поступает на второй вход коммутатора 21 и затем че рез блок 8 в линейный трактТак как с выхода поврежденного НРП 7 в линейный тракт...

Номер патента: 1555878

Опубликовано: 07.04.1990

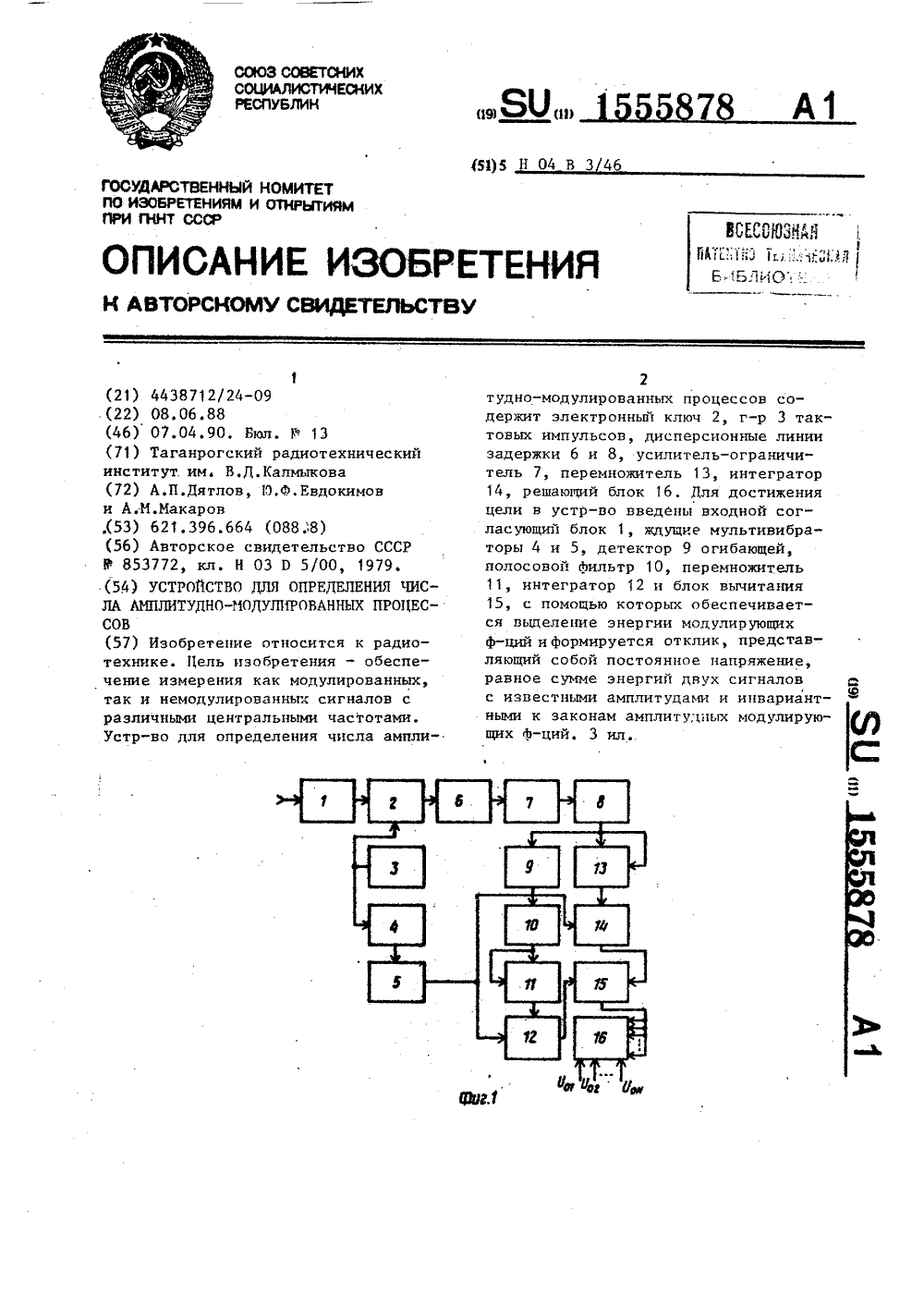

Авторы: Дятлов, Евдокимов, Макаров

МПК: H04B 3/46

Метки: амплитудно-модулированных, процессов, числа

...откликизображенньп на фиг. 2 г, где 1 - отклик немодулированного процесса, 2 - .основной отклик АМ-процессов, 2 , 2йФ2, 2 - отклики модулирукицих функций с ш ) 0,21.После этого пронормированные процессы поступают на вторую ДЛЗ 8, осуществляющую совмещение процессов во 40времени (это аналогично операции обратного преобразования Фурье, фиг. 2 д).Необходимость второй ДЛЗ 8 обусловлена тем, что при априори неизвестныхамплитудах и законах модулируюцих 45функций энергии процессов различны,)т.е. в этом случае невозможно уста"новить постоянными пороги решающихблоков,Таким образом, на выходе второй 50ДЛЗ 8 (фиг. 2 д) имеют 30 1)51 с) = Асссов(пас + ив ) + + (1 + с сов(йс вЦ) совссв с +1 в 55 Таким образом, пороги решающего блока 16 не...

Номер патента: 1555879

Опубликовано: 07.04.1990

Авторы: Григорьев, Коньков

МПК: H04B 3/46

Метки: надежности, связи, экстраполятор

...л8 сд ПЬ 1 Ь,=М; Ь, се=Од , с Мг 5 Ф5 1 аИ ЮгГ ( 1 + Т ) = 2 Я + Я + - - в в ,( Я - 8 ) Т,1 -Г(3)При поступлении на вход устройства следующих отсчетов входного процесса работа блока 1 - 3 протекает аналогично. Так для п-го отсчета Г входного процесса выражения (1)-(3) принимают вид5 15558796а =;. 0(а =ьэ 0О 62 (2 ф ( 2 52проектировании и эксплуатации систем дальней тропосферной связи.Формула изобретенияЭстраполятор надежности связи,523содержащий последовательно соециненгде ь ( , ьд - интервалы корреля 51 2 ные первый и второй фильтры экспоции соответственненциального сглаживания и блок выно однократно сглачислени прогнозируемой функции, втоженной величины(рой вход которого соединен с выходомЯ , разности 6(,и ф первого фильтра...

Номер патента: 1555880

Опубликовано: 07.04.1990

Авторы: Богачев, Киселев, Морозова

МПК: H04B 7/22

Метки: передачи, сигналов

...в котором происходит манипуляция радиосигнала по фазе на 0 илио180 в соответствии со значениеминформации Г ("1" или "0") в основном канале. Радиосигнал с частотнофазовой манипуляцией смешивается ссигналом синтезатора 2 для переводана частоту излучения, усиливаетсяи.излучается передающей антенной 355 каждый на своей частоте, для обеспечения частотно-пространственногойразноса кратностью И (М - числопередающих антенн и частот излученияв радиолинии)На приемной стороне 9 каждая приемная антенна 20 принимает на 11 несущих, в приемниках 10 они усиливаются, преобразуются на промежуточИные частоты С , каждая из которыхвыделяется полосовым фильтром приемника 10 со средней частотой, равнойЕ. и полосой 2-3 Р(Г - скоростьпередачи информации). Далее...

Номер патента: 1555881

Опубликовано: 07.04.1990

Авторы: Мжельская, Мжельский

МПК: H04B 7/24

Метки: наземных, связи, станций

...ухудшающимися условиями связи, а в БВ 13 лучшимканалам ставится в соответствии важнейшая из всех станция 1 (2) по списку из БП 17Эта станция 1 (2) включается в работу и передает информацию по выбранному лучшему каналу. Переключение важнейшей станции 1 (2)на более высококачественный канал,позволяет повысить достоверность передачи информации. 1 ил. 1торого подается на блок 18 выделенияслужебного сигнала для его обработкис целью получения предназначенногоданной периферийной станции сигнала. ра канала номеру периферийной стан5155588ции 1 (2) и передает сигналы управления на блок 10 для его установки всоответствии с полученным спискомадресов (т.е. для подключения абонента периферийной станции 1 к каналуэтой периферийной...

Номер патента: 1555882

Опубликовано: 07.04.1990

Автор: Смирной

МПК: H04B 15/00

Метки: качества, сигнала, цифрового

...напряжения. При этом частость импульсов псевдо- ошибок устанавливается в процессе пе реходного процесса на уровне Р, равном, например, 0,1, Во время первого цикла работы коэффициент передачи элемента 2 с коммутируемым коэффициентом передачи установлен равным 1.В процессе второго цикла работы устройства на выходе блока 16 суммирования формируется пороговое напряжение ЕЧ, + с , а коэффициент пе(а)резвачи элемента 2 с коммутируемым коэффициентом передачи устанавливается равным 1, где Я - напряжение второго источника 13 опорного напря-,= 0,01;а 2 ф Вычислительный блвании величин а,а,а оснок. Я,к 10Ь Ь жения, 11. При этом частость импульсов псевдоошибок на выходе эле мента И 7 становится равной Р(Р Ф Р,), и она измеряется путем подсчета...

Номер патента: 1555883

Опубликовано: 07.04.1990

Авторы: Валюжинич, Трихонюк

МПК: H04B 17/00

Метки: работоспособности, радиостанций, связанных

...свернутого сигнала постоянен, а его уровень пропорционален максимальному значению 35 функции коРРекции меьду сигналами . Вслучае расстройки и старения элементов приемного устройства, приводя щей к паразитной фазовой модуляции,изменения чувствительности приемни ка уровень другой. В данном случаена выходе порогового блока 12 присутствует сигнал логической "1".В режиме передачи управляющийсигнал "Передача", поступающий по 45 входной шине Ш 2 1 Прием - передачаподключает с помощью блоков 8 и 15переключения выходы модулятора (через третий детектор 3) и усилителямощности (через четвертый детектор7) передатчика контролируемой радиостанции на входы перемножителя 9,Первый триггер 4 и первый элементНЕ 5 предназначены для...
