H04B — Передача сигналов

Номер патента: 1226634

Опубликовано: 23.04.1986

Авторы: Маракин, Пиховский, Стрелков, Шульга

МПК: H03K 5/22, H04B 15/00

Метки: импульсного, селекции, сигнала

...состоянии устройства второй ключевой элемент 8 находится в нормально замкнутом состоянии, т.е. цепь: выход операционного усилителя 7, вход. вто рого ФНЧ 9 замкнута,Третий ключевой элемент 10 замыкает вход интегратора 11 на землю, а четвертый ключевой элемент 12 эамыкает на землю выход интегратора 11. В момент прихода импульсного сигнала сигнал с выхода третьего усилителя 18 поступает также на управляющие входы второго ключевого элемента 8,20 третьего ключевого элемента 10 и четвертого ключевого элемента 12. Врезультате этого второй ключевой элемент 8 размыкает цепь: выход операционного усилителя 7, вход второго ФНЧ 9; третий ключевой элемент 10 замыкает выход второго ФНЧ 9 на вход интегратора 11, а четвертый ключевой элемент 12...

Номер патента: 1139363

Опубликовано: 07.05.1986

Авторы: Деречинский, Ключев, Пасманик, Шеронов

МПК: H04B 17/00

Метки: измерительный, модуляционный, приемник

...с изменяющимся коэффициентом усиления соединен с выходом приемоусилительного блока, а управляющий вход - с третьим выходом низкочастотного генератора опорного сигнала, четвертый выход которого подключен к модуляционному входу дополнительного блока обработки сигнала,модуляционного измерительного приемника.Модуляционный измерительный приемник содержит приемоусилительный блок 1, блок 2 обработки сигнала, состоящий иэ квадратичного детектора 3, низкочастотного (НЧ) усилителя 4, синхронного детектора 5, интегратора 6 и блока 7 индикации, низкочастотный генератор 8 опорного сигнала, усилитель 9 с изменяющимся коэффициентом усиления, дополнительный блок 10 обработки сигнала.Модуляционный измерительный приемник работает следующим образом....

Номер патента: 1229872

Опубликовано: 07.05.1986

Авторы: Балтер, Костинский

МПК: H04B 3/46

Метки: амплитудно-частотных, линии, связи, флуктуаций

...фильтр5 и усилитель 6, блок 7 обработки и индикации, сумматор 8 и фазовый детектор 9,Устройство работает следующим образом.Измерительный генератор 1 вырабатывает последовательно контрольные частотыи опорную частоту /о, уровень всехэтих частот постоянен и равен для частот= (0,05 - 0,1) (./,Каждый из сигналов с частотой 1и сигнал с частотой /о поступают на два входасумматора 8, пройдя который поступаютна вход измеряемой линии связи. На выходелинии связи, имеющей коэффициент передачи на частоте /о Й(/) сигналы имеют уровни:для частот Ф(/) Й(/)О, для частоты /о Й(/) с/о.Сумма этих сигналов поступает на входселектора-преобразователя 2 частоты (навторой вход смесителя 4). На первый и второй входы смесителя 4 одновременно поступают два...

Номер патента: 1229970

Опубликовано: 07.05.1986

Авторы: Беляев, Крохин, Шишмарев

МПК: H04B 3/46

Метки: бинарной, достоверности, информации, передачи

...импульсов осуществляет счет импульсов ошибок, поступающих с выхода блока 2 сравнения при несовпадении сформированного испытательного текста с принимаемым. Счетчик 10 импульсов осуществляет счет тактовых импульсов. Если количество импульсов ошибок больше Ь менее чек за М тактовых интервалов, то принимается решение о расфазировке по циклу, триггер 12 опрокидывается в первоначальное состояние и процесс1229970 50 ВНИИПИ Заказ 2461/59 Тираж 624 Подписное Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4 вхождения в синхронизм повторяется.Если количество ошибок оказываетсяменьше 1 то формируемый на входесчетчика 10 импульсов импульс опро,кидывает триггер 13 в состояние наличия синхронизации по циклу. При1 этом потенциал на инверсном...

Номер патента: 1229971

Опубликовано: 07.05.1986

Автор: Жирнов

МПК: H04B 7/26

Метки: жирнова, подвижная, радиостанция

...И 23, через которые 40 сигналы информации поступают с одного из двух приемников 7 и 8 через элемент ИПИ 24, с которого она поступает абонентам. Через другую пару элементов И 23 информация поступает на два блока 25 и 26 памяти, причем записываются только одноименные циклы информации, для чего сигнал управления записью блока 21, например цикла информации приемника 8, формируется из частоты этого же приемника 8.По окончании записи цикла информации из сигнала управления выделяется импульс, соответствующий концу 55 записи информации. Если первый импульс, соответствующий концу записи цикла. информации, поступил на 2-вход триггера 32, при этом на его прямом выходе будет сигнал уровня логической единицы и как следствие этого, на выходе...

Номер патента: 1231614

Опубликовано: 15.05.1986

Авторы: Алесин, Назаренко, Стефанишин

МПК: H04B 1/40

Метки: модуль, приемо-передающий

.../8,,где % - длина волны генератора СВЧ.11 а чертеже приведен приггер конкреного выполнения генератора СВ 1 2 иразвязывающего элемента 3,614 2Приемо-передающий модуль работаетследующим образом.Мощность генератора СВЧ 2 черезразвязывающий элемент 3 поступает,на входное плечо 4 первого полоскового делителя 5 мощности, который делит мощность поровну, далее ее равные части поступают на вторые плечи16 и 18 первого б и второго 7 полосковых тройников, имеющих равные коэфФициенты деления, затем через первыеплечи 8 и 9 этих тройников подводятся к смесительным диодам 10 и 11 соосдвигом по фазе 45 , а через третьиих плечи 17 и 19 - к выходным плечамвторого полоскового делителя 14 мощности, суммируется им и поступает наего входное плечо...

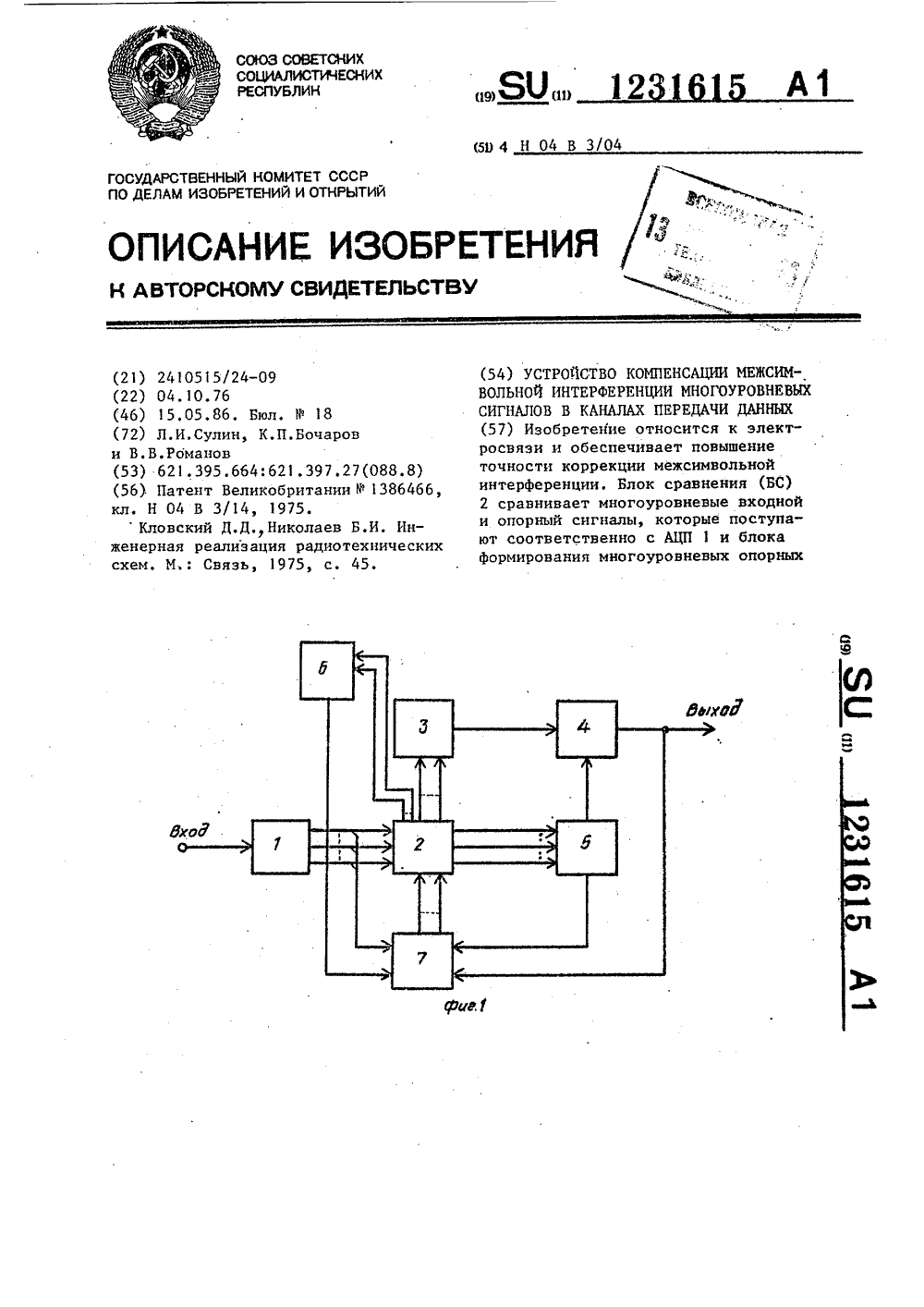

Номер патента: 1231615

Опубликовано: 15.05.1986

Авторы: Бочаров, Романов, Сулин

МПК: H04B 3/04

Метки: данных, интерференции, каналах, компенсации, межсимвольной, многоуровневых, передачи, сигналов

...преобразуемого сиг" 15 нала. В случае, если сигнал на выходе решающего блока 5 сформирован правильно, то в центральном щ-разрядном двухвходовом сумматоре 8 останется величина 20ь=д с С 11;адзк"-С 1 25где и, - отсчеты шумовой составляю"щей входного сигнала.С целью сокращения числа операций сложения (вычитания) выборки импульсной реакции Ь; алгебраически суммируются с выборками, хранящимися в пд-разрядных двухвходовых сумматорах 8 с весами сигналов, зафиксированных в блоке 3. Управление весом кода в блоке 11 осуществляется 35 по сигналам, поступающим от блока 6.Во втором цикле осуществляется принятие окончательного решения о значении переданного сигнала, предварительное решение о котором хра О нится в блоке 4. Для этого посредством...

Номер патента: 1231616

Опубликовано: 15.05.1986

Авторы: Лапина, Попова, Фуксон

МПК: H04B 3/46

Метки: амплитудно-частотной, связи, тракта, характеристики

...заполнения частотойимпульса с плавными Фронтами, чтобыисключить помехи при включении и выключении измерительных сигналов.Таким образом, измерения начинаются с введения в измерительный трактсигнала частоты Г, с минимальным уровнем передачи. Если, например, на данной частоте отклонения АЧХ нет, то. прн подаче измерительного сигнала сминимальным уровнем на приеме этотсигнал детектируется и подается накомпаратор), компаратор 6 приемнойстанции не срабатывает, поскольку егосрабатывание возможно лишь тогда, ког"да уровень измерительнбго сигнала равняется или превышает номинальное значение. Это означает, что также не срабатывает передатчик 7 квитирующегосигнала и т.д. В силу этого процесс увеличенияуровня ступенями будет продолжен...

Номер патента: 1231617

Опубликовано: 15.05.1986

Авторы: Маслов, Суслов

МПК: H04B 7/08

Метки: антенне, выбора, диаграмм, направленности, приемной

...логическая "1" с первого выхода формирователя О перемещается на второй, где сохраняется в течение периода 3 обзорных импульсов. Это приводит к тому. что вместо первого варианта при ема просматривается второй и ошибки с выхода анализатора 4 сигнала проходят через блок 5, так как на втором выходе блока 12 имеет место разрешающая". Далее ошибки с выхода блока 5 подаются на второй вход прямого счета блока 7 через распределитель 6, на втором управляющем входе которого логическая , а на остальных входах - логический "О", Во второй ячейке блока 7 производится запись условных ошибок, так как на К-вход блока 7 подается логическая с четвертого выхода блока 12. При поступлении второго обзорного импульса на С-вход формирователя 1 О логическая "1"...

Номер патента: 1233060

Опубликовано: 23.05.1986

Авторы: Маркарян, Мартиросян, Тохмахян

МПК: G01R 17/02, G01R 29/26, H04B 1/10 ...

Метки: модуляционный, радиометр

...(фиг,2 г) поступает на управляющий вход коммутатора 1, на первьдйсигнальный вход которого поступаетсигнал с выхода генератора 2 эталонного шума, Коммутатор 1 осуществляетмодуляцию входных сигналов по законумодулирующего напряжения 1 Фиг,2 ),Промодулированный сигнал поступает на вход усилителя 4 высокой частоты, с его выхода - на вход квадратичного детектора 5.Б результате нелинейных преобразований в спектре сигнала на выходеквадратичного детектора 5 (фиг.2 е)появляются как полезные составляющиена частотах д, = ( 21-1) 1К 5 )где К 1 - коэффициент деления 1 -годелителя частоты 9, так и их комбина.ционные составляющие, которые поступают на входы синхронных фильтров 6.Частотная характеристика синхронного фильтра 6 имеет гребенчатую форму,...

Номер патента: 1233287

Опубликовано: 23.05.1986

Авторы: Абрамов, Лепехов, Старикова, Феоктистов, Чабдаров

МПК: H04B 1/10

Метки: импульсных, обнаружения, сигналов

...а первыйключ 5 открыт, так как на выходе инвертора 14 логическая единица и сигнал с входа через первый фильтр 1,третий амплитудный детектор 3, первый ключ 5 поступает на первый пороговый элемент 7, где производится принятие решения о наличии шума илисигнала по амплитуде. Таким образом, пря наличии только шумовой помехи устройство работает как одноканальный фильтровой обнарулитель.Пусть теперь на входе помимо сигнала присутствует хаотическая импульсная помеха, которая по длительности сравнима или одинакова с длительностью полезных импульсов. Частота и:мпульсов на выходе селектора 11 увеличится, следовательно, увеличится и напряжение на выходе интегрирующего 1 фильтра 12, Третий пороговый элемент 13 срабатывает и на его выходе...

Номер патента: 1233288

Опубликовано: 23.05.1986

Автор: Кукарских

МПК: H04B 1/10

Метки: двухпроводной, информации, линии, передачи, приема, связи, согласованной

...связи возникает падение напряЗ жения, которос воспринимается приемником (ве показан) как информационв лная 1 , Если устройство для передачи и приема информации на противоположном конце линни связи находится3 1233288 4в режиме передачи информационной " 1", Форму.ддя изобретения то ток в линии связи отсутствует из за того, что концы первого проводалинии связи (в точках соединенияэмиттеров транзисторов 5 и б и, соот 5ветственно, на противоположном концелинии связи) оказываются практическипод. одинаковыми напряжениями относительно второго провода линии связи,равными по уровню значению, при котором Сопротивление двухполюсника10 падает на столько, что практически весь ток стабилизатора 8 тока протекает через двухполюсник 10 и резистор 7....

Номер патента: 1233289

Опубликовано: 23.05.1986

Автор: Полнер

МПК: H04B 3/46

Метки: необслуживаемом, образования, пункте, регенерационном, шлейфа

...х К импульсов частоты телеконтроля. Работа устройства рассмотрена на примере образования шлейфайОво втором НРП, Команда содержит1,75 К импульсов частоты телеконтроля. В начальный момент во всех НРПКБ-триггеры 5 установлены в нулевоесостояние, т. е. закрыты первые бло 45ки 6 коммутации и открыты вторыеблоки 9 коммутации. Линейный сигнал,пройдя через регенератор 1 передающего тракта, поступает на вход фильтра2, который выделяет частоту телеконтроля, и подает ее на входы детектора5 О3 и счетчика 8 (фиг.2 о), Счетчик 8имеет коэффициент счета, равный КСигнал с выхода детектора 3 (фиг,2 Б) поступает на установочный вход счетчика 8, разрешая его работу во время приема низкочастотного сигнала, а 2также на вход формирователя 4 одиночного...

Номер патента: 1234976

Опубликовано: 30.05.1986

Автор: Бродецкий

МПК: H04B 1/10

Метки: двух, подавления, помехи, сигналов, суммировании

...по делам изобретений и открытий 113035, МоскваЖ, Раушская наб., д. 45Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4 1 12Изобретение относится к радиотех -нике и может быть использовано в радиотехнических устройствах различного назначения.Цель изобретения - сохранение фазовых соотношений между суммируемымисигналами при сохранении отношениясигнал - помеха.На чертеже представлена структурная электрическая схема устройстваподавления помехи при суммированиидвух сигналовУстройство подавления помехи присуммировании двух сигналов содержитопорный генератор 1, первый и второйбалансный модуляторы 2 и 3, вычитатель 4 и амплитудный детектор 5.Устройство работает следующимобразом,Пусть на входы первого и второгобалансных...

Номер патента: 1234977

Опубликовано: 30.05.1986

Авторы: Гришин, Думицкий

МПК: H03M 1/46, H04B 1/12

Метки: посылок, регистрации, телеграфных

...установившегося максимального значения.Высокий уровень "1" со второгокомпаратора 10 поступает на первыевходы первого и третьего элементовИ 12 н 14, но полное разрешение приходит только на первый элемент И 12,на третьем входе которого присутствует высокий уровень 1 с прямоговыхода 0-триггера 11. Тактовый импульс ТЗ из блока управления 7 черезпервый элемент И 12 поступает напервый разряд 3 1 второго регистра16 и записывает в него с выхода первого мажоритарного блока 9 среднеезначение текущего кода 1100. Есливходной сигнал будет постоянным,то при последующих циклах анализакодовая комбинация с первого разрядами31 второго регистра 16 не перепишет 1234977ся во второй, третий и четвертыйразряды 32-34,При появлении на входе интеграл 13тора 1...

Номер патента: 1234978

Опубликовано: 30.05.1986

Авторы: Маренков, Синкевич, Урядов

МПК: G01S 17/00, H04B 3/46, H04B 9/00 ...

Метки: волоконно, кабеля, места, оптического, повреждения

...1, то с такой жечастотой на выходе младшего разрядадвухраэрядного двоичного счетчика 6появляется и образцовый временнойинтервал (Фиг. 3), Аналогичным образом на выходе старшего разрядадвухразрядного двоичного счетчика 6возникает измеряемый временной интервал (Фиг, 2 Ь), который также перио"дичее% повторяется во времени(Фиг, ЗЯ,Процесс измерения образцового иизмеряемого временных интерваловосуществляется в течение несколькихпериодов их повторения,Цикл измерения начинается с запол. цения вспомогательного счетчика 10. Так как частота генератора 9 счетных импульсов отличается от частоты повторения образцовых временных интервалов ца 0-входе первого ВКБ-триг. гера 7 ца небольшую величину, то заполнение начинается, когда передний Фронт импульса...

Номер патента: 1234979

Опубликовано: 30.05.1986

Авторы: Брайнина, Зайцев, Иванов

МПК: H04B 3/48

Метки: времени, группового, запаздывания, канале, связи

...задержанный сигнал поступает на приемник18 ,Фиг. 2 к) . В его составе имеется 10узкополосный фильтр, настроенный наконтрольную частоту, благодаря которому ослабляются импульсные и флуктуационные помехи, накладывающиеся насигнал. В приемнике 18 происходит 5задержка сигнала на время С Свыхода приемника 18 сигнал поступает на пороговый блок 11, в которомпроисходит преобразование гармонического сигнала в последрвательностьимпульсов превышения порога фиг,2 л)Величина порога устанавливается исходя из минимальной амплитуды отраженного сигнала, который должен бытьеще обнаруяен. С выхода порогового 25блока 11 импульсы превышения порогаподаются на вход ликии задержки 12,в которой осуществляется накоплениесигнала за вРемЯ анализа Слэ Фиг.2 м) .В...

Номер патента: 1234980

Опубликовано: 30.05.1986

Авторы: Пономарев, Толкачева

МПК: H04B 3/54

Метки: информации, передачи, сетям, электрическим

...всех блоков интегрированияпоступают на входы порогового блока 11.При появлении сигнала на входе З 5 приемного устройства через каждый период сети на входе пороговогоблока 11 появляется импульс, амплитуда которого равна значению сигнала, накопленного в том блоке 8 интегрирования, с выхода которого в данный момент поступает сигнал. В течением периодов сети амплитуды импульсов на входе порогового блока 11 будут последовательно нарастать, 45 увеличиваясь с каждым шагом, Через время, равное и периодам сети, амплитуды импульсов на входе порогового блока 11 станут равными вплоть до момента исчезновения сигнала на входе приемного устройства, а затеи будут последовательно уменьшаться до нуля в течение ь периодов сети,Сигналы с выходов...

Номер патента: 1234981

Опубликовано: 30.05.1986

Авторы: Богачев, Бронов, Гуревич, Морозова

МПК: H04B 7/00

Метки: адаптивное, пространственно-временной, сигналов, фазоманипулированных

...то система начиняет движение в сторону одного единственного оптимума на квадратичной поверхности,В результате веса становятся болееблизкими к оптимальным, что приводитк увеличению отрезка времени совпа-,дения принимаемых и передаваемыхинформационных символов, а это увеличивает точность вычисления градиента СКО и система продолжает движениек оптимальным весам.Для формирования опорного сигналас. целью управления весовыми коэффициентами необходимо обеспечить коррелироваиность сигналов манипуляциипринимаемого н опорного сигналов.Это достигается следующим образом.С выхода интегратора 22 сигнал поступает на регенератор 24 и решающееустройство 23, синхронизируемые посигналу Б управляемого генератора15, Решающий блок 23 принимает решение о...

Номер патента: 1234985

Опубликовано: 30.05.1986

Авторы: Дулов, Смирнов

МПК: H04B 3/46, H04L 11/08

Метки: испытательного, псевдослучайного, сбоев, сигнала

...очередного такта сдвига информации вычислительный блок 22 запоминает информацию на выходах предпоследней ступени первого счетчика 15. После завершения сдвига информации вычислительный блок 22 снимает с адресной шины комбинацию, соответствующую сдвигу информации. При этом информация в счетчиках 15, 16 и 18 после полного цикла сдвига.возвращается в соответствующие каскады счета, а устройство снова переходит в режим счета импульсов сбоев и меток времени.Следовательно в памяти вычислительного блока 22 имеется информация о количестве импульсов сбоев, зарегистрированных первым и вторым счетчиками 15 и 16, и меток времени, зарегистрированных в счетчике 18 от генератора 17, Сумма показаний первого и второго счетчиков 15 и 16 дает общее...

Номер патента: 1190935

Опубликовано: 07.06.1986

Авторы: Ваккер, Паршин, Сосулин

МПК: H04B 1/10

Метки: подавления, помех, радиоимпульсных

...помехи, то напряжение ошибки на выходе первого перемножителя 13 отрицательное, чтоуменьшает значение напряжения на выходе фильтра 14, В простейшем случаефильтр 14 может быть выполнен в виде интегратора. Коэффициент подачиК интегратора определяет быстродействие цепи подстройки амплитуды,с ростом К быстродействие подстройки и коэффициент подавление помехи увеличиваются, Одновременноувеличивается подавление полезногосигнала,.поэтому максимальная скорость адаптивной подстройки должнабыть не более скорости измеренияамплитуды помехи, Если амплитудакомпенсирующего напряжения меньше,чем помеха, то знак напряжения ошибки положительный, что вызывает увеличение напряжения на выходе фильтра14, и, следовательно, амплитуды компенсирующего...

Номер патента: 1238246

Опубликовано: 15.06.1986

Авторы: Большаков, Дорошенко, Спирова

МПК: H04B 1/10

Метки: выбросов, средней, стабилизации, частоты, шумовых

...3В стационарном режиме. регулирования цри стационарномвходном шуме среднее число сдвиговвправо равно среднему числу сдвиговвлево. Содержимое РРС 5 представляетединицу, которая перемещается из разряда в разряд по сигналам сдвига"вправо" и "влево". При перемещении ее из первого разряда в последний код принимает значения 1,2,4,8,16 И. Таким образом код РРС5 принимает значения в соответствиис формулойС=2 , где 1 с=1,2,31.Число 2 является основанием показательного закона и путем подстановки 2=екод С может быть выражено,зэкспоненциальным законом. При (линейном) преобразователе 4 регулиру"ющее напряжение изменяется по экспоненциальному (показательному)закону. При нормальной работе устройства единица в РРС 5 перемещается по разрядам РРС 5, но...

Номер патента: 1238247

Опубликовано: 15.06.1986

Авторы: Кушнир, Финагентов

МПК: H04B 3/04

Метки: адаптивный, искажений, корректор, межсимвольных, сигнала

...с выхода блока 7 вычитания поступают на вход умножителя 8, где осуществляется его домножение на коэффициент адаптации М.Величина этого коэффициента изме 1 няется в процессе работы АКМСИ сигнала следующим образом. В начале -го этапа коррекции в ререгистр 11 сдвига записывается величина ошибки, после чего производится регулировка весовых коэффициентов в отводах аналоговоймногоотводной линии 2 задержки. В начале (1+1)-го этапа коррекции сигнал ошибки(3 ) переписывается из первого регистра 11 сдвига во второй регистр 12 сдвига, а в первый регистр 11 сдвига записывается вновь полученная величина ошибки (погрешности), после. чего про. изводится их сравнение в блоке 131238247 Формула изобретения Составитель Ш.ЭвьянРедактор Ю.Петрушко Техред...

Номер патента: 1238248

Опубликовано: 15.06.1986

Авторы: Нижник, Розанов

МПК: H04B 3/46

Метки: регенераторов, связи, систем, телеконтроля

...телеконтроля,.а . затем на приемник 1 контрольных частот оконечной станции, который градуируется таким образом, чтобы регистрировать величину коэффициента ошибок. Те же ошибки с обнаружителя7 нарушений биполярности поступают надополнительный счетчик 9,ошибок и науправляющий вход дополнительного электронного ключа 1. Емкостьи интервал времени междуобнулениями дополнительного счетчика 9 ошибок выбранытаким образом, что при коэффициентд ошибок лучше чем 106 он не переполняется и на его выходе присутствует низкий логический уровень напряжения, который поступает на вход элемента ИЛИ 5 и на управляющий вход коммутатора. 4. При этом на выход коммутатора 4 подключен его первый информационный вход и сигнал с выхода контролируемого регенератора 2,...

Номер патента: 1238249

Опубликовано: 15.06.1986

Автор: Гаранин

МПК: H04B 3/46

Метки: аналоговых, преобразования, сигналов

...янной времени "и 7 (= КС) со 5ответствующего источника 4, 5 аналоговых сигналов (резистивно-емкостно- го датчика) . Сопоставление этих им-.пульсов по длительности проводится,элементом ИСКЛОЧАЮЩЕЕ ИЛИ 11, на вы-.ходе которого формируется импульс. Б, (г) (фиг.2 ц), пропорциональныйразности сигналов основного источника 4 аналоговых сигналов информации о процессе Ч ( 1.) = Х (С)+Й): ил=1 дополнительного источника 5 аналого- вых сигналов информации о внешнем .воздействии (ВВ)(С) или сумме ВВ15(О, т.е. импульс, пропорциональный (с пренебрежимо малой по грешнсотью) контролируемому процессу (параметру): ) 1 ) 7(ц 4 ц) или х(г) = У(С) - . (г). Таким обра. зом, если в качестве дополнительного источника,5 используется датчик, воспринимающий...

Номер патента: 1238250

Опубликовано: 15.06.1986

Автор: Голуб

МПК: H04B 15/04

Метки: вызова, передачи, приема, сигналов

...и демодулирует сигналы радиопередатчика 2. Данные сигналы поступают на блок 4 приема сигналоввызова, в котором пиковый детектор 405 выполнен на первом диоде 10 и первом конденсаторе 12 (фиг.2), детектор 6 - на первом резисторе 15 и втором конденсаторе 13, детектор 7 - на.16 и 17, а делитель 8 напряжения выполнен на четвертом резисторе 18.Детектор 6 выделяет средний уро- .вень сигнала и дает на выходе почтипостоянное напряжение, относительно. ет напряжение, равное по амплитудесигналу, а детектор 7 выделяет среднюю составляющую полуволны напряжения:поступившего сигнала.Напряжение, формируемое пиковымдетектором 5, уменьшается делителем Сравнивая указанные отношения можно определить порог срабатывания компаратора 9, на котором...

Номер патента: 1238251

Опубликовано: 15.06.1986

Авторы: Боград, Клейбанов

МПК: H04B 17/00

Метки: слежения, фазы, флуктуациями

...отклонения периода фазы. Сформированным таким образом сигнал поступает на И элементы постоянной памяти 13 -13 м, на выходе которых формируются коэффициенты умножения для М вторых умножителей 5-5М Сигнал с центрального из И элементов постоянной памяти 12 поступает на пер вые входы Ичетвертых сумматоров 9,-9. Эти сумматоры совместно с сумматорами 10 И цепей, с элементами 11 задержки И цепей и элементами постоянной памяти 12 И цепей представляют собой схему генерирования базисных функций детерминированного колебания фазыДалее сигналы поступают на И первые корреляторы 2 -2, где вычисляются корреляционные функции между сигналом ошибки с элемента 14 вычитания и сигналами .базисных функций с выходов элементов 12 постоянной памяти И...

Номер патента: 1239869

Опубликовано: 23.06.1986

Авторы: Лейкин, Маловичко, Улановская

МПК: H04B 1/26

Метки: балансный, частоты

...полосковыетройники 4 и 5 поступает к смесительным диодам 15-18.Колебание гетеродина через полос.ковый проводник 10 подводится к первому и второму отрезкам 7 и 8 щелевой линии которые совместно с первым 4 и вторым 5 полосковыми тройниками образуют соответственно первыйи второй двойные Т -образные мосты,и через первый 4 и второй 5 полосковые тройники поступает к смесительным диодам 15"18. Сигнал промежуточной частоты выделяется во входномплече третьего полоскового тройни"ка 6,В режиме преобразования вверхвходной сигнал поступает на входныеплечи третьего полоскового тройника6, колебание гетеродина подаетсяаналогично, как в режиме преобразова 15 20 25 ЗО 35 40 45 50 55 ния вниз, а сигнал промежуточной час. тоты снимается с...

Номер патента: 1239870

Опубликовано: 23.06.1986

Авторы: Дергачев, Поздеев

МПК: H04B 1/26

Метки: балансный, двойной, смеситель

...является сигнальным входом, конец второго отрезка 7 микрополосковойлинии является гетеродинным входом,а выходом сигнала промежуточной час 35тоты является общая точка соединенияпервой и второй диодных сборок 8 и 9,конструктивно выполненная в виде контактной площадки 10,Вариант конструкции балансного. смесителя СВЧ (фиг.2) имеет отверстие11 в .диэлектрической подложке 1, вкотором устанавливается дополнитель, ная диэлектрическая подложка 12(фиг,З) с размещенными на ее сторонахсоответственно первой и второй диодными сборками 8 и 9Двойной балансный смеситель СВЧработает следующим образом.50 70 2отрезок щелевой линии,2 и затем через отрезок планарной двухпроводной линии 3 прикладывается к другим концам вторых диагоналей первой и...

Номер патента: 1239871

Опубликовано: 23.06.1986

Авторы: Гуров, Новоселов, Плющев, Фомин, Чекулаева, Чемоданова

МПК: H04B 3/46

Метки: импульсной, модуляцией, сигналов

...с того канала, в уровень которого попала текущая точка контролируемого сигнала. Сигнал в цифровом коде с учетом знака с выхода дифференциатора 20 поступает на соответствующие входы блока 16 логического сложения.Таким образом, операция дифференцирования выполняется путем нахождения разности между преобразованными сигналами плотности вероятности двух соседних уровней сигнала. Полученный разностный сигнал с учетом разницы между двумя уровнями будет преобразованным разностным сигналом, соответствующим прогноэированному значению сигнала.Сигнал с другого выхода формирователя 18 плотности вероятности преобразователя 1 1 поступает в счетчик 13 аномальных помех, выполненный в виде блока сумматоров. Таким образом фор 1239871мируется сигнал...
