H04B — Передача сигналов

Номер патента: 590854

Опубликовано: 30.01.1978

Авторы: Аметов, Васильев, Рогалев

МПК: H04B 7/00

Метки: выделения, когерентных, сигналов

...4, выход которого через частотный дискриминатор 8 подключен к входу фильтра 5 нижних частот, первые входы всех выходных смесителей 3 соединены между собой.Устройство работает следующим образом.Сигнал и шум подаются на преобразователь 1 частоты. Далее сигнал поступает на У следящих фильтров 6, каждый из которых выделяет сигнал от своего излучателя, причем на выходе слежения за задержкой следящего фильтра 6 выделяется видеопоследовательность, сигнал с выхода следящего фильтра 6 поступает на соответствующий выходной смеситель 3, где производится обратное преобразование, а видеопоследовательность через сумматор 7 лоступает на вход фазового детектора 4, где происходит восстановление гармонической составляющей сигнала промежуточной...

Номер патента: 592016

Опубликовано: 05.02.1978

Автор: Тамм

МПК: H04B 3/04

Метки: амплитудный, видеосигнала, дискриминатор, многопозиционного, цифрового

...)( -1 Фильтров б верхних частот и,й -2 дополнительных двухполупериодных выпрямителей 7, Выход стробирующего бло. ка 2 подключен ко входу дешифратора 3 первого информационного разряда че рез расширитель 5 импульсов, а выход основного двухполупериодного выпрямителя 4 через, соответствующий ФильтрГверхних частот подключен ко входу дешифратора 3 второго инФормационного 11 разряда, ко входу дешифратора 3 каждого последующего информационного разряда подключен выход Фильтра б верхних частот. предшествующего разряда через последовательно соединенные допол- )0 нительный двухполупериодный выпрямитель 7 и фильтр б верхних частот соот- ветствующего информационного. разряда.Дешифратор 3. каждого информационного разряда выполнен .в: виде...

Номер патента: 593318

Опубликовано: 15.02.1978

Автор: Горбачев

МПК: H04B 1/10

Метки: модуляционный, радиометр

...приема ХЬГ, где Х 1 - полоса пропускания приемника. Скорость перестройки частоты гетеродина 4 определяется крутизной импульса пилообразного напряжения, вырабатываемого гснсратором 11, и выбрана такой, что длительность пребывания в полосе приема узкополосных активных помех прибли;кается к длительности активных помех импульсного характера. Перестройка частоты гетеродина 4 в диапазоне частот Л, где возможны активные помехи, приводит к тому, что в сигнале на выходе усилителя 5 промежуточной частоты, откуда сигнал поступает с выхода смесителя 3, импульсные помехи присутствуют без изменений, а результат действия непрерывных узкополосных помех проявляется в виде импульсных возмущений.С выхода усилителя 5 промежуточной частоты сигнал поступает...

Номер патента: 594588

Опубликовано: 25.02.1978

Авторы: Зелихман, Фрадков

МПК: H04B 1/58

Метки: двухпроводного, дифференциальное, согласования, трактов, четырехпроводного

...4 подключен к входам первого и второго нагрузочных блоков 8 и 9, выход первого нагрузочцого блока 8 соединен с входом первого блока 5 и вторым входом дцфференциезльного трансформатора 2, выход второо нагрузочного блока 9 подключен к входу второго блока 7 и к выходу балансного контура 1, при этом выходы первого и второго блоков 5 и 7 соединены с соответствуюцгими входами блока 1 О сравнения, выход которого соединен с входом блока 6.Устройство работает следующим образом.Сигнал с генератора 4 через нагрузочные блоки 8 ц 9, образуюшце два смежных плеча моста, посту пает на вход 3 двухпроводной лицин ц, одновременно, ца балансный контур 1, образующие два других плеча моста. При балансе дифференциальной системы, т, е. при равенстве...

Номер патента: 594589

Опубликовано: 25.02.1978

Авторы: Гольдин, Иоффе, Кошелев, Пелевин, Сульг

МПК: H04B 3/46

Метки: затухания, каналах, остаточного, связи

...затухания между пороговыми блоками 7 и 8 и блоками 10 и 11 сигнализации соответственно, причем вторые входы блоков 13 и 14 задержки соединены с выходом блока 2 и с входом блока 15 автосброса, выход которого соединен с вторыми входами всех пороговых блоков 7 - 9. На чертеже изображен контролируемый канал 16.Устройство работает следующим образом.От генератора 1 в контролируемый канал 16 непрерывно вводится контрольный сигнал низкого калиброванного уровня. На приемной стороне контрольный сигнал выделяется с помошью узкополосного избирательшго усилителя 3 н поступает на детекторы 4 и д цепей контроля завышения и занижения остаточного затухания и на детектор 6 цепи контроля целостности канала. Г 1 рп уменьшении уровня вешательного...

Номер патента: 594590

Опубликовано: 25.02.1978

Авторы: Григорин-Рябов, Ежов

МПК: H04B 5/02

Метки: информации, передачи

...входами многоканального коррелятора 7, и линию связи 8, причем приемная антенна 1 соединена с входом многоканального коррелятора 7, п пороговых элементов 9 и и - 1 дополнительных генераторов 10 низкой частоты, ири этом выходы многоканального коррелятора 7 через пороговые элементы 9 соединены с входами соответствующих генераторов 4 и 10 низкой частоты, выходы которых соединены с линией связи,Устройство работает следующим образом.Генератор 5 высоких частот с помощью пе. редающей антенны 2 излучает сигнал запроса в сторону блока 3 ответа, который выбирает ин. формационные частоты и иереизлучает ответ, Д. Мельниче Редактор Л. Гребенникова Зак аз 873/53 о комитета Совета Министр Обретений и открытий.Зб, Рауигокая иаб., д. 4 , г. Ужгород, ул....

Номер патента: 595686

Опубликовано: 28.02.1978

Авторы: Журавлев, Романов

МПК: G01S 7/527, H04B 15/00

Метки: автокомпенсатор, двухканальный

...прц этом к вторым входам балансных модуляторов подключены выходы гецератора ортогональных напряжений, а второй вход второго сумматора соединен с выходом первого балансцого модулятора, прц,ОД О) МИ)032 СЛ 5; 35 КБ 2.) Ыт)".):1 э 1 . 3 П) ЫэЛ 5 ЮЩИК Иап)51 ЖЕИИИ ИО,КЛЮ 1 ЕН 1 ОрЫ)13 .ОДЯМ ИС)БО 0 ) И "1 С 113(.)1 ОГО д 7 Е)ЕЪ;0 ти ГЕЛСИ, 2 СИ 1) СИЬИ ВЫ:сОД -Ь, .310)ЬМ В 0.2.31 З:).рого 3 и третьего 4 перс)33 откиегс;, и)3;чем13 ылодьс Г)е 1 ьс 0 4 ч четве)10"0 э;1(.")еОйитслей сос;и)сны с з;одами сумма О)". о,фО)МИ)032 ГСГ 1 Ь Ь БЯД;) с 1 Г 3)ИЬ.,. 3 ИРЫЬ,),10 Ц;.,ныи)Я)кепи Й СОДс)жи Г;Бс к 3 сД);тичи,е -ТЕКГО)2 В П 10 В.ОДЫ КОТО)Ыл СОЕ "(ИПСИЫ Е )КОДЫп фс 130.)ОГО СТЕ.ТО) с 1Ы БЫ.",ОДЬВкодами первого олока ) Бытапи)1, зы),одКОТОРОГО...

Номер патента: 595866

Опубликовано: 28.02.1978

Авторы: Афанасьев, Григорьев, Курицын, Перфильев

МПК: H04B 3/06

Метки: адаптивный, корректор, модуляцией, сигналов, фазовой

...5 Т 1 Срс;5 ОЛОК 1 13 Н )4 З 2 дСр;1 КИ С Зс 3- .ЕДЛСНТТРТ ПЯ ВРЕМЯ )ДИОГО ЯКТОБОГО 3.ТСР 52 ЛЯ В 1 ДЖДО.1 с)ЛС.Сн ГС.12 15 ЬОДД( ОЛ 01(с 13 задержки;р; сутствуОт сигяль иостоя 3- НОГО ОКЯ С с 3.1:Лн 3, ОЙ, ПРО:ОРИИ)цс,ЬНОЙ БСЛИ 1;ЦС )ЛОДЛ 51 с.П,НТУЛЫ 0 ГСЧЕТО 5, Я НЯ 5 ЫОТск ОЛОК 3 11;5 сД(3)А:Кн РИС 1 СТ 5 ОТпрямо) 0,и,ны.ч 2 стоОЙ слс;Оздиия, ря 1)ПОЙ 2030 с неснс- ГО КОЛСОЯНИЯ СИГПЯЛс 3 СКВс.1 НОСТЬ 10, 3)дНОЙ 2, 1 (. (сязсзми рс)35 ты и ф 2321 сиГнсля в со отвстству Ощис (5 Гсчстныс моменты Б;)смени. С и Г н д л ы с Б ь. Оде 13 0 л 0 е я 13 2 3 с) )3 кс р с 3 Язо(Траатели 22 ц 23 открывак)т и закрыВают ключи, которые выполняют функции перехнодкисг 1 сЙ 19 -2. 112 1 ходы псрсножителсй 1921 и рс.з ат.с-оатопы 31 и 12 гота- ются...

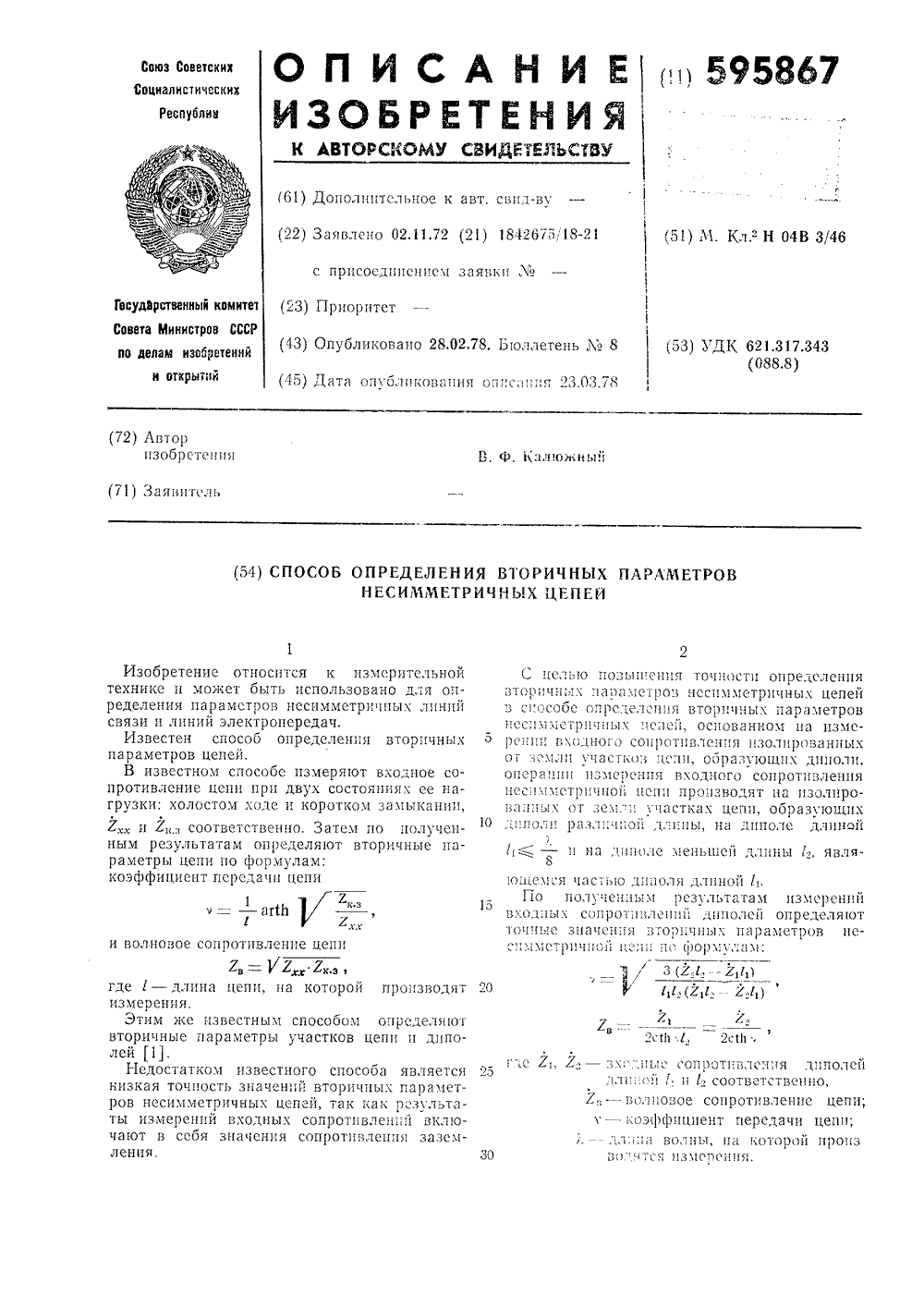

Номер патента: 595867

Опубликовано: 28.02.1978

Автор: Калюжный

МПК: H04B 3/46

Метки: вторичных, несимметричных, параметров, цепей

...10 дипол 51 длино ПО получснпы 1 1)сзульт вход;)ых согротпвлспи дип Очиь)с задачеНя вторичных с.:;1 мст 1)и 11 Ой) пс)111 по ф 01) м я3(2,г,2И 1),ртам измсрешшлей определяютпараметров нс 1 )1А)Ф2.,г) ) 1- агт 111 лнов сопротивлеше цепиизвестным спосооом определяют параметры участков цепи и дипо 2 С 2 с 111,с 7 Л опрот)галсгпя диполсй и ( соответственно,ое сопротивление цепи; циент передачи цепи; лны, иа Оторой произ 3 л)С,) С 11115" 111,11)И 1волновкоэффь:)а в(Г).,1 ком известного способа явл ость значешш вторичных пар етричных цепей, так как роз ний входных сопротивлешгй бя значения сопротивления з ется 2 д амег льта азс 0 ния. где 1 - длизмерения.Этим жевторичныелей 1,Недостатиэкая точров неси)ъты измеречают в сс деления х цепей а...

Номер патента: 595868

Опубликовано: 28.02.1978

Автор: Бронников

МПК: H04B 7/165

Метки: двухчастотная, связи, фазовая

...ВДСОИССЫГКц;) )- разуОиПс колебание стуцсцчатой фомы. Длтсгииось видеопосы,ОЕ (стуис:1 се) ря:)ия цх периоду следования Т, выбцрае)мого ь с- ответствци с тсоремои 1,отссьиихога.Пги- ТУДЯ И ПОЛРПОСтЬ ВИДСОПОСЫЛОК СОВЦЯД.;т С абсолютиои всличицси ц ис)лярносьО 3 ыб)- рочцых значений вхо,ного сигнала. Вьхог.)е колебание преобразо; атсл 1 )хогОгс) с сияла преобразуется в форирователе 6 и.пуль- СОВ И Гр 51;с)уОЛЬИЫС И.ПуЛЬСЫ ПОЛОжн 1 СЛ;- Ной или от;)и 1.ятельной полярности в зависимости от полярности преобразуемого солебяцця. Выходное колеоацис формирователя 6 имгульсов управляет соммутаторо 7, обесПесщ)аОпИМ ПЕРЕДаЧУ В фаЗОВЫй МОДУЛЯТОР 5 цсс .цего гармонического колебания двух- частотного генератора 8 с частотой .шбо 1, либо ). в...

Номер патента: 598255

Опубликовано: 15.03.1978

Авторы: Игнатьев, Мироновский, Слаев, Цивирко

МПК: H04B 1/10

Метки: избыточностью, селекции, сигналов

...к 1), совпавыходных линий задержки и к входам дающий с сигналом уЬ) с точностьювторого блока 7 аттенюаторсв 4 а выдс сдвига вс времени,ала ,Чходы первого блока 2 вентилей через З 0 Когда один из участков сигнала у, )второй блок 4 вентилей подключены к поражен помехой, тс сигнал а отлисоответствующим входам первого блока чается ст нуля и замыкает контакты5 аттенюаторон и блока 11 управляемых дополнительного вентиля 12, в резульпереключателей, к сигнальным входам тате чего тактовые импульсы начинаютэтого блока подключен выход первого поступать на вход сдвига кольцевоголинейного сумматора б, а генератор 13 счетчика 14, что приводит к псследотактовых импульсов подключен к сигналь- нательному продвижению пс его разряы. Всле стному входу...

Номер патента: 598256

Опубликовано: 15.03.1978

Авторы: Алмазов-Долженко, Швецов

МПК: H04B 17/00

Метки: импульсных, сигналов, шумовых

...И 1 у=ма 1, вход видеоусипитепя 16 соединен свыходом детектора 7, а выход Ключевогодемодулятора 15 подключен к. Входу у.-и;1 игели 8 частоты модупяп,ии.УстрОЙство работает спеду 1 ошим обре=Маломощный шумовой си 1 яап от генератора 1 шума поступает на .первый входнизкочастотного модупятаоа 2 где попа:г,. -гается низкОчастотной МО" пяциц. бп 11 з.:,О 11ПО фсрМЕ К МЕаядру даПЕЕ 11 рЕОбваЗТЕТ.смесителе 4. В промежуточну 1 о частотупопадает в усипитепь проме;кточ 11;л. -.,;.гты 6 и детектируется детектооом 7Благодаря действию 11 п 1 оче"=." . -,тора 15, работаюшего сиях.,г,тором шума, поспедовате 11 ь 1.ос.,.:;, ;:,:"г;,:.МЕННЫХ ИМПУПЬСОВ ЯЯ ВЬ 1 ХОДЕ .;Е;ЕЕ",О .;.; lвосстанавливается в сплошной и;.л:.т.,: ький к прямоугольному, и яа...

Номер патента: 599361

Опубликовано: 25.03.1978

Авторы: Карлов, Ходаковский

МПК: H04B 1/10

Метки: приема, сигналов, частотно-модулированных

...управляемого генератора 6 и вторым входом сумматора 3 включен усилитель 10, между входом регулировки которого и выходом частотного дискриминатора,5 вклю чен анализатор 11 отношения сигнаМшумФУстройство работает следуюшим образом,Устройство обеспечивает снижение порогового уровня за счет регенерации несушей в спектре принимаемого ЧМ-сигнала. Явление порога проявляется в том, что при умень- "16 шенин отношения сигнал/шум на входеР /РО ИЗХ устройства ниже определенного уровня происходит резкое ухудшение отношения сигнал/ шум на выходе) /Р,вустройства. При меньших значениях индекса ( и я ) явлениеЯ порога наблюдается при меньших отношениях снгналУшум на входе устройства.При приближении отношения сигнал/шум к пороговому уровню напряжением с...

Номер патента: 599362

Опубликовано: 25.03.1978

Автор: Вялых

МПК: H04B 1/10

Метки: подавления, помех

...детектора помех 6 - с входом формирователя запирающих импульсов через дополнительно введенный усилитель 11 с регулируемым порогом, управляющий вход которого связан с выходом накопителя 10,Устройство работает следующим образом.Поступающая на входе линейного широкополосного тракта 1 смесь сигнала и импульсной помехи обрабатывается в двух параллельно работающих каналах: в канале выделения сигнала, состоящем из блоков 2, 3 и 4, и в канале выделения импульсной помехи, состоящем из блоков 5 - 10.Когда уровень импульсных помех превышает уровень сигнала и соседних, сосредоточенных по спектру, узкополосных помех, широкополосный усилитель 5 открывается, детектор помех 6 выделяет огибающую импульсной помехи, формирователь запирающих импульсов...

Номер патента: 599363

Опубликовано: 25.03.1978

Автор: Журавин

МПК: H04B 3/04

Метки: автоматический, адаптивный, канала, корректор, связи, фазовый

...узлов 3, подключенных своими выходами к соответствующим входам переключателей 6. Выходы переключателей 6 попарно подсоединены к соответствующим входам вторйх переключателей 7. Управляющиевыходы переключателей 6, кроме того, подключены к входам вторых решающих узлов4, выходы которых подключены к соответст 10вующим входам вторых переключателей 7,выходы которых, в свою очередь, подключенык соответствующим входам третьего переключателя 8 и третьего решающего узла5. 15Автоматический адаптивный фазовый корректор канала связи работает следующимобразом.Иэ канала связи на вход устройства поступает многоуровневый фаэомодулированный 20сигнал. В зависимости от величины фазовыхискажений, вносимых каналом связи, изменяется глубина наразитной...

Номер патента: 599364

Опубликовано: 25.03.1978

Авторы: Жигора, Рышков

МПК: H04B 3/46

Метки: дискретных, каналов

...входам дополнительных спусковой схемы 13 и схемы совпадения 12 подключены соответственно выход интегратора 10 и выход элемента ИЛИ 6. В устройство введен дополнительный элсмент ИЛИ 15, при этом выход элсмецта ИЛИ 6 подключен к первому входу дополнительного элемента ИЛИ 15, ко второму входу которого подключен выход дополнительной спусковой схемы 13, а выход дополнительного элемента ИЛИ 15 подключен к другому входу решающего узла 11. Корреляционный приемник 1 содержит схемы умножения 16, интеграторы 1 и схему сравнения 8.Устройство работает следующим образом.На вход 19 устройства поступают полезный сигнал и помеха. В схемах умножения 16 происходит умцожецис поступаюгцего зашумленного сигнала ца эталонные единичный и цулевой сигналы....

Номер патента: 599365

Опубликовано: 25.03.1978

Авторы: Некрасов, Сизов, Черняев

МПК: H04B 15/00

Метки: аппаратуры, включения, линиях, регистрирующей, связи

...с выходом схемы Исключительное ИЛИ",На чертеже представлена структурнаяэлектрическая схема устройства автоматического включения регистрирующей аппаратуры в линиях связи с ЧМ,Устройство содержит блок 1 вьщеленияи преобразования сигнала, подключенный квходам тт2 частотных селекторов 2, выходы которых подключены к соответствующим входам схемы 3 Исключительное ИЛИ,имеющей один выход, предназначенный дляуправления включением регистрирующейаппаратуры. В устройство введен элементпамяти 4, вход которого соединен с выхсдом схемы 3 "Исключительное ИЛИ, Блок1 связан с частотными селекторами 2 черезразветвитель 5,Устройство работает следующим образом,При приеме сигнала корреспондента сигнал появляется на входе одного частотногоселектора 2, с...

Номер патента: 601830

Опубликовано: 05.04.1978

Авторы: Красуцкий, Лобанов, Пуденков, Серый, Шашин, Шутов

МПК: H04B 7/08

Метки: когорентным, приема, разнесенного, сигналов, сложением

...детектор 9, а к выходам регулируемых усилителей 8 всех ветвей разнесения подключен выходной сумматор 10.Устройство работает следующим образом.Радиосигнал с промежуточной частотой поступает с приемника на нормирующий усилитель 1, который включает в себя амплитудный детектор, соединенный с выходом нормирующего усилителя 1 и его репулирующим входом, Напряжение с нормирующего усилителя, оста ющееся неизменным при любом соотношении сигнала и помехи в данной ветви и являющееся их суммойподается на входы смесителей 2 и 4. В цепь выхода смесителя 2 включен узкополосный фильтр 8 с полосой пропускания 15 в 50 - 100 раз меньшей ширины спектра оорабатываемых сигналов.Общие для всех ветвей сумматор 5, паласовой фильтр б и...

Номер патента: 601831

Опубликовано: 05.04.1978

Авторы: Завалий, Лямин

МПК: H04B 15/00

Метки: сглаживающее

...после вкдккчения устройст 1 во мажет работать в двух режимах, в зязисимости от соотношения помехи в:полезнойсоста 1 вляющей 1 з входном сигнале. Если Ямплиту 1 да помехи чала, то предложгцчое устройство сначала ра 1 ботает аналогично известному устровству с постоянным перисдом диСиретиза 1 ции Т. Если же помеха достаточновелика и входной сигнал успевает за время Тиз 1 менить знак хотя бы д 1 ва раза, то режущим раооты отличается от устацовившег:ся лишь тгм, что сигнал о знаке производной с блока определения знака производной 8 не пропускается на элемент совладения 7 элементом ант.1 сс:21 адгц:1 я 10, котс 1 рый вне зази-цмости от этого сигнала выдает;12 схему сэвпадений 7 цостэяцный сикгцал, разрешающий прохсждецие импульсов с...

Номер патента: 603127

Опубликовано: 15.04.1978

Авторы: Андреев, Бычихин, Шишов

МПК: H04B 1/10

Метки: выбросов, пороговым, средней, стабилизации, уровнем, частоты, шумовых

...счетчика 3 в момент, когда превышен уровень порога дополнительного порогового элемента 5. Это бланкирование осуществляется путем подачи импульсов бланка с формирователя 8 на соответствующие входы схемзапрета 9 и 10.Линия задержкинеобходима для совмещения во времени момента появления мешающего сигнала и импульса бланка на входах схемы запрета 9, подключенной к входу суммирования реверсивного счетчика 3, Это обусловлено тем, что выработка импульса бланка навыходе формирователя 8 происходит с задержкой на некоторое время 1 относительно истинного положения мешаюцего сигнала, эта задержка ничтожно мала по сравнению с длительностью интервала оценивания и не оказывает влияния на функционирование устройства.При отсутствии на выходе...

Номер патента: 603128

Опубликовано: 15.04.1978

Авторы: Заславский, Ходатай

МПК: H04B 1/64

Метки: компандер, управляемый

...4 лля выделения управляющего сигнала, вход которого соединен с первым входом экспацлера 5 через фильтр 6 лля выделения вещательного сигнала, на передающей стороне к сигнальному входу компрессора 1 подключен вход детектора 7, выход которого подключен к второму входу компрессора 1, и через модулятор 8, управляемый 20генератором 9 тональной частоты, - к соответствующему входу суммирующего узла 3, цри этом на приемной стороне выход фильтра 4 для вылеления управляющего сигнал д через усилитель 10 и детектор 11 подключен к второ- Ж му входу экспандера, на передающей стороне. Составитель Г. СероваТскред О. Луговаи Корректор Н. Тиица Тираж 805 Подписное Редактор Т. Янова :оказ877 И 1/НИИПИ Государственного комигсга Совета Министров СССР по делам...

Номер патента: 603129

Опубликовано: 15.04.1978

Авторы: Камлет, Никифоров, Циклис, Шпигель, Щавинская

МПК: H04B 3/46

Метки: каналах, перегрузки, порога, связи

...измеряемой системы сигнал через блок 5 регулировки поступает на вход первого детектора 6, Благодаря переключателю 11 на вход блока 12 сигнал не поступает, а на вход блока 14 вычитания поступает сигнал, продетектированный только первым детектором 6. С выхода блока вычитания постоянная составляющая указанного сигнала, отфильтрованная фильтром 8, поступает на указатель 7.После этого оператор переводит двухступенчатый аттенюатор 9 во второе положение, при этом на вход усилителФ-ограничителя 10 поступает синусоидальный сигнал, уровень которого должен превышать порог перегрузки измеряемой системы на 5 - 6 дБ.Так как этот уровень превышает порог ограничения усилителя-ограничителя 10, то на его 25 выходе появляется синусоидальный сигнал с...

Номер патента: 603130

Опубликовано: 15.04.1978

Автор: Заславский

МПК: H04B 3/48

Метки: аиплитудных, искажений, компандера, управляемого

...оставитель Г. Сероваед О. Луговая Корректор ж 805 Полписно еТи Редактор Т. ЯновЗаказ 18755.,оае а и огкр кдн пд ол, ул. ЦНИИП ноги и 1 ст а оретений МиннстроВ Свитийл. 1,51 роектнди, 4 остгс.ного делди изо осква ЖПатенг,И Госудаио113035,Филиал ППП о, Ра г. Уткгс Установка содержит источник 1 тонального сигнала, источник 2 испытательного амплитудно-модулированного сигнала, переключатель 3 испытательных сигналов, объект испытания (компандер 4 или тракт с компандером), содержащий компрессор 5, детектор 6 управляющего сигнала, устройство 7 формирования управляющего сигнала, суммирующий узел 8, тракт 9 передачи (в случае испытания трактов), управляемый экспандер 10, на выходе обьекта испытания включен осциллограф 11.Измерения...

Номер патента: 603131

Опубликовано: 15.04.1978

Автор: Ряузов

МПК: H04B 7/08

Метки: разнесенных, сигналов, сложения

...ветви приема с выхода узкополосного фильтра 7 поступает на вход фазовращателя 14, где в результате обработки в квадратурных каналах, после сложения на общей нагрузке 13, образуется сигнал, фаза которого равна фазе сигнала на выходе сумматора 1. Так как сигнал с выхода сумматора 1 одновременно является опорным, то выходные сигналы имеют ту же фазу опорного сигнала и поэтому когерентно складываются в сумматоре 1. Суммарный сигнал с выхода сумматора 1 поступает на частотный детектор 2, выход которого является выходом устройства, и на второй смеситель 8, где после взаимодействия с сигналом подстраиваемого генератора 11, выходом соединенного с другим входом второго смесителя 8 через линию задержки 12, поступает на частотный детектор 9,...

Номер патента: 604156

Опубликовано: 25.04.1978

Авторы: Кузьмин, Чабан

МПК: H04B 1/10

Метки: двух, разделения, сигналов

...б задержки устанавливается равным Сэ =дС -дСу . Сигналы У,и ,действующие на входах устройства, й сигнал Ц на выходе блока 4 задержки вмомент времени будут равны оУ, Щ= Х) (Ь,);16(1 (Со) = " (о дну) ф 9 (Со дСу)Сигнал же ыа выходе дополнительного блока 6 задержки можно принятьравным постоянной величине ОСо= Ао,Тогда в момент времени Со на выходеблока 5 вычитания сигнал О 5 С будетравным6 (Са) " )( (СО ДСц)9 (Ио Д у) К(Ьо ДС)9 (фо дСу) ="(Со дСу) "(Со д")На выходе блока 3 суммирования сигнал будетУ (Со) (С о дС ) к (Со дС)+ А о,Это значение сигнала появится навыходе дополнительного блока б задержки через интервал времени (э=дСх-МуВ это время на входах устройства и навыходе блока 4 задержки будут действовать сигналыЦ (Ь Сэ ) =х(оф...

Номер патента: 604157

Опубликовано: 25.04.1978

Авторы: Кузьмин, Чабан

МПК: H04B 1/10

Метки: двух, разделения, сигналов

...д налов содержит два разнесенных ника 1 и 2, к выходу одного из ков 1 подключен блок 3 задержк блока 4 и 5 вычитания и два дополнительных блока 6 и 7 задержки, причем выходы блока 3 задержки и второго при емника 2 соединены соответственно с первыми входами первого 4 и второго 5 блоков вычитания, выход первого блока 4 вычитания через первый дополнительный блок 6 задержки подключен к второму входу второго блока 5 вычитания, а выход второго блока 5 вычитания через второй дополнительный блок 7 задержки подключен к второму входу первого блока 4 вычитания, выходы первого 4 н второго 5 блоков вычитания являются выходами устройства.Устройство работает следующим обе первого блока 4 вычитанисигнал Х К), совпадающийс моментами его...

Номер патента: 604158

Опубликовано: 25.04.1978

Авторы: Буркин, Васильев, Нерода, Пичугин, Свириденко

МПК: H03M 13/51, H04B 1/10

Метки: дискретных, приемник, сигналов

...вход приемника импульсных помех, спектр которых в подавляющем большинстве случаев значительно шире полосы пропускания фильтров 1, вызывает реакцию этих фильтров,Реакция всех каналов на импульсную помеху одинакова и определяется эффективной полосой пропускания Фильтров 1 -Ьспектральной характеристикой помехи,ее интенсивностью и частотной характеристикой скстеии.При воздействии на вход приемникатолько импульсной помехи и отсутствииполезного сигнала напряженкя,на выхо"дах устройств 4 сравнения будут равны:)( К 11( фткр)-К 101(- )7,где 1 - момент воздействия импульснойпомехи (ИМП); 50К( - коэФфициент передачи ь-го инвертора, 1 в 1,2,31КЪ(С- напряжения ИМП на выходе ( -гоамплитудного детектора.Если частотные характеристики Фильтров 1...

Номер патента: 604159

Опубликовано: 25.04.1978

Авторы: Васильев, Чеусов

МПК: H04B 3/04

Метки: асинхронный, регенератор

...11 олтф а его выход соединен с огранйчителем" стабилизатором 23 и входом ключа 24.Регенератор работает следующим об разом.Принимаемый входной сигнал поступает на входной компаратор 1. Если уровень входного сигнала меньше порога О , на обоих выходах входного компаратора 1 зоны входного сигнала выходной сигнал отсутствует, т.е.ключ 24, элементы И 21 и 15, а следовательно ключ 20 и преобразователь 5 входного сигнала закрыты.Предположим, что в рассматриваемый момент уровень сигнала на выходе интегратора 2 лежит в пределах У с,+ т 0 . т.е. не достиг уровня регистрации сигнала выходным компаратором 3 в результате чего сигнал на его выходе отсутствует, т.е. закрыты элемент И 18, а следовательно и ключ 17, дополнительно блокируется элемент И...

Номер патента: 604160

Опубликовано: 25.04.1978

Автор: Савин

МПК: H04B 3/04

Метки: времени, выравнивания, дискретных, каналам, параллельным, передаче, распространения, сообщений

...слова регистра 9 с логическим значениемвыхода устройства и, одновременно,операцию поразрядного логического умножения результата сравнения с содержимым регистра 12.На вход элемента 11 подается инверсное значение сигнала с выхода эле"мента НЕТ-ЭКВИВАЛЕНТНОСТЬ 10.Счетчик 14 задает количество последовательных операций вравнения и логическогоумножения, по результатам которых выносится решение о временном рассогласовании сигнала данных первого и второго входов устройства.Допустим цикл выбран равным Ы периодам частотытогда на (К)-ом периоде частоты 1 , на втором выходедекодера счетчика 14 появится импульсс длительностью, равной периоду частоты , который поступает на нулевойвход триггера 16 управления с раздельными входами и устанавливает его...

Номер патента: 604161

Опубликовано: 25.04.1978

Авторы: Мироновский, Слаев

МПК: H04B 3/04

Метки: аналогового, передачи, сигнала

...последовательности: в течение времени от 0 до Т оба вентиля закрыты; в момент Т открывается вентиль 1 О на промежуток времени 1 ю, в момент (Т+1 в) вентиль 10 закрывается, а вентиль 11 открывается на такое же время 1,. На выходе сумматора 1 получается сигнал у, предназначенный для передачи по каналу связи о и состоящий из трех участков. Первый участок соответствует входному сиг.налу Х, второй участок - выходному напряжеш 15 20 75 30 35 40 45 50 55 ьо нию Х, апериодической цепи 6, а третий - выходному напряжению Х 2 интегрирующей цепи 8. Обшая длительность передаваемого сигнала составляет (Т+210), где 2(о характеризует введенную информационную избыточность. В канале 5 связи на сигнал накладываются импульсные помехи с длительностью, не...
