H04B — Передача сигналов

Номер патента: 147608

Опубликовано: 01.01.1962

Автор: Сидоров

МПК: H04B 7/00

Метки: вызванных, искажений, метеорной, многопутностным, предотвращения, распространением, связи, сигнала

...выбирается меньшей первой зоны Френеля. Различие амплитудно-временных характеристик метеорных эхо, которое возникает в результате допплеровских смещений составляющих сигнала турбулентными перемещениями отражающих центров, будет пропорционально угловым размерам отражающей области.Превышение угловых размеров отражающей области некоторого заданного значения фиксируется при сравнении амплитудно-временных характеристик посредством двухстороннего амплитудного дискриминатора, установленного в разпостном канале, Сигнал, полученный на выходе дискриминатора, используется для прекращения передачи информации или уменьшения скорости ее передачи до величины, при которой угловые размеры отражающей области не создают искажений информации,Описанный...

Номер патента: 148107

Опубликовано: 01.01.1962

Автор: Чернооченко

МПК: H04B 15/00

Метки: акустических, повышения, помехоустойчивости, связи, систем

...Если же отношение напряжений будет близко к отношению напряжений, возбуждаемых в звукоприемниках источником помех, то канал звукопередачи будет заперт. Таким образом осуществляется подавление помех в паузах, т. е. в моменты времени, когда полезный источник сигнала не работает.Для подавления помех при одновременном звучании источника сигнала и источника помех применяют противофазное снижение амплитуд напряжений, развиваемых звукоприемниками Эта задача решается с помощью полярного детектирования детекторами 8, 9, 10, 11 и двух вычитающих устройств 12 и 13 с общей нагрузкой 14. Каждый отдельный источник звука независимо от наличия одновременно работающих других источников будет, развивать на нагрузке 14 свою разность напряжений, тем...

Номер патента: 148123

Опубликовано: 01.01.1962

МПК: H02J 13/00, H04B 3/44

Метки: 148123

...которые размещены во взрывобезопасном корпусе,На чертеже показаны блок питания и блок исполнительного органа.Блок питания в предложенном способе состоит из трансформатора 1, четырех выпрямителей 2 и ограничительных сопротивлений 3 и 1; блок исполнительного органа - из конденсаторов-накопителей б и б, собственно исполнительного органа - поляризованного магнитного привода 7, поляризованного промежуточного реле 8 и ограничительных сопротивлений 9 и 10.Подвод энергии и управление исполнительным механизмом осуществляются по трехпроводной искробезопасной линии.Конденсаторы-накопители б и б находятся непрерывно под зарядкой. При нажатии одной из кнопок 11 или 12 промежуточное реле замыкает один из двух контактов и пропускает через катушку...

Номер патента: 149134

Опубликовано: 01.01.1962

Автор: Ширман

МПК: H04B 1/10

Метки: выделения, импульсных, сигналов

Номер патента: 149239

Опубликовано: 01.01.1962

Автор: Лидих

МПК: G10L 15/02, G10L 19/02, H04B 1/66 ...

Метки: дискретных, звуков, речи, синтеза, составляющих, формант

...звуков речи, позволяюгцая реализовать данный способ, приведена на чертеже.Напряжение с выхода генератора 1 частоты основного тона посту. пает на входы импульсных умножителей частоты 2, 3 и 4, работающих в режиме прерывистой генерации, Контуры этих умножителей автоматически настраиваются на частоты требуемых формант звуков речи, что упрощает формирование последних, На другие входы умножителей 2, 3 и 4 подают также управляющие координатные напряжения Уг с 1 Ре, сага частот первых трех формант речи.С выходов умножителей 2, 3 и 4 сигналы поступают на модуляторы 5, б и 7, на вторые входы которых также подают управляющие координатные напряжения /А УАе, 1/Аз амплитуд трех формант речи. Для смешивания формант, сформированных из дискретных...

Номер патента: 149460

Опубликовано: 01.01.1962

Автор: Ефремов

МПК: H04B 3/54

Метки: высокочастотной, приема, связи, сети, сигналов, силовыми, трансформаторами, трехфазные

...половин, включаемых встречно-последовательно, и начала обеих обмоток через конденсатор подключены к одной фазе трехфазной сети переменного тока, а концы обмоток через конденсаторы подключены к другим фазам той же сети.На чертеже изображена принципиальная схема описываемого устства.149460МДМпетчбрс 1 ая:.,аппаратура 1 через фильтр 2 присоединения подключается к двум фазам ЛЭП 3. Прием осуществляется с низковольтной сети через защитные конденсаторы 4 и линейный трансформатор 5. Вторичная обмотка этого трансформатора, имеющая два вывода, подключается,к, аппаратуре б. Первичная обмотка выполнена из двух половин с равйым числом витков. Полуобмотки соединены встречно-последовательно, то есть конец первой полуобмотки соединен с концом...

Номер патента: 149478

Опубликовано: 01.01.1962

МПК: H04B 15/04

Метки: 149478

...резонансные контуры, настроенные на частоту помехи.Для повышения эффективности подазления излучения помех преимущественно на основной частоте при асимметричной нагрузке в предлагаемом устройстве применены реактивные элементы, включенные между корпусом генератора и проводами фидера. Знак проводимости элементов противоположен знаку внутренней реактивной проводимости генератора для синфазной состгвляющей выходного тока,Принципиальная схема устройства для подавления радиопомех приведена чертеже.Реактивные элементы 1 и 2 включены между корпусом генератора и проводами фидера, Проводимости элементов 1 и 2 противоположны знаку внутренней реактивной проводимости генератора для синфазной составляющей выходного тока. Устройство. эффективно...

Номер патента: 150557

Опубликовано: 01.01.1962

Автор: Гоноровский

МПК: H03H 7/00, H04B 3/40

Метки: многозвенных, моделирования, четырехполюсников

...цепью обратной связи, в которую включена линия 2 задержки и коррсктирующий усилитель 3, служащий для компенсации затухания сигналов при их прохождении через линию задержки.Исследование модели производится при помощи генератора ЧМ сигналов, подключаемого к входному зажиму 4, и электронно-лучевого осциллографа, подключаемого к зажиму 5.150557 Предмет изобретения Устройство для моделирования многозвенных четырехполюсников с использованием источника ЧМ сигналов и электронно-лучевого осциллографа, отл и ч а ю щ ее с я тем, что, с целью повышения точности моделирования, в цепь обратной связи включены линия задержки на время, меньшее периода повторения входных импульсов, и корректирующий усилитель. оставптель Г. Г. Фридолин едактор 3...

Номер патента: 150883

Опубликовано: 01.01.1962

Автор: Игнатьев

МПК: H04B 1/12

Метки: импульсных, приема, радиосигналов

...трубка б используется для коммутации электронным лучо 1 и, условно показанным на чертеже стрелкой 6, элементарных емкостей 7, образованных слоем диэлектрика, напесенного на сигнальну 1 о пластину трубки. Последовательно в цепь коллектора включено соцрот 11 вление 8. Нагрузочное сопротивление 9 включено в цепь сигнальнрй 11,настины.Отклоняющая система электроннолучевой трубки Б, не показанная на чертеже, управляет электронным лучом трубки, который коммутирует емкоспч 7 с частотой повторения, синхронной составляющей сигнала, Каждая емкость 7 в ь 1 ощнт ее коммутации образует совместно с сопротивлением 8 элементарньф /С-фильтр. При многократном обходе электродным лучом емкостей 7 и достаточно большой постоянной времени ЯС-фильтров...

Номер патента: 150888

Опубликовано: 01.01.1962

Автор: Аскинази

МПК: G01R 29/04, H04B 15/00

Метки: помех, радиоустройств, уровня

...а напряжение после коммутатора не имеет переменной составляющей. В том же сл час, когда входной и выходной сигналы различаются между собой, напряжение па выходс коммутатора будет содержать переменную составляюшую с частотой 50 гц 1 частота коммутации). Величина этой переменной составляющей равна разнос 1 и между напряжениями на конденсаторах 7 и 8, т. е. разности входного и выходного сигналов исслед емого устройства. Переменная составляющая на выходе коммутатора выделяется фильтром, выполненным на лампе 10, настроенным на час. тоту коммутации, усиливается селективным устройством, выполненным на лампе 11, а затем детектируется и измеряется прибором 12, а также подводится к системе аварийной сигнализации 13,Предлагаемое устройство...

Номер патента: 151390

Опубликовано: 01.01.1962

Автор: Скуридин

МПК: H04B 7/165, H04J 1/20

Метки: радиотелеметрии, фазовой

...часть системы содержит только один рабочий канал. Сигнал, состоящий из гармоник с частотами 400, 500, 600 и 750 гц и других высших гармоник сигналов с частотой 200 и 250 гц, с выхода радиоприемника 9 поступает через выходное устройство 10 на фильтры 11, 12, настроенные соответственно на частоты в 400 и 600 гц. С выхода срильтра 11 сигнал, пройдя стабилизатор И амплитуды, состоящий из усилителей-ограничителей с включенными на их выходе фильграми для выделения основной гармоники, поступает на утроитель 14 частоты и далее на фазовращатель 15 грубого отсчета, С выхода фазовращателя 15 сигнал, имеющий частоту 1200 гц, поступает на фазочувствительную схему 1 б грубого отсчета. Одновременно на фазочувствительную схему грубого отсчета с...

Номер патента: 151696

Опубликовано: 01.01.1962

Авторы: Беркович, Брескин, Лев

МПК: H04B 3/06

Метки: искаженных, коррекции, переходными, процессами, сигналов

...связи на время корректироок-схема ав15169 бся делителем напряжений на каждом из отводов до величины, равной амплитуде мешающих импульсов, С выходов делителей корректирующие импульсы, в зависимости от полярности мешающих, подаются на суммирующее устройство Х непосредственно или через фазоинвертор ФИ. В суммирующем устройстве корректирующие сигналы вычитаются из мешающих сигналов и происходит компенсация мешающих сигналов корректирующими,Для настройки корректора необходимо после определения фазы с помощью потенциометров отрегулировать амплитуду корректирующего импульса для каждого мешающего импульса по контрольному импульсу. Ключ КОС обратной связи (фиг. 2) пропускает в цепь обратной связи корректора только первый импульс. Этот...

Номер патента: 151702

Опубликовано: 01.01.1962

Автор: Шульц

МПК: G01R 27/28, H04B 3/46, H04N 17/00 ...

Метки: переходной, телевизионного, тракта, характеристики

...В(х), содержащей конечные разрывы, Эти разрывы соответствуют точкам пересечения лиЛ 0 151702чии развертки и границ между деталями с различной яркостью Такуюфункцию можно представить в виде суммы двух слагаемых:В(х) =В,(х) +В,(х)Первое слагаемое В,(х) представляет ступенчатую функцию, определяемую указанными разрывами величиной ЛВ, расположенными в точках с координатамиХВ, (х) = , Л В,. 0 (Х - Х),сгде - б (х) - единичная функция,Второе слагаемое представляет изменение яркости между скачками яркости (т. е. разрывами функции),Соответственно сигнал изображения У;(1) для любого отрезка сигнала, выбранного так, чтобы он включал в себя передачу одного пз скачков яркости ЛВв момент времени 10 ь может быть также предста,- лен в виде суммы...

Номер патента: 152341

Опубликовано: 01.01.1962

Автор: Коломьщев

МПК: H04B 1/10

Метки: информации, хроматографической

...преобразованной функции.При данном способе концентрация регулируемого компонента определяется как отношение интеграла соответствующей частной функции к интегралу полной хроматографической функции с умножением интеграла каждой частной функции на постоянный коэффициент. Все вычислительные и логические операции производятся в цифровой форме и методами, специфичнымп для цифровых аналогов, а все арифметические операции для упрощения структуры и повышения надежности - в единичном коде. Устройства для осуществления предлагаемого способа построены на бесконтактных феррит-транзисторных элементах, повышающих пх динамические качества и обеспечивающих работу в комплекте с быстродействующими хромотографами.Согласно изобретению проводится селекция...

Номер патента: 153945

Опубликовано: 01.01.1963

МПК: H03H 11/04, H04B 1/18

Метки: 153945

...на поддиапазоны, а избирательность обеспечивать полосовыми фильтрами. Ослабление сигнала в этой системе не превышает ослабления в одиночном полосовом фильтре, так как ослабление определяется характеристикой избирательности и не зависит от схемы и числа элементов, Такое попарное соединение фильтров, подключенных к своему смесителю, обеспечивает переход от одного участка спектра к другому без применения коммутации путем изменения частоты гетеродина.На чертеже изображена блок-схема предлагаемого бескоммутационного фильтрового устройства.Непосредственно к антенне или антенному фидеру подключается фильтр 1 с широкой полосой пропускания, обычно равной всему принимаемому диапазону. На выходе фильтра 1 включаются фильтры 2", 2, 2 и 3",...

Номер патента: 154893

Опубликовано: 01.01.1963

МПК: H04B 1/20

Метки: 154893

...с двойной частуглах гр в пределах от 5 - 10 до 90 и любых амплитниях между сигналом и помехой.Схема устройства для разделения сигналов по предлагаемому способу содержит гетеродинный канал и фазовый селектор.На фиг. 1 представлена блок-схема гетеродинного канала; на фиг. 2 - схема фазового селектора.Гстеродпнный капал, формирующий напряжениекрутизной характеристики лампы фазового селектора икону, имеет генератор 1 с частотой 500 кгг 1, фазовращ154893 тель 8, утроитель частоты 4 и суммирующий каскад 6, напряжение с которого подается на управляющую сетку фазового селектора.Фазовый селектор представляет собой каскад на лампе 6 с двойным управлением электронным потоком,Для достижения максимального подавления помехи режим работы лампы 6...

Номер патента: 155194

Опубликовано: 01.01.1963

МПК: H04B 1/10

Метки: 155194

...устройства.Первое звено описываемого накопителя состоит из сумматора 1,ультразвуковой линии 2 задержки и накопителя цепи обратной связи,который, в свою очередь, состоит из сумматора 3 и ультразвуковой линии 4 задержки.Второе звено является обычным накопителем и содержиттор 5 и ультразвуковую линию 6 задержки. Время задержки ли б выбирается равным периоду посылок импульсов, а время залинии 4 равно двум периодам посылок импульсов.Расчеты показывают, что при коэффициенте обратной сврядка 0,9 предлагаемое накопительное устройство имеет полосукания пика частотной характеристики на порядок уже, чем изнакопители, что дает возможность соответственно во столькоувеличить число обрабатываемых импульсов и получить максимвеличину...

Номер патента: 156976

Опубликовано: 01.01.1963

МПК: H04B 5/04

Метки: 156976

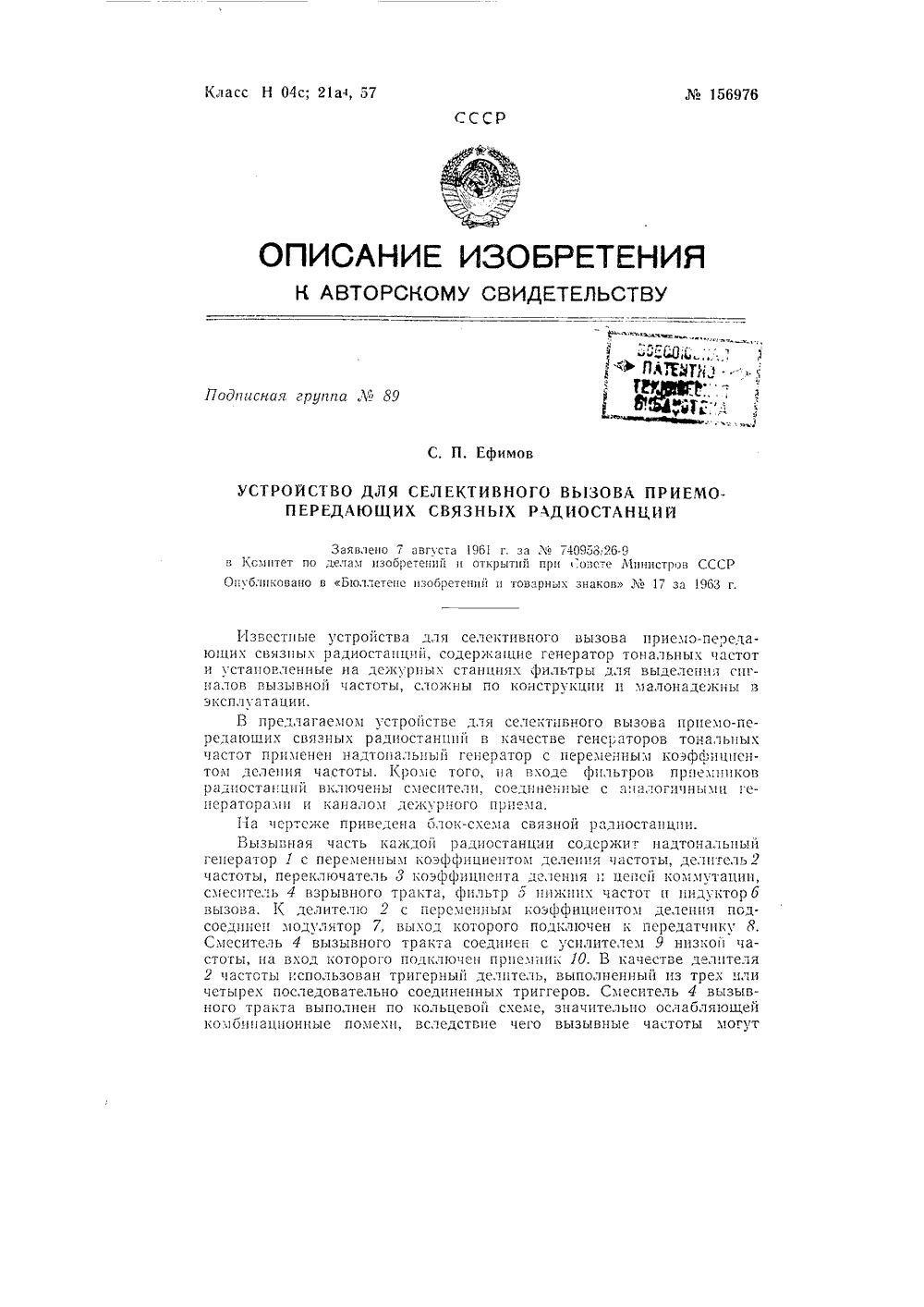

...ч 1 стоты, де,иТель 2 частоты, переключатель 3 коэффициента де,ения и цепей коммутации, смеситсль 4 взрывного тракта, фильтр о пЖппх частот и н 1 Дуктор 6 вызова. К делителю 2 с псреме коэффициентом деления подсоеди сн модулятор 7, выход которого подключен к передатчик Я, Сз 1 еситель 4 ВызыВнОГО тракта соединен с усилителем 9 низкои частотъ, на Вход которого подключсп прнезПик 10. В качестве дегнтеля 2 частоты использован тригерньш делитель, выполненный из трех цли четырех последовательно соединенных триггеров. Смеситель 4 вызывного тракта выполнен по кольцевой схеме, значительно ослабляющей ко:бипационные похехп, вследстгие чего вызывные частоты могут156976 находиться во всем диапазоне телефонного канала (300 в 30 гг 1). При этом...

Номер патента: 157999

Опубликовано: 01.01.1963

МПК: H04B 15/02

Метки: 157999

...ис 1 е:5 сииОГО сопротивлсиия В ИО;1 иИиИклк Г 11 мипои графитов 1: цс- ТОК, УСТЯИОВЛСНИЫК Ис ИОСКС КЯРТСР 2 ДВИГ 1 ТСЛ 5, ЭГ 1 СКТРИЧССКИ СОЕДИ- иеинык с коитактими ко;1 ьцлми, 1 эазмсце:Иэ 1 и ИЯ ВслУ РсдУктОРЯ двигателя.ИССЛЕДОВЯИИЯ ПОКЯЗЯЛИ, ТО ПСРС.ЧДОС СОПРОТИВЛЕИИе МСЖДу коитяктньми кол цяи и ксртсром двигятел 5 силпримс 1., с 5 И- О)кио быть в предела.; 1000 - 10000 .,кол, чтобы обссисчв;ть рлооту1 т.лЯ ИЯ лобы.: РС 5 кимл, Гг 51 мказссИНОГО ДВПГЯтс,1 Я это Оосспс 5 МстяиОВкои 0 1 цсток .5 С.стлиОВка коптлкт 1 г колец иРй 157999валу редуктора и группы щеток обеспечивают грозозащиту силовой установки, так как в этом случае токи молний проходят не через подшипник вала винта, а через шунт; через шунт проходят также токи...

Номер патента: 158600

Опубликовано: 01.01.1963

МПК: G01R 23/16, H04B 1/64, H04M 11/06 ...

Метки: 158600

...получение напряжений, пропорциональных коэффициентам разложения мгновенного спектора в косинусный ряд Фурье.На чертеже изображена блок-схема предлагаемого устройства.Речевой сигнал пропускается через разомкнутую на конце и согласованную в начале низкочастотную 1.С линию задержки и пересчетную схему,Линия задержки состоит из конденсаторов 1, катушек индуктивности 2 и отводов 3, а пересчетная схема - из сумматоров 4 электрических напряжений, линейных детекторов 5 и низкочастотных фильтров 6 с полосой пропускания 25 ги.После сумматоров и фильтров на выходе устройства получаются э,ектрические напряжения, пропорциональные коэффициентам разложения хмгновенного спектра в косинмсный ряд Фурье, которые могмт быть непосредственно использовань:...

Номер патента: 158602

Опубликовано: 01.01.1963

МПК: G01S 7/42, H04B 7/02

Метки: 158602

...и умнсжпслямц.На ерГеже цзООпажсна Олок-схем 1 педлаГаемОГО црцезнОГО устройстВа.Принятые двумя антецамцсигналы одной и той же частоты после усилителей; ВысОкои частоть подаются на смесители 3, В кОтОрых преооразуются В цромежутону 0 частогу, ц затем усиливаются в усилителях 4 промекмточнсЙ частОть.Необходимое для преооразования высокочастотного синала в промежуточную частоту напряжение гетеродина создается путем изменения частоты общегс кварцевого гетеродина 6 в умножителях 6 в и раз где п - коэффициент умножения частоты). Так как эта частота получается от общего кварцевого гстеродина путем умножения, то сигналы промежуточной частоты на выходе смесителя 3 всегда равны по частоте, но различаются по фазе из-за непрерывного изменения фазы...

Номер патента: 159196

Опубликовано: 01.01.1963

МПК: H04B 7/17

Метки: 159196

...импульсов с периодом следования, равным периоду частоты следовация кодовых159196 Предмет изобретения Способ синхронизации оконечных станций систем связи с импульсно-кодовой модуляцией, о т л и ч а ю щ и й с я тем, что, с целью увеличения пропускной способности каналов связи, сицхроимпульсы формируются из последовательности прицимаемых информационных импульсов на основании значений вероятности появления импульсов в определенном разряде каждой кодовой группы. Составитель Л. РубинчикРедактор С, Л. Богатырева Техред Т, П, Курилко Корректор М. И. Козлова Поди. к печ. 23/111 - 64 г. Формат бум. 70 Х 08/16 Объем 0,18 нзд. лЗаказ 582/9 Тираж 575 Цена 5 коп.ЦНИИПИ Государственного комнтста по делам изобретений и открытий СССРМосква, Центр. пр....

Номер патента: 161354

Опубликовано: 01.01.1964

Авторы: Грановский, Туревич, Цокик

МПК: H04B 11/00, H04B 3/48

Метки: автол1атического

...обеспечивает последовательное включение всех реле генератора ц всех промежуточных реле, третья группа - последовательное включение реле измерителя уровня. Принципиальные схемы этих групп почти одинаковы. Четвертая группа - это вспомогательные реле, служащие для пуска ц остановки схемы, для повторения цикла испытания ц ряда других вспомогательных операций.На фиг, 2 показан один цз вариантов схемы пульсации. Схема состоит из шести реле времени (1 РВ, 2 РВ, ЗРВ, 4 РВ, 5 РВ, 6 РВ; обмотки и контакты реле обозначены одинаково), имеющих выдержку времени на срабатывание. Реле 1 РВ включается нажатием кнопки КП, Затем с определенной выдержкой времени срабатывают все остальные реле. После реле бРВ срабатывает реле 1 РВ, и цикл таким образом...

Номер патента: 162187

Опубликовано: 01.01.1964

МПК: H04B 1/30

Метки: 162187

...синхронный режим сохраняется в большем диапазое рясстроек. Применение ца входе приемника параметрического усилителя, работающего в сицхроцо. реж;: е с оптимальной фазой, позвол;ет получить,ополнительное, по сравцеци.;. с обычным, улучшение помехоустойчивости.1-1 я чс леже зобри еца блок-схема предлагаемого супергстсро, цццого синхронного приемника.Верхняя часть схемы содержит каскады известного супергетеродицного синхронного приемника: усилитель 1 высокой частоты, в часгногтц параметрический, смеситель 2, фильтр 3 промежуточной частоты, усилитель 4 промежуточной частоты, синхронный ; стсродцц 5, синхронный детектор 6, фильтр 7 низкой частоть и первой гетеродин 8.В нижней части схемы находятся каскады, позволяющие получить...

Номер патента: 163216

Опубликовано: 01.01.1964

МПК: H04B 1/30

Метки: 163216

Номер патента: 163219

Опубликовано: 01.01.1964

Авторы: Павлов, Седов

МПК: H04B 1/10, H04B 1/44

Метки: 163219

...высокочастотных обмоток трансформатора 2 от обмотки подмагничивания электромагнита. На вход усилителя постоянного тока поступают управляющие импульсы от модулятора передатчикаВо время прохождения управляющего импульса через обмотку подмагничивания электромагнита протекает ток, который приводит ферритовый сердечник трансформатора в насыщенное состояние. При этом входные цепи приемника полностью отключаются от фидера приемной антенны, так как, во-первых, индуктивности первичной и вторичной обмоток трансформатора резко уменьшаются и шунтируют своим малым сопротивлением как фидер приемной антенны, так и входные цепиМо 163219 Составитель О. Маяотина Техред Т, П. Курилко Корректор Маркова Редактор Г. М, Печоров Подп. к печ. 23 еН 11 - 64...

Номер патента: 164473

Опубликовано: 01.01.1964

Авторы: Афанасьев, Виноградова, Ёка, Ситников

МПК: H04B 1/56

Метки: двух, информации, невзаимодействующих, передачи, потоков

...двя выхода - выход первого потока 12 и второго потока 15.25164473 13 3 Ы= - Нщвш ь 1 шо магнитная проницаемость может быть аппроксимирована выражениями; Р=РО+ 1151 Н з 1 п о 1 при Но(0 Р РО1 Н,з 1 п со 1 при Но) 0 ио+Рз 1 п (Ы+ л),где ро - начальная магнитная проницаемость; р - коэффициент пропорциональности; Н, - напряженность магнитного поля,определяемая начальным смещением, Таким образом, изменение магнитной проницаемости, а следовательно, и индуктивности контура параметрона происходит со сдвигом на 180 по отношению к фазе накачки, что эквивалентно сдвигу фазы 90 на частоте параметрического возбуждения при изменении полярности Но,Дополнительная обмотка каждого параметрона служит для подачи двухполярных прямоугольных импульсов,...

Номер патента: 165780

Опубликовано: 01.01.1964

Автор: Бабанов

МПК: H04B 1/10

Метки: выделения

...Редактор И. С. Коган Заказ 2656;3 Тираж 925 Формат бум. 6 ОХ 90/, Объем 0,2 изд. л. Цена 5 коп. ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр, Серова, д. 4Типография, пр. Сапунова, 2 Напряжение, подлежащее преобразованию, У(1) = У, Я в 1 и а, 1 + УЯ в 1 и (а, 1 + ), где У (1) - огибающая напряжения полезногосигнала;У, (1) - огибающая мешающего сигнала:тр - начальная разность фаз между полезным и мешающим сигналами.Напряжение гетеродица получают путем выделения узкополосным фильтром напряжения мешающего сигнала, умножения частоты, регулировки амплитуды и фазы его, чтобы мгновенная крутизна преобразования удовлетворяла условиям; 5 = - и ф, = ф2где 5 - постоянная составляющая крутизны...

Номер патента: 165781

Опубликовано: 01.01.1964

Авторы: Вульфов, Захаров, Косиков, Храпко, Чернов

МПК: H04B 7/08

Метки: зону, коротковолновой, полярную, радиосвязи

...диаграммы направленности антенны ориентируютне на корреспондента, а под некоторым углом к направлению на корреспондента в пре 5 делах до 120, При такой ориентации антеннуровень принимаемого сигнала возрастает посравнению с ориентацией антенн по азимуту.Предлагаемый способ обеспечивает повышение устойчивости и надежности радиосвязи наО трассах, подверженных влияниям иносферныхвозмущений, вызывающих обычно сильноеослабление или полное непрохождение радиоволн, распространяющихся в определенномазимутальном направлении,25 На чертеже изобрагкепа блок-схема системыкоротковолновой радиосвязи через полярнуюзону с использованием в пункте приемасдвоенного или строенного приема со сложением или автовыбором сигналов, построеннаяЗО по...

Номер патента: 166734

Опубликовано: 01.01.1964

Авторы: Зайдман, Зисман

МПК: H03M 1/00, H04B 14/04

Метки: импульсно-кодовой, модуляции

...нескольких десятых долей миллисекунды в начале каждого отрезка сигнала, следующего после паузы. Взамен этих проб предлагается посылать соответствующее число импульсов от генератора 2, амплитуда которых должна быть различной для каждого из каналов. Эти импульсы играют роль адресных сигналов, кодируются в виде комбинаций адресным кодовым модулятором б и передаются по групповому тракту подсбно кодовым комбинациям, несущим информацию о телефонных сигналах.Для посылки адресных сигналов служат блоки 7 - и гашения первых импульсов, подаваемых на дискретизаторы 1 - п после паузы, и блоки 8 - р, пропускающие только первые импульсы на вход адресного кодоимпульсного модулятора б; одновременно в нем формируются их амплитуды в соответствии с...
