H04B — Передача сигналов

Номер патента: 849512

Опубликовано: 23.07.1981

Авторы: Захаров, Ларионов

МПК: H04B 15/00

Метки: подавления, помех

...поступает на управляющий вход первогоэкстраполятора 1, на выходе которогозапоминается то значение напряжения,которое было на его сигнальном входев момент действия управляющего импульса первого формирователя 4. Напряжение на выходе экстраполятора 1 можетизмениться только после прихода очередного управляющего импульса с выхода первого формирователя 4. В момент достижения напряжения генератора3 минимальной величины второй формирователь б вырабатывает прямоугольныйимпульс. Наличие фазоинвертора 5 определяет. сдвиг во времени или фазовый 20сдвиг между парой управляющих импульсов от Формирователей 4 и б, равныйполовине периода напряжения генератора 3 опорного напряжения. В этот момент на выходе второго экстраполятора 225запоминается то...

Номер патента: 853798

Опубликовано: 07.08.1981

Авторы: Антонов, Банк, Кантор

МПК: H04B 1/10

Метки: подавления, помех

...о т л ич а ю щ е е с я тем, что, с целью повышения помехозащищенности, все фильтры соединены последовательнО,. У этого устройства недостатсчная помехозащищенность.1,елью изобретения является говышение помехозащищенности.для этого в устройстве подавле ния помех, содержащем М полосовых фильтров и Й ключей, вход и-ного из которых ссединен с выходом и-ного фильтра все фильтры соединены после 25 довательно, между выходом каждого ключа и дополнительным входом соответствующего ему полосового фильтра включено реактивное сопротивление.На чертеже представлена структур/ ная электрическая схема устройства. 30 Устройство подавления помех содержит полосовые фильтры 1, ключи2 и реактивные сопротивления 3.Устройство работает следующимобразом, При...

Номер патента: 853799

Опубликовано: 07.08.1981

Авторы: Бухтин, Гавриков, Даль, Коневский, Рябченков, Юдин

МПК: H04B 1/10

Метки: импульсныхпомех, подавления, приеме, сигналов, узкополосных, час-totho-модулированных

...4 оказываются сдвинутыми по фазе, несколько измененными по амплитуде и увеличенными по длительности по сравнению с сигналами на выходе фильтра 3.После прохождения фильтра 4 полезный 0сигнал и сигналы помехи через усилитель 5 в фазе подаются на один извходов сумматора 2, Перевернутый пофазе на 180 о сигнал с фазовращателя6 поступает на усилитель 7.Итак, на один из входов сумматора 2 поступает сигнал в фазе, ана другой - в противофазе, поэтомуна выходе сумматора появляется напряжение импульсных помех, вследствие того что сумматор компенсирует ,ЗОполезный сигнал и не компенсируетнапряжение помех из-эа их несовпадения по фазе и по амплитуде. Остатки нескомпенсированного полезногосигнала и сигналы помехи поступают 35на входограничителя 1 по...

Номер патента: 853800

Опубликовано: 07.08.1981

Авторы: Готовцев, Москалев, Науменко, Солдатов

МПК: H04B 1/10

Метки: двух-проводной, линии, передачи, приемаинформации, связи, согласованной

...- с базой транзистора 3 ключевого 30 элемента 2 и через резистор 8 - спроводом 9 линии связи. Приемник 10 подключен непосредственно к проводам 4 и 9.Предложенное устройство работает следующим образом.В режиме передачи информационного "0" с выхода блока управления 5 .поступает сигнал, при котором транзистор 3 ключевого элемента 2 и транзистор 7 закрыты. При этом напряжение в линии связи отсутствует, что соответствует информационному "0"В режиме передачи информационной "1" с выхода блока управления 5 поступает сигнал, открывающий транзистор 3 ключевого элемента 2 и закрывающий транзистор 7. При этом в линии связи устанавливается напряжение, соответствующее информационной "1", а согласующий резистор б отключен от провода 4 и не...

Номер патента: 853801

Опубликовано: 07.08.1981

Авторы: Илюшин, Корсунский, Майстренко

МПК: H04B 3/04

Метки: распознавания, тональныхсигналов

...совпадении параметров задержанного и принимаемого сигналов.Предложенный способ распознавания тональных сигналов заключаетсяв следующем.При распознавании тональных сигналов, включающем операции сравнения 15 параметров принимаемы тональных сигналов с их эталонными (дбпустимыми)значениями и выработки сигнала распознавания по их отклонению производятся операции задержки считанных 20 тональных сигналов на время, кратноеих периоду следования, и сравненияпараметров задержанного тональногосигнала с последующими сигналами,считанными с той же линии. Выработка 25 сигнала распознавания производитсятакже при условии равенства параметрезадержанного и последующих (последующего) тональных сигналов.Введение операций задержки считан ного тонального...

Номер патента: 720978

Опубликовано: 07.08.1981

Автор: Гут

МПК: H04B 7/12

Метки: радиосвязи

...контроля качества канала подключен к второму входу блока выбора канала передачи, а дополнительный выход демодулятора под- О ключен к входу блока контроля качества канала.На фиг. 1 изображена структурная электрическая схема предлагаемого устройства. 5На фиг, 2 " диаграмма, поясняющая работу устройства.Система содержит на передающей стороне приемниксигналов обратной связи, блок 2 перестройки частоты, пе редатчик 3, входной модулятор 4, приемник 5 сигналов обратной связи, на приемной стороне - приемник 6, выходной демодулятор 7, блок 8 выбора канала передачи, блок 9 перестройки час тоты, формирователи 10, 11 сигналов обратной связи, блок 12 контроля качества канала, канал 13 обратной связи.Устройство работает следующим образом....

Номер патента: 856017

Опубликовано: 15.08.1981

Авторы: Дрязгов, Козлов, Селезнев, Староверов, Толмачев

МПК: H04B 1/10

Метки: выбора, каналов, радиосвязи

...выбранную антеннуко входу приемника 5. Код номера ча"стоты преобразуется в блоке 13 в соответствующий адрес, И код частоты,записанный по этому адресу, поступает на приемник 5. Код номера фильтрапреобразуется вторым дешифратором 14н сигнал на одном из его ныходони по этому сигналу в блоке 7 производится подключение выбранного фильтра между выходом приемника 5 и входомблока 1. Выбором фильтра определяется ширина полосы частот, н которойпроизводится измерение уровня помех,.Одновременно с выбором адреса 60блока 2 блок 3 производит опрос адресов элемента 10 оперативной памяти.При этом в элементе 11 сравненияпроизводится сравнение номера частоты,поступающей с выхода блока 2, с ноФмерами частот, выданными в радиолинии по предыдущим запросам и...

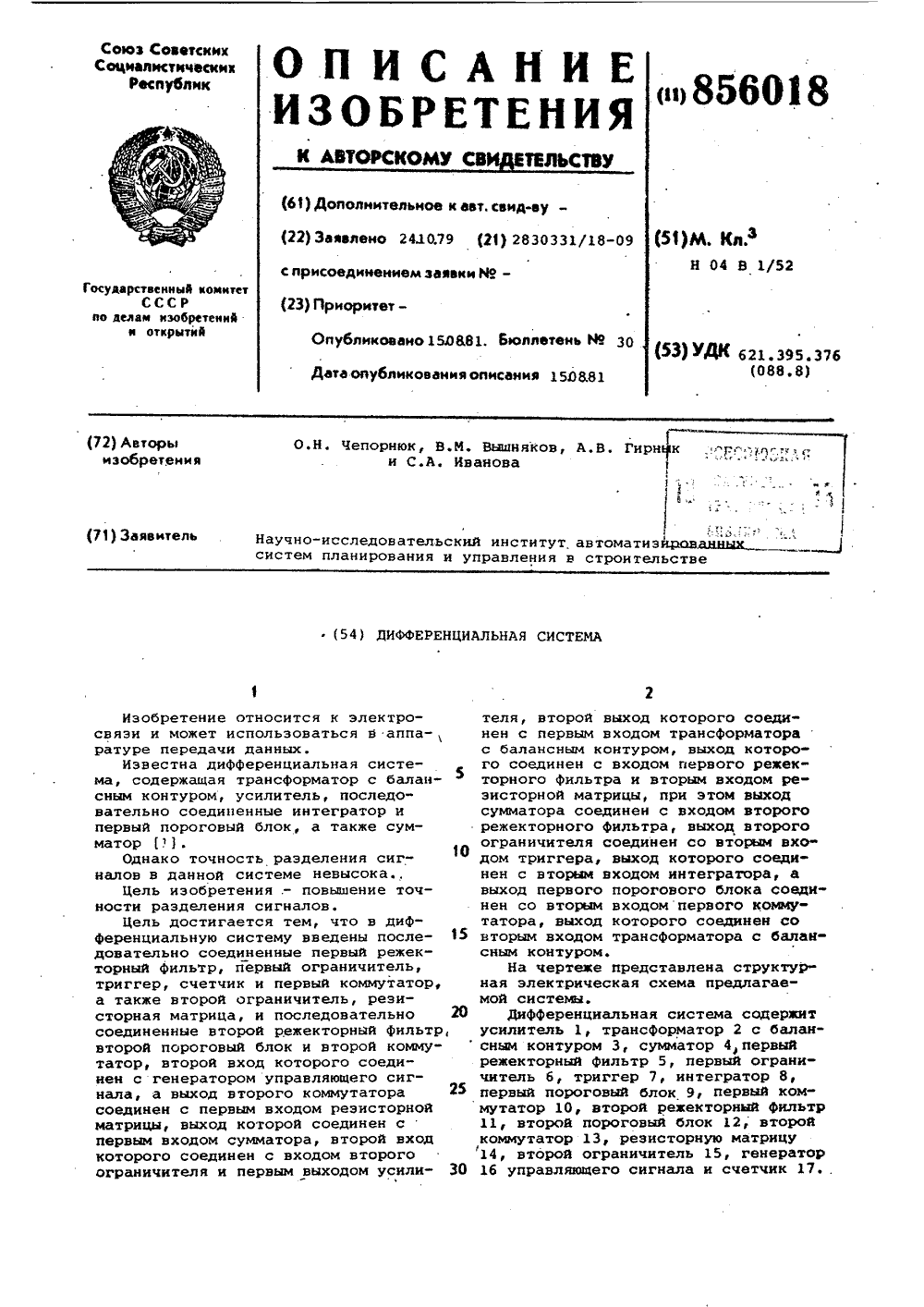

Номер патента: 856018

Опубликовано: 15.08.1981

Авторы: Вышняков, Гирнык, Иванова, Чепорнюк

МПК: H04B 1/52

Метки: дифференциальная

...длительность которых пропорциональна Фазовому сдвигу, вносимому в сигнал изменением волнового сопротивления канала связи, С выхода триггера 7 эти импульсы поступают на интегратор 8, на выходе которОго появляется сигнал в виде постоянного напряжения, пропорционального указанному Фазовому сдвигу за несколько периодов передаваемого сигнала. Это число периодов задается счетчиком 17, считающим эти импульсы, Когда счетчик 17 заполнится, он выдает разрешение на переключение первого коммутатора 10. Первый коммутатор 10 переключается в том случае, если напряжение на выходе интегратора 8 выше уровня срабатывания первого порогового блока 9,т,е, если Фазовый сдвиг больше принятого допустимого значения. При этом первый коммутатор 10 переключает...

Номер патента: 856019

Опубликовано: 15.08.1981

Авторы: Гинц, Яковская

МПК: H04B 3/00

Метки: связи, служебной, узел

...второго передатчика 14 контрольной частоты. Узел содержит такжепервый блок 15 разделения канала, выход которого подключен к первому усилителю 5, второй блок 16 разделенияканала, выход которого соединен стретьим усилителем 10, и анализатор17, подсоединенный ко вторым входампервого и второго передатчиков 9 и14 контрольной частоты. При этом первый и второй передатчики 9 и 14 контрольной частоты подсоединены соответственно к выходам третьего и первого усилителей 10 и 5. Узел содержит, кроме того, ограничитель 18,выходы которого подключены ко входамкоммутатора 2, дешифратор 19, входыкоторого соединены с первым и вторымприемниками 8 и 13 контрольной частоты, и блок 20 задержки времени. Входблока 20 задержки времени соединенс выходом...

Номер патента: 856020

Опубликовано: 15.08.1981

Автор: Опрятнов

МПК: H04B 3/04

Метки: амплитудный, выравниватель

...через конденсаторы 8 и 9 попадает в ту же точку схемы. С выхоца второго операционного усилителя 11 через резистор б и конденсатор 9 на вход вторсго операционного усилителя 11 осуществляется положительная обратная связь. На нулевой частоте сигнала. коэффициент передачи схемы определяется произведением коэффициента передач первого делителя (резистора 1 и 2) и второго операционного усилителя 11 с подключенным вторым делителем (резисторы 4 и 3). При возрастании частоты входного сигнала амплитуда сигнала на выходе схем возрастает и достигает максимума на частоте, зависящей от величин резисторов 5-7 и конденсаторов 8 и 9. При дальнейшем возраста. нии частоты входного сигнала амплитуда выходного сигнала уменьшается симметрично...

Номер патента: 856021

Опубликовано: 15.08.1981

Авторы: Абугов, Зенкин, Лукьянов, Рахман

МПК: H04B 3/46

Метки: каналов, связи, характеристик, цифровых

...сигналы, соответствующие сбоям.Сигналы о, появлении дискретногосдвига выделяются первым и вторым 40 элементами 14 и 15 И, на вторые вхо ды которых поступают сигналы ошибкис блока 7 сравнения. При этом первыйи второй сумматоры 12 н 13, сравнивающие эталонный сигнал на выходе 45 регистра 2 сдвига генератора 1 эталонной последовательности с сигналами,сдвинутыми на величину ожидаемогоФазового сдвига в сторону опережения и отставания выдают импульсы,исключающие из рассмотрения тактовыепозиции, на которых посылки этихсигналов совпадают. Действительно,искажение посылок принимаемого сигнала на этих позициях не может бытьсвидетельством ни наличия, ни от сутствия Фазового сдвига, так как вобоих случаях фиксируется сбой входного сигнала, На...

Номер патента: 856022

Опубликовано: 15.08.1981

Авторы: Иоффе, Кошелев

МПК: H04B 3/46

Метки: каналах, связи, уровня, шумов

...в каналах связи содержит на передающей стороне 1 усилитель 2, смеситель 3, блок 4 управления, управляющий усилитель 5, компенсационный усилитель 6, генератор 7 сигналов блокировки и индикатор 8 пауз, а на приемной стороне 9 - избирательный усилитель 10, блок 11 управления, псоФометрический усилитель 12, блок 13 контроля, блок 14 задержки, блок 15 сигнализации, индикатор 16 пауз и калибратор 17, а между передающей 1 и приемной 9 сторонами включен контролируемый канал 18.Устройство работае дующим образом.к а программ (на чертесигналы вещания под компенсационного ндикатора 8 пауз, и ь 2 и смеситель 3 имнный частотой сигнала роходит через контро с уровнем, эаверовня шумов в нем.85602 г оставитель Е. ЛюбимоваехредН. Ковалева КорректорН. Ст...

Номер патента: 856023

Опубликовано: 15.08.1981

Авторы: Коричнев, Котовский, Лагуткин

МПК: H04B 3/46

Метки: канала, качества, связи

...началу возникновения пакета оши 5 О бок, а в остальных разрядах регистра 7 сдвига-нули, Поступающая двоичная последовательность сдвигаетсякаждым тактовым импульсом с синхронного распределителя приема. Причем,если в поступающей двоичной последовательности присутствует пакет ошибокс интервалом г пакетирования, то хотя бы в одном разряде регистра 7сдвига присутствует 1 ф. Последовательная запись в регистр 7 сдвигаК двоичной информации и ее сдвиг продолжаются до окончания пакета ошибок с интервалом г пакетирования, т.е.до начала безошибочного интервала, а именно, до наличия во всех г-раз- Я рядах регистра 7 сдвига нулей. Вэтом случае на выходе блока 9 элементов совпадения, входы которого соединекы с выходами соответствующих...

Номер патента: 856024

Опубликовано: 15.08.1981

Автор: Бурмака

МПК: H04B 3/46

Метки: видеосигналов, обнаружения, преобразования

...детектор, выход которого через формирователь опорного сигнала подключен к первому входу блока сравнения, второй вход которого сое О динен с выходом второго элемента задержки 11.Однако данное устройство имеет низкую достоверность обнаружения.Цель изобретения - повышение достоверности.Цель. достигается тем, что в устройстводля обнаружения и преобразования видеосигналов введены два сумматора и потенциометрический датчик, ЗО выход которого подключен к первомувходу первого сумматора, второй входкоторого соединен с первым входомвторого сумматора и входом усилителя постоянного тока, при этом выходограничителя соединен с первым входом пикового детектора, входом .второго элемента задержки, вторым входом ключа и вторым входом...

Номер патента: 856025

Опубликовано: 15.08.1981

Автор: Веретенцев

МПК: H04B 7/00

Метки: совместимости, частот

...образования взаимной помехи.Через время задержки, необходимое для выполнения команды Установкаф , с программного блока 1 в моде,ли приемника 2 и передачика 3 подается команда Вычислениеф. Вы856025 Формула изобретеиия ВНИИПИ Заказ 6967/ 1 ираж 698 Подписное полнение операций вычисления сопровождается подачей сигнала Готовность с выхода модели передатчика13 в программный блок 1,По сигналу Готовность в программном блоке 1 вырабатывается команда ВВАнилизВ, котораяпереводит мо-.дели приемника 2 и передатчика 3 вВрежим моделирования. По команде. йнализ поступающие с программного блока 1 синхроимпульсы регистрируютсясчетчиком 7. По этой же команде синхронно включаются и функционируют мо"дели приемника 2 и передатчика 3.При этом в интервале...

Номер патента: 856026

Опубликовано: 15.08.1981

Автор: Афраймович

МПК: H04B 7/08

Метки: волновому, информации, каналу, многомодовому, приема, связи

...каналу связи, основанный на перемножениикомплексных сигналов пространственнораэиесеиных антенн на комплексныемножители и сложения результатов перемножений (1).Однако помехозащищенность данного способа невелика.Цель изобретения - повышение помехозащищенности,Цель достигается тем, что в соответствии со способом приема информации по многомодовому волновому каналу связи, основанном на перемножениикомплексных сигналов пространственнораэйесе ых антенн на комплексныемножит и сложении результатовперемно ния, из комплексных сигнат полосу частот окол деляют комплексные ч комплексного сигнал нтенн в выделенной и о несущей выбирают с отного спектра к емножают на ком равный обратному оставляющей част85 б 026 Формула изобретения Составитель В....

Номер патента: 860321

Опубликовано: 30.08.1981

Авторы: Вяткин, Евдин, Сивов

МПК: H04B 1/06

Метки: варианты, приемник, сигналов, широкополосных

...второй вход интегратора, второй вход решающего блока и его выход являются соответственно входами н выходами канала выделения информации, а канал выделения текущей частоты содержит последовательно соединенные коррелятор, полосовой Фильтр, фазовый детектор, фильтр, управляемый тактовый генератор, при этом входы коррелятора и второй вход Фазового детектора и выход управлемого тактового генератора являются соответственно входами и выходами канала выделения текущей частоты, н что канал выделения несущей частоты содержит последовательно соединенные коррелятор, полосовой фильтр, фазовый детектор, фильтр и управляемый генератор, при этом входы коррелятора и второй вход Фазово-с го детектора и выход управляемого генератора являются...

Номер патента: 860322

Опубликовано: 30.08.1981

Авторы: Волков, Галенко, Гладких, Дьяченко, Картушин, Попов

МПК: H04B 1/10

Метки: информации, подавлением, помех, приема

...характера или перерывов информация отисточника информации через элемент 1запрета беспрепятственно поступаетна выход.Усилитель 2 с автоматической регулировкой усиления выделяет те интерва.лы времени, когда происходят кратковременные глубокие занижения коэффициента передачи канала связи, Дляэтого в усилителе 2 назначаетсяпорог чувствительности, Если значениекоэффициента передачи карала оказывается ниже порога чувствительности,то в пороговом элементе 5 устанавли86 Тираж 698 ВНИИПИ Государственног по делам изобретени 13035, Москва, Ж, Рау7 ак д, 4/5 иал ППП "Патент", г, Ужгород, ул, Проектная, 4 вается самое высокое значение шириныэоны нечувствительности Р , В этомслучае пороговый элемент вырабатываечсигнал стирания на всем...

Номер патента: 860323

Опубликовано: 30.08.1981

Авторы: Бондаренко, Борисов, Жуков, Кобяков, Муратов, Рейнбот, Шнайдерман

МПК: H04B 1/60

Метки: необслуживаемых, пунктов, связи, систем, усилительных

...каждом иэ л необслуживаеиых усилительЗ 0 ных пунктов (НУП) 9 -9находится К860323 Формула изобретения Заказ 7574/32 Тираж 698 ВНИ исн л. Проектная, 4 ал ППП "Патент",Ужгор датчиков неисправности 10., -10, генератор 11 сигнала извещения, причемОУП и НУП связаны между собой каналом 12 телеобслуживания,Устройство работает следующимобразом,Каждый иэ генераторов 11 сигналаизвещения настроен на определеннуючастоту, соответствующую данномуНУП, Сигналы иЗвещения, подаваемыеот генераторов 11 в каналах телеобслуживания 12, одновременно поступают на вход модулятора б,На. управляющий вход модулятора бот генератора 7 поочередно поступают управляющие сигналы,о т л и ч а -ю щ и е с я по частоте, Каждомуконтролируемому НУП 9 -9 п соответствует свой...

Номер патента: 860324

Опубликовано: 30.08.1981

Автор: Клюхин

МПК: H04B 3/46

Метки: канала, связи, характеристик, частотных

...входом блока сравнения, выход четвертого фильтра контрольной часто.ты через последовательно соединенные второйамплитудный детектор и второй фильтр нижних частот соединен со вторыми входамитретьего коммутатора и второго блока управления, первый вход и выход которого соединен соответственно с первым и вторымвходами четвертого коммутатора, выход которого соединен с четвертым входом блокасравнения.На фиг. 1 представлена структурная электрическая схема передающей части предлагае.мого устройства; на фиг. 2 - то же, приемной части,Устройство для контроля частотных характеристик канала связи содержит в передающейчасти - первый усилитель 1, третий усилитель 2, первый и второй фильтры контроль.иой частоты 3 и 4, с первого по седьмойамплитудные...

Номер патента: 860325

Опубликовано: 30.08.1981

Авторы: Левенталь, Спирин, Шпигель

МПК: H04B 3/46

Метки: амплитудно-частотных, характеристик, четырехполюсников

...значи.тельно нревьннает длительность переходныхпроцессов в исследуемом четырехполюснике40 и полосовых фильтрах, амплитудные значения частотных составляющих суммарногосигнала, хранящиеся и первыми дополнитель.ными блоками памяти пропорциональны истинным значениям амплитудно-частотной характеристики исследуемого четырехполюсника 40.После калибровки на передающей стороне 1 по команде первого блока 5 управления переключается первый переключатель 4 ина вход исследуемого четырехполюсника 40от генератора 6 качающейся частоты подается испънательный сигнал с постоянным уровнем. На приемной стороне 8 по командевторого блока 11 управления выключаетсясхема АРУ (при этом величина коэффициентапередачи входного усилителя 34, установлен.ная во время...

Номер патента: 862364

Опубликовано: 07.09.1981

Авторы: Данилов, Рагаускас

МПК: H04B 1/00

Метки: приемник, радиосигналов

...задержки, 15 ключ 3, нуль-орган 4, блок 5 предварительного определения максимума сигнала, двухполупериодный преобразователь 6, пороговый элемент 7, вычитатель 8, компаратор 9, временной дискриминатор 10, генератор 11 20 прямоугольного импульса и накопитель 12.Приемник радиосигналов работает следующим образом.На выходе согласованного фильтра 1 имеетместо сигнал, показанный на фиг. 2 а.25 На фиг. 2 б показан сигнал на выходеэлемента 2 задержки. Величина задержки равна половине периода колебаний несущей Т. На выходе блока 5 образуется импульс, показанный на фиг. 2 ж, длительЗ 0 ностью Т(2, соответствующий предваритель 862364ной оценке положения максимума сигнала на оси времени. Ключ 3 открывается и пропускает на нуль-орган 4 фрагмент...

Номер патента: 862365

Опубликовано: 07.09.1981

Авторы: Волошин, Дущенко, Рубанов

МПК: H04B 1/10

Метки: подавления, помех

...момент действия импульсной помехипрерывается цепь АР У, чем исключаетсяподзарядка емкости накопителя 10 импульсной помехой, Выбор параметров накопителя 10 (с учетом прерывателя) позволяет35четко отслеживать изменение уровня помехи. В современных системах связи, использующих дискретные сигналы, для сужения полосы занимаемых частот применяется дополнительная амплитудная модуляцияпосылок радиосигнала различными функция. 40ми 1(1) (колокольная, гауссова, синусоидальная и т. д.).При больших скоростях передачи информации длительность излучаемого радиоимпульса с учетом дополнительной амплитудной модуляции, соответствующей элементарной посылке информации, приближается кдлительности импульсных помех, а в рядеслучаев может быть даже меньше....

Номер патента: 862366

Опубликовано: 07.09.1981

Авторы: Израильсон, Стукалов

МПК: H04B 3/04

Метки: корректор, сигналов, цифровой

...выборок, полученных в результате преобразования. В тот же блок с выхода арифметического блока 8 записываются данные1 Юо полярности сигналов а; и а; на выходах цифрового коректора 2/Язепа,-, Язепа;"/ и сигналы Ядп 1; и Ядп 1;, отабражаюшие знак отклонения откорректированных сиг% Вналов а. и а от нормированного значения.юНа основании анализа этих сигналов, выводимых из блока 4 памяти по командам программного блока 5, и в соответствии с выбранным алгоритмом работы цифрового корректора 2 в блоке 6 корреляции вырабатываются сигналы о направлении изменения коэффициента передачи соответствующего отвода корректора 2, которые в виде и-разрядных чисел хранятся в блоке 7 памяти коэффициентов, В каждом такте работы программного блока 5 из блоков 4...

Номер патента: 862367

Опубликовано: 07.09.1981

Авторы: Кисель, Пашолок

МПК: H04B 3/04

Метки: автоматический, каналов, корректор, несинхронных, полосовых

...к входному на время задержки, вносимой корректором.Сигнал с корректора поступает на первые входы перемножителей 15, 17 и через преобразователь 9 - на первые входы пере- множителей 18 и 16. На вторые входы пере- множителей 15 - 18 подаются постоянные для каждого отрезка Т напряжения, равные значению входного сигнала и его преобразования Гильберта в момент 1 : одно с выхода ключа 12, запоминающего на время Т мгновенное значение входного сигнала корректора, другое - с ключа 11, запоминающего на время Т мгновенное значение преобразования Гильберта входного сигнала. Ключи 11 и 12 управляются импульсами с генератора 22.Сигналы с сумматоров 7, 6 поступают на ключи 14 и 13, на выходах которых получаются дискретные сигналы, и ключи 13 и 14...

Номер патента: 862368

Опубликовано: 07.09.1981

Авторы: Гаврилов, Лютов

МПК: H04B 3/46

Метки: вокодерных, каналов, качества

...ко входам синтезатора 11, а выход синтезатора 11 - ко входу вычитаюшего блока 12. Выход генератора возбуждения 10 соединен также со входом эталонного синтезатора 13, остальные входы которого соединены с выходами эталонного генератора 14 опорных сигналов, синхронизируюшего сигналом с управляющего выхода декодирующего блока 9. Выход эталонного синтезатора 13 подключен ко второму входу вычитаюшего блока 12, к выходу которого подключены последовательно соединенные квадратичный детектор 15, интегратор 16 и индикатор 17. 5 10 15 20 25 Зо 35 40 45 50 55 Выходы эталонного генератора опорных сигналов 14 и генератора возбуждения 10 подключены ко входам измерителя 18 расстройки основного тона, выход которого соединен с индикатором...

Номер патента: 862369

Опубликовано: 07.09.1981

Авторы: Астапчук, Папэ, Шувалов

МПК: H04B 3/46

Метки: сигнала, стирания, формирования

...ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Редактор Б. ФедотовЗаказ 6633/53 а ления взвешенной суммы сигналов и пороговый блок 6, преобразователь 7 сигналов и декодер 8.Устройство работает следующим образом,Принимаемый сигнал с преобразователя 5 7 поступает на гп детекторов 1, осуществляющих контроль за отдельными параметрами сигнала. Сигналы стирания по отдельным параметрам с детекторов 1 поступают в анализатор 2. Сюда же поступает сигнал Ошиб 10 ка с декодера 8. Совпадение сигнала стирания и сигнала Ошибка говорит о том, что стирание было правильным. Если же сигнал стирания поступает при отсутствии сигнала...

Номер патента: 862370

Опубликовано: 07.09.1981

Авторы: Зубков, Ким, Рапопорт

МПК: H04B 7/12

Метки: акустический, ретранслятор

...коио делам изобретений и113035, Москва, Ж - 35, Раушскфилиал ППП Патент, г. Ужгород,едева Корректор Г 1 одяисное едактор Б. Федотоваказ 6634)53 а ароши итета СССР ткрытийя на 6., д. 4/5 ул. Проектная 3ный манипулятор 7, являющийся по существу управляемым генератором радиосигнала. Сигнал с манипулятора 7 поступает через фильтр 8 нижних частот на выходную шину 14.В исходном состоянии генератор 9 синусоидальных сигналов и амплитудный манипулятор 7 не работают, Для включения генератора 9 синусоидальных сигналов на входную шину 1 управляющего сигнала подают первый радиоимпульс, который после преобразования поступает на элемент И-НЕ2 с выхода порогового блока 5 непосредствен. но и через интегратор 11. На выходе элемента И-НЕ2...

Номер патента: 862371

Опубликовано: 07.09.1981

Авторы: Лапина, Савватеева, Фуксон

МПК: H04B 7/155

Метки: возникновения, каналах, локализации, перерывов, связи, участка

...пунктах приемник 1 контрольной частоты, индикатор2, дополнительный канал 3, на каждомконтролируемом пункте блок 4 совпадения, приемник 5 квитирующего сигнала,а на диспетчерском пункте - передатчик 6 квитирующего сигнала, контролируемый тракт 7, усилительные пункты8 тракта 7.Устройство работает следующим образом.При условии, что вследствие воздействия дестабилизирующих факторовприемник 1 контрольной частоты контролируемых пунктов имеют разброс по порогу срабатывания отА мин до Амскс 1а в приемнике 1 контрольной частоты диспетчерского пункта порогсрабатывания отрегулирован так,что он срабатывает лишь отперерывов амплитудой болееА 4 дкс, рас 1смотрим два возможных случая.В первом случае амплитуда перерыва оказывается в зоне разброса...

Номер патента: 866580

Опубликовано: 23.09.1981

Автор: Иконостасов

МПК: H01B 13/04, H04B 3/32

Метки: восстановления, кабельной, линии, работоспособности, связи

...стабилизацию характеристик кабеля при попадании влаги в междужильное пространство осуществляют путем локализации влаги и строительных длинах, для чего концы строительной длины герметизируют, например, путем сварки в монолит изоляции и оболочки на концах длин.Способ осуществляется следующим образом.Стабилизация за 1 цищенности кабельной линии, содержащей 17 строительных длин одночетверочного кабеля с пластмассовой изоляцией и оболочкой марки3 КВБ 1 х 4 х 3., 2 выполняется путем герметизации концов методом сварки изоляции и оболочки. После герметизации проводится сим метрирование усилительных участков. До герметизации концов защнщенность кабельной линии после симметрирования продолжает падать. После герметизации защищенность остается...
