H04B — Передача сигналов

Номер патента: 1020996

Опубликовано: 30.05.1983

Авторы: Кочетков, Красковский, Лебедев, Липовецкий, Семенов

МПК: H04B 3/06

Метки: двоичных, регенератор, сигналов

...первый 8 и второй 9 анализаторы сигналов, блок 10 интегральной регистрации, блок 11 регистрации сгробированием коммутатор 12 и интегратор 13. Регенератор работает следующим образомДля уменьшения вероятности онибох при наличии различных искажений входного сигнала производится параллельная регистрация информационных посылок. Выбор необходимого метода регистрации осу- . ,ществляется по результатам анализа искаМсений входного сигнала как в данном тактовом интервале, так и в течение нжо, торого промежутка времени, предшествующего анализируемого такту,. Результат определения знака посылки выбирается от того блока 10 иди 11, который при данном виде искажений обладает наибольшей исправляющей способностью,ходная информация поступает одновре-...

Номер патента: 1020997

Опубликовано: 30.05.1983

Авторы: Брандорф, Дмитриев, Котляров

МПК: H04B 3/40

Метки: проводной, связи

...точке абонентские аппараты связи, выходы которых подсоединены через.станционный защитно-коммутационный узел и линейные провода линии связи к абонентским аппаратам узла связи, Выходы которых, обьединенные в общей точке, соединены с общим проводом, йв центральном узле связи включен дифференпиальный усилитель мощности, а в линию связи введен вспомогательный провод, причем выход дифференциального усилителя мощности подключен к обшей точке центрального узла связи, вход дифференциального усюателя мощности соединен с общим проводом а управляющий вход дифференциального. усилителя мощности соединен с обшей точкой узла связи через вспомогательный провод линии связи. Изобретение относится к системампроводной телефонной и телеграфной...

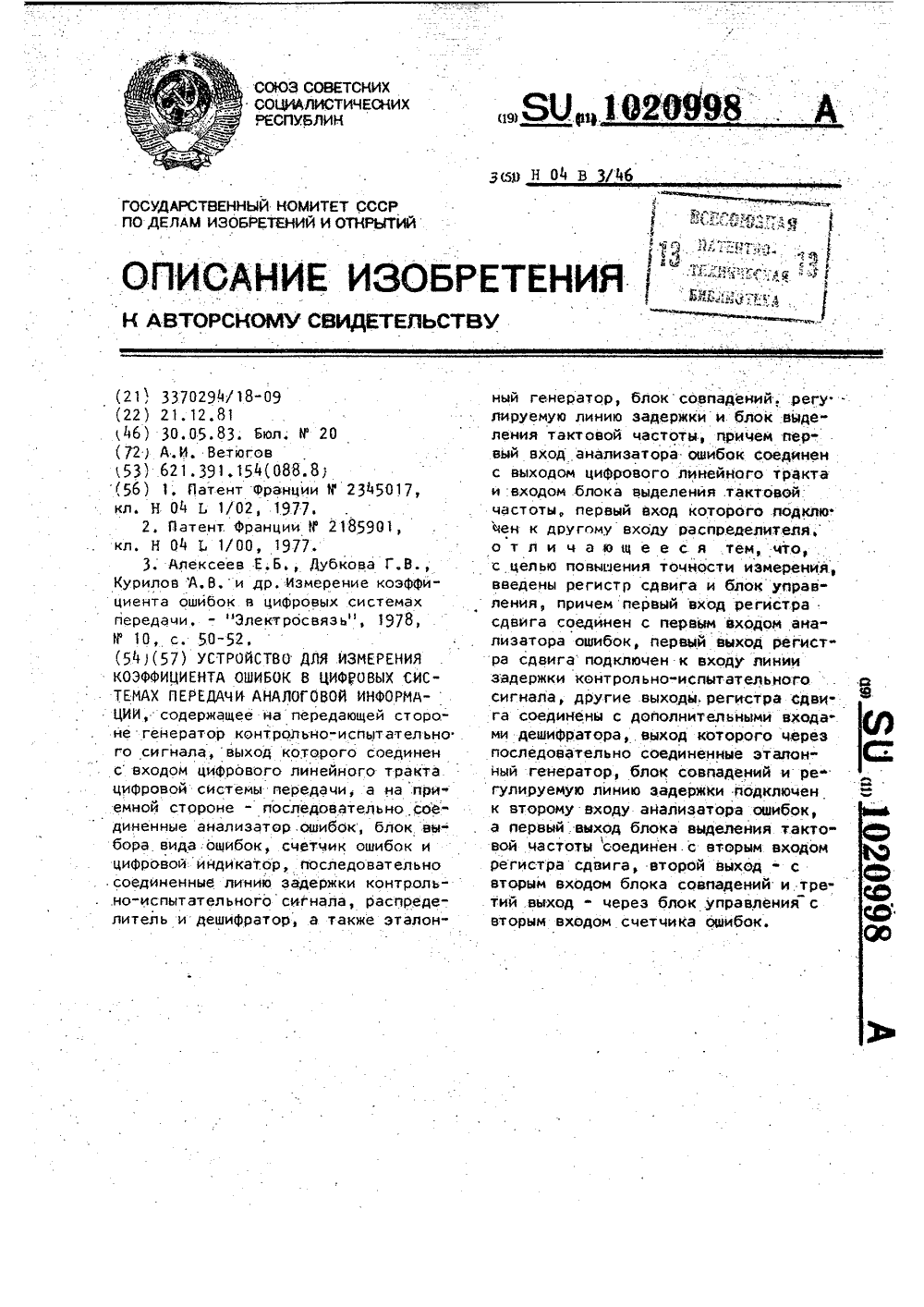

Номер патента: 1020998

Опубликовано: 30.05.1983

Автор: Ветюгов

МПК: H04B 3/46

Метки: аналоговой, информации, коэффициента, ошибок, передачи, системах, цифровых

...на передающей стороне генератор контрольно-испытательного сигнала, выход которого .соединен с входом цифрового линейного тракта цифровой системы передачи, а на приемнойстороне " последовательно соединенные анализатор ошибок, блок выборавида ошибок, счетчик ошибок и цифровой индикатор, последовательно соединенные линию задержки контрольно-испытательного сигнала распределитель и дешифратор, а также эталонный генератор, блок совпадений, регулируемую линию задеркжи и блок выделения тактовой цастоты, причем первый входанализатора ошибок соединен с выходом цифрового линейного тракта и входом блока выделения тактовой частоты,первый выход которого подключен к другому входу распределителя, введены регистр сдвига и блок управления, причем...

Номер патента: 1020999

Опубликовано: 30.05.1983

Авторы: Виноградов, Шишина

МПК: H04B 7/22

Метки: адаптивная, дискретной, информации, передачи, радиолиния

...4 передается корреспонденту навыбранной частоте (канаде). 15Уровень информационного сигнала вотсутствие сосредоточенной по спектрупомехи, опредедяющий запас энергопотенциада непрерывно контролируется бдоком8 измерения уровня сигнала. : 20Результаты измерения .поступают набпок 9, который и случае снижения уров.ня принимаемого сигнала формирует команду на включение режима введения избыточности Эта команда поступает на 25вход блока 10 ддя передачи корреспонденту и через первый вход элемента ИЛИ12 - на блок 11, приводя его в действие.Прн воздействии сосредоточенной поспектру помехи на информационный сигнал ЗОв нединейном элементе 23 образуютсябиения,Сигнал биений 3 5 выдедяется подосовым фильтром 14, верхняя частота среза 6 полосы...

Номер патента: 1021000

Опубликовано: 30.05.1983

Авторы: Нехорошев, Рабкин, Ширяев

МПК: H04B 17/00

Метки: выделения, оптимальных, связи, частот

...сигнал сравнения по алгебраической величине не превышает некоторых, заранее известных соответствующих по знаку пороговых уровней. Сформированные сигналы преобразуются в преобразо- О вателе 21 в обобщенные сигналы реверсирования и остановки и подаются в блок 5, а сигнал остановки (Оф), кроме того, подается в блок 14, Сигналами реверсирования в блоке 8 управляется через са ц ответствующий коммутатор подача тактовых импульсов на соответствующие входы реверсивного счетного регистра, а сигналом остановки с помощью соответ ствующего ключа прекращается подача щ импудьсов на входы того же регистра.Сигналы регистра перекодируются и по-, даются на соответствующие кпючи:блока 10. Поскольку сигналы реверсивного регистра: в целом представляют...

Номер патента: 1021001

Опубликовано: 30.05.1983

Авторы: Картушин, Кононенко, Шереметов, Щеколдин

МПК: H04B 17/02

Метки: приема, сигналов

...к перво му. его входу подключен инвертированный выход второго разряда регистра 3 сдвига, а к остальным 1 входам прямые выходы остальных разрядов, а они быди в состоянии 1" до прихода стартового сигнала, т.е. произойдет выделение стартовой посылки. На логические уровни : "0" и составе г, информационных. посылок второго элемента И 4 реагировать не будет, так как стартовая нулевая посьщка, подвигаясь далее по г разрядам регистра 3 сдвига, будет посдедоватщьно подавать логический уровень уф на остальные т входы второго элемента И 4, Выделившийся положительный старто вый импульс подается с выхода второго элемента И. 4 на первый вход четвертого элемента И 8 и на первый вход тре 5 1021 тьего элемента И 5. ТретИЙ элемент И 5 открыт, так как...

Номер патента: 1022313

Опубликовано: 07.06.1983

Авторы: Гармонов, Котов

МПК: H04B 1/10

Метки: подавления, помех, узкополосных

...первого перемножителя включены последовательно третий перемножитель, другой вход которого является входом сигнала,гетеродинной частоты, и полосовой фильтр суммарной частоты. На чертеже представлена структурная схема предлагаемого устройства.Устройство подавления узкополосных помех содержит синхронизируемый генератор 1, первый перемножитель 2, второй перемножитель 3, полосовой фильтр 4 сигнала, режекторный фильтр 5 помехи, третий перемножитель 6 и полосовой фильтр 7 суммарной частоты. Устройство работает следующимобразом.Предположим, что на вход устройства поступает смесь т (С) полезного сигнала Бэв(С)=Я(С) соз(дзС+5 +ЩС) и сосредоточенной помехи1(С) А совИ, С + о(С) , тогдат(С) = Б(С) созсазС +Ср(СЯ ++ А совсо; С +...

Номер патента: 1022314

Опубликовано: 07.06.1983

Авторы: Загродский, Плаксиенко, Сучков

МПК: H04B 1/10

Метки: выделения, радиоимпульсов, фоне, частотно-модулированных, шумов

...для выделения частотно-модулированных радиоимпульсов на фоне шумов содержит первый канал 1 обработки сигнала, второй канал 2 обработки сигнала, сумматор 3, основные полосовые фильтры 4 и 5, дополнительные полосовые фильтры 6 ивычитающие блоки 8 и 9, ограничители 10 и 11, регуляторы уровня 12 и 13, детекторы 14 и 15, инвертор 16, ФНЧ 17 и 18.Устройство работает следующим образом.Входной процесс, состоящий из смеси сигнала и шума, разделяется полосовыми фильтрами 6,7, и поступает в два идентичных канала 1 и 2. Управление уровнем процесса в канале осуществляется с противоположного канала через ФНЧ 18 и 17. Далее сигнал поступает на полосовые фильтры 4 и 5, предназначенные для восстановления спектра сигнала после...

Номер патента: 1022315

Опубликовано: 07.06.1983

Авторы: Воробьев, Пьюк

МПК: H04B 3/04

Метки: амплитудно-частотных, каналов, коммутируемых, корректирования, связи, характеристик

...черезсоответстаукюций амплитудный детектор соединен с входом соответствую"щего блока сравнения.На фиг.1 представлена структурная5 электрическая схема предлагаемогоустройства, на фиг.2 - диаграммы,(пояснякнцие его работу.Устройство для корректированияамплитудно-частотных характеристик16 коммутируемых каналов связи содержитблок 1 корректирующих звеньев, Ймасштабных усилителей 2, Й переключателей 3, й амплитудных детекторов4, И блоков 5 сравнения, М компара торов б, блок 7 уцравления, усилитель-,ограничитель 8 и частотный детектор 9.Устройство работает следующим образом,Испытательный сигнал состоит изчередующихся импульсов двух частот1 1 и 11, следящих друг за другомбез пауз фиг. 2 о). Такие сигналынет необходимости формировать...

Номер патента: 1022316

Опубликовано: 07.06.1983

Авторы: Лев, Маркарян, Сирбиладзе

МПК: H04B 3/04

Метки: квазитроичного, регенератор, сигнала, цифрового

...управляемыйиспользовать генератор с частотой в 15 фильтр 7, второй управляемый Фильтрлько десятков раз большей чем 8, усилитель 9 низкой частоты, сум е ильт ы со:частота линейного сигнала, матор 10, а управляемые фи рНаиболее близким к ПРедлагаемомУ держат синхронн й фильтр 11 и полоявляется регеиератор, содержащий совой фильтр 12,последовательно соединенные усили- Устройство работает следующим обтель-корректор, блок управления, 20 разом.формирователь управляющего напряже- На вход регенератора поступаетния, генератор и делитель частоты, квазитроичный цифровой сигнал, апе вый и второй выходы которого сое- также синхронизирующий синусоидальпервыдинены сооены соответственно со вторым и ный сигнал введенные в ниэкочастоттретьим входами...

Номер патента: 1022317

Опубликовано: 07.06.1983

Авторы: Бондаренко, Муратов, Шнайдерман

МПК: H04B 3/46

Метки: необслуживаемых, пунктов, усилительных

...преобразование сигналов извещения.Со второго выхода генератора 7 одновременно с подачей управляющеготсигнала на модулятор подается тактовый сигнал на .датчик 3. Под воздействием тактового сигнала на одном из выходов датчика 3 появляется команда на включение соответствующей ячейки анализа 5,55 и анализатора 45 сигналов извещения. Каждому контролируемому НУП соответствует своя ячейка анализа, которая включается синхронно с выбором сигнала извещения. В момент включения ячейки анали-.10 эа осуществляется анализ сигнала извещения, поступившего с НУП, в резуль- тате чего на выходе ячейки анализа появляется сигнал, соответствующий состоянию контролируемого НУП. Этот сигнал поступает на. вход соответствующего дешифратора 17 - 17 п блока 2...

Номер патента: 1022318

Опубликовано: 07.06.1983

Авторы: Забелин, Милин, Мозель, Продан, Робинков

МПК: H04B 3/46

Метки: информации, линий, неисправного, обнаружения, передачи, регенерации, телеконтроля, участка, цифровой

...преобразователя линейного кода, выход 1 которого является выходом передающего полукомплекта оконечного линейного оборудования, а к выходу каждого иэ П необслуживаемых участков регенерации подключен другой вход каждого из и узлов линейного телеконтроля, при этом,в узлы линейного телеконтроля и в приемный полукомплект оконечного линейного оборудования введены обнаружитель и анализатор нарушений линейного кода, а также измеритель вероятности нарушений линейного кода, причем вход обнаружителя нарушений линейного кода и первый вход анализатора нарушений линейного кода объединены и являются входом приемногополукомплекта оконечного линейного оборудования и входом каждого линейного узла телеконтроля, выход обнаружителя нарушений...

Номер патента: 1022319

Опубликовано: 07.06.1983

Автор: Дударев

МПК: H04B 3/46

Метки: канала, качества, оценки, связи

...демодулятор подключен к первому входу первого элемента И и к входу первого элемента НЕ, выход тактового генератораподключен к входу первого генератора импульсов и через последовательно соединенные фазовращатель и формирователь такто" вых импульсов к второму входу перво- го элемента И и к первому входу второго элемента И, выход второго генератора импульсов подключен к входу .второго элемента НЕ и к второму входу второго элемента И, а вход второго генератора импульсов соединен с выходом Фазовращателя, выходы первого .и второго элементов НЕ, подключены к третьим входам первого и второго элементов И, выходы которых подклЮ- чены к входам элемента ИЛИ, выход которого через счетчик оьмбок подключен к второму входу индикатора, третий выход...

Номер патента: 1022320

Опубликовано: 07.06.1983

Авторы: Бураченко, Вознюк, Кожевников, Коржов, Морозов, Решетников, Ряузов

МПК: H04B 7/08

Метки: компенсацией, помех, разнесенных, сигналов, сложения, широкополосных

...помех содержит И ветвей 1 при ема, каждая из которых состоит из синхронных детекторов 2, фильтров 3нижних частот (ФНЧ), перемножителей. 4, сумматора 5, усилителя-преобразо"вателя б, фазовращателя 7, а такжесумматор 8, демодулятор 9, генератор10 псевдослучайной последовательности (НСП), блок 11 компенсации, и Иблоков 12 формирования сигналов.Причем блок 11 компенсации содержит блоки 13 вычитания, перемножителя 14, смесителя 15 и гетеродин 16,а каждый из блоков 12 формированиясигналов содержит сумматор 17, синхронные детекторы 18, фазовращатель19 и частотно-модулированный генера тор (ЧИГ) 20.Устройство работает следующим образом.На вход устройства воздействует смесь широкополосного сигнала М Нс (Ъ 9Я ), узкополосной помехи 8 и 9 п...

Номер патента: 1022321

Опубликовано: 07.06.1983

Авторы: Антохина, Бовина, Гусаров, Скуратов

МПК: H04B 7/165

Метки: адаптацией, радиосвязи, частоте

...демодулятора, блок оценкикачества канала связи, формировательсигнала обратной связи и блока на стройки, выход которого подключен куправляющему входу одного иэ приемни"ков, а также на передающей сторонепреобразователь частоты, включенныймежду выходом модулятора и входом Щ передатчика, и блок разделения сигналов, включенный между выходом приемника сигналов обратной связи ивходом блока настройки, выход которого подключен к опорному входу преобразователя частоты, а на приемной стороне введены блок уплотнения,(П -1) блоков оценки качества каналасвязи и (О -1) блоков настройки,выходы которых подключены к управляю.щим входам соответствующих приемников, выходы приемников через блокиоценки качества канала связи подклю.чены к входам блоков...

Номер патента: 1023665

Опубликовано: 15.06.1983

Авторы: Волошин, Вялых, Рубанов, Шеханов

МПК: H04B 1/10

Метки: подавления, помех

...структурнаясхема предложенного устройства; нафиг, 2 а, б, в, г, д - диаграммынапряжений, поясняющие его работу.устройство подавления помех содержит линейный широкополосный тракт1, прерыватель 2, демодулятор 3, детектор 4 автоматической регулировкиусиления, широкополосный усилитель 5детектор 6 помех, Формирователь 7запирающих а 4 пульсов, детектор 8,второй прерыватель 9, накопитель 10,Фильтры 11 с переменной добротностьюи Формирователь 12 управляющих импульсов, причем цепь ЬРУ состоит иэ детектора 8 и накопителя 10.Устройство работает следующим образом.Поступающая на вход устройства смесь сигнала, импульсной и сосредоточенной помех задерживается в линейном широкополосном тракте 1 на время, необходимое для того, чтобы...

Номер патента: 1027837

Опубликовано: 07.07.1983

Автор: Вокин

МПК: H04B 17/00

Метки: амплитудной, модуляции, подавления, радиоприемника, уровня

...генератора, выход первого коммутатора через выпрямитель соединен с входом второго коммутатора, а соотвествующие 55 выходы блока управления соединены с управляющими входами блока сравнения и блока памяти. На чертеже представлена структурная олектрическая схема предлагаемого устройства.Устройство для автоматического контроля уровня подавления амплитудной модуляции радиоприемника содержит датчик 1 тест-сигналов, контрОльный генератор 2, аттенюатор 3; блок 4 намяти, синхронизатор 5, первый коммутатор 6, фильтр 7, выпрямитель 8, второй коммутатор 9, блок 10 управления, блок 11 сравнения, блок 12 индикации. На чертеже показан также контролируемый радиоприемник 13.Предлагаемое устройство работает следующим образом.По сигналу блока 10...

Номер патента: 1029418

Опубликовано: 15.07.1983

Авторы: Круглов, Михайлов, Сартасов

МПК: H04B 1/06

Метки: приема, сигналов

...сигнала.Цель изобретения - уменьшение искажений полезного сигнала.Поставленная цель достигается тем, что 15 в устройстве для приема сигналов, содержащем последовательно соединенные входной аттенюатор, к управляющему входу которого подключен формирователь управляющих сигналов, тракт высокой частоты и охваченный цепью АРУ тракт промежуточной частоты, выход формирователя управляющих сигналов подключен к дополнительному входу управления коэффициентом передачи тракта высокой частоты, при этом произведение коэффициентов передачи вход ного аттенюатора и тракта высокой частоты постоянно.На чертеже представлена структурная электрическая схема предлагаемого устройства.Устройство содержит входной аттенюатор 1, формирователь 2 управляющих...

Номер патента: 1029419

Опубликовано: 15.07.1983

Авторы: Новоселов, Плющев, Фомин, Чекулаева, Чемоданова

МПК: H04B 3/46

Метки: импульсной, модуляцией, сигналов

...оценки, выход которого соединен с другим входом сумматора 6 и с другим входом входного формирователя 1 разностного сигнала.Устройство работает следующим образом,Оценка контролируемого отсчета формируется в сумматоре 6, сигнал с выходакоторого поступает в формирователь 7 прогнозированной оценки, где известным образом, например по запомненной оценкепредыдущего отсчета, формируется прогно зированное значение контролируемого отсчета. Сигнал прогнозированной оценки с формирователя 7 поступает на один вход входного формирователя 1 разностного сигнала, на другой вход которого подается принимаемый отсчет. С выхода формирователя 1 сигнал разности поступает на один из входов блока 2 сравнения и на сигнальный вход ключа 3.Если принимаемый...

Номер патента: 1029420

Опубликовано: 15.07.1983

Авторы: Востров, Григорович, Шубин

МПК: H04B 17/00

Метки: времени, переключения, радиостанций

...входу, второго ключа, выход второго дешифратораподключен к управляющим входам третьегоключа и регистра, выход третьего дешифратора подключен к второму входу второгоэлемента ИЛИ, к второму входу первого30 ключа и через элемент НЕ, к второму входупервого элемента И,ЛИ, выход четвертогодешифратора подключен к управляющемувходу блока индикации и к первому входутриггера, второй вход которого соединенс клеммой Пуск, а выход - с управляющим входом счетчика,На фиг. 1 приведена структурно-электрическая схема предлагаемого устройства;на фиг. 2 - временные диаграммы, поясняющие работу устройства; на фиг. 340 виды огибающей высокочастотного сигналана выходе детектора.Устройство для измерения времени переключения радиостанции содержит блок 1связи с...

Номер патента: 1030973

Опубликовано: 23.07.1983

Авторы: Кособоков, Крупянко, Тишин, Хворостенко, Шишкин

МПК: H04B 1/12

Метки: компенсации, помех

...степени компенсации.поставленная цель достигается тем,5 О что в устройстве компенсации помех,содержащем соединенные последовательно усилитель-инвертор, квадратурныйФильтр, другой вход которого является входом опорной частоты, сумматор, 55 другой вход которого является входомустройства, к дембдулятор,.выходкоторого является выходом устройства, между выходом сумматора и входомусилителя-инвертора включен дополни тельный сумматор, между выходом идругим входам которого включены пос-. ледовательно дополнительный усили,.тельинвертор и дополнительный квад ратурный Фильтр, между выходом демо дулятора и другим входом дополнительного квадратурного фильтра включен перемножитель, другой вход которого является входом несущей частоты полезного...

Номер патента: 1030974

Опубликовано: 23.07.1983

Авторы: Безлюдова, Панов

МПК: H04B 1/26

Метки: смеситель

...продольных ребрахс противоположных концов бруска,а каждый диод размещен на соответствующей грани бруска,На фиг. 1 и 2 приведена конструкция смесителя.Смеситель содержит диэлектрическое основание 1, выполненное в формебруска 2 прямоугольного сечения.Отрезки 3 и 4 двухпроводной линии 40передачи, расположенные на диэлектри.ческом основании 1, с одной сторонысоединены с центральным и экраннымпроводниками коаксиального тракта 5сигнала, а с другой стороны соединены с диагоналями мостового соединения диодов 6-9. Отрезки 1.0 и 11двухпроводной линии передачи, такжерасположенные на диэлектрическомосновании 1, с одной стороны соединены с центральным и экранным проводниками коаксиального тракта 12гетеродина, а с другой стороны соединены с...

Номер патента: 1030975

Опубликовано: 23.07.1983

Авторы: Анисимов, Арямкин, Ванде-Кирков, Матвеев

МПК: H04B 1/64

Метки: звуковых, компандирования, сигналов, цифрового

...элемент И 9, элемент ИЛИ 10, регистр 11, второй элемент И 12, синхронизатор 13, блок 14 определения максимального кода 14, третий элемент И 15, блок 16 управления, блок ЛФормирования маркерного сигнала,а на приемной стороне - демультиплексор 18, регистр 19, экспандер 20,АЦП 21, блок 22 обратной коррекции.Работа устройства для цифровогокомпандирования звуковых сигналовосуществляется следующим образом.Аналоговый сигнал с выхода источника 1 звукового сигнала через блок2 коррекций, который осуществляетчастотную коррекцию сигнала, соглас 10но. рекомендациям МККТТ (подъем высокочастотных составляющих сигна.ла), и ограничитель 3, согласующийамплитуду звукового сигнала с динамическим диапазоном АЦП 4, поступает 15на информационный вход...

Номер патента: 1030976

Опубликовано: 23.07.1983

Авторы: Лифшиц, Москвитин, Полянский

МПК: H04B 3/04

Метки: автоматической, корректора, регулировки, характеристик, частотных

...состояние устройства в двоичном коде выражается числом 10000. , Если при этом искажения частотной характеристики оказываются в пределах заданных норм, то действие 25 сигнала на выходах компаратора 2, а, следовательно, и на входе элемента ИЛИ, прекращается, и распределитель 7 импульсов переходит в стоповое состояние, регулировка корректора частотных характеристик заканчивается. Если же компенсации искажений частотной характеристики не произош.ло, то компаратор. 2 по одному из выходов формирует сигнал и происходит второй шаг регулировки.Предположим, что комнаратор 2 сформировал сигнал по первому выходу, Это соответствует необходимости уменьшения искажений частотной ха рактеристики, т.е. уменьшеныо чис-. ленного значения состояния...

Номер патента: 1030977

Опубликовано: 23.07.1983

Автор: Кауфман

МПК: H04B 7/00

Метки: команд, радиопередачи

...является величиной постояв1 чустановочный триггер 14. ной и представляет собой ФиксированьУстройство для радиопередачи ко ный алгоритмический сдвиг между выманд содержит на приемной стороне деленным и истинниа информационнымиприемник 15, фильтр 16, детектор 17, сигналами.формирователь 18 демодулированногоЙсигнала, счетный триггер 19, генера- НеличинаЛ. М)/И является пог 21 част ттор 20 стабильной частоты, делитель решностью радиопередачи информационастоты, ключи 22 и 23, ревер- ного сигнала и представляет собойсивный счетчик 24, установочные усредненное значение величины погтриггеры 25 и 26, элемент 27 стабиль решностей радиопередачи всех юатуль .ной.задержки, блок сброса 28, формы- сов, составляющих кодовую посылкурователь 29 выходного...

Номер патента: 1030978

Опубликовано: 23.07.1983

Авторы: Газарова, Клемин, Шлакан

МПК: H04B 7/00

Метки: автовыбором, приема, телеинформации

...демодулятора 4, ключа 5, ключа б контрольных сигналови инвертора 7,блок 8 управления, выходной блок Э, первый счетчик 10контрольных .сигналов, второй счетчик11 контрольных сигналов, блок 12Фиксации переключений, блок 13 формирования сигнала запрета, блок 14определения уровня помех, блок 15формирования сигнала сброса и блок16 временной задержки.Устройство работает следующимобразом,Информационные сообщения в кодовойформе из каналов связи параллельно поступают на входы приемных трактов 1 и 2. В приемниках 3 каждогоприемного тракта производится селекция сигналов по адресной части и ихформирование. В демодуляторе 4 принятый сигнал демодулируется и проверяется например, по четности. Послепроверки к правильно принятому кодовому сигналу...

Номер патента: 1030979

Опубликовано: 23.07.1983

Автор: Волков

МПК: H04B 7/00

Метки: связи

...усилитель и амплитудный ограничитель, последовательно соединенные детектор, огибающей,фильтр нижних частот ФНЧ и первый,балансный модулятор,а также частотный дискриминатор, второй усилительи генератор несущей частоты, -выходкоторого подключен к второму входупреобразователя частоты, а на приемной стороне последовательно срединенные усилитель высокой частоты,первый преобразователь частоты и первый ФНЧ, при этом второй вход первого преобразователя частоты соединен с выходом первого гетеродина,а также второй гетеродин, выход которого подключен к первому входу второго преобразователя частоты 1 2 40Однако известная система связиимеет невысокую пропускную способность вследствие относительно широкой полосы.Цель изобретения - повышение...

Номер патента: 1030980

Опубликовано: 23.07.1983

Автор: Вороненко

МПК: H04B 7/165

Метки: преобразования, сигнала

...направлен-ный ответвитель 1, первый регенератор 2 с многопозиционной фазовоймодуляцией, первый амплитудный ограничитель 3, дополнительный направленный ответвитель 4, сумматор 555, мощности, второй регенераторб смногопозиционной фазовой модуляцией,второй амплитудный ограничитель 7,аттенюатор 8, выходной сумматор 9мощности.Устройство для преобразования 6 Осигнала работает следующим образом,На вход направленного ответвителя 1 поступает входной сигнал сшестнадцатипозиционной амплитуднофазовой модуляцией и через, него час+тично проходит на один вход сумматора 5 мощности и на вход первогорегенератора 2 с многопозиционнойфазовой модуляцией,. в качестве которого используется регенератор с четырехпозиционной фазовой модуляцией.В этом случае на...

Номер патента: 1035807

Опубликовано: 15.08.1983

Авторы: Безденежных, Дмитриев, Караваева, Пронин, Соколов, Феськов, Янов

МПК: H04B 1/06

Метки: дискретной, связи, системы, техники

...приема-передачи информации. ЗОПоставленная цель достигается тем,что в устройстве связи для системыдискретной техники, содержащем клю-"чевые элементы, выходы которых образуют информационные шины, шины разрешения передачи, соединенные с разрешающими входами ключевых элементов, приемные регистры и элементы И, введеныпоследовательно соединенные многовходовые элементы ИЛИ, элементы зщ 1 ержки,щои формирователи импульсов, выходы которых соединены с первым входом соответствующих элементов И, выходы которых соединены с тактовыми входами приемных регистров, информационные входы которых соединены с соответствующими. информационными шинами и входами многовходовых элементов ИЛИ, а инверсный входэлементов И соединен с соответствующейшиной...

Номер патента: 1035808

Опубликовано: 15.08.1983

Автор: Воробьев

МПК: H04B 1/10

Метки: приема, сигналов, шумоподобных

...от состояния триггера 14 такто. 18, обеспечивая поочередную записьв регистры значений ВКФ. В это врегистров через переключатели 13 или12 поступают импульсы. повыщеннойтактовой частоты т 2 т, поступающие сблока 7, а переключатели 19 и 20 пропускают значения ВКФ, считываемые сэтих регистров сдвига, в соответству"ющие преобразователи 21 и 22, послечего аналоговые значения, ВКФ .интерполируются в интерполяторах 23 и 24соответственно,Работа блока 7 управления и Формирования автокорреляционных Функцийделителя на два этапа, на первомиэ которыхосуществляется вычислениеапериодических АКФ копий сигналов изапись их значений в памяти, на втором в режиме приема информации осу"ществляется периодическое считывание этой .информации на входы...
