H04B — Передача сигналов

Номер патента: 1378068

Опубликовано: 28.02.1988

Авторы: Аминтаев, Андреев, Березкин, Кириллов

МПК: H04B 3/46

Метки: амплитудно, амплитудно-фазовых, многократной, модеме, модуляцией, отображения, соотношений, фазовой

...тмакс / (5 Уровень управляющегосигнала модулятора Фаза на выходе манипу- лятора Вход квадратурного канала Вход синфаэного канала О О О Г/2 -Г/2 О 1 1 О При выполнении условия (1) навыходах многофазного фазового де 20тектора 8 формируются сигналы биений, амплитуды и фазы которых определяются амплитудно-фазовыми характеристиками многофаэного фазовогодетектора 8 и блока 7. Таким образом, в схеме включения (фиг. 1)многофазный фазовый детектор 8 работает в режиме многофазного преобразователя частоты, на выходахкоторого эа счет ФНЧ с полосой1 Р фнч -Рмас выделяются сигналыраэностной частоты, амплитуды и фазы которых определяются амплитуднофазовыми погрешностями исследуемыхтактов,На выходе смесителя 2 образует"35 ся модулированный сигнал с...

Номер патента: 1378069

Опубликовано: 28.02.1988

Авторы: Бондаренко, Донченко, Дутковский, Муратов, Шнайдерман

МПК: H04B 3/46

Метки: линии, передачи, сигналов

...с выхода 22 сигнала канала контрольной частоты на вход триггера 1. Канал контрольной частоты (не показан) связан с общим выходом блоков оптической или акустической сигнализации рядовых транспарантов в ЛАП ОУП, фиксирующих пропадание контрольных частот. При этом с выхода триггера 11 поступает сигнал запроса на четвертый вход анализатора 4При появлении этого сигнала анализатор 4 осуществляет запись данных по первому входу о номере контролируемого в данный момент НУП 14, С приходом очередного тактового импульса от датчика 6 на первом выходе анализатора 4 появляется управляющий сигнал, изменяющий режим генератора 7 управляющих сигналов. Управляющий сигнал с анализатора 4 переключает (электронный) ключ 30 генератора 7 таким образом,...

Номер патента: 1378070

Опубликовано: 28.02.1988

Авторы: Данич, Долотов, Израилев, Мартиросов, Чирков

МПК: H04B 3/54

Метки: высокочастотных, каналов, связи, телемеханики

...в котором осуществляется 70 6Фазовая и амплитудная демодуляцияпринятого сигнала несущей частоты(Аиг.З ж), который далее поступаетчерез четвертый выход 47,102 приемника 17,70 на первый вход декодера2,55, а через третий выход 46,101приемника 17,70 на второй вход декодера 2,55. С третьего выхода второгодемодулятора 23,76 выпрямленный сигнал несущей частоты поступает науправляющий вход усилителя 19,72с регулируемым коэффициентом усиления.С выхода декодера 2,55 сигналызанятия, отбоя, набора номера поступают в блок 3,56 автоматическогосоединения абонентов, в котором осуществляются все необходимые соединения,С третьего выхода 46,101 приемника17,70 выделенный сигнал Аазовойманипуляции поступает на второй входкоммутатора 27,82 полярности, на...

Номер патента: 1378071

Опубликовано: 28.02.1988

Авторы: Горбунов, Симаков

МПК: H04B 7/15, H04B 7/26

Метки: ретранслятор

...по величине время паузы в передаче информации через данный ретранслятор. По окончании сигнала вызова команда включения передатчика по вызову на выходе дешиАратора 3 пропадает, однако за счет поступле. - ния команды памяти сигнала вызова от блока 5 через сумматор 7 на один вход элемента И 9, на другом входе которого присутствует команда включения передатчика по несущей, передатчик 2 остается включенным, и происходит ретрансляция инАормации приемником 1 и передатчиком 2.Режим ретрансляции продолжается до тех пор, пока не исчезнет высокочастотный сигнал на входе приемника 1. Прн этом пропадает команда включения передатчика по несущей на выходе измерителя 4 отношения сигнал/шум и передатчик 2 выключается. Следующее включение в режим...

Номер патента: 1378072

Опубликовано: 28.02.1988

Автор: Филончик

МПК: H04B 17/00

Метки: параметров, подвижных, радиостанций

...поступает на формирователь 23, который осуществляет преобразование непрерывных сигналов в дискретные в десятичном коде. Далее сигналы поступают на микшер 22, который их смешивает соответствующим образом, Выделенные модулирующие сигналы приемниками 7 или 8(в зависимости от КВ или УКВ радиостанции установленной на локонмотиве) подаются на приемник 10, который осуществляет разделение сигналов, Разделенные сигналы поступают в измерительный блок 11, в котором осуществляется измерение нелинейных искажений амплитудно-частотной характеристики подвижной радиостанции, чувствительности приемника 27, несущей частоты и девиации частоты передатчика 26, тональной частоты генератора 25 и напряженности поля, создаваемой передатчиком 26. Измеренные...

Номер патента: 1378073

Опубликовано: 28.02.1988

Автор: Сошников

МПК: H04B 17/00

Метки: каналов, побочных, радиоприемнике, чувствительности

...сигнала проме жуточной частоты и генератора 1 сигналов в течение времени изменения промежуточной частоты исследуемого радиоприемника 19 от верхней границы до нижней границы его полосы пропус кания. Результаты умножения Г, 1и Г Ыпередаются вторично задержанным на время 6 элементом 14 задерж-, ки в сумматор 13. В третий раз задержанным на времяэлементом 14 25 задержки результаты счета сумматора 13 и третьего цифрового умножителя 11.3,передаются в первый цифровой делитель 8.1, где вычисляется частота гармоники гетеродина исследуемого радиоприемника 19, двоичные счетчики 6.1 и 6,2 возвращаются в исходное состояние, На выходе первого цифровогоделителя 8,1 в цифровом коде образуется номер гармоники гетеродинаЕпс 1 г + Гс маслуиГ...

Номер патента: 1381721

Опубликовано: 15.03.1988

Авторы: Ваккер, Паршин

МПК: H04B 1/10

Метки: модуляцией, подавления, помехи, угловой

...пропускания избирательного усилителя 12 (Фиг,2 б). В этом случае колебание на выходе полосового ограничителя 4 будет иметь постоянную амплитуду, а закон частотной модуляции будет таким же, как на входе устройства. Для эффективной работы устройства частотные характеристики полосового Фильтра 5 должны быть близки частотной характеристике избирательного усилителя 12, Тогда на выходе полосового Фильтра 5 будет сформировано узкополосное колебание с законом амплитудной модуляции близким к закону паразитной амплитудной модуляции помехи на выходе избирательного усилителя 12. Это колебание детектируется вторым амплитудным детектором 6, н результате чего на другой вход блока 3 поступает напряжение практически совпадающее по форме с законом НАМ...

Номер патента: 1381722

Опубликовано: 15.03.1988

Авторы: Головин, Кротов, Чистяков

МПК: H04B 1/10

Метки: подавления, помех, узкополосных

...поступает на широкополосныйусилитель 12, а затем используетсядля формирования сигнала обратнойсВЯэи, ПРОЙДЯ узкополосный Фильтр 354, 3.=1,2М, сигнал с выхода широкополосного усилителя 12 поступаетна вход порогового элемента 5; и,если уровень его превышает установленное значение, то на 0-входе 1)- 40триггера 8, появляется сигнал высокого уровня, Под воздействием импульса, поступившего на С-вход Птриггера 8; на выходе Р-триггера 8,появляется сигнал высокого уровня, 45который переводит ключ 2, в замкнутое состояние, а блок 6, - в состояние "хранение", Блок 6; "запоминает"уровень напряжения, поступивший отгенератора 7 и подключает его к входу управления настройкой узкополосного фильтра 4;, фиксируя тем самымчастоту настройки...

Номер патента: 1381723

Опубликовано: 15.03.1988

Авторы: Попше, Сотниченко

МПК: H04B 3/46

Метки: канала, связи, характеристик, частотных

...методике.Сигнал опроса компаратора 27 по входу стробирования от элемента ИЛи 17формируется элементом задержки 3(для учета времени завершения переходного процесса манипуляции, чемповьппается точность фиксации уровнямоночастот). Этот же сигнал опросаподается на счетный вход счетчика 40формирователя 37, тем самым устанавливая код уровня частоты, подключаемой коммутатором 20 ко входу компаратора 27. Попадание измеряемых уровней моночастот в поле допуска нормированных значений не изменяет состояния на выходе компаратора 27, несоответствие уровней - изменяет состояние его, на выходе компаратора 27появляется импульс, устанавливающийчерез элемент ИЗИ 19 триггер 34 вположение несоответствия АХ норме.Аналогичным образом формируютсясигналы...

Номер патента: 1381724

Опубликовано: 15.03.1988

Авторы: Булеев, Роменский, Филиппов

МПК: H04B 3/46

Метки: вокодерных, каналов, качества

...45 блока 5. Этот же импульс, проходя элемент задержки 42 блока 5, устанавливает триггер 43 в единичное состояние, открывая четвертый элемент И 44, С выхода четвертого элемента И 44 последовательность тактовых импульсов поступает на первый делитель 46 частоты. Далее процесс формирования управляющих воздействий происходит 40 аналогично процессам блока 4. По окончании контроля с выхода последнего разряда второго счетчика 47 блока 5 поступает импульс, обнуляющий триггер 43 и первый счетчик 40. 45 Сигнал с выхода второго делителя 48 частоты выводится в канал с помощью блока 49.С выхода блока 4 с частотой поступает на вход работающего контролируемого вокодерного канала 9, так что для момента времени можно записать2 = (с) + х(г), (1)55...

Номер патента: 1381725

Опубликовано: 15.03.1988

Авторы: Черток, Чикризов

МПК: H04B 17/00

Метки: избирательности, каналам, побочным, приема, радиоприемного, устройства, характеристики, частотной

...элемен та 23. задержки. Второй ВЯ-триггер 12. 2 возвращается в исходное состояние 0". На прямом выходе последнего напряжение 1 становится соответствующим "0" (фиг. 2,б; С = С) и вращение приемной антенны 2 прекращается, а на инверсном выходе внонь вырабатывается напряжение Б , соответствующее "1" (фиг. 2, г; С = С ь ), которое подается на управляющий вход второго ключа 24,2 и второй вход элемента И 5, что обеспечивает открытие первого ключа 24. при подаче на первый вход напряжения1", Одной 55 временно на втором блоке памяти 9. 2 фиксируется измеренное цифровым вольтметром 16 значение напряжения Ол)гВ макс фПо команде, поступающей с второго блока памяти 9.2 (импульс окончания записи информации) в цифровом вьг читающем блоке 11...

Номер патента: 1383511

Опубликовано: 23.03.1988

Авторы: Сошников, Суворов

МПК: H04B 17/00

Метки: восприимчивости, каналам, побочным, приема, радиоприемников

...радиоприемника 27,При совпадении частоты генератора 1 сигналов с нижней границей полосы пропускания побочного канала приема контролируемого радиоприемника 27 на выходе амплитудного компарато 1 а 2 также вырабатывается сигнал д уО,138351 который открывает только первый ключ 15.1. Счетчик 16 производит подсчет количества и; периодов колебаний сигНала промежуточной частоты с выхода УПЧ контролируемого радиоприемника 27 в течение времени перестройки частоты генератора 1 сигналов в полосе пропускания побочного канала при-. ема контролируемого радиоприемника 7 на уровне х. Эта информация заоминается на соответствующей строке лока 12 памяти (фиг.2). При совпаении частоты генератора 1 сигналоврезонансной частотой побочного каМала приема...

Номер патента: 1385296

Опубликовано: 30.03.1988

Авторы: Ипатов, Некрасов, Силантьев

МПК: H04B 1/10, H04L 1/24

Метки: информации, ошибок, предотвращения, принятой

...второй счетчик 8 и блок 10 задержки, а через элементы ИЛИ 11 и 12 сбрасывает регистр 4 памяти, Если длительности интервалов Т Т, То, Т, равны, то прозошл скачкообразное изменение частоты информационного сигнала. В этом случае срабатывает детектор 14 повторяющихся кодов и импульс на его выходе разрешает запись кода принятых одинаковых интервалов в блок 5 осреднения, При этом длительность принимаемых четырех и более одинаковых интервалов может быть как менее, так и более длительности информационного интервала, код которого хранился до этого в блоке 5 осреднения.На второй вход блока 9 сравнения поступает код с выхода второго счетчика 8, а на первый ее вход поступает код И , хранящийся в блоке 5 осреднения, Если код на выходе второго...

Номер патента: 1385297

Опубликовано: 30.03.1988

Авторы: Александров, Рабинович

МПК: H04B 1/26

Метки: частоты

...преобразованной частоты,Преобразователь частоты, содержащий волноводную секцию, один конец которой является входом частоты накачки и выходом преобразованной частоты, а к другому концу подключен отрезок волновода, снабженный подвижным короткозамыкателем, диод, который размещен между широкими стенками волноводной секции и один электрод которого является входом частоты сигнала, диэлектрический регулировочный винт, установленный на узкой стенке волноводной секции, о т л и ч а ю - щ и й с я тем, что, с целью расширения полосы рабочих частот и уменьшения уровня мощности накачки, введен проводник, который изогнут в Н- плоскости отрезка волновода и соединен одним своим концом с диэлектрическим регулировочным винтом-, а размеры узких стенок...

Номер патента: 1385298

Опубликовано: 30.03.1988

Авторы: Белоусов, Гущин

МПК: H04B 3/32

Метки: компенсирующего, линейных, сигнала, систем, трактов, уплотнения, формирования

...по уровню и противоположных по фазе. Нэ этих 40 сигналов, прошедших через контур 3 противосвязи и линию 4 задержки, нагруженную по входу и выходу на согласованные нагрузки 5 и 6 соответстекко, формируется компенсирующийигнал, который поступает на вход согласующего блока 7. Последний обеспечивает согласование волнового сопротивления линии 4 задержки и сопротивления, подверженного влиянию линейного тракта 8, в который подается50 компенсирующий сигнал. Для уменьшения уровня помех, вызванных естественным переходом электромагнитной энергии из влияющего линейного тракта, значение компенсирующего сигнала55 подбирается изменением значений элементов контура 3 противосвяэи, а его противофаэность указанной помехи. -включением входов контура...

Номер патента: 1385299

Опубликовано: 30.03.1988

Авторы: Батьков, Кожекин, Портной

МПК: H04B 3/40

Метки: балансный, контур

...абонентных линий связи городской телефонной сети,Цель изобретения - уменьшение времени настройки за счет упрощения процедуры настройки.На чертеже представлена структурная электрическая схема балансного контура.Балансный контур содержит И усилителей 1, блок 2 конденсаторов, коммутатор 3, блок 4 коммутации, М дополнительных усилителей 5, дополни тельный блок 6 конденсаторов.Балансный контур работает следующим образом.Основным элементом, определяющим амплитудно-частотную характеристику 25 балансного контура, является совокупность соответствующих усилителя 1, дополнительного усилителя 5, конденсаторов, входящих в состав блока 2 конденсаторов и дополнительного бло ка 6 конденсаторов, представляющая при противофазном переключении...

Номер патента: 1385300

Опубликовано: 30.03.1988

Авторы: Анцыпович, Манкевич, Ратанов

МПК: H04B 3/46

Метки: анализатор, сигнатур

...сдвигом остальных разрядов. Допустим, что в текущем цикле вычисляется сигнатура последователь - ности данных, стробируемых К тактами синхронизации. Пусть с приходом (К)-го такта состояние регистра 13 следующее8 Р 15 8 14 8 131 Я 8 н Вь 88 9 8В 6 8В 4 " З В81Во втором регистре 3 в этот моментхранится сигнатура, вычисленная впредыдущем цикле:5Р 16 Р 15 Р 1 Ф 13 11 11 ю з 3 1 Р 6 Р 1 Р 1 РЗР 1 Р 1Если с приходом К-го бита последовательности входных данных вновь полученная сигнатура равна ранее вычисленной, справедливо равенствоБ =Р +1,1 где 3 = 1, 215.15Следовательно, в рассматриваемый момент времени состояния пятнадцати разрядов первого регистра 2 Б 1 Б и второго регистра РР 1 одинаковы, но сдвинуты на шаг относительно друг...

Номер патента: 1385301

Опубликовано: 30.03.1988

Автор: Авдеев

МПК: H04B 3/46

Метки: диаграммы, дистанционного, кабельной, линии, необслуживаемых, пунктах, связи, уровней, усилительных

...превышении величиной Пц напряжения П у на выходе компаратора 6 появляется напряжение, приводящее к замыканию сигнальной цепиуправляемого ключа 8, который в определенный момент времени, определя 5 Оемый цикличностью работы распределителя 9, через распределитель 9 замы-кает линейную цепь контрольного канала 1, что приводит к вырабатываниюаварийного сигнала блоком 2 сигнали 55зации на ОУП, При понижении напряжения КЧ ниже номинального значения напряжение П через блок 3 сопряженияхч(с его второго выхода) и инвертор 4 поступает на второй вход элемента ИЛИ 5, а затем на первый вход компаратора 6, где он также сравнивается с величиной эталонного напряжения П вырабатываемого источником 7. Далее устройство работает аналогично случаю повышения...

Номер патента: 1385302

Опубликовано: 30.03.1988

Авторы: Гуревич, Дурец, Непомнящий, Паламарчук

МПК: H04B 3/46

Метки: линейных, ошибок, регенераторов

...выходов решающего устройства контролируемого 25регенератора (не показано)сигналы поступают на входы элементов памяти2 и 3, где происходит накопление уровней в зависимости от приходящего сигнала. В дифференциальном усилителе 4 30сигналы вычитаются, т.е. на его выходе формируется сигнал,пропорциональный текущему значению цифровой суммы (ТЦС). В дешифраторе 6 происходитанализ сигнала ТЦС таким образом,чтопри нахождении сигнала ТЦС в д-уровне на -м выходе дешифратора 6 появляется сигнал "1". Таким образом, на-м выходе дешифратора 6 частотапоявления " 1" пропорциональна частоте появления -го состояния в сигнале ТЦС. На выходе соответствующегоинтегратора 7 устанавливается напряжение, пропорциональное частоте появления -уровня ТЦС. При...

Номер патента: 1385303

Опубликовано: 30.03.1988

Авторы: Забелин, Милин, Покотилов, Продан

МПК: H04B 3/46

Метки: линейных, передачи, систем, телеконтроля, трактов, цифровых

...28 злгебраически складывается с выходным сигналом пикового детектора 29, в результате чего происходит эквивалентное смещение. порога решения пороговых блоков ЗО и 31, но неизменным остается значение порога для работы АРУ в корректирующем усилителе 33 (связь между выхолом пикового детектора 29 и соответствующим вхолом корректирующего усилителя ЗЗ). По величине смешения, при котором еще це наблюдается сбоя линейного сигнала, можно сулить о помехозашцшенности регецератора 32. При некотором значении сигнала на выходе сумматора 28 регецератор начинает лавзть сбои, что фиксируется ца обслуживаемой станции, аналогично режиму цепре. рывного контроля.Закон нарушения биполярности вхолящего в обслуживаемую станцию потока обнаруживается...

Номер патента: 1385304

Опубликовано: 30.03.1988

Авторы: Малхасян, Мочалов, Тоискин

МПК: H04B 7/00

Метки: передачи, приема, сигналов

...радиоканала.Длитэльность сигнала захвата радиоканала устанавливается блоком 14 приорите тов и содержит отдо Р дискретных интервалов (Кзначение выси)его приоритета), длительность каждого интервала равна удвоенному периоду следования импуль. сов синхронизатора 12. Данный сигнал через третий элемент 13 запрета и элемент ИЛИ 3 поступает на первый выход устройства для передачи в канал ц целях его захвата. Для проверки состояния канала с периодом следования, равным длительности одного дискретного интервала, через допол. цительный элемент И 6 проходят тактирующие импульсы.В случае, когда сигнал включения иере- н 5 1 О датчика выдаст только одно ус) роиство, на первом входе второго элемента 5 запрета внешний сигнал несущей отсутствует...

Номер патента: 1385305

Опубликовано: 30.03.1988

Авторы: Журавлев, Заплетин, Лычагин

МПК: H04B 7/02

Метки: радиосвязи

...составляющая управляющего напряжения. В зависимости от знака мгновенного напряжения частота биений на выходе ФД 27 повышается или понижается. Будем считать услощо, что управляющее напряжение, уменьшающее разность частот входного сигнала и ГУН 29положительное, а увеличивающее - отрицательное.Во время положительной полуволны управляющего напряжения скорость его изменения меньше, чем во время отрицательной, Это приводит к тому, что длительность положительного полупериода превышает длительность отрицательного, т.е. возникаетпостоянная составляющая напряжения уп.равления, в результате действия которой все больше сближается частота ГУН 29 с частотой входного сигнала. При равенстве частот ГУН 29 и входного сигнала система входит в режим...

Номер патента: 1389000

Опубликовано: 15.04.1988

Авторы: Каган, Малляр, Попов

МПК: H04B 1/10

Метки: компенсации, помех

...(11) и (12), получим: а вычитая (12) и (11), с учетом (13)получим Чм ЧеК евЧ +Ч(14)Подставляя (13) в (7), получим4 ЧТаким образом, выражения (10) и (8) совпадают, т,е. на один вход пер- вого перемножителя 11 поступает сигнал 3, =, а на его другой вход поступает сформированный элементом 1 и первым вычитателем 12 сигнал -=Г,(С)-Г,(С,).В сумматоре 3 происходит вычитание сигнала (С)=ы из сигнала с выхода частотного детектора 2, содержащего сумму сигналов Г(С) и Г(С), таким образом, на выходе устройства для компенсации многолучевых помех имеется только полезный сигнал Г (С), т.е. происходит компенсация помехи.Поскольку любые, даже слабые помехи вследствие многолучевого распространения радиоволн всегда сопровождаются паразитной АМ,...

Номер патента: 1389001

Опубликовано: 15.04.1988

Авторы: Гамидов, Лазарев

МПК: H04B 3/20

Метки: данных, двухпроводная, дуплексная, передачи

...1, вызванный разбалансировкой раэвязывающего бло ка 4. Отсчетный кЛюч 5 представляет собой устройство, стробирующее входной сигнал в тактовые .моменты времени и запоминающее его значение на длительности тактового интервала времениДискретный сигнал, имеющий составляющую эхосигнала, с выхода отсчетного ключа 5 поступает на первыйвход первого вычитающего блока 6. Навторой вход первого вычитающего блока 6 поступает сигнал противосвязи,формируемый эхокомпенсатором 8. Поскольку опознавание кодовых символов в приемнике 7 производится методом однократного отсчета на тактовоминтервале, то эхосигнал достаточнокомпенсировать в отсчетные моментывремени.Разностный сигнал с выхода перво-.го вычитающего блока 6 поступает навход приемника 7, где...

Номер патента: 1389002

Опубликовано: 15.04.1988

Авторы: Москвитин, Терпугов

МПК: H04B 3/48

Метки: затухания, кабелях, переходного, связи

...сигнал с выхода линии 15,.подверженной влиянию, поступает навторой вход электронного коммутатора 3, Согласующий блок 4 преобразует45симметричный выход электронного коммутатора 3 в обычную двухпроводнуюлинию и имеет высокую степень подавления синфазного сигнала (более100 дБ). С выхода согласующего блока 4 исследуемый сигнал ослабляетсяуправляемым аттенюатором 5, затемусиливается усилителем 6 и преобразуется в промежуточную частоту преобразователем 7. Промежуточная частотаусиливается в узкой полосе усилителем 8 и преобразуется в постоянноенапряжение детектором 9. Постоянное напряжение дополнительно усиливаетсяусилителем-ограничителем 10, который,кроме того, защищает вход АЦП 11 отвозможной перегрузки при большом входном...

Номер патента: 1389003

Опубликовано: 15.04.1988

Авторы: Лосицкий, Макаров, Панюшкин, Славин, Хаустов

МПК: H04B 17/00

Метки: автоматизированная, параметров, радиоприемника

...а другой шарнирно связан с выходной качающейся кулисой 29. При подаче команды на блок 26 соленоидов (команда на рабочий ход всего рычажного механизма) паз и выступ муфты 27 сцепления входят в зацепление.Верхняя часть выходной качающейся кулисы 29 несет параллельно ей выходной блокировочный рычаг 30. Движение через взаимно подпружиненноезвено 30 передается шарниром на горизонтальные тяги-толкстели 32 и 33переключателей 34, 35 диапазоновисследуемого радиоприемника 10, которые совершают нажатие на кнопочныепереключатели исследуемого радиоприемника 10. Таким образом, первыйцикл работы рабочих звеньев рычажныхмеханизмов заключается в движениигоризонтальной тяги-толкателей 32,33 на глубину вдавливания кнопочныхпереключателей...

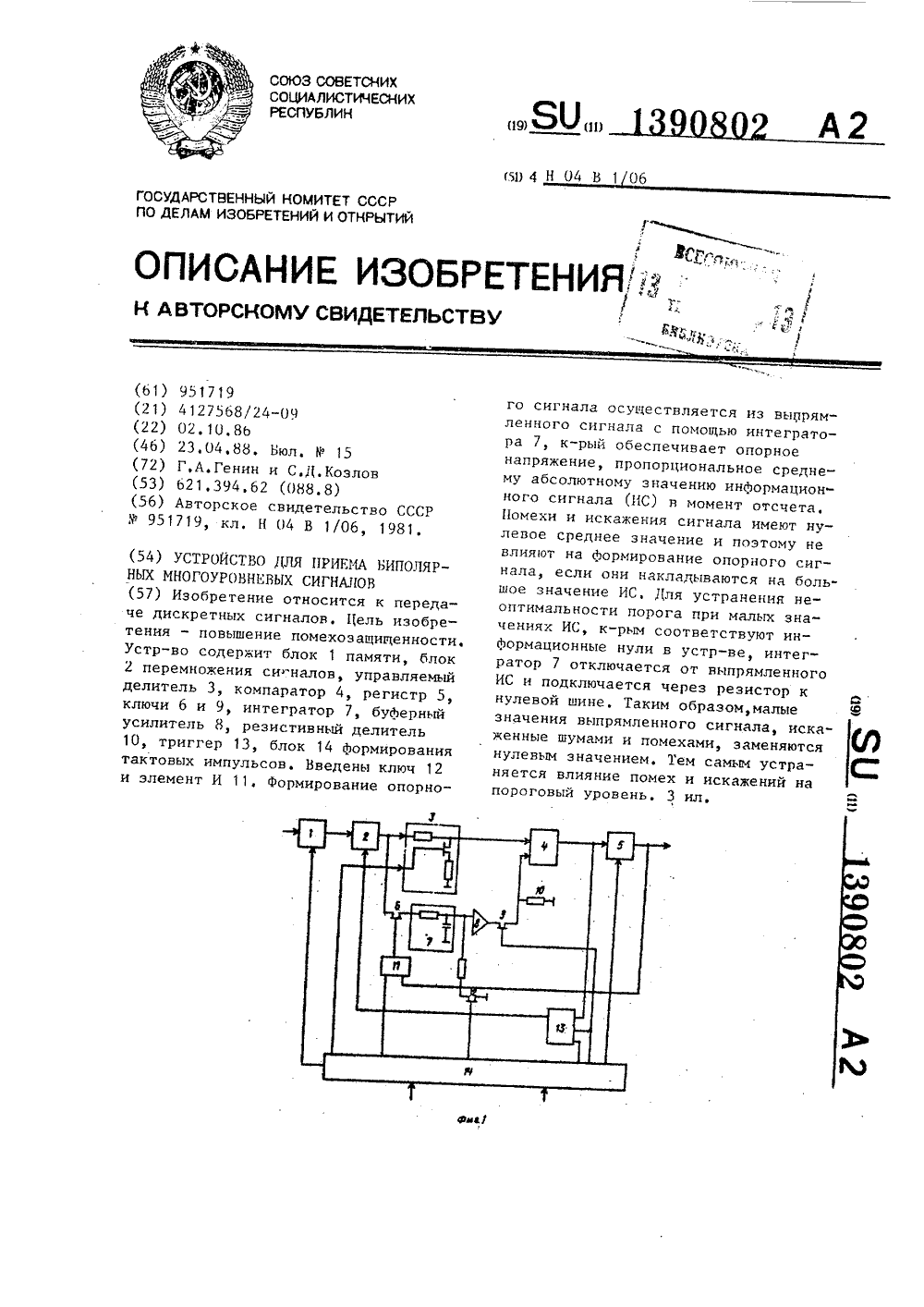

Номер патента: 1390802

Опубликовано: 23.04.1988

Авторы: Генин, Козлов

МПК: H04B 1/06

Метки: биполярных, многоуровневых, приема, сигналов

...устанавливает коэААициент передачи блока 2 перемножения сигналов равным 1, в результате чего и в этом случае на выходе блока 2 перемножения сигналов устанавливается отрицательный уровень, по абсолютной величине равный входному. Таким образом, в блоке 2 перемножения сигналов осуществляется внпрямление сигналов в отрицательную область значений. В момент поступления на первый вход элемента И 11 тактовой частоты и при наличии инАормационной "1", поступающей с выхода регистра 5 на второй вход элемента И 11, на выходе его появляется импульс, открывающий первый ключ 6, при этом заряжается конденсатор интегратора 7, которнй хранит опорный сигнал для Аормиронания порогов сравнения, Постоянная време1390802 45 в канале связи. Формула...

Номер патента: 1390803

Опубликовано: 23.04.1988

Авторы: Лебедянцев, Малинкин

МПК: H04B 1/52, H04L 27/18

Метки: дуплексных, направлений, передачи, разделения, связи, системах

...К; характеризует качество сформированной оценки 1-го уровня сигнала передатчика:5Р : 21 ссяств. ПРф,(4)К - М. -Рс,пр Р с.пр Из уравнения (4) видно, что путем выбора соответствующего числа суммирования М;, которое затем фиксируется в постоянном запоминающем блоке 20, можно обеспечить сколь угодно высокое качество формирования оценки 1-го уровня сигнала передатчика. Приближенно можно считать,что при больших значениях М; в -й секции второго блока 10 памяти хранятся числа, в М; раз превышающие значения д-го уровня сигнала передатчика, наблюдаемого на входе канала связи. Путем уменьшения в делителе 14 в М, раз получаем оценки для каждого 1-го уровня сигналов передатчика.25Второй процесс - процесс накопления и хранения отсчетов...

Номер патента: 1390804

Опубликовано: 23.04.1988

Авторы: Красюк, Семенов

МПК: H04B 3/46

Метки: информации, линии, передачи, характеристик

...сигнал поступает на вход 20буферного блока 6, тем самым задавая одну из координат адреса, затем -в запоминающий блок 19. С выхода линии 24 задержки тактовая частота сгенератора 22 поступает на счетный 25вход второго делителя 26 частоты ина вход буферного блока 6, где поступает на счетный вход счетчика 18и через линию 17 задержки на входсинхронизации запоминающего блока 3019, на адресный вход которого черезблок 21 поступает сигнал с выходамультиплексора 20. Счетчик 18 отсчитывает вторую, временную, координату адреса записи в запоминающий блок19. Через время, определяемое линией 17 задержки, импульс, поступивший на синхровход, обеспечивает запись 40 "Лог. 1". Как только первый счетчик 27 отсчитает . количество бит (например, четыре),...

Номер патента: 1390805

Опубликовано: 23.04.1988

Авторы: Астраханцев, Мартюкова

МПК: H04B 3/46

Метки: связи, сети

...а на все остальные выходы коммутатора 17, подключен" ные к входам всех трактов, кроме того, по которому поступил первый зонд- сигнал, подается с выхода датчика 13 зонд-сигнал.Одновременно с выхода блока 18 на вход датчика 19 времени ожидания поступает запускающий сигнал, Па выходе датчика 19 времени ожидания 20 появляется определенный потенциал, который поддерживается в течение времени, достаточном для прохождения зонд-сигналов по трактам йа смежные узлы, срабатывания устройства конт роля тех узлов, передачи с них на данный узел сигналов подтверждения приема зонд-сигнала и распознавания сигналов подтверждения в блоках 14 на данном узле. Датчик 20 номеров неисправных трактов оценивает, на каком из его входов, подключенных к блокам...
