H04B — Передача сигналов

Номер патента: 1706045

Опубликовано: 15.01.1992

Авторы: Вдовиченко, Кишенский, Кузьмин, Христенко

МПК: H04B 3/46

Метки: адаптивное, достоверности, оценки, принятого, сигнала

...появляются си Идлц, корректирующие пороги в блоках 5 и 7 в сторону более жестких (при малом числе ложных стираний) или менее жестких (при большем числе ложных тира ни Й ) зна(.ний.Нд тактирующий вход устройства постунак)т импульсы тактовой частоты, в МХК рдз больце, чем частота, соответствующая длительности элементарной посылки принимаемо(о сигнала. При этом М - чи.ло частей, на которые разбивается длительность элементарной посылки, в то время как К - число импульсов опроса стираний (на их наличие) внутри каждой части элементарной посылки. Датчик 12 практически выпол. няется в виде делителя частоты, причем на его выходе частота в Краз меньше входной, а на дополнительном выходе датчика - еще в М раз меньше.В течение каждой из М частей...

Номер патента: 1706046

Опубликовано: 15.01.1992

Авторы: Полторак, Тихий, Тишкин

МПК: H04B 3/46

Метки: автоматизированного, искажений, нелинейных, радиоприемниках

...6. В результате обратного преобразования в блоке 8 частоты данные сигналы переносятся ца частоты (Г+Г) и (Г +Гг) и их комбинационная составляюцая второго порядка попадает на частоту несущей Г : 2(Г +Г) - (Г +Гг)=2 Г - Г +(2 Г Г )=Гн . С выхода сумматора 6 сигнал подается ца вход коммутатора 5, который подключен своим выходом к входу сумматора 7, на другой вход которого подается сн.цал третьей промежуточной частоты приемника Е с измеряемого радиоприемника 9. Выход сумматора 7 подключен к входу б.цка 8 обратного преобразования частоты. Г рц разомкнутых контактах коммутатора 5 на вход сумматора 7 поступает только сигнал, который переносится на Гза счет преобразований в блоке 8 обратногопреобразования частоты и поступает ца вход...

Номер патента: 1706047

Опубликовано: 15.01.1992

Автор: Карпов

МПК: H04B 3/46

Метки: дискретных, каналов

...кодового блока. Г 1 ри этой эта операция произ. водится ца каждом шаге испытаний, что обеспецивает оперативность принятия решения о номере стационарного состояния ДК.Устройство работает следующим образом.11 ерел началом работы в реверсивный счетчик 4 записывается номер исхслного (предполагаемого) стационарноо состояния из числа выбранных, в течение которых стзтистическис свойства не изменяк)тся, Каждому /-му состоянию ЛК соответству. ет определенная длина интервала наблюв и ления %), верхняя Р, и нижняя Р, границы значений вероятности искажения кои ловоо блока. Граничные значения Р, Р, определяк)щие область принятия решения о том, что ДК находится в /-м состоянии, записаны В блоке 5 задания чисел. Кроме того, каждому /х-му состоянию...

Номер патента: 1707763

Опубликовано: 23.01.1992

Авторы: Балабанов, Богданов, Хейфец

МПК: H03L 5/02, H04B 1/04

Метки: выходной, мощности, передатчика

...вход этого блока с усилителя 14 постоянного тока, 8 результате нэ выходе блока 9 срэвнения сигнал уменьшэется и, поступая нэ амплитудный модулятор 2, уменьшает его коэффициент передачи. Поэтому напряжение сигнала нэ еыходэх эмплитудного модулятора 2 и широкополосного усилителя 3 уменьшается. Па достижении номинального уровня сигнэлэ нэ выхода широкополосного усилителя 3 нэ перзый вход ФУС 16 поступает сигнэл, указывающий нэ окончание переходного процесса, и наступает аким стабилизации номинального уровняна выходе широкополосного усилителя 3 (фиг.2, р).При этом с четвертого выхода ФУС 16 на второй вход ПУМ 4 поступают команды настройки ПУМ 4 на заданную частоту (фиг,2, с), ПО Окончании цикла настройки с второго выхода ПУМ 4 на второй...

Номер патента: 1707766

Опубликовано: 23.01.1992

Авторы: Кондрашов, Пустинский, Ривлин, Рубайлов, Юрченко

МПК: H04B 1/52

Метки: эхокомпенсатор

...в аналоговом гиде пс тупает в экотракт и сдногрел 1 енно на вход аналого-цифрового псеоб эзователя 4, пои этом формампульса искажэ тся вследствие влияния переходных процессов в эхотракте (фиг 2, е). Ь,гчовеннсе значение такого илгпульса в произвольный момент времени определяется по известной из теории эле три ес ких е;ой формуле наложенияХ(;) = Х (й - ; т - Т) (1) где Ь(т) - реакци= экотоэкта нэ едини чую функциюАналого-цифровой пресбрээсватоль 4 преобразует анэлсгсвь;й сигнал Х(т) в двоичный Х где и = О, 1, 2, что также свсиствеччо изв:".тном, Од экс в отличие от известного управляющий сигчал "ЗАПИСЬ" с блока 13 управления ча управляющий вход блока б памяти поступает с некоторой задержлой относительно момента открывания ключа 14...

Номер патента: 1707767

Опубликовано: 23.01.1992

Автор: Шедько

МПК: H04B 1/64

Метки: компрессор, шумоподавителем

...г При этомнапряжение ла конденсаторе 10 нарастает с пс"гоянной времени тз = Сйе до наг-Якел 1 Я О-, фиг,2, д), где С - ел костькол; с Ора 10; Ба - сопротивление рез, "то,а 8; Ь. - Оели 1 ина напряжения наьыходе источника 9 Опор сгс напряжения,Напряжение на выходе делителя ", (фиг,2,е), сч;,чала уменьшается с и стоянной вреМЕ И Т 2, а ЗатЕМ уаяличиваЕтСя: поетоянной,ремени тз. 3-О соотаетс-вует сначалаувел,ен ю ксэ,рг циента передачи регулирующего элемента 13, а затем уменьшению его и, сле;,Овательно уменьшениюурсвня шума, пст,пающего в паузе переда и сигнала на вход устройства, При появлении сигнала ключ 1 закрывается, а ключ 6 открывае 1 ся, благодаря чему конденсатор 10 разряжается с посто- Я Н НОЙ ВРЕМЕНИ Т 4 5 10 15 20 л 5 30 40...

Номер патента: 1707768

Опубликовано: 23.01.1992

Автор: Тамбовцев

МПК: H04B 3/04

Метки: корректор, корреляционного, приемника, характеристики, цифровой, частотной

...Ьк с 3.1 /)Весь цикл работы блока 7 корреляцлоч но, обработки сигнала состоит из ре .,э калибровки и ра эчс-с рекк "ьа, Вкг эчение рЕК. Ьа КаЛИбрОВКИ ОСущЕСтВЛяЕтея аатО- ЬатИчЕСКИ В СЛЕДУЮЩИХ СГУЧаЯХ; ДЛЯ ДОПОЛ- ннтельного улучшения скэоэной частотной ХаРаКтЕРИСтИКИ; ПРИ СЬЕнЕ НЕСУЩЕЙ ЧаСтать, - ввиду переключения фивы ра преселектора и изменения его частотной харак 1 еристики; при смене параметров корреляционней обработки - ввиду изменения оптиьальнсй частотной характеристики; принудител,но с некоторыьтемпом, опрееляэьзь эксперт,;ментально - для компенсации дрейфа частотных харэктеристик аналоговых узлов или при их ээьене в результата неи-правности. 5 10 1" 20 25 3 , 3" Во время режима калибровки блок 7 корреляционной...

Номер патента: 1707769

Опубликовано: 23.01.1992

Авторы: Птичников, Савченков

МПК: H04B 3/46

Метки: линейного, передачи, системы, тракта, цифровой

...линейного сигна э, Зто напряжение посту- гает затем в блок 2 ввода, выполняющий Фун.ию г 1 Редвэрительного усиления, фильтрэци прни. э. мого "игнала, а также соглаования водкых цепей устройства с госледующ:, и каскадами усилителя-огра 1 чителя 3.Ьлок 2 ввода пр:дстав, яет собой мэлошумящий широкополосный усилитель, оснащенный цепями верхних и нижних частот коррекции, а также цепями, необходимыми для защиты ст оп:ных и мешающих влияний. Усиленчьй сигнал с нормированной амплитудой с выхода усилителя-ограничителя 3 по:тупэет нэ регенератор 4. Здесь происходи. восстановление амплитуды, формы и временных соо.ношений группового линейного сигнала, В качестве регенератора предстэгляется целесообразным использовать схему с...

Номер патента: 1707770

Опубликовано: 23.01.1992

Авторы: Карпов, Маркин

МПК: H04B 3/46

Метки: дискретных, каналов

...реверсивный счетчик 11 записывается номер исходного (предлагаемого стационарного состояния иэ числа М выбранных, в течение которых статичтические свойства канала считаются неизменными. Каждому )-му состоянию 20 25 ет д и Г д 5 4 Д 45 1,2 М) канала соответствует определен ная длина интервала, ааблюдения 4) Каж дому стационарному состоянию качала01)соответствует также нижняя К) и верхняя К 1 граница количества ошибок. Эти гра.(з)ничные значения, опгзделяющие область принятия решения о том, что канал находится в )-м состоянии, записаны в блоке 1 О задания чисел.Последовательность сигналов Х 1 поступает с выхода анализатора 1 на суммирующий вход счетчика 2 в виде последовательности "1" и "О" признаков и" каженного и неискаженного приема...

Номер патента: 1707771

Опубликовано: 23.01.1992

Автор: Разумов

МПК: H04B 7/02

Метки: передачи, приема, сигналов, шумоподобных

...27 (Фиг. 3 н, будет существенно больше н "ряже ия нэ аь,:эде дополнительного согласс ванного фильтра 28 (фиг, 3, к) тьк кьк средняя частота согласовэ нага фильтра 27 рьь д тс, а средняя час-ота д.1 полнительногс согласованного ильтаэ 28 равна 1 а+ Р.КЭ еыхсдс первого фазаеага детектора 18 (фиг 3, м) будет нея1015254;55 Гко ьО пиков эп режеИГ 1, прэарис ал ных автокэрреляционной фукци ОПС даннОгО канала; числа таких пиков равно числу раздельно принима мых лучей мнаголучевого сигнала Так как в рэссмат. риваемом случае нулевого фазового сдвига между информационными и пилотными сигналами Ьр 1" О, то пики выходного сигнала первого фазового детектора 18 будут положительными. Послеэкопления энергии этих гч ков на интервале арем" ни...

Номер патента: 1707772

Опубликовано: 23.01.1992

Авторы: Бадер, Беляев, Ивлев, Сиволап

МПК: H04B 7/14, H04L 25/00

Метки: ретранслятор

...ранее, связанных с отсутствием блока синхрониэа ции и обработкой синхропоследовательности используется еще сдвиг по фазе. Поэтому сигнал из смесителя 26, поступив 1707772ший, как отмечено ранее на перемножитель 17, перемножается с меандром входного сигнала, а в результаты перемножения интегрируются в интеграторе 22. Оценка корреляционного интеграла выполняется блоком 28, В том случае, если корреляционный интеграл больше рассчитанного наперед порога, то В регистр ЭО переписывается номер принятого сигнала, если же корреляционный интеграл меньше порога, то на блок 21 поступает разрешение на сдвиг адресов. с которых считываются записанные отсчеты входчого сигнала, Если, перебрав Все сдвиги отсчетов входного сигнала в интеграторе 22,...

Номер патента: 1709539

Опубликовано: 30.01.1992

Авторы: Абрамов, Дубинкер, Ионов, Уткин, Хотин

МПК: H04B 1/10

Метки: колебаний, остаточных, подавления, резонансной, цепи

...Для ослабления ударного возбуждения последовательного контура 2 служитконденсатор 6, который к моменту окончания входного импульса успевает полностью:зарядиться (фиг.2 б), что приводит к постепенному введению в последовательныйконтур 2 балластного резистора 3, При этомдобротность последовательного контура 2также постепенно уменьшается и происходит подавление паразитных колебаний (фиг.2 а, в), Одновременно с этим в конце радиоимпульса включается двухполюсник 7, который может быть выполнен, например, 5 на динисторе, и происходит разряд конденсатора 6 таким образом, чтобы схема была готова к приходу следующего радиоимпульса (фиг,2 б).Формула изобретения 10 Устройство для подавления остаточныхколебаний в резонансной цепи, содержащее...

Номер патента: 1709540

Опубликовано: 30.01.1992

Авторы: Зиновьев, Рябоконь

МПК: H04B 1/18

Метки: коммутируемый, фильтр, широкодиапазонный

...- последовательно включенные конденсатор 11 и коммутационный элемент 12 (фиг.2).Широкодиапазонный коммутируемый фильтр работает следующим образом,Каждый полосовой фильтр 1 (фиг. 1) имеет шесть полос пропускания со средними частотами Е 1, Ег, Е 6. Весь рабочий диапазон перекрывается тремя каналами (18 полосами пропускания), Для настройки на среднюю частоту Е, необходимо в первом канале замкнуть коммутационные элементы 10 (как показано на фиг.1), при этом коммутационные элементы 5, 6 и 12 разомкнуты, В остальных каналах коммутационные элементы 6 замкнуты, а коммутационные элементы 5, 10 и 12 разомкнуты. Первое и второе полосовые звенья 2 и 3 второго и третьего каналов выполняют роль режекторных контуров. В этом случае сигнал с входа...

Номер патента: 1709541

Опубликовано: 30.01.1992

Авторы: Курбатов, Пушкин

МПК: H04B 1/58

Метки: дифференциальная

...с общей шиной 32.10 15 20 25 30 35 40 50 В дифференциальной системе первая и вторая шины 30 и 31 двухпроводного канала соединены соответственно через первый и второй конденсаторы 27 и 28 с вторыми выводами соответственно шестого и седьмого резисторов 12 и 13, с первыми выводами соответственно десятого и одиннадцатого резисторов 16 и 17 и с первыми выводами соответственно двенадцатого и тринадцатого резисторов 18 и 19. Вторые выводы двенадцатого и тринадцатого резисторов 18 и 19 соединены с неинвертирующими входами соответственно четвертого и пятого операционных усилителей 7 и 8, инвертирующие входы которых соединены со своими выходами соответственно через четырнадцатый и пятнадцатый резисторы 20 и 21.В дифференциальной системе также...

Номер патента: 1709542

Опубликовано: 30.01.1992

Авторы: Акулов, Кирьянов, Меднов

МПК: H04B 3/46

Метки: детектирования, ошибок

...четвертого и, третьего счетчиков являются соответственно первым и вторым управляющими уходами устройства, второй вход и выход четвертого сумматора по модулю два соединены соответственно с выходом третьего сумматора по модулю два и входом регистра сдвига, а выход компаратора является выходом устройства.На чертеже приведена структурная схема предлагаемого устройства,Устройство для детектирования ошибок содержит первый 1, второй 2 и третий 3 сумматоры по модулю два, компаратор 4, первый 5, второй 6, . третий 7 и четвертый 8 триггеры, первый 9 и второй 10 счетчики, элемент И 11, регистр 12 сдвига, третий счетчик 13, четвертый сумматор 14 по модулю два, пятый триггер 15 и четвертый счетчик 16,Устройство работает следующим образом.После...

Номер патента: 1709543

Опубликовано: 30.01.1992

Авторы: Андреев, Давиденко, Константинова

МПК: H04B 3/46

Метки: дискретного, канала, связи

...информационный вход блока задержки соединен с выходом формирователя сигнала ошибки, а вход синхронизации - с выходом блока управления, Вход счетчика общего числа ошибок и первые входы 1-и элементов совпадения обьединены с выходом формирователя сигнала. ошибки, вторые входы 1-и элементов совпадения подключены к первому выходу блока задержки, третьи входы 2-и элементов совпадения подключены к второму выходу блока задержки и т,дп-й вход и-го элемента совпадения подключен к и-му выходу .блока задержки. Выход каждого из и элементов совпадения соединен с первым входом соответствующего счетчика смежных ошибок, вторые входы и счетчиков смежных ошибок объединены с выходом блока управления, По результатам, накопленным в счетчике общего числа...

Номер патента: 1709544

Опубликовано: 30.01.1992

Авторы: Гаврилов, Карпов, Пылькин

МПК: H04B 3/46

Метки: канала, качества, связи

...15, блоки 12 и 13 памяти и триггер 9 обнулены, Процесс контроля состояния канала связи сводится к вычислению оценки (1), получаемой на выходе делителя 1, и сравнению этой оценки с пороговыми значениями (2), осуществляемыми дешифратором 2. С выхода блока обнаружения ошибок (не показан) на вход 11 "Ошибка" поступают признаки х искаженного:, и правильного приема кодовых блоков в виде последовательности "1" и "0", которые подаются на информационный вход первого блока 12 па-, мяти емкостью в Й слов по 1 биту каждое, где Й - обьем контролируемой выборки или длина выборки. Одновременно с поступлением признаков х на суммирующий вход адресного счетчика 14 с выхода делителя 6 поступают тактовые импульсы, период поступления которых равен периоду...

Номер патента: 1709545

Опубликовано: 30.01.1992

Авторы: Ковалев, Родин, Шабанов

МПК: H04B 7/26

Метки: доступом, каналу, связи

...о наличии информационных сигналов. Под воздействием этих,сиг нэлов открывается второй элемент И 22 и информационные сигналы поступают в блок 18 оценки уровня порога, где они усредняются. В блоке 18 оценки уровня порога хранится информация о среднем уровне ин .формационных сигналов, При выработке сигналов "Шум" ипоступлении этих сигналов на вход счетчика 25 последний начинает их считать. Так как сигналы шума являются как бц глухими звуками, а вероятность по явления трех глухих звуков (при речевом обмене) подряд мала, то счетчик 25 не досчитывает до числа, соответствующего 400- 600 мс следования сигналов "Шум", а каждый сигнал "Тон" сбрасывает счетчик 25 45 В это время первый 19 и второй 22 элементы И закрыты; первый элемент И...

Номер патента: 1709546

Опубликовано: 30.01.1992

Авторы: Бабков, Вяткин, Игнатов, Петухов

МПК: H04B 17/00

Метки: внутрисистемных, источников, межсистемных, обнаружения, радиопомех

...12, обеспечивает перестройку приемника контролируемого РЭС 1514 на вторую частоту. С выхода блока 2 переключения частоты перепад напряжениясбрасывает блок 9 в исходное состояние,что обеспечивает подключение входов контролируемых. РЭС 14 к своим антеннам 15. 20Цикл измерений по первой программе повторяется,Допустим, в результате первого измерения нэ второй частоте Оп Одоп, на выходе 25 блока 3 анализа появляется импульсный сигнал, соответствующий "1", В этом случае очередной тактовый импульс беспрепятственно проходит через блок 12 на первый вход блока 2 переключения частоты, з пере пад напряжения с выхода блока 2 сбрасывает блоки 9 и 12 в исходное состояние, С целью попарного анализа частот непосредственно с выходов контролируемых...

Номер патента: 1711323

Опубликовано: 07.02.1992

Автор: Михирев

МПК: H03H 7/40, H04B 1/04

Метки: антенной, передатчика, согласования

...блок 22 памяти, первый, второй, третий, четвертый и пятый регистры 23-27, первый и второй формирователи 28 и 29 управляющих кодов и детектор,30 экстремума.Формирователь 20 временных интервалов задает интервалы времени, в течение которых формирователь 11 работает в режиме настройки по реактивному сопротивлению, в режиме настройки по активному сопротивлению или в режиме настройки на максимальную мощность в антенне 17. Первый регистр 23 вырабатывает управляющие сигналы для дискретного управляемого фаэовращателя 5 и электронного коммутатора 9, второй региСтр 24 предназначен для приема входных данных, поступающих на вход формирователя 11 с выхода аналого-цифравого преобразователя 10. Третий и четвертый регистры 25 и 26 управляют...

Номер патента: 1711331

Опубликовано: 07.02.1992

Авторы: Розенберг, Синильников, Шехтман

МПК: H03M 3/00, H04B 1/64

Метки: вещания, декодирования, звукового, кодирования, сигналов

...этом открыты, и, вследствие этого, осуществляется параллельное считывание слов с блока этой группы на входы преобразователя 12 через мультиплексор 74, управляемый триггером 67. В этот интервал времени блоки другой группы находятся в режи" ме записи, К их адресным шинам подключены адресные выходы записи слов блока 16, а запись слов в блоки этой группы осуществляется с частотой за. писи (вход 87) . Выбор нужных разрядов в этом случае определяется дешифраторами 75 и 76, управляющйми группами 77 и 78 ключей, Эти дешифраторы 75 и 76 работают следующим образом: при считывании на всех выходах логические "1" независимо от сигналов на остальных входах, при записи сигнал логическая "1" появляется на одном из выходов, соответствующем адресу 83...

Номер патента: 1711339

Опубликовано: 07.02.1992

Автор: Полянский

МПК: H04B 3/04

Метки: амплитудно-частотных, корректор, характеристик

...из которых формируется резисторами 6 и 7первым параллельным резонансным кон туром 8, дополнительными резисторами9 и дополнительными параллельными резонансными контурами 1 О, Каждый изканалов создает локальный всплеск наАЧХ корректора заданной Формы. С вы хода каждого канала коррекции сигналпоступает на соответствующий потенцио"метр 2, где осуществляется плавная инезависимая регулировка амплитуд иполярностей всплесков АЧХ каналов 30 коррекции. Выходной трансформаторсовместно с первым 3 и вторым 4 резисторами суммирует сигналы с потенциометров 2 с входным сигналом, посту"пающим на его обмотку через третийрезистор 5, и передает суммарныйсигнал на выход корректора АЧХ,АЧХ предлагаемого корректора определяется выражениемак(0) = 2018...

Номер патента: 1711340

Опубликовано: 07.02.1992

Автор: Карташевский

МПК: H04B 3/46

Метки: импульсной, реакции

...+ и 2 В известном устройстве система уравнений (2) решается при известных енаценилк сниеолое (а относительно неизвестных отсчетов импульсной реакции е предПоложении, цто еун п отсутствует, Для значенийаа =а ща=-1,(3)а = а=а =-11о оценки известногоустройства имеют вид1, 1Зо 2 а 2 2да-Е+-Ем 1 1т 2 О 2(черта вверху означает усреднение),и имеют среднеквадратическую ошибку (СКО оцениванияСКО ( р ) (6)а=оРезультат (6) получен в предположении, что отсчеты шума обладают свой-ствами и; це 0 для всех 1 последовательного метода передачидискретных сообщений, а именно; установить цикловую, а через нее и тактовую синхронизации и получить первоначальные оценки отсчетов импульсной реакции, по которым в демодуляторе Формируются опорные...

Номер патента: 1713107

Опубликовано: 15.02.1992

Авторы: Абугов, Литвиненко, Рахман

МПК: H04B 1/58

Метки: каналов, объединения, разъединения, цифровых

...а второй трансфор- резисторов. 8 торые выводы тринадцатого матор 23 - с первой 28, второй 39 и третьей 20 16 и двенадцатого 15 резисторов соединены 40 обмотками. с эмиттерами соответственно третьего 4 иВ устройстве база первого транзистора второго 3 транзисторов. При этом вторые 1.соединена с первым выводом первого кон- выводы четвертого 7 и шестого 9 резисторов денсатора 17, а первый вывод третьего ре- подключены к входной шине 32 порогового эистора 6 соединен с входной шиной 28 25 напряжения, а вторые выводы второго 5 и цифрового потока. База второго транзисто- третьего 6 резисторов подключены к базе ра 3 соединена с первым выводом четверто- первого транзистора 1.го резистора 7. Эмиттер второго Устройстводля раэьединения и...

Номер патента: 1713108

Опубликовано: 15.02.1992

Автор: Закружный

МПК: H04B 3/10

Метки: многоканальных, связи, системах, усиления

...где контрольная час тотэ выделяется из общего сигнала и подается на блок 8 ре гул и рова ния усиления. По уровню этой контррльной частоты в канальном приемнике 7 компенсируются изменения остаточного затухания первого 10 канала до нормированного уровня. По окончании процесса регулирования от блока 8 регулирования усиления подается сигнал, который через блок 11 поступает на коммутатор 9 контрольной частоты обратного на правления, подключая генератор 12 к обратному направлению передачи первого канала и одновременно на блок 10 блокировки, где включают по уровню схему квантования, которая подает импульсы в схему 20 блокировки блока 8 регулирования усиления, Импульсы, достигнув уровня контрольной частоты, блокируют регулируемый элемент...

Номер патента: 1713109

Опубликовано: 15.02.1992

Авторы: Брейман, Шендерович

МПК: H04B 3/46

Метки: длины, кабеля, коаксиального

...12 номера интервала формируется код номера интервала(на фиг. 2 от четвертого до первого) при изменении частоты измерительного сигнала от Гмин до смаке. С выхода дешифратора 12 номера интервала код номера интервала 1 поступает на вход блока 13 определения первого интервала времени и первый вход блока 17 памяти. В момент включения устройства на выходе блока 17 памяти устанавливается нулевая комбинация.В зависимости от момента появления сигнала, соответствующего моменту появления Ер, на втором входе блока 17 памяти и от номера интервала 1, определенного на этот момент в дешифраторе 12 номера интервала, возможны два режима работы устройства: первый режим - Рр находится в интервале частот от Го до Рмзкс, т.е, а первом интервале длин;...

Номер патента: 1713110

Опубликовано: 15.02.1992

Авторы: Дзюин, Юминов

МПК: H04B 3/46

Метки: анализатор, канала, качества

...2вырабатывает импульс, который поступаетна вход записи регистра сдвига 4, Под действием импульса с хронизатора З,в регистре 20сдвига 4 происходит сдвиг всей информации, Кроме того, информация с компаратора2 поступает на первый вход реверсивногосдвигающего регистра 5,Так как при первых й тактирующих сигналах с хронизатора 3 на.втором выходерегистра сдвига 4 будут нули, то после ихокончания в регистре сдвига 4 будет запи сана полностью первая й-разрядная комбинация. в реверсивном сдвигающем 30регистре 5 - число единиц, содержащихся вэтой комбинации. Пусть в сдвигающем йразрядном регистре сдвига 4 находитсяпроизвольная комбинация из К единиц и(й - К) нулей. Этой комбинации регистрасдвига 4 в реверсивном сдвигающем регистре 5 будет...

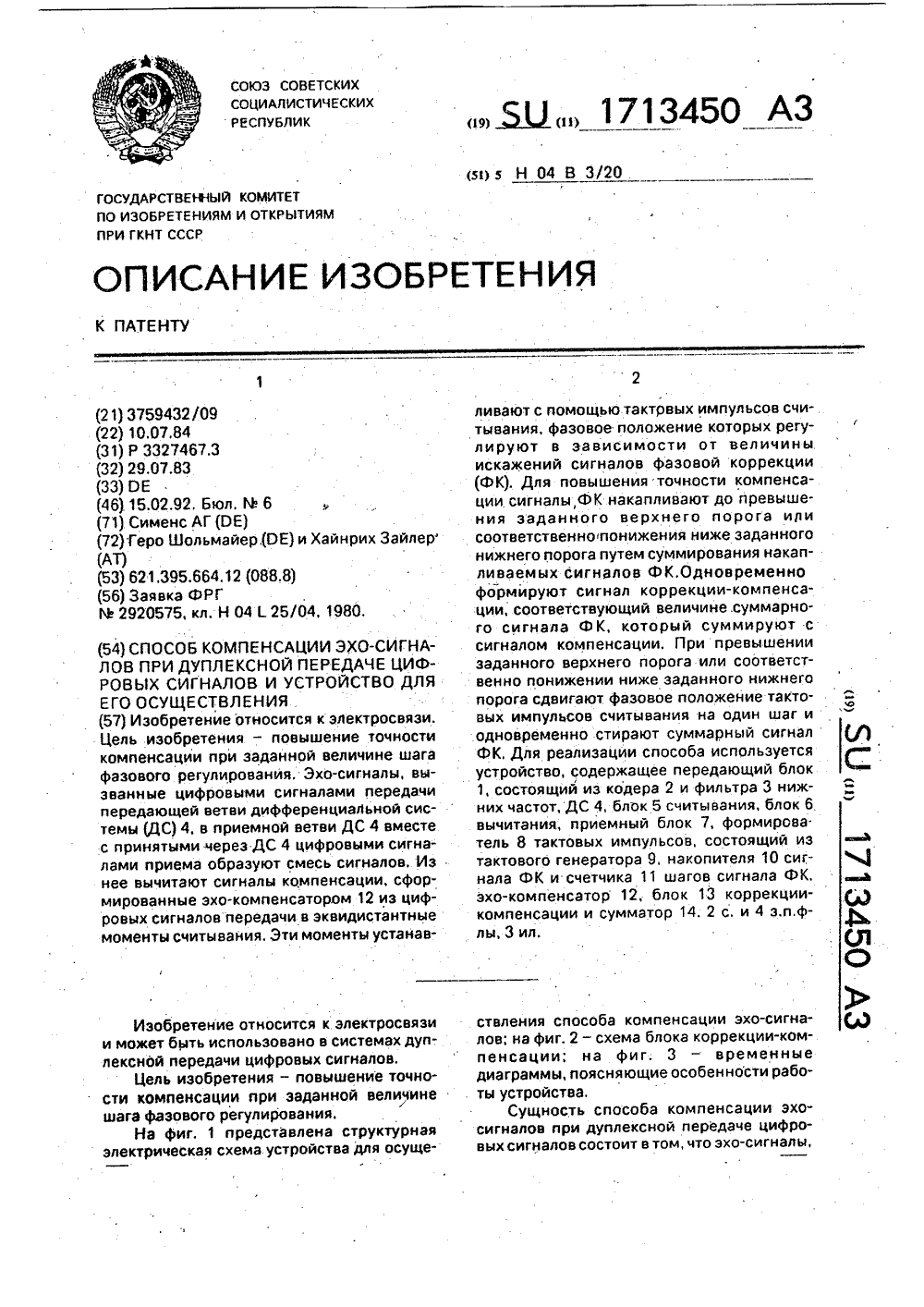

Номер патента: 1713450

Опубликовано: 15.02.1992

Авторы: Геро, Хайнрих

МПК: H04B 3/20

Метки: дуплексной, компенсации, передаче, сигналов, цифровых, эхо-сигналов

...битов, в то время как для цифрового сигнала "логический О" выдается мгновенное значение "нуль", т.е. при передаче цифровых сигналов только сигналы "логическая 1" вносят вклад в эхо-сигналы,На выходе первого блока 17 умножениявключен накопитель 18, который накапливает мгновенные значения, выдаваемые этим блоком, эв промежуток времени, равный е тактовых импульсов и выдает на выходы соответствующий сигнал в форме группы битов, Накопитель 18 содержит сумматор 23 и подключенный к нему регистр 24, выходы которого, кроме того, соединены с первыми входами второго блока 19 умножения, к другим входам которого подается в закодированной форме временной сигнал, уменьшенный пропорционально отношению сигнала с выхода реверсивного счетчика,...

Номер патента: 1714813

Опубликовано: 23.02.1992

Автор: Чижов

МПК: H04B 3/46

Метки: промежуточных, связи, системы, станций

...которого закодированный сигнал телеконтроля через блок 9 коммутации поступает на вход регенераторэ 10 телеконтроля, где регенерируется и без декодирования и кодирования с выхода регенератора 10 телеконтроля через блок 9 коммутации поступает на вход регенератора 22, вызывая амплитудную модуляцию информационного сигнала на его выходе. Этот сигнал поступает в систему связи и через промежуточные станции поступает на вход станционного регенерэтора 8 приема (фиг.1), с выхода котооого демодулированный сигнал телеконтроля поступает на вход регенератора 6 телеконтроля, с выхода которого выделенная тактовая частота поступает на вход декодера 1 и вход блока 5 индикации, а с другого выхода регенератора 6 телеконтроля сигнал поступает на...

Номер патента: 1714814

Опубликовано: 23.02.1992

Авторы: Валюжинич, Трихонюк

МПК: H04B 17/00

Метки: автоматизированного, радиостанций

...опорногонапряжения Ооп, компаратор 27 вырабатывает импульс уровня "0", что свидетельствует о том, что реальная чувствительностьприемника 2 йе хуже номинальной.,Этот импульс поступает на,вход первого триггера 13, который может быть выполнен, имеющим цепь запуска по заднемуфронту входного импульса. Первый триггер13 срабатывает и его выходной сигнал йоступает на вход блока 6 включения передатчика, что обеспечивает перевод 25. Если напряжение Ос+ш/3 не превышаетуровень Оов, компаратор 27 и первый триггер 13 не срабатывают, Это свидетельствует 30о том, что чувствительность приемника 2ниже номинальной. В этом случае происхОдит блокировка включения передатчика,В режиме передачи на выходе второгодетектора 21 получают постоянное...
