H04B — Передача сигналов

Номер патента: 43935

Опубликовано: 31.08.1935

Автор: Львович

МПК: H03F 1/40, H04B 1/16

Метки: приемник, радиотелеграфный, регенеративный

...1925 года824. опубликовано 31 августа 1935 г колебательный контур высокой частоты; Пколебательный контур звуковой частоты.Согласно изобретению в сеточную(фиг, 1) или анодную (фиг, 2) цепь звуков ого генератора вводится система,состоящая из конденсатора, шунтироованного сопротивлением линеиным или нелинейным, напр. неоновой лампой М(фиг. 2), или конденсатора и самоиндукции, подобранных так, чтобы возникли колебания весьма низкой частоты (инфразауковой) или звуковой, но иного тона, чем тот, на который настраивается звукочастотный контур приемника.Включение такого устройства в низкочастотную часть П (фиг. 1 и 2) прием; ника должно вызвать либо прерываниетока, либо низкочастотное биение.Для этой цели можно применитьи отдельный ламповый...

Номер патента: 44276

Опубликовано: 30.09.1935

Автор: Домбровский

МПК: H04B 1/18

Метки: одностороннего, приема, радиоприемное

...включены катушки 8 еамоиндукции и конденсатор переменнойемкости 9, которые симметрично присоединяются к цепи сетка-нить первойлампы приемника 12 через два настроенных контура, состоящих из катушексамоиндукцин 10 и конденсаторов переменной емкости 11.Конценсаторы 9 берутся сдвоенноготипа каждый емкостью от 5 до 50 ом;катушки 8 сменного типа от 1000 до80000 ом при перекрытии диапазона от15 до 80 м, причем на некоторых настройках катушки просто выключаютсяи зажимы для их приключения замы.каются накоротко,Указанное устройство представляетсобой горизонтальную антенну с активным рефлектором и имеет однонаправленную характеристику в направлении,перпендикулярном к проводу антенны слюбой стороны и с одинаково высокимзащитным...

Номер патента: 44277

Опубликовано: 30.09.1935

Автор: Бондарь

МПК: H03D 7/06, H03D 7/22, H04B 1/26 ...

Метки: волн, дециметровых, приема

...контура, включенного в цепь сетки, в нем возникнутколебания высокой частоты, При приемеможно подобрать приемный режим лампы,такчтобы ириходящие колебания приемаменяли крутизну и участок падающейхарактеристики, В этих условиях амплитуда колебания частот.я 7, возникающейв колебательном контуре, будет изменяться с частотой модуляции Г, котороймодулирован приемный сигнал. Далеена промежуточной высокой частотеможно осуществить усиление,На чертеже фиг. 1 и 2 схематическиизображают предлагаемое устройство вдвух вариантах; фиг. 3 и 4 в соответствующие характеристики ламп.На фиг. 1 показано устройство с применением магнетрона Л, находящегосяв постоянном магнитном поле П, которыйможет при известных условиях даватьпадаютцую характеристику...

Номер патента: 44281

Опубликовано: 30.09.1935

Автор: Карпович

МПК: H02H 7/26, H04B 3/54

Метки: высокого, высокочастотных, линиям, присоединения, установок

...конденсаторов связи, между той обкладкой, к которой присоединена высокочастотная установка, и землей включены разрядник и так соразмеренная реактивная катушка, чтобы она и параллельно включенная с ней емкость проходного изолятора образовали колебательный заграждающий контур, настроенный в резонанс с частотои высоке. частотного устройства.Предлагаемоеустройство схематически показано на чертеже, где фиг, 1 изоб. ражает принципиальную электрическую схему включения устройства, а фиг. 2 - эквивалентную схему.На фиг, 1 показана пара проходных изоляторов В, В на одной фазе высоко вольтного (110, 154, 220 сУ) масляного выключателя.Проходные изоляторы мегут иметь любую из двух конструкций: ) залптые компаундом, конденсатерные, или 2)...

Номер патента: 44587

Опубликовано: 31.10.1935

Автор: Долуханов

МПК: H04B 7/12, H04J 1/18

Метки: многократной, радиотелефонии

...гетеродин. при приеме верхней полосы В на частоту Х 3000, где- несущая частота передатчика).На фиг, 1 схематически изображен передатчик, приспособленный для двукратной радиотелефонии. ЗдесьГ - задающий генератор, МУ - мощный усилитель, он же модул ируемый каскад, М - первый микрофон, М - второй микрофон, П - преобразователь (по схеме балансного модулятора), превращающий звуковые частоты в диапазон от 6000 до 9000 Нг (преобразование, как будет указано ниже, рационально вести совместно с инверсией, т, е., обращая низкие звуковые частоты разговорного диапазона в высшие частоты нового диапазона и обратно), Г в гете- родин звуковой частоты, с помощью которого производится преобразование частот, Ф - полосовой фильтр, пропускающий частоты в...

Номер патента: 44588

Опубликовано: 31.10.1935

Автор: Нефедьев

МПК: H04B 1/44

Метки: дуплексная, приемно-передающая, радиостанция

...приемник атически прекраик,Предлагаемое изобретение касается устройства дуплексной приемно-передающей радиостанции с применением особого вспомогательного генератора для попеременного включения передатчика и приемника при разговоре и паузе,В изображенной на чертеже принципиальной схеме предлагаемой радиостанции 1 обозначает лампу задающего генератора передатчика, 2 в лам дуплекса - двойной диод-триод, 3 - выходную лампу приемника, 4 - модуля- торную лампу передатчика,Триодная часть лампы 2 работает как вспомогательный высокочастотный генератор. Выпрямленное напряжение от него на аноде м подается на сетку лампы 1, запирает последнюю, а следовательно, и передатчик. В этот момент производится прием.При начале разговора переменное...

Номер патента: 44960

Опубликовано: 30.11.1935

Автор: Сифоров

МПК: H04B 1/10

Метки: ослабления, помех, приеме, радиотелеграфных, станций

...выражаться уравнением указанного вида,Ток на выходе ограничителя 4, поступаю ций в фильтр 5, изображен на фиг. 3, где ток 1, есть максимальный ток ограничителя, Можно показать, что промежуток времени М, когда ток ограничителя имеет свое наибольшее значение, будет уменьшаться с увеличением ширины полосы пропускания частот приспособления 2, при постоянном напряжении от сигнала на входе выпрямителя.Примененный после ограничителя фильтр 5 должен иметь ширину полосы пропускания частот, соответствующую скорости телеграфной передачи. Иначе говоря, основное различие между предлагаемым устройством и всеми ранее известными заключается, во-первых, в наличии фильтра после ограничителя и, во-вторых, в том, что в нем до ограничителя ширина полосы про...

Номер патента: 44962

Опубликовано: 30.11.1935

Автор: Задеренко

МПК: H04B 1/52

Метки: дифференциальном, переходном, разделения, телефонной, трансляции, устройстве, цепей

...с обмотки П на сетку С, лампы сдвинуто по фазе на )80 по отношениго к напряжению в обмотке 1 П.Колебания, подведенные к сетке С лампы , с обмотки П трансформатора Т/ после усиления их лампой 1 подаются на обмотку 1 трансформатора ТР, с такой же фазой, как и колебания вобмотке П 1 трансформатора ТР.Тгк как напряжение, подведенное ксетке Ссдвинуто нг 180 по отношению к напряжению в обмотке П 1 трансформатора ТР, то и напряжение в обмотке 1 трансформатора ТРподаваемое с сетки С, лампы Лбудет сдвинуто нг тот же угол по отношению кнапряжению, подаваемому на эту жеобмотку с сеткиВ результате получится что в анод-ной цепи лампы , (в обмотке (транс-форматора 7 Р,) будут иметься два напряжения, противоположные по фазе.Обмотки 1 П л П...

Номер патента: 44965

Опубликовано: 30.11.1935

Автор: Долуханов

МПК: H04B 7/00, H04J 3/04

Метки: коммерческой, радиотелефонии

...частот В, и производ ключения с частотой от 30 по очереди передаются с частотой полосы частот А и В, Такимобразом, при частоте переключений 50герц в течение ,11 о, сек. передается полоса частот А, а в течение следующейсек. - полоса частот В. Если снаб-дить приемник аналогичным синхроннос первым работающим переключателем и преобразовывать с помощью модуля- торной схемы участок В в исходную полосу частот В, то в телефоне приемника будут слышны чередующиеся по. лосы частот А и В, которые при достаточном числе переключений воспроизведут произнесенную перед микрофоном речь, Искажения, которые могут вноситься работой переключателя, можно уничтожить соответствующей фильтрацией или введением в приемник компенсирующей э. д. с. От...

Номер патента: 45639

Опубликовано: 31.01.1936

Автор: Купленский

МПК: H04B 1/02

Метки: генератора, лампового, стабилизации, частоты

...или теп б) реле электромагнитное, управ механизмом (с выдержкой вре связанным с главным переключа в) реле электромагнитное, вклю и выключаемое с помощью до тельного контакта на главном пе чателе, а также другие. дающего остат, то в основтак как пе, измеывает со. метриче- стоянных т изобрете ре прогревая лампу й в статическом рещую мощность, може данные стабильноУстройство для стабилизацииы лампового генератора, отличаюрименеиием реле, включающего ладаюшего генератора в паузахдачи на прогрев постоянным токомцелью, чтобы исключить влияниеения температуры на частоту пер астошееся ампы перес той изме- дачи. гласно изобретению,которое включает генератора в паузах в постоянным током. 199) Стабильностьво времени...

Номер патента: 45644

Опубликовано: 31.01.1936

Автор: Берштейн

МПК: H03C 1/62, H04B 1/16

Метки: приема, радиотелеграфного

...вызвать генерирование этого контура, если рабочая точка лампы выбра. на на прямолинейном участке характе. ристики. Во избежание генерирования при отсутствии сигнала на лампу подается отрицательное смещение, подобранное так, чтобы не было генерирования,При приходе сигнала последний усиливается, Напряжение высокой частоты, получающееся в цепи анода второго детектора, выпрямляется. Это выпрямленное напряжение подается на сетку последней лампы, что снимает с нее отрицательное смещение; получается генерация звуковой частоты, слышимая в телефоне. При прекращении сигнала звук в телефоне также прекратитсч.Для приема по этому методу быстродействующего телеграфа придется, вероятно, вместо томпсоновской брать релаксационную потенциально -...

Номер патента: 45652

Опубликовано: 31.01.1936

Автор: Свинолобов

МПК: H04B 1/08

Метки: ламп, экран

...ств ваемых пружинами и у крышкой и поддоном в стоянии.Е заставляют створки С вскрываться, чему препятка В и поддон А. Существующие экраны для радиоламп заставляют при конструировании аппаратуры предусматривать свободный доступ к лампе сверху, возможность легко выдвигать аппарат из кожуха (или снимать кожух) или же наличие, так называемого, высокого потолка", т. е, увеличение габаритов аппаратуры в высоту на размер экрана,П редлагаемый экран для удобной смены ламп состоит из полуцилиндрических створок, которые раскрываются пружинами и удерживаются в закрытом состоянии крышкой и поддоном.На чертеже фиг. 1 изображает предлагаемый экран в вертикальном разрезе (по линии ЛМ фиг. 2) и фиг, 2 - то же в горизонтальном разрезе по линии Кс....

Номер патента: 45963

Опубликовано: 29.02.1936

Автор: Старик

МПК: H04B 1/10

Метки: освобождения, помех

...вю (что не нарушаетобщности выводов).Тогда после фильтра Ф, напряжениебудет иметь форму:Ео з 1 п во 1+ з 1 п (фю+Р 1) г++, з 1 п (ею+ Ь - Рг)(З)После же фильтра Ф, получим напряжение вида (1) без изменения. Предполагая квадратичное детектирование, можем найти слагающие звуковой частоты на выходе детекторов.После детектора Д,:и Е-соз р, 1+Ею 5 созЬ 1++соз (р, - р, - Ь) 1+ И 5" А 5,созр, 1+ соз 2 р, 1 ., (6) После вычитания (5) из (4) получим спектр, не содержащий полезной частоты р,:Е 5 соз Ы+, соз (Ь+Рг) г+ф Ео 5+ о созр, 1 -- , - - сиз(р., - Ь) г -1 гтЕю соз(р -- р, - Ь) .Вычитая последнее выражение из (6), получим окончательный спектр выходного сигнала;Е-соз Р, 1+и 5 соз(р, - Ь) + - , - соз 2 Р, 1 - , л Ео+ - соз(р., - р, - Ь) 1...

Номер патента: 45964

Опубликовано: 29.02.1936

Автор: Пистолькорс

МПК: H04B 1/10

Метки: борьбы, замиранием, приеме

...вообще, многок отличающееся примене состоящей из отдельных жащих в вертикальной соединенных самостоятес замиранием способе сдвоенатного приема, ием антенны, элементов, леплоскости и льными фидерЭкспериментально установлено, чтов месте приема интерферируют несколько лучей, проходящих от корреспондента.Если бы можно было выделить один из этих лучей, устранив действйе на него остальных, то получился бы прием без замирания, Однако, вследствие колебания направления выделяемого луча в вертикальной плоскости, избегнуть замирания не представляется возможным, если главный максимум антенны неподвижен в вертикальной плоскости. Одним из способов устранения замирания в этом случае является устройство антенны с управляемым углом наклона главного...

Номер патента: 45969

Опубликовано: 29.02.1936

Автор: Альтман

МПК: H04B 1/44

Метки: дуплексной, радиотелефонной, связи

...чтобы этот отрицательный потенциал сорвал колебания в задающем генераторе. В момент модуляции, когда на сетку лампы 5 подается отрицательный полупериод тока звуковой частоты, ток, проходящий через лампу 5, сильно уменьшается и падение напряжения е на сопротивлении 3 падает - лампа 1 начинает генерировать колебания. Вследствие наличия конденсатора 4 возникновение и исчезновение колебаний при моду. ляции будет происходить с определеннойпостоянной времени, величина которойможет быть легко отрегулирована. Вследствие наличия реактивной катушки бнизкой частоты на усилителе 2 будетиметься обычная модуляция на анод.Таким образом, любой передатчик пошироко распространенной схеме можетбыть легко переделан для целей дуплексной связи на одной...

Номер патента: 45970

Опубликовано: 29.02.1936

Автор: Генералов

МПК: H04B 1/12

Метки: антенн, компенсации, реакции

...реакции антенн может. быть. применен в радиовещательной системе: О выдаче авторского свидетельства Известно, что при работе радиопередающих антенн по системе раздельного излучения, находящихся иа расстоянии, меньшем длины волны, возникает вредная реакция одной антенны на другую. Эта реакция, вызывая пульсацию мощности в антеннах и в мощных каскадах передатчика, понижает отдачу их, а сле. довательно,и всей станции в целом,Предлагаемый способ имеет целью устранить (скомпенсировать) эту вредную реакцию при незначительном ухудшении режима передатчика и с ничтожно малыми потерями мощности. Устранение вредной реакции этим способом сводится к подведению в антенну э,д.с., равной по амплитуде и противополойной по фазе компенсируемой э.д.с.,...

Номер патента: 47338

Опубликовано: 30.06.1936

Автор: Романов

МПК: H04B 15/00

Метки: заградитель, переходных, устройств

...напряжения 8 и внутреннего сопротивления Р,.,ц лампы 1, показан в ви. де эквивалентной схемы на фиг. 2- Основной причиной щелчков является установление или исчезновение анод- ного тока лампы 1, что эквивалентно появлению переменной э.д.с. на зажимах е, 1 (фиг, 1) в мемент устанавли- вающихся процессов в источнике отпирающего напряжения.При достаточно точно подобранных постоянных моста, т. е. приЬа= гт 4 Са=Са и Е 1=Е рдобиться путем перемещенияей точки д делителя напряжев любой момент эквипотенциальмежду точками Ь и д (фиг. 2), диагонали моста,На первый взгляд кажется, что настройка подобного моста затруднена, так как в одном из плеч находится нелинейное сопротивление Й - внутрен нее сопротивление лампы 7 (фиг. 2). Практически это...

Номер патента: 47346

Опубликовано: 30.06.1936

Автор: Кершаков

МПК: H04B 1/10

Метки: автоматическим, подавлением, радиоприемник, шумов

...напряжение на колебательном контуре, включенном в цепь управляющей сетки тиратрона, достигнет значения, необходимого для зажигания тиратрона, последний начнет работать в качестве гене. ратора незатухающих колебаний, причем частота колебаний, генерируемых тира- троном, будет определяться данными колебател 11,ного контура в его анодной цепи,С момента зажигания тиратрона в цепи диода.0 присоединенного к вторичной обмотке трансформатора Т, поддействием переменного. напряжения Е. появится ток, который создает на сопротивлении Я, зашунтированном конденсатором Сб соответствующей емкости, некоторую постоянную разность потенциа. лов. Если до зажигания тиратрона одна из ламп усилителя низкой частоты была совершенно заперта большим отрицательным...

Номер патента: 47351

Опубликовано: 30.06.1936

Автор: Ульяновский

МПК: H04B 1/40

Метки: дуплексное

...бы несколько затруднен. Однако, в данной схеме, благодаря совмещению приема и передачи, мы можем воспользоваться в качестве гетеродина, создающего несущую ча. стоту при приеме, кварцевым возбудителем передатчика, что обеспечивает необходимую стабильность несущей частоты и хорошее качество приема, Современные кварцевые стабилизаторы обеспечивают стабильность частоты с точностью до 20 периодов без термостата. Изложенные соображения позволят применять эту систему на частотах до 3000 килогерц (100 м). Для волн 200 - 300 м возможность этой схемы не подлежит сомнению. Таким образом, совмещение передачи и приема связано с несением кварцевым возбудителем двух функций.Если во время приема противоположной станции служащий, имея желание перебить,...

Номер патента: 47971

Опубликовано: 31.07.1936

Автор: Ганс

МПК: H01Q 17/00, H04B 7/10

Метки: волн, излучения, направленных, электромагнитных

...в таком удалении от передатчика, что при расчете необходимо принимать во внимание только дальнее поле всех отдельных излучателей, Практически, это тот случай, когда расстояния отдельных излучателей от вспомогательного рефлектора, примерно, равны, т. е. когда можно пренебречь разностью расстояний от середины вспомогательного рефлектора до середины одиночного излучения,В качестве рефлекторов могут быть применены все известные устройства, в особенности проволочные сети, парал. лельные перекрещенные сетки, установленные одна за другой, или настроенные рефлекторы. Для того, чтобы избежать нежелательного отражения от поглощающих устройств, необходимо их осуществлять таким образом, чтобы имел место непрерывный переход диэлектри. ческой...

Номер патента: 47974

Опубликовано: 31.07.1936

Автор: Ганс

МПК: H04B 7/08

Метки: радиоприема

...приемники должны быть раз.лично удалены по отношению к направлению, перпендикулярному к отражаю. щей поверхности,Практически приемные устройства питаются от общих источников напряжения; они имеют раздельные усилители высокой частоты и детектора, но рабо. тают на общий низкочастотный усилитель, установленный в центральном пункте, Одновременное обслуживание приемников не представляет затруднений. Способ и принцип, лежащие в основе электрического и механического телеуправления, ненуждаются в разъяснении, так как все необходимое для применения способа, не выходит из рамок технического и конструктивного выполнения, доступного технику и потому не могущему служить предметом настоящего изобретения,В тех случаях, когда основное направление...

Номер патента: 48568

Опубликовано: 31.08.1936

Автор: Никифоров

МПК: H04B 3/20

Метки: антирегенеративное, аппаратуры, оконечной, промежуточной, телефонной, усилительной

...из диференциального передающего анодного трансформатора О, подающего на линию 20 токи микрофона М, усиленные усилителем У 1.Исходящие токи, по возможности, глушатся в приемной части диференциальной системы благодаря искусственной линии Хоо, более или менее соответствующей линии Ло, Поступающие с линии токи направляются через фильтр г" в усилитель приема г, который питает громкоговоритель Т.Параллельно к вторичным обмоткам анодного трансформатора, согласно фиг. 4, подключается через реостатг 1 меднозакисный выпрямитель Кь составленный по схеме Греца и питающий поляризованное реле РВь включаюшее реле управления В,Аналогичные устройства гг, Кг, РЯь Й 2 подключены к выходным зажимам усилителя У.Каждая из цепей, питающая перечисленные...

Номер патента: 48569

Опубликовано: 31.08.1936

Автор: Никифоров

МПК: H04B 3/20

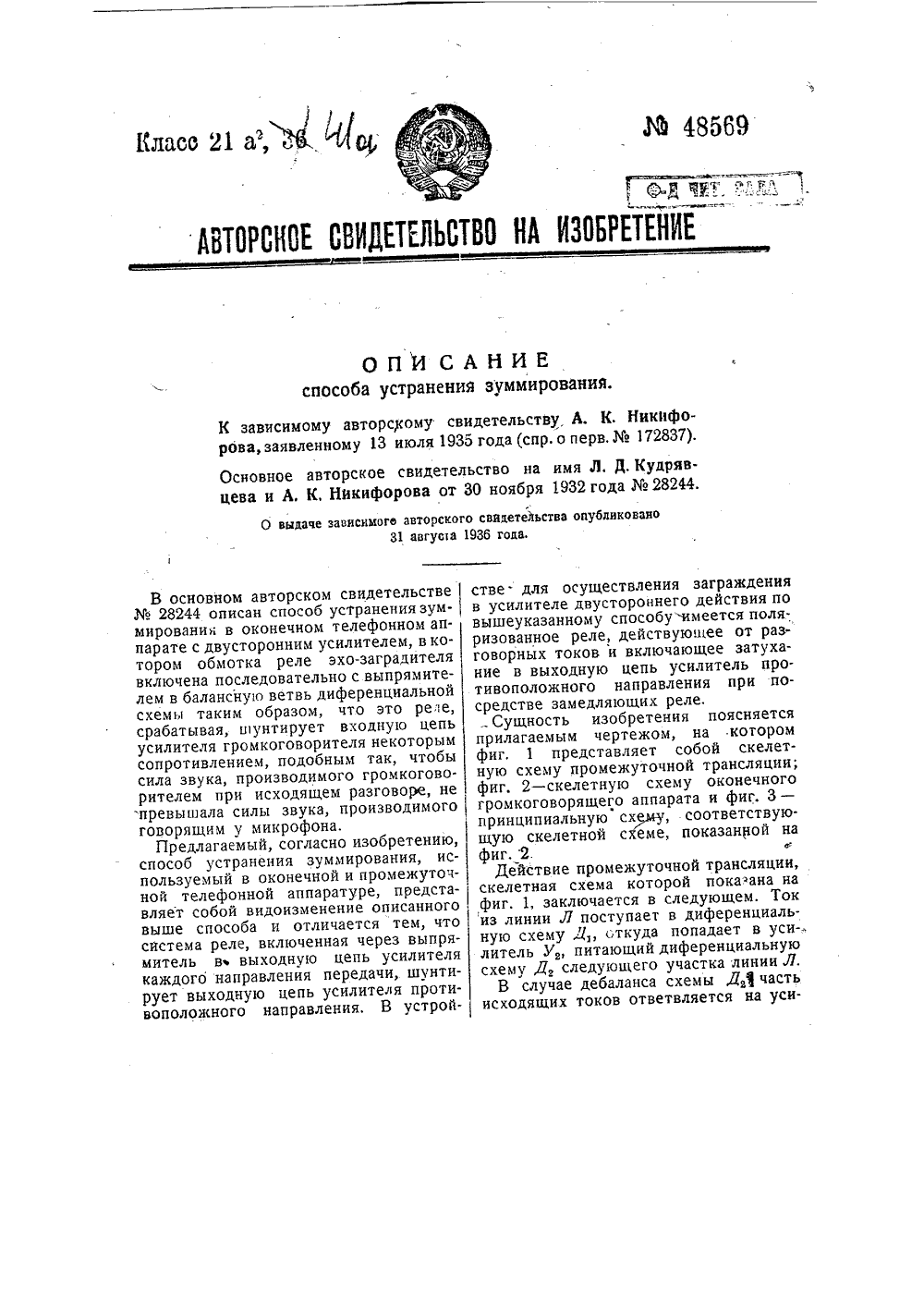

Метки: зуммирования, устранения

...а другой в искусственную линию ИЛ. В обеих секциях наводятся переменные токи одноименных направлений посредством первичной обмотки, питаемой усилителем передачи динамического (или конденсаторного) микрофона М через усилитель У,.Параллельно к выходным зажимам усилителя У, подключен прибор, который служит для введения затухания в усилитель приема У,. Это устройство заключается в нижеследующем: часть энергии усилителя У, на выходе ответвляет через реостат Я на меднозакисный мостик КМподающий выпрямленный переменный ток на поляризованное реле ПР,; это реле вклю. чает неполяризованное реле Р, а это, в евою очередь, реле Р, через контактную пару пружин 1. Контактные пружины 2 реле Ри 3 реле Ршунти. руют через реостат а, усилитель приема У,...

Номер патента: 48593

Опубликовано: 31.08.1936

Автор: Брандт

МПК: H04B 1/22

Метки: радиоприемное

...изменение угла отклонения ю, т. е. есле И ф, асопз 1, то и ф(с),Прикрепив к ротору А (или к его оси) рычажок С, можно передать колебатедьные отклонения ротора мембране (или диффузору и т. и.) М, получая этим воздушные колебания, соответствующие частоте изменения силы вращающегося магнитного поля Б,Если создать указанное вращающееся магнитное поле током модулированной высокой частоты, то система начнет колебаться с модулирующей звуковой частотой, т. е. данная система звукового преобразователя позволяет нам обойтись без детектирования и усиления низкой частоты, что имеет свои преимущества.Вращающееся магнитное поле можно создавать одним из известных способов с фазовым сдвигом в 90 или 120,Последниислучай легко получить,...

Номер патента: 48594

Опубликовано: 31.08.1936

Автор: Щеглов

МПК: H04B 1/12

Метки: помех, устранения

...обмоток, расположенные на разных стержнях, должны быть так соединены, чтобы при пропускании по обмотке тока в железном сердечнике поддерживался магнитный поток, паразитное магнитное поле возбудит в обеих половинах обмотки две равные и противоположные электродвижущие силы, которые не вызовут, таким образом, па 1 аазитных токов.На чертеже показано действие паразитного магнитного поля и на реактивную катушку, выполненную по предлагаемому способу.Две половины 2 и 3 одной обмотки ,катушки, имеющие равное число витков и одинаковые по форме, помещены на стержнях 5 и о магнитного сердечника и их концы соединены таким образом, что при прохождении тока по обмотке некоторой полярности они вызывают магнитный поток в железном сердечнике,...

Номер патента: 48604

Опубликовано: 31.08.1936

Автор: Хвиливицкий

МПК: H04B 1/10

Метки: автоматическим, настройке, подавлением, радиоприемник, шумов

...большой емкостью 13.Регулирующий анод 2 присоединен к экранной сетке 4, и следовательно, к сопротивлению 12.Как известно, величина усиления, получаемого с низкочастотного пентода, включенного по реостатной схеме, резко зависит от потенциала экранной сетки. Для получения наилучших результатов, потенциал этой сетки обычно выбирают порядка 18 - 22 Ч для ламп типа С 0-193.Ниже предполагается, что пентодная часть лампы не отличается по своим параметрам от лампы типа С 0-193. Истинный потенциал экранной сетки 4 будет равен разности между электродвижушей силой источника питания Е и падением напряжения на сопротивлении 12, по которому протекает ток экранной сетки 4 и регулирующего анода 2.,=е, - (,+г ). яТак как величина тока в цепи...

Номер патента: 48615

Опубликовано: 31.08.1936

Автор: Миттельман

МПК: H03D 7/18, H04B 1/10, H04B 1/12 ...

Метки: приемник, супергетеродинный

...контурного селектора, в котором компенсация симметричной помехи осуществляется с помощью введения э. д, с, в катодную цепь лампы.Результаты экспериментального и теоретического анализа этих схем были опубликованы Вилером (Н. А, ЖЬееег в Р. 1. К. Е. за июнь 1935 г.).Все схемы Вилера, а также схемы, примененные в нескольких образцах фабричных . нглийских приемников, обладают тем существенным недостатком, что позволяют осуществить достаточно полную компенсацию на однойили двух частотах. Между тем, можно представить себе схему, основанную на принципе моста Уитстона и дающую полную компенсацию напряжения частоты помехи на всем диапазоне принимаемых частот-,Схема подавления симметричных помех с помощью такого моста и составляет предмет...

Номер патента: 48626

Опубликовано: 31.08.1936

Автор: Долуханов

МПК: H04B 1/54

Метки: борьбы, замиранием

...что на линии 1 - 11 врассматриваемый момент времени ухудшились условия прохождения, Благодаря срабатыванию реле А на станции Ппередача на линии 11 - 1 переходит с незатухающих на модулированные колебания (высота тона модуляции условленастепенью падения напряженности поляв месте приема). Под действием модулированного сигнала на станции 1 срабатывает реле В, что вызывает увеличение мощности передатчика. Совершенно таким же образом происходитвзаимодействие частей устройства приухудшении условий прохождения в об.ратном направлении или в обоих направлениях одновременно,Из всего сказанного ясно, что предлагаемое устройство представляет собой гигантскую систему автоматическойрегулировки силы приема, в которойпод действием ослабления силы...

Номер патента: 48627

Опубликовано: 31.08.1936

Автор: Ульяновский

МПК: H04B 3/50, H04M 11/00

Метки: переходное, радиопроволочное

...с четырех на два провода осуществляется полным балансированием обычной диференциальной схемы,Последнее оказывается возможным потому, что нагрузка как в сторону баланса, так и в сторону линии по модулю и фазе идентичны. Линия от диференциальной схемы в данном случае электрически совершенно отъединена. Пере дача разговорных сигналов в линию осуществляется при помощи механической связи мембраны телефона Тт с мембраной микрофона М, посредством изолированного штифта, а в обратную сторозоб ретени редме устрой- ровод- акусти- соедионов и вторскому свидетельству 1936 года ( О выдаче авторского свидетну - из линии посредством такои же механической связи мембраны телефона Тт с мембраной микрофона М 2. Предполагается, что обратным воздействием...

Номер патента: 48630

Опубликовано: 31.08.1936

Автор: Романов

МПК: H04B 3/20

Метки: заградитель, переходных, устройств
