Система передачи и приема дискретной информации

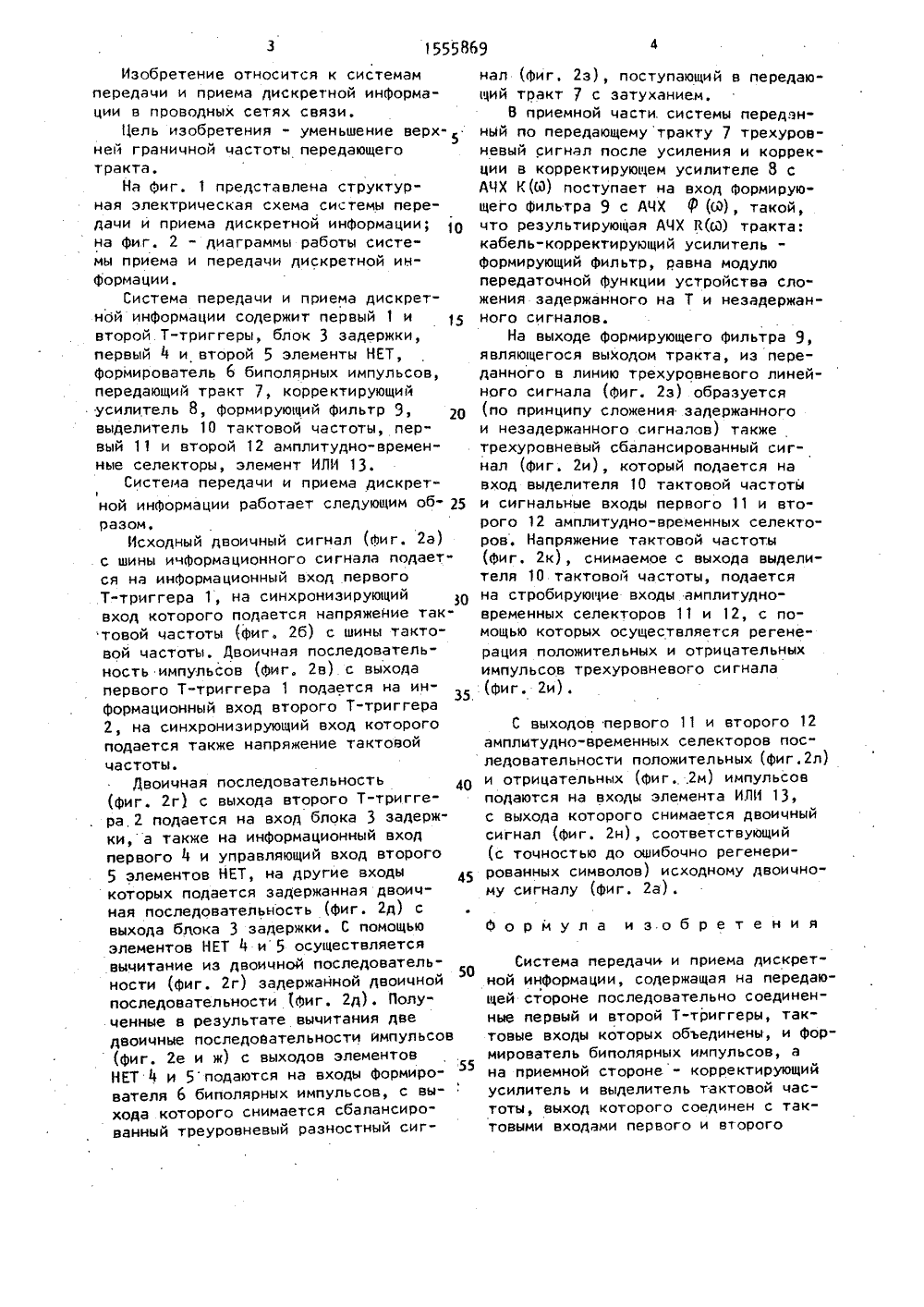

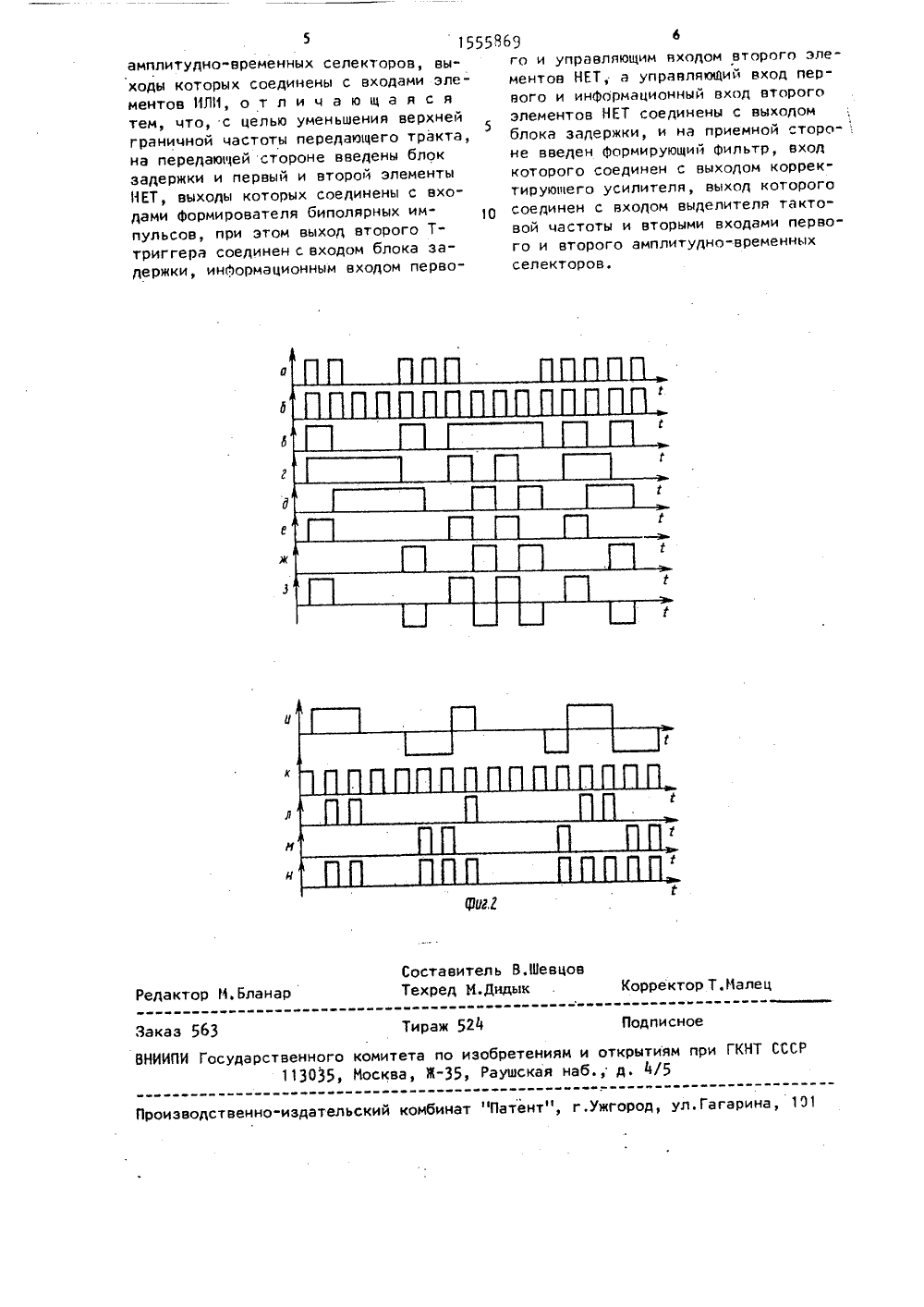

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 04 В 3/О ОЛИСАН ИЭОБРЕ ЕТЕЛЬСТВУ И А ВТОРСНОМУ ОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНЯТИЯМПРИ ГКНТ СССР(56) Авторское свидетельствб СССР У 6074372, кл. Н 04 В 7/08, 1983 (54) СИСТЕМА ПЕРЕДАЧИ И ПРИЕМА ДИСКРЕТНОЙ ИНФОРМАЦИИ(57) Изобретение относится к радиосвязи, Цель изобретения - уменьшение верхней граничной частоты передающего тракта. Система .содержит на передающей стороне Т-триггеры 1 и 2, блок 3 задержки, эл-ты НЕ 4 и 5, Формирователь 6 биполярных импульсов, передающий тракт .7, а на приемной сторонекорректируюций усилитель 8, Формирующий Фильтр 9, выделитель 10 тактовой частоты, амплитудно-временные селекторы 11 и 12 и эл-т ИЛИ 13. ИнФормационный двоичный сигнал на передающей стороне преобразуется в сбалан-.сированный трехуровневый разностныйлинейный сигнал, поступающий черезтракт 7 с затуханием на приемную сторону. Здесь сигнал усиливается, корректируется по АЧХ и по принципусложения задержанного и н.задержанного сигналов также преобразуется втрехуровневый сбалансированный сигнал. Из этого сигнала селекторы 11и 12 Формируют последовательностиположительных и отрицательных импульсов, из которых эл-т ИЛИ 13 образуетдвоичный сигнал, соответствующий сточностью до ошибочно регенерированных символов исходному двоичномусигналу. 2 ил.нал (Фиг. 2 з), поступающии в передающий тракт 7 с затуханием.В приемной части. системы переданный по передающемутракту 7 трехуровневый сигнал после усиления и коррекции в корректирующем усилителе 8 сАЧХ К(Я) поступает на вход формирующего фильтра 9 с АЧХ Ф (Я), такой,цто результирующая АЧХ й(Я) тракта:кабель-корректирующий усилительформирующий фильтр, равна модулюпередаточной Функции устройства сложения задержанного на Т и незадержанного сигналов.На выходе Формирующего фильтра 9,являющегося выходом тракта, из переданного в линию трехуровневого линейного сигнала (Фиг. 2 з) образуется(по принципу сложения задержанногои незадержанного сигналов) такжетрехуровневый сбалансированный сигнал (фиг. 2 и), который подается навход выделителя 10 тактовой частотыи сигнальные входы первого 11 и второго 12 амплитудно-временных селекто"ров. Напряжение тактовой частоты(Фиг. 2 к), снимаемое с выхода выделителя 10 тактовой частоты, подаетсяна стробирующие входы амплитудновременных селекторов 11 и 12, с помощью которых осуществляется регенерация положительных и отрицательныхимпульсов трехуровневого сигнала(Фиг, 2 и),С выходов первого 11 и второго 12 амплитудно-временных селекторов последовательности положительных (фиг.2 л) и отрицательных (фиг 2 м) импульсов подаются на входы элемента ИЛИ 13, с выхода которого снимается двоичный сигнал (Фиг. 2 н), соответствующий (с точностью до ошибочно регенерированных символов) исходному двоичному сигналу (фиг. 2 а). Система передачи и приема дискретной информации, содержащая на передающей стороне последовательно соединенные первый и второй Т-триггеры, тактовые входы которых объединены, и формирователь биполярных импульсов, а на приемной стороне - корректирующий усилитель и выделитель тактовой частоты, выход которого соединен с тактовыми входами первого и второго з 1555869 4Изобретение относится к системампередачи и приема дискретной информации в проводных сетях связи.Цель изобретения - уменьшение верхч5нен граничнои частоты передающеготракта,На Фиг. 1 представлена структурная электрическая схема системы передачи и приема дискретной информации; 1 рна фиг. 2 - диаграммы работы системы приема и передачи дискретной информации.Система передачи и приема дискретной информации содержит первый 1 ивторой.Т-триггеры, блок 3 задержки,первый М и второй 5 элементы НЕТ,формирователь 6 биполярных импульсов,передающий тракт 7, корректирующийусилитель 8, формирующий фильтр 9,выделитель 10 тактовой частоты, первый 11 и второй 12 амплитудно-временные селекторы, элемент ИЛИ 13.Система передачи и приема дискретной информации работает следующим образом.Исходный двоичный сигнал (Фиг. 2 а)с шины ичформационного сигнала подается на информационный вход первогоТ-триггера 1, на синхронизирующийвход которого подается напряжение тактовой частоты (фиг. 2 б) с шины тактовой частоть 1. Двоичная последовательность импульсов (Фиг. 2 в) с выходапервого Т-триггера 1 подается на ин 35.формационный вход второго Т-триггера2, на синхронизирующий вход которогоподается также напряжение тактовойчастоты.Двоицная последовательность 40(фиг. 2 г) с выхода второго Т-триггера,2 подается на вход блока 3 задержки, а также на информационный входпервого М и управляющий вход второго5 элементов НЕТ, на другие входыкоторых подается задержанная двоичная последовательность (Фиг2 д) свыхода блока 3 задержки. С помощью ф о р м у л а и з о б р е т е н и яэлементов НЕТ 1 и 5 осуществляетсявычитание из двоичной последовательности (фиг. 2 г) задержанной двоичнойпоследовательности (Фиг. 2 д). Полученные в результате вычитания дведвоичные последовательности импульсов(фиг. 2 е и ж) с выходов элементовНЕТ 4 и 5 подаются на входы Формиро 55вателя 6 биполярных импульсов, с выхода которого снимается сбалансированный треуровневый разностный сиг1555869 Составитель В,ШевцовТехред М.Дидык Корректор Т.Малец Редактор И.Бланар Заказ 563 Тираж 521 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Иосква, Ж, Раушская наб., д. 4/5амплитудно-временных селекторов, выходы которых соединены с входами элементов НЛИ, о т л и ч а ю щ а я с ятем, что, с целью уменьшения верхнейграничной частоты передающего тракта,на передающей стороне введены блокзадержки и первый и второй элементыНЕТ, выходы которых соединены с входами формирователя биполярных импульсов, при этом выход второго Ттриггера соединен с входом блока задержки, информационным входом первого и управляющим входом второго элементов НЕТ, а управляющий вход первого и информационный вход второго 5элементов НЕТ соединены с выходомблока задержки, и на приемной сторо- :не введен формирующий фильтр, входкоторого соединен с выходом корректирующего усилителя, выход которогосоединен с входом выделителя тактовой частоты и вторыми входами первого и второго амплитудно-временныхселекторов.
