H04B 7/24 — для связи между двумя или более станциями

Номер патента: 112112

Опубликовано: 01.01.1958

Авторы: Гацук, Говорко

МПК: H04B 7/24, H04M 1/00, H04M 1/26 ...

Метки: включением, переговорное, раздельным, танковое, телефонов

...аппаратов командира объекта и наводчика орудия; реле 9 фонического вызова; трансформаторы 10, 11 и 12, причем ко вторичной обмотке трансфор112112матора 10 подключены телефоны шлемофонов всех членов экипажа, а к первичной обмотке трансформатора 12 подключены ларингофоны тех же шлемофонов; усилитель низкой частоты, собранный на трех плоскостных полупроводниковых триодах 13, 14 и 15; в схему входят конденсаторы 1 б, 17, 18 и 19, а также серия сопротивлений. Вращающееся контактное устройство 20 обеспечивает электрическое соединение неподвижной части бронеобъекта с вращающимися его частями, а разделительная коробка 2 служит для удобства подключения аппарата 22 механика-водителя и аппарата 23 десанта.В аппарате 24 наводчика орудия...

Номер патента: 651488

Опубликовано: 05.03.1979

Авторы: Староверов, Толмачев

МПК: H04B 7/24

Метки: оптимальных, рабочих, частот

...Сформированный сигнал с выхода модулятора 2 поступает на вход широкополосного передатчика 3 и излучается.После передачи последнего символа комбинации признака зондирования с выхода кодера 1 на формирователь 9 и коммутатор 10 поступает сигнал, по которому разрешается работа формирователя 9, а его выход подключается через коммутатор 10 к входу модулятора 2.Формирователь 9 вырабатывает последовательность зондирующих импульсов синхронно с тактовой последовательностью кодера 1, Период следования зондирующих импульсов выбирается превышающим величину возможных задержек отраженных сигналов, а длительность их выбирается из условия получения требуемого разрешения структуры многолучевости. Последовательность импульсов с выхода формирователя 9...

Номер патента: 826983

Опубликовано: 30.04.1981

Авторы: Бернхард, Ханс-Юрген

МПК: H04B 7/24

Метки: 826983

...сообщения. ПРинимаемая последовательная информация преобразуется обратно в параллельную информацию. Иэ этого определяется при адресной обработке идентифицирующей признак, определяющий временной промежуток, а именно адреса непосредственно передаваемых передающих станций, которые поступают в анализатор б информации. Анализатор б определяет с помощью этой информации начало времени передачи с и включает через элемент И 7 передатчик 12, поскольку обеспечен правильный временный промежуток в передающем цикле. Передача возникающего при вводе команды командного сообщения происходит для дистанционного управления объекта, например, локомотива (не показано).Если в блоке 1 изменяется команда, то это изменение регистрируется в блоке 2 и запоминается...

Номер патента: 906012

Опубликовано: 15.02.1982

Авторы: Боков, Гурин, Зейда, Корнеев, Кузин, Опритов, Пучков

МПК: H04B 7/24

Метки: радиосвязи

...первой " 1" в реверсивном счетчике 4 переключает элемент ИЛИ 5, который запускает датчик интеРвалов вРемени 6, а счетчик 7 начинает считать интервалы времени. С момента, когда показание счетчика 7 совпадает с номером, записанным в датчике 8 до следуюшего переключения счетчика 7, данная станция может выходить в канал 15связи, если при этом к началу разрешающего интервала с блока 11 управления выдан сигнал "Готовность", то элемент И 10 переключается и запускает программный блок 12, выбирающий щ из блока 13 оперативной памяти данные (текст подтверждения) и через передающий блок 14 выдает их в канал передачи. Одновременно с запуском программного блока 12 производится вычитание 1" д из реверсивного счетчика 4, Если после. этого в реверсивном...

Номер патента: 926779

Опубликовано: 07.05.1982

Авторы: Грибин, Попов, Тамбовцева

МПК: H04B 7/24

Метки: оптимальных, рабочих, частот

...дополнительный, вход которого и вход регистра 24 памяти с выхода ОЗУ 25 поступают поочередно значения коэффициентов АМт), записанных в ОЗУ 25. В сумматоре 20 вычисляется поочередно разность между измеренным значением коэффициента Ас(в) и записанными в ОЗУ 25 значениями оценок коэффициента АЬ(ю), и значения разностей поочередно поступают через второй элемент И 16, на управляющий вход которого во время этого сравнения подан разрешающий сигнал от блока 23 управления, на дополнительный вход блока 21. Если предыдущее зна-чение разности меньше текущего сравниваемого значения разности (по абсолютному значению), то вторым выходом "Решение" блока 2 1 запрещается запис 1 в регистр 24 памяти текущего сравни 5 9267 бирается соответственно иэ...

Номер патента: 1075426

Опубликовано: 23.02.1984

Автор: Ожгихин

МПК: H04B 7/24

Метки: связи

...подключенного к второмувходу .счетчика, причем второй входтриггера и выход дешифратора являются соответственно входом и выходом узла задержки.На фиг.1 дана структурная электрическая схема предложенной системы(передающая сторона н ретранслятор1); на фиг.2 - структурная электрическая схема приемной стороны(системы связи); на Фиг.3 - временные диаграммы ее работы.Предложенная система связи содержит передающую сторону 1, источник 2 информации, формирователь3 номера станции, генератор 4 усковых импульсов, генератор 5 тактовых импульсов, мультиплексор 6,передатчик 7, антенну 8, ретранс-.лятор 9, узел 10 задержки, антенну11, приемник 12, синхронизатор 13,первый регистр 14, второй регистр15, блок 16 обнаружения ошибок, генератор 17...

Номер патента: 1083382

Опубликовано: 30.03.1984

Автор: Толмачев

МПК: H04B 7/24

Метки: информации, передачи, приема

...работает следующим Хронизатор 2 каждой радиостанции формирует периодическую последовательность импульсов временного цикла ТЧ (фиг.2 а), поступающих на формирователь 3 кода частот, определенное число (например, 3) импульсов временных интервалов д 1 передачи сигнала (фиг.2 б), поступающих на блок 8 формирования приоритета, и импульсов вре" менных интервалов д анализа занятос 6(ти канала (фиг.2 в), поступающих на блок 6 контроля занятости канала.При поступлении сигналов Т формиН рователь 3 кода частот вырабатывает коды частот передачи - приема и выдает их на входы приемника 4 и передатчика 11. По окончании настройки приемника 4 импульсная последовательность с его выхода поступает на деко; дер 5 и блок 6. Декодер 5 осуществляет...

Номер патента: 1083383

Опубликовано: 30.03.1984

Автор: Петелин

МПК: H04B 7/24

Метки: многоканальная, связи

...а второйвход - к соответствующему выходуформирователя сигналов адресов приема,тактовый вход которого через синхроблок соединен с вторьк выходом при Оемиика 11.Данная система имеет низкую .помехоустойчивость.Наиболее близкой к предалагаемайявляется многоканальная .системасвязи, содержащая на передааицейстороне и перемиожителей, и - целоечисло, первые входы которых являютсяинформационными входами, передатчики синхроблок, выход которого соединенс донодиительвым входом передатчика,а на приемной стороне 2 - 1 каналовй. обработки сигнала, каждый из которыхсодержит последовательно соединенныеперемножитель, интегратор и решающийблок, причем в каждом из каналов об"работки сигнала первый вход перемножителя соединен с первым выходом.приемника,...

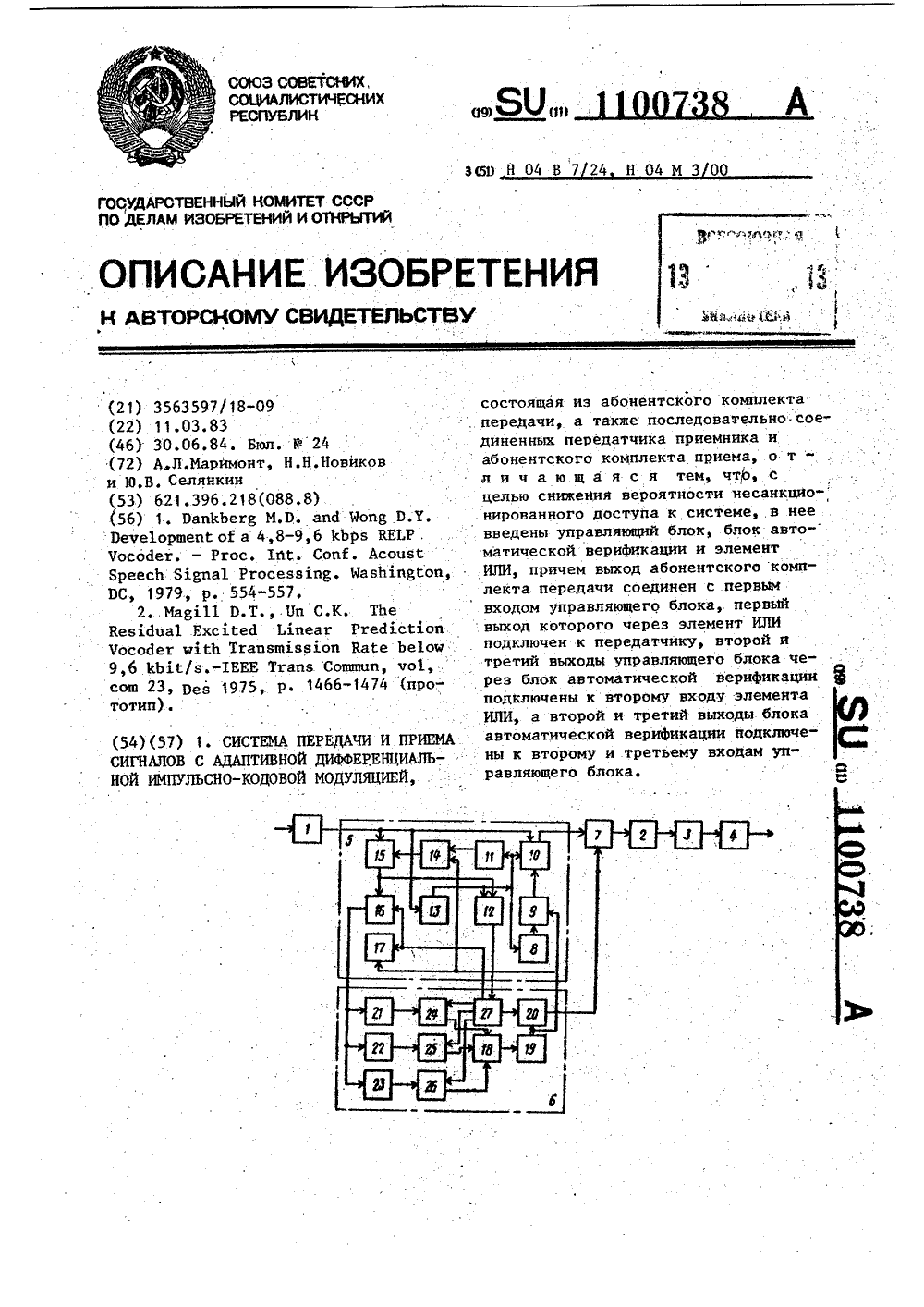

Номер патента: 1100738

Опубликовано: 30.06.1984

Авторы: Маримонт, Новиков, Селянкин

МПК: H04B 7/24

Метки: адаптивной, дифференциальной, импульсно-кодовой, модуляцией, передачи, приема, сигналов

...на своем выходе постоянный уровень "0". При этом первый элемент И 10, второй элемент И 12 и четвертый элемент И 16 закрыты, третий элемент И 15 открыт (за счет использования инверсного выхода второго В 5-триггера 14) и передатчик 2 отклю-, чен от абонентского комплекта передачи 1. второй вход первого элемента И, входпервого элемента НЕ, вход второгоэлемента НЕ и первый вход второгоэлемента И объединены и подключенык выходу анализатора состояния абонентского комплекта, вход которогообъединен с третьим входом первогоэлемента И и первым входом третьегоэлемента И и является первым входомуправляющего блока, выход второго ЭО элемента НЕ через второй Й 5 -триггер подключен к второму входу третьего ,элемента И, выход которого...

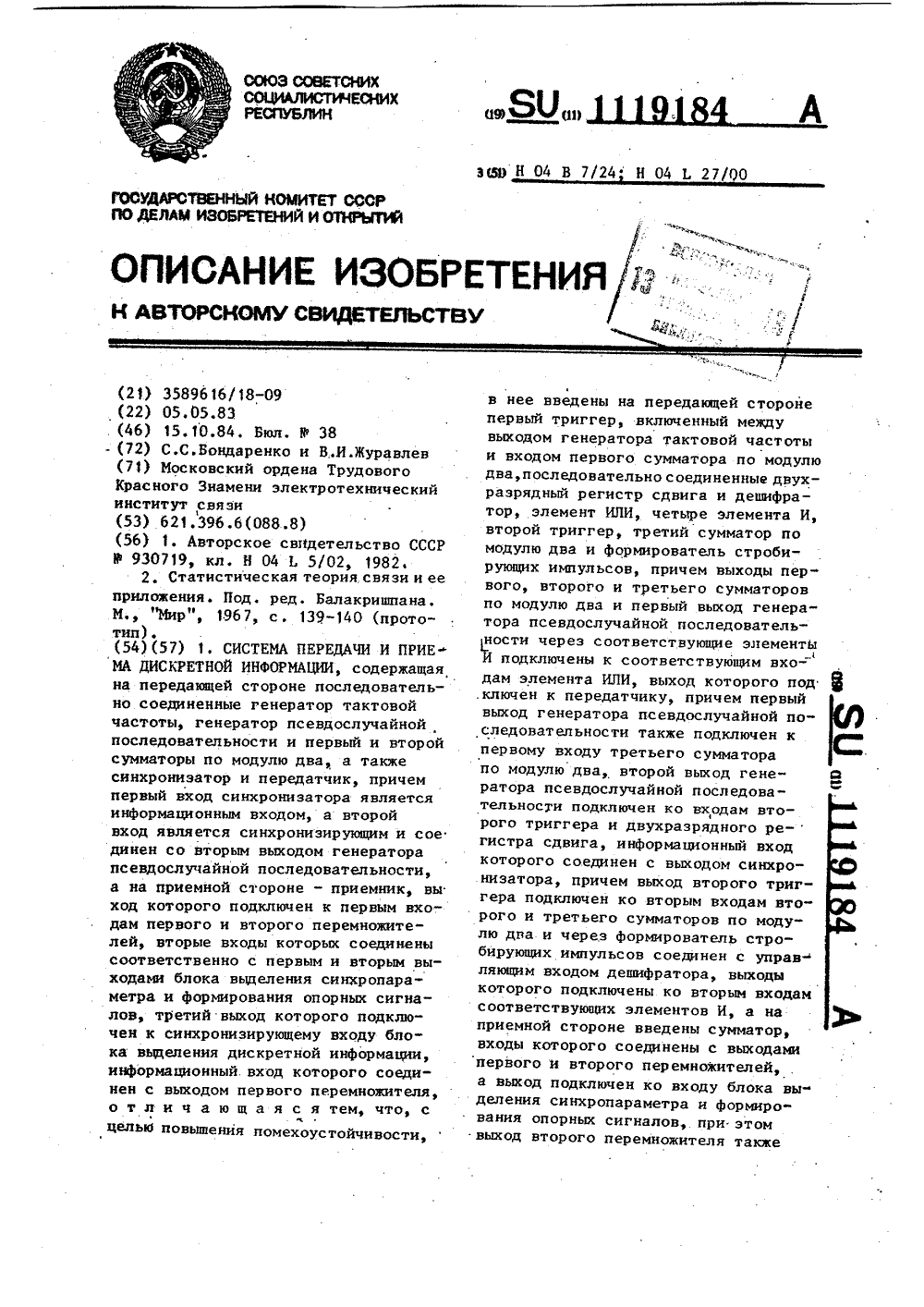

Номер патента: 1119184

Опубликовано: 15.10.1984

Авторы: Бондаренко, Журавлев

МПК: H04B 7/24

Метки: дискретной, информации, передачи, приема

...и блок выборки и хранения информации, причем выходы блоков выборки и хранения информации всех каналов подклю чены к информационным входам решающего блока, первый выход которого является выходом блока выделения дискретной информации, а ко второму выходу подключен первый вход сумматора по модулю два, выход которого через последовательно соединенные триггер и формирователь стробирующих импульсов подключен к первым входам интеграторов и ко вторым входам блоков выборки и хранения информации всех каналов, причем к выходу триггера также подключен вход преобразователя полярности, к выходу которого подклю. чены управляющий вход решающего блока и первые входы первого и второго перемножителей, выходы которых подключены соответственно ко вторым...

Номер патента: 1181572

Опубликовано: 23.09.1985

Автор: Герман

МПК: H04B 7/17, H04B 7/24

Метки: вызова, наземной, самолета, станции

...генератора частотно-импульсного кодирования, выход которого 55подключен к одному из входов дополнительного переключателя, другойвход которого является входом сигна 5722ла зт микрофона, к управляющему входу дополнительного переключателя подключен соответствующий выход формирователя сигналов запуска через реле, а выход дополнительного переключателя является входом радиопередатчика, причем к управляющим входам шифратора сектора, шифратора вида модуляции и генератора выбора номера вызываемой наземной станции подключены соответственно другие выходы генератора двоичных разрядов и генератора сигналов.На чертеже представлена структурная электрическая схема устройства вызова наземной станции с самолета.Устройство вызова наземной станции с...

Номер патента: 1254588

Опубликовано: 30.08.1986

Авторы: Парр, Харчева, Яковлев

МПК: H04B 7/14, H04B 7/24

Метки: радиосвязи

...времени данная станция может выходитьв соответствующий канал связи дляпередачи подтверждения нв принятоесообщение.Если к началу разрешающего интервала времени с блока 12 поступает сигнал "Готовность", то на соответствукщем выходе блока 8 элементов совпв дения появляется сигнал, который впередающем блоке 11 устанавливаеттребуемую частоту выходного сигнала.Одновременно сигнал с выхода блока 8элементов совпадения запускает оконечный датчик 10, с выхода которого сФормироввнное в оконечном датчике 10сообщение-подтверждение подается впередающий блок 11 в соответствующийканал передачи.З 0 Одновременно с запуском. оконечного датчика 10 производится вычитание "1" из реверсивного счетчика 4и вычитание "1" из канального счетчика 15...

Номер патента: 1288922

Опубликовано: 07.02.1987

Автор: Шварцман

МПК: H04B 7/24

Метки: радиосвязи

...детектором 20 и заряжает конденсатор 24, время заряда которого выбирается достаточно для полного заряда. По окончании действия импульса напряжение на конденсаторе 24 сохраняется в течение заданного времени благодаря большой постоянной времени разряда. Далее начинается передача информации, при этом конденсатор 24 подпитывается во время пиков принимаемого сигнала.По окончании сеанса передачи информации подается команда выключения передатчика. Однако благодаря блоку 7 исполнение команды на выключение передачи задержи,вается. Одновременно через дифференцирую 5 1015 шую цепь 14 запускается одновибратор 10 и генератор 12, Пройдя через модулятор 3, модулированный сигнал Гз преобразуется в колебание частотой 1+Рз или 1 г, - Гз в...

Номер патента: 1390808

Опубликовано: 23.04.1988

Авторы: Парр, Харчева, Яковлев

МПК: H04B 7/24

Метки: передатчиком, радиосигналов

...времени 7, Одновременно сэтим сигнал на выходе элемента ИЛИ 14обеспечивает срабатывание коммутатора 17 и сигналы от датчика 16 номераочереди поступают на вход блока 18сравнения,С момента, когда показание счетчика 15 интервалов совпадает с номером, записанным в датчике 16 номера очереди, до следующего переключения счетчика 15 интервалов времени на выходе блока 18 сравнения будет сигнал, свидетельствующий о том, что и данныйинтервал времени возможна передачаданного циркулярного сообщения.Возникший на выходе блока 8 канального доступа сигнал поступаетна вход блока 2, после чего блок 2выдает на первый вход блока 11 управления режимами кодгруппы режимовопределяющий те режимы передачи, прикоторых должна быть обеспечена передача сообщения в...

Номер патента: 1411985

Опубликовано: 23.07.1988

Автор: Мартынов

МПК: H04B 7/24, H04B 7/26

Метки: доступом, запросу, радиосвязи

...при возникновении информации формирует и передает информационный пакет в первый буфферный регистр 31 (под действием сигнала "Запись" с выхода линии 36 задержки). Одновременно счетчик 33 подсчитывает объем (число бит) 1; информационного пакета, Подсчитанное значение поступает в блок 32 Аорлпрования запроса, Запрос кодируется в кодере 28 шумоподобным сигналом, который вырабатывает генератор 29 П 1 С, и через дополнительный модулятор 27, дополнительный передатчик 24 и передающую антенну 46 излучается в канал в полосе частотТ. При поступлении ответа от ЦС через дешифратор 30 первого маркера и первый дешифратор 34 сигнал поступает на вход "Гчнтыганне" первого буфферного регистра 31. Далее информационный пакет поступает через модулятор...

Номер патента: 1522417

Опубликовано: 15.11.1989

Авторы: Балябин, Денежкин, Родькин, Романов

МПК: H04B 7/24

Метки: ретрансляцией, связи, сообщений

...устанавливает счетчик 44 в исходное состояние и с первого стопового выхода формирователя 40 поступает через третийвыход третьего коммутатора 23, элемент ИЛИ 2 б на установочный вход счетчика 32, По сигналу с выхода счетчика 44 коммутатор 20 устанавливается в начальное состояние, чтообеспечивает блокировку передачи (отключение входа передатчика 1 9) . Установка счетчика 32 приводит к нарушению равенства кодов на входах блока 39 сравнения чисел и, следовательно, к снятию сигнала запрета счета счетчику 32. Счетчик 32 начинает счет сигналов генератора 18. При этом считывание сигналов с ячеек блока 38 несопровождается их передачей, так каккоммутатор 20 отключил вход передатчика от выхода блока 38, Счет в счетчике 32 продолжается до...

Номер патента: 1555881

Опубликовано: 07.04.1990

Авторы: Мжельская, Мжельский

МПК: H04B 7/24

Метки: наземных, связи, станций

...ухудшающимися условиями связи, а в БВ 13 лучшимканалам ставится в соответствии важнейшая из всех станция 1 (2) по списку из БП 17Эта станция 1 (2) включается в работу и передает информацию по выбранному лучшему каналу. Переключение важнейшей станции 1 (2)на более высококачественный канал,позволяет повысить достоверность передачи информации. 1 ил. 1торого подается на блок 18 выделенияслужебного сигнала для его обработкис целью получения предназначенногоданной периферийной станции сигнала. ра канала номеру периферийной стан5155588ции 1 (2) и передает сигналы управления на блок 10 для его установки всоответствии с полученным спискомадресов (т.е. для подключения абонента периферийной станции 1 к каналуэтой периферийной...

Номер патента: 1564734

Опубликовано: 15.05.1990

Автор: Лосихин

МПК: H04B 7/24

Метки: радиостанция

...триггеры 5 и 6 и устанавливает их в состояние "0", Сигнал "0" с этих триггеров 5, 6 поступает на первый элемент И 19 Одновременно импульс через второй элемент И 20, на второй вход которого поступает "1" с второго триггера 4, поступает на третий элемент И 21, на второй вход которого поступает логический сигнал спятого триггера 7.На блок 29 памяти с блока 13 поступают сигналы, .количественно оценивающие уровень оптимальной рабочейчастоты, выбранный в данном пакетечастот, и синхронизирующий сигнал,который определяет момент и записывает уровень в блок 29 памяти. Зафиксированный уровень в виде кода поступает на блок 30 сравнения, на вторыевходы которого поступает код эталонного уровня с Формирователя 3 1, уровня, введенный оператором...

Номер патента: 1793454

Опубликовано: 07.02.1993

Авторы: Кузнецов, Лазарев, Манько, Покаместов, Прохоров, Шмаков

МПК: G08C 19/28, H04B 7/24

Метки: информации, передачи, приема

...на вход декодера 10, С выхода декодера 10 декодированная инвертированная кодограмма поступает на вход блока формирования 11 и запоминается в нем. С выхода блока формирования 11 "единичный" сигнал поступает на вход блока управления 12. С выхода блока формирования 11 сформированная кодограмма поступает на выход 15 устройства передачи и приема информации. На этом цикл передачи и приема кодограммй заканчивается.Блок формирования 11 (фиг. 2) работает таким образом, что записанные в первом регистре 16 копии кодограммы (прямая и инверсная) по сигналу, поступающему на вход блока 11, перезаписывается во второй регистр 17 и третий регистр 18, Перезапись происходит следующим образом. Сигнал, поступающий на вход блока формирования 11, запускает...

Номер патента: 1827052

Опубликовано: 07.07.1993

Авторы: Малышев, Терехов, Фролов

МПК: H04B 7/24

Метки: оптимальных, рабочих, частот

...задержки; 11. При совпадении разрешающих сигналовТо- Ьт.Кв- т .И.К - период вычисле. с выходов первойсхемы сравнения 10 иниязначенияфункциий(т); . 5 селектора 16 код частоты, удовлетворяюКз - количество точек в одной реализа- щий требованиям, предъявляемым к качестции спектра я(т) или спектра-эталона Э (т) ву связи и скорости передачи информации(К =,К); через цифровой коммутатор записывается вМ -количество временных сдвигов. ОЗУ значений ОРЧ 14 При изменении час.ПРинцип работы коррелометра состоит 10 таты зондирующего сигнала в диапазонеЬ 1, в ОЗУ 14 может быть записано нескольПеремножитель 13.1 (фиг.2) в течение ко.значений ОРЧ, которые после окончаниявремени т равного длительности одной вы сеанса зондирования через шину вывода...

Номер патента: 1301286

Опубликовано: 27.05.1999

Авторы: Васильев, Ташлинский, Цветов

МПК: H04B 7/24

Метки: автовыбора, варианты, его, канала, связи

1. Устройство автовыбора канала связи, содержащее блок фильтров, первый коммутатор, первый аналого-цифровой преобразователь и блок управления, причем входы устройства автовыбора через блок фильтров соединены с первыми входами первого коммутатора, управляющий вход которого соединен с первым выходом блока управления, а выход соединен с входом первого аналого-цифрового преобразователя, управляющий вход которого соединен с вторым выходом блока управления, отличающееся тем, что, с целью повышения достоверности выбора канала связи, в него введены второй коммутатор, второй аналого-цифровой преобразователь, управляемый делитель, блок ранжирования, блок суммирования, блок перемножения и решающий...

Номер патента: 1459596

Опубликовано: 20.08.1999

Автор: Постюшков

МПК: H04B 7/24

Метки: многонаправленной, приемное, радиосвязи

Приемное устройство для многонаправленной радиосвязи, содержащее M антенных элементов, соединенных соответственно с М делителями мощности, N выходов каждого делителя мощности соединены с соответствующими входами элементов формирования диаграммы направленности, управляющие входы которых соединены с выходами управления блока управления формированием диаграммы направленности, М приемников, отличающееся тем, что, с целью повышения надежности приема информации от корреспондентов путем перераспределения мощности входных сигналов между приемниками, в него введены блок коммутации, М управляемых сумматоров, М блоков оценки качества приема и блок управления перераспределением мощности, причем выходы...
