Триггер

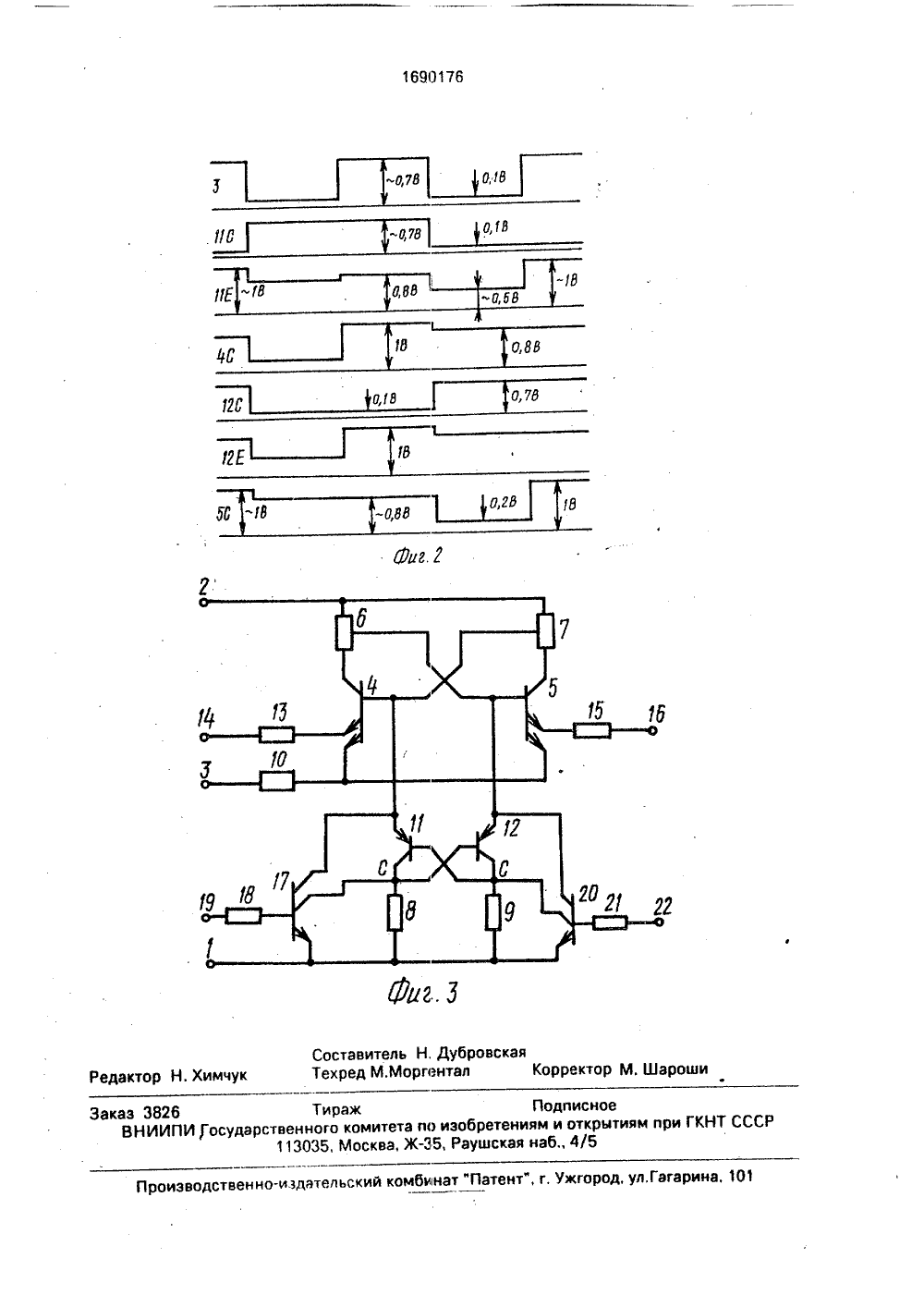

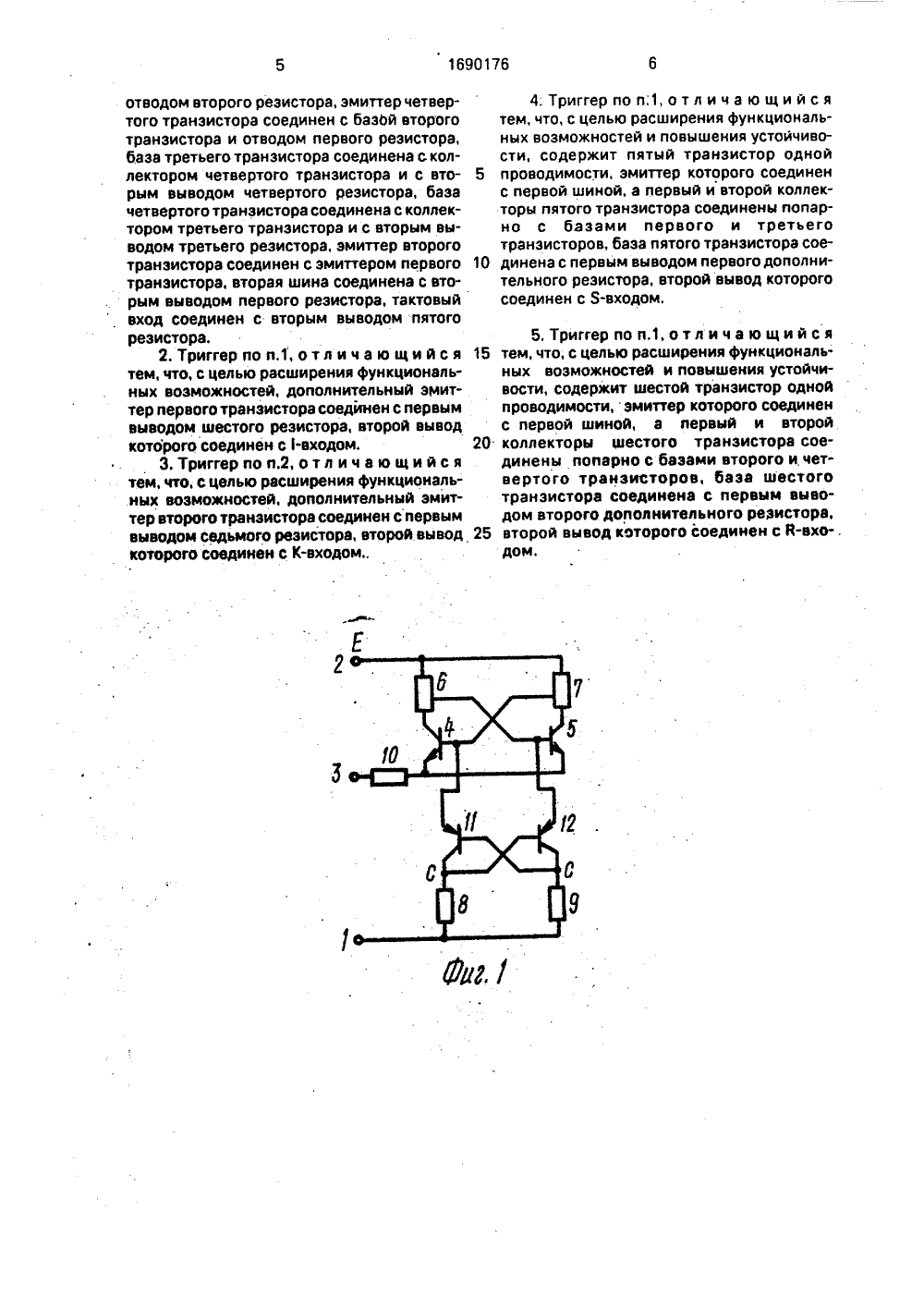

(19) (5)5 Н 03 КЗ ГОСУДАРСТ 8 ЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ напряжения, расширение функ возможностей и повышение функ ной устойчивости, Цель достигаетс в триггер, содержащий два транзи ной проводимости в пять резистор ны третий и четвертый транзистор проводимости, дополнительный первого транзистора, шестой рез вход, дополнительный эмиттер транзистора, седьмой резистор, К- тый транзистор, Я-вход, шестой тр одной проводимости с двумя колле восьмой резистор, В-вход, Предло эволяет построить счетный тригге рех транзисторах и 1 К-триггер установочными входами на шест сторах с малым напряжением пита ф-лы, 3 ил,второго транзистора 5 - с первым выводом второго резистора 7, второй вывод первого резистора 6 - с вторым выводом второго резистора 7, эмиттер первого транзистора 4 - с первым выводом пятого резистора 10, первая шина 1 - с первыми входами третьего 8 и четвертого 9 резисторов.Триггер содержит третий 11 и четвертый 12 транзисторы другой проводимости, эмиттер третьего транзистора 11 соединен с базой первого транзистора 4 и отводом второго резистора 7, эмиттер четвертого транзистора 12 - с базой второго транзистора 5 и отводом первого резистора 6, база третьего транзистора 11 - с коллектором четвертого транзистора 12 и с вторым выводом четвертого резистора 9, база четвертого транзистора 12 - с коллектором третьего транзистора 11 и с вторым выводом третьего резистора 8, эмиттер второго транэисто(21) 4730323/21(71) Всесоюзный научно-исследовательский институт радиовещательного приема и акустики им. А,С,Попова(56) Будинский Я, Логические цепи в цифровой технике: Перев. с чешск. - М.: Связь, 1977, с. 351, рис.7,61.Букреев И.Н. и др. Микроэлектронные схемы цифровых устройств, Изд. 2-е. - М.; Сов, радио, 1975, с. 99, рис.3.17.(57) Изобретение относится к радиотехникЦель изобретения - снижение питающе Изобретение относится к радиотехнике в части построения функциональных узлов цифровой вычислительной техники и дискретной автоматики преимущественно в интегральном исполнении по биполярной технологии.Цель изобретения - снижение питающего напряжения, расширение функциональных возможностей и повышение устойчивости.На фиг,1 изображена схема Т-триггера; на фиг.2 - временные диаграммы работы Т-триггера; на фиг.3 - 1 К-триггер с установочными входами.Т-триггер (фиг.1) содержит первую 1 и вторую 2 шины, тактовый вход 3, первый 4 и второй 5 транзисторы одной проводимости и пять резисторов 6-10, причем коллектор первого транзистора 4 соединен с первым выводом первого резистора 6, коллектор ональных циональя тем, что стора одов, введеы другой эмиттер истор, 1- второго вход, пяанзистор кторами, жение пор на четы- сйиЯ и транэиния. 4 з,п.ра 5 - с эмиттером первого транзистора 4,вторая шина 2 - с вторым выводом первогорезистора 6, тактовый вход 3 - с вторымвыводом пятого резистора 10.Функционирование триггера осуществляется при подаче питающего напряженияна шины 1 и 2 (Е = 1 В), сигнал на тактовомвходе 3 имеет уровни "Лог,О" ОО = 0,1 В и"Лог.1", 01 = 0,7 В.Сопротивление первый вывод - отводпервого 6 (второго 7) резистора может составлять О - 40 от полного сопрОтивленииэтого резистора и служит только для снижения степени насыщения второго 5 (первого4) транзистора,Временная диаграмма (фиг.2) описывает последовательные переключения на коллекторе и эмиттере третьего (четвертого)транзистора - 11 С, 11 Е (12 С,12 Е) и на коллекторах первого и второго транзисторов4 С и 5 С. Уровень "Лог,О" ("Лог.1") на коллекторах 11 Е и 12 Е составляет0,1 В (0,7 В),Уровень "Лог.О" на коллекторах 4 С (5 С)ф-"=4 Х 2 В, а уровень "Лог.1" 0,8 и 1,0 В в зависимости от состояния на входе 3 и потенциала на коллекторе четвертого 12 (третьего11) транзистора.Рассмотрим работу Т-триггера из исходной точки. (фиг.2). При формированиисреза импульса на входе 3 открывается первый транзистор 4, так как на его базе ранеебыл установлен более высокий потенциал,далее снижается потенциал на базе второотранзистора 5, что его удерживает в закрытом состоянии, и на эмиттере четвертоготранзистора 12, который закрывается, снижается потенциал на его коллекторе и открывается третий транзистор 11, По фронтуимпульса на входе 3 закрывается первыйтранзистор 4 и остается закрытым второйтранзистор 5, а ранее открытый третийтранзистор 11 удерживает четвертый транзистор 12 в закрытом состоянии до очередного среза импульса по входу 3.В 1 К-триггере (фиг,3) дополнительно кТ-триггеру (фиг.1) дополнительный эмиттерпервого транзистора 4 соединен с первымвыводом шестого резистора 13, второй вывод которого соединен с 1-входом 14. Дополнительный эмиттер второго транзистора 5соединен с первым выводом седьмого резистора 15, второй вывод которого соединен с. К-входом 16.Эмиттер дополнительного пятого транзистора 17 одной проводимости соединен спервой шиной 1, первый и второй коллекторы - попарно с базами первого и четвертоготранзисторовф 4 и 12, а база - с первымвыводом первого дополнительного резисто ра 18, второй вывод которого соединен с 3-входом 19.Эмиттер дополнительного шестого транзистора 20 одной проводимости соединен с первой шиной 1, первый и второй коллекторы - с базами второго 5 и третьего 11 транзисторов, а база - с первым выводом второго дополнительного резистора 21, второй вывод которого соединен с й-входом 22.При подаче на 1-вход 14 высокого уровня через дополнительный эмиттер первого транзистора 4 ток не течет и он не влияет на 510 работу триггера. При подаче на 1-вход "Лог.О" первый транзистор 4 всегда остается в открытом состоянии, что препятствует 15 открыванию транзисторов 5 и 12, поэтому на прямом выходе триггера - коллекторе четвертого транзистора 12 запрещается переход в "Лог.1". Аналогично действие К-вхо 20 да 16 При подаче "Лог.О" на 8-вход 19 пятый транзистор 17 остается закрытым и не влияет на работу триггера. При подаче "Лог.1" на 8-вход 19 пятый транзистор 17 насыщается и вне зависимости от состояния входа.3 открывается четвертый транзистор 12. закрываются первый 4 и третий 11 транзисторы.Если на входе 3 действует сигнал "Лог.О", то открывается второй транзистор 5. Срез импульса на Я-входе 19 во время "Лог.О" на входе 3 не вызывает переключений на коллекторах третьего 11 и четвертого 12 транзисторов, так как второй транзистор 5 остается открытым до фронта импульса на входе 3. Аналогично работает В-вход 22.Таким образом, предложенный триггер имеет большие функциональные возможности (1-, К-входы) и обладает устойчивостью при установке по В- и Я-входам. 25 30 35 40 Формула изобретения 1. Триггер, содержащий первую и вторую шины, тактовый вход, первый и второй транзисторы одной проводимости и пять резисторов, коллектор первого транзистора соединен с первым выводом первого резистора, коллектор второго транзистора соединен с первым выводом второго резистора, второй вывод первого резистора соединен с вторым выводом второго резистора, эмиттер первого транзистора соединен с первым выводом пятого резистора, первая шина соединена с первыми выводами третьего и четвертого резисторов, о тл и ч а ю щ и й с я тем, что, с целью снижения питающего напряжения, в него введены третий и четвертый транзисторы другой проводимости, эмиттер третьего транзистора соединен с базой первого транзистора иотводом второго резистора, змиттер четвертого транзистора соединен с базЬй второготранзистора и отводом первого резистора,база третьего транзистора соединена с коллектором четвертого транзистора и с вторым выводом четвертого резистора, базачетвертого транзистора соединена с коллектором третьего транзистора и с вторым выводом третьего резистора, эмиттер второготранзистора соединен с эмиттером первого 10транзистора, вторая шина соединена с вторым выводом первого резистора, тактовыйвход соединен с вторым выводом пятогорезистора,2. Триггер по и. 1, о т л и ч а ю щ и й с я 15тем, что, с целью расширения функциональных возможностей, дополнительный эмиттер первого транзистора соединен с первымвыводом шестого резистора, второй выводкоторого соединен с 1-входом, 203. Триггер по п.2, о т л и ч а ю щ и й с ятем, что, с целью расширения функциональных возможностей. дополнительный эмиттер второго транзистора соединен с первымвыводом седьмого резистора, второй вывод 25которого соединен с К-входом.,4. Триггер по п,1, о т л и ч а ю щ и й с я тем, что, с целью расширения функциональных возможностей и повышения устоичивости, содержит пятый транзистор одной проводимости, эмиттер которого соединен с первой шиной, а первый и второй коллекторы пятого транзистора соединены попарно с базами первого и третьего транзисторов, база пятого транзистора соединена с первым выводом первого дополнительного резистора, второй вывод которого соединен с Я-входом,5. Триггер по п.1, о т л и ч а ю щ и й с я тем, что, с целью расширения функциональных воэможностей и повышения устойчивости, содержит шестой транзистор одной проводимости, эмиттер которого соединен с первой шиной, а первый и второй коллекторы шестого транзистора соединены попарно с базами второго и четвертого транзисторов, база шестого транзистора соединена с первым выводом второго дополнительного резистора, второй вывод которого соединен с Й-вхо-. дом.1690176г.Составитель Н, Дубровская Редактор Н. Химчук Техред М,Моргентал Корректор М. Шароши каз 3826 Тираж Подписное ВНИИПИосударственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5роизводственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 10
