Формирователь сигналов

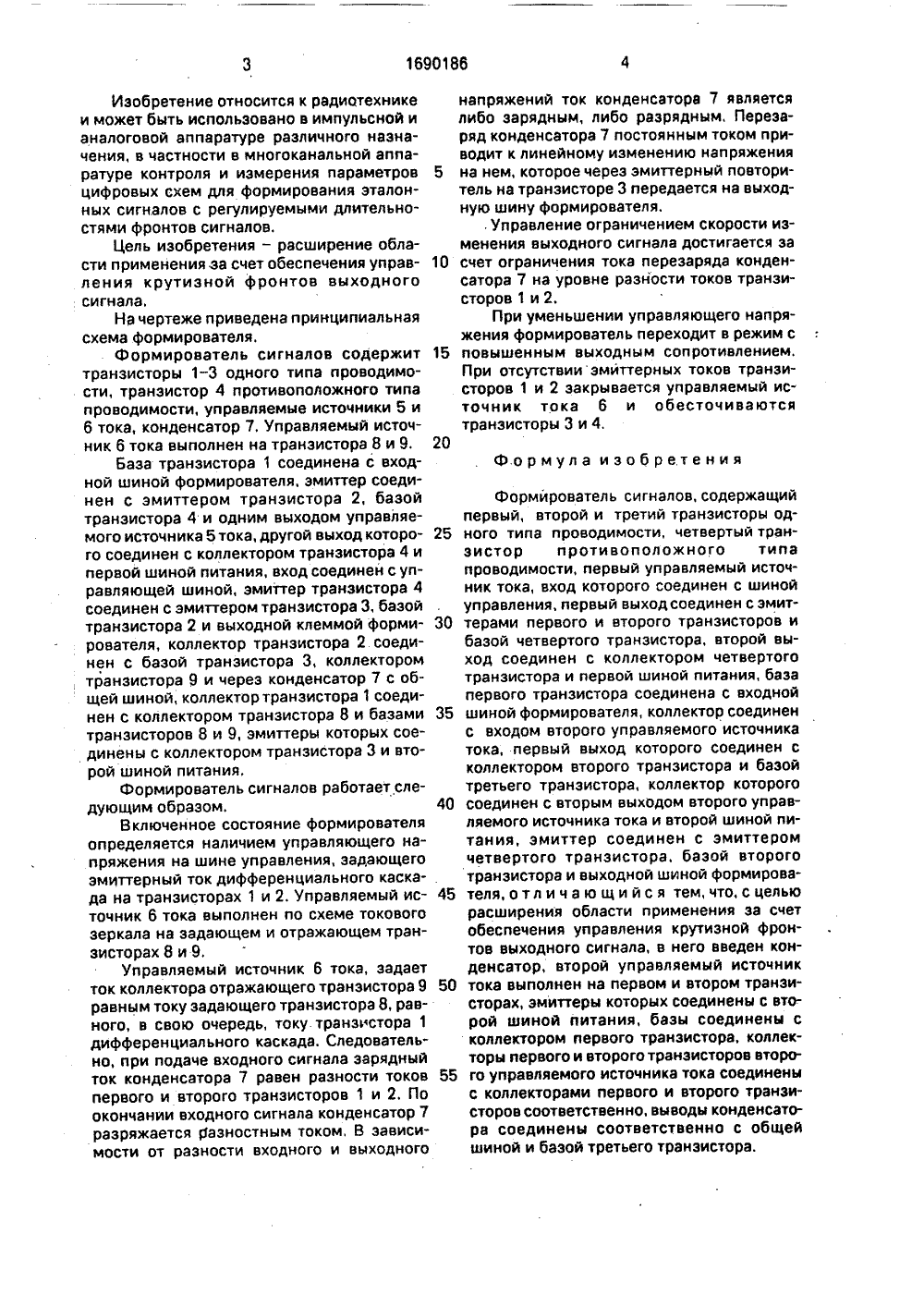

(51)5 Н 03 К 17 ПИСАНИЕ ИЗОБРЕТЕН ский инсти 981.о СССР, 1985. ГОСУДАРСТВЕН ЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(54) ФОРМИРОВАТЕЛЬ СИГНАЛОВ (57) Изобретение относится к радиотехнике и может быть использовано в импульсной и аналоговой аппаратуре различного назна- чения, в частности в многоканальной аппаратуре контроля и измерения параметров цифровых схем для формирования эталонных сигналов с регулируемыми длительностями фронтов сигналов. Цель изобретения - расширение области применения эа счет обеспечения управления крутизной фронтов выходного сигнала. При подаче входного сигнала на базу транзистора 1 в зависимости от знака разности входного и выходного сигналов происходит либо заряд, либо разряд конденсатора 7 разностным током транзисторов 1, 2, образующих дифференциальный каскад. Уменьшение напряжения на управляющей шине приводит к уменьшению тока управляемого источника 5 тока, При этом закрываются транзисторы 8, 9 и 3, 4, переводя формирователь в высокоимпедансное состояние,5 10 15 20 30 35 40 45 50 Изобретение относится к радиотехникеи может быть использовано в импульсной ианалоговой аппаратуре различного назначения, в частности в многоканальной аппаратуре контроля и измерения параметровцифровых схем для формирования эталонных сигналов с регулируемыми длительностями фронтов сигналов.Цель изобретения - расширение области применения за счет обеспечения управления крутизной фронтов выходногосигнала,Нэ чертеже приведена принципиальнаясхема формирователя,Формирователь сигналов содержиттранзисторы 1 - 3 одного типа проводимости, транзистор 4 противоположного типапроводимости, управляемые источники 5 и6 тока, конденсатор 7. Управляемый источник 6 тока выполнен на транзистора 8 и 9,База транзистора 1 соединена с входной шиной формирователя, эмиттер соединен с эмиттером транзистора 2, базойтранзистора 4 и одним выходом управляемого источника 5 тока, другой выход которого соединен с коллектором транзистора 4 ипервой шиной питания, вход соединен с управляющей шиной, эмиттер транзистора 4соединен с эмиттером транзистора 3, базойтранзистора 2 и выходной клеммой формирователя, коллектор транзистора 2 соединен с базой транзистора 3, коллекторомтранзистора 9 и через конденсатор 7 с общей шиной, коллектор транзистора 1 соединен с коллектором транзистора 8 и базамитранзисторов 8 и 9, эмиттеры которых соединены с коллектором транзистора 3 и второй шиной питания,Формирователь сигналов работает следующим образом.Включенное состояние формирователяопределяется наличием управляющего напряжения на шине управления, задающегозмиттерный ток дифференциального каскада на транзисторах 1 и 2, Управляемый источник 6 тока выполнен по схеме токовогозеркала на задающем и отражающем транзисторах 8 и 9.Управляемый источник 6 тока, задаетток коллектора отражающего транзистора 9равным току задающего транзистора 8, равного, в свою очередь, току. транзистора 1дифференциального каскада. Следовательно, при подаче входного сигнала зарядныйток конденсатора 7 равен разности токовпервого и второго транзисторов 1 и 2. Поокончании входного сигнала конденсатор 7разряжается разностным током, В зависимости от разности входного и выходного напряжений ток конденсатора 7 является либо зарядным, либо разрядным, Перезаряд конденсатора 7 постоянным током приводит к линейному изменению напряжения на нем, которое через эмиттерный повторитель на транзисторе 3 передается на выходную шину формирователя.Управление ограничением скорости изменения выходного сигнала достигается за счет ограничения тока перезаряда конденсатора 7 на уровне разности токов транзисторов 1 и 2,При уменьшении управляющего напряжения формирователь переходит в режим с повышенным выходным сопротивлением. При отсутствии эмиттерных токов транзисторов 1 и 2 закрывается управляемый источник тока 6 и обесточиваются транзисторы 3 и 4,Формула изобретения Формирователь сигналов, содержащий первый, второй и третий транзисторы одного типа проводимости, четвертый транзистор противоположного типа проводимости, первый управляемый источник тока, вход которого соединен с шиной управления, первый выход соединен с эмиттерами первого и второго транзисторов и базой четвертого транзистора, второй выход соединен с коллектором четвертого транзистора и первой шиной питания, база первого транзистора соединена с входной шиной формирователя, коллектор соединен с входом второго управляемого источника тока, первый выход которого соединен с коллектором второго транзистора и базой третьего транзистора, коллектор которого соединен с вторым выходом второго управляемого источника тока и второй шиной питания, эмиттер соединен с эмиттером четвертого транзистора. базой второго транзистора и выходной шиной формирователя, о т л и ч а ю щ и й с я тем, что, с целью расширения области применения за счет обеспечения управления крутизной фронтов выходного сигнала, в него введен конденсатор, второй управляемый источник тока выполнен на первом и втором транэисторах, эмиттеры которых соединены с второй шиной питания, базы соединены с коллектором первого транзистора, коллекторы первого и второго транзисторов второго управляемого источника тока соединены с коллекторами первого и второго транзисторов соответственно, выводы конденсатора соединены соответственно с общей шиной и базой третьего транзистора,
