Формирователь импульсных сигналов

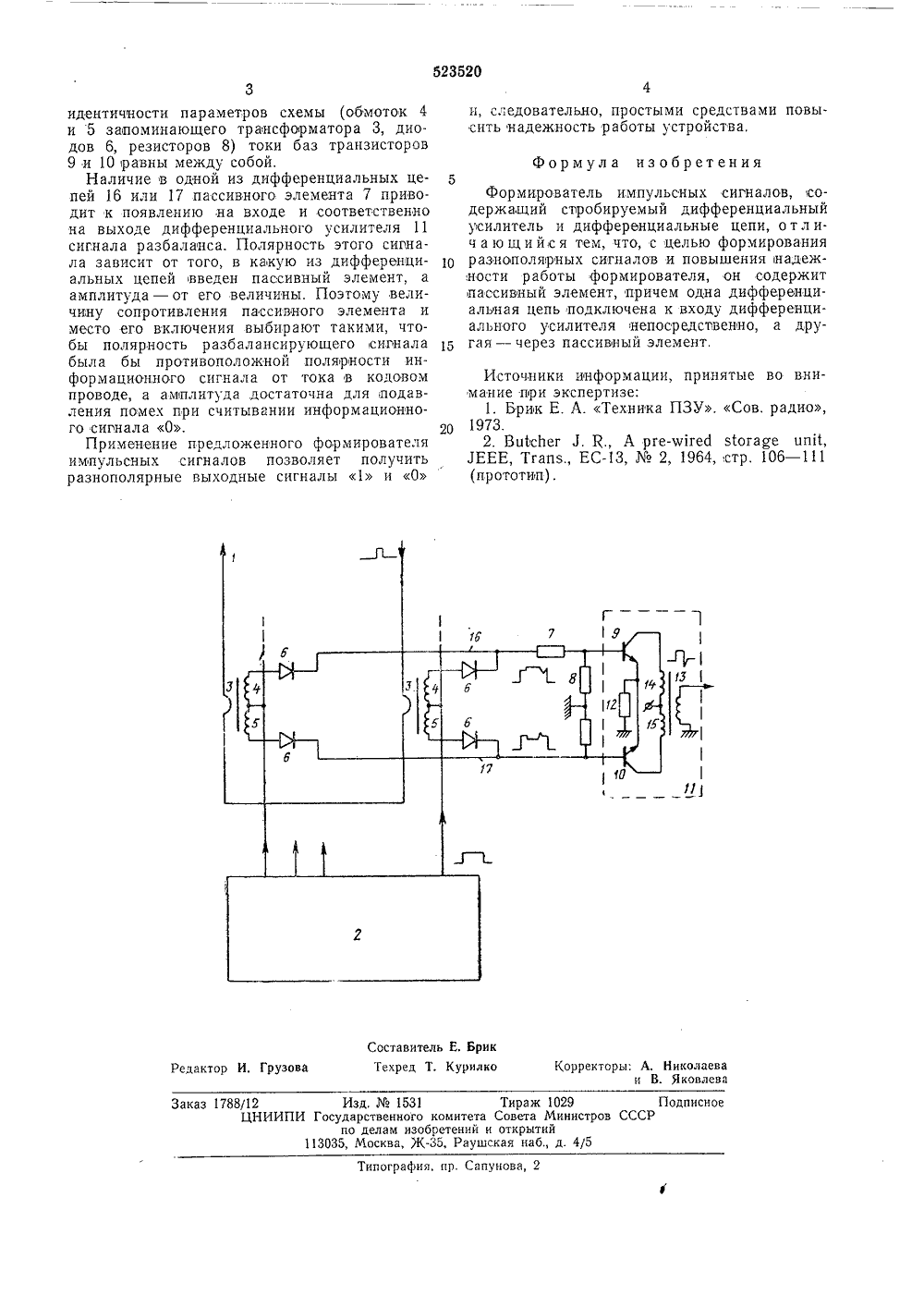

(5 с присоединением заявки Государственный комите Совета Министров СССР 23) П ите Опублико о 30.07.76. Бюллетень28кования описания 12,08.76 3) УДК 628.327по делам изобретений и открытий(54) ф РОВАТЕЛЬ ИМПУЛЬСНЫХ СИГНАЛО но по Изобретение относитс ке и может быть примв устроиств ах вычислителИзвестны формирова палов, содержащие стр к импульснои технинено в запоминающих ных машин.ели импульсных сигобируемые усилители наиболее близким к изобретению по техническои сущности является формирователь импульсных сигналов, содержащий стробируемыи дифференциалыный усилитель и дифференциальные цепи 21.Недостаток известного формирователя - однополярность выходных сигналов, снижающая надежность работы формирователя, Для получения разнополярных сигналов О и 1 при использовании известных формирователей в разрядных цепях запоминающих устройств применяют цепи,противотока и короткозамкнутые витки, что усложняет устройство и увеличивает энергозатраты.Цель изобретения - повышение надежности работы формирователя и формирование разнополярных сигналов.Для этого в дифференциальный усилитель введен пассивный элемент, причем одна дифференциальная цепь подключена к входу дифференциального усилителя непосредственно, а другая - через пассивный элемент.На чертеже представлена блок-,схема предлагаемого формирователя разнополярных сигналов при его использовании в разряд и части трансформаторного постоянного за минающего устройства.дапоминающее устройство содержит кодовые,провода 1, адресный дешифратор 2, запоминающие трансформаторы 3 с дифференциальными оомотками 4 и 5, диоды 6 в цепях выбора. Сам формирователь, содержит пассивный элемент (, резисторы 8 в цепи баз 1 О транзисторов 9 и О дифференциального уси-лителя 11, эмиттерный резистор 12 этого усилителя и выходной трансформатор 13 с обмотками 14 и 15 в коллекторных цепях транзисторов 9 и 10 соответственно и диффевен циальные цепи 16 и 17.Работает устройство следующим образом.При помощи дешифратора 2 проводится выборка одного числа посредством подачи положительного сигнала на общую точку обмоток 2 О 4 и 5 выбранных трансформаторов 3. Подвоздействием этого сигнала диоды 6,смещаются в непрямом направлении, а транзисторы 9 и 10 переходят в активную область. Рабочая точка транзисторов определяется параметра ми элементов дифференциальных цепей и резисторами 8.В случае отсутствия пассивного элемента 7и импульса тока в кодовом, проводе 1 результирующий сигнал на выходе дифференциаль ного усилителя 11 равен нулю, так как при523520 Составитель Е. Ври Техред Т. Курилк едактор И, Грузов торы: А. Николае и В. Яковле Изд,1531ударственного комитета по делам изобретений и 35, Москва, Ж-З 5, Раушс аз 1788/12ЦНИИПИ Гос ираж 1029овета Министкрытийя наб., д. 4/ Подписноев СССР апунов ипография. идентичности параметров схемы (обмоток 4 и 5 запоминающего трансформатора 3, диодов 6, резисторов 8) токи баз транзисторов 9 и 10 1 равны между собой.Наличие в одной из дифференциальных цепей 16 или 17 пассивного элемента 7 приводит к появлению на входе и соответственно на выходе дифференциального усилителя 11 сигнала разбаланса. Полярность этого сигнала зависит от того, в какую из дифференциальных цепей введен пассивный элемент, а амплитуда - от его величины. Поэтому величину сопротивления пассивного элемента и место его включения выбирают такими, чтобы полярность разбалансирующего сигнала была бы противоположной полярности информационного сигнала от тока в кодовом проводе, а амплитуда,достаточна для подавления помех при считывании информационного сигнала О.Применение предложенного формирователя импульсных сигналов позволяет получить разнополярные выходные сигналы 1 и О и, следовательно, простыми средствами повысить надежность работы устройства. Формула изобретения 5Формирователь импульсных сигналов, содержащий сэробируемый дифференциальный усилитель и дифференциальные цепи, отлич а ю щи й с я тем, что, с целью формирования И разнополярных сигналов и повышения надеж,ности работы формирователя, он содержит пассивный элемент, причем одна дифференциальная цепь подключена к входу дифференциального усилителя непосредственно, а дру гая - через пассивный элемент. Источники информации, принятые во внимание при экспертизе:1. Брик Е. А. Техника ПЗУ. Сов. радио, 20 1973.2. Вц 1 с 1 чег 1. К., А рге-Мгес 1 з 1 огаде цпИ,
