Генератор прямоугольных импульсов напряжения

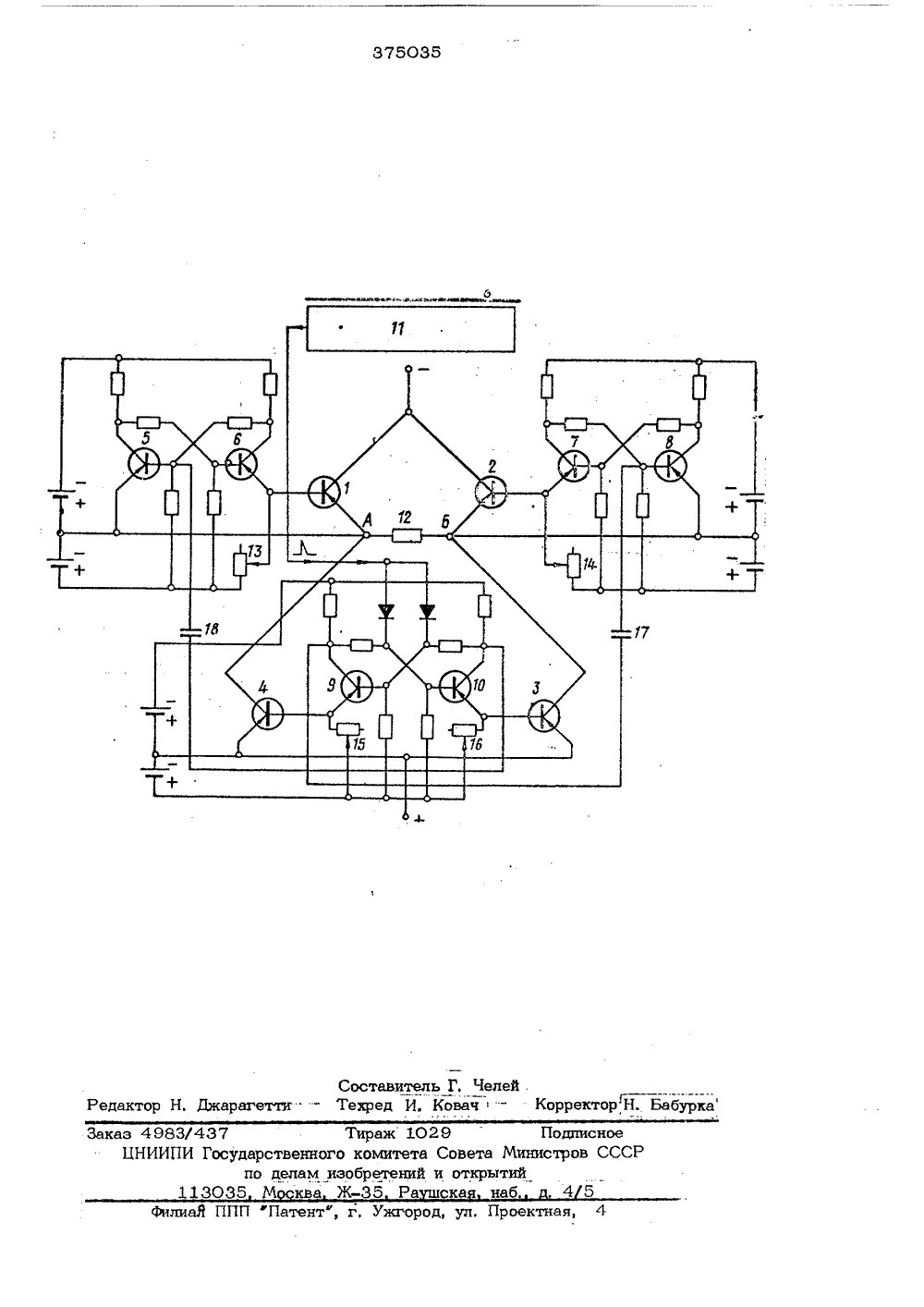

/26-9 осударственный комитетСовета Мнннстров СССРпо делам нзобретеннйи открытий 23) Приоритет (43) Опубликов. Е, Федоровск 7 ) Заявител 4) ГЕНЕРАТОР ПРЯМОУГОЛЬНЫХ ИМПУЛЬСОВ НАПРЯЖЕН 2 ляюших триггера, выполи сторах 5 -10 и имеюши точники питания и стаоили цем генератор 11 упра Нагрузка 12 включена в16 служ х на транаитономные исовайный кварляюших импульс иагональ оры 13 симмет бразую лючаю сторов реэистванини 18 о,зи, исктранэи ат для регулирконденсаторые блокируют: оста емк в т низкую с однов енное отпирание еч м 20 пряможе на и Гзистора 3 4,три управ ратор имеет четыре тр нные по мостовой схем вого сме вклю Изобретение относится к области импульсной техники и может быть использовано вприкладной радиоэлектронике, электротехнике и измерительной технике.Известный генератор прямоугольных им,пульсов напряжения содержит четыре транистораа одного типа проводимости, включенных по мостовой схеме.Однако этот генератор имее табильность амплитуды и длительные прямо,угольные импульсы,Бель изобретения - получение прямоугольных импульсов стабильной амплитудыи длительности.1 Это достигается тем, что транзисторы 15плеч моста управляются синхронизированным кварцем генератором через триггеры,имеюшие обособленные источники питанияи соединенные емкостными блокируюшисвязями.Принципиальная схема генератораугольных импульсов напряжения изобраа чертеже. Транзисторы 1 и 2 соединены коллекторами, а транзисторы 3 и 4 - эмиттерами. Транзистор 1 управляется триггером, выполненным на транзисторах 5 и 6, транзистор 2 - триггером, выполненным на транзисторах 7 и 8, транзисторы 3 и 4- триггером, выполненным на транзисторах 9 и 10. Коллектор транзистора 9 через конденсатор 17 соединен с базой транзистора 8, а коллектор транзистора 10 через конденсатор 18 - с базой транзистора 5. Все триггеры имеют автономные источники коллекторного питания и базо3750354.1Ъа ременной направления срабатывания тригге О гет ров, Для обеспеченияточного равенства тоа в нагрузке, протекающего в направлени ,от точки А к точке В и в направлении пр ,тивоположном указанному при перемене на.правления срабатывания триггеров, транзисторы моста выбираются с одинаковым прямым сопротивл ием по постоянному то куе Положительный синхроимпульс с генер тора 11 управляющих импульсов поступа на базы транзистора 9 и 10 Эмиттернобазовые переходы транзисторов 1 - 4 включены последовательно в амиттерные цепи транзисторов 6, 7, 9 и 10 триггеров так, что при отпирании этих транзис торов отпирается соответствующий транзистор моста. Конденсаторы 17 и 18 включены так, что исключают одновременное отпирание транзисторов одной ветви моста.Пусть например, транзисторы 2 и 4 открыты, а 1 и 3 - закрыты, При поступлении положительного синхроимпульса на базы транзисторов 9 и 10 транзистор 9, будучи от- И крытым, запирается, а транзистор 10 - отпирается. Отрицательный импульс с коллектора транзистора 9 через конденсатор 17 поступает на базу транзистора 8, очщрает его и запирает транзистор 7, вызывая тем ф самым запирание транзистора 2, Положительньй ипульс с коллектора транзистора 10 через конденсатор 18 поступает на базу транзистора 5, запирает его и отпирает транзисторы 6 и 1, Отрицательный перепад % напряжения, образующийся на эмиттере транзистора 5, способствует запиранию этого транзистора, а положительный перепад напряжения, образующийся на эмиттере тран зистора 8 при отпирании транзистора 3 - 30 запиранию транзистора 2, закрепляя таким образом новое состояние схемы.При приходе следующего положительного синхроимпульса процесс повторяется с пеоФормула изобретения Генератор прямоугольных импульсов напряжения, содержащий четыре включенных по мостовой схеме и управляемых по базам транзистора с нагрузкой в диагонали моста, три управляющих триггера на транзисторах с резистивными коллекторно- базовыми связями и, автономными источниками питания, и стабилизированный квар цем генератор управляющих импульсов, о л и ч а ю щ и й с я тем, что,с целью получения на выходе прямоугольных импул сов стабильной амплитудь и длительности выход генератора управляющих импульсов подсоединен к базам транзисторов триггера, управляющего парой транзисторов мост вой схемы, соединенных емиттерами, при этом коллекторы транзисторов триггера подсоединены через конденсаторы к базамьтранзисторов соответствующих триггеров, управляющих другой парой транзисторов мостовой схемы, соединенных коллекторами,Тиражударственного комипо делам нзобрете5 М ква Ж102 9 Подписноетета Совета Министров ССГний и открытийРа ка наб 4 5 каз 4983/437 ЦНИИПИ Гос П фПатентф, г. Ужгород, ул. Проектная, 4 Составитель Г. Челей .Редактор Н. Джарагетти - Техред И, КовачКорректор
