Генератор серий импульсов

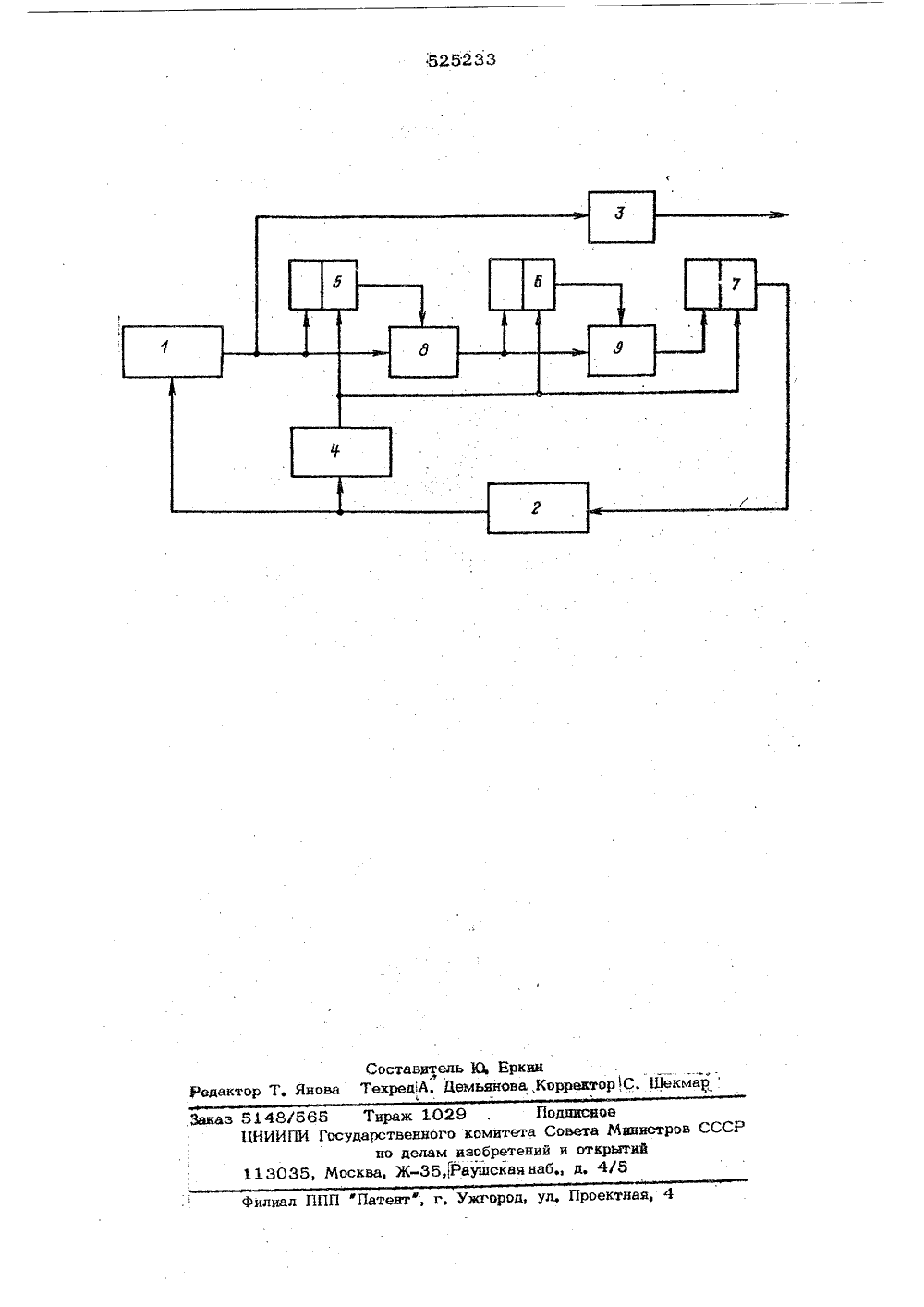

О П И С А Н И Е 1 ц,626233ИЗОБРЕТЕН ИЯ Союз СоветскихСоциалистическихРеспублик К АетОРСКОМЮ СВИДИтЕДЬСТВЮ(43) Опубликова 81616/21 М. Кл,НОЗК ая Государственный омнтеСовета Мнннстров СССРно делам нзобретеннйн отрытнй летень30 ия 105.1 1. 76 3) УДК 621,37(54) ГЕНЕРАТОР С УЛЬСО радиотехникеустройствах 1ики.импульсов,ор стабильей генератор,ементы И, элеЫ. между ггеров объе Изобретение относится к и может быть использовано в автоматики и импульсной технИзвестны генераторы, серий содержащие задаюший генера ной частоты, синхронизируем формирователи импульсов, эл мент ИЛИ и линию задержки т ератора клю- вхоНаиболее близким техническим решением 1 О к данному изобретению является генератор серий импульсов, содержащий генератор стабильной частоты, ждуший мультивибра" тор, формирователь длительности импульсов, устройство сброса, триггеры и элемен-: 5 ты И, причем выход генератора стабильной . частоты подключен к входу формирователя длительности импульсов и через первый триггер к первому входу первого элемента 1И, выход которого соединен через последо вательно соединенные второй триггер и второй элемент И с первым входом третьего триггера, выход которого подключенчерез ждуший мультивибратор ко входу ге;нератора стабильной частоты, при этом вто.рые входы, всех три дик ены собой 2.С целью повышения надежности генератора серий импульсов в нем выход генераора стабильной частоты соединен через первый элемент И с вторым входом второго элемента И, а выход ждущего мультивибратора подключен через устройство сброса к вторым входам триггеров.На чертеже приведена струк 7 урная элек- трическая схема предлагаемого генсерий импульсов.Предлагаемое устройство содержит гене ратор 1 стабильной частоты, ждуший мультивибратор 2, формирователь 3 длительности импульсовустройство 4 сброса, триггеры 5-7, элементы И 8 и 9.Выход генератора 1 стабильной частоты подключен к входу формирователя 3 длитель. ности импульсов и через триггер 5 - к пер вому входу элемента И 8, выход которого . соединен через последовательно соединенные триггер 6 и элемент 1 И 9 с первым входом триггера 7, выход последнего под чен через ждуший мультивибратор 2 кду генератора 1 стабильной частоты. Вторые входы триггеров 5-7 объединены междусобой.Выход генератора 1 стабильной частотысоединен через элемент И 8 с вторым вхо-6дом элемента И 9, а выход ждущего мультивибратора подключен через устройствосброса 4 к вторым входам, триггеров 5-7.Генератор серий импульсов работает сле-,дующим образом, 10При включении питания на выходегене-,ратора 1 стабильной, частоты появляетсяимпульс, а триггеры 5-7 устанавливаютсяв исходное состояние, при котором на ихвыходах напряжение отсутствует, Заднимфронтом первого импульса на выходе генератора 1 стабильной частоты происходитопрокидывание триггера 5, на выходе кото-рого появляется сигнал, поступающий навход элемента И 8, По окончании прохожде1 20ния первого импульса от генератора 1 ста-,бильной частоты на выходе элемента И 8сигнал отсутствует и появляется лишь сприходом следующего импульса генераторастабильной частоты 1, Задним фронтом импульса с выхода элемента И 8 опрокидывается триггер 6, и на его выходе появляетсянапряжение, поступающее на вход элементаИ 9.30По окончании прохождения импульса навыходе элемента И 8 на выходе элементаИ 9 сигнал отсутствует и появляется лишьс приходом следующего импульса от генератора 1 стабильной частоты,аЗадним фронтом импульса с выхода эле-;мента И 9 опрокидывается триггер 7, навход ждущего мультивибратора 2 поступаетсигнал управления.Таким образом происходит формирование . осигнала на выходе ждущего мультивибратора 2, который прекращает работу генератора стабильной частоты. Через некоторое вре-,мя ждущий мультивибратор 2 возвращается в исходное состояние, в результате чегоснимается сигнал запрета с генератора 1стабильной частоты, а на выходе устройств4 сброса формируется отрицательный выбросвозвращающий триггеры 5, 6 и 7 в исход-.ное состояние,Сформированные по длительности импульсыснимаются с выхода формирователя длительности импульсов,формула изобретенияГенератор серий импульсов, содержащий генератор стабильной частоты, ждущий муль- тивибратор, формирователь длительности импульсов, устройство сброса, триггеры и элементы И, причем выход генератора стабильной частоты подключен к входу формирователя длительности импульсов и через первый триггер-к первому входу первого элемента И, выход которого соединен через последовательно соединенные второй триггер и второй элемент.И с первым входом третьего триггера, выход которого подключен через ждущий мультивибратор к входу генератора стабильной частоты, при этом вторые входы всех триггеров объединены меж-; ду собой, о т л и ч а ю щ и й с я тем, ,что, с целью повышения надежности устройства, в нем выход генератора стабильной частоты соединен через первый элемент Ис вторым входом второго элемента И, а выход ждущего мультивибратора подклю чен через устройство сброса к вторым входам триггеров.Источники информации, принятые во внимание при экспертизе:1.Авт, св, СССР % 320924, кл, Н03 К 364, 1968 г, (аналог).2. Пат. Великобритании М 1282556,кл, 64 Л, 1972 г, (прототип),Подписноемитета Совета Министбретений и открытийушскаянабд, 4/5 8 Л 68 Тираж 1029ИПИ Государственного копо делам изо035, Москва, Ж,Ра иал ППП Патентф, г. Ужгород, ул, Проектная ов ССС
