Формирователь импульсов

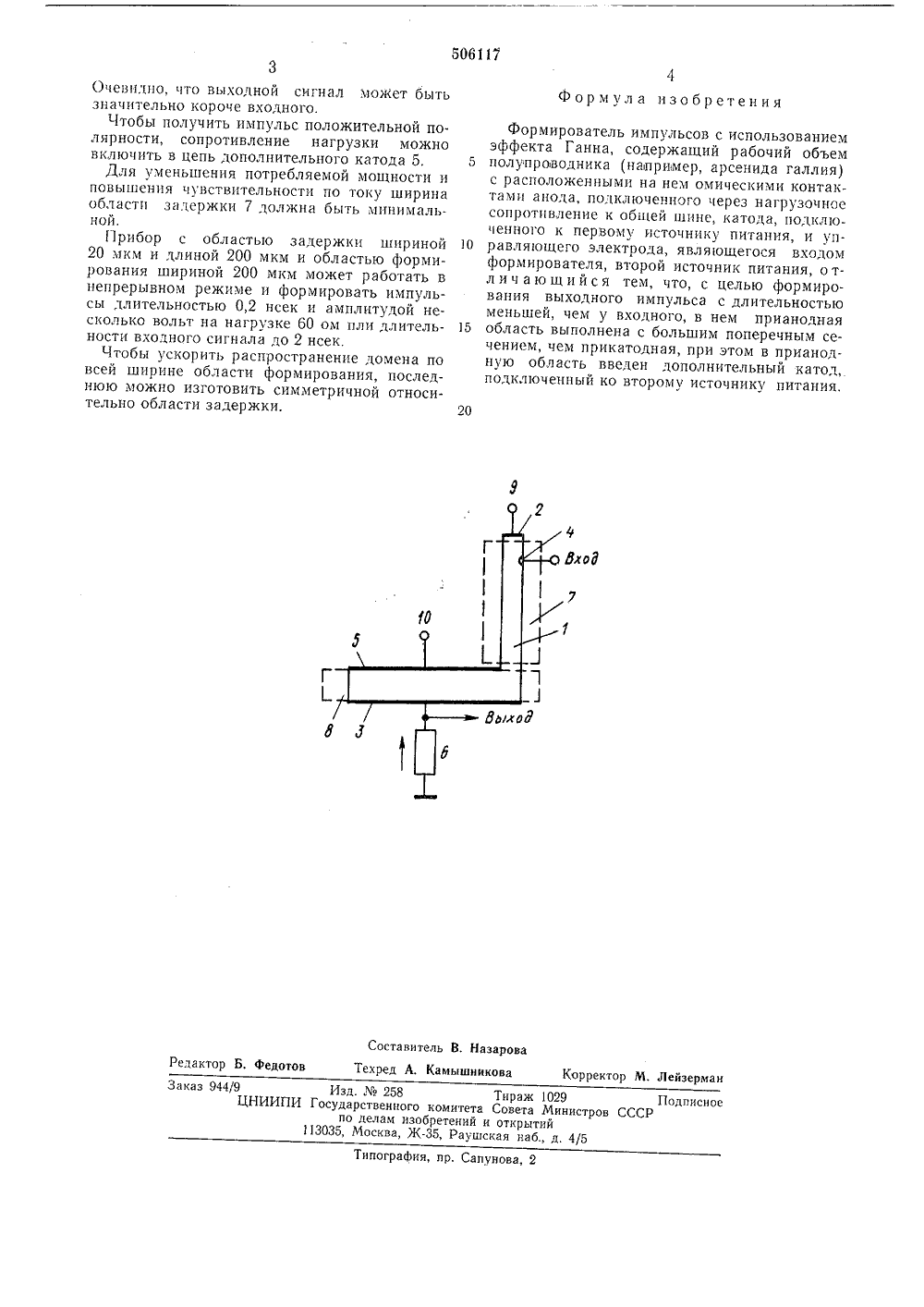

11 11 506117 Союз Советских Социалистических Республик(22) Заявлено 0,11.73 (2 ением заявкиприс осударственныи комитет) Приорите овета Министров СС о делам нзобретени ллетеньОпубликовано 05.03.7(088.8) открытии Дата опубликовалиля описания Об,05.7 Авторыизобретения вченко, Ю, И, Пашинцев, В. И, Старосельскийи В. И, Суэтиновсковский институт электронной техники(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬС анодному ко но налрзочное льно рабочий задержки 7 и ложенпого параллельн В анодную цепь включ тивление 6, Фуикциот разделен на область формирования 8.Формирователь рабо нтакту. сопрообъем бласть ет следующим зом.Напряжение источника 9, приложенное между анодом 3 и катодом 2, таково, что напряженность поля в области 7 меньше пороговой. Напряжение источника 10 выбирают таким образом, чтобы напряженности поля в областях 7 и 8 были одинаковы.При подаче входного сигнала напряженность поля между управляющим электродом 4 и катодом 2 повышается, и вблизи катода формируется домен, Далее домен дрейфует в области задержки 7. Во время дрейфа формирователь нечувствителен к наличию или отсутствию входного сигнала. Врсмя дрейфа определяет максимально допустимую длительность входного сигнала. Достигнув об распространяетс стью, много бо движения. При ет, и на нагруз нал, длительно дрейфа домена 1Изобретение относится к полупроводниковой импульсной технике, может быть применено в сверхвысокочастотных логических схемах, измерительной, вычислительной и ядерной электронике. 5Известен формирователь импульсов с использованием эффекта Ганна, содержащий рабочий объем полупроводника (например, арсе- нида галлия) с расположенными на нем оммическими контактами анода, подключенного че рез нагрузочное сопротивление к общей шине, катода, подключенного к первому источнику питания, и управляющего электрода, являющегося входом формирователя, второй источник питания, 15Цель изобретения - формирование выходго импульса с длительностью меньшей, чем у входного.В предлагаемом формирователе прианодная область выполнена с большим поперечным се чением, чем прикатодная; при этом в прианодную область введен дополнительный катод, подключенный ко второму источнику питания.На чертеже схематически показана конструкция формирователя импульсов. 2На рабочем объеме арсенида галлия (или другого полупроводника с отрицательным сопротивлением) 1 расположены омические контакты катода 2, анода 3, управляющего электрода 4, дополнительного электрода 5; распо ласти формирования 8, домен я в ней в ширину со скорольшей скорости продольного этом ток в аиодной цепи падаке формируется выходной сигсть которого равна времени через область формирования,ФВход Составитель В. НазароТекред А. Камышникова едактор Б. федот орректор М. Лейзерма аказ 944/9 Изд.258 ПИ Государственного ко по делам изобре 113035, Москва, Ж, Тираж 1029итета Совета Министрений и открытийРаушская наб., д, 4/5 ПодписноСССР ипография, пр. Сапунова,Очевидно, что выходной сигнал может быть значительно короче входного.Чтобы получить импульс положительной полярности, сопротивление нагрузки можно включить в цепь дополнительного катода 5, 5Для уменьшения потребляемой мощности и повышения чувствительности по току ширина области задержки 7 должна быть минимальной.Г 1 рибор с областью задержки шириной 10 20 мкм и длиной 200 мкм и областью формирования шириной 200 мкм может работать в непрерывном режиме и формировать импульсы длительностью 0,2 нсек и амплитудой несколько вольт на нагрузке 60 ом пли длитель ности входного сигнала до 2 нсек.Чтобы ускорить распространение домена по всей ширине области формирования, последнюю можно изготовить симметричной относительно области задержки, 20 Формула изобретения Формирователь импульсов с использованием эффекта Ганна, содержащий рабочий объем полупроводника (например, арсенида галлия) с расположенными на нем омическими контактами анода, подключенного через нагрузочное сопротивление к общей шине, катода, подключенного к первому источнику питания, и управляющего электрода, являющегося входом формирователя, второй источник питания, о тл и ч а ю щ и й с я тем, что, с целью формирования выходного импульса с длительностью меньшей, чем у входного, в нем прианодная область выполнена с большим поперечным сечением, чем прикатодная, при этом в прианодную область введен дополнительный катод, подключенный ко второму источнику питания.
