Номер патента: 842716

Опубликовано: 30.06.1981

Авторы: Власова, Крючков, Лиманец

МПК: G05B 19/18, G05B 19/40

Метки: двигателями, программного, управленияшаговыми

...ИЛИ б. Сигнал с выхода элемента ИЛИ 6 запрещает на элементе И 7 перепись значения заданной скорости в:счетчике 5.В счетчик 5 по сигналу с выхода блока анализа записывается величина минимальной скорости, с которой и начинается разгон двигателя. Величина подачи, хранящаяся в счет нике 5, поступает в преобразователь 13 частоты, с выхода которого через формирователь 11 сигналов и элемент И 2 на шаговый двигатель поступает частота, соответствующая вышеупомянутой величине подачи.ри поступлении сигнала РАЗГОН с выхода регистра 1 постоянно подается на вход сумматора 2 значение1коэффициента соответствующего времени разгона; которое постоянно суммируется, Сигналы переносов с выхода сумматора 2 через элемент И 4 поступают на суммирующий вход...

Номер патента: 798692

Опубликовано: 23.01.1981

Авторы: Лиманец, Меринков

МПК: G05B 11/01

Метки: приводом

...на вход 1 устройства вызывало перемещение рабочего органа с помощьюэлектропривода 15 на элементарноеперемещение в направлении, определяемом сигналом поступающим по входу 2устройства. Это осуществляется заечет изменения фазы нулевого состояния счетчика 5 импульсов и измерительного сигнала датчика обратнойсвязи следующим образом. При состоянии сигнала на входе 2 устройства, соответствующем положительному направлению перемещения рабочего органа, каждый импульс программы, поступающий на вход 1 устройства с помощью блока 4 синхронизациивызывает прибавление одного дополнительного импульса в счетчик 5 импульсов, поэтому нулевое состояние счет- . чика наступит раньше поступления измерительного сигнала датчика.При состоянии сигнала на...

Номер патента: 737942

Опубликовано: 30.05.1980

Авторы: Ефимова, Князева, Лиманец

МПК: G06F 3/05

Метки: ввода, информации

...в исходное состояние третий регистр 16. Распределитель 15 импульсов осуществляет управление выбором триггеров для записи и считывания инФормации третьего 4 регистра 16. В счетчик 11 Формировате ля строк с распределителя 15 импульсов поступают импульсы.После выдачи всех сигналов строк через элемент И 12 с распределителя р 15 импульсов поступает сигнал на установку счетчика 11 в, исходное состояние. На этом обработка адресной инФормации заканчивается, и устройство готово к числовой информации.Следующая строка, являющаяся числовой информацией старшего десятичного разряда числа, с выхода первого регистра 4 поступает на второй дешифратор 9, который .вырабатывает сигнал, поступающий на счетчик 11 и пятый де шифратор 13, который при...

Номер патента: 693339

Опубликовано: 25.10.1979

Авторы: Крючков, Лиманец

МПК: G05B 19/18

Метки: программного, станком

...и 4, кстссый вырабатывает импульсы,ПССт;тцаЮтцпта В СЧЕТЧИКИ абССЛЮтНЫХ КСординат 11 и 2, а через блоки управления приводом 22 и 23 осуществляетуправление двухгкссрдунатным приводом-с;СтаНКадИа учасгке разгона импульсы возрастающей частоты поступают с выходовблоков управления позиционированиемвыбора режима 2. Арифметический блок 10 в данном режиме по значениям те куших координат и величинам приращений, поступающих с регистров приращений 6 и 7, вычисляет величины заданных координат и их знаки, которые записываются в регистры заданных координат 8 и 9, а вычисленный знак записываетсы в блок выбора режима 2, который переключает работу устройства с абсолютными координатами и перемещение рабочего органа осуществляется так же,...

Номер патента: 690446

Опубликовано: 05.10.1979

Автор: Лиманец

МПК: G05B 19/406

Метки: программного

...выработку формирователем ипульсов 2 сигналов, которые поступают на вычита 25ющий вход распределителя импульсов 5, поэтому он вырабатывает последовательность импульсов соответствующую перемещению шшшделейвверх. Усиленные блоками усилителей 8 сигналы распределителя импульсов 5 поступают наЗОшаговые двигатели (на чертеже не показаны)приводов шпинделей, которые перемещают шпиндели вверх.По достижению шпинделями верхнего положения в устройство по входам С.Споступаютсигналы логической единицы, которйеразрешают сброс триггеров 4 в нулевое состояние повходам К и С, Дешифратор 7 расшифровываетсостояние распределителя 5 импульсов и по наступлению состоянии, принятого за нулевое,4 Оупомянутый дешифратор вырабатывает сигнал,устанавливающий те...

Номер патента: 642679

Опубликовано: 15.01.1979

Авторы: Власова, Крючков, Левин, Лиманец, Ратмиров, Сенин

МПК: G05B 19/414

Метки: программного, станком, числового, шлифовальным

...Н.Каменская Заказ 7757/44 Тираж ЮИ Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытиЯ 113035, Москва, Ж, Раушская наб д.4/5Филиал ППН Патент, г.ужгород, ул.Проектная, 4 программы, а в блок задания скорости3 заводится величина скорости подачи. В соответствии с этой величинойблок задания скорости 3 посылаетимпульсы нужной частоты на входыблока управления 4, обеспечивающего перемещение инструмента и вычислительного блока 2, где они увеличивают (уменьшают) величину текущей координаты. При совпадении величин заданнойи текущей координатработа прекращается. Функциональное изменение скорости происходит лишь при чистовой обработке, где величина скорости подачи должча уменьшаться пропорционально величине...

Номер патента: 631912

Опубликовано: 05.11.1978

Авторы: Крючков, Лиманец, Павлов

МПК: G06F 3/04

Метки: ввода, информации

...опрвшнввют регистр 5 и произво631 912 4ется запись следующих декад регистра 5 в соответствующие разряды блоков памя - ти 7, начиная со старшего. Последней опрашивается та декада буферного регист- ра 5, в которую записана последняя цифра числа по данному адресу. Блок контроля 2 осуществляет контроль информации на четность. Устройство для ввода информации, содержащее блок считывания, соединенныйс блоками контроля и адреса, выходы ко 15 торого соединены с первыми вхопами соответствующих блоков памяти, вторыевходы которых подключены к соответствующим входам первого коммутатора,вход и выход которого подключены к бло 20 ку адреса, о т л и ч а ю щ е е с ятем, что с целью повышения надежностиустройства, в него введены регистр ивторой коммутатор,...

Номер патента: 630625

Опубликовано: 30.10.1978

Авторы: Князева, Лиманец

МПК: G06F 3/00

Метки: ввода, информации

...одновцбратора соединен с входамц элементов И, выход второго одновцбратора - с входом регистра.На чертеже показана функциональная схема описываемого устройства.Оно содержит блок 1 счцтывания, элелент И.1 И 2, элемент 3 задержки, первый 4 и второй б одновибраторы, регистр 6, блок 7 суммирования и элементы И 8.Работает устройство следующим образом.Сигналами по переднему фронт., поступающими с информационных дорожек перфоленты через блок 1 считывания на входы 51, 52, 54, 58, 516, 532, 564 регистра б, устанавливаются в единичное состояние соответствующие разряды регистра. При нечетном количестве единиц в коде поступившей информации на вход 56 регистра 6 также подается сигнал, поэтому код, поступающий с выхода регистра 6, должен быть всегда...

Номер патента: 506128

Опубликовано: 05.03.1976

Авторы: Власова, Крючков, Лиманец

МПК: H03K 17/62

Метки: распределитель

...по шине начальной установки 5 устанавливает триггер первого разряда в единичное состояние, а триггеры остальных разрядов - в нулевое состояние. Прп подаче по шине 7 тактового импульса единичные логические уровни совпада 10 т ТОлько па вентиле первого разряда 3. На выходе этого вентиля появляется нулевой логический уровен 1, который устанавливает триггер второго разряда в единичное состояние и поддерживает в единичном состоянии триггер первого разряда, одновременно блокируя прохождение сигнала через вентиль второго разряда 3. По окончании тактового импульса сигнал с элемента И - НЕ506128 Формула изобретения Составитель В. ЧачанидзеТехред А, Камышникова Корректор М. Лейзерман 1 едактор Б. федотов Заказ 944/13 Изд оо 258 Тираж 1029...

Номер патента: 489082

Опубликовано: 25.10.1975

Автор: Лиманец

МПК: G05B 19/18

Метки: позиционирования

...имеет значения, какой иэ формирователей полила= чеи через переключаюший блок 9 к блоку 17 оиределення пути торможения, Поэтому, если раньше поступает первый импульс с фор= я риироваеля 2 то совпадением на элемРИ ьэ И 1 О триггер 12 установится в единич=- кое состояние, разрешяюшее прохождение импульсов с первого канала через элемен= Фы И 14 и ИЛИ 16 в блок 17 и запрещя ашее совпадение на элементе И 1 1; если же раньше поступает первый икаульс, с формирователя 6, то В единичное состояние установится триггер 13, который своими сигналами зяпрешяет совпадение ня элемен- М те И 1 О н разрешает прохожаРние импульсои со Второго канада в блок 17 через элементы И 15 и ИЛИ 16. И в первом и Во втором случае в блок 17 определения пути торможения...

Номер патента: 488190

Опубликовано: 15.10.1975

Авторы: Власова, Крючков, Лиманец

МПК: G05B 19/18

Метки: позиционирования

...пока частота их следования не достигнет часто ты рабочей подачи. С этого момента с выхода 3 формирователя начинают поступать импульсы с частотой следования, равной частоте рабочей подачи, которые через другой вход элемента ИЛИ 4 проходят на отработку и в 2 счетчик 5 импульсов отработки. Таким образом, по концу участка разгона в блок 7 записывается величина пути разгона, равная пути торможения, которая подается на вход схемы 6, где сравнивается с величиной, поступаю щей со счетчика 5 и означающей, какую ве;орректор Т. Миронова ико едакт Тираж 869 гиптета Совета Министр теряй и открытий ушская наб., д. 4;5ПодписноеСССР Заказ Типография, пр. Сапунова, ." лит 1 ипу неооход 11 мо Отрабо 111 дО;1 ада 11 НОЙ координаты в данный момент...

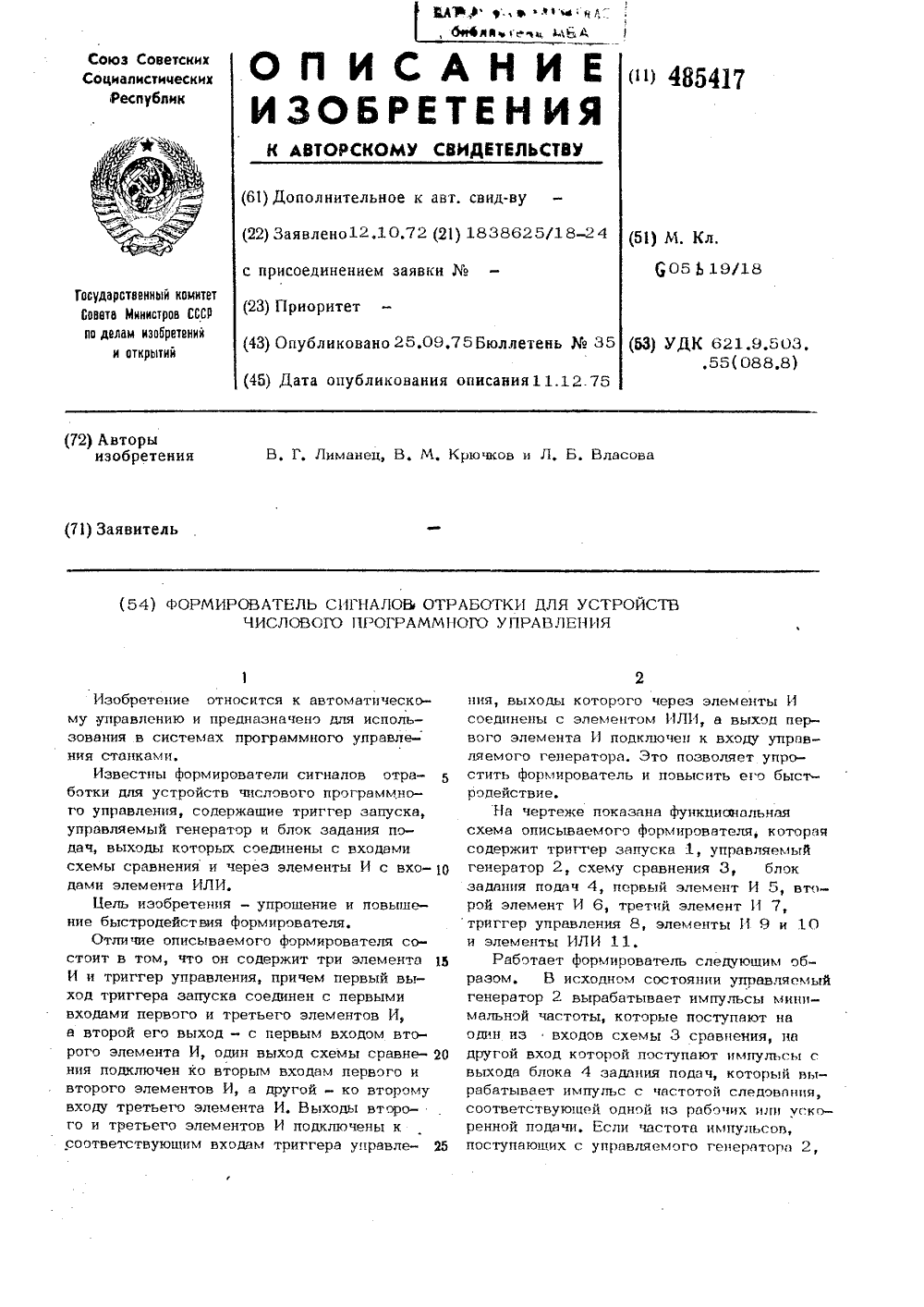

Номер патента: 485417

Опубликовано: 25.09.1975

Авторы: Власова, Крючков, Лиманец

МПК: G05B 19/408, G05B 19/416

Метки: отработки, программного, сигналов, устройств, формирователь, числового

...генератор 2, и он начинаетуменьшать частоту импульсов до тех пор,пока она не станет меньше частоты сле, дования импульсов рабочей или уско. 50ренной подачи, В этот момент схема 3сравнения опять изменит свое состояние,т. е. сигнал 1" будет напервом выходе, а сигнал 0" на второМ выходе, поэтому элемент И : 5 снова выработаетсигнал разгона и управляемый генератор2 начнет увеличивать частоту импульсов,Таким образом, чаотота имауиаооауправляемого генератора 2 будет поддерживаться на уровне частоты импульсоврабочей или ускоренной подачи, а на выход формирователя будут проходить импульсы рабочей или ускоренной подачи.При поступлении на другой вход триъгера 1 запуска сигнала начала торможения он устанавливается в исходное состоя-ние, разрешая...

Номер патента: 378863

Опубликовано: 01.01.1973

Авторы: Лиманец, Прищепа

МПК: G06F 17/00

Метки: длины, расчета, строки

...16 числового значения их суммарной выключающей способности, которое через буферный накопитель 15 в моменты, согласованные с циклом работы блока 9, поступает в сумматор 8.Коммутатор импульсов, выполненный, например, из последовательно соединенных одновибраторов 12, 13 и 14 после запуска сигналом, соответствующим сигналу поступления в сумматор ширины знака или шпацклина, вырабатывает серию импульсов. Интервал времени между появлением первого с выхода одновибратора 12 и второго с выхода одновибратора 13 импульсов серии запоминается элементом памяти (триггером 10), а интервал времени между появлением импульсов серии с выходов одновибраторов 13 и 14 - элементом памяти (триггером 11). Сигналы с выхода триггера 11 использованы для...
