Генератор импульсов

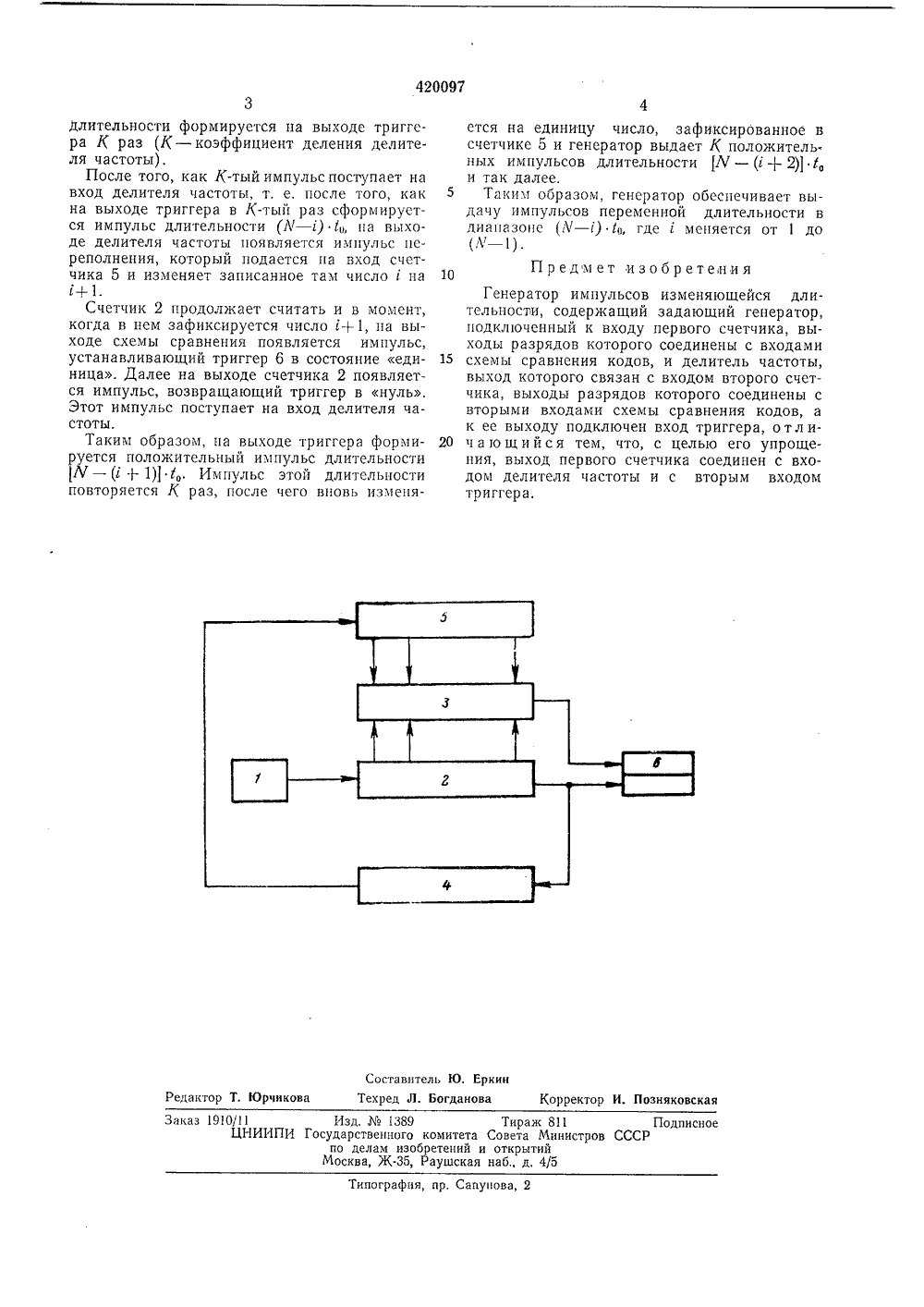

О П И С А Н И Е щ 420097ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик 1) Зависимое от авт, свиде льств 151) М, Кл. Н 031 1/(32) Приоритет Государственный комитет Совета Министров СССР по делам изобретений и открытий(54) ГЕНЕРАТОР ИМПУЛЬСОВ Изобретение относится к радиотехнике.Известен генератор импульсов меняющейся длительности, содержащий задающий генератор, подключенный к входу первого счетчика, выходы разрядов которого соединены с входами схемы сравнения кодов, и делитель частоты. Выход последнего связан с входом второго счетчика, выходы разрядов которого соединены с вторыми входами схемы сравнения кодов, к ее выходу подключен вход триггера. Этот генератор сложен,Цель изобретения - упрощение генератора импульсов, Для этого выход первого счетчика соединен с входом делителя частоты и с вторым входом триггера.На чертеже показана блок-схема предлагаемого генератора импульсов.Генератор содержит задающий генератор 1, подключенный к входу счетчика 2, выходы разрядов которого соединены с входами схемы 3 сравнения кодов, и делитель 4 частоты. Выход последнего связан с входом счетчика 5, выходы разрядов которого соединены с вторыми входами схемы сравнения колов. К выходу схемы подключен вход триггера б. Выход счетчика 2 соединен с входом делителя частоты и с вторым входом триггера.Работает генератор следующим образом.Пусть к какому-то определенному моменту времени в счетчике 5 зафиксировано число . Импульсы с выхода генератора поступают ца вход счетчика 2. По мере поступления входных импульсов на выходах триггеров счетчика 2 кол изменяется от О до У.Когда в счетчике 2 зафиксируется код числа 1, схема сравнения кодов выдает импульс, который устанавливает триггер б в определенное состояние. например в единицу. Счетчик 2 продолжает считать и в момент его переполнения, т. е. когда на выходах триггеров счетчика 2 зафиксируется код числа У, на его выходе появляется импульс, который возвращает триггер в исходное, цулевое, состояние. Одновременно импульс переполнения посту пает ца вход делителя 4 частоты.Таким образом, ца выходе триггера формируется положительный импульс длительности (Л - Ц 11, где Ь - период импульсов генератора.Счетчик 2 продолжает считать и в момент, когда в цем вновь зарегистрируется число 1, схема сравнения кодов выдает импульс, устанавливающий триггер в единичное состояние.Счетчик 2 продолжает считать и в момент переполнения ца его выходе появляется импульс, который возвращает триггер в исходное, цулевое, состояние, ца выходе триггера вновь формируется положительный импульс длительности (У - ) то. Импульс этой420097 Составитель Ю. ЕркинТехред Л. Богданова Корректор И. Позняковская Редактор Т. Юрчикова Заказ 1910/11 Изд. Мо 1389 Тираж 811 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д, 4/5Типография, пр. Сапунова, 2 длительности формируется на выходе триггера К раз (К в коэффициент деления делителя частоты).После того, как К-тый импульс поступает на вход делителя частоты, т. е. после того, как на выходе триггера в К-тый раз сформируется импульс длительности (Л - /) /О, на выходе делителя частоты появляется импульс переполнения, который подается на вход счетчика 5 и изменяет записанное там число 1 на Е+ 1.Счетчик 2 продолжает считать и в момент, когда в нем зафиксируется число 1+1, на выходе схемы сравнения появляется импульс, устанавливающий триггер 6 в состояние единица. Далее на выходе счетчика 2 появляется импульс, возвращающий триггер в нуль. Этот импульс поступает на вход делителя частоты.Таким образом, на выходе триггера формируется положительный импульс длительности Ж - Р + 1) 1,. Импульс этой длительности повторяется К раз, после чего вновь изменяется на единицу число, зафиксированное в счетчике 5 и генератор выдает К положитель.ных импульсов длительности Х - (/+ 2)1 г, и так далее.5 Таким ооразом, генератор обеспечивает выдачу импульсов переменной длительности в диапазоне (Л - 1) /о, где 1 меняется от 1 до (ф - 1)Предмет изобретенияГенератор импульсов изменяющейся длительности, содержащий задающий генератор, подключенный к входу первого счетчика, выходы разрядов которого соединены с входами 15 схемы сравнения кодов, и делитель частоты,выход которого связан с входом второго счетчика, выходы разрядов которого соединены с вторыми входами схемы сравнения кодов, а к ее выходу подключен вход триггера, отли ч а ю щ и й с я тем, что, с целью его упрощения, выход первого счетчика соединен с входом делителя частоты и с вторым входом триггера.
