Генератор импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 420104
Текст

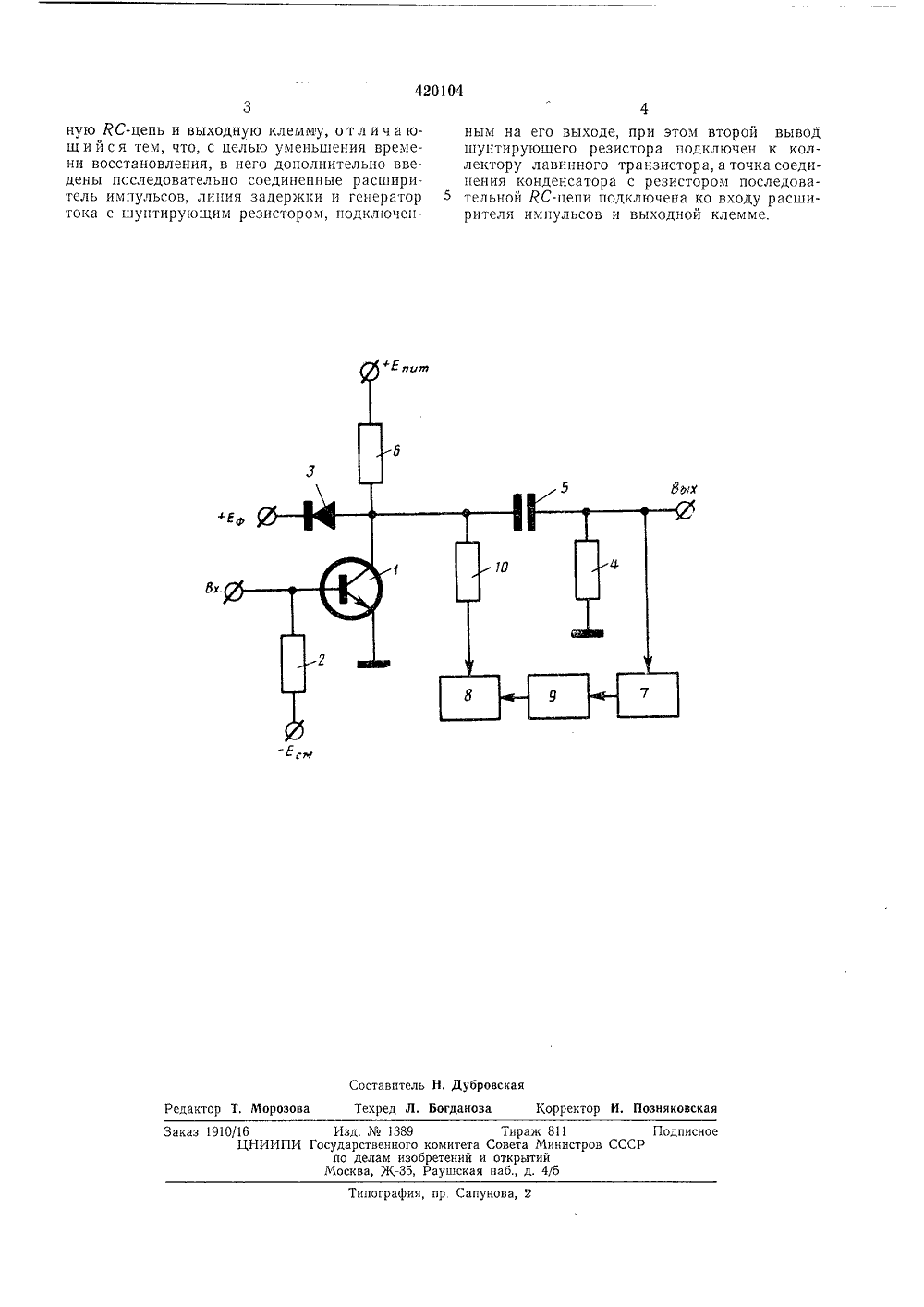

Союз Советских Социалистических Республик(51) М. Кл, Н 031 с 4/58 Государственный комите Совета Министров СССР по делам изобретений н открытий(53) УДК 621.374.4(088.8 2) Авторы изобретения 1) Заявите 4) ГЕНЕРАТОР ИМПУЛЬС зки подкоторой ка через а 8 тока члектору ивает ка на инный+Еф и ме раб женият режи мет изоб ения ав под- тельПредполагаемое изобретение относится к области импульсной технике, в частности к устройствам на лавинных транзисторах, и может быть применено в быстродействующих радиоэлектронных схемах,Известен генератор импульсов, содержащий лавинный транзистор, к коллектору которого подключен фиксирующий диод, последовательную ЯС-цепь и выходную клемму.С целью уменьшения времени восстановления в предлагаемый генератор введены последовательно соединенные расширитель импульсов, линия задержки и генератор тока с шунтирующим резистором, подключенным ца его выходе, при этом второй вывод шунтирующего резистора подключен к коллектору лавинного транзистора, а точка соединения конденсатора с резистором ЯС-цепи подключена ко входу расширителя импульсов и выходноц клемме.На чертеже приведена схема предлагаемого генератора.Устройство содержит лавин транзистор 1, база которого через резистор 2 подключена к источнику напряжения смещения - Е. К коллектору лавинного транзистора 1 подсоединен диод 3, на катод последнего подано напряжение фиксации потенциала коллектора +Еф, и резистор 4 нагрузки через накопительный конденсатор 5. Через резистор 6 на транзистор 1 подано напряжение источника питания +Еш. К резистору 4 нагруключена схема расширителя, выходсоединен со входом генератора 8 толинию задержки 9, Выход генераторчерез резистор 10 подключен к ко.лавинного транзистора 1.Генератор работает следующим образом.В момент лавинного пробоя ца резисторе 4нагрузки формируется импульс, которьш рас ширяется по длительности схемой расширителяи запирает генератор 8 тока, ток последнего протекает через резисторы б и 10. Запирацис генератора 8 тока приводит к зарядке накопительного конденсатора 5 до цапряже нця -Е,;, постоянным током генератора 8 тока.Линия задержки 9 обеспеч задержкузакрывания генератора 8 то время, в течение которого открыт лав транзи стор 1.Резистор 10 исключает влияние выходнойемкости генератора тока на работу устройства.Диод 3 с источником напря с ключает генерацию в ждущеь оты. Генератор импульсов, содержащии30 ный транзистор, к коллектору котор ключеп фиксирующий диод, послед420104 Составитель Н. Дубровская Техред Л, Богданова Корректор И. Позняковская Редактор Т. Морозова Заказ 1910/16 Изд.1389 Тираж 811 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5Типография, пр Сапунова, 2 ную ЯС-цепь и выходную клемму, о т л и ч а ющ и й с я тем, что, с целью уменьшения времени восстановления, в него дополнительно введены последовательно соединенные расширитель импульсов, линия задержки и генератор тока с шутирующим резистором, подключенным на его выходе, при этом второй вывод шунтирующего резистора подключен к коллектору лавинного транзистора, а точка соединения конденсатора с резистором последова тельной РС-цепи подключена ко входу расширителя импульсов и выходной клемме.
СмотретьЗаявка
1759489, 13.03.1972
МПК / Метки
МПК: H03K 4/58
Опубликовано: 15.03.1974
Код ссылки
<a href="https://patents.su/2-420104-generator-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Генератор импульсов</a>
Управляемый генератор импульсов
Номер патента: 425314
Опубликовано: 25.04.1974
Авторы: Быстрое, Ишутинов, Ярмош
МПК: H03K 3/02
Метки: генератор, импульсов, управляемый
...импульсов в напряжение, выход которого соединен с управляющим входом генератора прямоугольных импульсов 1.Управляемый генератор импульсов работает следующим образом.Выходные импульсы с генераторов прямоугольных импульсов 1, 2 поступают на устройство суммирования по длительности 5, Импульсы с генератора 2 могут быть сдвинуты по фазе относительно импульсов с генератора 1, причем сдвиг может изменяться со временем с постоянным приращением. Сдвиг импульсов осуществляется при помощи триггера разрешения 18, с плеча которого через нагрузочный резистор 12 производится питание диода 15 с накоплением заряда. К моменту поступления на диод 15 каждого импульса с генератора 2 на нем накапливается заряд, обеспечивающий проводимость приходящих...
Генератор импульсов
Номер патента: 443463
Опубликовано: 15.09.1974
МПК: H03K 3/335
...5 напряжения пробоя У коллекторный переход транзистора 1 пробивается. Начинается заряд конденсатора 8 от источника питания 4 через диод 9, переход коллектор-база транзистора, резистор 3 (на стадпи заряда конденсатора 8 коллекторный период транзистора подобен стабилитрону).Заряд конденсаторов 8 и 5 заканчивается, когда напряжение на конденсаторе 8 достигает напряжения включения У,л динистора 2, при этом напряжение на нем падает, а к базе транзистора 1 через резистор 7 прикладывается отрицательное напряжение конденсатора 8. В связи с этим транзистор 1 входит в насыщение и начинается второй этап формирования периода колебаний схемы.Так как остаточное напряжение на транзисторе 1 и динисторе 2 намного меньше У и 17, соответственно,...
Генератор импульсов
Номер патента: 489206
Опубликовано: 25.10.1975
МПК: H03K 3/31
...(ВАХ) и нагрузочного резистора, подключенную к источнику тока, разрядный п,-р-п транзистор, подключенный базой к нагрузочному резистору, коллектором - к накопительному конденсатору, и регулируемый резистор. В известных генераторах разрядныйл -р-п транзистор не является токостабилизируюшим. фиг. 2 - схема генератопользованием лавинного,лапарина, 01 ся, то диод 6 закрывается, весь ток источника 2 коммутируется в нагрузном резисторе 5. Напряжение с резистора 5 открывает транзистор 4. При этом транзистор 4 за счет включения регулируемогорезистора 7 ведет себя как токостабилизируюший транзистор, Его коллекторный токразряжает конденсатор 1, В результатенапряжение на конденсаторе 1 линейно спадает, Это продолжается до тех пор,...
Генератор импульсов
Номер патента: 566313
Опубликовано: 25.07.1977
Автор: Жавков
МПК: H03K 3/281
...транзистора 3, а через резистор 11 - с коллектором транзистора 4 и базой транзистора 5. Эмиттер транзистора 5 соединен через включенные последовательно резистор 7 и конденсатор с амиттером транзистора 3, соединенные с коллектором транзистора 1 через резистор 12. Коллектор транзистора 1 соединен через ,резистор 13, амиттером транзистора 5. Коллектор транзистора 5 подключен к базе транзистора 4, Эмиттер транзистора 4 подключен к отрицательной шине источника питания непосредственно, а база - через резистор 15, Коллектор,транзистора 3 соединен с базой транзистора 2, связанной через резистор 14 с эмиттерами20 транзисторов 2 и 4. Генератор работает следующим образом. При включении питания один иэ транзисторов, например транзистор 3,...
Генератор импульсов
Номер патента: 809505
Опубликовано: 28.02.1981
Авторы: Берлов, Неруш, Фалькович
МПК: H03K 3/335
...диода 11, ограничительный резистор 12 соединен с базой биполярного транзистора 4, конденсатор 13 включен между точкой соединения диода 11 с ограничительным резистором 12 и общей шиной. С общей шиной также соединены вторые обкладки конденсаторов 3 и 9 и второй вывод нагрузочного резистора.7, к источнику 16 питания подключен второй вывод резистора 2, а через резистор 15 втбрая база однопереходного транзистора 1.Генератор импульсов работает следующим образом.После включения источника 16 питания однопереходной транзистор 1, тиристор б и биполярный транзистор 4 заперты, конденсаторы 3 и 9 заряжаются 60 через резистор 2 и открытые соответственно диоды 5 и 8. Когда напряжение на конденсаторе 3, а, следовательно, на конденсаторе 9 и на эмит....
