Генератор прямоугольных импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

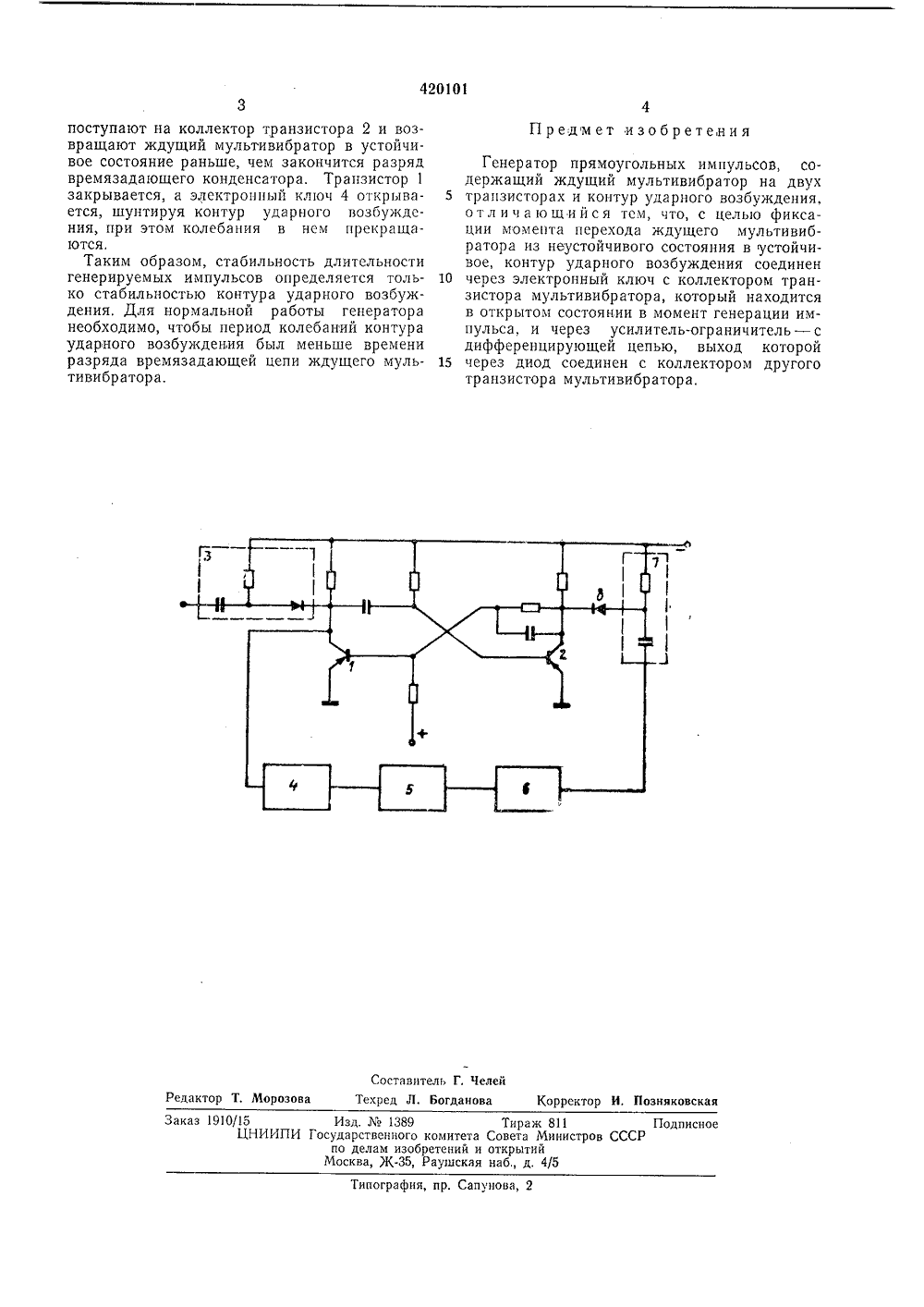

1 н 1 420 О 1 ОПИСАН ИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Советских Социалистицеских Республик(51) М. Кл, Н 031 3/284 присоединением заявки осударствеииый комитетСовета Министров СССРпо делам изобретенийи открытий(71) Заявитель 54) ГЕНЕРАТОР ПРЯМОУГОЛЬНЫХ ИМПУЛЬСО ров. Изобретение относится к импульсным генераторам и может быть использовано в устройствах, в которых необходима стабильная длительность генерируемых импульсов.Известен генератор прямоугольных импульсов, содержащий ждущий мультивибратор на двух транзисторах и контур ударного возбуждения.Недостаток известного генератора состоит в том, что при переходе ждущего мультивибратора из неустойчивого состояния в устойчивое напряжение на базе запертого транзистора возрастает недостаточно быстро, что приводит к нестабильности момента отпирания транзистора и вследствие этого к нестабильности длительности генерируемых импульсов при воздействии дестабилизирующих фактоС целью фиксации момента перехода ждущего мультивибратора из неустопчивого состояния в устойчивое в предлагаемом генераторе контур ударного возбуждения соединен через электронный ключ с коллектором транзистора мультивибратора, находящегося в момент генерации импульса в открытом состоянии, и через усилитель-ограничитель - с дифференцирующей цепью, выход которой через диод соединен с коллектором другого транзистора мультивибратора,На чертеже дана функциональная схемапредлагаемого генератора.Генератор содержит ждущий мультивибратор, выполненный на транзисторах 1 и 2 с 5 цепью запуска 3. электронный ключ 4, контур 5 ударного возбуждения, усилитель-ограничитель 6, дифференцирующую цепь 7 и диод 8. Контур ударного возбуждения 5 через электронный ключ 4 соединен с коллектором 10 транзистора 1, находящегося в момент генерации импульса в открытом состоянии, и через усилитель-ограничитель 6 - с дифференцирующей цепью 7, выход которой через диод 8 соединен с коллектором транзистора 2 15 мультивибратора.Генератор прямоугольных импульсов работает следующим образом.При подаче запускающих импульсов черезцепь запуска 3 транзистор 1 мультивибрато ра открывается, и ждущий мультивибраторпереходит из устойчивого состояния в неустойчивое. Перепад напряжения с коллектора транзистора 1 поступает на электронный ключ 4 и запирает его. В контуре ударного 25 возбуждения 5 возникают свободные затухающие колебания, которые поступают на усилитель-ограничитель 6, преобразуются там из синусоидальных в прямоугольные и поступают далее па дифференцирующую цепь 7. Про дифференцированные импульсы через диод 8420101 Предмет изобретения Составитель Г, Челей Редактор Т. Морозова Техред Л. Богданова Корректор И. Позияковскаказ 1910/15ЦНИИПИ Г Изд. Мо 1389дарственного кпо делам изобросква, Ж, Р Тираж митета Совета М тений и открытий ушская наб., д. 4 11нист ПодписиССР ипограф. Сапунова поступают на коллектор транзистора 2 и возвращают ждущий мультивибратор в устойчивое состояние раньше, чем закончится разряд времязадающего конденсатора. Транзистор 1 закрывается, а электронный ключ 4 открывается, шунтируя контур ударного возбуждения, при этом колебания в нем прекращаются.Таким образом, стабильность длительности генерируемых импульсов определяется только стабильностью контура ударного возбуждения. Для нормальной работы генератора необходимо, чтобы период колебаний контура ударного возбуждения был меньше времени разряда времязадающей цепи ждущего мультивибратора. Генератор прямоугольных импульсов, содержащий ждущий мультивибратор на двух 5 транзисторах и контур ударного возбуждения,отличающийся тем, что, с целью фиксации момента перехода ждущего мультивибратора из неустойчивого состояния в устойчивое, контур ударного возбуждения соединен 10 через электронный ключ с коллектором транзистора мультивибратора, который находится в открытом состоянии в момент генерации импульса, и через усилитель-ограничитель - с дифференцирующей цепью, выход которой 15 через диод соединен с коллектором другоготранзистора мультивибратора.
СмотретьЗаявка
1718805, 29.11.1971
В. А. Филь, Б. И. Прокофьев
МПК / Метки
МПК: H03K 3/284
Метки: генератор, импульсов, прямоугольных
Опубликовано: 15.03.1974
