H03K — Импульсная техника

Номер патента: 199525

Опубликовано: 01.01.1967

Авторы: Гусев, Немов

МПК: H03K 3/49

Метки: триггер, феррорезонансный

...1), включенная ссласно с резонансной обмоткой через диод 4, подсоеди ена ко вторичной обмотке трансформатора 3 и точке а. Функции нормально замкнутого ключа 5 и нормально разомк.утого ключа 6 выполняют транзисторы, работающие в режиме насыщения.При напряжении питания У, (см. фиг. 2), соответствующем жесткой области, возмож о два устойчивых состояния: напряжения У и Ь (ключ 5 замкнут, а ключ 6 разомкнут). Для перевода триггера из невозбужденного положения (I,) в возбужденное (/с,) при замкнутом ключе 5 кратковременно замыкается ключ 6, При этом напряжение Г, приводит к появлению тока в цепи обмотки и" . Вследствие наличия диода 4 ток претерпевает однополупериодное выпрямление (дпод 4 в цепи возбуждения необходим для...

Номер патента: 199526

Опубликовано: 01.01.1967

Автор: Трохин

МПК: G06J 3/00, H03K 7/08

Метки: модулятор, шйротно-ймпульсный

...с триггера 19 примет вид широтномодулированных импульсов со скваяпостью, равной 2 (ТГ,9 па фиг. 2).Кроме того, через стробирующие схемы 20 и 21 с триггеров 15 и 18 подаются управляющие сигналы на логические схемы 28 - 35 И.По другим входам логические элементы И открываются высокими отрицательными потенциалами триггеров реверсивного счетчика на триггерах 24 - 27,Импульсные напряжения с выхода триггера 19 через схемы импульсного стробирования 22 и 23 управляют триггерами 24 - 27.В рассматриваемом режиме, при отсутствии напряжения датчиков 7 и 8, первый импульс появится с выхода триггера 15, так как при установке начальных условий в нем была записана информация. Следовательно, состояние триггера 19 изменится, стробирующая схема 22...

Номер патента: 199527

Опубликовано: 01.01.1967

МПК: H03K 19/10, H03K 19/20

Метки: или, логический, не, радиоимпульсньш, элемент

...сигналов. Каждый диод соединен с соответствующим входом элемента. Кроме того, со стороны входа каждый диод через активное сопротивление Рт, Я Р соединен с источником постоянного смещения Г. Сопротивления служат для замыкания по стоянной составляющей тока детектора, а источник смещения - для выравнивания постоянных потенциалов: на обоих зажимах обра. щенных диодов в тот момент, когда тактовое напряжение в точке подключения сборки равно нулю,Схема работает следующим образом. Пиковый ток туннельного диода ТД 1 выбирается несколько большим, чем пиковый ток диода 15 ТД . В результате, при отсутствии входногоуправляющего сигнала в момент действия положительной полуволны тактового напряжения на одном из выходов элемента, например выходе...

Номер патента: 199528

Опубликовано: 01.01.1967

Авторы: Горн, Ильин, Уша

МПК: H03K 5/24

Метки: анализатора, входное, многоканального

...ключа 12, цепь управления которого подключена к триггеру 2 генератора импульсов точной амплитуды. Выходные цепи этого ключа подключены к входам двухпозиционных ключеи 3, 14, упр авляемым триггерами адресного регистра 1 О. Выходные цепи этих ключей соединены со входами сложения и вычитания разностных накопительных счетчиков 15, 1 б; подключенных к регулирующим органам амплитудно- цифрового преооразователя 9.Принцип раооты устройства состоит в следующем,адающий генератор 1 запускает триггер 2, которыи управляет формирователем калиоровочных сигналов д и ключом 12,Формирователь 3 подает на вход усилительно-преооразовательного тракта калиоровочные сигналы с амплитудами Л,. и Л, Эти сигналы кодируются в пачки с числом импульсов, равным,...

Номер патента: 199530

Опубликовано: 01.01.1967

Авторы: Петунин, Радько

МПК: H03K 23/76, H03K 27/00

Метки: десятичный, импульса, разряде, счетчик, феррит-транзисторных, циркуляцией, ь1, ячейках

...циркуляции импульсов 1 в разряде; ключевую ячейку 23 продвижения импульса 1; выходные ячейки 24 и 25; развязывающие диоды 2 б - 44. се ячейки счетчика ремагничены в созаписывается 1 Тз переводит ее в одл ежа щий счету, тором двумя пмво времени с имй счетный импульс1 в ячейку 23 и . Следующим имейка 23 переводит- импульс Т по вхоейки 1 и 11. В то льсом Т 4 записываый импульс еще не родвижения Т, 1 и 22, соединенных отку записи ячейки пку 21. Импульсом 21 переписываетсяпервого разряда 1 как импульсом Т 4ячейку 22, а им с ячеек 1, 11 и 22 ячейку 21. Таким обчейках 1, 11, 22, 21 вого разряда 1.ного импульса по дится в 0, а в 1. Импульсом ТзЗаказ 2810/14 Тираж 535 ПодписноеЦ 11 ИИ 1 И Комитета по делам изобретений и открытий при Совете...

Номер патента: 199531

Опубликовано: 01.01.1967

МПК: H03K 23/74

Метки: 199531

...8 открывается тиристор б. Реле 1 переключается и включает реле 12. Одновременно вследствие разрыва анодной цепи выключается тиристор б. По окончании переключения контактов реле 12 счетчик готов к приему следующего импульса, при обработке которго переключится реле 2 и отключится реле 12.Контакты 11 - 5 т счетных реле 1 - 5 соединены таким образом, что при поступлении с.ммируемых импульсов каждое реле (кроме первого и последнего) подготавливает цепь обмотки последующего реле и разрываег цспь обмотки предыдущего. Лналогично отрасатываются вычитаемые импульсы, поступающие на вход. При этом счетные реле 1, 2, на которые подается напряжение обратной полярности, возвращаются ь исходное состояше. В качестве выходных используются контакты...

Номер патента: 200620

Опубликовано: 01.01.1967

Авторы: Всесоюзный, Телевидени, Технологии, Ханевский

МПК: H03K 3/72

Метки: 200620

...цо разной длительности, которые подаются ца интегрирую щую цепочку, и получаемое ца цей напряжение через усилитель постоянного тока поступает на фильтр НЧ, который выделяет разпостную частоту. Но эти устройства имеют сложную схему, в них це определены фазовые 15 соотношения между входными и выходными сигналами, амплитуды выходного сигнала зависят от частоты.Предлагаемое устройство отличается от известных тем, что выход устройства, форми рующего импульсную последовательность, взятую за опорную, соединен с одним из входов триггера через схему совпадения. Со вторым входом триггера оно соединено через последовательно подключенные схему совпадения 25 и фазоицвертор, причем на вторые входы схем совпадения подан сигнал со второго...

Номер патента: 200631

Опубликовано: 01.01.1967

Авторы: Бондаренко, Ивахненко, Прохорчук

МПК: H03K 3/49

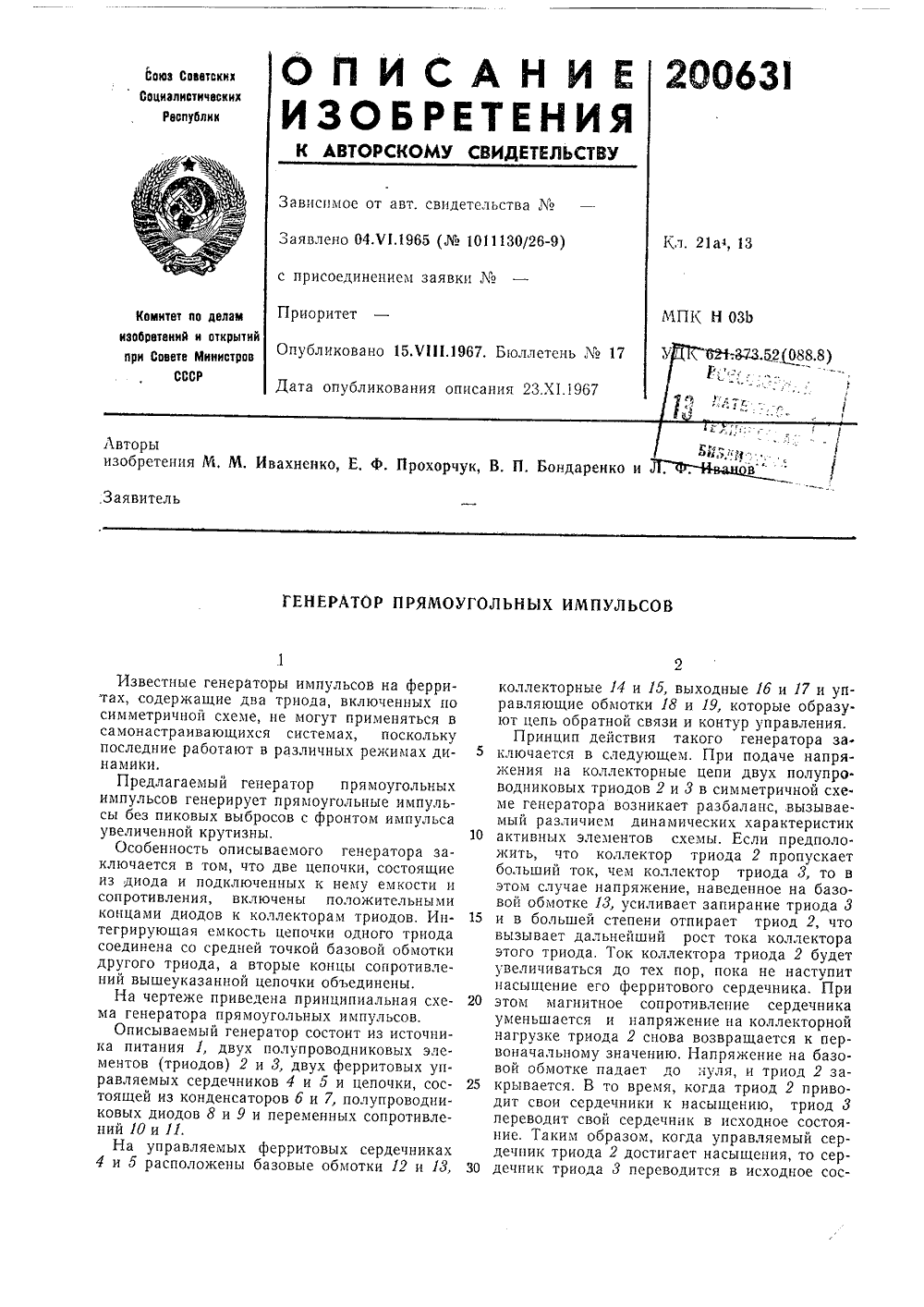

Метки: генератор, импульсов, прямоугольных

...которыми установлена обратная связь. Эта связь поддерживает на заданном уровне работу генератора и определяет динамику процесса. Для изменения периода генерации необходимо усилить или ослабить обратную связь, Это достигается изменением напряжения или величины тока, поступающего от активного источника 20 первичного преобразователя информации (датчика или автономного регулируемого источника питания).Действие запретно-потенциальных цепочек, состоящих из элементов 6, 8, 10 и 7, 9, 11, основано на пониженном эффекте диффузионной емкости кремниевого диода. Запретный полупроводниковый диод 8, компенсирующий выбросы переходных процессов триода, подключается в коллекторную цепь триода 2 и образует с эмиттерно-коллекторным переходом...

Номер патента: 200671

Опубликовано: 01.01.1967

Автор: Камышный

МПК: H03K 17/52

Метки: надежности, повышения, работы

...Надежность работы электронных устройств ограничена постоянным включением резервного тиратрона без его автоматического переключения после выхода из строя рабочего тиратрона за счет использования свойств газор аз рядн ых л а мп.По предложенному способу повышение надежности работы электронной аппаратуры, собранной на накальных тиратронах, достигается путем использования в качестве резервного элемента безнакального тиратрона, автоматически отключаемого после разогрева накаливаемого тиратрона и подключаемого вновь в случае выхода из строя последнего.Описанный способ может найти применение в электронных схемах, выполненных на накальных тиратронах, например в счетчиках импульсов, релейных схемах, дозиметрах и т. п. Способ повышения...

Номер патента: 200772

Опубликовано: 01.01.1967

Автор: Рабинович

МПК: G01B 11/02, G01D 5/353, H03K 19/00 ...

Метки: 200772

...лент горячегооснованы па оптическом квантованиженил с помощью пучка светопроводящих волокон, кодировании квантованного изображения и получении цифрового сигнала с помощью последовательной логической развертки. Однако скорость передачи информации и эффективность кодирования невысоки из-за чрез мерно большой полосы частот и избыточности цифрового сигнала.Предлагаемый способ позволяет повысить скорость и точность измерений путем использования оптического пространственного коди ровапия и логической кольцевой развертки закодированного изображения.Одномерное изображение контролируемого изделия подвергают грубому и точному пространственному квантованию и преобразуют 20 в двухмерное с помощью пучка светопроводящнх волокон, уложенных таким...

Номер патента: 200885

Опубликовано: 01.01.1967

МПК: G05B 23/02, H03K 3/51

Метки: 200885

...1,р.5=.го величина соответствует допустимой величне (верхему пределу) контролируемоготока.Последующее уьеличепие тока сигнала на 5 величину коллскторного тока существенногоьлияния не оказывает,Затем прп последующем уменьшении токасигнала, когда 1, (1,р трансформатор запирается, При отсутствии компенсационной об- ЗО мотки зяпиратпе трансфлюксор происходитпод действием намагничивающей силы смещения, когдаРсп Ру - Раап 1 (1) ГДЕ Раап - 11 ЯМЯГПИЧИБЯЮЩЯЯ СИЛЯ, НЕООХОДИ- мая для запирания трансфлюксора.В результате происходит срыв генерации, коллекторный ток резко падает и индикаторная лампочка гаснет. Величину тока сигнала, соответству 1 ощую срыву генерации, назовем током отпускания отп,На фиг. 2 процесс запирания при уменьшении тока...

Номер патента: 200890

Опубликовано: 01.01.1967

Авторы: Гусев, Казаков, Московский

МПК: H03K 3/29, H03K 3/45

Метки: 200890

...подключены к источнику входного сигнала.1 акое соединение позволяет получить надежный трехстабильный триггер с уменьшенной лотерей мощности и более высоким уровнем пороговых напряжений,На фиг, 1 показана принципиальная схема устройства; на фиг. 2 - зависимость Ь,ы= = 1(о+у/Устройство сост из двух нелинейных индуктивностей 1 и двух линейных емкостей 3 и 4.Нелинейная индуктивность представляет собой Ш-образный разъемный ферритовый сердечник, на средний участсхк матнитопровода которого намотана резонансная обмотка 5(б), имеющая сравнительно большое число витков. На крайние участки магнитопровода сердечника намотаны обмотки управления 7, 8,аничные значения тока в оооне.х тока о, определяе,триггер может нах устойчивых состояни,ктоо Л. А....

Номер патента: 200896

Опубликовано: 01.01.1967

Авторы: Бочков, Попов

МПК: H03K 19/08

Метки: вычислительных, дискретных, логический, сред, элемент

...одного единичного сипгала вызывает насыщение транзистора ца определенное время,Если сигналы управления подать па коллекторные цепи раньше, чем транзистор выйдет цз насыщения, то единичные импульсы не пройдут на выходы элемента 13, 14, 15, так как сопротивление насыщенного транзистора и прямое сопротивление диода мало.В случае, если на входах элемента не было единичных сигналов и транзистор закрыт (или уже успел выйти из насыщения), единичные коллекторные сигналы с минимальными искажениями по фронту ц амплитуде пройдуг на выходы элемента. Это означает, что элемент выполняет логическую функцию ИЛИ - НЕ.Но выполнение этой функции на выходах элемента происходит только при подаче на коллекторные входы единичных сигналов в моменты после...

Номер патента: 201463

Опубликовано: 01.01.1967

Автор: Юзвишин

МПК: H03K 3/00

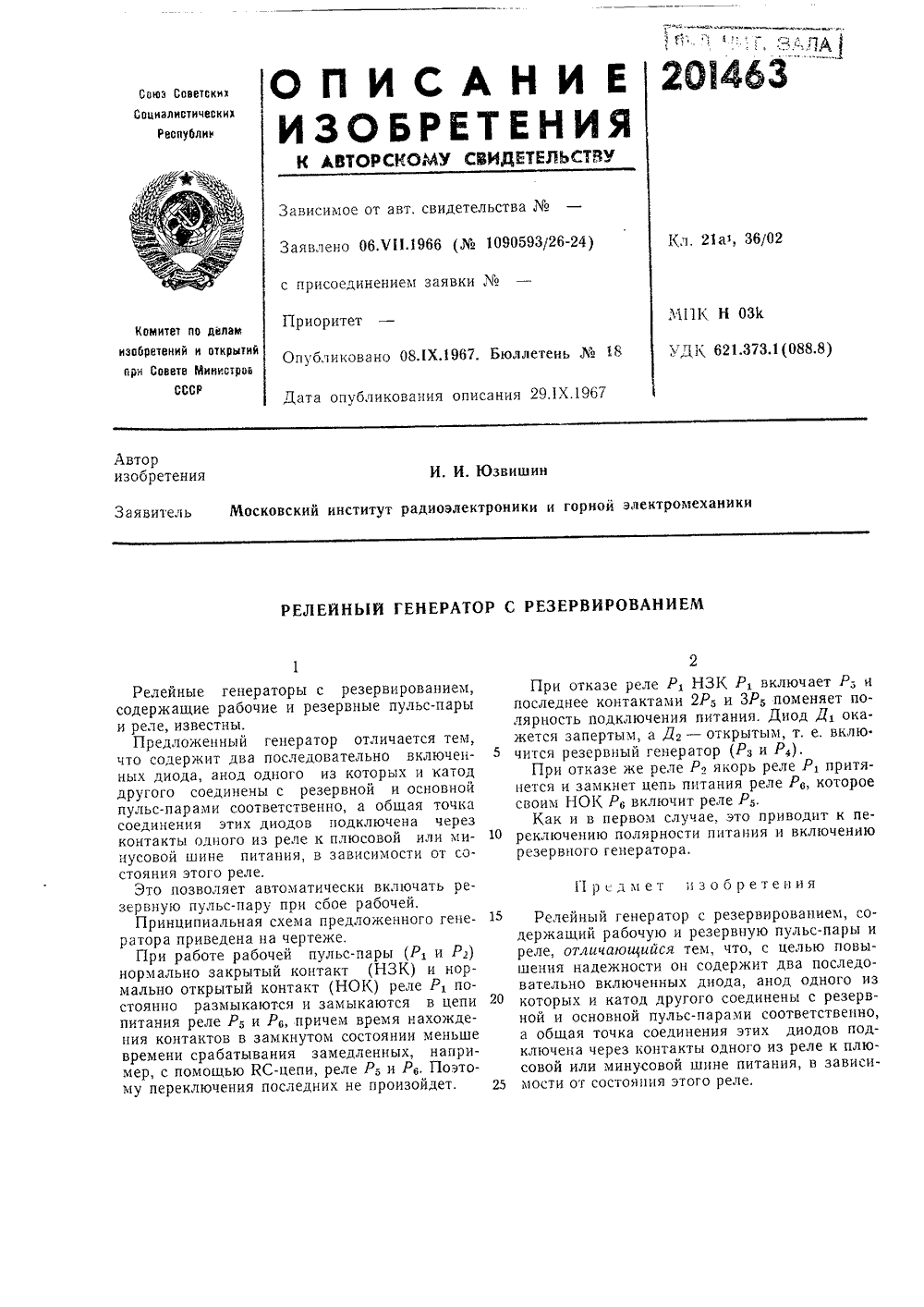

Метки: генератор, резервированием, релейный

...он вательно включенных О которых и катод другоной и основной пульса общая точка соедин ключена через контакт совой или минусовой ш 5 мости От состояния это Рел ейные генерсодержащие рабоч р р У Р и реле, известны.Предложенный генератор отличается тем, что содержит два последовательно включенных диода, анод одного из которых и катод другого соединены с резервной и основной пульс-парами соответственно, а общая точка соединения этих диодов подключена через контакты одного из реле к плюсовой или минусовой шине питания, в зависимости от состояния этого реле.Это позволяет автоматически включать резервную пульс-пару при сбое рабочей.Принципиальная схема предложенного генератора приведена на чертеже.При работе рабочей пульс-пары (Р, и Р)...

Номер патента: 201464

Опубликовано: 01.01.1967

Авторы: Журавлев, Левертов, Лийк, Макарова, Ордена

МПК: H03K 17/62

Метки: дешифратор, кода, число-импульсного

...- второго и т. д. влена принципиальная редлагаемого устройДешифратор чпсло-импульсного кода, вью поленный на электромагнитных однообмоточИзвестны дешифраторы число - импульсного кода, выполненные на электромагнитных однообмоточных двухконтактных реле, содержащие импульсное реле, фиксатор серии импульсов, счетчик импульсов и реле выхода.Предлагаемый дешифратор отличается от известных тем, что, с целью упрощения устройства и повышения его надежности, счетчик импульсов содержит два реле, обмотка одного из которых подключена одним выводом к контактам импульсного реле через замкнутый контакт другого реле, подключая определенную полярность через собственный контакт, а другим выводом подключена к разомкнутому контакту другого реле,...

Номер патента: 201770

Опубликовано: 01.01.1967

Авторы: Гершензон, Златин, Научно, Титов

МПК: H03K 17/16

Метки: выполнения, спусковых, схем

...выходом ключа или нагрузкой цепями обратной связи.Это позволяет уменьшить активные потери, упрощает схемы, расширяет их логические возможности и позволяет повысить надежность.Описываемый способ иллюстрируется чертежом.С помощью ключа переменного тока 1 происходит коммутация переменного или пульсирующего тока в цепи нагрузки. Устройства обратной связи 2 и 3 обеспечивают подачу в накопитель сигнала требуемой полярности и величины,При этом полярность сигнала, поступающего в накопитель, обуславливается направлением включения вентилей в цепях обратной свяУстройство обратной связи 2 осущ обратную связь по току, а г - по н нию. Практически, при построении ло схем, оказывается достаточным налич 5 го устройства обратной связи,Накопитель 4,...

Номер патента: 201771

Опубликовано: 01.01.1967

Авторы: Закута, Музыкант, Панасгок

МПК: G11C 19/28, H03K 3/16

Метки: асинфазиый, генератор, импульсов

...так как, подбирая величины емкостей 17, 18, 19 в каждом из трансформаторов 14, 15, 16 раздельно, можно дооиться оптимальных фазовых сдвигов формируемых импульсов в каждом из каналов.Для подготовки схемы к запуску тумблера 20 и 21 выключаются, в результате чего импульсы тока задающего релаксационного генератора на диоде 1 переводят сердечники трансформаторов 22, 23 в состояние О, а кондактор Е. В. С ешакова ириллова но Заказ 3397/9 Тираж 535 ПодписноеЦ 11 ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д, 4 ипография, пр. Сапунова денсатор 9 заряжается до напряжения пита-. ния Е. При замыкании тумблера 20 конденсаторы 24 также заряжаются до напряжения питания Е. Запуск генератора...

Номер патента: 201772

Опубликовано: 01.01.1967

Авторы: Александров, Андреещев, Симченков

МПК: H03K 19/10, H03K 19/20

Метки: двухтактный, запретом, разветвляющий, элемент

...2 и ебудет,Запись 1 на ячейки И и Я 2 происходит следующим образом.На ячейку Я 1 ведется запись 1 во времядействия напряжения первого такта и входного сигнала на входе 4. Под действием входного сигнала и тактового напряженияпроисходит переключение ячейки Я 1 в единичное состояние, После этого напряжениена туннельном диоде 1 этой ячейки, изменяясьпо закону изменения тактового напряжения,увеличивается до нуля. Вместе с этим происходит нарастание коллекторного тока транзисторов 2 и 3. Нарастающий коллекторныйток при достижении определенной величиныпереключает туннельный диод 5. Переключение туннельного диода 5 происходит с некоторой задержкой после переключения туннельного диода 1. Ячейки Я 1 и Я 2 будут сохранять единичное ссссо дс...

Номер патента: 201775

Опубликовано: 01.01.1967

Автор: Кораблев

МПК: H03K 23/82

Метки: десятичный, счетчик

...1 запирает детектор Д., в результате открывается путь для про хождения пускового сигнала на последующиелампы.Срабатывание от очередного импульса любой лампы кольца вызывает благодаря детектору Д, гашение лампы 1. Однако срабатывание лампы 1 благодаря этому же детектору не вь;зывает гашения последующих ламп.Лампы 2, 4, б, 8 и О поочередно подготавливают друг друга по кольцу к срабатыванию 30 от пусковых импульсов.Предмет изобретения Составитель Г. Дубинский Редактор С. Лазарева Техред А. А. Камышникова Корректоры: Г, И. и И. Л, ешакова ириллова Заказ 3397/12 Тираж 535 ПодписноеЦНИИПИ Комитета по делам изобретений и открытии при Совете Министров СССР Москва, Центр, пр. Серова, д, 4 ипография, пр. Сапунова После зажигания лампы 1 второй...

Номер патента: 202208

Опубликовано: 01.01.1967

Автор: Савельев

МПК: H03K 4/60

Метки: индуктивной, каскадаразвертки, ключевого, нагрузки, рекуперации, энергии

...его в системах развертки с вращаю;цимися трансформаторами. На чертеже представлен один из вариантов включения трансформатора в схему развсрт ки индикатора кругового обзора с неподвиж ной отклоняющей системой и мостовой схемойфиксирования начала развертки.Параллельно индуктивной нагрузке, представляющей собой отклоняющие катушки 1,подключена первичная обмотка 2 трансформатора 3, а его вторичная обмотка 4 - черездиод 5 к источнику б питания цепи отклоняющих катушек,На прямом ходу развертки (ключевой тран 10 зистор 7 открыт) вторичная обмотка 4 трансформатора отключена от источника б питания диодом 5. На обратном ходу развертки(ключевой транзистор 7 закрыт) на индуктивной нагрузке возникает э.д.с, самоиндук 15 ции обратного знака,...

Номер патента: 202214

Опубликовано: 01.01.1967

Автор: Мейстер

МПК: H03K 4/502

Метки: выходной, каскад, развертки, строчной

...время обратного хода напряжение на транзисторе равно алгебраической сумме напряжения первой гармоники обратного хода на емкости б и напряжения третьей гармоники частоты обратного хода на контуре 7. Его параметры и величину емкости б можно выбрать так, что максимальное напряжение Ь, па транзисторе за время обратного хода будет наименьшим. Колебания этого контура демпфируются во время прямого хода диодом 3.Последовательный контур б настроен на первую гармонику строчной частоты. Во время прямого хода ток, протекающий через транзистор, равен алгебраической сумме токов отклоняющей системы и последовательного контура 5, Выбирая параметры контура 5, можно добиться того, что максимальная величина тока 1 транзистора будет значительно меньше, чем...

Номер патента: 202216

Опубликовано: 01.01.1967

Авторы: Дубицкий, Шеремет

МПК: H03K 25/02

Метки: делитель, импульсов, следования, частоты

...ток транзистора 1, при этом достаточно ьелик, Следует отметить, что в описываемом устройстве величина разрядного сопротивления 7 выбраня 20 меньше, чем в известпьх устройствах, вследствие чего емкость б разряжается большим разрядным током. Зто, а также вышеотмеченное обстоятельство, свидетельствуют о малой степени насыщения транзистора 1, что ускоряет 25 опрокидывание схемы и повышает максимальную частоту деления. Опрокидывание схемы осуществляется запускающими импульсами, поступающими на базу транзистора 3 двух 51 различными путями.30Первый путь представляет собой цепь, состоящую из емкости 11, сопротивления 10 и стабилитрона 8. При напряжении на емкости б, превышающем амплитуду импульсов, прошедших на катод стабилитрона 8,...

Номер патента: 202218

Опубликовано: 01.01.1967

Авторы: Государственное, Зотов, Лисневский, Приборостроени

МПК: H03K 3/55

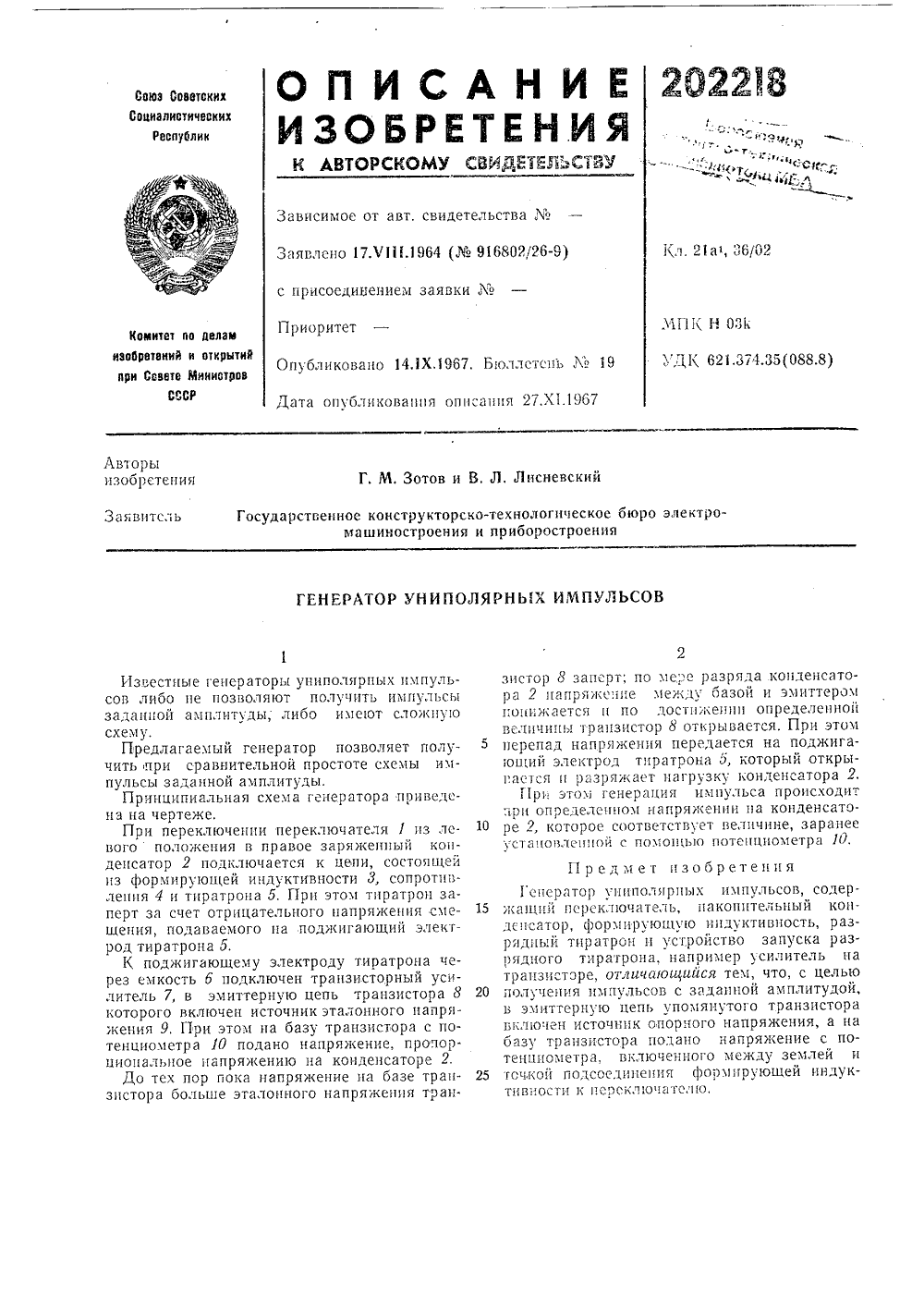

Метки: генератор, импульсов, униполярнь5х

...за счет отрицательного напряукения смещения, подаваемого па поджигающий электрод тиратрона 5,К поджигающему электроду тиратрона через емкость б подключен транзисторный усилитель 7, в эмиттерную цепь транзистора 8 которого включен источник эталонного напряжения 9, При этом на базу транзистора с потенциометра 10 подано напряжение, пропор. циопальное напряжению на конденсаторе 2.До тех пор пока напряжение на базе транзистора больше эталонного напряже 1 пгя трап. зистор д заперт; по мере разряда конденсатора 2 напря;ке:н 1 е меж; Оазой н эм 11 ттером попижаетс 51 и по достженин Определенной величины транзистор 8 открывается. При этом 5 перепад напряжения передается на поджигающий электрод тпратрона 5, который откры 11 астся и разряжает...

Номер патента: 202219

Опубликовано: 01.01.1967

Авторы: Поликарпов, Попов

МПК: H03K 5/01

Метки: импульсов, формирователь

...При О этом второй импульс будет соответствоватьмоменту выключения тлристора 6. Если в этот момент включить тиристор 15, то тиристор вновь окажется включенным, так как к нему приложится напряжение питания Е. Во избе жанне повторного включения тиристора б необходимо задержать импульс включения тиристора 15 на врвмя, достаточное для полного выключения тиристора 6, С этой целью в схему введен насыщающийся дроссель 11, О Время его перемагничивания равно времени,Иа чертеже изоб го формирователя.Он содержит плю нне 2, трансформат 5. Тиристор б и ко нии нижней обклад совой шине обра на схема описываемо совую шину ор 3 с полу денсатор 7 ки формиро уют схему 1, сопротивлебмотками 4 и при подключеателя к мину.прерывателяП р ед м ет изобретения...

Номер патента: 202220

Опубликовано: 01.01.1967

Авторы: Головков, Гурьев, Ленинградский

МПК: H03K 17/64

Метки: быстродействующими, переключающими, ферритовыми, элементами

...управления, а также во вторичной цепи установится ток, зависящий от величины постоянной времени т и коэффициента к связи этих цепей.Для схемы без коррекции (кривая 1), когда корректирующая обмотка, разомкнута, что эквивалентно отсутствию вторичной цепи, введение дополнительной обмотки существенно повышает скорость установления тока в первичной цепи управления (кривые П - И 1), При заданном значении коэффициента связи с уменьшением сопротивлениямотки постоянная времени подобным ке образом увелпчегпкатушками приводит к умень5 нон времени,Если коэффициент связисвязь), то при уменьшении соптерь во вторичной обмотке, т.пп постоянной времени коррек10 У.т= - (т -х), ток не буд времени, 1, - индуктивность оомоткп 2; г -величина сопротивления 3....

Номер патента: 202222

Опубликовано: 01.01.1967

Авторы: Бабкин, Кошевой, Нечаевский

МПК: H03K 9/02

Метки: пороговый, элемент

...фиг. 1 изображена схема предлагаемого элемента; ца фиг, 2 - график зависимости напряжеция генератора от напряженияпитания,Элемент содержит траной обмоткой Р, и выходка выходной обмотки иной соединены с корпусо обмотки - с тунцельцыми диодами 2 ц 3,Точка а соединения диодов 2 иявляется выходом приращения постоянной составляющейЛУ. К этой точке подсоединены сопротивления5 4 и б, задающие необходимое питание туннельным диодам. К этим сопротивлениямподключено напряжение питания Упп,.Конденсаторы б и 7 могут быть подключены параллельно туннельным дцодам в случаеО цеобходимостц изменения собственной частотыконтура, образованного выходной обмоткой итуннель:ьми диодамц,Конденсатор 8 может Оыть подключен параллельно входной обмотке в...

Номер патента: 202992

Опубликовано: 01.01.1967

Авторы: Королева, Черныш

МПК: H03K 17/60

Метки: бесконтактное, реле

...средней точки 14 базовых обмоток 16, 16 преобразователя к базе транзистора 9 обеспечивает быстрый переход реле из состояния выключено в состояние включено и способствует 20 переключению входного тока на стабилитрон 6 и преобразователь.Так как стабилитрон 6 включен через небольшое сопротивление база - эмиттер транзистора (триода) 9 параллельно входу реле, 25 то дальнейшее увеличение тока,на входе реле не приведет к существенному изменению падения напряжения на входном сопротивлении реле, Следовательно, преобразователь будет получать питание от стабилизированного ис точника электронапряжения, и величина тока через преобразователь,не будет зависеть ог величины тока на входе.Мощность, трансформируемая преобразователем во...

Номер патента: 202996

Опубликовано: 01.01.1967

Автор: Жильцов

МПК: H03K 5/01

Метки: зарядки, конденсатора, рабочего

...электродом 1 С- цепочка (1.с-контур).На чертеже показано устройство в виде электрической схемы.По цепочке подается напряжение для зарядки емкостного накопителя Са. Генератор поджигающих импульсов, например, блокинг-генератор (на чертеже не показан), питаемый совместно со схемой от одного источника питания, выдает импульс поджига тиратрона ИТ, в результате чего с помощью ограничивающей цепочки Е,р происходит перезарядка Си на рабочий конденсатор Ср, а поджиг трехэлектродного шарового строботрона ИЛ осуществляется с помощью гС - цепочки (У.С-контура), подключенной к управляемому электроду строботрона ОЛ параллельно остальным электродам.Такое включение ЯС-цепочки (У,С-контура) обеспечивает получение на конденсаторе С пробивного,...

Номер патента: 202997

Опубликовано: 01.01.1967

Авторы: Карманцев, Маркин, Сооль

МПК: H03K 7/02

Метки: амплитуды, выходных, делителя, импульсов, частоты

...частота следования которых меньше частоты входных импульсов в К раз (где К - коэффициент деления частоты), а амплитуда этих импульсов будет постоянная. Чтобы со- О хранить закон изменения амплитуды выход20 25 21 выбрано поных импульсов, необходимо ввести управление со входа. схемы. Эта задача решается с помощью компенсационного стабилизатора, преобразователя и эмиттерного повторителя. Как известно, выходное напряжение компенсационного стабилизатора может быть определено по формуле1Яа где 1 с - опорное напряжение;Р, и Р. верхнее и нижнее плечи делителя соответственно,В компенсационных стабилизаторах опорное напряжение получают с помощью гальванических элементов или сгабилитронов и обес. печивают максимальное постоянство...

Номер патента: 202999

Опубликовано: 01.01.1967

МПК: H03K 5/02

Метки: 202999

...напряжения конденсатора, оединена через со входом тригИзвестны усилители релейного типа с запаздывающей отрицательной обратной связью на полупроводниковых элементах, содержащие триггер Шмитта и силовые переключающие транзисторы.Предложенный усилитель отличается от известных тем, что между точкой соединения коллектора силового транзистора с сопротивлением нагрузки и общей шиной питающего напрязкения включена цепочка из последовательно соединенных диода, источника напряжения смешения, сопротивления и конденсатора, а к точке соединения конденсатора с сопротивлением присоединено сопротивление цепи обратной связи, которое вторым концом подключено ко входу триггера Шмитта.Это позволило упростить схему и повысить надежность.На чертеже...
