Д-триггер
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

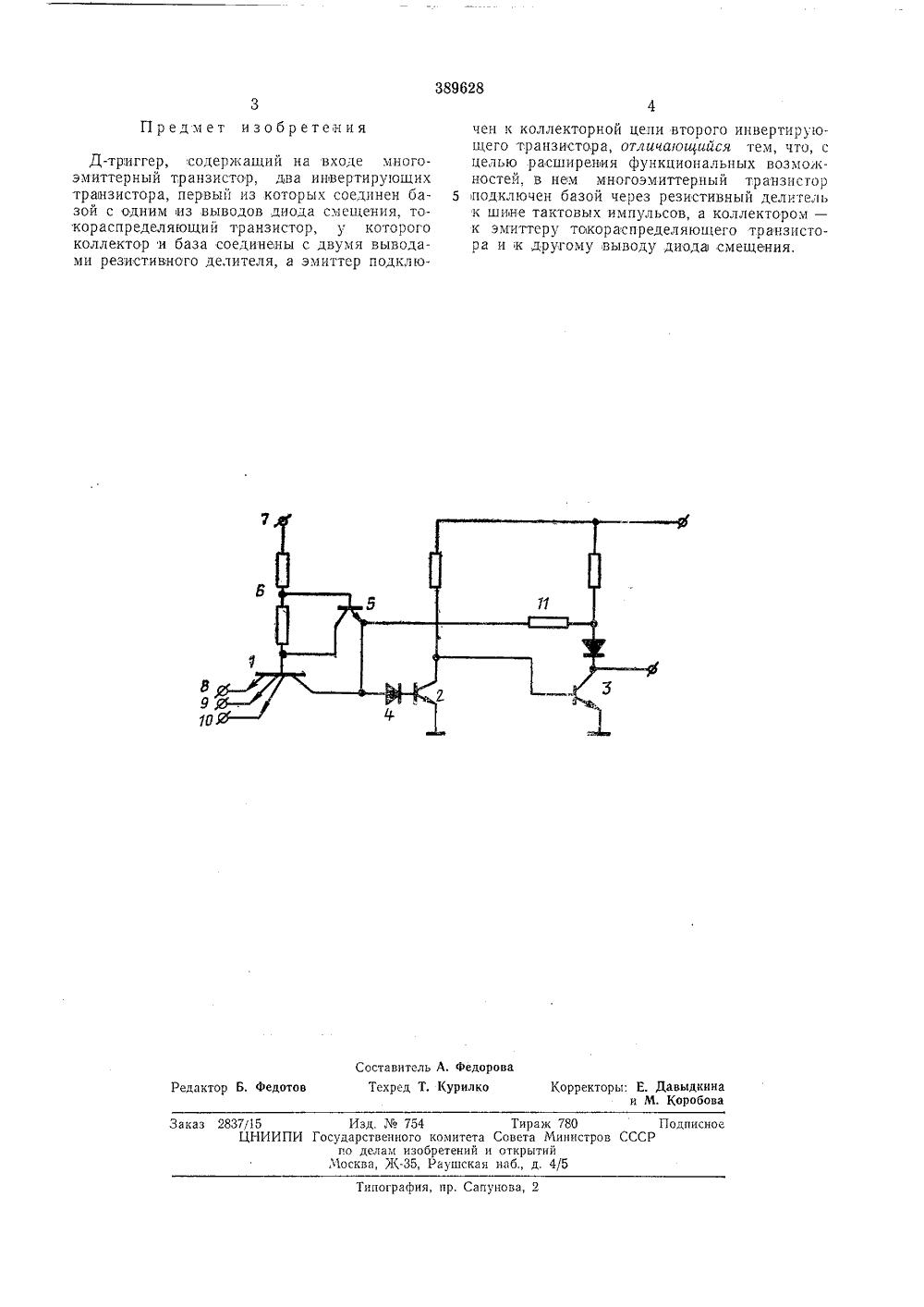

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистицеских РеспубликЗависимое от авт, свидетельстваЗаявлено 25.Х 1.197 (М 1717744/26-9)с присоединением заявкиПриоритетОпубликовано 05;УП.1973. Бюллетень29Дата опубликования описания 5,Х 1,1973 М, Кл. Н 031 с 19/08 Государотавеый иовщтвт Совета Министров СССР ао делам изобретений и открытийУДК 681.325.65 (088.8) В, В. Прушинский, А. Г. Филиппов, А. П. Удовик, ,В. А. Иванов и В. Ф. Маркин Московский ордена Трудового Красного Знамени инженерно-физический институтАвторыизобретения Заявитель Д-ТРИ ГГЕР Изобретение относится к,вычислительной технике. Триггер предназначен для использования в качестве элемента задержки, сдвига и логического динамического элемента в цифровых вычислительных устройствах.Известны Д-триггеры, содержащие на входе многоэмиттерный транзистор, два инверти,рующих транзистора, первыи из которых соединен базой с одним из выводов диода смещения, токораспределяющий транзистор, у которого коллектор и база, соединены с двумя выводами резистивного делителя, а эмиттер подключен к коллекторной цепи второго инвертирующего транзистора.Предлагаемое устройство отличается от известных тем, что в нем многоэмиттерный транзистор подключен базой через резистивный делитель к шине тактовых импульсов, а коллектором - к эмиттеру токораспределяющего транзистора и к другому выводу диода смещения,Эти отличия позволяют расширить функционадьные возможности известных устройств.На чертеже изображена схема устройства, Триггер содержит входную переключающую логическую цепь на многоэмиттерном транзисторе (МЭТ) 1, инвертирующие транзисторы 2 и 8, диод смещения 4, токораспределяющий транзистор 5, резистивный делитель б, подключенный к шине симметричных прямоугольных тактовых импульсов (ТИ) 7.При наличии,на входах 8 - 10 высокого потенциала ток от,источника ТИ во время действия положительного импульса течет через резнстивный делитель б в базу переключающего транзистора 5 и через диод смещения 4 - в базу инвертирующего транзистора 2.Протекание тока в коллекторной цепи транзи стора 5 создает падение, напряжения на частирезистивного делителя, что препятствует смещению коллекторного перехода МЭГ в прямом направлении. Ток эмиттера транзистора 5 делится на две составляющие: основная 15 часть его течет через диод смещения 4 в базу транзистора 2, открывая его, небольшая часть - в резистор обратной связи 11. При этом транзистор 3 закрывается.Включенное состояние триггера сохраняется 20 во время действия последующих,положительных ТИ, если на входах 8 - 10 - высокий уровень потенциала. Если на одном из входов низкий уровень потенциала, ток при приходе положительных ТИ течет в багазу МЭТ, кото рый открывается, переключает в свою коллекторную цепь ток обратной связи и создает большой обратный ток в цепи базы транзистора 2, закрывая его. При этом транзистор 8 открывается во время действия положительзо ного ТИ, на коллекторе низкий уровень потенциала.389628 оставитель А. ФедороваТехред Т, Курилко Корректоры: Е. Давыдкии М. Коробо едактор Б. ов Подписное Тираж 780ета Совета Министров ССзй и открытийская наб., д, 4/5 Изд.754 осударственного коми по делам изобретен Москва, 5 К, Раушк аз 2837/15ЦНИИП Типография, пр. Сапунова,Предмет изобретения Д-триггер, содержащий на входе многоэмиттерный транзистор, два инвертирующих транзистора, первьш из которых соединен базой с одним из выводов, диода смещения, токораспределяющий транзистор, у которого коллектор и база соединены с двумя выводами резистивного делителя, а эмиттер подключен к коллекторной цепи второго инвертирующего транзистора, отличающийся тем, что, с целью расширения функциональных возмои(- ностей, в нем многоэмиттерный транзистор 5 подключен базой через резистивный делительк шине тактовых импульсов, а коллектором - к эмиттеру токораспределяющего транзистора и к,другому выводу диода смещения.
СмотретьЗаявка
1717744
Московский ордена Трудового Красного Знамени инженерно физический институт
вительВ. В. Прушинский, А. Г. Филиппов, А. П. Удовик, В. А. Иванов, В. Ф. Маркин
МПК / Метки
МПК: H03K 3/286
Метки: д-триггер
Опубликовано: 01.01.1973
Код ссылки
<a href="https://patents.su/2-389628-d-trigger.html" target="_blank" rel="follow" title="База патентов СССР">Д-триггер</a>
