Подзолов

Номер патента: 1815641

Опубликовано: 15.05.1993

Авторы: Литвиненко, Подзолов, Тимонькин, Ткаченко, Харченко, Хлебников

МПК: G06F 11/20, H05K 10/00

Метки: дублированной, реконфигурации, системы

...происходит одновременно (см.фиг.З), поэтому возможно и несовпадение данных на выходах каналов, о чем будет говорить нулевой потенциал на прямом выходе первой схемы сравнения 7. Однако, этот нуль всегда исчезнет в случае безошибочного решения задачи к моменту прихода очередного тактового импульса, Если это так. то по заднему фронту этого импульса данные с шины данных первого канала запишутся в выходной регистр 6, поступая тем самым на выход 31 данных устройства, На А-вход мультиплексора 3 при этом поступает нулевой потенциал, на всех выходах дешифратора 18 нули, т,к. на его Ч-входе - нуль (см.фиг,2), а триггер 12 также в нуле.Этот же импульс. поступив на входы прерывания обоих каналов, инициировал решение очередной задачи по тем же А и...

Номер патента: 1815640

Опубликовано: 15.05.1993

Авторы: Литвиненко, Маркина, Подзолов, Тимонькин, Ткаченко, Харченко, Хлебников

МПК: G06F 11/18, H05K 10/00

Метки: вычислительной, дублированной, системы

...ВМ на выход 16 данных устрой ства. Кроме того, нуль с выхода И 9 (И 10) поступает на вход ЛУ второй 2 (первой 1) оставшейся исправной ВМ, "предупреждая" последнюю о том, что она работает без дублирования, 55Кроме того, этот нуль с выхода элементаИ 9 или И 10, поступая на один из входов элемента И .11, приведет к появлению на выходе последнего нуля. Этот нуль, поступая на управляющие входы первого 14 и второго 15 блоков магистральных элементов, приведет их в высокоимпеданское состояние, обеспечив тем самым "разрыв" ранее соединенных входов-выходов управления и данных,Т.оотказавшая ВМ не может оказать никакого влияния на исправную.При поступлении нуля на вход ЛУ ВМ может быть предусмотрен переход программный либо аппаратно-масштабный...

Номер патента: 1807489

Опубликовано: 07.04.1993

Авторы: Литвиненко, Подзолов, Тимонькин, Ткаченко, Харченко, Хлебников

МПК: G06F 11/20, H05K 10/00

Метки: дублированной, реконфигурации, системы

...предлагаемое устройт,к; на ега Ч-входе - нуль (см, фиг, 3), а Одной из версий Айли В;если триггер 14 втрйггер 16 также в нуле, единичном состоянии, или А и Б, если он в даНных устройства. На А-вход мультиплексора б при Этом поступает нулевой.потенциал,на всех вь 1 ходах дешифратора 226 нули,8 Этот же импульс, поступив на входе прерывания обоих каналов, инициировалпающий с инверсного выхода триггера повтора 14. ство обеспечивает при первом просчете задачи (при условии, что оба канала исправны и работают без сбоев) обнаружение ОДП внуле, Обнаружение ОДП - несовпадение данных на входе элемента сравнения 9, приводит к повторному счету той же задачи, но по другим версиям, результаты же просчета задачи по первым двум версиям записыва ются в...

Номер патента: 1758647

Опубликовано: 30.08.1992

Авторы: Никольский, Подзолов, Тимонькин, Ткаченко, Харченко, Хлебников

МПК: G06F 12/16, G06F 13/16

Метки: двух, общую, память, процессоров, сопряжения

...10,четвертый 11 элементы И, элемент ИЛИ 12, элемент НЕ 13, входы 14 и 15 для подключения к шинам адреса, входы 16 и 17 для подключения к выходам запроса, входы-выходы 18 и 19 для подключения к шинам данных, входы 20 и 21 для подключения к выходам чтения/записи, входы 22 и 23 для подключения к выходам управления обменом, выходы 24 и 25 для подключения ко входу разрешения доступа соответственно первого 27 и второго 28 процессоров, синхронхад 26 устройства, первый 27 и второй 28 процессоры.Первый и втооой информационные входы мультиплексора 4 адреса соединены соответственно с входами 14 и 15 устройства для подключения к шинам адреса первого 27 и второго 28 процессоров, выход мультиплексора 4 адреса соединен с адресным нхадом блока 1...

Номер патента: 1734251

Опубликовано: 15.05.1992

Авторы: Дмитров, Миневич, Подзолов, Тимонькин, Ткаченко, Файвинов, Харченко, Хлебников

МПК: G06F 15/16, H05K 10/00

Метки: вычислительная, двухканальная, резервированная

...40. На его выходе имеется единичный сигнал, который открывает коммутатор 40 для прохода информации с выхода регистра 35,Работа блока 2.К контроля и управления реконфигурацией начинается с приходом кода задачи на вход 31. Код задачи с входа 31 сопровождается импульсом на входе 32, по заднему фронту которого происходит запись кода задачи в регистр 35, По очередному синхроимпульсу с входа 33 код задачи переписывается в регистр 37, задавая тем самым адрес выборки начальной микрокоманды, Выбранная микрокоманда поступа5 10 15 20 25 30 35 40 45 50 55 еть на выход 34.К в качестве сигнала прерывания, запуская систему в работу.Далее блок 2.К контроля и управления реконфигурацией ведет постоянный контроль состояния системы. Если появляется...

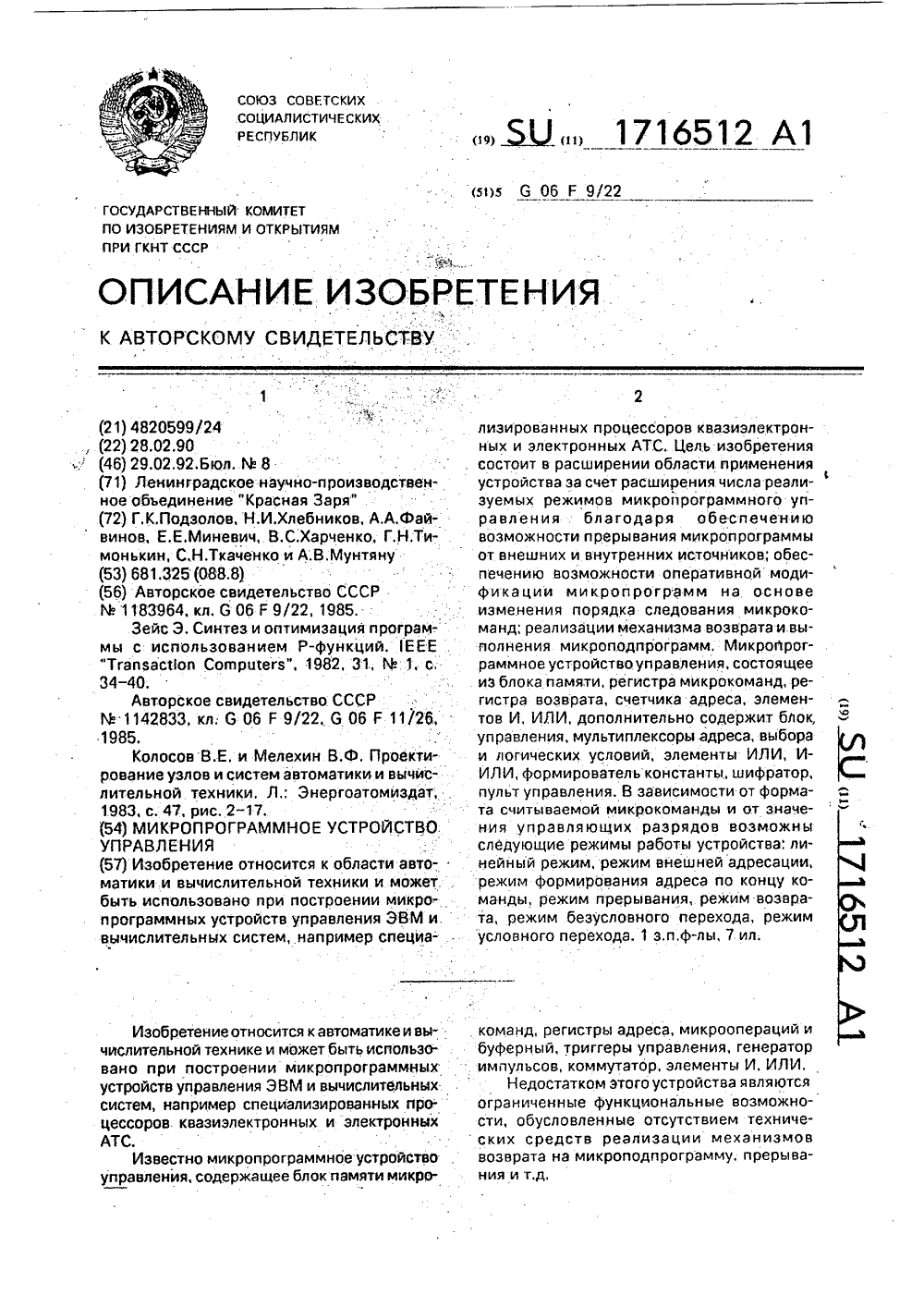

Номер патента: 1716512

Опубликовано: 28.02.1992

Авторы: Миневич, Мунтяну, Подзолов, Тимонькин, Ткаченко, Файвинов, Харченко, Хлебников

МПК: G06F 9/22

Метки: микропрограммное

...является узкая область применения, что обусловлено следующим. Устройство не позволяет реализовать режим прерывания как от внешних источников (средств контроля, более приоритетных абонентов и т.д.), так и от пультовых средств при осуществлении отладки микропрограмм, контроля и диагностики системы, Это ограничивает область применения устройства при управлении сложными объектами с несколькими активными разноприоритетными источниками выполнения микропрограмм, снижает его контролепригодность.В указанном устройстве отсутствуют технические средства реализации механизма возврата на микропрограмму, прерванную внутренними источниками прерывания по соответствующим микрооперациям (микрокодам), укаэанным в микрокомандах. Это обстоятельство...

Номер патента: 1687856

Опубликовано: 30.10.1991

Авторы: Вольский, Гершберг, Обертун, Подзолов, Сухов, Федоров

МПК: F04B 35/04

Метки: компрессор, электродинамический

...выходе однополярные прямоугольные импульсы напряжения От длительностью Т,Таким образом, поочередное формирование сигналов управления диагоналями однофазног и моста калиброванной длительностью Т начинается в моменты изменения полярности ЗДС (е) катушки 1, которые соответствуют ее крайним положениям и фиксируются по изменению полярности сигнала на катушке 1 при отсутствии питающего ее напряжения (нулевая пауза) блоком 10 управления пад воздействием выходного сигнала О датчика 14 полярности,На интервале действия на катушке 1 импульса питающего напряжения (Опит) сигналом с второго выхода таймера 13 через блок 12 включается прерыватель блока 10 управления, который под воздействием сигнала Оф в течение времени Тф исключает влияние выходного...

Номер патента: 1684785

Опубликовано: 15.10.1991

Авторы: Гнедовский, Миневич, Подзолов, Тимонькин, Ткаченко, Файвинов, Харченко, Хлебников

МПК: G06F 1/04

Метки: вычислительной, синхронизации, системы

...Гс;Ц,; ,П"ПсСЯЗИ 21 та, ссзс;, с;, Г ,.; /и;с1 ,цкз5 10 15 20 пуском по связи 29 устанавливает триггер 64 блока б синхронного пуска (фиг,5) также д единичное состояние. Кроме того, по поступающему по связи 24.2 тактовому импульсу триггер 72 блока 7 управления синхронизацией (фиг,б) устанавливается в единичное состояние, что приводит к установке в единичное состояние также и триггера 73 блока 7.Потенциал с выхода триггера 73 по связи 33 пас гупает на вход элемента И 87 распределителя 9 (фиг.8), который срабатывает по передаваемому по связи 24.3 десятому тактовому импульсу и запрещает поступление опорных тактовых импульсов на вход о нхронизации регистра 83 через элемент И 88. В результате этого распределитель 9 останавливается в состоянии...

Номер патента: 1665340

Опубликовано: 23.07.1991

Авторы: Воробьев, Гнедовский, Маслова, Подзолов, Тимонькин, Ткаченко, Харченко, Хлебников

МПК: G05B 19/18, G05B 19/418

Метки: конвейерная, программного

...При У=О следующей реализуется микрокоманда по адресу А, поступившему с выхода поля 3 адреса блока 28 памяти, а и ри У=1 реализуется микрокоманда по адресу А+1, Таким образом, осуществляется реализация условного перехода. При появлении на входе 18.1.1 единич ного сигнала одновибратор 37 формирует импульс, переводящий триггер36 в нулевое состояние, при этом блокируется прохождение импульсов ,через элемент И 33,Блок 2 регистров предназначендля приема, хранения и одновременной выдачи кодов операций 1 - и группам блоков 5. Одновременно блок 2 регистров может хранить и кодов операций. Он может работать в двух режимах: приема и выдачи кода операции лищь по одному, первому каналу, что соответствует режиму "Моносистема". и распределения кодов...

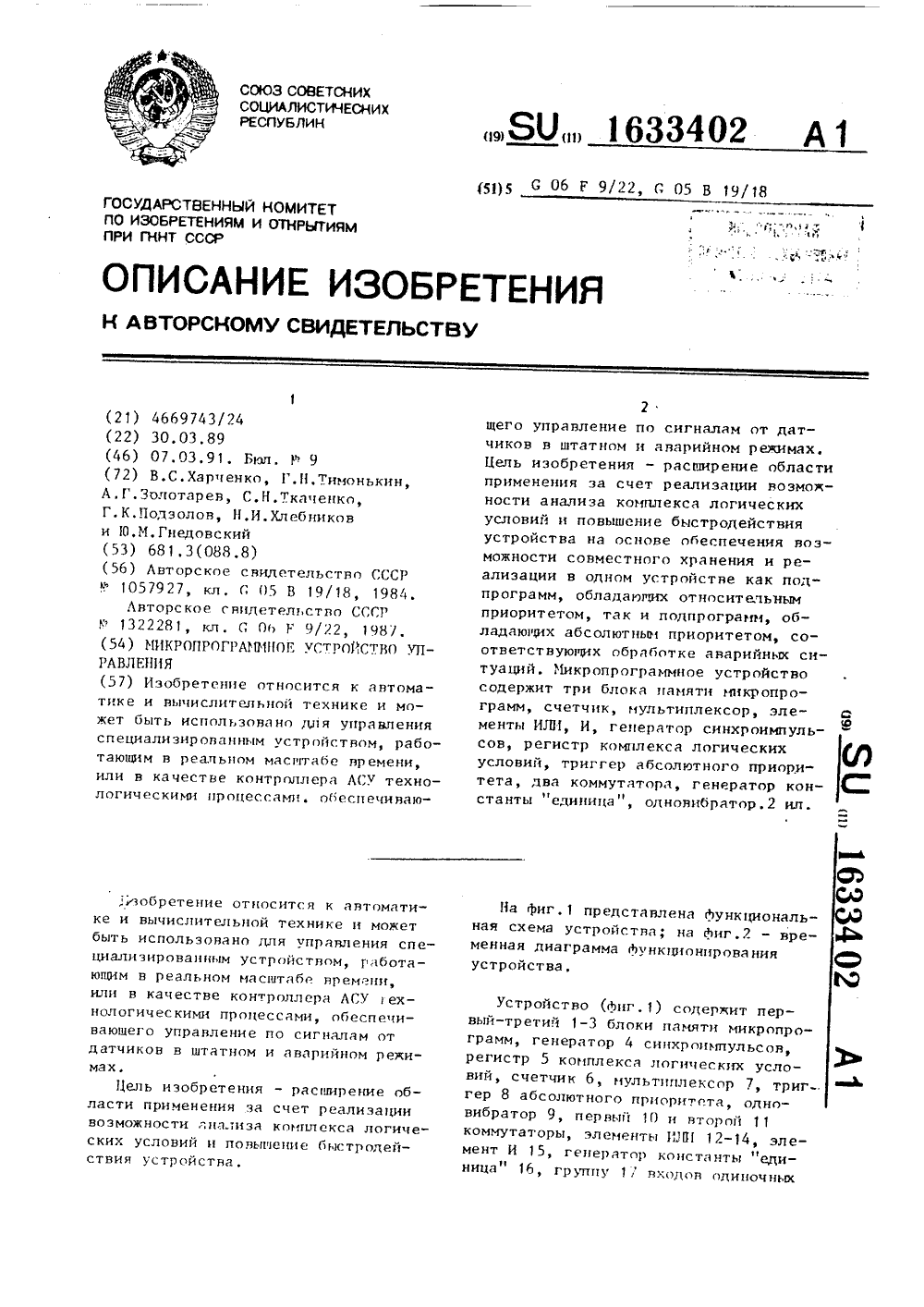

Номер патента: 1633402

Опубликовано: 07.03.1991

Авторы: Гнедовский, Золотарев, Подзолов, Тимонькин, Ткаченко, Харченко, Хлебников

МПК: G05B 19/18, G06F 9/22

Метки: микропрограммное

...переход. Приэтом на выходе 19.3 поля логическихусловий второго блока 2 памяти микропрограмм появляется код, определяю -щий номер старшего из информационныхвходов 17 мультиплексора 7. К этомувходу подключен генератор константы"единица" 17. 11 оэтому на выходе мультиплексора 7 появится сигнал логической единицы, который поступит нд первый вход второго элемента ИШ 1 14, при этом на выходе второго элемента ИЛИ 14 также появится единичный уровень, который поступит ня вход счета записи счетчика 6. Следовательно, в счетчик 6 будет осуществлена запись кода адреса следующей микрокомянды, определяемого кодом, присутствующим в этот момент времени ня информационных входах счетчика б.Дальнейшая работа устройства в этом режиме...

Номер патента: 1621030

Опубликовано: 15.01.1991

Авторы: Гнедовский, Маслова, Подзолов, Тимонькин, Ткаченко, Тюрин, Харченко, Хлебников

МПК: G06F 9/46

Метки: микропроцессорной, прерываний, системы

...команды выходы шинного Формирователя 7 переводятся в высокоимпедансное состояние, так как свхода 22 подтвеждения прерывания снятактивный уровень сигнала вследствиетого, что микропроцессор выполняетцикл выборки команды из памяти после цикла прерывания по значениюкоманды рестарта,Первая команда обработки прерывания прецставляет собой, например,команду безусловного перехода в область памяти, где записана программаобработки конкретного прерывания,После осуществления такого переходасчетчик 8 обнуляется и импульс с еговыхода переполнения, поступающий на55вход элемента ИЛИ 11, обнуляет триггер 9. Мультиплексор 5 отключаетсяот выходов 1,6 группового блока 1приоритетных прерываний и вновь подключается к части адресных линий адресных входов 16...

Номер патента: 1605233

Опубликовано: 07.11.1990

Авторы: Гнедовский, Миневич, Подзолов, Тимонькин, Ткачев, Ткаченко, Файвинов, Харченко, Хлебников

МПК: G06F 11/36

Метки: восстановления, вычислительного, процесса

...первая и вторая группы управляющих входов блока микропрограм -много управления, 45 - группа выходов блока контроля, 46-48 - соответственно первый, второй и третий выходы блока останова, 49 - третий управляющий вход блока управления синхронизацией, 50 - выход прерыванияблока задания режима диагностики,51 - второй управляющий вход блокаостанова, 52 - выход сигнала настройки блока задания режима, 53 - синхровход блока останова, 54 - выходсинхронной работы блока задания режима, 55 и 56 - соответственно выходпуска и выход опорной частоты блоказадания режима,57-60 - соответственно первый, третий, четвертый ивторой выходы блока управления синхронизацией, 61 - четвертый управляющий вход блока управления синхронизацией, 62 - группа...

Номер патента: 1601729

Опубликовано: 23.10.1990

Авторы: Вольский, Гершберг, Мишина, Обертун, Подзолов, Федоров

МПК: H02K 33/02, H02P 7/62

Метки: двигателем, движения, колебательного, однообмоточным

...поступает его сигнал, что исключает нарушение очередности замыкания ключевых элементов моста,Одновременно с сигналами управления однофазным мостом на выходе формирователя 14, независимо от полярности выходных импульсов блока 13, начинается формирование сигналов обратной связи Оос калиброванной длительности Г+ й), в течение которой изменения полярности сигнала на клеммах двигателя блоком 13 не фиксируются. Интервал Л т должен выбираться из условия; которое исключает влияние переходного процесса выключения двигателя на работу устройства и обеспечивает включение соответствующих ключевых элементов 2 - 5 моста при крайних положениях подвижной части двигателя,В эти моменты дифференцирующим звеном 11 и таймером 15 измеряются производная от...

Номер патента: 1532935

Опубликовано: 30.12.1989

Авторы: Гнедовский, Подзолов, Тимонькин, Ткаченко, Тюрин, Харченко, Хлебников

МПК: G06F 12/08

Метки: адресации, памяти

...изменяют состояние счетчика 2 до тех пор, пока его выход" ные сигналы не выберут из блока 12 памяти очередную ячейку памяти с записанной в ней "1". Причем период импульсов, формируемых генератором 16, много меньше периода тактовых импульсов на входе 22, но больше суммарной задержки элементов ИЛИ 10 и 11, счетчика 2, блока 12 памяти,триггера 16, одновибратора 14. При установлении на выходе блока 12 памяти "1" по переднему Фронту этого сигнала одновибратор 14 формирует одиночный импульс, обнуляющий триггер 16. Генератор 16 блокируется нулевым сигналом на выходе триггера 15. 20В результате этого в счетчике 2 устанавливается информация о следующем адресе, не замаскированном нулем в соответствующей ячейке блока 12 памяти. Поэтому по импульсу...

Номер патента: 1499358

Опубликовано: 07.08.1989

Авторы: Булахов, Гнедовский, Подзолов, Тимонькин, Ткаченко, Харченко, Хлебников, Ярмонов

МПК: G06F 13/00

Метки: абонента, каналом, связи, сопряжения

...которая записывается втриггер 11. Если на регистр 1 принята вторая маркерная кодограмма,то в единичное: состояние устанавливается триггер 12,После запуска распределителя 47на его выходах формируется сигналразрешения сдвига и серия импульсовсинхронизации сдвига, поступающие насоответствующие входы регистра 2,а также серия импульсов сопровожде Ония передаваемой в канал связи информации, поступающая на выход 52,1устройства во время передачи последовательным кодом кодограммы изрегистра 2 на выход 52.2 устройства. В случае переполнения счетчика 9 времени в устройстве формируется сигнал ошибки приема, который фиксируется в 4-м разряде регистра 5. В этом случае, как и при фиксации любой другой ошибки, через элемент ИЛИ 32 запускается...

Номер патента: 1397917

Опубликовано: 23.05.1988

Авторы: Гнедовский, Иванов, Миневич, Подзолов, Тимонькин, Ткаченко, Файвинов, Харченко, Хлебников

МПК: G06F 11/00

Метки: восстановления, двухканальное, процессорных, систем

...67, первый 68, второй 69третий 70 и четвертый 71 элементы И,первый 72 и второй 73 элементы ИЛИ,второй коммутатор 74,формирователь75 импульсов, входы 76,1-76.4 разрядов группы синхровходов блока 5, входы 77. 1-77.3 разрядов группы информационных входов блока 5, выходы 78.1и 78,2 разрядов группы 25 выходовблока 5, выходы 79,1-79.4 разрядовгруппы 27 выходов блока 5 повторениямикрокоманд. 10 Блок 6 микропрограммного управле 40 ния (фиг. 5) содержит блок 80 памяти микропрограмм, регистр 81 адреса, регистр 82 микрокоманд, мультиплексор 83 адреса, входы разрядов кода .операции 84.1 и логических условий45 84 .2 группы входов кода операций блока 6, входы 85.1-85.4 и первого четвертого разрядов соответственно группы управляющих входов...

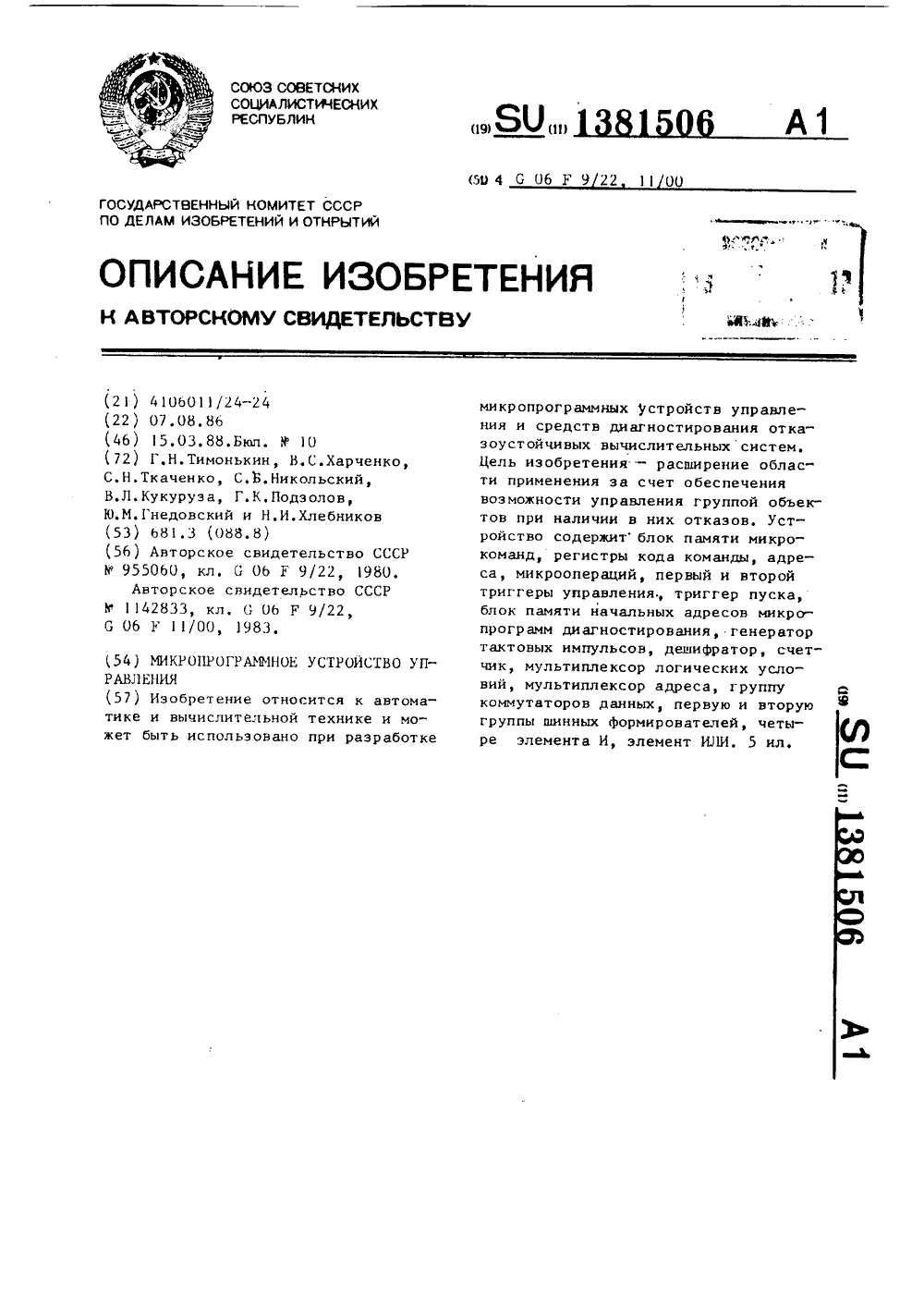

Номер патента: 1381506

Опубликовано: 15.03.1988

Авторы: Гнедовский, Кукуруза, Никольский, Подзолов, Тимонькин, Ткаченко, Харченко, Хлебников

МПК: G06F 11/36

Метки: микропрограммное

...14,1. От объекта с выхода47, 1 через шину 24 на вход мультиплексора 2 псступают сигналы логических условий, Б поле кода логических условий ПЗУ 1 задается код этогоусловия, а код адреса модифицируетсязначением проверяемого логическогоусловия,По последней микрокоманде микропрограммы диагностирования, если РУ 14, исправен, с выхода 3 регистра 4 формируется единичный сигналКонец восстановления и с выхода 33 - нулевой сигнал Конец команды .Единичный сигнал "Конец восстановления поступает на вход элемента И 9 и разрешает прохождение очередного тактового импульса г , по,которому триггер Ь сбрасывается в нулевое состояние, По единичному сигналу "Конец восстановления" с выхода 31, нулевому сигналу "Конец команды" с выхода 33 регистра 4,...

Номер патента: 1366696

Опубликовано: 15.01.1988

Авторы: Власов, Корытин, Обертун, Подзолов, Федоров

МПК: F04B 49/06

Метки: компрессор, электродинамический

...с логическим устройством 2, причем выходы таймера 10 подключены к управляющим входам ключа 6, устройства 8 и индикатора 7. Устройство 12 запуска связано стаймером 9,Усилитель 3 может быть выполненв виде однофазного мостового инвертора,Электродинамический компрессорработает следующим образом.Подпружиненная катушка 4, совершающая возвратно-поступательное движение, получает питание от усилителя 3 мощности, Логическое устройство 2 формирует управляющие импульсына усилитель 3 мощности оо скважностью, определяемой широтно"импульсным модулятором 5, соответствующейвыходному сигналу регулятора 1 ампли"туды, на входах которого суммируются сигнал задатчика на величину хода катушки 4 и измеренный пиковыминдикатором 7 и запомненный в устройстве 8...

Номер патента: 1361375

Опубликовано: 23.12.1987

Авторы: Власов, Корытин, Обертун, Подзолов, Федоров

МПК: F04B 35/04

Метки: компрессор, электродинамический

...по току катушки,получаемым от датчика 10 тока, сигнала уставки, Сброс осуществляетсяузлом 9 начального сброса,Узел 9 начального сброса приводитв исходное положение (состояние) триггер 6 запускающего устройства и триггер 8 защиты. Узел 4 начального запуска формирует импульс, в течениекоторого триггер 6 запускающего устройства переключается первым положительным сигналом ЭДС катушки 1, Триг.гер б запускающего устройства, переключаясь, разрешает импульсам управляющего устройства 5 через выходноеустройство 11 поступать на усилитель 61375 2 2 мощности и катушку 1. Превышениетока в катушке 1 над уставкой фиксируется компаратором 7 защиты и триггером 8 защиты, что вызывает блоки 5рование сигналов выходного устройства 11.При включении питания...

Номер патента: 1348834

Опубликовано: 30.10.1987

Авторы: Гнедовский, Дмитров, Маслова, Подзолов, Тимонькин, Ткаченко, Харченко, Хлебников

МПК: G06F 9/50

Метки: обслуживания, приоритетного

...органом, а следовательно, необходимо произвести сдвиг информации в блоке 1 памяти. Поэтому сигнал с входа 29 через открытый элемент И 11 поступает в блок 1 памяти, где 34 4и производит сдвиг информации, Крометого, если сдвиг произошел в процессепоиска места для очередной заявки, тоочевидно, что у заявок, хранящихся вблоке 1, изменяются адреса, поэтомуизменяется адрес и в счетчике 2,,Сигнал через элемент И 16 поступаетна вычитающий вход счетчика 2. Вэтом случае исключается возможностьпропуска одного из кодов приоритетов для сравнения на элементе 5 сравнения.Чтобы исключить возможность прихода очередной заявки на вход 17 вто время, когда еще не найдено место для ранее пришедшей заявки, сигналы синхронизации поступления заявок...

Номер патента: 1347081

Опубликовано: 23.10.1987

Авторы: Гнедовский, Дмитров, Подзолов, Тимонькин, Ткаченко, Харченко, Хлебников

МПК: G06F 9/50

Метки: заданий, процессорам, распределения

...только в регистр 40,1, так как синхросигнал с входа 29 (34) поступает на тактовый вход только, этого регистра через открытый элемент И 42.1 20 и элемент ИЛИ 44,1. Все остальные элементы И 42 закрыты соответствую-.щими сигналами с элементов ИЛИ 43. После записи кода первой задачи в регистр 40. 1 появляется единичный сигнал на выходе элемента ИЛИ 43.1, который открывает элемент И 42,2 и закрывает элемент И 42.1. В связи с этим код следующей задачи записывается в регистр 40.2. Далее коды задач записываются в описанном порядке.Если на входе 31 (36) появляется единичный сигнал, свидетельствующий о том, что в устройстве есть свободные процессоры, то информация первого регистра 40.1 поступает в освобо-дившийся процессор.Далее необходимо...

Номер патента: 1347080

Опубликовано: 23.10.1987

Авторы: Гнедовский, Дмитров, Маслова, Подзолов, Тимонькин, Ткаченко, Харченко, Хлебников

МПК: G06F 9/50

Метки: запросов, обслуживания

...На одном из входов приоритетного шифратора 13 появляется нулевой сигнал, который преобразуется им в код канала. Если одновременно у нескольких каналов выходит время ожидания, то на нескольких входах приоритетного шифратора 13 появляются нулевые сигналы. Однако на выходе шифратора 13 присутствует код канала, имеющего большийз 13 приоритет, код канала с выхода шифра-, тора 13 поступает в блок 12 памяти на входы 27 и по синхросигналу с выхода делителя 5 частоты записывается в блок 12. Одновременно с выхода шифратора 13 код канала поступает на входы дешифратора 15. При наличии на синхронизирующем входе дешифратора 15 синхросигнала с выхода делителя 5 частоты на одном из выходов дешифратора 15 появляется единичный сигнал, который сбрасывает...

Номер патента: 1336015

Опубликовано: 07.09.1987

Авторы: Гнедовский, Миневич, Подзолов, Тимонькин, Ткаченко, Файвинов, Харченко, Хлебников

МПК: G06F 11/28

Метки: вычислительной, отладки, системы

...в счетчик адреса микрокоманд с группы выходов 28 блока 1.Второй блок 3 согласования (фиг, 4) предназначен для формирования сигнала синхронизации каналов между собой по началу выполнения очередной микрокоманды, на выходе 35, сигнала синхронизации записи в триггер 103 блока 4 (фиг. 5) на выходе 36 и сигнала инициироваия чтения очередной микрокоманды с выхода 34 (фиг. 4).На вход 38 поступает сигнал останова с выхода блока 6 останова по командам (фиг. 7).Вход 47 предназначен для подачи сигнала сброса (фиг. 4) с выхода кнопки 153 сброса блока 9 (фиг. 9).На вход 39 поступает (фиг. 4) сигнал разрешения записи в триггер 93 блока 3 с выхода триггера15 блока 5 (фиг. 6).На вход 37 (фиг. 4) поступает сигнал взаимной синхронизации с выхода...

Номер патента: 1280574

Опубликовано: 30.12.1986

Авторы: Гнедовский, Малахов, Подзолов, Тимонькин, Ткаченко, Харченко, Хлебников

МПК: G05B 19/18, G05B 23/02

Метки: программного

...отработке микроподпрограмм прерывания устройство осуществляет выход иэ второго режима, При выпол ненни аварийных НКЛУ устройство прекращает работу.В исходном состоянии все элементы приведены в нуль. Только в разряде микрооперации, соответствующем выходу 25 регистра 3, записана единица. Цепи приведения в исходное условно не показаны.По сигналу Пуск", поступающему на вход 21 устройства, триггер 12 (пуска) устанавливается в единичное состояние и генератор 13 начинает выработку тактовых сигналов. По первому тактов:му импульсу с выхода 13 Устройство работает в следующих режимах: режим выполнения рабочей микропрограммы, режим отработки прерываний по НКЛУ. гоВ режиме выполнения рабочей микро-, программы возможна реализация линейных...

Номер патента: 1247878

Опубликовано: 30.07.1986

Авторы: Гнедовский, Подзолов, Самарский, Тимонькин, Ткаченко, Харченко, Хлебников

МПК: G06F 11/08

Метки: вычислительного, комплекса, структурой

...14 при возникновении отказов в работе выбранной структуры вычислительного комплекса, четвертый элемент И 20 - для Формирования сигнала разрешения передачи кода структуры вычислительного комплекса с выхода блока 1 управления поиском неисправного блока, пятый элемент И 21 - для щ формирования сигнала установки в нуль второго триггера 14 управления, шестой элемент И 28 - для формирования сигналов (импульсов) счета для работы счетчика 8 шагов, седьмой эле- мент И 23 - для формирования импульсов синхронизации блока 1 управления поиском неисправного блока, восьмой элемент И 24 - для формирования сигнала разрешения передачи кода струк туры вычислительного комплекса в блок 2 управления связями с выхода счетчика 7 структур, девятый элемент И 25...

Номер патента: 922209

Опубликовано: 23.04.1982

Авторы: Кольчак, Петров, Подзолов, Яковлев

МПК: D06F 23/06

Метки: асинхронным, блокировка, бытовой, защитная, электродвигателем

...сети,нены через замыкаю" удерживая крышку в закрытом состоятаймера и контакт нии, После окончания торможенияыключателя, управ- двигателя контакты 12,10 и 13 размыбытовой машины,саются, обеспечивая двухполюсноединены последова- отключение двигателя от источниказамыкающий контакт напряжения, повышая безопасность обереключателя - шунслуживающего персонала от поражениякроме того, они электрическим током; Так .как катуш"через замыкающиека электромагнита 15 отключается, торехполюсного пере- защелка 16 освобождает крышку 9 Кон"яющий диод 14, такты 3 и 4 переключателя замыкаютачалу обмоток като- ся, подготавливая двигатель к следующему циклу работы,Формула изобретения гателя, г - длителв междуконтактномсчитываемая от начконтактов и до...

Номер патента: 699061

Опубликовано: 25.11.1979

Авторы: Верцман, Дорохольский, Кольчак, Петров, Подзолов, Яковлев

МПК: D06F 37/30

Метки: бытовой, ротора, стиральной, торможения, центрифуги

...конденсатором 3,включенным ца напряжение сети 4 последова.тельно обмотке 1, формирователь пульсирующего тока 5 и переключатель с полюсами 6,7,Формирователь 5 состоит из встречно вклю.ченных на напряжение сети 4 диода и тиристо.ра 9 со схемой управления,4Параллельно тиристору 9 подключена последо.вательная цепочка, состоящая из диода 10,присоединенного анодом к аноду тиристора,параллельного ВС контура, составленного иэконденсатора 11 и резистора 12 и подстроечного переменного резистора 13. Средний выфвод переменного резистора 13 присоединен ккатоду тиристора через конденсатор 14 и куправляющему электроду - через динистор 15.Последовательно с диодом 8 включен токоограничивающий резистор 16, Для включенияи отключения двигателя...

Номер патента: 645816

Опубликовано: 05.02.1979

Авторы: Ворожбиев, Дегтярев, Подзолов, Шраго

МПК: B23Q 35/22

Метки: коррекции, станков, токарнокопировальных

...контакты а-с тумблера 16 - кфе мф Ф Впотенцибметру 18 выбора исходногоположения.Устройство работает следующимобразом,Перед началом работы с помощьюпотенциометра 18 выбирают желаемоеисходное положение механизма смещеБния штока золотника, а значит и резца, Устанавливают тумблер 16 в положение, при котором замкнуты контактыа-с и вращением маховичка 14 выводятсервомотор 10 и потенциометр 13 в 10исходное положение по нулевому показанию отсчитываюшего механизма 1 5,Суппорт 1 отводится в правоекрайнее положение (выводится изэоны обработки) и опускается так, 15чтобы шуп 2 контактировал с эталоннойплоскостью 3 копира 4.Резец 5 настраивается так, чтобыон касался измерительного рычага б.Ло команде от блока управления 9 начинается наладочный...

Номер патента: 626477

Опубликовано: 30.09.1978

Авторы: Обуховский, Петров, Подзолов, Яковлев

МПК: H02P 1/42

Метки: асинхронного, двигателя, коммутации, обмоток, однофазного, тиристорной

...электрод с требуемым углом запаздывания по отношению к нулю напряжения сети, а закрывание тцрцстора осуществляется прц естественном снижении анодцого тока до нуля, происходящем под действием алгебраической суммы напряжения сети ц противо-ЭДС цспц нагрузки (обмоток двцФормула изобретения Составители В. Комаров Текред Н, Рыбкина Корректоры: Р. Беркович и Л. ОрловаРедактор В. Левитов Подписное Заказ 168016 Изд.652 Тираж 850 1-1 ПО Государственного комитета Совета Министров ССС 1 по делам изобретений и открытий 13035, Москва, Ж.35, Раушскаи паб., д. 4(5Тппогафи, пр. Сапунова, 2 гателя), При искусственной коммутации тиристоров открывающий импульс подается на управляющий электрод в начале проводящего полупериода приложенного напряжения,...

Номер патента: 600681

Опубликовано: 30.03.1978

Авторы: Андрющенко, Капинос, Обуховский, Подзолов

МПК: H02P 5/40

Метки: асинхронным, векторно-импульсного, электроприводом

...резисторы 13 и 15 к средней точке вторичной обмотки трансформатора 11. При этом средняя точка последовательно соединенных резисторов 13, 15 соединена с катодом ста 5 илитропа 14. Коллектором транзистор 16 через резистор 17 подключен к отрицательной шине источника питания и через конденсатор 18 - к одному концу резистора 19, второй конец которого соединен с отрицательной шиной источника питания, и базе транзистора 20. Транзистор 20 эмиттером соединен с положительной шиной источника питания, коллектором со входом логического элемента И (7 - 1 7 - 6) и через резистор 21 с отрицательной шиной источника питания.Копен, вторичной обмотки трансформатора 11 соединен со входом второй, аналогичной, ключевой схемы. Резисторы 13 и 15 являются...
