Ждущий мультивибратор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 389617
Автор: Авторы
Текст

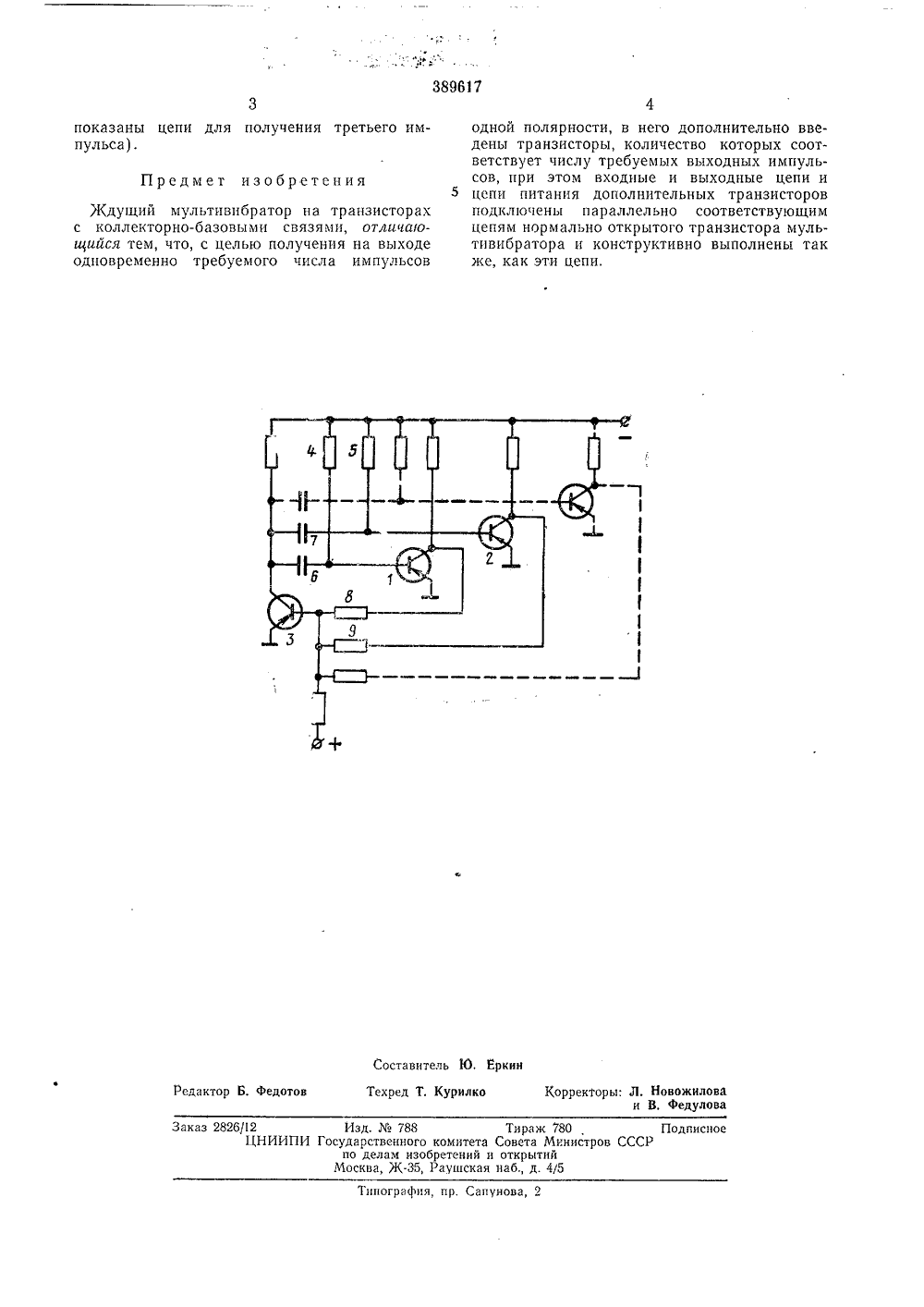

ЛИС ИЕИЗОБРЕТЕНИЯ Союз СоветскихСоциапистицескихРеспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваМ. Кл. Н 03)с 3/284 Заявлено 02 Л 1.1971 ( 1667330 у 26-9)с присоединением заявкиПриоритетОпубликовано 05.Л 1,1973, Бюллетень29Дата опубликования описания ЗО.Х.1973 Государственный комитет Совета Министров СССР по делам изобретений и открытийЗаявитель ЖДУЩИЙ МУЛЬТИВИБРАТОР Изобрстение относится к импульсной технике, Устройство может быть использовано в качестве формирователя прямоугольных импульсов, различных по амплитуде и длительности,Известен ждущий мультивибратор на транзисторах с коллекторно-базовыми связями,Цель изобретения - получение на выходе мультивибратора одновременно требуемого числа импульсов одной полярности.Предлагаемый мультивибратор отличается тем, что в него дополнительно введены транзисторы, количество которых соответствует числу требуемых выходных импульсов. Входные и выходные цепи и цепи питания дополнительных транзисторов подключены параллельно соответствующим цепям нормально открытого транзистора мультивибратора и конструктивно выполнены так ке, как эти цепи.На чертеже представлена принципиальная электрическая схема ждущего мультивибратора.Мультивибратор выполнен на транзисторах 1, 2, нормально находящихся в проводящем состоянии, и транзисторе 3, нормально находящемся в закрытом состоянии,К базам транзисторов 1, 2 подключены резисторы смещения 4, б и конденсаторы б, 7. Коллекторы транзисторов 1, 2 через резисторы обратной связи 8 и 9 соединены с базой транзистора 3.При подаче запускающего импульса натранзистор 3 мультивибратор переходит в состояние квазправновеспя, в схеме происходит 5 лавинообразный переходный процесс, в результате чего транзистор 3 переходит в режим насыщения, а транзисторы 1 и 2 - в режим отсечки, поэтому на выходе появляются два импульса.10 В состоянии квазиравновесия конденсаторыб и 7 разряжаются через резисторы 4 и 5.Как только напрякение на базе транзистора 2 становится отрицательным, он открывается.Транзистор 1 находится в непроводящем со стоянии до полной разрядки конденсатора 6,емкость которого превышает емкость конденсатора 7. После открытия транзистора 1 через петлюположительной обратной связи на резисторе 8 транзистор 3 выводится из насыщения и переходит в активную область с последующим полным запиранием.По окончании периода восстановления 25 (заряда конденсаторов 6 и 7) схема возвращается в исходное состояние,Если необходимо увеличить число требуемых импульсов, соответственно увеличивают число дополнительных параллельно подклю ченных транзисторов (на схеме пунктиромРедактор Б. фед Техред Т. Курилко аказ 2826/12ЦНИИПИ Г Изд.788сударственного комитет по делам изобретенийМосква, Ж-З 5, Раушска Тираж 780Совета Министроткрытийнаб д. 4/5 ПодписноСССР Сапунова, 2 ппогра ия,показаны цепи для получения третьего импульса). Предмет изобретения Ждущий мультивибратор на транзисторах с коллекторно-базовыми связями, отличаощийся тем, что, с целью получения на выходе одновременно требуемого числа импульсов одной полярности, в него дополнительно введены транзисторы, количество которых соответствует числу требуемых выходных импульсов, при этом входные и выходные цепи и 5 цепи питания дополнительных транзисторовподключены параллельно соответствующим цепям нормально открытого транзистора мультпвибратора и конструктивно выполнены так же, как эти цепи,
СмотретьЗаявка
1667330
В. И. Карагаев, Ю. В. Карташов Восточный научно исследовательский горнорудный институт
Авторы изобретени
МПК / Метки
МПК: H03K 3/284
Метки: ждущий, мультивибратор
Опубликовано: 01.01.1973
Код ссылки
<a href="https://patents.su/2-389617-zhdushhijj-multivibrator.html" target="_blank" rel="follow" title="База патентов СССР">Ждущий мультивибратор</a>
