H03K — Импульсная техника

Номер патента: 278219

Опубликовано: 01.01.1970

Автор: Изобретени

МПК: H03K 5/22

Метки: лйотекд

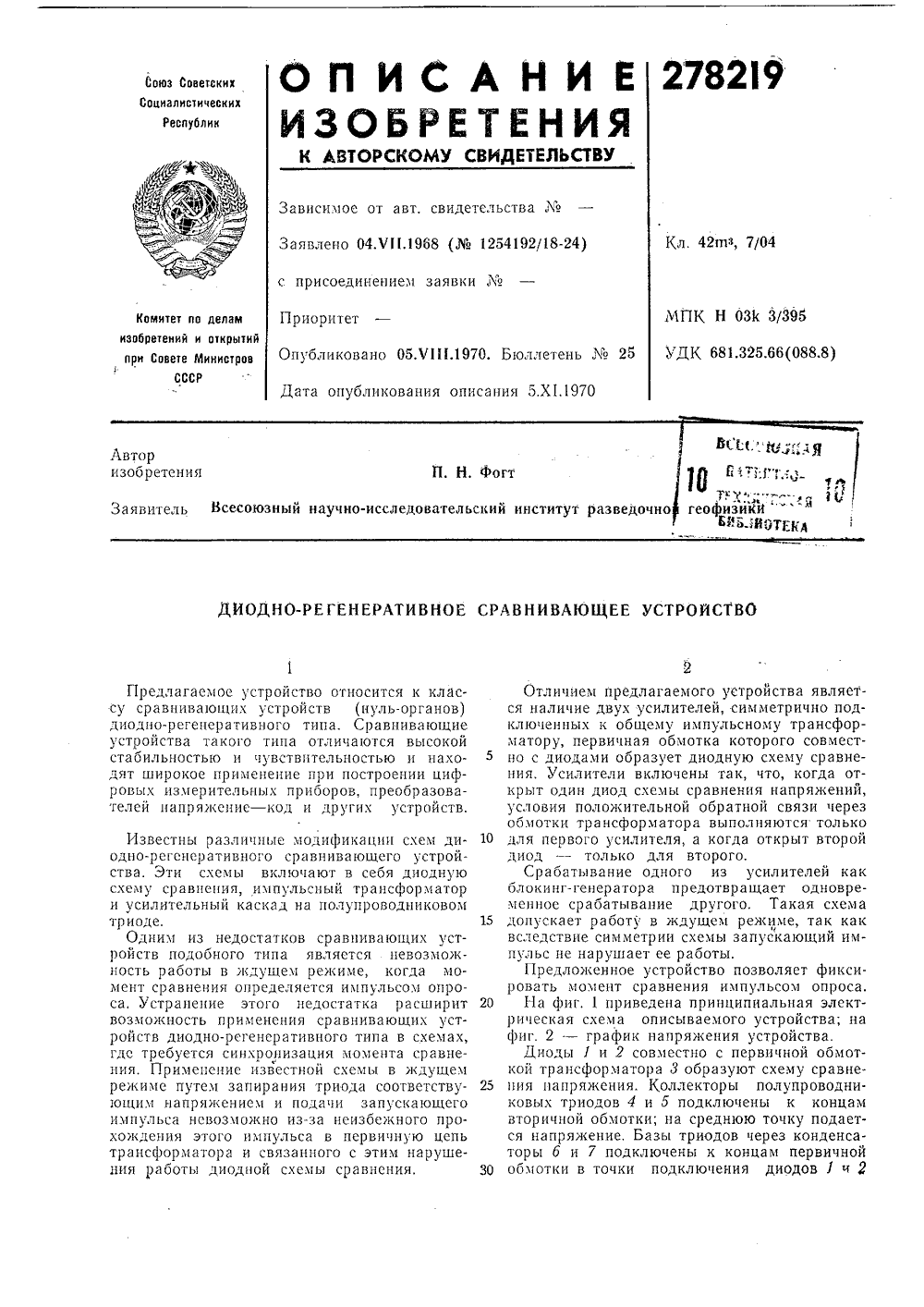

...одновременное срабатывание другого. Такая схема допускает работ в ждущем режиме, так как вследствие симметрии схемы запускающий импульс не нарушает ее работы.Предложенное устройство позволяет фиксировать момент сравнения импульсом опроса.На фиг. 1 приведена принципиальная электрическая схема описываемого устройства; на фиг. 2 - график напряжения устройства,Диоды 1 и 2 совместно с первичной обмоткой трансформатора 3 образуют схему сравнения напряжения. Коллекторы полупроводниковых триодов 4 и 5 подключены к концам вторичной обмотки; на среднюю точку подается напряжение, Базы триодов через конденсаторы б и 7 подключены к концам первичной обмотки в точки подключения диодов 1 ч 3Пуск Ьых й/,) и, Ьык (Ъ) Фиг. 2 Составитель В. Гордонова...

Номер патента: 278226

Опубликовано: 01.01.1970

Авторы: Зиновьев, Ильин, Наумоэ

МПК: H03K 19/23

Метки: мажоритарный, элемент

...1 б схемы, а через резистор 1 б со входом 12. Коллектор транзистора 3 соединен через резистор 17 со вхоО дом 13, а через резистор 18 со входом 15.К коллектору транзистора 3 подключенаобкладка конденсатора 19, ко второй обкладке которого подключены диоды 20 и 21. Катод диода 21 является выходом 22 схемы.5 Принцип действия схемы заключается вследующем.Транзистор 1 совместно с сопротивлениемсмещения 7, сопротивлением связи б и резисторами 10 и 11, которые играют роль колО лекториых сопротивлений, образует переключательную схему. Переключательные схемыобразуют также транзистор 2 с резисторами8, 4, 14 и 1 б и транзистор 3 с резисторами 9,б, 17 и 18. Коллекторными напряжениями пи 5 тания для переключательных схем являютсявходные сигналы,...

Номер патента: 278248

Опубликовано: 01.01.1970

Автор: Новицкий

МПК: H03K 17/66

Метки: двухпозиционный, переключатель

...ключевыми транзисторами не протекают через нагрузку ключа и источник стабилизированного напряжения.Припциьиальная схема переключателя дана на чертеже.Двухпозицио нный переключатель состоит из ключевых транзисторов 1 и 2, их сопротивления нагрузки 3, управляющих транзисторов 4, 5 инвертора на транзисторе 6, общего со.противления нагрузки 7 транзисторов 4 и 5,нагрузочного сопротивления 8 транзистора б,трех источников питания 9 (дополнительный),5 10, 11, общих для всего цифро-аналоговогопреобр азоватечя,Схема работает следующим образом.При подаче сигнала положительной полярности относительно земляной шины 12 наО вход 13 открываются транзисторы б, 5 и 2,транзисторы 4 и 1 закрываютсяи сопротивление нагрузки 3 через открытый транзистор2...

Номер патента: 278470

Опубликовано: 01.01.1970

МПК: H03K 17/00

Метки: 278470

...наибольшее напряжение с генераторов пилообразного напряжения схемы памяти 4 каналов приоритетного класса особо важных параметров.Наибольшее напряжение поступает от того генератора, запуск которого произошел раньше, Если в момент сравнения на входах детектора 18 действовало два и более одинаковых напряжения (что соответствует групповому поступлению требований), то на соответствующих выходах в то же время появляются напряжения. Таким образом, детектор 18 выполняет роль диспетчера, организующего дисциплину обслуживания (в порядке поступления).С выходов детектора 18 сигналы каналов приоритетного класса особо важных параметров поступают на входы логической схе9 выбора канала в данном приоритет- классе.ема выбора канала в приоритетном...

Номер патента: 278573

Опубликовано: 01.01.1970

Авторы: Германска, Иностранна, Иностранцы, Хайнц

МПК: H03K 3/64

Метки: 278573

...разрядным током накопительного конденсатора.На чертеже представлена принципиальная схема генератора.Импульсный трансформатор 1 генератора снабжен двумя первичными обмотками 2 и 3, одна из которых является первичной, а вторая - возвратной.Конденсатор 4 заряжается . от зарядного 5 устройства 5 через возвратную обмотку 3, отделенную гальванически от первичной обмотки 2 импульсного трансформатора 1, и разряжается через разрядный вентиль 6 и первичную обмотку 2 на цепочку, состоящую из ин дуктивности 7 и сопротивления 8, подсоединенную к вторичной обмотке 9. Через возвратную обмотку 3 протекает только ток заряда, а через первичную обмотку 2 - только ток разряда. Обмотки 2 и 3 соединены магнитно 15 таким образом одна с другой, что их...

Номер патента: 278740

Опубликовано: 01.01.1970

МПК: H03K 3/284

Метки: одновибратор

...повторителя с эмиттернымрезистором б, Между эмиттером управляющего транзистора 4 и общей точкой зарядногорезистора б с времязадающим конденсата- Зо ром 3 включен диод 7, Одновибратор запускается через конденсатор связи В при подаче на вход отрицательных импульсов. Для обеспечения температурной стабильности одновиб,ратора к источнику питания Еподключен делитель напряжения, состоящий из терморезистора 9 и резистора 10.В исходном состоянии до прихода запускающего импульса на вход транзистор 1 заперт, а транзистор 2 открыт. Конденсатор 3 заряжен до напряжения, приблизительно равного напряжения на терморезпсторе 9. После прихода отрицательного запускающего импульса на вход транзистор 1 насыщается, а транзистор 2 запирается, Конденсатор 3...

Номер патента: 278741

Опубликовано: 01.01.1970

Авторы: Маст, Московский

МПК: H03K 3/16

Метки: блокинг-генератор, многофазный

...катодной цепочки во время работы любого блокинг-генератора заряжает 8 элекпроосных ламп через резисто-конденсатор 11 присоединен к ободу устройства, С помощью рези278741 1 О Подписное ираж 48 ка.; 498 агорская типография стора 10 осуществляется регулирование частоты импульсов,11 агрузочные обмотки 6 каждого блокингггнератора для подавления отрицательнс 1 го выброса напряжения зашунтнрованы цепочками состоящими нз резистора 12 и полупроводникового диода 1 Л. Потенциальный вывод каждой нагрузочной обмотки соединен через резистор связи 14 с ъронирующим конденсатором 6 следующего (по порядку работы) блоки н г-генератора.Лнодная цепь лампы каждого смокинг-генератора содержит фильтр, состоящий из резистора 16 и конденсатора 16. Выходные...

Номер патента: 278742

Опубликовано: 01.01.1970

Автор: Щепетов

МПК: H03K 3/02

Метки: импульсов, обработке, токопроводящихматериалов, формирования, электроэрозионной

...8, то последний конденсатор разряжается не полностью, а только часть его энергии выделяется в,разрядном промежутке при помощи выходного трансформатора в виде короткого импульса тока первоюй, например прямой, полуволны, за счет энертии котараго в основном обрабатывается ,деталь. энергия и продолжительность действия этого импульса могут регулироваться за278742 Редактор Г, Яковлева Техред А. Камышникова Корректор Л. Бадылама Подписное вете Министров СССР-1 ИИПИ Комитета по делам и Москваапупова, 2 ипографи счет изменения значений дополнительных,конденсаторов 7, 9 и 10,При генерации импульса нужной полярности в сердечнике трансформатора накапливаепся магнипная энергия, которая используется на заряд конденсаторов 7, 9 и 10. Таким...

Номер патента: 278743

Опубликовано: 01.01.1970

Авторы: Варновицкий, Киселев, Лисин, Шту

МПК: H03K 3/53

Метки: генератор, импульсов, прямоугольных

...ячеек. Разработка формирующих линий на большую величину отношения тф тнецелесообразна, так как в случае применения повышающего импульсного трансформатора величина т ф тне превосходит десяти из-за наличия паразитных параметров.В предлагаемом устройстве (см. фиг. 2) за счет совмещения,им пульсн ого трансформ атора и искусственной формирующей линии обеспечивается величина отношения т ф т=0,01. Импульсный трансформатор имеет дополнительную обмотку Юз, состоящую из секций с индуктивностями ячеек Е формирующей линии. После срабатывания коммутатора, обладающего вентильными свойствами, происходит разряд формирующей линии на первичную обмотку, при этом на зажимах ав появляется импульс напряжения, трансформируе. мый во вторичную выходную обмотку....

Номер патента: 278744

Опубликовано: 01.01.1970

Авторы: Карташов, Ных, Федий

МПК: H03K 3/08

Метки: импульсов, индуктивной, нагрузке, прямоугольной, формы

...высокого напряжения, улучшения условий работы ключа в цепи этого источника источник высокого напряжения и ключ в его цепи шунтированы встречно включенным диодом, а нагрузка, подключается последовательно с указанными источниками и ключами.На чертеже изображена принципиальная электрическая схема предложенного устрой- З 0 ства, где обозначены:1 - источник высокого напряжения; 2 - источник низкого напряжения; 3 - ключ в цепи источника высокого напряжения; 4 - ключ в цепи источника низкого напряжения; 5 - шунтирующий диод; 6 - индуктивная нагрузка.При одновременном замыкании ключей 3 и 4 ток в нагрузке форсированно нарастает нод действием суммарного напряжения последовательно соединенных источников 1 и 2, В момент достижения номинального...

Номер патента: 278745

Опубликовано: 01.01.1970

Автор: Муллагалиев

МПК: H03K 7/08, H03K 9/10

Метки: амплитудно-временной, импульсов, модуляцией, формирования

...и В слуяе по;яп 1 любО- го из цаиряжеций и,., и и ,. (или группы напряжений) при отсугствии и, В этом случае постояцы ток (от источников И, 14, 17, и) протекает через соответствующие резисторы 1,2, 5,77 и открытые диоды 7, о, 9 гг, лгиппо задержки и резистор 16 пя землю. Из-за малого сопротивления открытых диодов (или открытого) иа выходе цапряжеиис отсутствует. Г 1 ри одповрем сипом подключении люоого из источииков 1,1, 14, 115, гг В люоой комбииации и положительного запускающего импульса и сопропвлецие соответствующих диодов через время, определяемое отводом иции задержки от времеии поступления и,. возрастаег, и падение цаиряжеиия иа соответствующем резисторе за время ллительиости импульса и передается к выходу в форме полоукительцого...

Номер патента: 278746

Опубликовано: 01.01.1970

МПК: H03K 5/159

Метки: 278746

...способы соединения преобразователя со звукопроводом ультразвуковой линии задержки посредством согласующих слоев из индиевых сплавов при температурном режиме и давлении.Однако указанные материалы согласующих слоев обеспечивают полосу пропускания до 40 - 60% от несущей частоты преобразователя.С целью увеличения полосы пропускания ультразвуковых линий задержки по предлагаемому способу пьезопреобразователь присоединяется к звукопроводу посредством согласующего слоя из сплава индий - таллий - серебро, содержащего таллия 0,3 - 5,0% и серебра 0,3 - 2,5%, под давлением 25 - ЗО кг/,и,и 2, при 130 - 135 С, и удерживается в режиме в течение 3 - 6 час.Согласующий слой представляет собой пластинку, вырезанную из прокатанного в фольгу (толщиной 3 -...

Номер патента: 278748

Опубликовано: 01.01.1970

Авторы: Кутериега, Нский, Файзулин, Шахин

МПК: G01R 19/10, H03K 5/156

Метки: амплитуд, двух, имитатор, отношений, различных, сигналов, частот

...коэффи ииентами деления, уствнавливасхг.хи с помои 1 ью персклочателей 6 и 6. С выходов де.лителей частоты 3 Н 4 с 1 ихгаго 1 с напряжения, -частоти , , - соответственно, где и -2 гг,2 гг -11 энечетный коэффицие 1 т делеция, установлен цый на делителе 3, а лс - нечетный коэффициецт деления, установленный ца делит"лс 4, Сг 1 алЬ с выходоВ делителей частоты 3 1 4 с частотами, ипоступают ца форми 2;г, 1 2 гг., - 1рователи 7 и 8 напряжения типа меандр, выходы которых соединены со входамн смесите.ля, выполненного ца сопротивлениях. В качс стве формирователя напряжений типа мсаидрмокет оыть Взят, например, симметр 1 чнь 1 й тр 1 гер.Суммарный сигнал (эпора б) с выходасмесителя псэступает на ограничитель, выпол ценный цо схеме двустороннего...

Номер патента: 278749

Опубликовано: 01.01.1970

Авторы: Богомолов, Лебедев

МПК: H03K 5/01

Метки: двухполярного, однополярный, преобразования, сигнала

...диод 4 и ограничивающее сопротивление 5 подключается к базе транзистора. Эмиттер 5 транзистора через другой разделительный диод б, ограничивающее сопротивление 7 и емкость также соединен со входом схемы. На базу транзистора через шунтирующий диод 8 и сопротивление 9 подается запирающее на пряжение. Нагрузкой каскада является сопротивление 10.В исходном состоянии транзистор закрыт,На вход схемы могут подаваться перепады напряжения разной полярности (например, с вы хода триггера). Для отрицательного входногосигнала диод б включен в непроводящем направлении и отключает эмиттер транзистора от входа схемы. Через диод 4 и сопротивление 5 отрицательныи импульс подается на базу транзистора. Через открытый диод 2 эмиттер транзистора...

Номер патента: 278750

Опубликовано: 01.01.1970

МПК: H03K 17/62

Метки: 278750

...- подачей импульса на шины 11 и 12 соответстВенно,В каждой ячейке резистор 2 подсоединенмежду катодом диода 4 и анодом тирпстора 1,а конденсатор 5 подсоединен между катодомдиода 7 и управляющим электродом тиристоЗО ра 1. Резистор 6 каждойячейки подсоединен278750 Тираж 480 Заказ 4979 сиое агорскап типогра между катодом диода 7 ячейки г и анодом тиристора 1 ячейки (г + 1), а конденсатор 3 - между катодом диода 4 ячейки г и управлчющцм электродом тиристора 1 ячейки (г + 1).Конденсатор 8 каждой г ячейки подключен между выходом 9 ячейки г и выходом 9 ячейки (г+ Ш). Шина 10 цодсоедццена к катодам тиристоров 1 всех ячеек, шина 11 - к анодам диодов 4 всех ячеек, писца 12 - к анодам диодов 7 всех ячеек.В исходном состоянии тиристоры 1...

Номер патента: 278751

Опубликовано: 01.01.1970

Авторы: Автономов, Варламов, Овчинников, Полторацкий

МПК: H03K 19/23

Метки: логическое, пороговое

...подключены к точке соединения резистора 10 и туннельного диода 11, другим выводом соединенного с электролюминесцентным диодом 12.Параллельно цепочке, состоящей из туннельного диода 11 и электролюминесцентногодиода 12, подключена цепочка из электролюминесцентного диода И и диода 14.Электролюминесцентный диод 12 соединеноптически с переключающимся фотодиодом 15, а аналогичный диод 13 с фотодиоточ 1 бфотодиоды 15 и 1 б положительными выводами соединены с базами входных транзисторов 17 и 18, с резистивными нагрузками 19и 20, являющимися выходами устройства, через туннельные диоды 21, 22, соединенные, всвою очередь, с резисторами смещения 23и 24,Усгрой 1 ство работает следующич образом,278751 Состааитель Ю. Бельининов Текред Л, В, Куклина...

Номер патента: 278752

Опубликовано: 01.01.1970

Авторы: Вобленко, Култыгин

МПК: H03K 5/01

Метки: выходных, импульсов, комбинаторного, линейного, однополярных, переключателя, трансформаторного, формирования

...импульса в нагрузке,путем подачи на входы переключателя соот.5 ветствующей комбинации входных сигналов,затем изменяют полярность всех входных сигналов на обратцу 1 о, ц ца том же выходе переключателя формируют импульс протцвоположцоц полярности с 1 ой же длцтельцость 1 О,о что ц предыдущий, и пропуска 1 от Оба выходных пх пульса переклочателя на наг 1)узкм через выпрямитель,Па чертеже прадставлен грацсформаторшяй комбцнаторный переключатель с суммированием токов на четыре входа ц вь 1 хода(все выходы переключателя идентичны, поэтому для простоты ца чертеже показан толькоодин цз нцх), В нагрузке переключателя требуется сформировать импульс длцгельцостьк 1т положительной полярности, Для этого впериод времени 1=7 - 7,5 т па входы...

Номер патента: 278753

Опубликовано: 01.01.1970

МПК: H03K 25/04

Метки: 278753

...постоянно подана импульсная последовательность 21 с генератора тактовьк импульсов, сдвинутая относительно основнойпс;следовательносги 13 на полови)у периода.Работа устройства закспочается в получе.нии опорной и ипформационнык импульсныкпсследовательностсй и фязнрованин ими прнзаписи информации формнруемык В элсменГак памяп импульсньк носледовательносте 1,имсющик одинаковый период повторения.11 али н(е ииОрмани заключено в относи.тельном располо)кении импульсной исследо.ВЯ СГьиссти, фоомируемсп В элемента. паз 51ти, От ОГ 10 рисй, которое мокнет сыть прсобра.зсвано в число-импульсную иоследователь;юсть,Генератор тактовык импульсов (1 генсрн.РООСТ КОРОТКИЕ ИМИУЛЬСЫ, ЯСГОТЯ ПОВТОРЕ 11151котор).к постоянна.Распределитель 12 на...

Номер патента: 278754

Опубликовано: 01.01.1970

Автор: Стишев

МПК: H03K 17/60

Метки: бистабильный, ключ

...между сооои и ОорязъОт пяГрузочн" ю спсу, к которой через ограпичиваощие рсзпсторы 3 и 4 подклсочаются базы транзисторов 5 и 6 правого плеча, Эмиттер транзистора 1 соединен с отрицательным полюсом 7исто ника питания. Эмиттер транзистора 2 -с положительным полюсом 8.Правое плечо схемы является коммутирующим, к его средней точке 9 подключаетсякоммутируемая точка схемы и через ограничиваОщие резисторы 10, 11 транзисторов 1, 2 левого гЛеча. р пранзистора 5 подклочается к от ному полюсу 7 источника питания,Коллектор транзистора 6 подклсчяетс 51 кполюсителыОху полюсу 8 источника питания.С подачей напряжения ипапин трипсрустанавливается в одпо из двух устойчивыхсостояний.ДопусПос, ключ устанавливается в такоесосг 051 ние, нри котором...

Номер патента: 278755

Опубликовано: 01.01.1970

Автор: Крылов

МПК: H03K 3/286

Метки: 278755

...с осто телей 1 и 2, охв ратноц связью, О лителей (транзис инвертора и обес жению. Он вклю питается от исто жения Е соотвУсгановка триггера в выборное состояниеосуществляется разнополярными сигналами через разделительные диоды 11 и 12. Выходные сигналы противоположной пол 111 энос1 5 снимаотся с ВВ 1 ходОВ эмгг горных ИОВтс 11)ислей.Триггер работает следуОщим образом.Если транзистор 3 насыщен, потециал яего коллекоре Олиз 01 с с нулю, трацзисор б закрыт, следовательно, закрыт и транзистор 1, так как в пепи эмиттера этого транзистора ток не течет. 11 а коллекторе транзистора 1 при этом должен быть высокий потецпал, близкий значецю Е, . Примерно таксгй жс потенциал и на выходе эмиттсрисго повторителя транзистор 7), который через...

Номер патента: 278756

Опубликовано: 01.01.1970

Авторы: Кантор, Ленинградский, Плте, Смолов

МПК: H03K 17/60, H03K 5/22

Метки: переключатель, электронный

...дискриминаторов 3, - 3; - 3(триггеры Шмитта) и с импульсным детектором 4, выход которого через эмиттерный повторитель 5 соединен со зходами б, - б, - б отрицательной обратной язи амплитудных дискриминатор 3 3.Схема работает следующим обКогда на дискриминатор не по5 образное напряжение У, и напротрицательной обратной связи, тзакрыт, а транзистор 8, открыт,па выходе отсутствует.При подаче пилообразного напряжения ток 10 базы транзистора 7, увеличивается и при некотором его значении триггер Шмптта опрокидывается, на выходе появляется напряжение У,. Напряжение подается не только на вход дискриминатора 3 но и в цепь обрат пой связи на импульсный детектор 4, чтоприводит к заряду конденсатора 9 до нанапряжения Уп,. В результате на выходе...

Номер патента: 278757

Опубликовано: 01.01.1970

Авторы: Гершензои, Дмитриев, Златин, Чигарьков

МПК: H03K 3/29

Метки: миогоустойчивый, элемент

...51 ЖСИИ 51; ВЫХОД ДИ.ДНО.КОИ СИСЯТОРИС 0 ИЯСитТСЛ 51 СОСДШСИ С ИСРВЫ)1 ВХОДОМ Кт)М ЯРаОРЯ ., ДР ТОй ВХОД КОтОРС:О СОСДИ- ис. с Ниходом рсзис.Нного делителя ), а вы:сд -- со вхсдсх 1 ра: р 5 дисО сиусксвс 0 уст- РОИСТВЯ ), ПОД 1 Л 0(СИИОГО СВОИМ ВЫХОДОМ К интегрирующему конденсатору в диодиоконденсаторном накопителе 2.Схема работает следующим образом,После поступления на вход ключа 1(1, -1) -го импульса напряжения интегрирующий конденсатор в диодио-конденсаторномнакопителе получает такой заряд, что напряжение на нем превосходит опорное напряжеиис, снимаемое с рсзистивного делителя 5,тогда при поступлении и-го импульса срабатьвяет комиярятор 4. который через спуско.Вос устройство 5 осу)ествл 5 ет разряд иигсгЗ;т т 01 тГО ;ОИ-(Ст( аОРЯ За т...

Номер патента: 278758

Опубликовано: 01.01.1970

Авторы: Василевский, Миронович, Центральное

МПК: H03K 5/01

Метки: 278758

...акопцте:я " и выходного три;гс)2 д, 2 им:1)льс со:торого зьхОда формирователя, характерпз ,.ь 1 и моментом воз- ДСЙСТВ 1 ГЯ ЗатНЕГО П)1)С 2 3" 0ОГО ИМПУтЬСа подается:а Вх;д е. к):т: - .Ого 1 акопителя 4. Емкостцые накопители 2 и 4 - ипа интегрирующих звеньев имеют различные постоянные времени т и т 2 заряда. В исходном состоянии емкости этих звеньев чолчостью разряжены через соответствующие коммутирующие элементы. Первый и второй импульсы с выходов формирователя соответственно запускаот ем сстньге на 1 сопители 2 и 4, которые на сВоих выходах начинают формировать напряжения, изменяющиеся по экспоненциальным законам. С Выходов емкостных накопителеи напряжения подаются на вычитаюший блок б, на выходе которого при выполнении условияУз...

Номер патента: 278759

Опубликовано: 01.01.1970

Авторы: Максимов, Олейннченко

МПК: H03K 17/00

Метки: коммутатор, линий, опроса, связи, электронный

...4. Одноименные разряды разлпчпык ячеек памяти 1 О связаны одной сборкой, Сборки своими выкодами включены на вкоды регистра 5, управлягощпе эабогой ключевы элементов 6, через дподцую матрицу 7. Распределитель импульсов и регистр связацы через временную задержгсу 8. Шипы записи информации ячеек памяти 2 связаны с блоком ввода программ 9 частоты ц порядка опроса.В исгсодном состоянии из блока ввода программ во все ячейки памяти 2 введены некоторые числа. Каждое такое число соответствует цсмеру определенного ключевого элемента.Регистр очшцен, ключевые элементы закрыты.Коммутатор работает прц наличии опорньгкимпульсов, поступающцгс ца вкод, В этом случае ца выкодак распределителя импульсов, последовательно возникают импульсы опроса,...

Номер патента: 278760

Опубликовано: 01.01.1970

Автор: Попов

МПК: G11C 7/06, H03K 6/02

Метки: считывания, усилитель

...содержащий дифференциальный каскад, мостовую схему и туннельным диод-релаксатор, отличающийся тем, что, с целью повышения помехоустойчивости и упрощения схемы, одна обмотка вы 2 оходного трансформатора, включенная в диагональ мостовой схемы, выполненной ца обращенных туннельных диодах, соединена параллельно с туннельным диодом-релаксатором, а точка соединения второй обмотки и формирователя стробирующих импульсов служит выходом усилителя,9, к Изобретение относится к обтельной техники, в частнссти,щим устройствам цифровых вмашин.Известен усилитель считывания, содержащий дифференциальный каскад, мостов юсхему и туицельцый диод-релаксагор. Е 1 сдостатком известного усилителя является сложность и низкая помехоустойчивость.Целью...

Номер патента: 278761

Опубликовано: 01.01.1970

Авторы: Мустюков, Новиков, Тимошенко

МПК: H03K 23/66, H03K 23/76

Метки: делитель, частоты

...элементу а рекуррентиогорегистра 1 и ко входам сброса всех элементов. Входы переключателя 3 коэффициента деления соединены с выходами всех элементовпоследовательного регистра сдвига 4, Выходыпереключателями 8 и дешифратора Д подключены ко входам элемента О,Устройство работает следующим образом.20 После поступления единичного сигнала запуска па входы рекуррентного 1 и последовательного 4 регистров сдвига с каждым тактовымимпульсом питания он будет продвигаться поэлсьбеттам регистров. При этом так как последовательный регистр 4 замкнут в кольцо спомощью переключателя 3, его коэффициентделения К, т, е, частоа появления сигналана выходе переключателя, численно равен номеру элемента, соединенного с подвижным30 контактом переключателя....

Номер патента: 279167

Опубликовано: 01.01.1970

Авторы: Вченко, Жирков, Мйанович, Московское, Соломонов

МПК: G06F 7/58, H03K 3/84

Метки: временных, интервалов, случайных, формирования

...регистра 4 подключены к разным входам схем И 5, выходы схем И 5 соединены со входами схемы ИЛИ 6. Выход схемы 6 подключен ко входу цепи обратной связи циклического регистра 4. Вход регистра4 соединен с выходом тактового генератора 7,Устройство работает следующим образом.Случайное папряхкение шума с выхода ге 5 нератора 1 поступает на квантователь 2 уровней, представляющий собой набор пороговыхэлементов с различными уровнями квантования, определяемыми порогами срабатыванияэтих элементов,10 Для развертывания процесса во временислужит выполненный на потенциальных триггерах циклический регистр сдвига 4, к единичным выходам триггеров которого подключены соответствующие схемы И 5. На вто 15 рые входы схем совпадения 5 подаются случайные...

Номер патента: 279211

Опубликовано: 01.01.1970

Автор: Мирский

МПК: H03K 21/10

Метки: значения, измеритель, нормального, процесса, скорости, случайного, среднеквадратичного

...равный числу пересечений реализацией нулевого уровня (снизу вверх).279211 Предмет изобретения Составитель В. Пятницкий Редактор Т. И. Морозова Тсхред Л. Я. Левина Корректор О, С, ЗайцеваЗаказ 3223/5 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д, 4/5 Типография, пр. Сапунова, 2 Центрированное напряжение исследуемой реализации параллельно с подачей в формирователь импульсов подводится к выпрямителю и после выпрямления поступает в аналогово- цифровой преобразователь.В моменты опросов, задаваемых импульсами генератора опроса, аналого-цифровой преобразователь преобразует напряжение в пропорциональное число импульсов. Эти импульсы считаются счетчиком импульсов И. По...

Номер патента: 279496

Опубликовано: 01.01.1970

Авторы: Германска, Иностранец, Иностранное

МПК: H03K 3/64

Метки: иатеитш1р, уйййческая

...сигнала с разными частотами: количеству частот соответствует обычноколичество используемых генераторов.С целью получения импульсных напряжений с необходимыми интервалами времени впредлагаемом устройстве выход триггера соединен с инвертирующим каскадом, а входвключен между заземленным конденсатором,емкость которого определяет частоту повторе.ния импульсов, и цепью обратной связи, выполненной в виде встречно-последовательносоединенных одного из диодов ячейки ИЛИи диода ячейки И, подключенных к выходинвертирующего каскада, при этом другойдиод ячейки ИЛИ соединен через входныеячейки И с соответствующими зажимами,на каждый из которых поступает сигнал запуска и срыва генератора,Кроме того, с целью получения несколькихнапряжений с...

Номер патента: 279701

Опубликовано: 01.01.1970

Автор: Коновалов

МПК: H03K 7/00, H03L 7/07

Метки: импульсно-кодовой, модуляцией, синхронизации, системы, циклам

...частотой следования циклов. Напряжение на накопителе достигает порогового. С выхода порогового устройства поступает сигнал на вход 24 элемен 10 та И 26, Поступающие на вход 25 того жеэлемента импульсы сигнала ошибки с выходасхемы 4 осуществляют торможение приемных распределителей путем изменения коэффициента деления делителя-распределителя 215 разрядов.Торможение приемных распределителейпроизводится на различное число импульсныхположений в зависимости от того, какие символы опробуются схемами 5 и б. Когда, на 20 пример, схема 4 опробует отличные от маркерных символы (00 или 11) и выдаетимпульс сигнала ошибки на вход 24 элементаИ 26, а схема 5 опробует чередующиесясимволы (01 либо 10), то не зависимо от25 характера символов, опробуемых...
