H03K — Импульсная техника

Номер патента: 209836

Опубликовано: 01.01.1968

Авторы: Ков, Кудельский, Ситников

МПК: H03K 29/00

Метки: 209836

...импульсами через схему совпадения 7 и выходнойформирователь подготовки 8 на ключи записи 9 поступает сигнал подготовки ключей.Через ключи записи счетчик вновь устанавливается в состояние, определяемое положением переключателей 12.В дальнейшем предустановка будет происходить автоматически после каждого переполнения счетчика.По своей природе описываемый счетчик ужеявляется задатчиком временных интервалов.Чтобы обеспечить большую точность заданного интервала времени, необходимо на шину14 подавать импульсы от кварцованногогенератора,Чтобы обеспечить регулировку временногоинтервала в широком диапазоне, достаточнодобавить в схему блок делителя частоты 11входных импульсов, который также можетбыть выполнен на фазоимпульсных элементах.Для...

Номер патента: 209838

Опубликовано: 01.01.1968

Авторы: Белопольский, Леандров, Филиппов

МПК: H03K 19/20

Метки: динамический, инвертор, многовходной, транзисторах

...его быстродействие и ул йчивость,На фиг. 1 приведена схема многовх динамического инвертора; на фиг. 2 - тактовых импульсов.Положительный импульс ГИ, прило точке 1, отрицательный импульс ГИ, - ке 2. На входы 3 и 4 прикладываются щающие сигналы, Динамический инверт стоит из двух транзисторов 5 и 6, рези 7, 8, 9, 10, 11 и 12, запоминающего кон тора 13, переключающей схемы на диод 15 и 16 и диодов 17, 18 и 19.Если во время действия положите импульса ГИ, ни на одном из входов тора нет отрицательных запрещающи Сразу же после запирания транзистора 5 конденсатор 13 начинает разряжаться через резистор 10 и базу выходного транзистора б, Транзистор 6 насыщается, и на его коллекторе формируется отрицательный выходной импульс до прихода...

Номер патента: 209841

Опубликовано: 01.01.1968

Авторы: Березна, Евсеев, Завод, Когутенко, Кравченко, Крипак, Кузнецов, Ленинградский, Марчук, Нестеренко, Ченко, Чирков, Шауман

МПК: H03K 19/16

Метки: совпадения, схема

...на входную обмотку элемента 2, сигнал У - на вход ключа 1, 2Входной сигнал поступает на базу триода клю:а 1, который открывается и напряжение на его коллекторе становится близким к нулю. Цепь записи информации с выходной обмотки элемента 2 во входную обмотку другого 2 элемента управляется потенциалом триода и его внутренним сопротивлением, Таким образом, при совпадении сигнала на выходной обмотке элемента 2 с нулевым потенциалом на тны схемы совпадения, содержащи иодные элементы и транзисторньп коллекторе триода к.поня 1 единица информации переписывается пз элемента 2 в нагрузку, Допускается стыковянпе одного элемента управляющего ключа с одним, двумя, тремя, четырьмя среррит-дподными элементами с образованием до четырех узлов...

Номер патента: 209844

Опубликовано: 01.01.1968

Авторы: Буга, Израйлит, Ленинградска

МПК: H03K 19/20

Метки: 209844

...амплитуде напряжения входного импульса (при наличии трех входных импульсов, два из них всегда будут скомпенсированы).Так как напряжениео ре транзистора 4 выбир209844 Предмет изобретения УУ Составитель Е. В. 1 йаксимов Корректоры: О. Б. Тюрина и 3. И. ТарасоваРедактор Б. Б. Федотов Текред Т. П, Курилко Лаказ 487/15 Тирак 530 ПодписноеЦНИИПИ Комитета по делам изооретений н открытий при Совете Министров СССРМосква, Центр, пр. Серова, д. 4 Типография, пр, Сапунова, 2 3чем половина напряжения ив, транзистор 4 в этом случае заперт и не влияет на работу транзистора б. При этом по цепи через диод 2 или д, участок эмиттер-база транзистора б и резистор о потечет базовый ток, отпирающий его переход эмиттер-коллектор, через резистор 10 потечет...

Номер патента: 209846

Опубликовано: 01.01.1968

Автор: Афиногенов

МПК: G11C 19/34, H03K 23/54

Метки: импульсов, счетчик

...ь единицу запоминающего эле 20 мента 1 первого разряда. Вход установки вединицу запоминающего элемента 1" -(гг - 1)-го разряда через схему ИЛИ 4 связан со входом установки в единицу запоминающего элемента 1" и-го разряда.25 В основу предлагаемого счетчика положенкольцевой сдвиговый регистр. Единица,сдвигаемая в предпоследний разряд, одновременно заносится в последний,Первый считаемый импульс заносится вЗо запоминающий элемент первого разряда реЗО ф=(а- - 1) 2+ 1 гистра. Каждый следующий импульс используется в качестве импульса сдвига,После заполнения всех запоминающих элементов регистра единицами производится начальная установка счетчика,Проиллюстрируем описанный принцип на примере счетчика, имеющего 4 запоминающих элемента 1...

Номер патента: 209847

Опубликовано: 01.01.1968

Автор: Алескер

МПК: H03K 17/80

Метки: переключатель, суммированиемнапряжений, трансформаторный

...взаимно компенсироваться.Кроме того, на этой же выходной шине произойдет сложение напряжений (того же знака, что и от входных проводов) от воздействия магнитного потока короткозамкнутой обмотки. 1-1 а других же шинах эти напряжения взаимно компенсируются, Картина всех выходных напряжений принимает такой же вид, как и в случае работы с двуполярными источниками,Предлагается при работе с однополярнымиисточниками снабдить переключатель двумя 30 управляемыми короткозамкнутыми обмотка209847 4 ми 1 и П. Обмотка 1 пронизывает строки О - 3 в одном направлении, строки 4 - б - в другом; обмотка П пронизывает строки 4 - 7 в том же направлении, что обмотка 1 строки 0 - 3. Последние пронизываются обмоткой П в обратном направлении.Обмотки замыкаются и...

Номер патента: 209848

Опубликовано: 01.01.1968

Авторы: Меерсон, Нейштадт

МПК: H03K 3/45

Метки: магнитный, статический, триггер

...усилителя растать еще медленнее, чем в после включения. В конце перехо 30 оудет закрыт, а упротекания тока нагрузки усилителя 2 через обмотку 11.Вследствие того, что усилитель 1 закрыт и ток его нагрузки мал, положительный потенциал точки соединения резисторов 9 и И низок, все напряжение питания этого усилителя падает на его рабочие обмотки 17 и 18. В нагрузке 4 усилителя 2 ток максимален, и положительный потенциал точки соединения конденсатора 12 с резистором 8 высок.Если на триггер поступает импульсный сигнал указанной на чертеже полярности, он закрывает открытый до этого усилитель 2, поддерживая усилитель 1 также в запертом состоянии. Закрытие усилителя 2 вызывает разряд конденсатора 12 ввиду того, что потенциал точки его...

Номер патента: 209858

Опубликовано: 01.01.1968

Автор: Голуенко

МПК: H03K 7/08, H03M 1/50

Метки: модулятор, широтно-импульскый

...сердечник промежуточных трансформаторов 6 и 7 и не создает помех на управляющем электроде тиристоров 4 и 6, Сопротивление резисторов 8 ограничивает ток через диоды 10 при насыщении дросселей магнитных 10 усилителей 1 и 2.В суммарной характеристике магнитныхусилителей 1 и 2 током смещения через обмотки 11 образована зона, нечувствительности, предотвращающяя включение тиристоров при переходном процессе, так что при нулевом управляющем сигнале индуктивность дросселей магнитных усилителей 1 и 2 большая, и трансформаторы 6 и 7 не перемагничиваются.При автогенерации модулятора после вклю чения одного из тиристоров отключается тиристор противоположного плеча, и конденсатор 12 перезаряжается; одновременно через цепь отрицательной...

Номер патента: 210219

Опубликовано: 01.01.1968

Автор: Димитраки

МПК: H03K 3/30

Метки: блокинг-генератор

...подключается источник питания, а другая образована последовательно соединенными обмотками 5 и 6 импульсного трансформатора 7 и переходом база - эмиттер транзистора 8, который с транзистором .9 противоположного типа проводимости образует аналог четырехслойной структуры.При включении питания конденсатор 4 заряжается до напряжения, установленного на 3 ор обеспечиваетом, так и в жд олько из однем случае требуется жим работы транзисте импульсы подавать,В посл менить р пускающи зажим 10 а 8, прим зобретения редм на двух транзисторах димости, базы которых орами соответствующих и 1 ийся тем, что, с целью сти работы при измененапряжения источника я модности выходного енератор выполнен по Блоиинг-генераторразного типа прово соединены с...

Номер патента: 210222

Опубликовано: 01.01.1968

Авторы: Ашман, Крупский

МПК: H03K 19/16

Метки: магнитный, элемент

....На чертеже схематически показан предлагаемый магнитный элемент. В сердечнике / элемента отверстия 2 и 3 расположены под углом, отличным от 90. "1 ерез отверстие 2 пропущены обмотка 4 запиои и выходная обмотка 5, а через отверстие 3 пропущена обмотка б опроса. Сердечник 1 выполнен из магнитного материала, обладающего гистерезисными,свойствами.Благодаря тому, что отверстия 2 и 3 расположены под углом, отличным от 90, ортогональность поля опроса относительно информационного потока с 1)нарушается и в инфор мационном магнитопроводе 7, кроме размагничивающего поля Н действует поле Н создаваемое непосредственно током опроса.10Так как направление поля Н, зависит огнааравления информационного потока (различного для 1 и О), а направление...

Номер патента: 210276

Опубликовано: 01.01.1968

Авторы: Гусев, Нечаев

МПК: H03K 3/00

Метки: импульсов, формирования, электромагнитах

Номер патента: 210487

Опубликовано: 01.01.1968

Автор: Орехов

МПК: H03K 9/02

Метки: времени, импульсов, напряжение, распределенных, ток

...двухполюсник 3 по цепи: дозирую. щий элемент 1,. накопительная ячейка 2, резистор в эмиттерной цепи транзистора токо стабилизирующего двухполюсника 3, переход эмиттер коллектор этого транзистора, дозирующий элемент 1.На фиг. 2,6 показаны импульсы в точке соединения нормализатора 4, токостабилизирующего двухполюсника 3, дозирующего элемента 1 и потенциально-токового ключа 5. За время длительности импульса на выходе нормализатора в указанной точке амплитуда импульса постоянна. После окончания импульса величина напряжения в этой точке скачком уменьшается. Величина скачка прямо пропорциональна величине напряжения конденсатора накопительного элемента 2. Затем конденсатор дозирующего элемента 1 разряжается и напряжение в упомянутой точке...

Номер патента: 210489

Опубликовано: 01.01.1968

Авторы: Богданов, Донецкий, Попов, Проектно

МПК: G11C 19/14, H03K 23/76

Метки: двоичный, счетчик

...амплитуда импульса помехи во много раз меньше амплитуды полезного импульса, элементы 9, 10, 11 остаются в прежнем состоянии. 15Импульс такта 1 считывает элемент 9 и переводит элемент б в единичное состояние 1. На выходе элемента 9 также появляется импульс помехи с малой амплитудой.Импульс такта 1 з считывает все элементы 20 регистра 4 и ключевой ферриттранзисторный элемент б. В цепи коллектор элемента 8 эмиттер элемента б проходит импульс тока, который переводит элемент 7 в единичное состояние 1. Таким образом, после трех тактовых 25 импульсов в регистре 3 записано число 0001,2. В регистре 3 записано 0011. Элементы 7 и 10 находятся в единичном состоянии 1, остальные - ,в нулевом состоянии О. Импульс добавления единицы в такте 1 считы...

Номер патента: 210493

Опубликовано: 01.01.1968

Автор: Ковель

МПК: H03K 3/286

Метки: 210493

...шиной питания, а через переключающийся контакт дистанционного переключателя соединены с коллектором резистивного усилителя входных импульсов. Триггеры, содержащие дистанционные переключатели тиристоры, включенные последовательно с обмотками дистанционного переключателя, и конденсаторы, известны.Предложенный триггер отличается от известных тем, что,в нем управляющие электроды тиристоров через резисторы соединены сотрицательной шиной питания, а через контакт дистанционного переключателя соединены с коллектором резистивного усилителявходных импульсов.Такое выполнение триггера ивысить его помехоустойчивость,На чертеже приведена принципиальная схема триггера,Триггер содержит резистивнна транзисторе 1, тиристоры 2онный переключатель с...

Номер патента: 210896

Опубликовано: 01.01.1968

Автор: Щедрин

МПК: H03K 5/02

Метки: формирователь-усилитель

...прямоугольной формы импульсов,В предложенном устройстве управляющий электрод вспомогательного тиристора подсоединен к общей шине через последовательную цепочку из двух диодов, аноды которых подключены к катоду этого же тиристора через индуктивность кон 1 ура, что позволяет получить импульсы прямоугольной формы при изменяющейся нагрузке и произвольной форме входного сигнала.Принципиальная схема предлагаемого устройства приведена на чертеже.В исходном состоянии рабочий тиристор 1, запираемый по управляющему электроду, и вспомогательный триодный тиристор 2 закрыты, а конденсатор 3 разряжен.Входной сигнал переводит тиристор 1 в проводящее состояние. Б результате напряжение питания Е формирует на нагрузке 4 передний фронт выходного...

Номер патента: 210897

Опубликовано: 01.01.1968

Автор: Кнорин

МПК: H03K 23/80

Метки: импульсов, кольцевой, счетчик

...только одна ячейка).Первый счетный импульс перебрасывает ячейку на туннельном, диоде 1 в состояние О. По окончании действия этого имаульса состояние, когда все ячейки находятся в положении О, становится невозможным, и триггерная ячейка на туннельном диоде 2 перебрасывается в,положение 1 под дейст вием импульса на индуктввности 3, передаваемого на нее через диод 4. Аналогично происходит продвижение единицы по ячейкам счетчика под действием 10 каждого входного импульса. После приходаи входных импульсов первая ячейка оказывается вновь установленной в положение 1, и процесс ктовторяется.Поскольку ячейки в положении О пред ставляют собой весьма малое сопротивлениедля счетного импульса, последний оказывается практически полностью, приложенным...

Номер патента: 210898

Опубликовано: 01.01.1968

Авторы: Горнштейн, Ронин

МПК: H03K 21/02

Метки: входных, импульсов, разделения, реверсивного, счетчика

...к счетным импульсам.Схема предложенного устройства приведена на чертеже.Оно состоит из двух триггеров 1 и 2 сравниваемых частот, управляющих схемами совИмпульсы сравниваемых частот поступаютна единичные входы триггеров 1 и 2 сравни ваемых частот. Импульсы стробирующей частоты поступают на счетный вход триггера 7 стробирующей частоты, выходы которого через одновибраторы б и б поданы на один из входов схем совпадения 3 и 4, вторые входы 15 которых управляются единичными выходамитриггеров 1 и 2 сравниваемых частот. При совпадении включенного состояния одного из триггеров сравниваемых частот с импульсом соответствующего одновибратора срабатывает 20 одна из схем совпадения. При этом переключается триггер 10 управления шинами реверсивного...

Номер патента: 210900

Опубликовано: 01.01.1968

Авторы: Бровин, Гапонов, Карлинер, Нехаев, Новосибирский

МПК: H03K 4/08

Метки: генератор, пилообразной, формы

...пилообразного тока в нагрузочной индуктивности индуктивность 7 должна быть меньше индуктивности 3, частота резонансного контура при отключенной индуктивности 7 должна быть ниже частотыпилообразного тока и частота импульсов, отпирающих вентили 5 и б, должна быть равначастоте пилообразного тока (импульсы, отпи 5 рающие вентиль 5, должны быть сдвинуты наполпериода пилообразного тока относительноимпульсов, отпирающих вентиль б).При отключенной индуктивности 7 изменение напряжения на контуре определяется егоО резонансной частотой. При отпирании вентиля к контуру подключается дополнительнаяиндуктивность 7 и напряжение изменяется сболее высокой частотой, так как индуктивность контура уменьшается,5 Переброс напряжения осуществляется...

Номер патента: 210942

Опубликовано: 01.01.1968

Авторы: Машлыкин, Телемеханики

МПК: H01H 47/32, H03K 5/153

Метки: полупроводниковое, реле

...Вх отсутствует, триак Т, включен, а триак Тз выключены как при постоянном напряжении любото знака, так и при переменном напряжении питания, поскольку через управляющий электрод триака Т, протекает ток, Триак Тпредназначенный для шунтирования тока управления триака Ттакже выключен,Г 1 ри переменном напряжении питания величина среднего тока в нагрузке Яз нормально включенного триака плавно регулируется элементами Л,С 1, включенными в цепь управления этого триака, Причем использование стабилитронов КС, и ЛС дает возможность достаточно точно задать угол отпирания триака Т 1 и тем самым средний анодный ток.Схема надежно работает на переменном токе по управляющей и управляемой цепям, а также при постоянном токе любой, полярности на входе. В...

Номер патента: 211150

Опубликовано: 01.01.1968

Авторы: Буга, Израйлит, Ленинградска

МПК: H03K 19/20

Метки: два, модулю, сумматор

...полярности (в том числе с напряжением, равным нулю) на выходной обмотке импульсного трансформатора 3 потенциал близок к нулю.Переход эмиттер - база транзистора 8 заперт, ток через резистор 9 равен нулю, и на выходе 10 устройства высокий потенциал.При наличии импульса только на одном извходов (1 или 2) на выходной обмотке импульсного трансформатора 3 возникает импульс напряжения положительной или отри цательной полярности и через один из диодов(6 или 7), эмиттерно-базовую цепь транзистора 8 и один из резисторов (4 или 5) течет ток, отпирающий транзистор, и на выходе 10 схемы оказывается низкий потенциал.15 При этом схема обеспечивает суммирование по модулю два.Схема, показанная на фиг. 2, содержит входы 11, 12, трехобмоточный импульсный...

Номер патента: 211153

Опубликовано: 01.01.1968

Авторы: Константинов, Нетребенко

МПК: H03K 9/02

Метки: амплитуды, напряжение, периодического, сигнала

...запоминающую ячейку 4, вход которой соединен с выходом усилителя 1, а выход - с его входом через резистор 5, и управляемый ключ б, полюсы которого соединены соответственно с выходом повторителя напряжения и со входом усилителя через резистор 7.Схема работает следующим образом.Входной синусоидальный сигнал подается в точку 8 схемы, выходной - снимается с точки 9. Основная ячейка 2 запоминает положительное напряжение, соответствующее отрицательному полупериоду измеряемого напряжения (или тока), Вспомогательная ячейка 4 запоминает отрицательное напряжение, соответствующее положительному полупериоду измеряемого напряжения. В моменты, соответствующие положительным полупериодам на входе, ключ б разомкнут, и основная запоминающая ячейка 2 на...

Номер патента: 211155

Опубликовано: 01.01.1968

Авторы: Вербицкий, Розен, Троцко

МПК: H03K 5/22

Метки: 211155

...после другого, минимальное время между выходными импульсами равно интервалу разделения тоНа фиг. 1 показана схема предложенного 0 устройства; на фиг. 2 - процессы в трансформаторах схемы; на фиг. 3 - расположение разделяемых импульсов во времени.рабочая точка Тр, трансформатора перемещается по траектории К - 1 - и. На заднем фронте этого импульса происходит спад потока (движение точки от т в направлении и), в результате чего в обмотке Ф 2 индуктируется э. д. с запускающая блокинг-генератор. Импульсом тока л, точка переводится в положение 5. По окончании блокинг-процесса сердечник возвращается в состояние, которому отвечает точка К. Параметры блокинг-генератора таковы, что импульс л, имеет длительность тю С приходом импульса в,...

Номер патента: 211156

Опубликовано: 01.01.1968

Авторы: Злобин, Клюкин, Шапаренко

МПК: G11C 19/00, H03K 23/00

Метки: импульсов, многоканальный, счетчик

...времени 5 программный блок 8 выдает серию управляющих импульсов, следующих в определенной последовательности: импульс считывания, на которыйформирователь 5 тока считывания вырабатывает импульс тока считывания, достаточныйдля перемагничивания соответствующей строки ферритовой матрицы в нулевое состояние;импульс разблокировки усилителей 22 чтения; импульс добавления Ь,з регистр памяти 24, возникающий при поступлении на входпрограммного блока 8 импульса с соответствующего триггера переполнения через схему ИЛИ 7, импульс запрета, поступающийчерез схему НЕ - И 15 н запускающий огенераторов 23 тока запрета, сигнал блокировки на каждый из которых подается с соответствующего триггера 24 регистра памяти, импульс записи на формирователь...

Номер патента: 211158

Опубликовано: 01.01.1968

МПК: H03K 3/45

Метки: счетнымвходом, триггер, феррит-транзисторный

...управлении процессом перемагничивания от сигналов помех, что является серьезным недостатком, так как сигналы помех - следствие неидеальности петли гистерезиса сердечников. Это обстоятельство, а также наличие в схеме диодов обуславливают низкую надежность работы устройства. Кроме того, в известных схемах триггеров на одной феррит-транзисторной ячейке предъявляются жесткие требования к параметрам управляющих сигналов и к параметрам элементов триггера.Предложенный триггер со счетным входом также содержит одну феррит-транзисторную ячейку с положительной и отрицательной обратными связями и отличается от известных тем, что на вход обмотки записи, соединенной одним концом с обмоткой считывания, а другим с коллекторной обмоткой и отрицательной...

Номер патента: 211159

Опубликовано: 01.01.1968

МПК: G11C 19/14, H03K 23/56, H03K 23/76 ...

Метки: 211159

...в единицу путем подачи тока в обмотку подмагничивания Уз, Входные импульсы счета подаются на входную обмот ку записи ячейки 1 и далее на счетный входячейки 3, где в пределах длительности входного сигнала создается магнитное поле считывания и осуществляется заряд входного конденсатора С а после окончания входного 25 сигнала создается магнитное поле записи засчет разряда входного конденсатора через сопротивление Я, и обмотку записи Т,. На вы ходе ячейки т в процессе счета вырабатыва ются сигналы переноса. С выходной обмотки 30 Гз эти сигналы подаются на обмотку считы211159 Пред м ет из о б р ет ения Составитель И. Н. Горелов Резактор Л. А, Утехина Техред А. А. Камышникова Корректоры: М. И. Ромапова и С, А, БашлыковаЗаказ 583,18...

Номер патента: 211577

Опубликовано: 01.01.1968

Авторы: Сухомлинов, Юлдашев

МПК: H03K 3/30, H03K 3/64

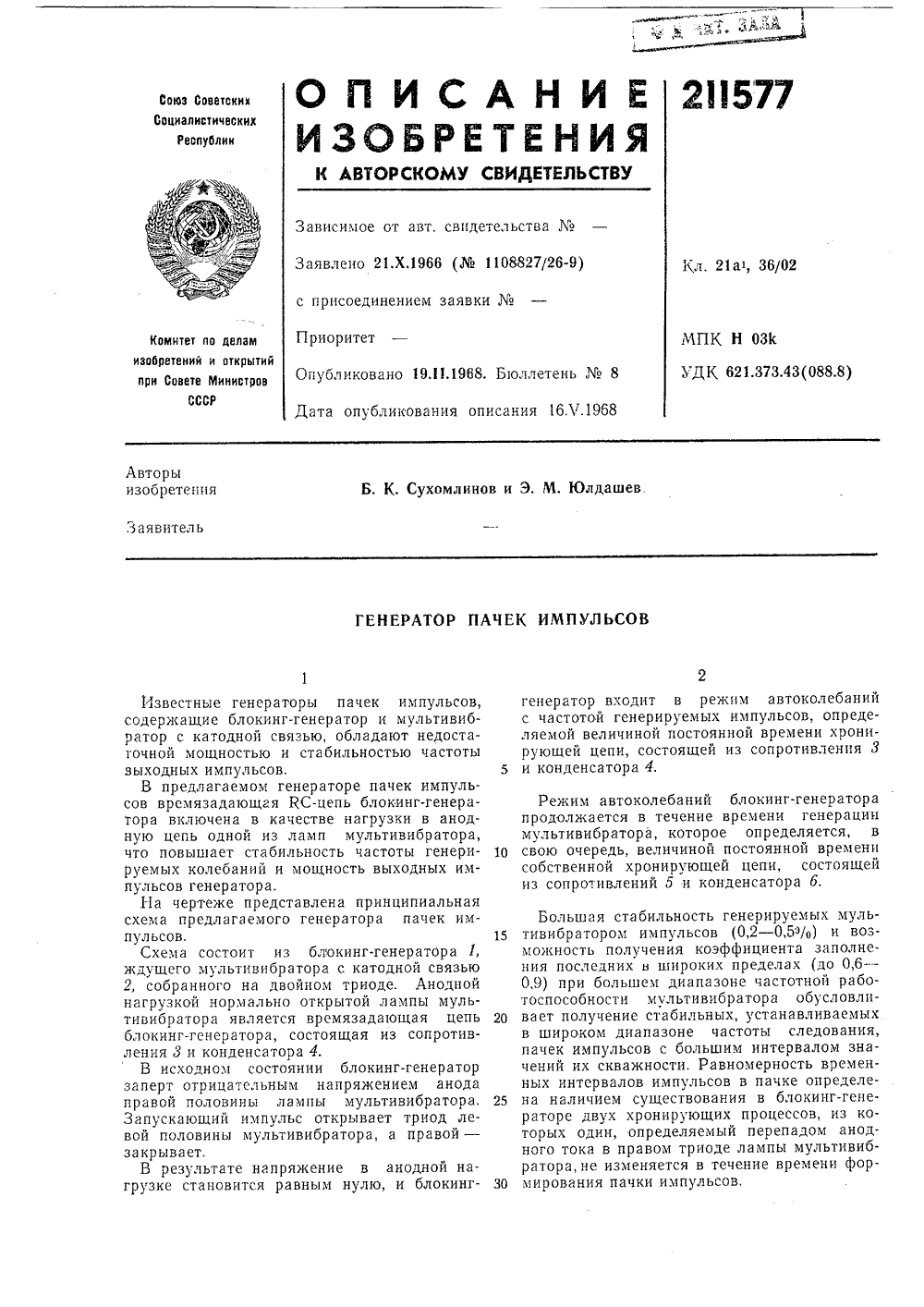

Метки: генератор, импульсов, пачек

...пачек импульсов времязадающгя КС-цепь блокинг-генератора включена в качестве нагрузки в анодную цепь одной из ламп мультивибратора,что повышает стабильность частоты генерируемых колебаний и мощность выходных импульсов генератора.На чертеже представлена принципиальнаясхема предлагаемого генератора пачек импульсов, 15Схема состоит из блокинг-генератора 1,ждущего мультивибратора с катодной связью2, собранного на двойном триоде. Аноднойнагрузкой нормально открытой лампы мультивибратора является времязадающая цепь 20блокинг-генератора, состоящая из сопротивления 3 и конденсатора 4.В исходном состоянии блокинг-генераторзаперт отрицательным напряжением анодаправой половины лампы мультивибратора, 25Запускающий импульс открывает триод левой...

Номер патента: 211578

Опубликовано: 01.01.1968

Авторы: Горохов, Колосов, Щедрин

МПК: H03K 5/02

Метки: импульсов, усилитель

...схема описываемого 20 устройства приведена на чертеже.В исходном состоянии (питание включено, входные импульсы отсутствуют) запираемый по управляющему электроду тиристор 1 и триодный тиристор 2 закрыты. При поступ ленни на вход усилителя импульса отрицательной полярности в цепи катод - управляющий электрод тиристора 1 возникает ток, переводящий тиристор 1 в проводящее состояние. При этом на нагрузке 3 формирует ся передний фронт выходного положительного импульса, и одновременно на триодный 2тиристор 2 подается питающее напряжение. В результате к аноду диода 4 через резистор 5 и эквивалентное сопротивление управляющего перехода тиристора 1 прикладывается положительное напряжение источника питания и отрицательное напряжение...

Номер патента: 211580

Опубликовано: 01.01.1968

Авторы: Базанин, Бурдэ

МПК: H03K 3/30

Метки: задержки, линия, магнитострикционная

...колебаний в звуко- проводе будет больше уровня колебаний преобразователя во столько раз, во сколько диаметр основания преобразователя больше диаметра проволочного звукопровода.Благодаря выигрышу в коэффициенте передачи в предлагаемой линии задержки для звукопровода может быть использован материал с высокой температурной стабильностью задержки, который обладает относительно слабыми магнитострикционными свойствами.Принцип работы предлагаемой линии задержки поясняется чертежами.На фиг. 1 показана принципиальная схема магнитострикционной линии задержки; на фиг, 2 - входной электрострикционный преобразователь с концентратором.Злектромагнитострикционная линия задержки состоит из проволочного звукопровода 1 с концентратором 2, входного...

Номер патента: 211581

Опубликовано: 01.01.1968

Авторы: Рыбин, Черепанов

МПК: H03K 3/53

Метки: емкостной, накопитель

...с делителя, в сторону опережения, Сдвинутые импульсы поступают 15 на селектор 7.Генератор 8 программ начинает работу огвнешнего запускающего импульса. Одновременно этот импульс поступает на разрешающую схему 9, которая, в свою очередь, от крывает селектор 7. Импульсы, поступающиеот схемы б сдвига через селектор, подаются на сетку проходного тиратрона 10 и отпирают его. Импульсы тока тиратрона заряжают накопитель 11. При достижении напря жением на накопителе одного из каналов заданного уровня схема 12 сравнения вырабатывает импульс, который приводит разрешающую схему 9 в исходное состояние, Селектор закрывается и прекращает поступление под- ЗО жигающих импульсов на сетку проходного211581 Предмет изобретения оставитель Э,...

Номер патента: 211589

Опубликовано: 01.01.1968

Авторы: Доброхотов, Седиков

МПК: H03K 5/02

Метки: усилитель

...второй каскад, собранный по схеме составного транзистора с общим эмиттером. Напряжение на базу транзистора 2 поступает с коллекторной на грузки транзистора входного каскада 5.Эмиттер входного каскада подключен к сопротивлениям б и 7, по которым протекает выходной ток отклонения, Так как выходной ток в 500 в 10 раз больше входного, каскад 5 5 работает в режиме, близком к режимуэмиттерного повторителя: на сопротивлениях 6, 7 нагрузки повторяется входное напряжение, которое и определяет величину выходного тока, протекающего через катушку индук тивности. Таким образом осуществляетсяотрицательная обратная связь, определяющая стабильность и линейность усилителя.211589 Предмет изобретения Составитель А. РассмотровТехред Т. П, Курилко...
