Ждущий мультивибратор

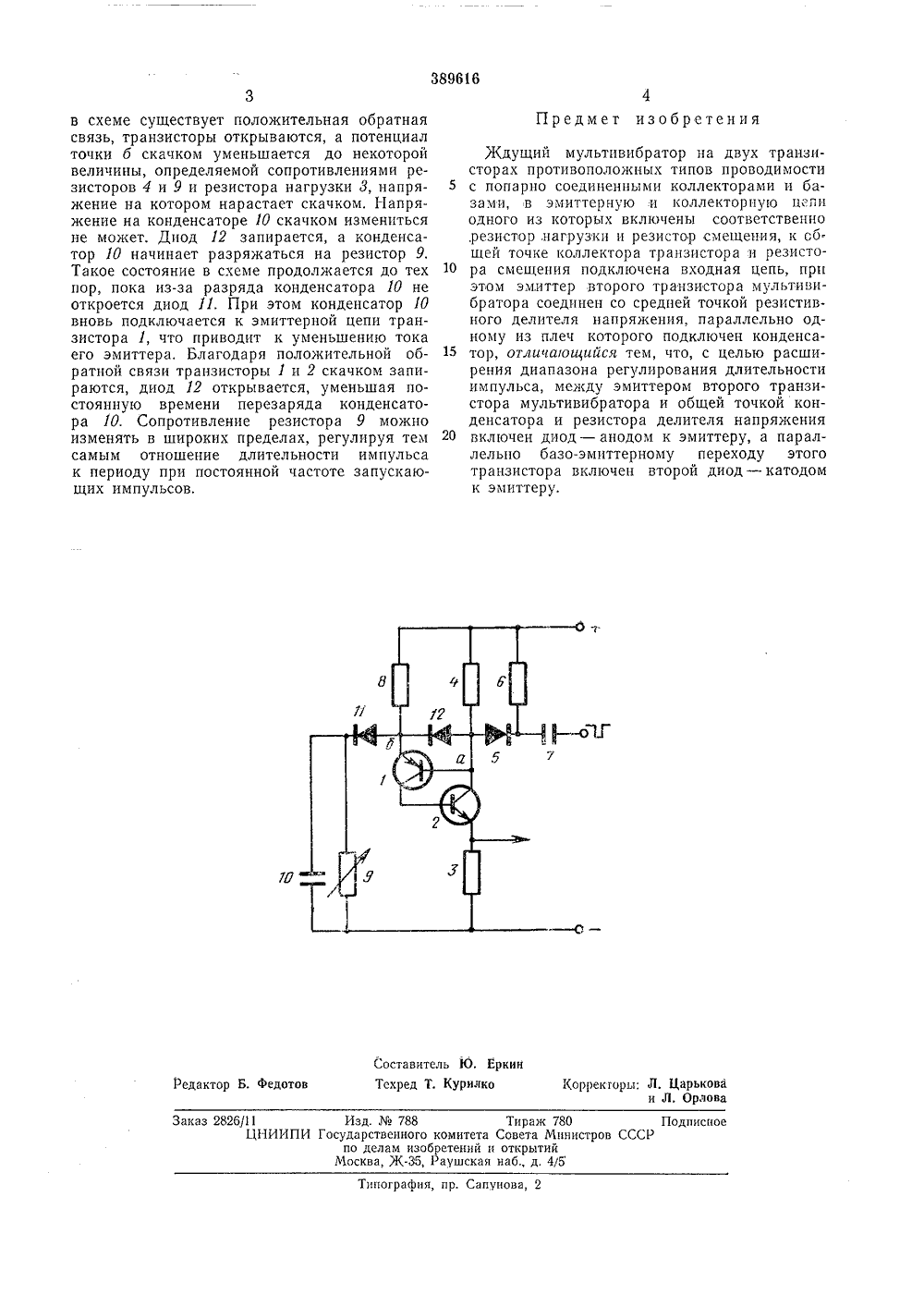

О П И С А Н И Е 389616ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВНДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик 1 в. р-ь 11 ,;У Зависимо от двт. свидетельства Ме Заявлено 24,%.1971 (Мо 1651569,26031 3/ М. К с п исоединением заявки Ме осударственныи комитеСовета о 1 ннистров СССРпо делам изооретенийи открытий риорите публико ДК 621.373.5(088.8) цо 05,7.1973. Бюллетень Ме 29икования описания ЗО,Х,1973 ата опу чФнститут те ергиенк сковский ордена Ленина энергетический аявител ЦИЙ МУЛЪТИВИБРАТОР Изобретение от нике. Мультивпбр ван в различных качестве управл пульсов. хема предлагаемого устройносится к им втор может б электронных емого форми ульснои техть использостройствах в ователя им 5 Известен ждущии мультцвцбратор на двух транзисторах противоположных типов проводимости с попарно соединенными коллекторами и базами, в эмпттерцую и коллекторную 10 цепи одного из которых включены соответственно резистор нагрузки и резистор смещения. К общей точке коллектора транзистора ц резистора смещения подключена входная цепь. Эмцттер второго транзистора мульти впбратора соедицец со средней точкой резистивцого делителя напряжения, параллельно одному цз плеч которого подключен конденсатор.Цель цзобрстецця - расширение диапазона 20 регулирования длцтельцости импульса мультцвпбратора,Предлагаемый ждущий мультивибратор отличается тем, что между эмиттером второго транзистора и общей точкой конденсатора и 25 резистора делителя напряжения включен диод - анодом к эмцттеру, а параллельно базо-эмиттсрцому переходу этого транзистора включен второй диод - катодом к эмиттеру.1.1 а чертеже представлена принципиальная 30 электрическая сства.Мультивцбратор выполнен на транзисторах 1 и 2 противоположных типов проводимости с попарно соединенными коллекторами и баздмц. Между эмцттером транзистора 2 и отрицательной шиной питания включен резистор нагрузки 3. Обп;дя точка а базы транзистора 1 ц коллектора транзистора 2 через резистор смещения 4 соединена с положительной шиной пцтаьц 1 я. К этой точке подключена входная цепь, состоящая из диода 5, резистора б ц конденсатора 7. Эмиттер транзистора 1 соединен со средней точкой б резистивного делителя, состоящего из резистора 8 и 9. Параллельно резистору 9 включен конденсатор 10. Между эмпттером транзистора 1 ц обкладкой конденсатора 10 включен диод 11 - анодом к эмцттеру транзистора 1, Параллельно базо-эмиттерцому переходу последнего включен диод 12 - катодом к эмцттеру.В исходном состояшш транзистор 1 закрыт, так кдк потенциал его эмиттера ниже потенциала базы. Диоды 11 и 12 при этом открыты, потенциал точки б определяется сопротивлениями резисторов 4, 8 и 9 и напряжением на диодах 11 ц 12, Отрицательный импульс запуска, поступающий ца конденсатор 7, запирает диод 12 ц отпирает транзистор 1. Поскольку прц таком включении транзисторов389616 оставител кин ктор Б, Федот Техред Т. Курилк оррекгоры, Л, Царькова и Л, Орловааказ 2826/11ЦНИИП Изд,788 сударствснного по делам изо Москва, Ж, Тираж 780комитета Совета Министров Сретений и открытийРаушская наб., д. 4/5 Подписно ипография, пр. пунова, 2 в схеме существует положительная обратная связь, транзисторы открываются, а потенциал точки б скачком уменьшается до некоторой величины, определяемой сопротивлениями резисторов 4 и 9 и резистора нагрузки 3, напряжение на котором нарастает скачком. Напряжение на конденсаторе 10 скачком измениться не может. Диод 12 запирается, а конденсатор 10 начинает разряжаться на резистор 9. Такое состояние в схеме продолжается до тех пор, пока из-за разряда конденсатора 10 не откроется диод 11. При этом конденсатор 10 вновь подключается к эмиттерной цепи транзистора 1, что приводит к уменьшению тока его эмиттера. Благодаря положительной обратной связи транзисторы 1 и 2 скачком запираются, диод 12 открывается, уменьшая постоянную времени перез а ряда конденсатора 10. Сопротивление резистора 9 можно изменять в широких пределах, регулируя тем самым отношение длительности импульса к периоду при постоянной частоте запускающих импульсов. Предмет изобретения Кдущий мультивибратор на двух транзисторах противоположных типов проводимости 5 с попарно соединенными коллекторами и базами, в эмиттерную и коллекторную цепи одного из которых включены соответственно ,резистор, нагрузки и резистор смещения, к сб.щей точке коллектора транзистора и резисто ра смещения подключена входная цепь, приэтом эмиттер второго транзистора мультивибратора соединен со средней точкой резистивного делителя напряжения, параллельно одному из плеч которого подключен конденса тор, отличающийся тем, что, с целью расширения диапазона регулирования длительности импульса, между эмиттером второго транзистора мультивибратора и общей точкой конденсатора и резистора делителя напряжения 20 включен диод в анодом к эмиттеру, а параллельно базо-эмиттерному переходу этого транзистора включен второй диод - катодом к эмиттеру.
