Формирователь разнополярных импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 387512
Автор: Сдатчиков
Текст

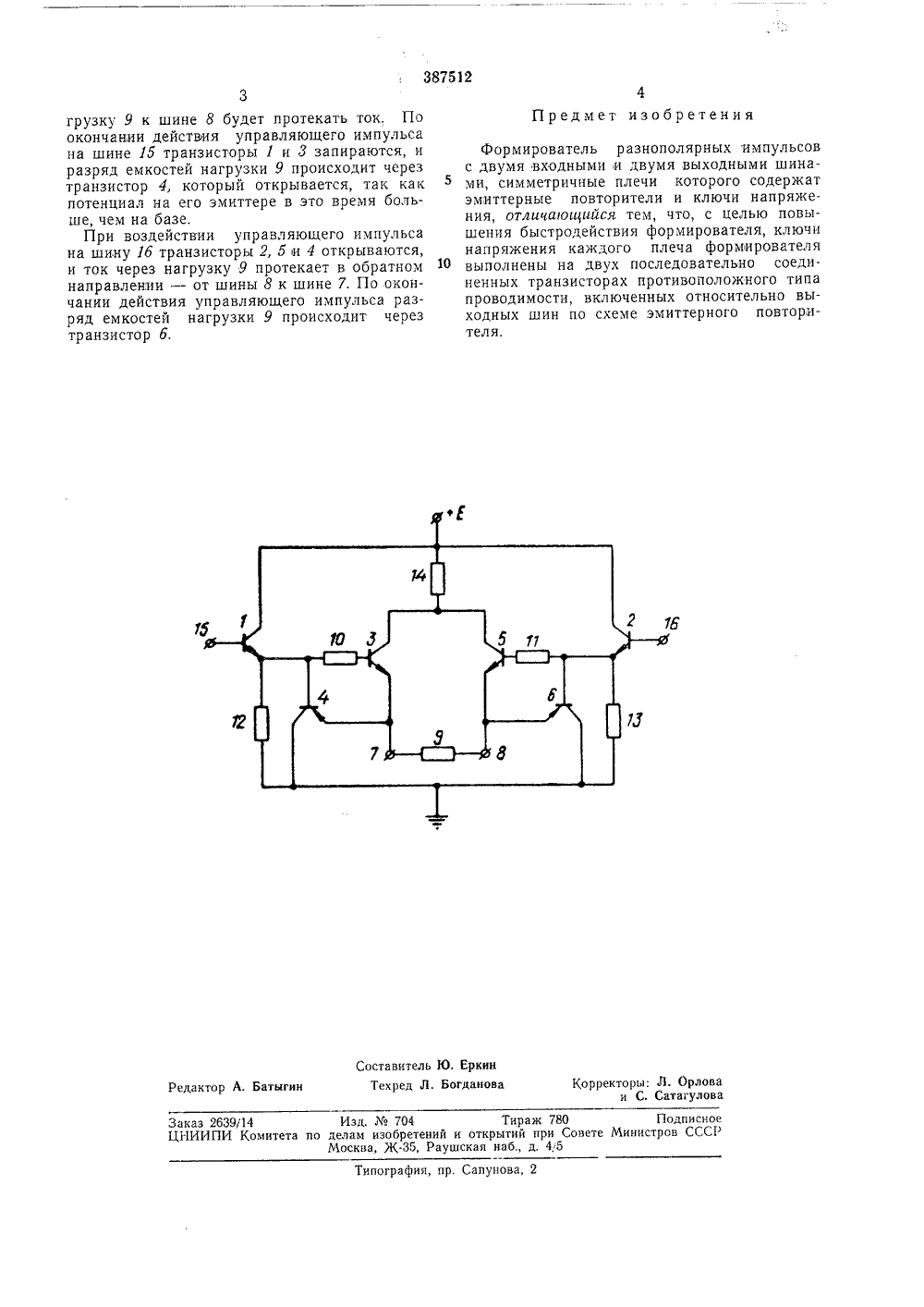

О П И САН-И Е 38752ИЗОБРЕТЕНИЯ Сойз Советских Социалистических РеооублиыК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваЗаявлено 24.1 Х.1971 ( 1699645126-9) М, 1 л, Н 031 5/00 присоединением заявкиКомитет ло делам таобретений и открытий ори Совете Министров СССР.И,1973, Бюллетень27 УДК 621,374.5(088.8) Дата опубликования описания 25.1 Х,19 Автор зобретеция Н, В, Сда в Заявитель ФОРМИРОВАТЕЛЬ РАЗНОПОЛЯРНЫХ ЬСОВ Изобретение относится к автоматике и может быть использовано в быстродействующих запоминающих устройствах (ЗУ), в частности в ЗУ на плоских и цилиндрических магнитных пленках с управлением ца интегральныхх схемах.Известный формирователь разнополярных импульсов с двумя входными и двумя выходными шинами, симметричные плечи которого содержат эмиттерпые повторители и ключи напряжения, характеризуется низким быстродействием,Цель изобретения - повышение быстродействия формирователя.Для этого ключи напряжения каждого плеча формирователя выполнены на двух последовательно соединенных транзисторах проти воположного типа проводимости, включенных относительно выходных шин по схеме эмиттерного повторителя.На чертеже представлеа схема предлагаемого устройства.Формирователь состоит из двух симметричных плеч, содержац(их входные эмиттерные повторигели ца тпанзисторах 1 и 2 типа и - р - п ц ключи напряжения, выполненные ца двух последовательно соединенных транзисторах 3, 4 и 5, 6 типа и - 1 г - и и р - г - р. К эмиттерам транзисторов 3 и 4 подключена выходная шина 7, а к эмиттерам транзисторов 5 и 6 - выходная шина 8. Нагрузка 9 подключена к шинам 7 и 8. Базы транзисторов 4 и 6 непосредственно, а базы транзисторов 3 и 5 через резисторы 10 и 11 соединены с резисторами 12 и 13 соответственно, 1 оллекторы транзисторов 4 и 6 типа р - и - р подключены к общей шине, а коллекторы транзисторов 3 и 5 типа п - р - и через резистор 14 - к источнику питания. Резистор 14 ограничивает коллекторные токи транзисторов 3, 4, 5 и 6, а резисторы 10 и 11 - базовые токи транзисторов 3 и 5 при низкоомцой нагрузке формирователя, Базовые токи транзисторов 4 и 6 протека:от соответствецго через эмиттерные резисторы 12 и 13. Входные шины 15 и 16 служат для подачи управляющих импульсов на базь: транзисторов 1 и 2. При отсутствии управляющих импульсов на входных шинах 15 и 16 все транзисторы формирователя заперты, и ток через нагрузку 9 не протекает, При воздействии па один из входов формирователя положительного импульса, например на шину 15, открывается транзистор 1 входного эмиттерцого повторителя, транзистор 3 и транзистор 6 протцвополокного плеча формирователя, потенциал базы которого при запертом транзисторе 2 близок к нулю, В результате во время действия управляющего импульса от шины 7 через на387512 Предмет изобретения Составитель Ю, Еркин Техред Л. Богданова Корректоры: Л. Орлова и С, СатагуловаРедактор А. Батыгин Заказ 2639/14 Изд704 Тираж 780 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 45 Типография, пр. Сапунова, 2 грузку 9 к шине 8 будет протекать ток, По окончании действия управляющего импульса на шине 15 транзисторы 1 и 8 запираются, и разряд емкостей нагрузки 9 происходит через транзистор 4, который открывается, так как потенциал на его эмиттере в это время больше, чем на базе.При воздействии управляющего импульса на шину 16 транзисторы 2, Б и 4 открываются, и ток через нагрузку 9 протекает в обратном направлении - от шины 8 к шине 7. По окончании действия управляющего импульса разряд емкостей нагрузки 9 происходит через транзистор б,Формирователь разнополярных импульсовс двумя входными и двумя выходными шинами, симметричные плечи которого содержат эмиттерные повторители и ключи напряжения, отличаощийся тем, что, с целью повышения быстродействия формирователя, ключи напряжения каждого плеча формирователя 10 выполнены на двух последовательно соединенных транзисторах противоположного типа проводимости, включенных относительно выходных шин по схеме эмиттерного повторителя.
СмотретьЗаявка
1699645
Н. В. Сдатчиков
МПК / Метки
МПК: H03K 5/00
Метки: импульсов, разнополярных, формирователь
Опубликовано: 01.01.1973
Код ссылки
