Генератор импульсов

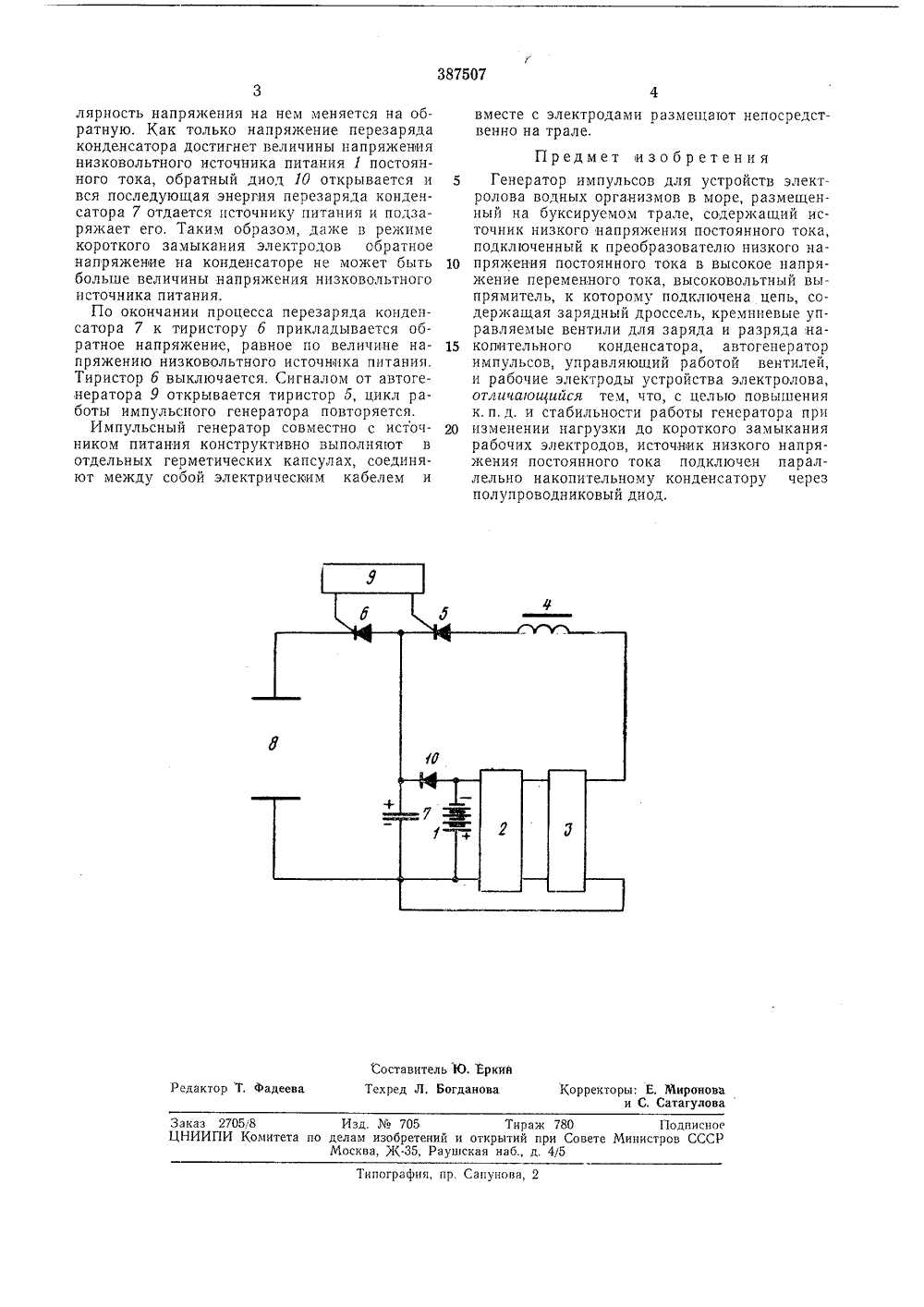

О П А - Й Е ИЗОБРЕТЕНИЯ блюз ьоеетских СоциалистическихРеспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваЗаявлено 01.Ч 1.1971 ( 1666435/26-9) М,Н 031 3/33 рисоедине заявкиПриоритетОпубликовано 21.Ч,1973. Бюллетень27Дата опубликования описания 1.Х.1973 Комитет изобретеиий еламткрытий ДК 621,373.5(088.8) истро при СоветеССС Авторыизобретени. П. Мелентьев и Я, П, Шаурин ентральное проектно-конструкторское н технологическое Главного Управления Западного бассейна явитель НЕРАТОР ИМПУЛЬСОВ ульсной техния лова водных креветок, в ля ст ойИзобретение относится к импке и может быть применено длорганизмов в море, напримерИзвестен генератор импульсо д у рств электролова водных организмов в море,размещенный на буксируемом трале, содержащий источник низкого напряжения постоянного тока, подключенный к преобразователю низкого напряжения постоянного тока ввысокое напряжение переменного тока, высоковольтный выпрямитель, к которому подключена цепь, содержащая зарядный дроссель,кремниевые управляемые вентили для зарядаи разряда накопительного конденсатора, автогенератор импульсов, управляющий работойвентилей, и рабочие электроды устройстваэлектролова.Цель изобретения - повысить к. п, д. истабильность работы генератора при изменении,нагрузки до короткого замыкания рабочих электродов. Для этого источник низкогонапряжения постоянного тока подключен параллельно накопительному конденсатору через полупроводниковый диод.На чертеже изображена схема предлагаемого генератора.Он состоит изпостоянного токапостоянного напное напряжение,низковольтного источника 1 , преобразователя 2 низкого ряжения в высокое перемен- высоковольтного выпрямителя 3, дросселя 4, зарядного тиристора (вентиля) б, разрядного тиристора (вентиля) б, накопительного конденсатора 7, рабочих электродов 8, автогенератора 9 и диода 10.5 Устройство работает следующим образом.При включении питания напряжение от низковольного источника 1 постоянного тока подается к преобразователю 2 напряжения, преобразуется им в высокое переменное напря 10 жение, которое выпрямляется выпрямителем3 и подается для питания. Автогенератор 9формирует управляющие импульсы, которыепоочередно подаются на управляющие электроды иристоров б и б и поочередно открыва 15 ют их. Автогенератор определяет частоту повторения импульсов,на выходе импульсного генератора,При отпирании тиристора б накопительныйконденсатор 7 через зарядный дроссель 4 за 20 ряжается приблизительно до удвоенного значения выпрямленного напряжения выпрямителя д (резонансный процесс зарядки). Приэтом к тиристору б прикладывается обратноенапряжение и он выключается,25 Диод 10 не проводит, так как его р - п-переход смещен в обратном направлении.При отпирании тиристора б конденсатор 7заряжается на рабочие электроды 8. Разрядконденсатора носит колебательный характер,30 в результате чего он перезаряжается, т. е. поРедактор Т, Фадеева Заказ 27058 Изд. Ма 705 Тираж 780 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 3лярность напряжения на нем меняется на обратную. Как только напряжение перезаряда конденсатора достигнет величины напряжения низковольтного источника питания 1 постоянного тока, обратный диод 10 открывается и вся последующая энергия перезаряда конденсатора 7 отдается источнику питания и подзаряжает его. Таким образом, даже в режиме короткого замыкания электродов обратное напряженне на конденсаторе не может быть больше величины напряжения низковольтного источника питания.По окончании процесса перезаряда конденсатора 7 к тиристору б прикладывается обратное напряжение, равное по величине напряжению низковольтного источника питания, Тиристор б выключается. Сигналом от автоге,нератора 9 открывается тиристор 5, цикл работы импульсного генератора повторяется.Импульсный генератор совместно с источником питания конструктивно выполняют в отдельных герметических капсулах, соединяют между собой электрическим кабелем и вместе с электродами размещают непосредственно на трале. Предмет изобретения 5 Генератор импульсов для устройств электролова водных организмов в море, размещенный на буксируемом трале, содержащий источник низкого напряжения постоянного тока, подключенный к преобразователю низкого на пряжения постоянного тока в высокое напряжение переменного тока, высоковольтный выпрямитель, к которому подключена цепь, содержащая зарядный дроссель, кремниевые управляемые вентили для заряда и разряда на копительного конденсатора, автогенераторимпульсов, управляющий работой вентилей, и рабочие электроды устройства электролова, отличающийся тем, что, с целью повышения к.п.д. и стабильности работы генератора при 20 изменении нагрузки до короткого замыканиярабочих электродов, источник низкого напряжения постоянного тока подключен параллельно накопительному конденсатору через полупроводниковый диод.
