Помехоустойчивый формирователь импульсов

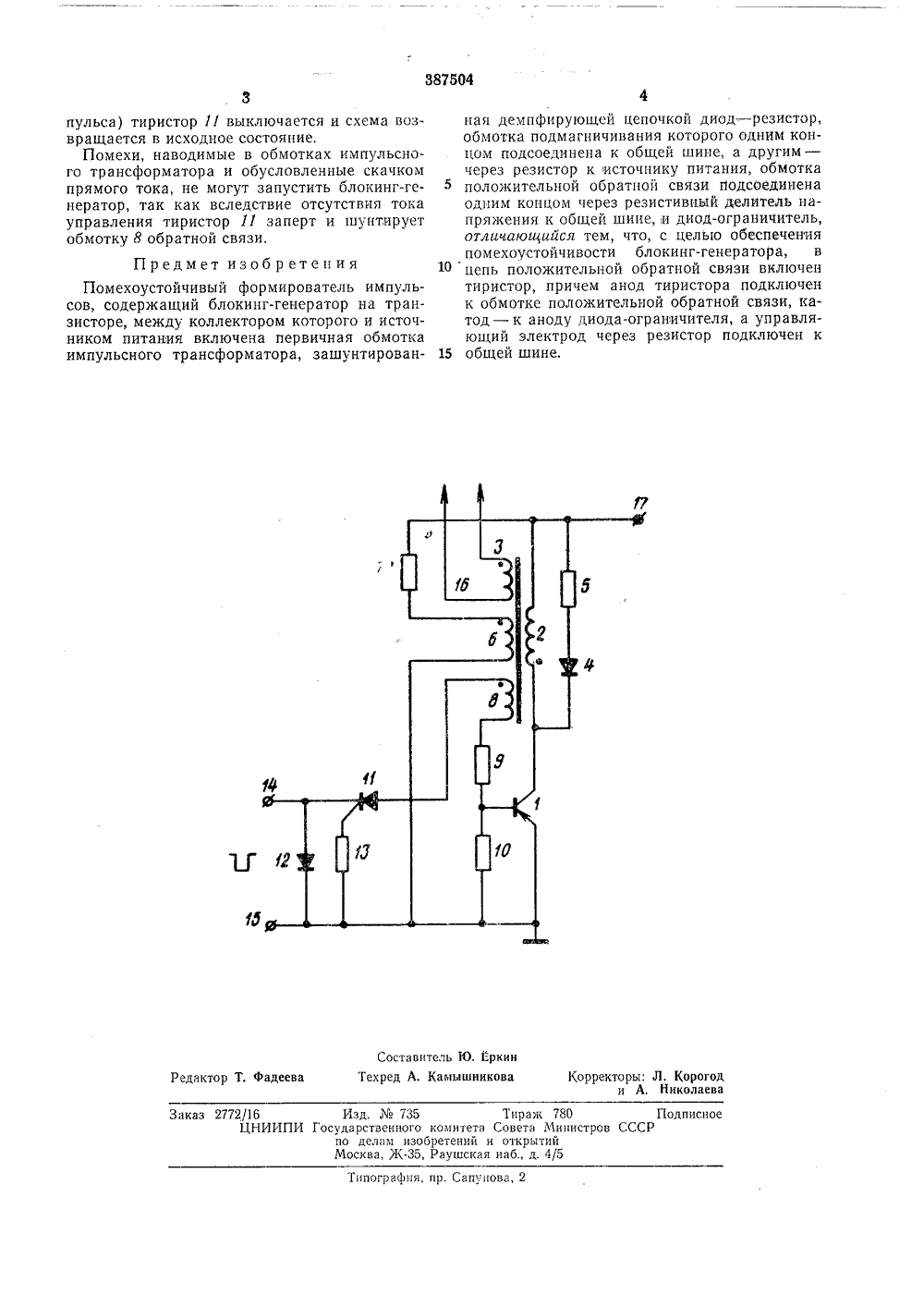

3875 О 4 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социал истицеских РеспубликЗависимое от авт. свидетельстваЗаявлено 27.1.1971 ( 1623167/26-9)с присоединением заявкиМ. Кл. Н 03 с 3/30 осударотвенныи комитетСовета Министров СССРпо делам ивооретенийи открытий риоритетпубликовано 21.И.1973. летень27 К 621.373(088.8) Дата опубликования описания 19.Х.1973 Авторыизобретен А. Тышко и А. И. Погудин Заявите ПОМЕХОУСТОЙЧИВЫЙ ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ Изобретение относится к импульсной технике и может быть использовано в блоках управления вентильпыми преобразователями.Известен помехоустойчивый формирователь импульсов, содержащий блокинг-генератор на транзисторе, между коллектором которого и источником питания включена первичная обмотка импульсного трансформатора, зашунтированная демпфирующей цепочкой диод - резистор, обмотка подмагничивания которого одним концом подсоединена к общей шине, а другим - через резистор к источнику питания, обмотка положительной обратной связи подсоедипепа одним концом через резистивный делитель напряжения к общей шине, и диод- ограничитель.Цель изобретения - обеспечить помехоустойчивость блокинг-генератора. Для этого в цепь положительной обратной связи включен тиристор, причем анод тиристора подключен к обмотке положительной обратной связи, ка, тод к аноду диода-ограничителя, а управляющий электрод через резистор подключен к общей шине.1-1 а чертеже изображена принципиальная электрическая схема предлагаемого формирователя.Он содержит блокипг-генератор на транзисторе 1, между коллектором которого и источником питания включена первичная обмотка 2 импульсного трансформатора 3, зашунтированная демпфирующей цепочкой, состоящей издиода 4 и резистора 6. Обмотка 6 подмагничивания одним концом подсоединена к общей5 шипе, а другим - через резистор 7 к источнику питания. Обмотка 8 положительной ооратной связи одним концом подсоединена через резистивный делитель, состоящий из резисторов 9:и 10, к общей шине, а другим10 концом через тиристор 11 - к диоду-ограничителю 12, причем анод тиристора 11 соединенс обмоткой 8, а катод - с анодом диода-ограничителя 12. Управляющий электрод тиристора 11 подключсн к общей шине через рези 15 стор 18, Запускающий сигнал подается наклеммы 14 и 16. Выходной сигнал снимаетсяс выходной обмотки 16 трансформатора 3,Источник питания подсоединяется к клемме17,20 Формирователь работает следующим образом.При подаче входного запускающего сигналавключается тиристор 11, замыкает цепь обратной связи и обеспе п.вает зап;ск блокипг 25 генератора. Ток обратной связи замыкаетсяпо цепи обмотка 8, тиристор 11, диод 12, переход эмиттер в ба транзистора 1, резистор 9.При снижении тока обратной связи до нуля30 (в момент формирования заднего фронта им387504 Составитель Ю. ЕркинТехред А. Камышникова Редактор Т, Фадеева Корректоры: Л. Корогод и А, Николаева Заказ 2772/16 Изд.735 Тираж 780 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Я(-35, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 пульса) тиристор 11 выключается и схема возвращается в исходное состояние,Помехи, наводимые в обмотках импульсного трансформатора и обусловленные скачком прямого тока, не могут запустить блокинг-генератор, так как вследствие отсутствия тока управления тиристор 11 заперт и шунтирует обмотку 8 обратной связи. Предмет изобретенияПомехоустойчивый формирователь импульсов, содержащий блокинг-генератор на транзисторе, между коллектором которого и источником питания включена первичная обмотка импульсного трансформатора, зашунтированная демпфирующсй цепочкой диод - резистор, обмотка подмагничивания которого одним концом подсоединена к общей шине, а другим - через резистор к источнику питания, обмотка положительной обратной связи подсоединена одним концом через резистивный делитель напряжения к общей шине, и диод-ограничитель, отличающийся тем, что, с целью обеспечения помехоустойчивости блокинг-генератора, в цепь положительной обратной связи включен тиристор, причем анод тиристора подключен к обмотке положительной обратной связи, катод в к аноду диода-ограничителя, а управляющий электрод через резистор подключен к 15 общей шине.
