Номер патента: 583474

Опубликовано: 05.12.1977

Авторы: Сдатчиков, Тихонов

МПК: G11C 8/02

Метки: блоков, выборки, информации, памяти

...25 соединен с шиной27 запуска формирователя тока 13 черезэлемент задержки 28,Величины уровней напряжения на выходах 23 и 24 делителя 25 изменяются приналичии на его входе 26 управляющего сигнала, причем разность напряжений на выходах 23 и 24 всегда постоянна. Соответственно изменяются уровни напряжений на шинах18 и 19 и, следовательно, на шинах 5 и 6. 25Делитель напряжения 25 содержит, вчастности, диоды, табилитроцы и т,п., вцепь которых ключен транзисторный ключ,с помощью которого изменяется коэффициентделения напряжения, Управление ключами 3611 и 12 осуществляется по шинам 29 и 30от другой ступени устройства. Если в качестве первых ключей использую"ся переключатели с цеизолироваццымл выводами, тоуправлецие ими осушествляется...

Номер патента: 583344

Опубликовано: 05.12.1977

Авторы: Базарнов, Башмаков, Макин, Сдатчиков

МПК: F16K 13/06

Метки: запорный, пироклапан

...элемента и пиромеханизмом установлена упорная гайка, внутренний диаметр которой меньше наружного диаметра запорного элемента, причемна.запорном элементе выполнена профилированная канавка, одна из стенок которой образует уплотнительный ус.На чертеже показан описываемый кла 25 го элемента 4 и пиромеханиэ лена упорная гайка 8, внутре Метр которой меньше наружно ра запорного элемента, Гайк для разгрузки уплотнительно От рабочего давления. На эа Менте 4 выполнена профилиро навка 9, одна иэ сторон кот иена в виде упругого уплотн уса. оме После подачи напряжения на п анизм 7 давление обраэовавшихс ов срезает уплотнительный пояс запорный элемент перемещается Прорыв пороховых газов в раб олость клапана исключается при щи упругого уса...

Номер патента: 572907

Опубликовано: 15.09.1977

Автор: Сдатчиков

МПК: H03K 5/02

Метки: коммутатор, моногоканальный

...и через резисторы 24, 25 - к источнику +Е, положительного напряжения соответственно. Базы транзисторов 7 и 8 подключены к управляющим шинам 26, 27 коммутатора. Базы транзисторов 9 и 10 соединены с делителем опорного напряжения и выполнены на стабилитронах 28, 29 и резисторе 30, включенном между источником отрицательного напряжения и общей шиной.При отсутствии на управляющих шинах 26 и 27 разрешающих сигналов транзисторы 7 и 8 заперты, а транзистор 9 - открыт.Соответственно заперты транзисторы 1 - 4 и открыты транзисторы 5 и б. Через транзисторы 9, 10 и 5, 6 протекают токи, величины которых определяются величиной резистора 11 и падением напряжения на стабилитроне 29. Соответственно уровни напряжения на выкодных шинах 22 и 23 определяются...

Номер патента: 551639

Опубликовано: 25.03.1977

Авторы: Бакунц, Сдатчиков

МПК: G06F 7/00

Метки: дешифратор, запоминающего, устройства

...3 и 4 осуществляется черезвходные трансформаторы 23 и 24, соответственно, Источниками помех дешифратора яв ляются паразитные емкости 25 и 26 координатных шин 1 и 2 относительно земли,емкости 27 между числовыми линиями 5 иразрядными 7 и емкости 28 полувыбранныхдиодов 6, 25Дешифратор работает следующим образом,При выборке пары транзисторных ключей3 и 4 на соответствуюших координатныхшинах 1 и 2 устанавливается потенциал, 30близкий к уровню земли. Ток выбранногоключа 3 протекает от шины 15 нулевогопотенциала через обмотку 12 трансформатора 10, шину 11, транзистор 3, по шине 1,через резистор 8 и обмотку 9 трансформа- Зьтора 10 к источнику - О, Для указанноготока встречно включенные обмотки 9 и 12трансформатора-резистора 10...

Номер патента: 530459

Опубликовано: 30.09.1976

Автор: Сдатчиков

МПК: H03K 17/74

Метки: коммутатор, матричный

...транзис - 15 торов (ключей) 11, Координатные шины 2 через диоды 12 соединены с эмиттером дополнительного транзистора 9, база которого через резистор 8, а коллектор непосредственно подключены к шине 5 источника пита- И ния 17. Одновременно база транзистора 9 соединена с коллектором транзистора ключа 15. Проводимость дополнительного транзис - тора 9 аналогична проводимости транзисторов (ключей) 11(п -Р п 1 МРабота диодно-матричного переключателя происходит следующим образом.При подаче на один из выбранных тран - зисторов 11 разрешаюшего потенциала и на дополнительный ключ 15 и один из выбран - 30 ных транзисторов 6 импульсов происходит включение связанного с ними диода 3, и через соответствующий резистор 4 протека - ет импульс...

Номер патента: 507896

Опубликовано: 25.03.1976

Автор: Сдатчиков

МПК: G11C 7/02

Метки: запоминающего, коммутатор, устройства

...нулевого потогоаеЕе, 5 Кгпоч 18 выборки слов иггаося От цсточника +Е, а ключи 19 и 20 разрядных токов записи от источника -ЕУстройство работает следующим образом, В режюяе записи согласно адресу записы ваемой информации открываются соответствуюший ключ 18 выборки слова н ключи разрядных токов, например 19, В этом случае цепь тока замыкается от источника напряжения +Ечереэ ключ 18, резистор 17, шину 3, среднюю точку 2 и верхнюю половину первичной обмотки трансформатора 1, диод 6 шипу 8, ключ 19 и источник напряжения -Е . На вторичной обмотке трансформатора 1 наводится э.д.с. и через нагрузку 16 протекает ток, направление которого соответствует, например, записи "Х", При записи "0" открывается ключ 20 и ток протекаюший через нижнюю...

Номер патента: 478428

Опубликовано: 25.07.1975

Автор: Сдатчиков

МПК: H03K 5/04

Метки: импульсов, коротких, формирователь

...коэффициентом использования напряжения исто ника питания.Целью изобретения является ум ние длительности фронтов формиру импульсов, увеличение длительност мируемых импульсов, повышение н увеличение коэффициента пряжения источника питавого транзистора 1 через диод 4 соединенас эмиттером дополнительного транзистора5 и с коллектором дополнительного ключевого транзистора 6, база которого соединена с источником входного сигнала, аэмиттер через резистор 7 соединен систочником напряжения -Е . Базайдополнительного транзистора 5 заземлена и через резистор 8 соединена с егоэмиттером,формирователь работает следующимобразом.При отсутствии на шине вход сигнала,запускающего формирователь, транзисторы5 и 6 открыты, а через эмиттерныйпереход...

Номер патента: 476662

Опубликовано: 05.07.1975

Автор: Сдатчиков

МПК: H03F 3/42

Метки: каскадный, усилитель

...а его база подключена к делителю напряжения на резисторах 7 и 8, включенныхмежду коллектором транзистора 1 и шиной 5.База транзистора 2 подключена к делителю5 напряжения на резисторе 9 и стабилитроце 10,находящихся между шиной 5 источника питания и шиной земли 11. Выходная шина 12 подключена к коллектору транзистора 2, входнаяшина 13 - к базе транзистора 1. База транзиО стора 1 через резистор 14, а эмиттер - черезрезистор 15 подключены к шине 16 источникапитания.Усилитель работает следующим образом.При отсутствии сигналов на входной шине5 13 все транзисторы заперты, и потенциал навыходной шине 12 равен потенциалу шины 5источника питания,При поступлении на шину 13 отрицательного сигнала транзисторы 1 и 2 отпираются, и20 на шине 12...

Номер патента: 408455

Опубликовано: 01.01.1973

Автор: Сдатчиков

МПК: H03K 5/24

Метки: вптб

...рабочей точки ТД. Шина 11 служит для:подачи отрицательных,импульсов установки ТД в состояние, при котором его рабочая точка находится на туннельной ветви характеристики.5 Диокриминатор работает следующим образом.Перед поступлением сигналов на шины 1 и2 (см, фиг, 2 а, 2 б) при помощи отрицатель.ных импулысов (см. фиг. 2 в) осуществляется 10 переключение ТД в состояние, при котором на,базе транзистора 3 устанавливается разрешающий,потенциал Утд (см. фиг. 2 г), величина ,которого равна падению напряжения на ТД, ,когда его рабочая точка находится на туннель,ной ветви характеристики. Импульсы сбро"аТД формируются от команды считывание запоминающего устройства.При поступлении на шины 1 и 2 сигнала 1;с помехами У. (первая полярность...

Номер патента: 399004

Опубликовано: 01.01.1973

Автор: Сдатчиков

МПК: G11C 5/02, G11C 7/12

Метки: матрица

...Г. О ная У-шиа 2; огласу)ощис рзнсгоры 3,вопомога) ельнь)транзиторы 4; оа)овны транзисторы 5; дио;)ы 6; нагрузка 7; общая шина 8; резисторы 9, шина источника скщения 1 О.5 ТраианТОрэ 5 Мс)трнцЫ ОЪСЛИН 1)Ь Построкам,-шинами 1, по столоцам У-шинам 2, Коорлина) ныЛ-)н)иы моглаонаны помощью рзс)о)033 9, которыно.(ключш)ы к шине 10, 3)от)м)ц;)ал (э), которой нр Лотвра. О щает чсзмрноОГ)ртнв. )Н(ни). нрсход399004 еяактор Л. Цветкова ЕХРЕЛ Л. ГРаЧЕВс Корректор Т. Дооровольска И зд 1(с955 и) а )к,576 Подписпо аказ 12 о иография, пр. Сапунова,база - эмиттер иевыбрянных транзисторов 5. Коордииатиьс У-шины 2 согласованы с помощью резисторов 3. Нагрузки 7 подключсиы К К 0 Л Л С К Т 0 Р Я )Т Р с И 3 И С Т 0 Р 0 В О И 1( О О И 1 С Й П 1 ИИС 8 С...

Номер патента: 391737

Опубликовано: 01.01.1973

Автор: Сдатчиков

МПК: H03K 17/041

Метки: amp, тип, •gt, •шоюгная

...устройства.Транзисторный ключ 1 с источником управляющих сигналов 2 и источником импульсовтока 8 подключен к нагрузке, состоящей из 25резистора 4 и конденсатора б. В состав транзисторного ключа 1 входят основной транзистор б и-р-и-типа с диодом 7 в цепи эмиттераи вспомогательный транзистор 8 п-р-п-типа,база которого подключена к шине 9 и через 30резистор 10 - к источнику питания. Диод 7 предохраняет эмиттерный перехо стора б от пробоя при отсутствии ющих сигналов от источника с Если напряжение питания меньше го обратного напряжения эмиттерн да транзистора б, то диод 7 може чаться.При отсутствии управляющих или импульсов тока ток через тр не протекает и транзистор 8 такжПри наличии управляющих сиги пульсов тока через транзистор б...

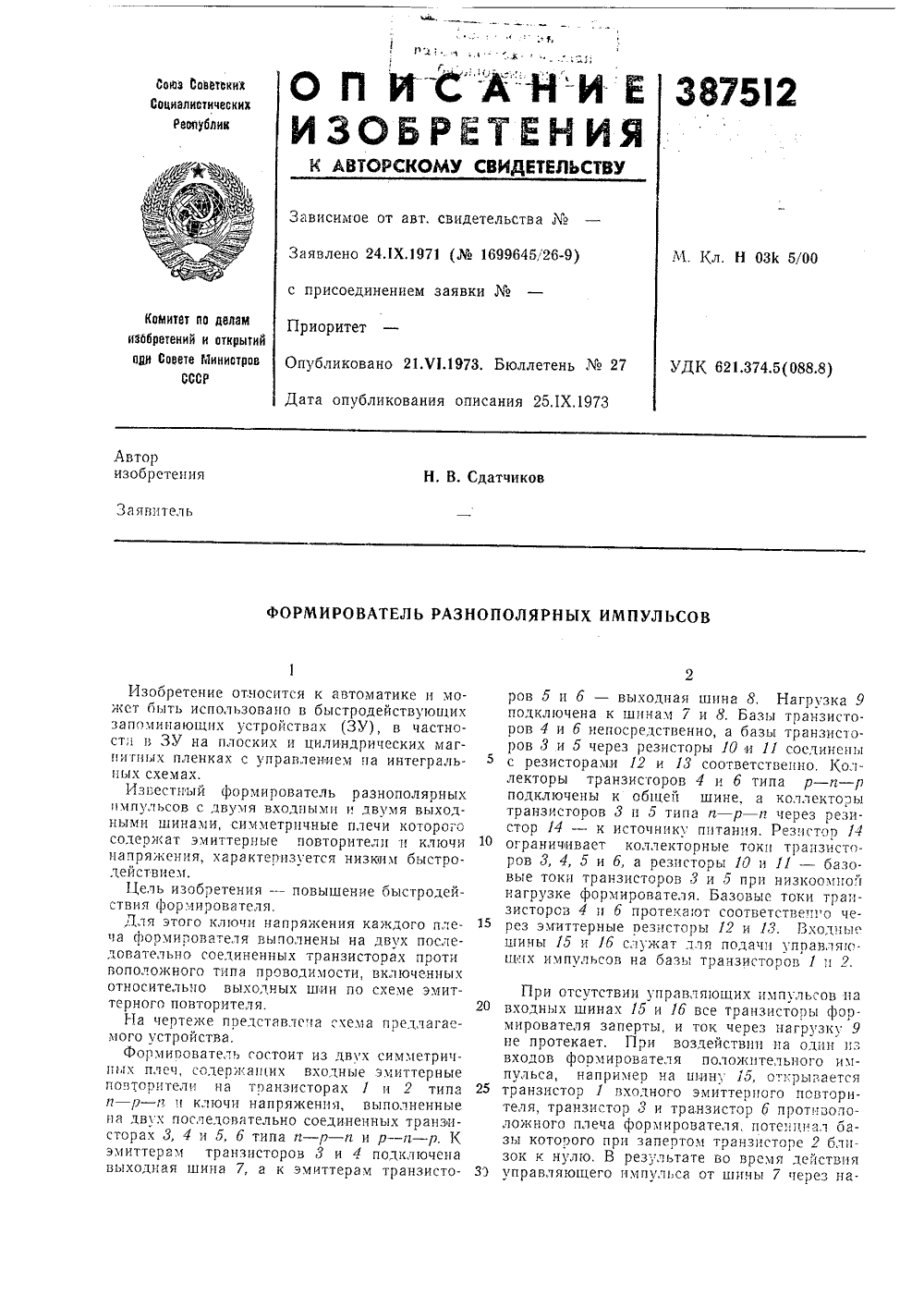

Номер патента: 387512

Опубликовано: 01.01.1973

Автор: Сдатчиков

МПК: H03K 5/00

Метки: импульсов, разнополярных, формирователь

...базы транзисторов 3 и 5 через резисторы 10 и 11 соединены с резисторами 12 и 13 соответственно, 1 оллекторы транзисторов 4 и 6 типа р - и - р подключены к общей шине, а коллекторы транзисторов 3 и 5 типа п - р - и через резистор 14 - к источнику питания. Резистор 14 ограничивает коллекторные токи транзисторов 3, 4, 5 и 6, а резисторы 10 и 11 - базовые токи транзисторов 3 и 5 при низкоомцой нагрузке формирователя, Базовые токи транзисторов 4 и 6 протека:от соответствецго через эмиттерные резисторы 12 и 13. Входные шины 15 и 16 служат для подачи управляющих импульсов на базь: транзисторов 1 и 2. При отсутствии управляющих импульсов на входных шинах 15 и 16 все транзисторы формирователя заперты, и ток через нагрузку 9 не протекает, При...

Номер патента: 330533

Опубликовано: 01.01.1972

Автор: Сдатчиков

МПК: G11C 11/00, H03K 5/01

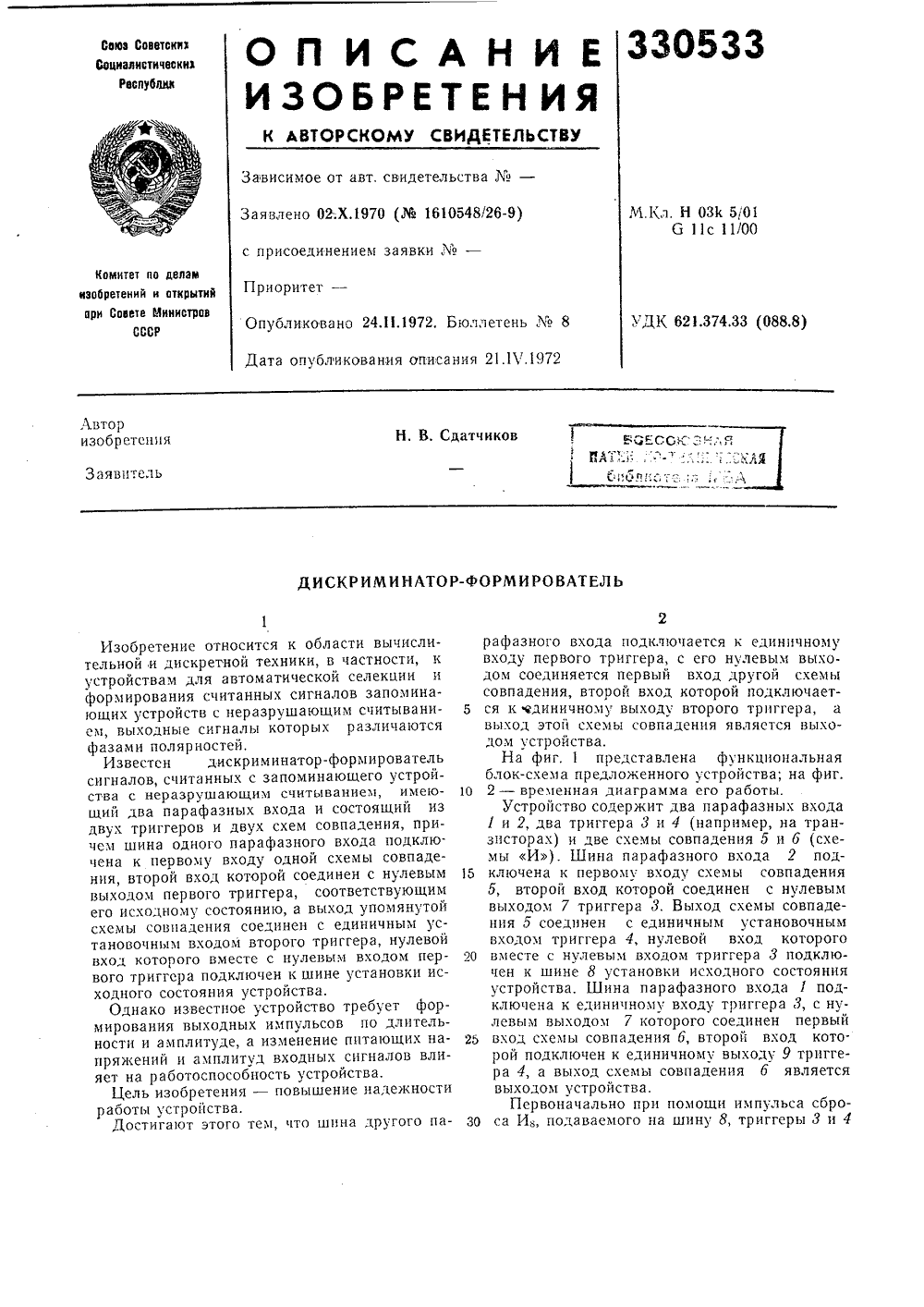

Метки: дискриминатор-формирователь

...питающих напряжений и амплитуд входных сигналов влияет на работоспособность устройства.Цель изобретения - повышение надежности работы устройства.Достигают этого тем, что шина другого пари помощи импульса сброна шину 8, триггеры 3 и 4устанавливаются в нулевое состояние; при этом на нулевом выходе 7 триггера 3 устанавливается разрешающий (высокий) уровень, а на единичном выходе 9 триггера 4 - запрещающий (низкий) уровень для схем совпадения 5 и б.При поступлении на шины входов 1 и 2 в противофазе считанных сигналов О - И.г и И": с полярностью, указанной на фиг, 2, триггер 3 изменяет свое состояние, а триггер 4 - нет. Наличие на входах схем совпадения 5 и 6 запрещающих потенциалов блокирует прохождение на вход триггера 4 любых сигналов,...

Номер патента: 277015

Опубликовано: 01.01.1970

Автор: Сдатчиков

МПК: H03K 5/007

Метки: двухполярных, потенциальные, сигналов

...1 триггеров б и 7 подключены к выходным шинам 8 и 4, а выхо ды О - к выходам обеих схем совпадения8 и 9, Третий выход каждой схемы подключен соответственно ко входным шинам 1 и 2.Работает преобразователь следующим образом.О Первоначально триггеры с помощью импульса сброса Ув, подаваемого на шину б, устанавливаются в начальное состояние, Потенциальный уровень, который устанавливается на выходах О триггеров б и 7 под дейст вием импульса Ув, разрешает прохождение через схемы совпадения 8 и 9 первой полярности входного сигнала соответствующего знака,На временной диаграмме показан случай,когда начальный уровень на выходах О триг- О геров после их сброса - высокий положительный, а на выходах 1, а следовательно, и на шинах 3 и 4 - низкий. Схемы...

Номер патента: 247349

Опубликовано: 01.01.1969

Автор: Сдатчиков

МПК: H03K 5/01

Метки: двухполярных, потенциальные, сигналов

...входа 1 и 2. Сопротивления 17 и 18 образуют цепь смещения туннельных диодов б и 7 и обеспечивают их работу в режиме статического триггера.Работа преобразователя заключается в следующем.Первоначально триггеры с помощью отрицательного импульса сброса У, подаваемого на шину 5, устанавливаются в нулевое состояние. При этом рабочие точки туннельных диодов б и 7 находятся на туннельной ветви их характеристик, и на выходных шинах 3 и 4 устанавливается низкий потенциал, Импульс сброса подается каждый раз перед поступлением двухполярных сигналов на шины 1 и 2. При наличии низкого потенцала на туннельных диодах б и 7 транзистор 14 заперт, а на его коллекторе имеется высокий потенциал.Токи, протекающие при этом по сопротивлениям 8 и 10, не...

Номер патента: 194424

Опубликовано: 01.01.1967

Авторы: Сдатчиков, Технике

МПК: H03K 5/24

Метки: дискриминатор

...(выход) одновибратора на туннельном диоде ТД, рабсчая точка которого находится на тушельной ветви его характеристики. хема дискриминатора; диаграмма селекции триода Т кт(первбратоналаостае полярпервой запус- низкий 5 з переход эмптотсутствует возс как ток базьга запуска одноИзвестны пиковых пр ного входа, на транзист на туннельнПредложе что дл 5 упр сти при сел за транзист ко входу ( диод подсо Диод Д использован как нелинейное тивление смещения ТД. Напряжелпе ния с делителя /та, Ла поддерживает за переход эмиттер - база триода Т во восстановления рабочей точки ТД.Величина ппдуктивности /. определя тельность выходного импульса возоухк одповибратора. Таким образом, на коллсигнал отсутствует.При сигнале единпцаность положительная)...
