Электроння пушка для формирования трубчатого пучка
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

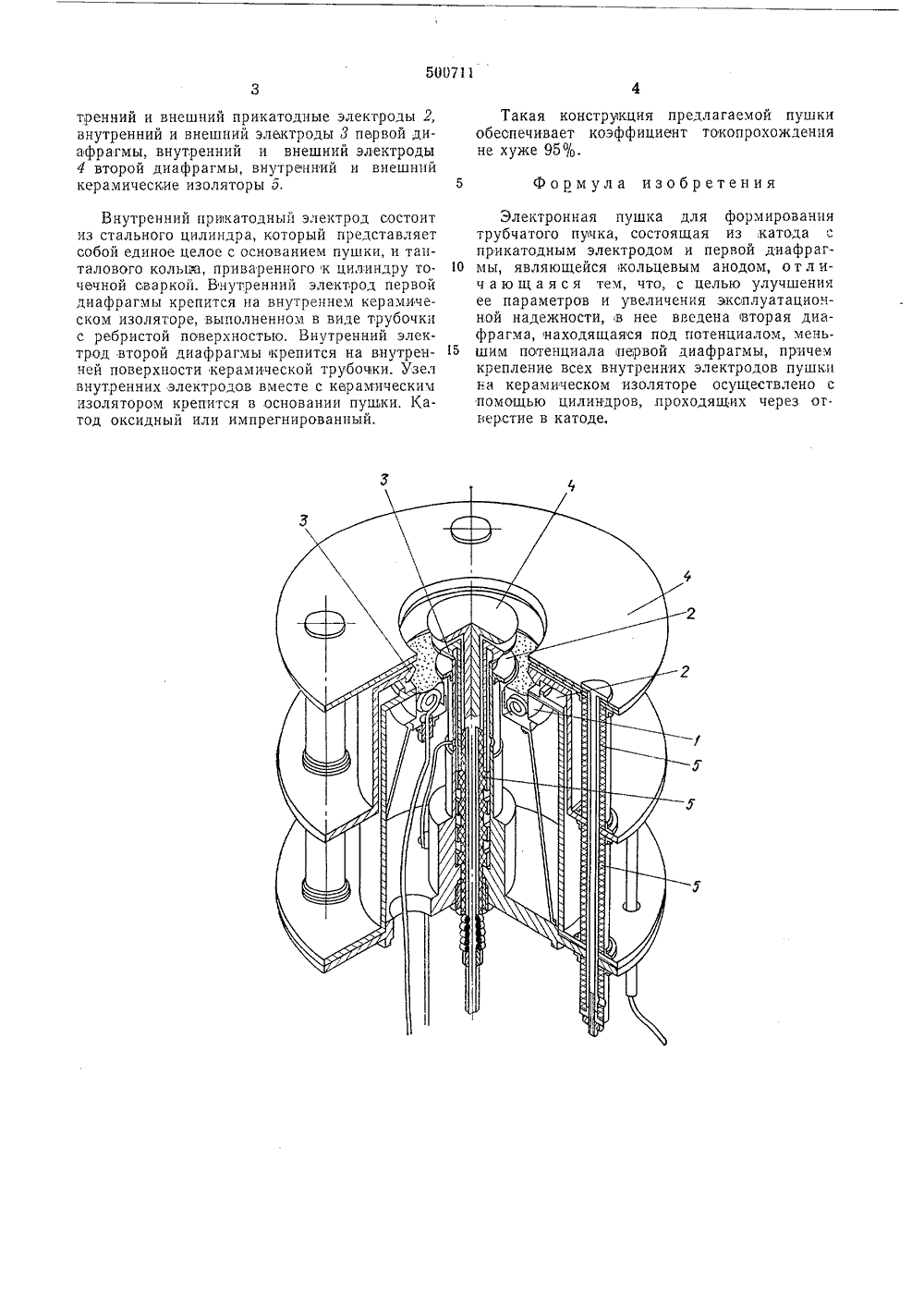

)5007 И ил ИЗОБРЕТЕН И слубли ИДЕТЕЛЬСТВУ АВТОРСКОМ 1) Дополнительное к авт. свид-ву -М.1 хл.з НО 3 29//26-25 2) Заявлено 24.07,73 (21) 94 единением заявки Хе с пр 3) Приорите Государственный комитет Совета Министров СССР ао делам изобретенийи открытий 3) УДК 62.384.61088.8) летень Ло Опубликовано 7, Бю(45) Дата опубликования описания 28.09.7 Авторыизобретени С. Зинчен. А. Соколов 1) Заявитель ПУШКА АТОГО ПУЧКА(54) ЭЛ ЕКТРО Н НАЯ ФОРМИРОВАНИЯ ТРУ 2 улучшение парамете эксплуатационной Для этого в дена вторая диа течциалом, мень фрагмы, иришем электродов пушк осуществлено с дящих через отз предлагаемо фрагма, нахо шпм потенци крепление и на керами помощью ц ерстпе в като е устроиство введящаяся под поала псрвой диавсех внутренних 1 ееком изоляторе ,линдров, прохогх конструкции двухических пушек, форансные трубчаты ение максимальных пучка и ухудшение На чертеже высокопервеансн кой проекции (сУстройство с трехэлектродна аксонометрнче приведена я пушка пазрезом), держит ка одный, вну Изобретение относится к электронно-оптическим приборам, а именно к высокопервеансным электронным пушкам, и может найти применение в низковольтных цриборах СВЧ, в установках для электронной плавки металлов и т.д,Известна электростатическая электроная пушка, формирующая высокопервеансный трубчатый пучок. В конструкциях таких пу. шек, которые являются пушками двухэлектродными (катод с прикатодным электродов и анод с отверстием), внутренние элекгроды крепятся различными способами. Внутренний анодный электрод с помощью тонких прозо. дящих перемычек крепится на внешнем аноде или же с помощью металлического цилиндра, проходящего через отверстия в катоде, - на керамическом изоляторе. Внутренний прчкатодньй электрод крепится либо непосредственно на катоде (тогда отсутствует тепловой зазор), либо на металлическом цилиндре, проходящем через отверстие в катоде. В этом случае внутречний анодный электрод крепигся на внешнем анодном электроде. Недостатками извести электродных электростат мирующих высокоперве пучки, являются огранич значений зсличин тока параметров электронного пучка (коэффициента токопрохождения, первеанса и др.) из-за токоперехвата на перемычки, крепящие внутренний анод, или из-за миграции эмиттирующего вещества,в случае крепления внутреннего прикатодного электрода на катоде; малая надежность в эксплуатации, что обусловлено как отсутствием теплового зазора в случае крепления внутреннего прикатодногз электрода на катоде, так и деформацией в результате нагрева пучком тонких перемычек в случае крепления внутреннего анодного электрода на внешнем. Цель изобретения -ров пушки и увеличнадежности.500711 тренний и внешний прикатодные электроды 2, внутренний и внешний электроды 3 первой диафрагмы, внутренний и внешний электроды 4 второй диафрагмы, внутренний и внешний керамические изоляторы 5. Внутренний прикатодный электрод состоит из стального цилиндра, который представляет собой единое целое с основанием пушки, и танталового колыю, приваренного к цилиндру точечной сваркой. Внутренний электрод первой диафрагмы крепится на внутреннем керамическом изоляторе, выполненном в виде трубочки с ребристой поверхностью, Внутренний электрод второй диафрагмы крепится на внутренней поверхности керамической трубочки. Узел внутренних электродов вместе с керамическим изолятором крепится в,основании пужки. Катод оксидный или импрегнированный. Такая конструкция предлагаемой пушки обеспечивает коэффициент токопрохождения не хуже 95%. 5 Формула изобретения Электронная пушка для формировачиятрубчатого пучка, состоящая из,катода с прикатодным электродом и первой диафраг мы, являющейся;кольцевым анодом, отлич ающа яся тем, что, с целью улучшения ее параметров и увеличения эксплуатационной надежности, в нее введена вторая диафрагма, находящаяся под потенциалом, мень шим потенциала первой диафрагмы, причемкрепление всех внутренних электродов пушки на керамическом изоляторе осуществлено с помощью цилиндров, проходящих через ог.верстие в катоде.
СмотретьЗаявка
1948050, 24.07.1973
ЗИНЧЕНКО Н. С, СОКОЛОВА В. А
МПК / Метки
МПК: H01J 29/00
Метки: пучка, пушка, трубчатого, формирования, электроння
Опубликовано: 25.06.1977
Код ссылки
<a href="https://patents.su/2-500711-ehlektronnya-pushka-dlya-formirovaniya-trubchatogo-puchka.html" target="_blank" rel="follow" title="База патентов СССР">Электроння пушка для формирования трубчатого пучка</a>
Электронная пушка с трубчатым пучком
Номер патента: 1563484
Опубликовано: 15.10.1994
МПК: H01J 3/02
Метки: пучком, пушка, трубчатым, электронная
ЭЛЕКТРОННАЯ ПУШКА С ТРУБЧАТЫМ ПУЧКОМ, включающая катод, соосный ему сетчатый управляющий электрод и плоский анод, отличающаяся тем, что, с целью расширения ее функциональных возможностей за счет увеличения диаметра пучка, повышения равномерности плотности тока в пучке и снижения теплового потока с катода, она дополнительно содержит конический отражающий электрод, электрически соединенный с катодом и соосный с ним, а также сетчатый формирующий электрод в виде усеченного конуса с центральным отверстием, внутри которого расположены катод и управляющий электрод, причем образующая конуса параллельная образующей конуса отражающего электрода, а основание параллельно плоскости анода.
